摘要:本文介紹了串口聯網服務器的定義、外觀、由來、應用領域、使用方法和相關產品。
串口服務器又叫做串口聯網服務器、以太網串口轉換器、串口通訊服務器、串口設備聯網服務器、終端聯網服務器、TCP/IP轉換器等,是一種網絡通訊接口轉換設備,實現工業上常用的RS232、RS485、RS422等串行通訊方式轉換成TCP/IP網絡接口,并實現雙向數據透明傳輸。利用串口服務器,用戶不需要具體的網絡知識就可以輕松的將單片機、串口設備聯網,從而實現遠程數據采集、遠程控制等智能化系統的搭建。
串口服務器分為:?jiǎn)未诜?wù)器和多串口服務器。
對于串口服務器,兩個關鍵詞是串口和網絡。網絡分為內網和外網兩種,內網一般指以太網,外網指Internet,它是進行全球范圍內通信的有效手段。在網絡盛行之前,設備與計算機之間一般通過簡單的RS232來實現數據的交換;如果需要遠距離傳輸也可以采用RS485(最長1000多米)。隨著網絡和現代信息技術的發展,對設備的幾種需求逐漸提出來:
1.某些應用需要對分布于世界各地的設備進行遠距離監控。
2.像機房監控、自助銀行系統通信、辦公樓自動控制系統等應用中,本身已經有完整的網絡布線,能否利用這些已有的網絡設施實現設備的通信。
3.對于RS232接口,PC機的一個串口只能夠接一臺串口設備,如果需要連接多個設備,原來的串口方案將不易于擴展,而網絡則沒有該問題。
由于以上原因,需要將設備連接到網絡上。但是已經有成千上萬原有的串口設備已存在,對這些設備的大批量改造顯然不是一蹴而就的,這樣作為暫時的解決方案——將串口轉化為網口的串口聯網服務器就應運而生了。
型號 | 串口形式 | 芯片方案 |
---|---|---|
雙串口服務器 USR-TCP232-410s |
RS232+RS485 | TI方案,Cortex-M4處理器 |
四串口服務器 USR-N540 |
4*RS232/485/422 | TI方案,Cortex-M4處理器 |
雙串口服務器 USR-N520 |
2*RS232/485/422 | TI方案,Cortex-M4處理器 |
單串口服務器 USR-N510 |
1*RS232/485/422 | TI方案,Cortex-M4處理器 |
八串口服務器 USR-N668 |
8*RS232/485/422 | ARM9芯片方案 |
型號 | 串口形式 | 工作電壓 |
---|---|---|
單串口服務器 USR-TCP232-306 |
1*RS232/485/422 | DC 5~36V |
單串口服務器 USR-TCP232-304 |
1*RS485 | DC 5~7V |
單串口服務器 USR-TCP232-302 |
1*RS232 | DC 5~7V |
型號 | 串口形式 | 網口形式 |
---|---|---|
雙網口Wi-Fi串口服務器 USR-W630 |
1*RS232/RS485 | 2*WAN/LAN |
單網口WIFI串口服務器 USR-W610 |
1*RS232/RS485 | 1*WAN/LAN |
低成本W(wǎng)IFI串口服務器 USR-W600 |
1*RS232/RS485 | 無網口 |
串口聯網服務器目前應用于:
物聯網、公共安防、工業自動化、智能家居、電力控制、環境監測、智能農業、門禁考勤系統、POS系統、售飯系統、樓宇自動化系統、電力監控、自助銀行系統、電信機房監控等。

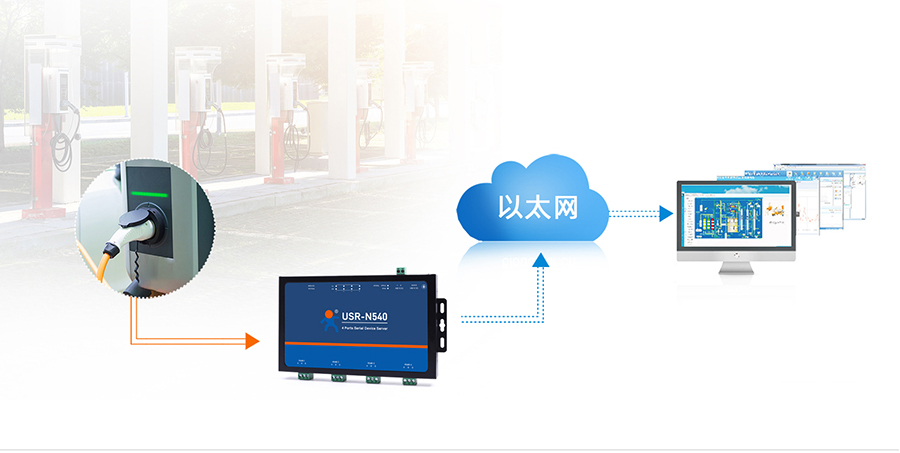

應用框圖如下圖所示
