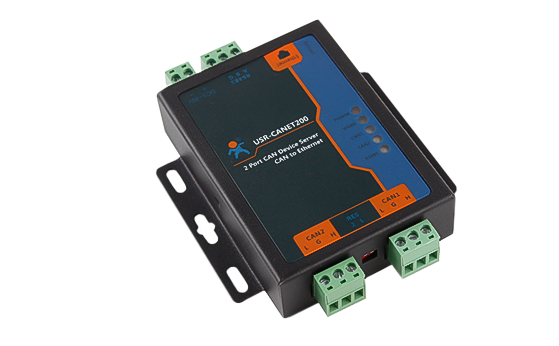

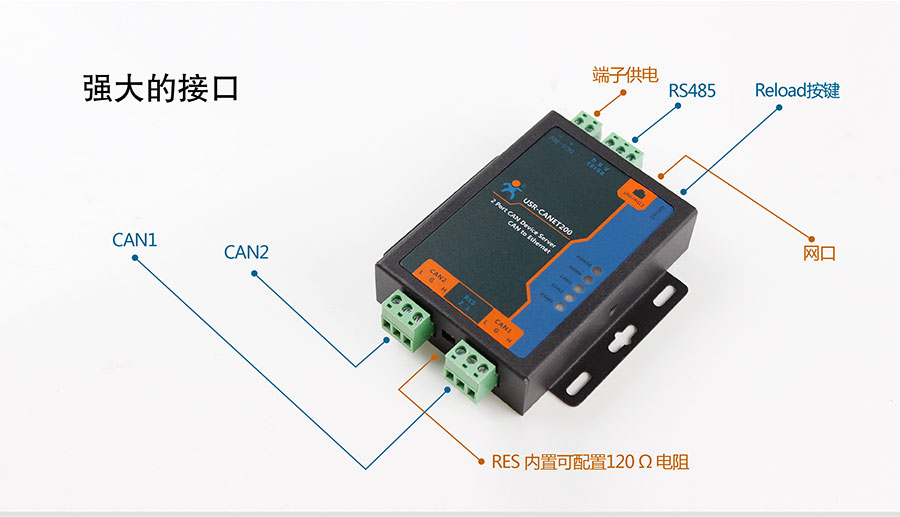

USR-CANET200是一款基于CAN總線轉以太網服務器設備,CAN與網絡設備通信的通信設備,實現CAN數據與網絡服務器的數據通信。它內部集成了兩路CAN接口和一路EtherNet接口以及TCP/IP協議棧, 用戶使用它可以輕松完成CAN-bus網絡和EtherNet網絡的互連互通,進一步拓展CAN-bus網絡的范圍。

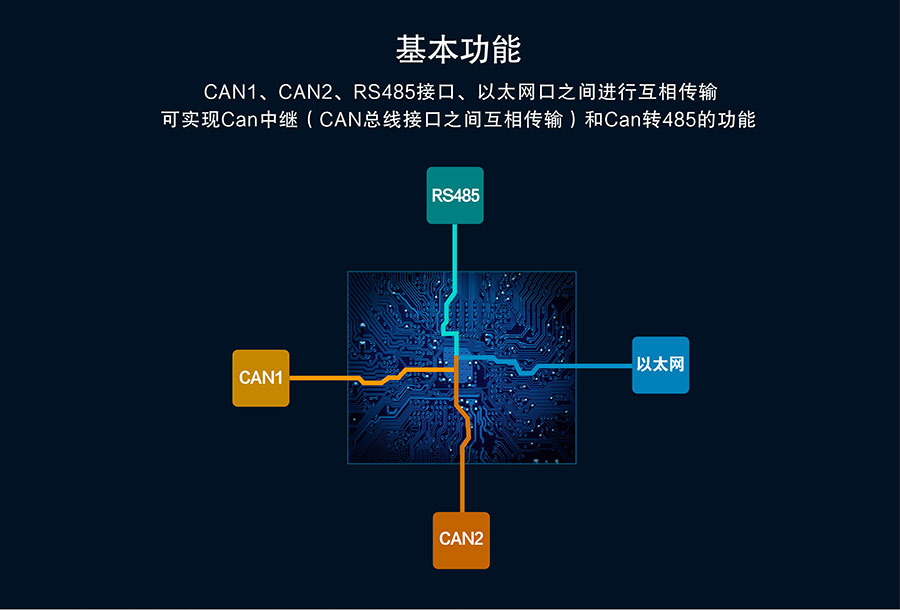

CANET200擁有CAN中繼、CAN轉RS485功能,實現CAN、以太網和RS485之間互相轉換。在啟用雙服務器狀態下,可實現兩路Socket一管一控的功能,方便用戶操作。
CAN與CAN之間互相轉換被稱作“CAN中繼”,CANET200可實現CAN1口與CAN2口之間互相通訊;
CAN設備CANET200增加一路RS485串口通訊方式,可實現CAN口與RS485之間互相通訊,通信距離更遠,傳輸能力更強。

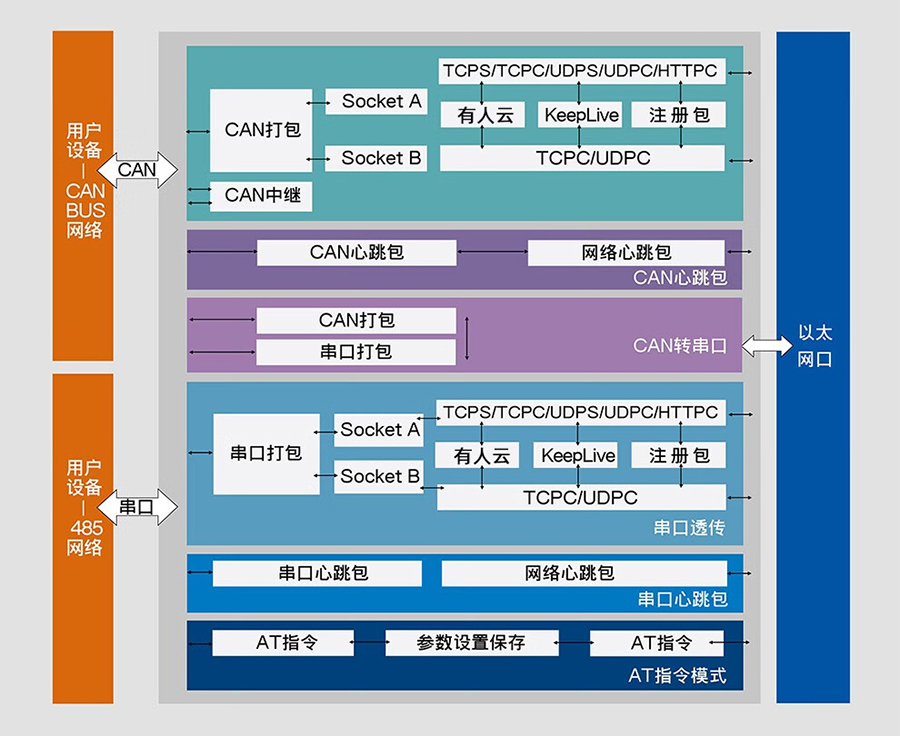

功能結構圖






工作模式

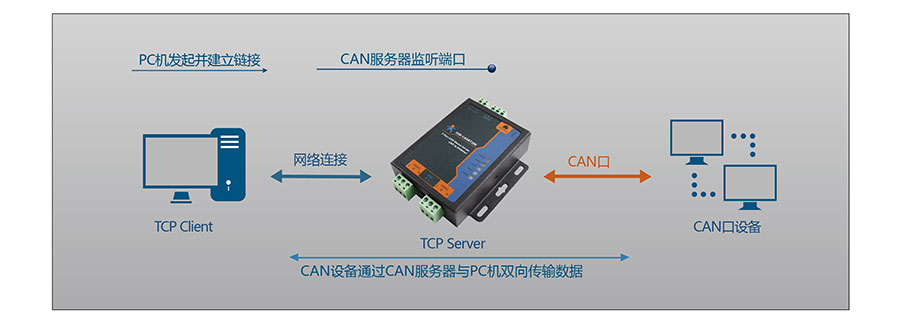

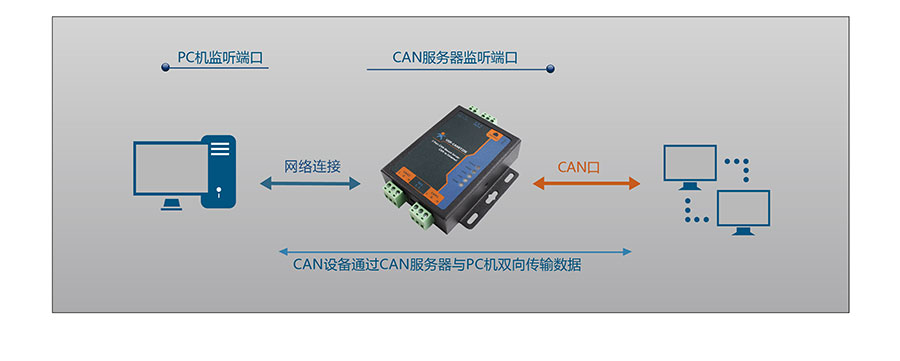

TCP Server模式
Can轉以太網服務器監聽設定的端口并等待TCP客戶端連接。
Can設備發送的數據將通過CAN服務器透明傳輸給所有連接成功的客戶端。

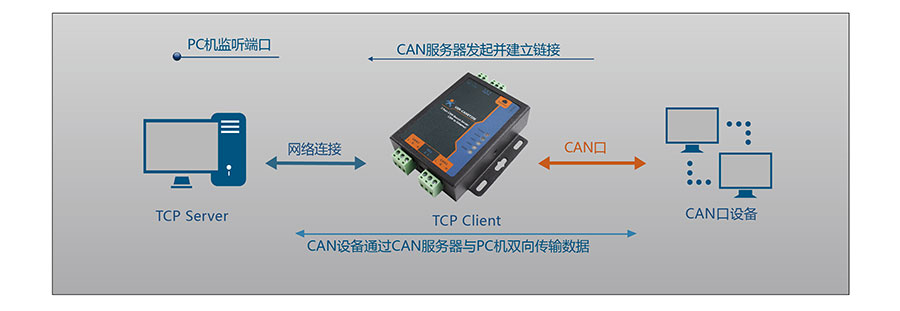

TCP Client模式
Can轉以太網服務向設定的IP地址發起TCP連接,
若連接失敗,CAN設備將不斷嘗試重連直到成功。
若連接成功,服務端就可以與CAN設備雙向透明傳輸數據。

UDP模式
Can轉以太網服務將CAN設備的數據通過UDP包的形式發送給指定的IP網絡設備。
Can轉以太網服務同時監聽端口,將所有接收的數據轉發給CAN設備。


特色功能

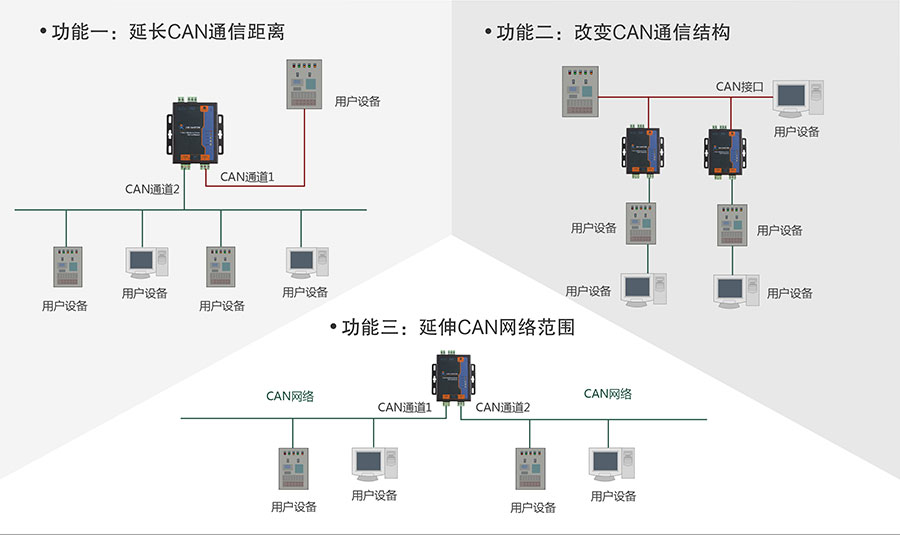

CAN中繼功能
CAN中繼功可實現CAN網絡傳輸速率和傳輸距離的矛盾,同時擴大通信網絡數量。

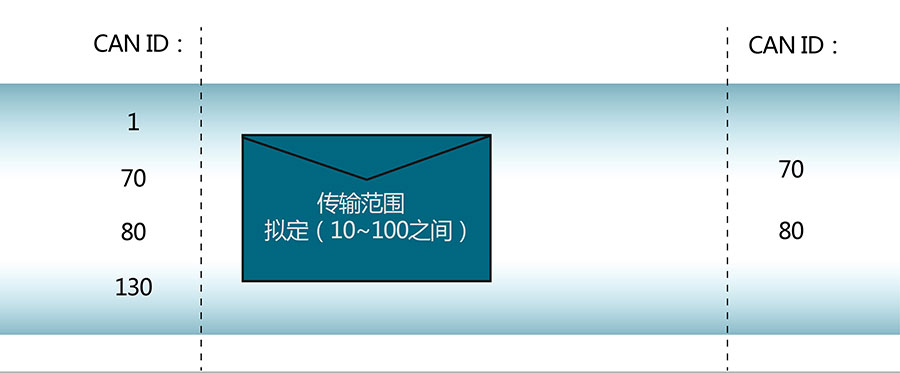

CAN ID過濾
CANET200僅接收設置范圍內的CAN ID的數據,過濾掉不符合接收范圍的CAN幀。

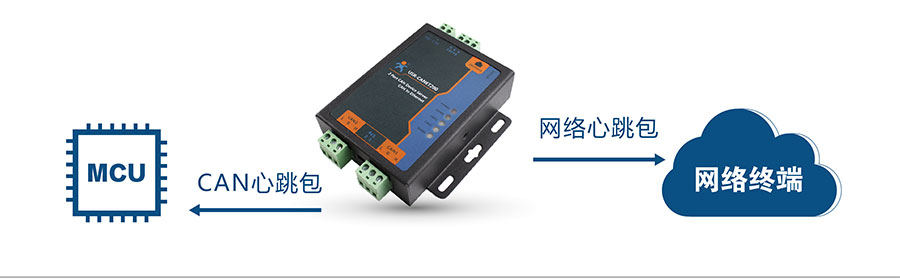

心跳包功能
CAN心跳包:作為固定的查詢指令,通過心跳包的方式發送到CAN網絡。
網絡心跳包:服務器通過定時發送心跳包通知服務器處于活躍狀態,并保持與服務器的正常網絡鏈接。
CAN心跳包:服務器通知CAN設備處于活躍狀態,也可用戶主動抓取傳感器的數據。

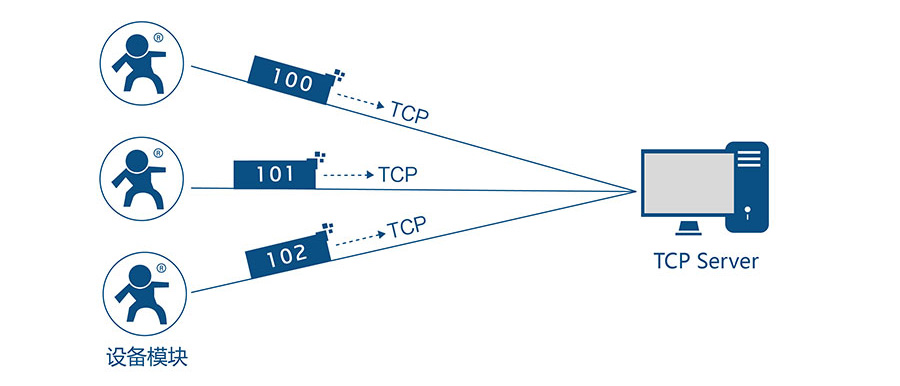

注冊包功能
注冊包是為了讓服務器能夠識別數據來源設備,或作為獲取服務器功能授權的密碼。

應用案例

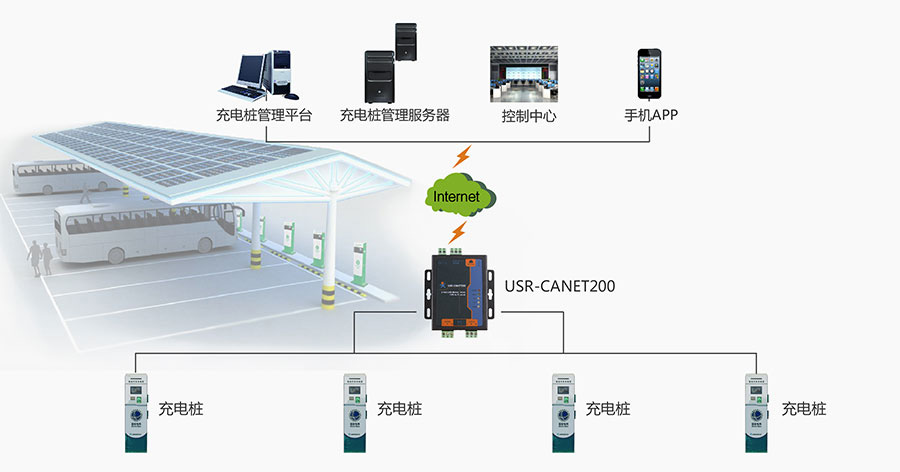

充電樁解決方案
擴大充電樁管理范圍,節省成本;
支持CAN中繼功能,增加設備通信距離;
實時監測每一個充電樁狀態,及時把控項目狀態。

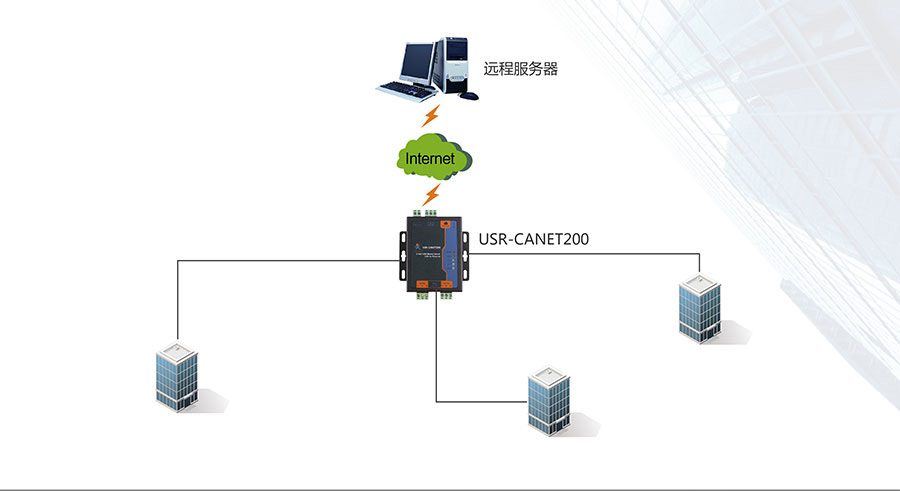

樓宇控制解決方案
工業級設計,適應戶外惡劣環境的考驗;
能實現CAN、以太網、RS485三者互轉,應用靈活;
兼顧不同樓宇實時信息,傳輸給遠程服務器統籌協調。

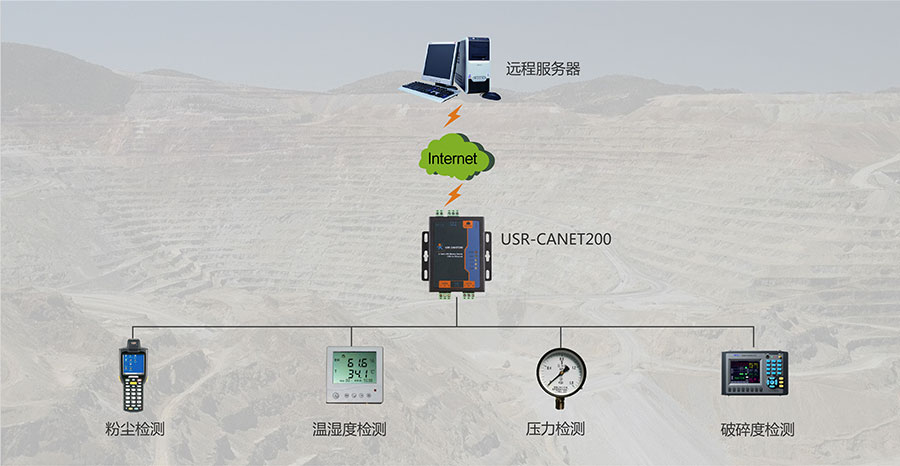

礦山監測解決方案
實時傳輸?shù)V山壓力、粉塵、溫濕度等數據,保證安全生產;
設備自帶的看門狗硬件機制,讓現場干擾因素不再是阻礙;
中繼功能幫助延長系統通訊距離,方便監測節點布置。


USR-CANET200是一款基于CAN總線轉以太網服務器設備,CAN與網絡設備通信的通信設備,實現CAN數據與網絡服務器的數據通信。它內部集成了兩路CAN接口和一路EtherNet接口以及TCP/IP協議棧, 用戶使用它可以輕松完成CAN-bus網絡和EtherNet網絡的互連互通,進一步拓展CAN-bus網絡的范圍。

CANET200擁有CAN中繼、CAN轉RS485功能,實現CAN、以太網和RS485之間互相轉換。在啟用雙服務器狀態下,可實現兩路Socket一管一控的功能,方便用戶操作。
CAN與CAN之間互相轉換被稱作“CAN中繼”,CANET200可實現CAN1口與CAN2口之間互相通訊;
CAN設備CANET200增加一路RS485串口通訊方式,可實現CAN口與RS485之間互相通訊,通信距離更遠,傳輸能力更強。

功能結構圖






工作模式
TCP Server模式
Can轉以太網服務器監聽設定的端口并等待TCP客戶端連接。
Can設備發送的數據將通過CAN設備透明傳輸給所有鏈接成功的客戶端。

TCP Client模式
Can轉以太網服務向設定的IP地址發起TCP鏈接,若鏈接失敗,CAN設備將不斷嘗試重連直到成功。
若連接成功,服務端就可以與CAN設備雙向透明傳輸數據。

UDP模式
Can轉以太網服務將CAN設備的數據通過UDP包的形式發送給指定的IP網絡設備。
Can轉以太網服務同時監聽端口,將所有接收的數據轉發給CAN設備。


特色功能
CAN中繼功能
CAN中繼功可實現CAN網絡傳輸速率和傳輸距離的矛盾,同時擴大通信網絡數量。

CAN ID過濾
CANET200僅接收設置范圍內的CAN ID的數據,過濾掉不符合接收范圍的CAN幀。

心跳包功能
CAN心跳包:作為固定的查詢指令,通過心跳包的方式發送到CAN網絡。
網絡心跳包:服務器通過定時發送心跳包通知服務器處于活躍狀態,并保持與服務器的正常網絡鏈接。
CAN心跳包:服務器通知CAN設備處于活躍狀態,也可用戶主動抓取傳感器的數據。

注冊包功能
注冊包是為了讓服務器能夠識別數據來源設備,或作為獲取服務器功能授權的密碼。


應用案例
充電樁解決方案
擴大充電樁管理范圍,節省成本;
支持CAN中繼功能,增加設備通信距離;
實時監測每一個充電樁狀態,及時把控項目狀態。

樓宇控制解決方案
工業級設計,適應戶外惡劣環境的考驗;能實現CAN、以太網、RS485三者互轉,應用靈活;兼顧不同樓宇實時信息,傳輸給遠程服務器統籌協調。

礦山監測解決方案
實時傳輸?shù)V山壓力、粉塵、溫濕度等數據,保證安全生產;設備自帶的看門狗硬件機制,讓現場干擾因素不再是阻礙;中繼功能幫助延長系統通訊距離,方便監測節點布置。
