USR-CANET200 485串口局域網UDP通信示例

一、資料下載

USR-CANET200 資料下載鏈接：http://imbacareer.com.cn/Product/205.html

USR-CANET200 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/565.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-CANET200 產品 1臺

12V電源適配器 1個

USB-RS485串口線 2條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

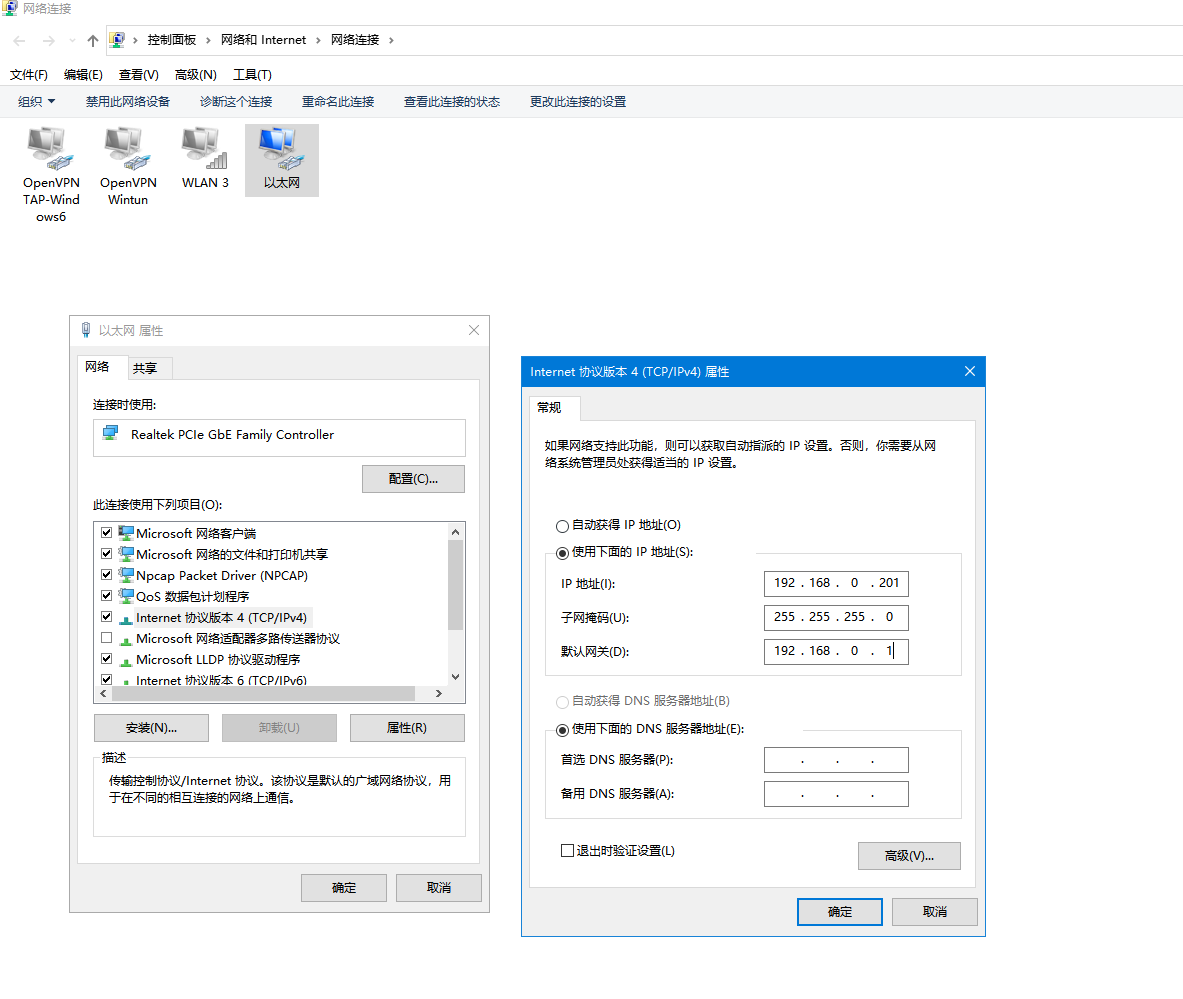

USR-CANET200 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

3、串口號

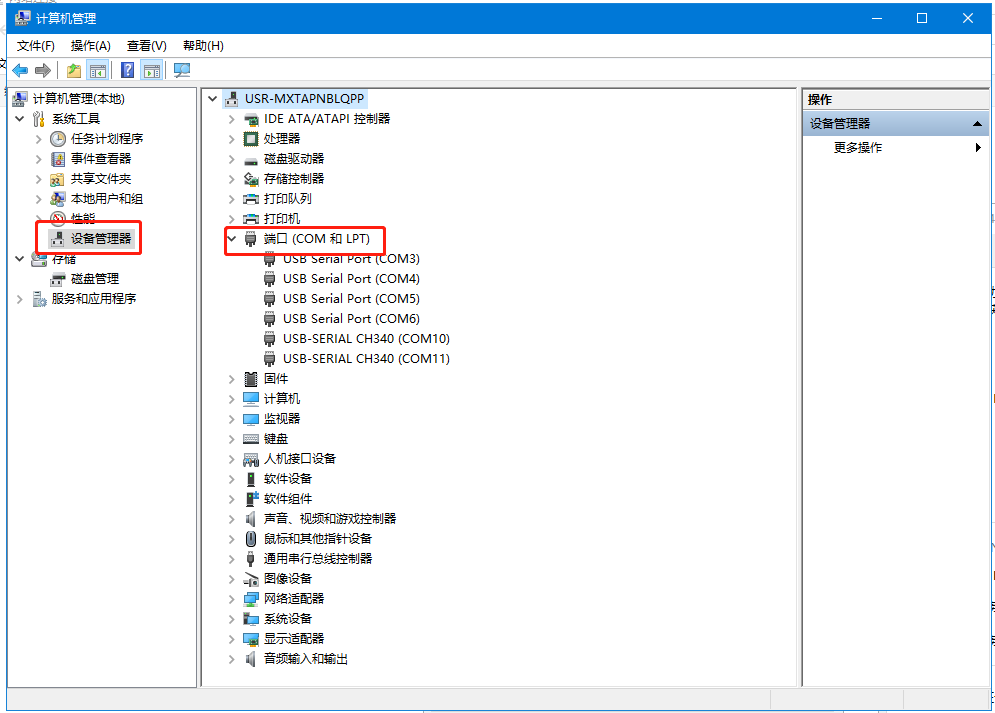

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號是COM10。

三、USR-CANET200參數設置

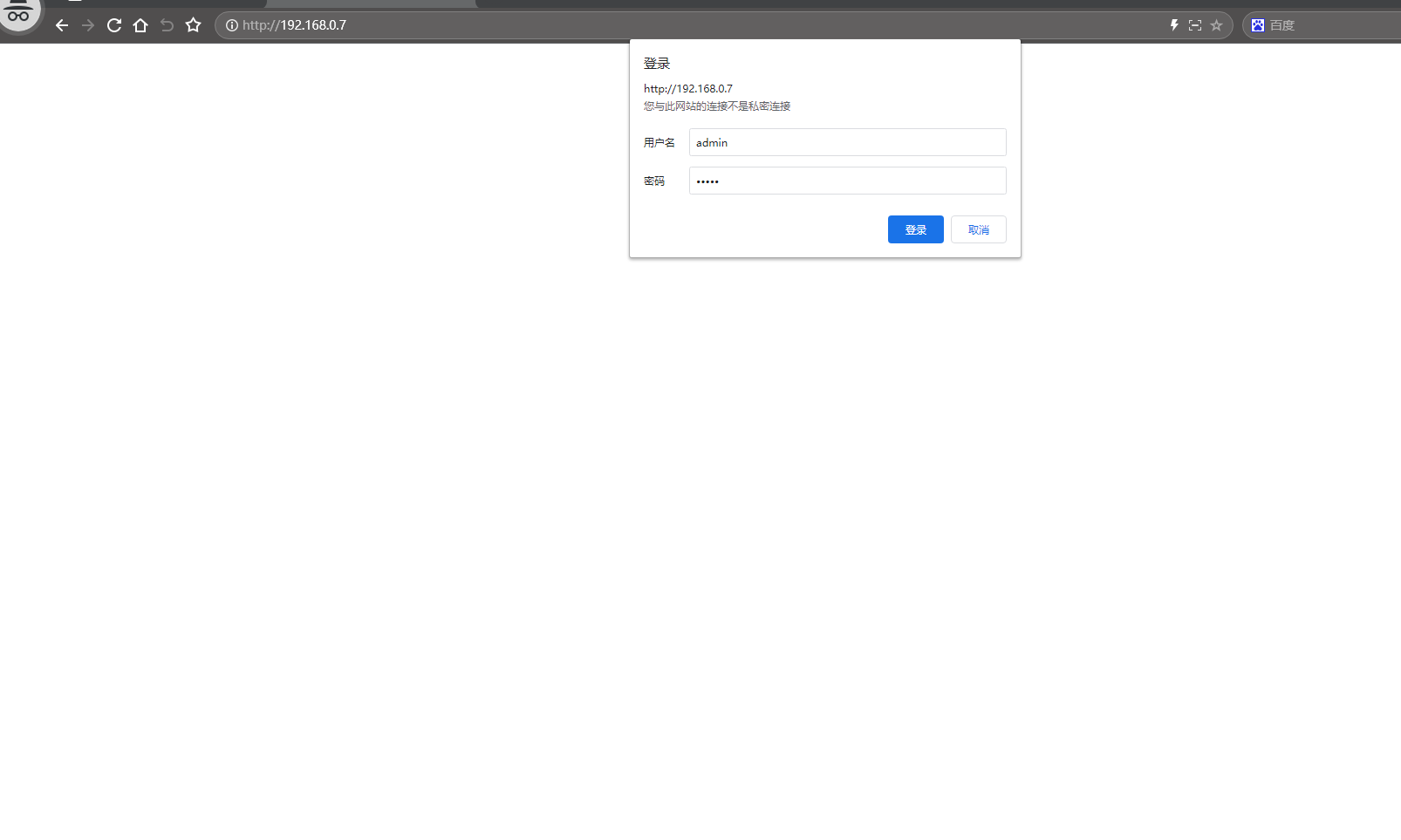

1、登陸USR-CANET200網頁，瀏覽器輸入U(xiǎn)SR-CANET200的IP，192.168.0.7，登陸用戶名和密碼都是admin，切換中文顯示。

2、串口設置

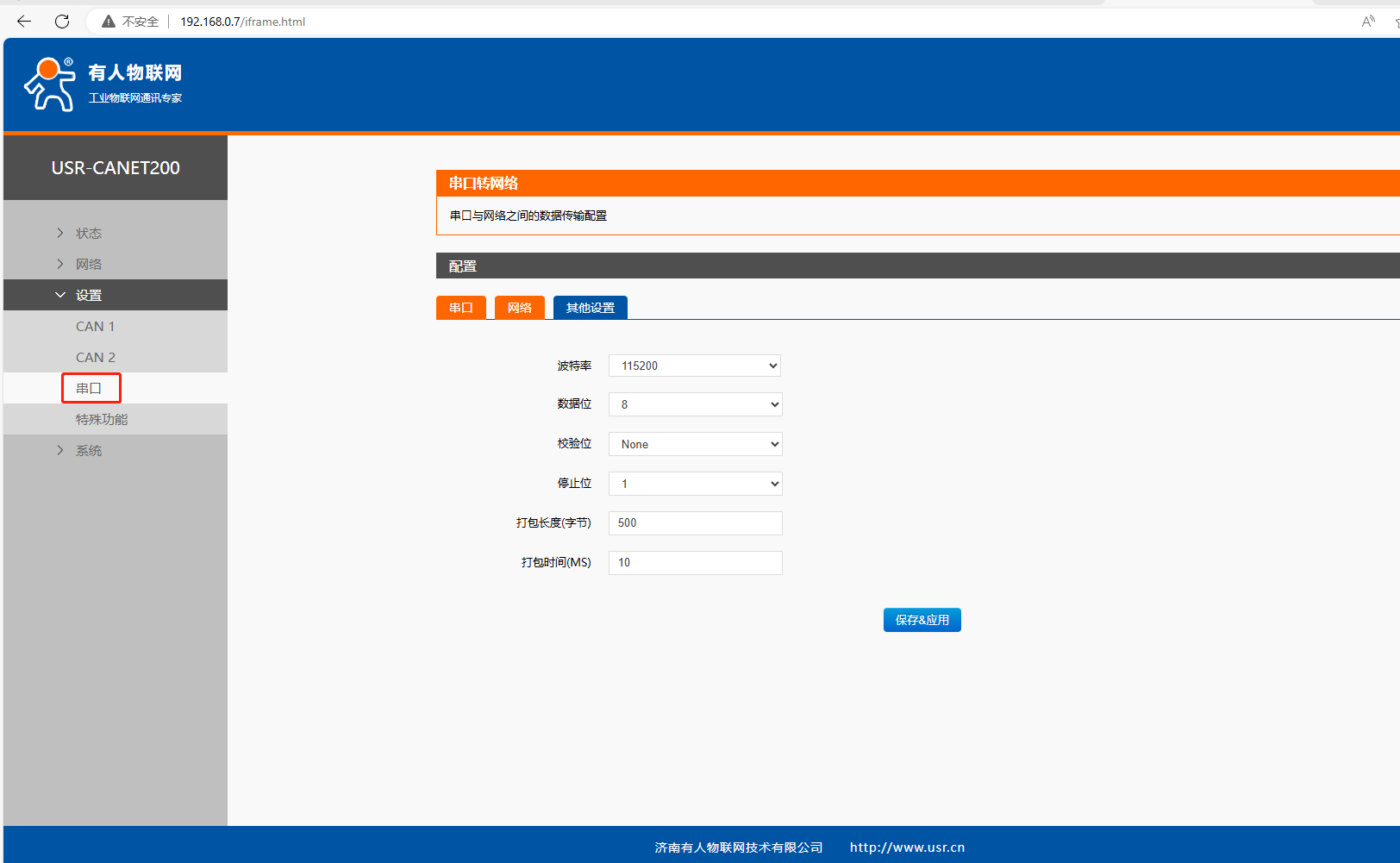

（1）串口參數默認，波特率115200。

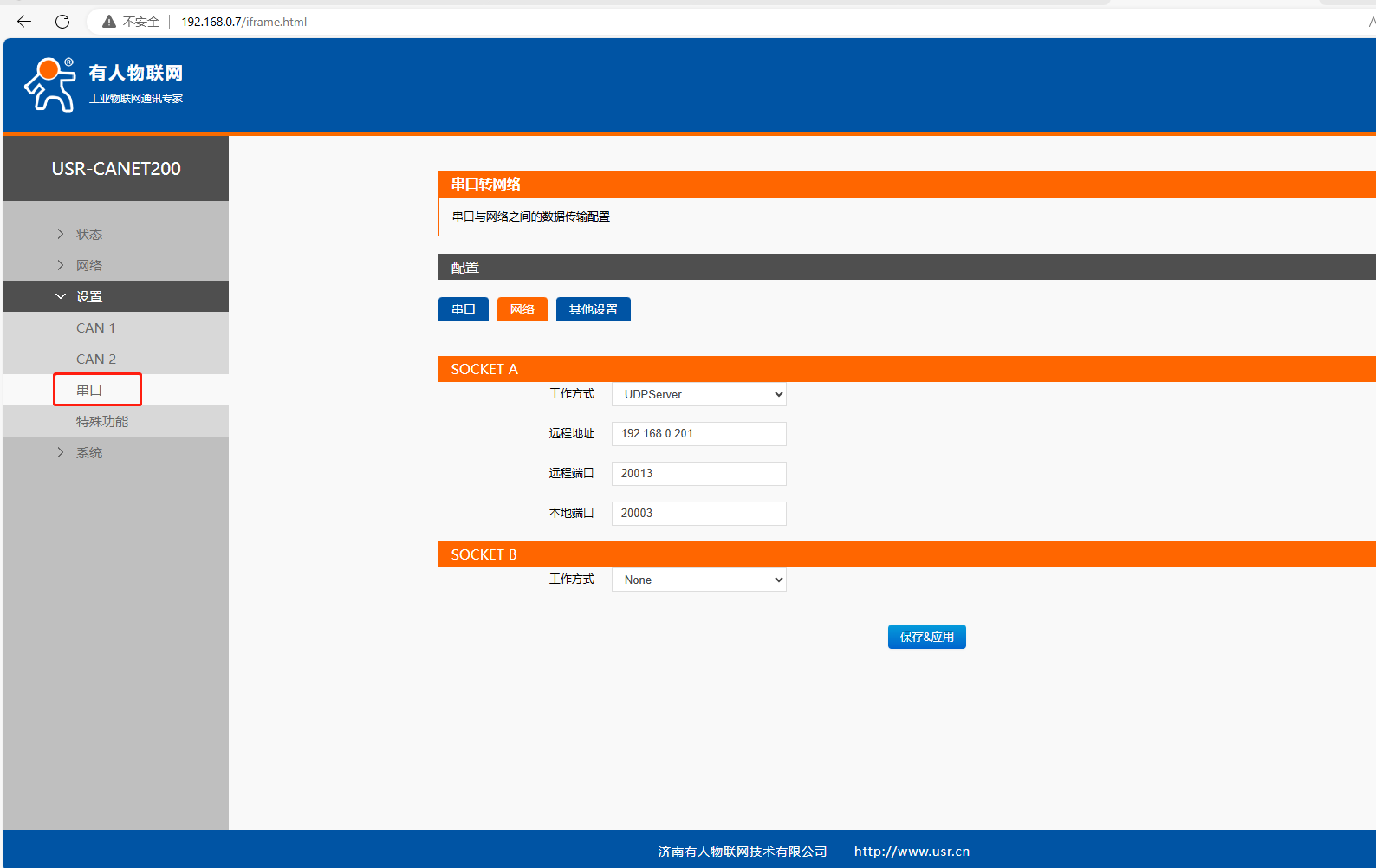

（2）網絡參數，工作方式UDPServer，遠程地址192.168.0.201，遠程端口20013，本地端口20003。點擊保存&應用。

3、點擊系統，點擊管理，點擊重啟。

四、USR-CANET200 UDP通信測試

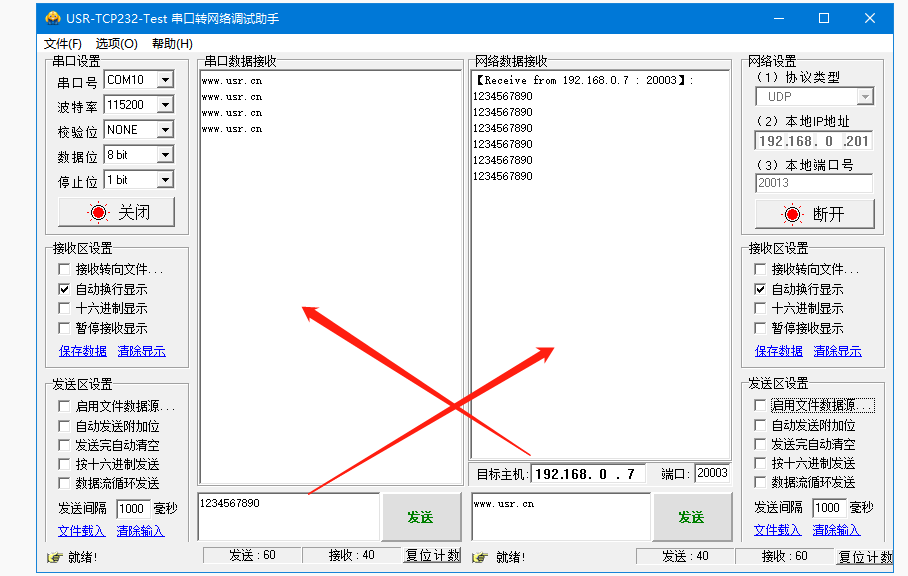

1、電腦打開一個串口網絡助手，串口端打開USR-CANET200的USB串口線COM口，COM10，串口參數和USR-CANET200串口參數一致。網絡協議類型UDP，本地IP地址192.168.0.201，本地端口號20013。目標主機192.168.0.7，端口20003。點擊連接之后，串口和網絡之間可以相互發送數據。

2、USR-CANET200 工作方式，也可以使用UDP client。

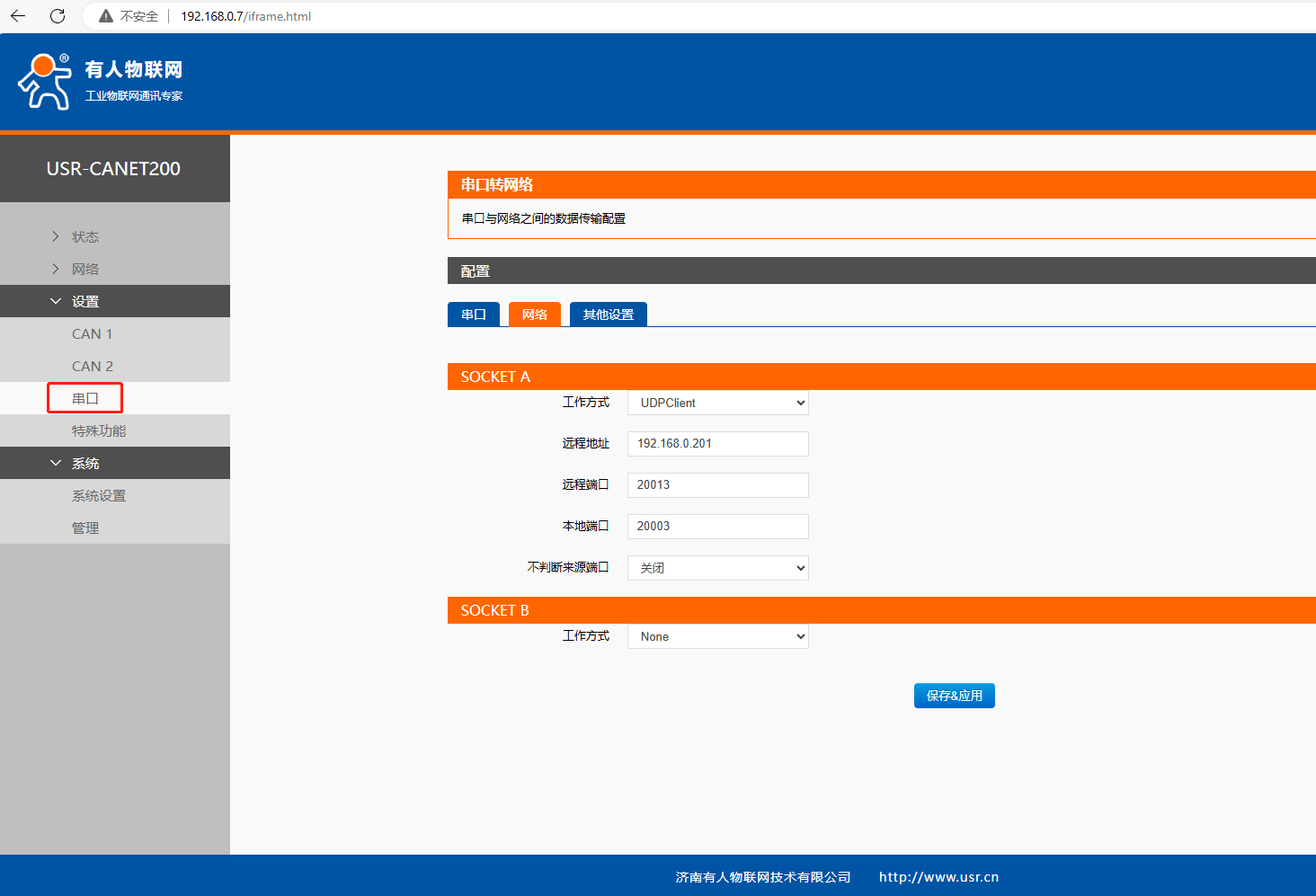

（1）網絡參數設置，遠程地址192.168.0.201，遠程端口20013，本地端口20003。點擊保存&應用。網頁重啟USR-CANET200。

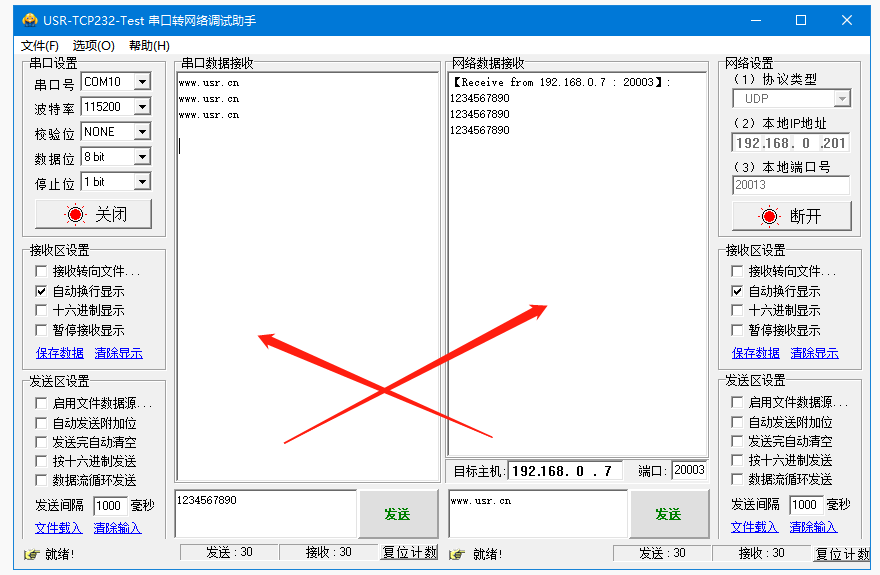

（2）網絡協議類型UDP，本地IP地址192.168.0.201，本地端口號20013。目標主機192.168.0.7，端口20003。點擊連接之后，串口和網絡之間可以相互發送數據。

編寫人：金志方 編寫日期：2024-08-05

審核人：金志方 審核日期：2024-08-05

訂正版本：V1.0 訂正內容：初稿
