USR-TCP232-302 MODBUS多主機輪詢示例

一、資料下載

USR-TCP232-302/304/306 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1255.html

USR-TCP232-302 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

調試助手和MODBUS Slave可以百度自己下載。

二、硬件連接

1、所需物品

USR-TCP232-302 產品 1臺

5V電源適配器 1個

USB-RS232串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-302 的232串口接USB-RS232串口線到電腦的SB口，然后產品接5V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

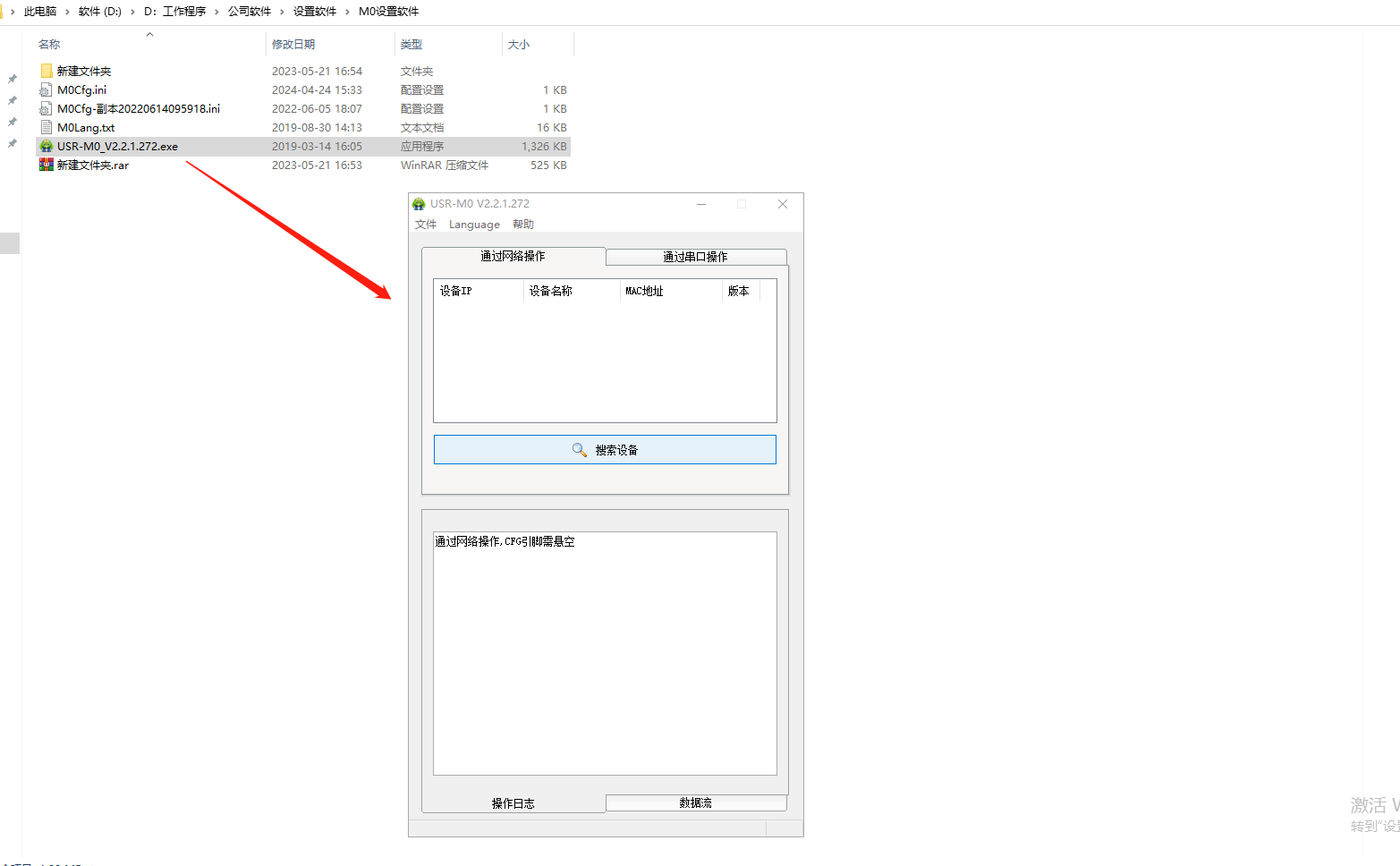

電腦提前下載打開M0設置軟件。

3、串口號

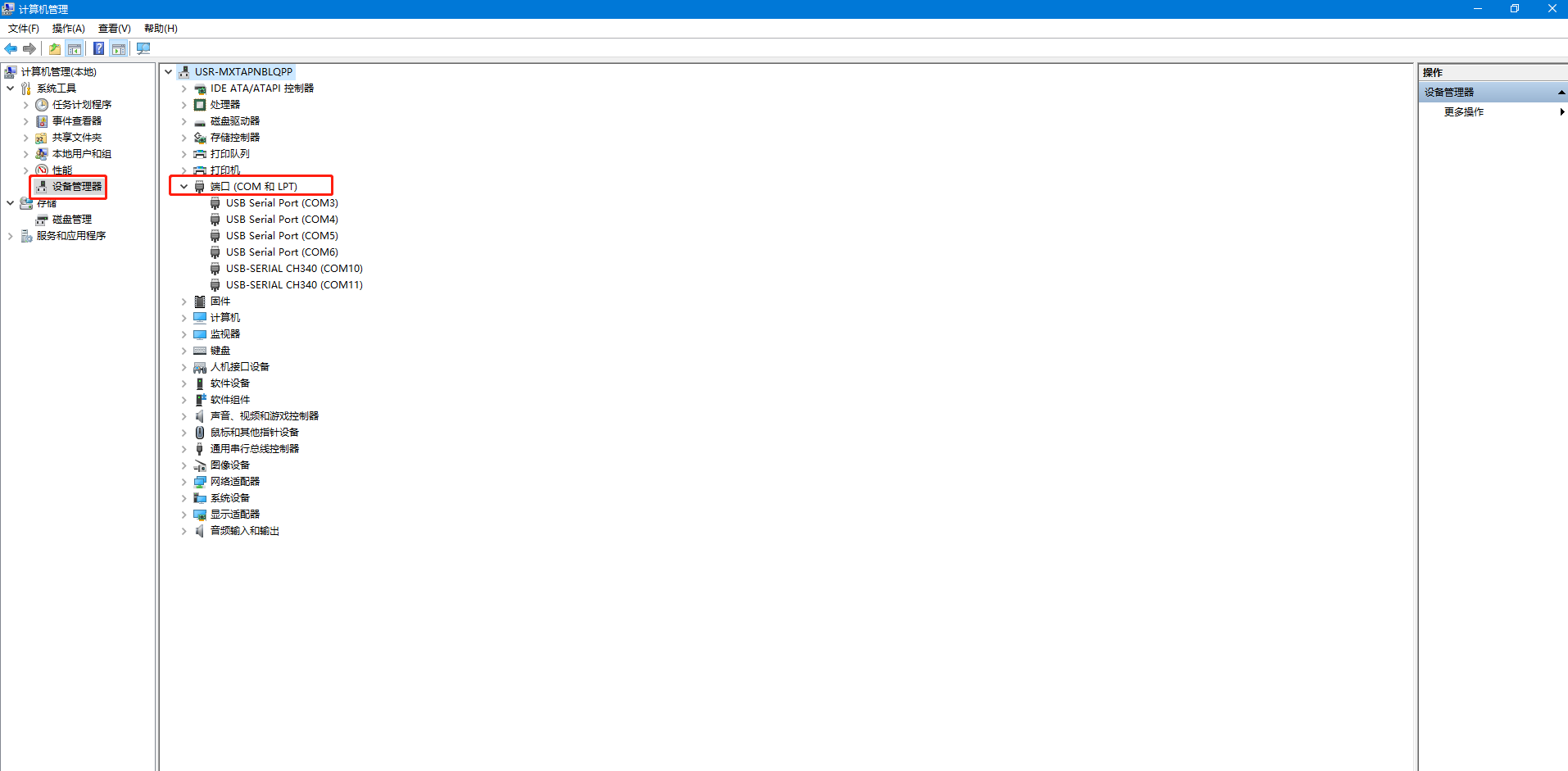

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS232串口線的COM口號是COM10。

三、USR-TCP232-302參數設置

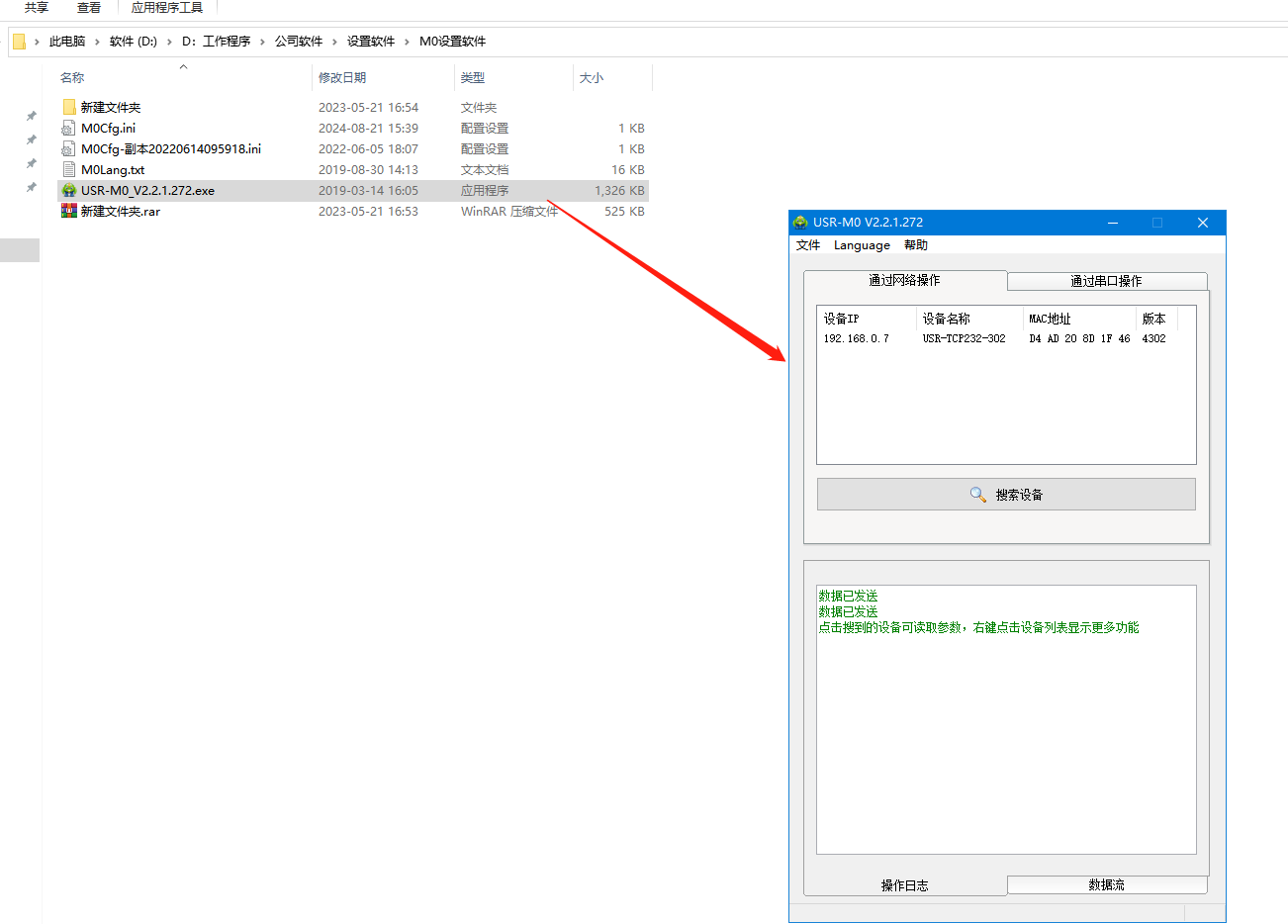

1、局域網搜索302 IP

302和電腦網線直連，打開M0軟件，搜到302的IP。

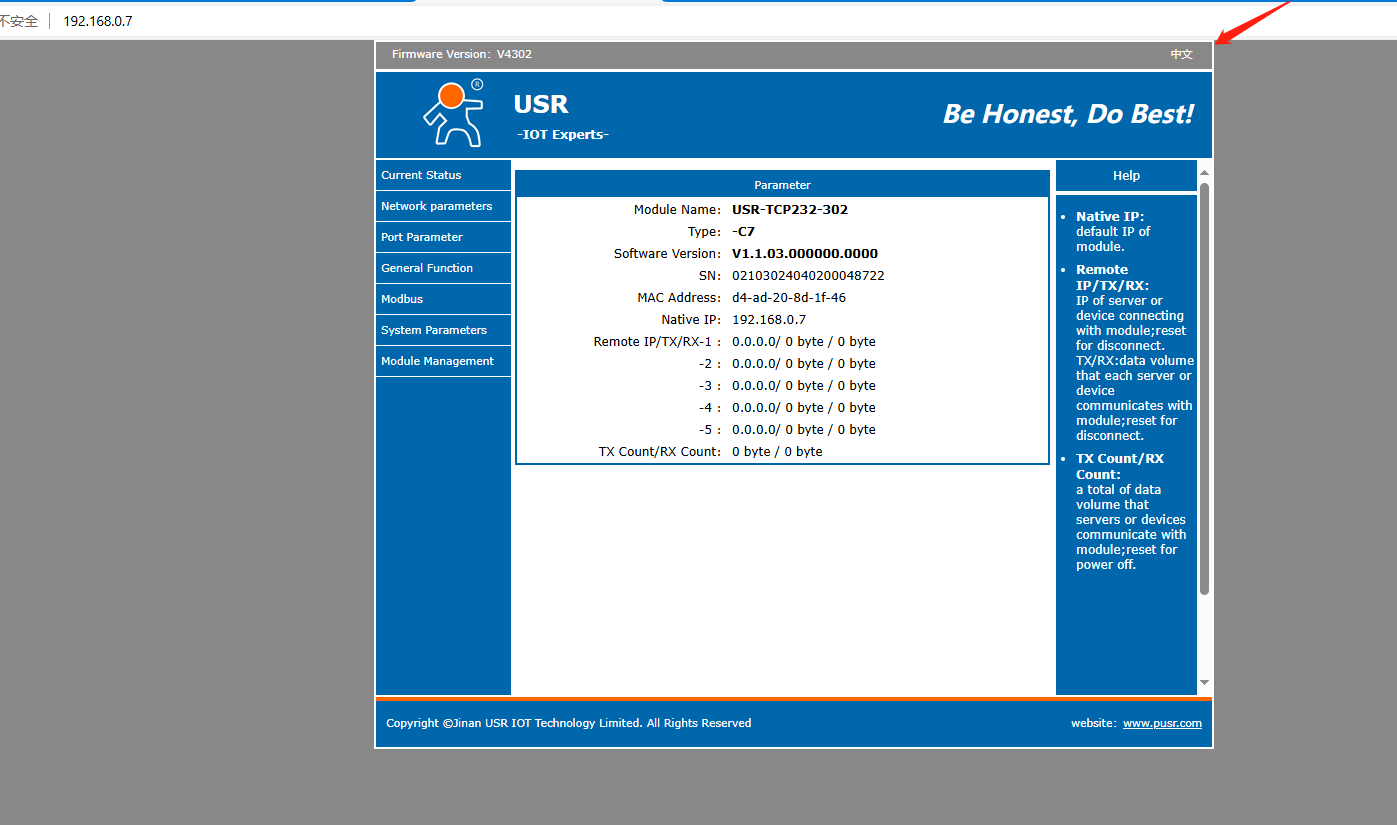

2、登陸302網頁，切換中文顯示

瀏覽器輸入302的IP，192.168.0.7 登陸302網頁，點擊右上角的中文，切換中文顯示。

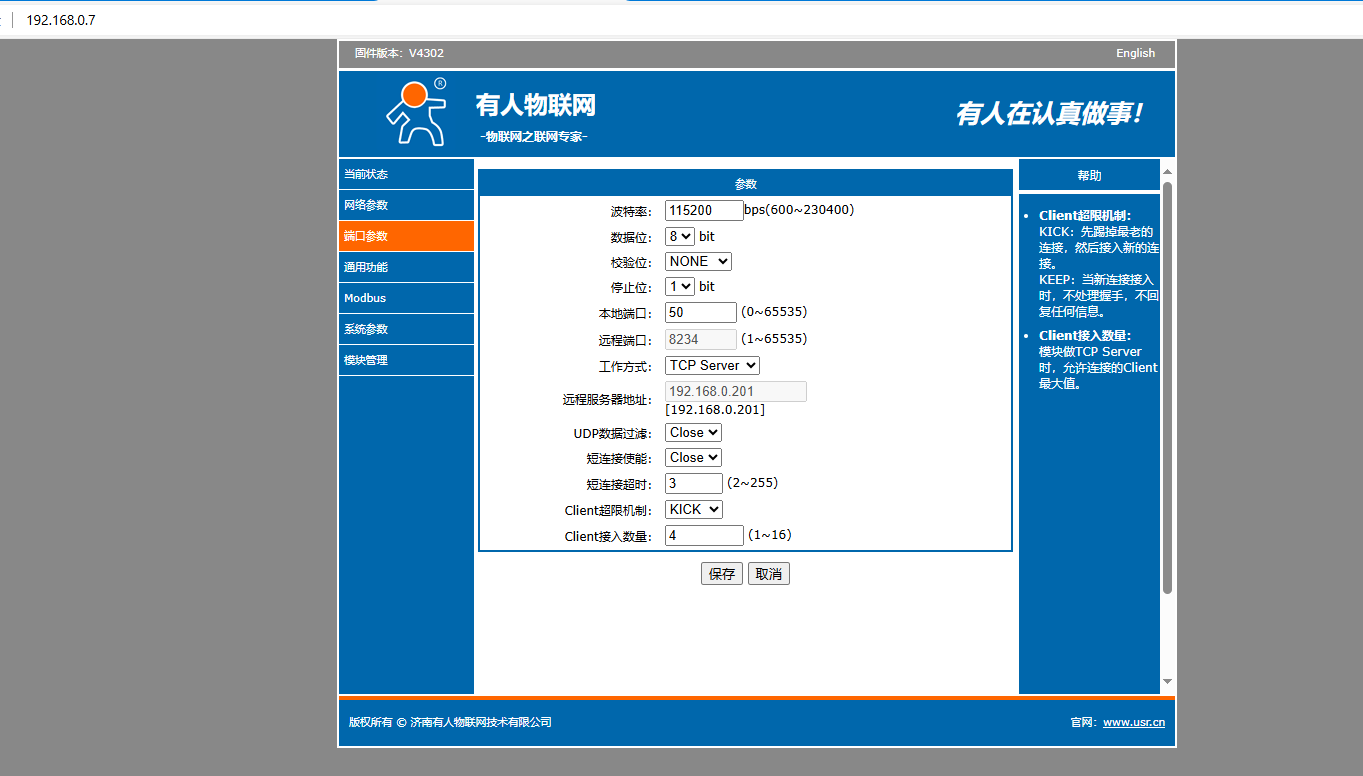

3、設置端口參數

本地端口號 50

工作方式：TCP Server

點擊保存

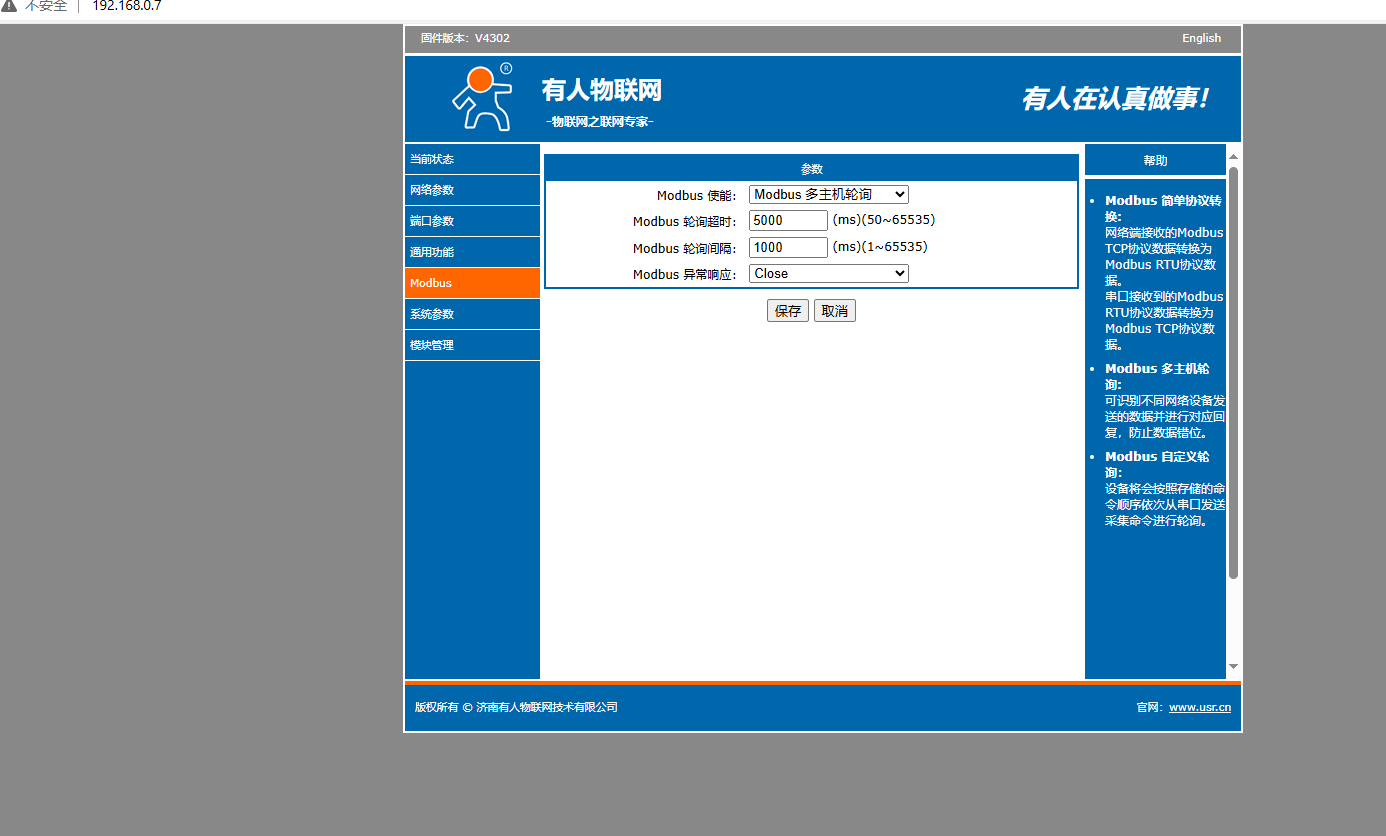

4、設置Modbus參數

Modbus 使能：選擇Modbus多主機輪詢

Modbus 輪詢超時：5000ms

Modbus 輪詢間隔：1000ms

點擊保存

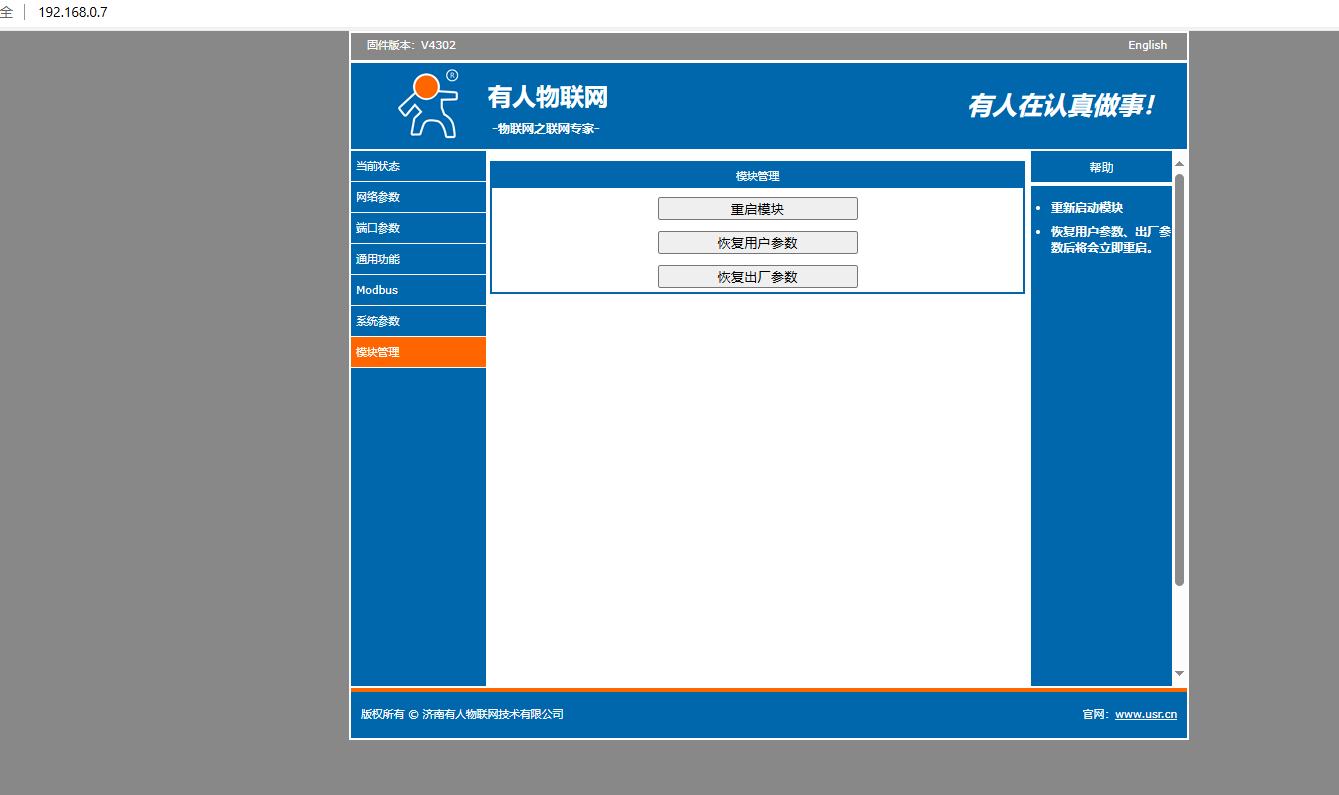

5、點擊重啟模塊

四、MODBUS軟件設置

1、MODBUS SLAVE軟件做從機，參數設置

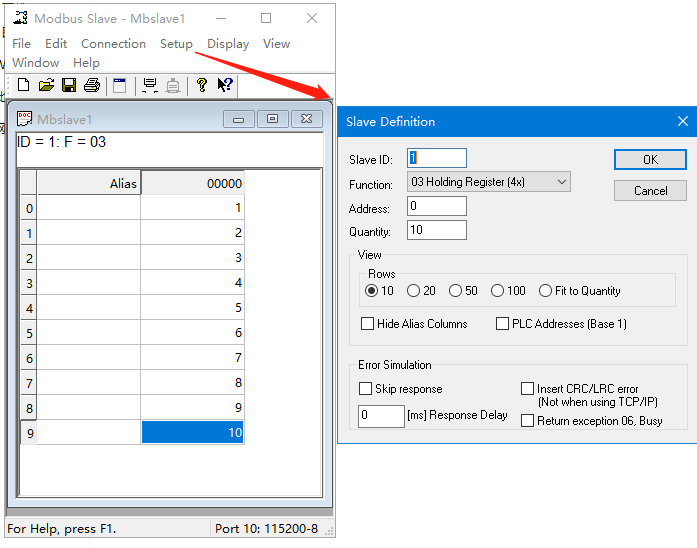

（1）電腦上安裝Modbus SLAVE軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

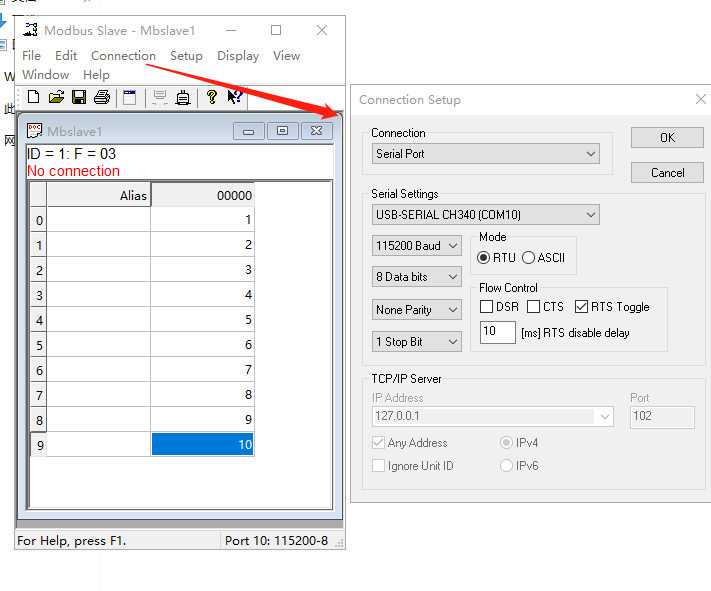

（2）點擊Connection，選擇Serial Port，選擇對應的COM口COM10，對應USR-TCP232-302的串口參數115200，最后點擊OK。

2、第一個MODBUS POLL軟件做主機，參數設置

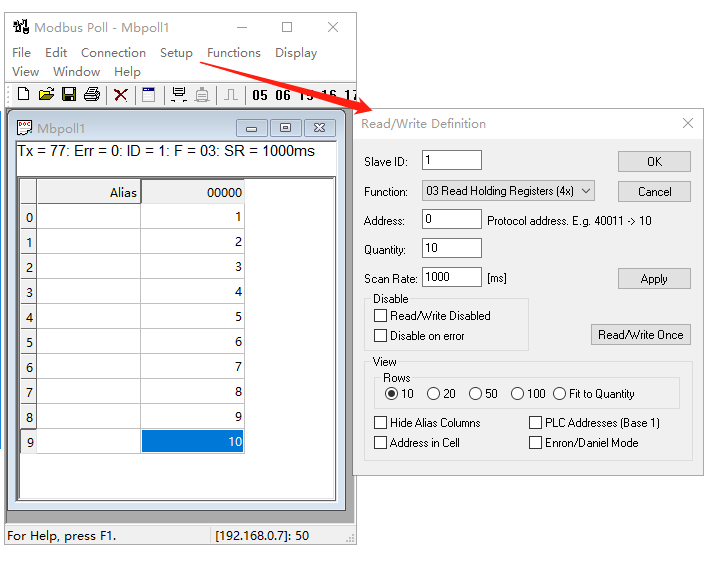

（1）Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

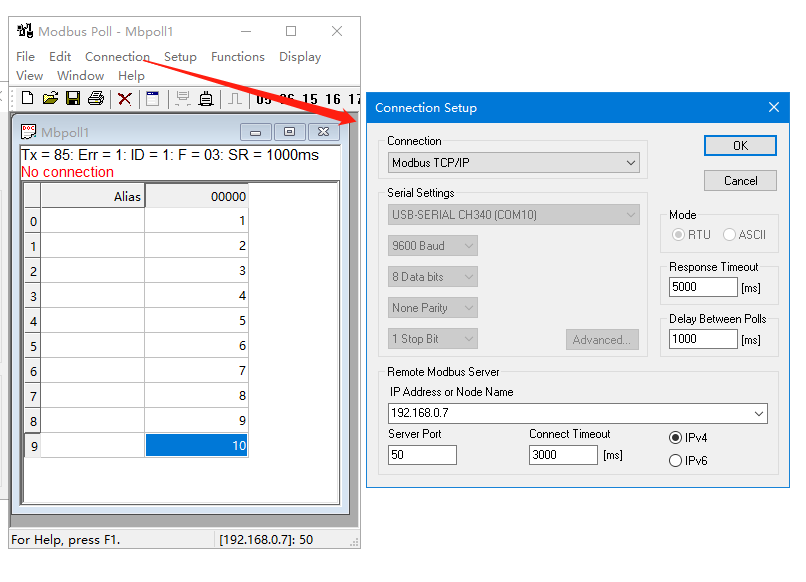

（2）點擊Connection，選擇Modbus TCP/IP，IP地址填192.168.0.7，Port端口50。最后點擊OK。

Response Timeout 設置5000ms

Delay Between Polls設置1000ms

Connect Timeout 設置3000ms

2、第二個MODBUS POLL軟件做主機，參數設置

（1）Modbus Poll軟件，點擊Setup

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：0（寄存器起始地址用0）

Quantity：10（從起始地址開始寄存器地址數量）

Scan Rate：1000ms（采集周期1s）

（2）點擊Connection，選擇Modbus TCP/IP，IP地址填192.168.0.7，Port端口50。最后點擊OK。

Response Timeout 設置5000ms

Delay Between Polls設置1000ms

Connect Timeout 設置3000ms

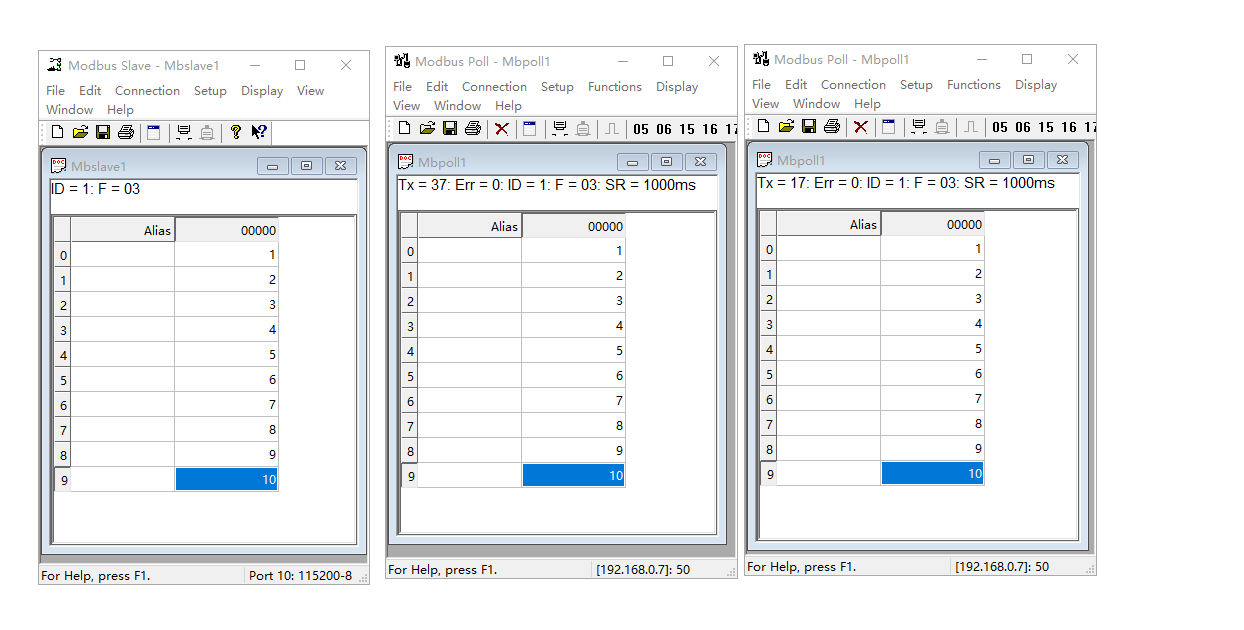

五、MODBUS多主機輪詢測試

改變從機MODBUS SLAVE寄存器地址里面的數據，對應寄存器地址的2個主機MODBUS POLL軟件可以正常讀取數據。

編寫人：金志方 編寫日期：2024-08-21

審核人：金志方 審核日期：2024-08-21

訂正版本：V1.0 訂正內容：初稿
