USR-TCP232-302串口AT指令配置連接TCP服務器示例

一、資料下載

USR-TCP232-302/304/306 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1255.html

USR-TCP232-302 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

串口AT指令設置軟件：http://imbacareer.com.cn/Download/707.html

串口網絡助手：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-TCP232-302 產品 1臺

5V電源適配器 1個

USB-RS232串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-302 的232串口接USB-RS232串口線到電腦USB口，然后產品接5V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

3、串口號

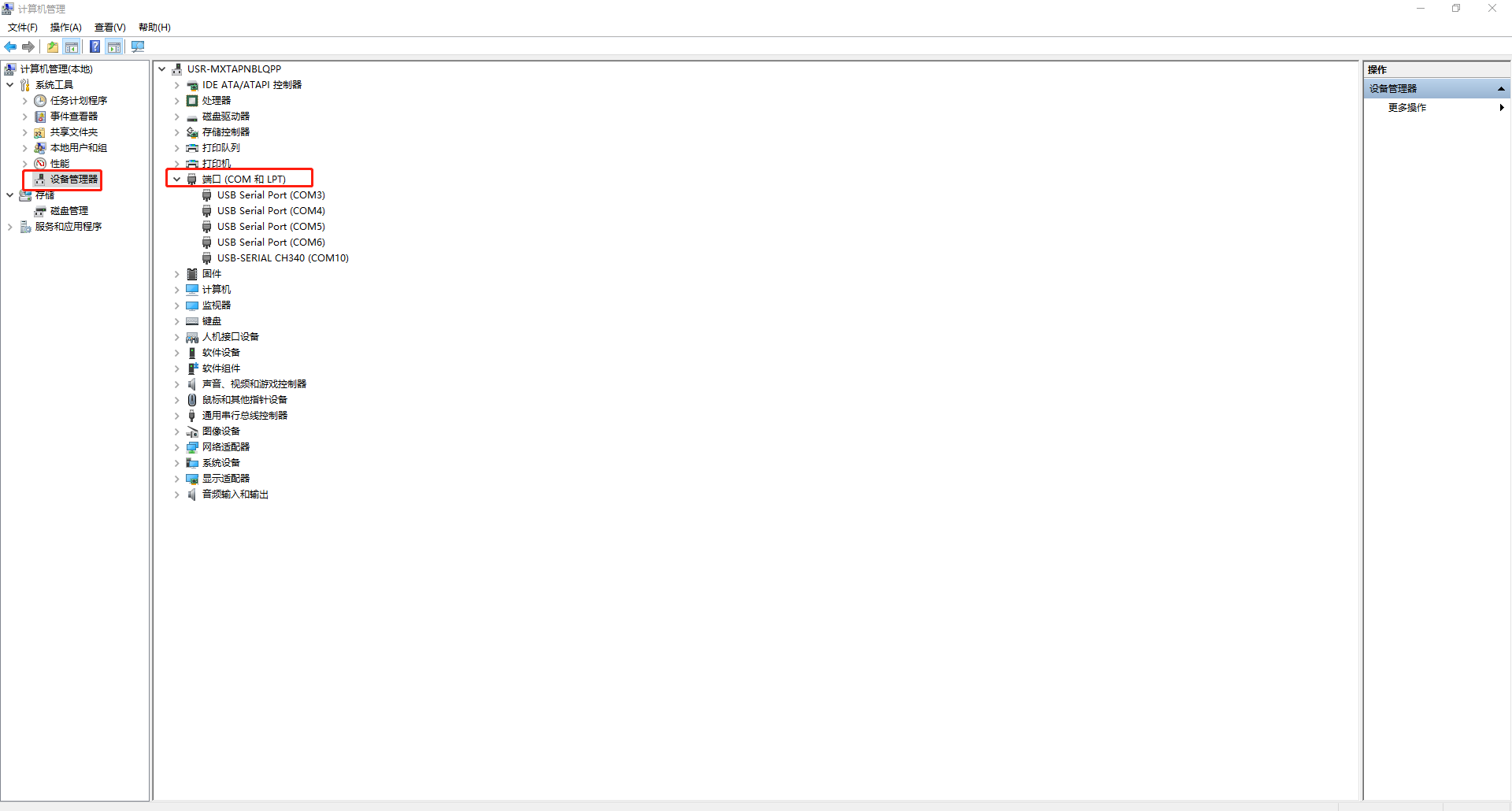

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS232串口線的COM口號是COM3。

三、串口AT指令設置參數

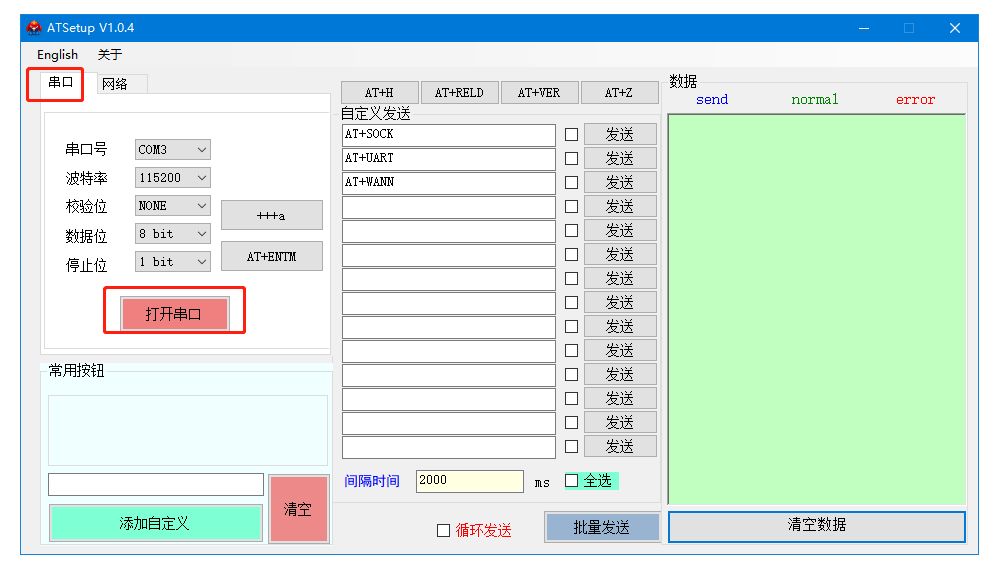

1、打開串口AT指令設置軟件，打開串口

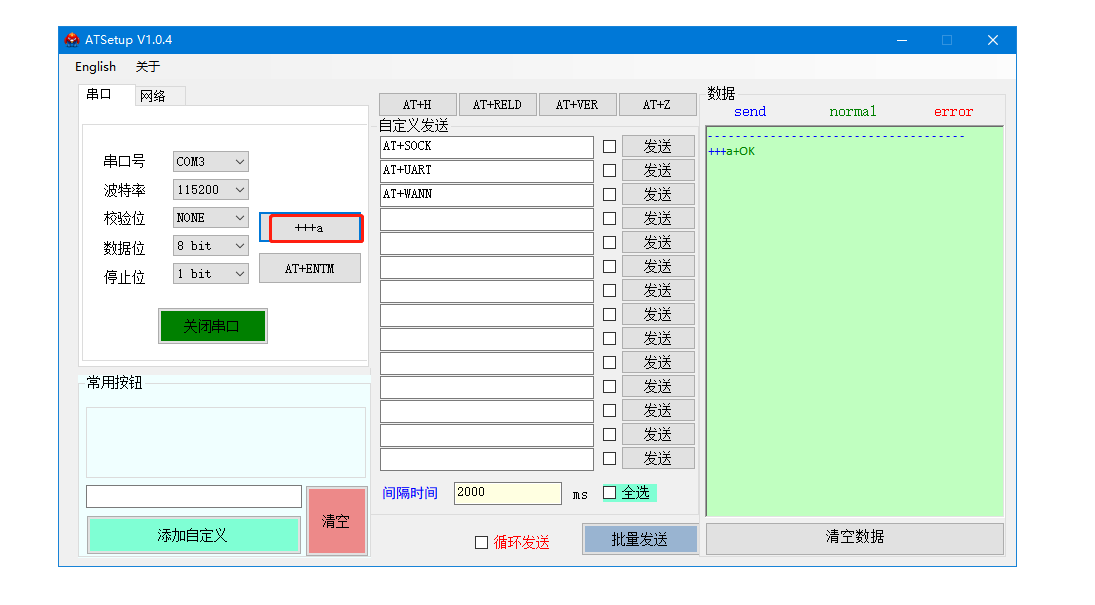

2、發送+++a，進入配置狀態

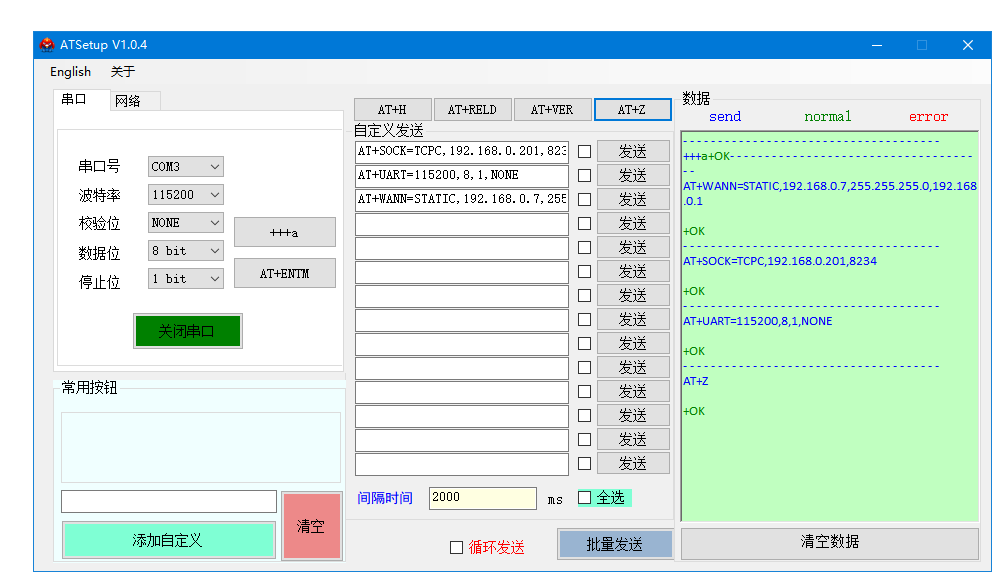

3、設置參數最后AT+Z保存重啟

（1）設置USR-TCP232-302的靜態IP，AT+WANN=STATIC,192.168.0.7,255.255.255.0,192.168.0.1

（2）設置302的協議，做TCP client客戶端，連接服務器182.168.0.201，服務器端口8234，AT+SOCK=TCPC,192.168.0.201,8234

（3）設置302的串口參數，波特率、數據位、停止位、校驗位，AT+UART=115200,8,1,NONE

（4）發送AT+Z保存重啟

四、通訊測試

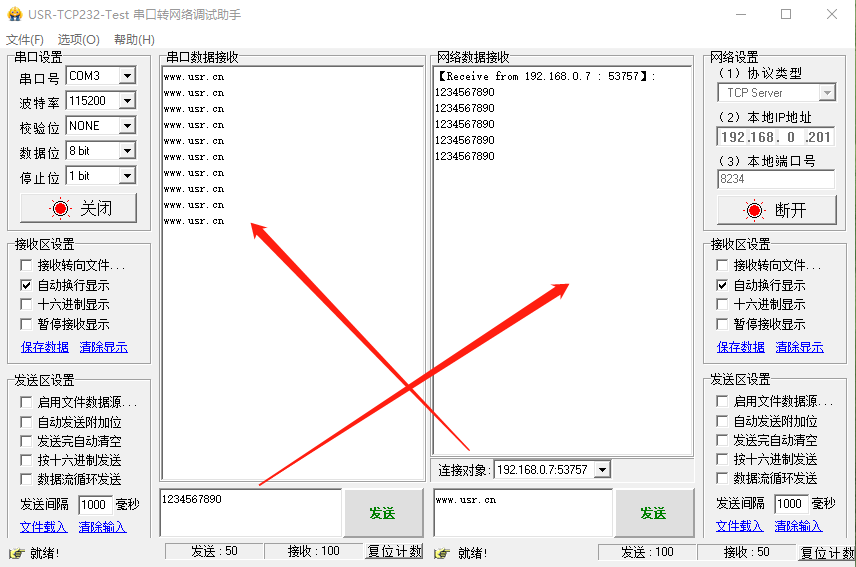

1、打開串口網絡調試助手，打開USB-RS232串口線COM口，串口參數設置和302串口參數一致。

2、網絡端，協議類型TCP server，本地IP地址填電腦的IP，192.168.0.201，端口8234，點擊開始監聽。

3、顯示連接對象之后，測試串口向網絡發送數據，測試網絡向串口發送數據。

編寫人：金志方 編寫日期：2024-07-29

審核人：金志方 審核日期：2024-07-29

訂正版本：V1.0 訂正內容：初稿
