  一、實物接線

  串口服務器DR302網線直連電腦，串口線直連電腦

  二、串口服務器302測試說明

  本測試是模塊默認設置連接電腦測試通信

  三、串口服務器302測試目的

  測試模塊與虛擬串口間的數據透傳

  四、要下載的軟件

  說明書：http://imbacareer.com.cn/Download/887.html

  軟件設計手冊：http://imbacareer.com.cn/Download/888.html

  設置軟件：http://imbacareer.com.cn/Download/257.html

  串口調試助手：http://imbacareer.com.cn/Download/27.html

  虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

  五、設備默認參數

  六、測試

  1、將302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 302 供電。

  2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態IP，設置成302默認連接的 IP:192.168.0.201

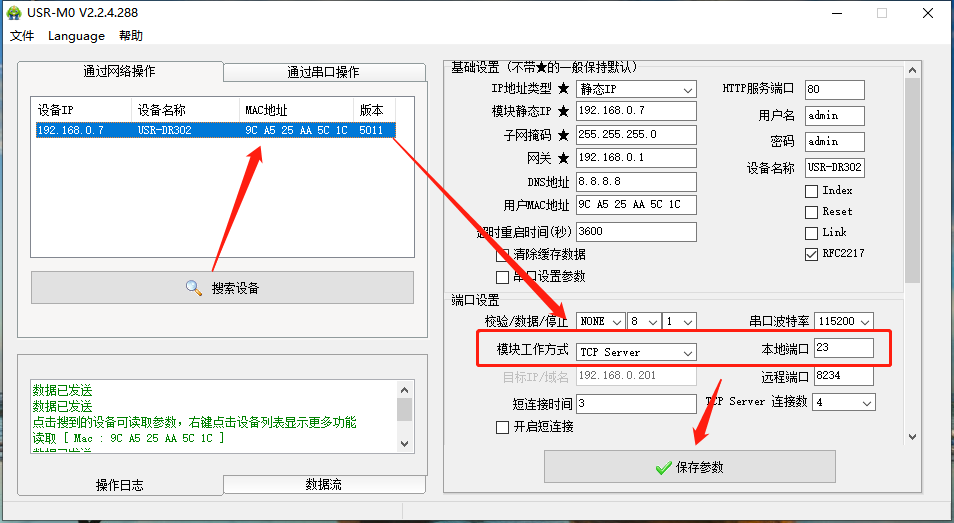

  4、打開設置軟件

  點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備，查看其配置信息,協議類型選擇TCP Server,本地端口可隨意設置，只要不是特殊端口或重復端口即可，本例以23為例。設置完成后重啟設備，參數需要重啟生效。

  一對一數據通信

  5、打開虛擬串口軟件

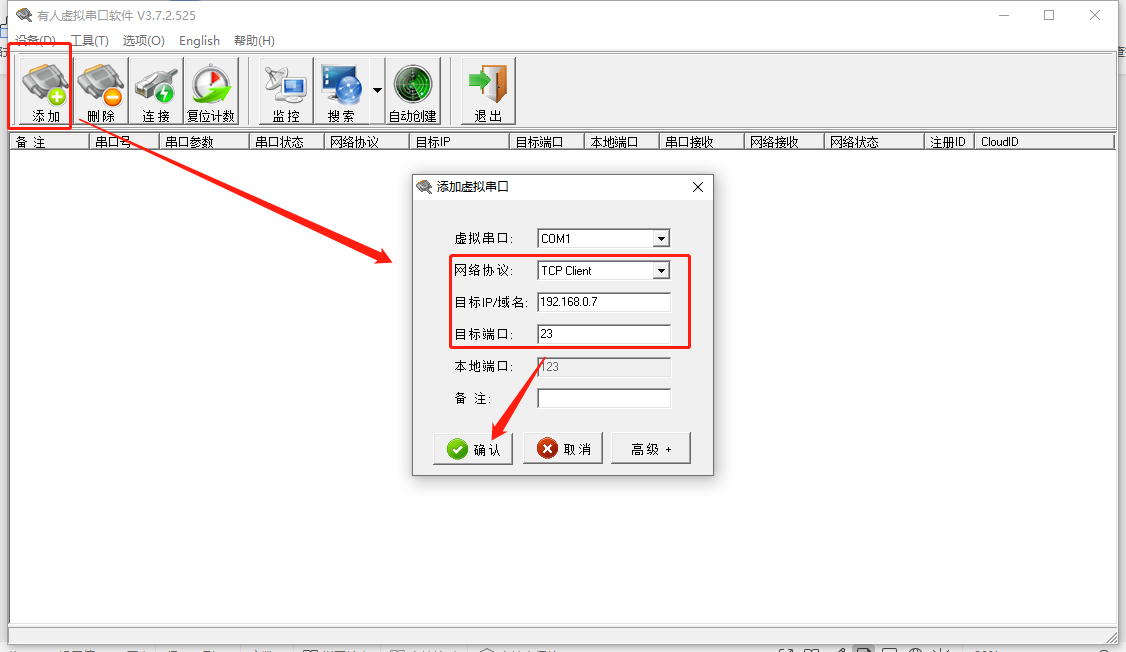

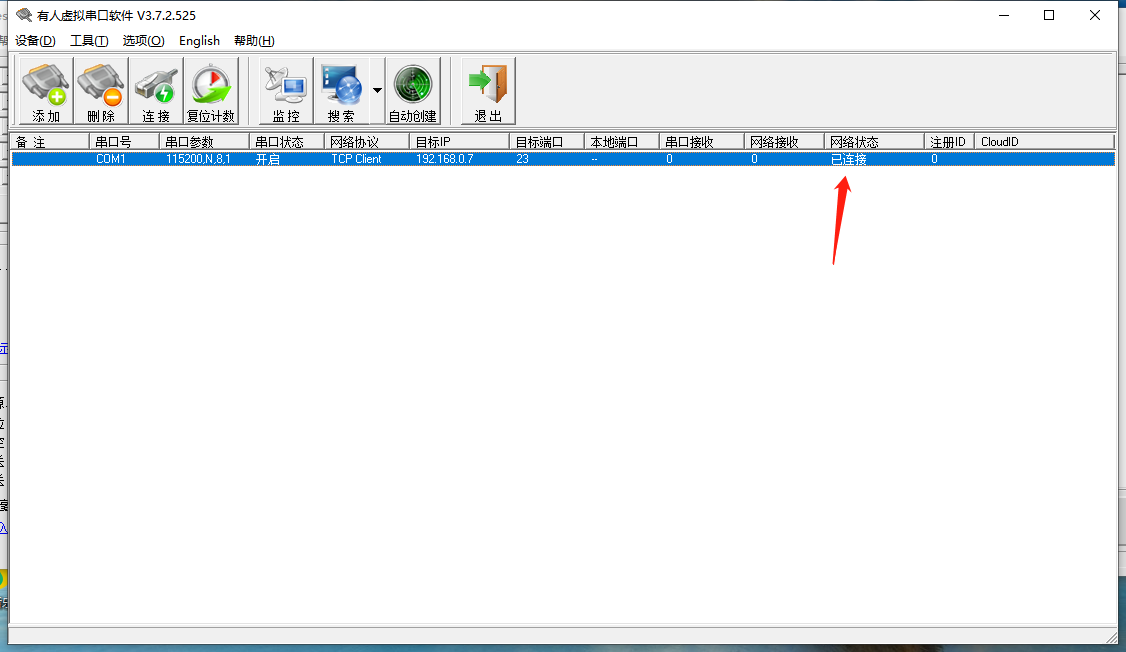

  點擊“添加”，添加一個新的虛擬串口COM1，協議類型選擇TCP Client，目標IP為302的默認IP：192.168.0.7，目標端口為302的本地端口：23，填寫完成后點擊確定?？梢钥吹叫绿砑拥奶摂M串口顯示已連接。

  6、打開串口調試助手

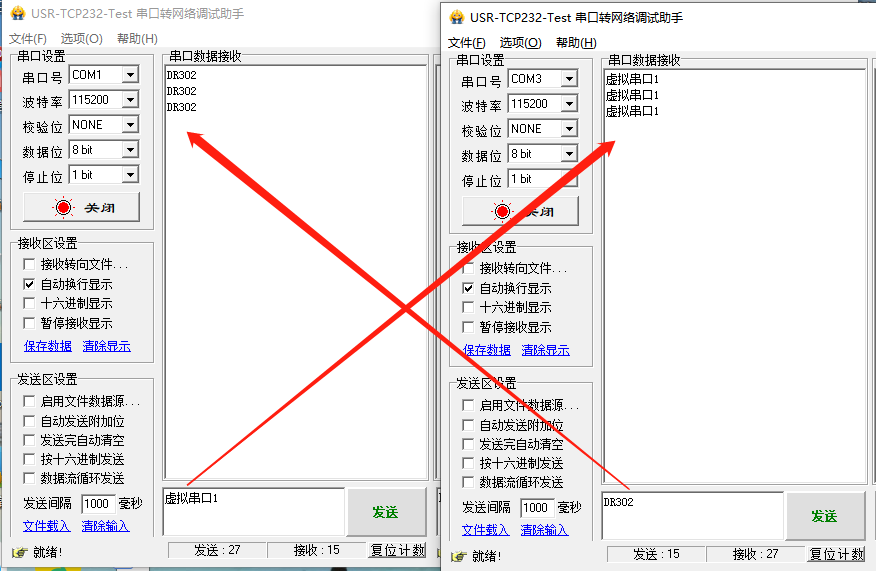

  打開兩個串口調試助手，分別選擇正確的串口以及串口參數，互發數據，可以分別看到數據的接收。

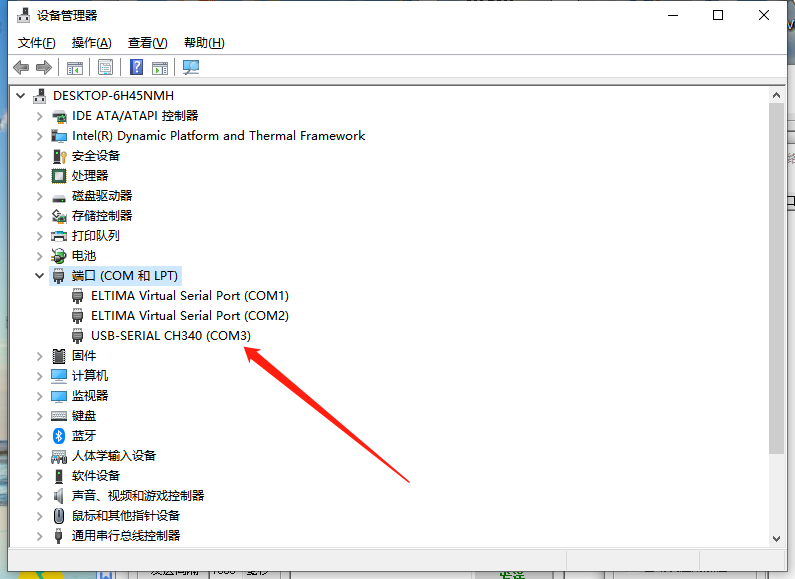

  302的與電腦直連識別出來的串口可以在“設備管理器-端口”進行查看。如果沒有識別到，在官網下載485驅動，下載下來成功安裝就可以了。

  485驅動：http://imbacareer.com.cn/Download/220.html

  下面演示與虛擬串口一對多通信

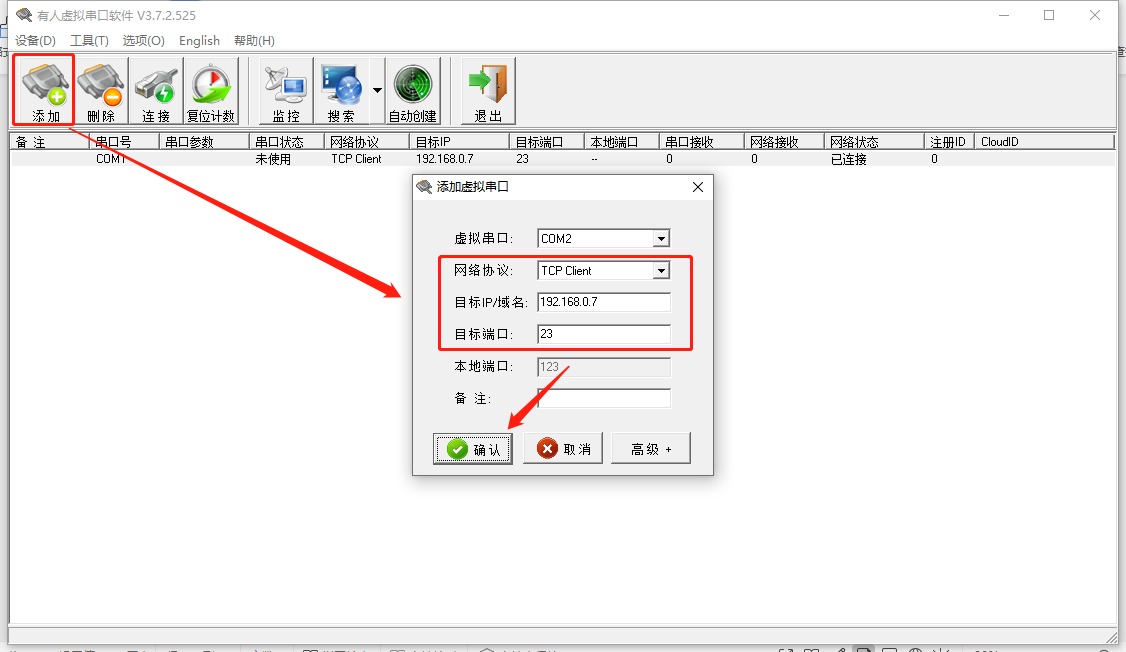

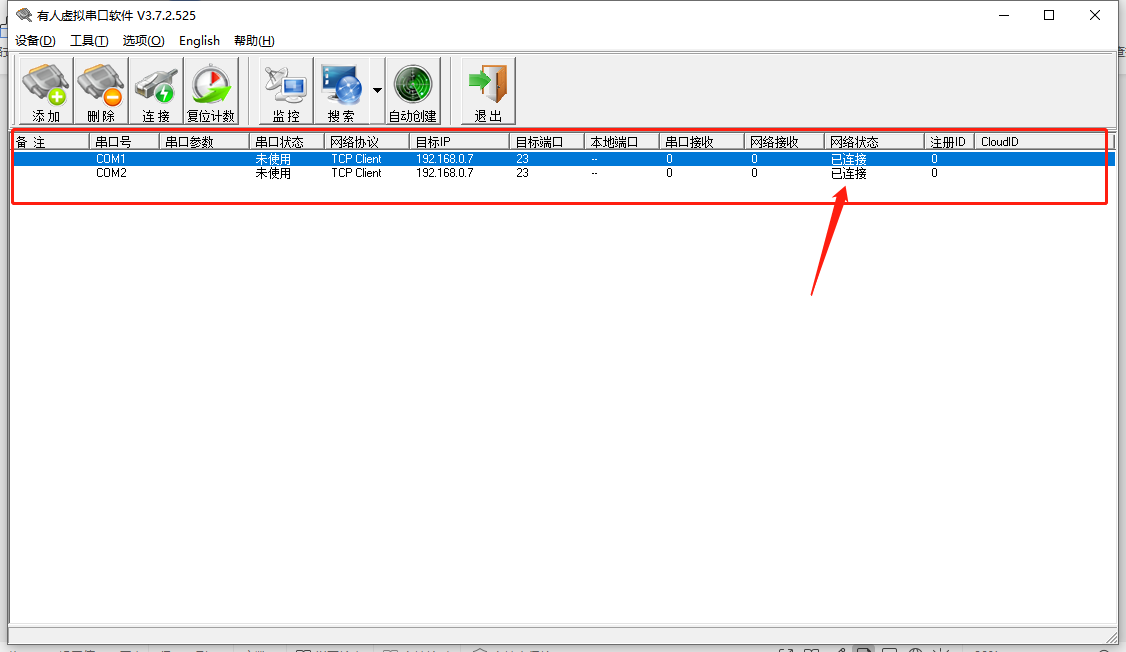

  7、打開虛擬串口軟件，點擊“添加”，添加一個新的虛擬串口COM2，協議類型選擇TCP Client，目標IP為302的默認IP：192.168.0.7，目標端口為302的本地端口：23，填寫完成后點擊確定?？梢钥吹叫绿砑拥奶摂M串口顯示已連接。

  8、打開串口調試助手

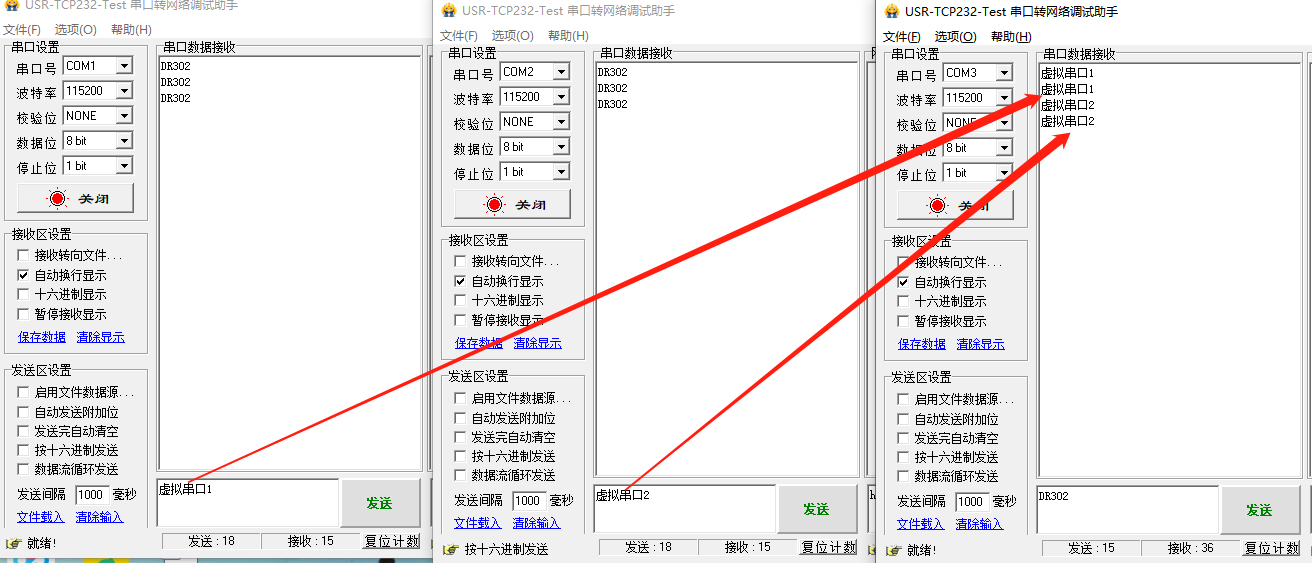

  打開三個串口調試助手，分別選擇正確的串口以及串口參數，互發數據，可以分別看到數據的接收。

DR302基本測試案例：http://imbacareer.com.cn/Faq/641.html
