1. 將410S(USR-TCP232-410S,簡稱 410S下同)的串口通過串口線(或USB 轉串口線)與計算機相連接,通過網線將 410 的網口 PC 的網口相連接,檢測硬件連接無錯誤后,接入我們配送的電源適配器,給 410 供電。觀察指示燈狀態確定410是否正常工作:電源指示燈常亮,工作指示燈閃爍。
2. 按路徑:控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項,關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

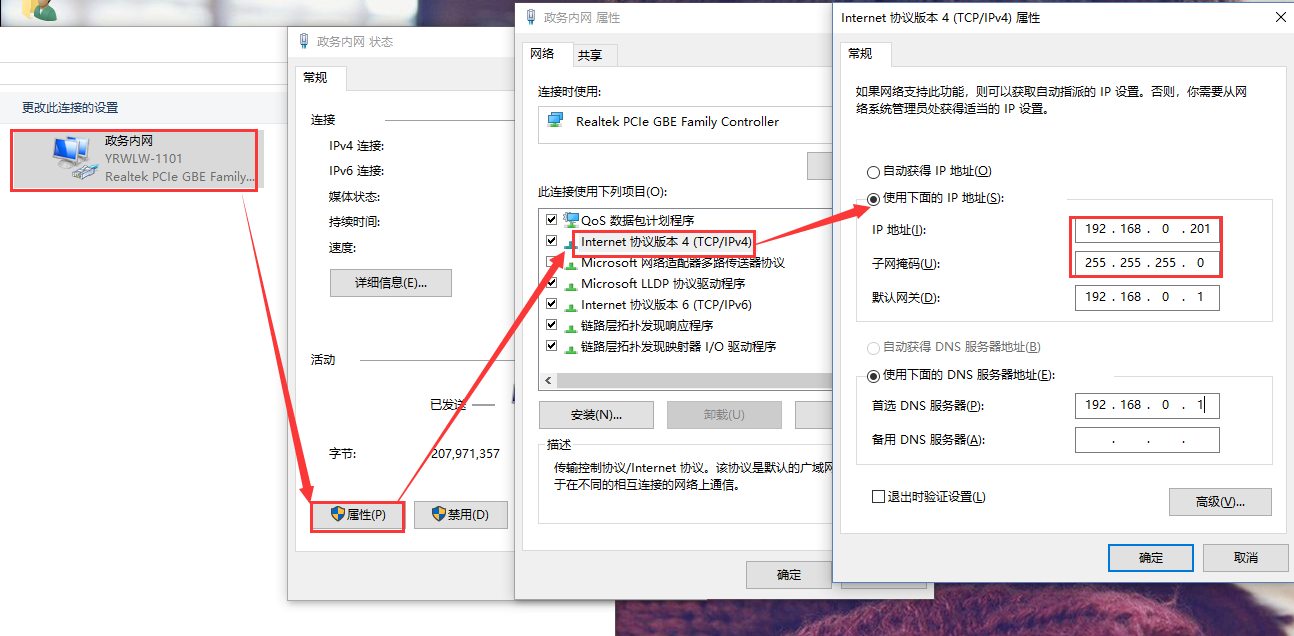

3. 給電腦設置靜態IP,要與410S的IP在同一個網段(410S的IP地址出廠默認:192.168.0.7)

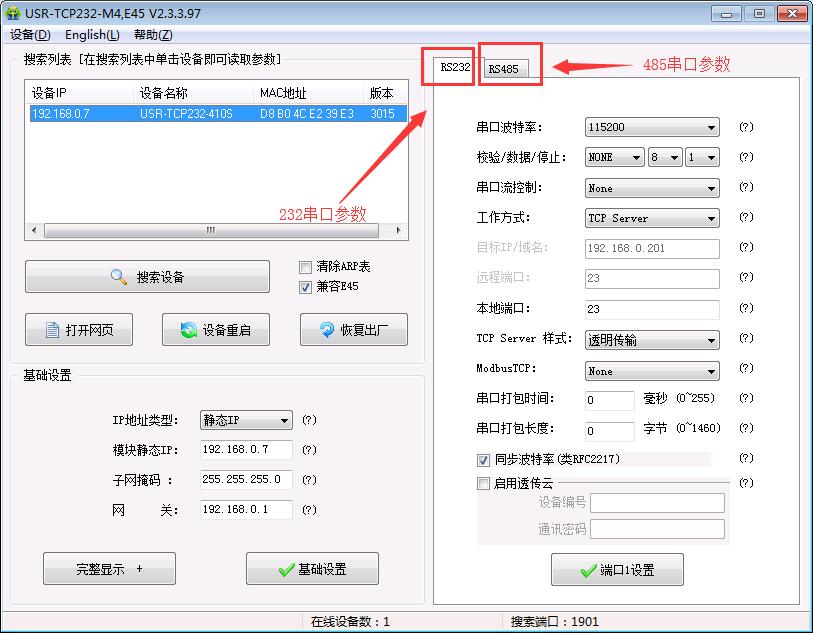

4. 打開設置軟件,點擊“搜索設備”當搜索列表中出現410的設備后,單擊搜索到的設備,查看其配置信息(上圖為默認配置信息)。

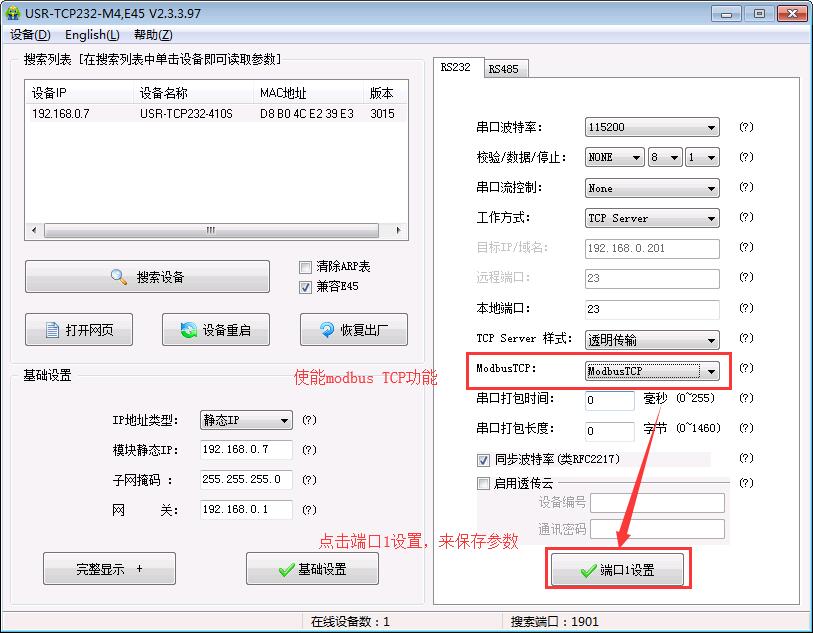

5. 下圖中使能modbus TCP功能,設置完成后,重新搜索一次,確認參數是否修改成功

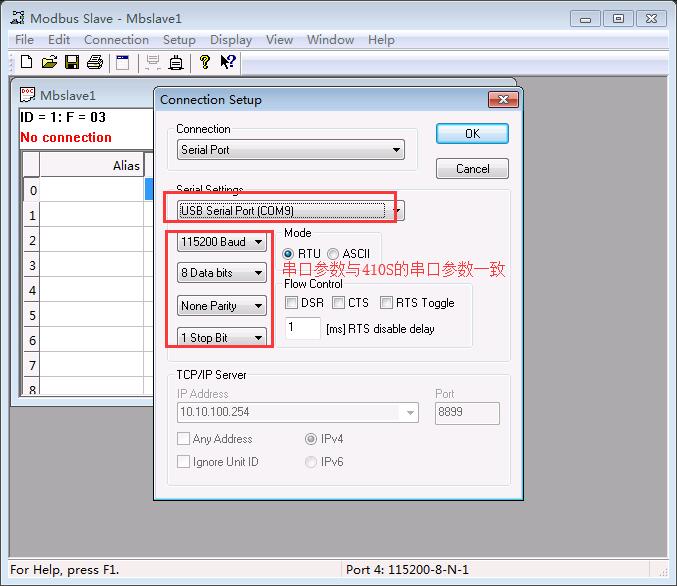

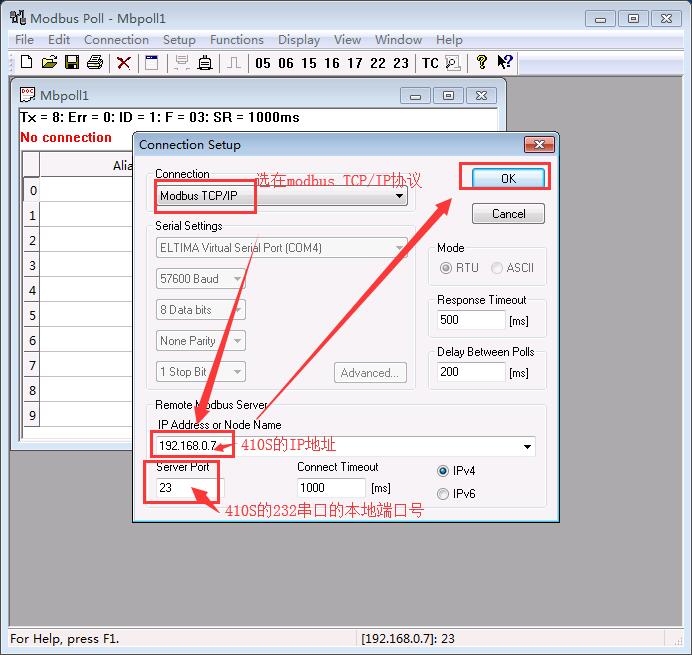

6. 打開modbus poll和modbus slave軟件,分別設置參數

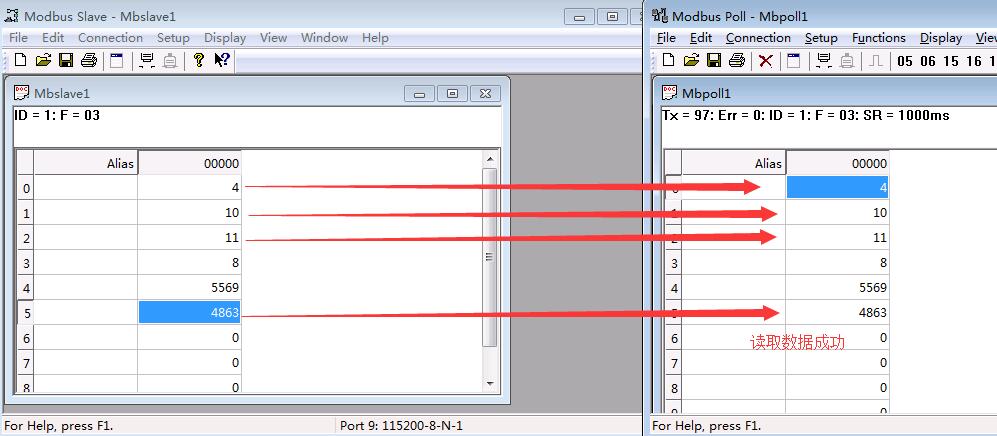

7. 測試結果
