一、資料下載

1、USR-DR404說明書http://imbacareer.com.cn/Download/895.html
2、USR-DR404 AT指令集http://imbacareer.com.cn/Download/1056.html
3、V5虛擬串口:http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、使用直流5V或者12V電源適配器上電

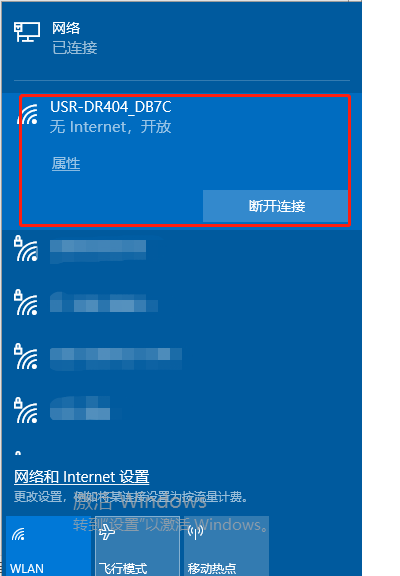

2、DR404出廠默認AP模式，電腦連接DR404的wifi。

3、Wifi網卡顯示DR404MAC后四位，是wifi的后四位。默認沒有wifi密碼。

4、DR404使用USB轉485的串口線接電腦。

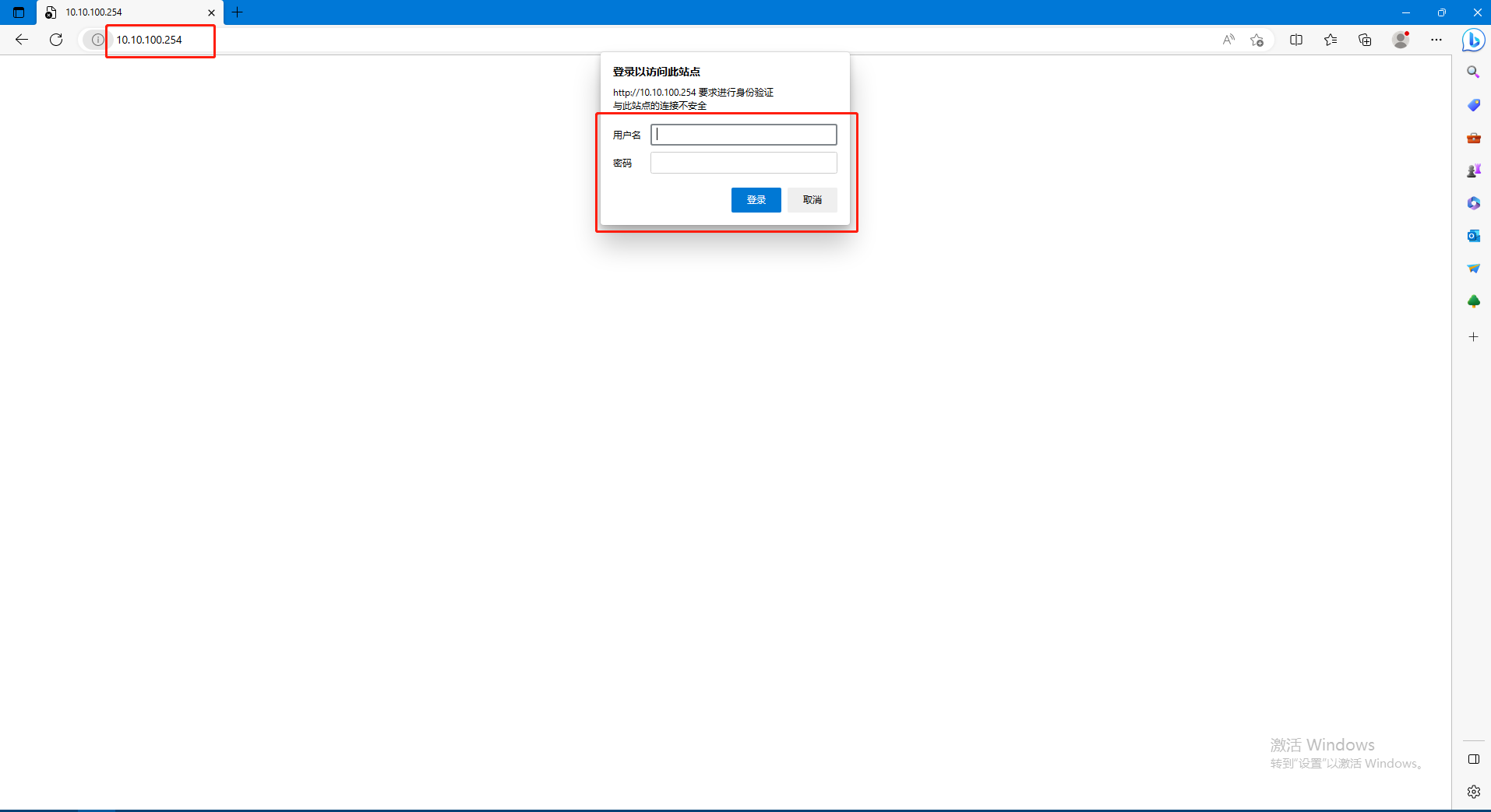

瀏覽器輸入10.10.100.254的IP進入DR404的內置網頁配置參數。

三、設置DR404內置網頁參數

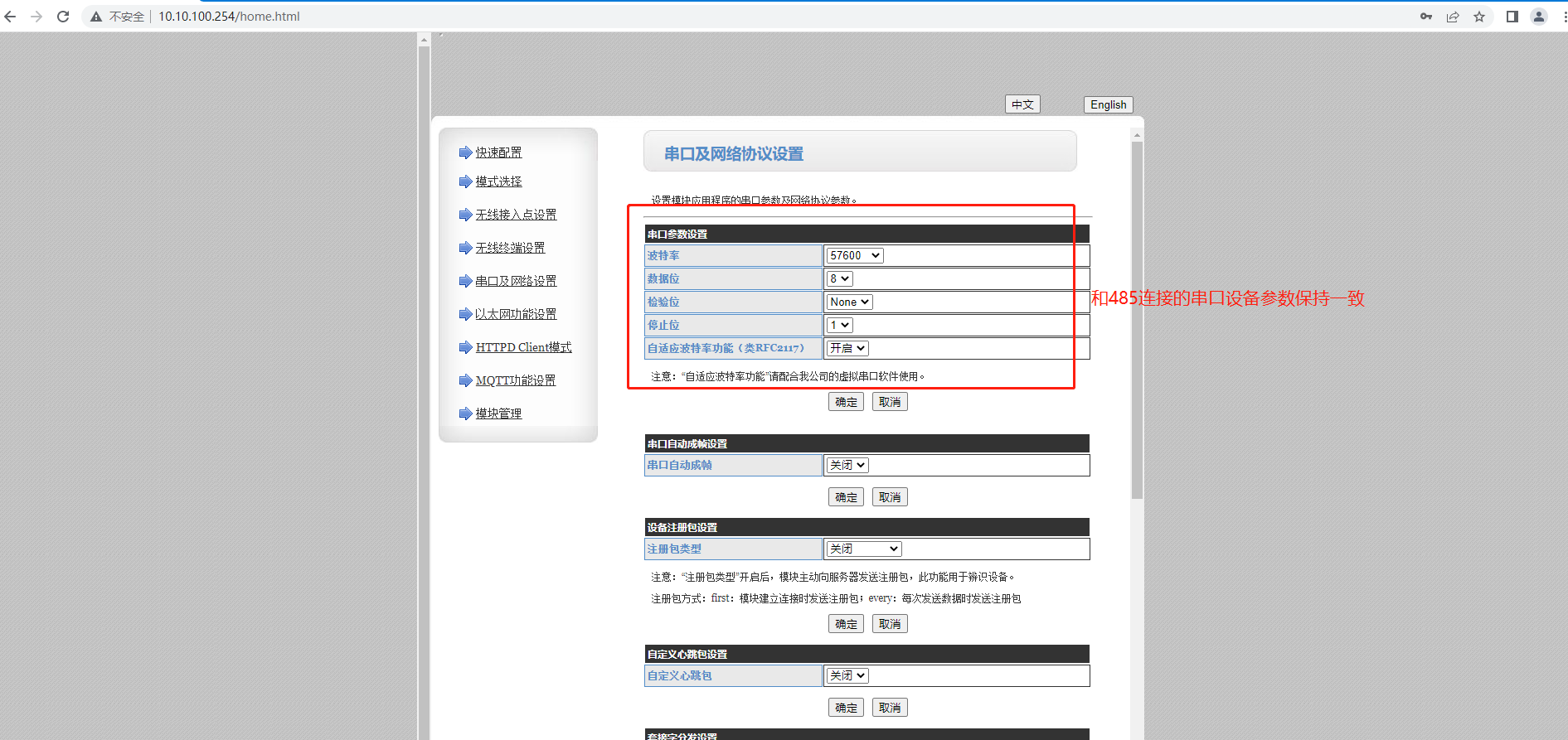

1、登錄之后，在【串口及網絡設置】，設置串口參數和終端設備保持一致（本案例使用USB轉485接電腦，使用串口調試助手模擬終端設備，所以以默認參數為準。）

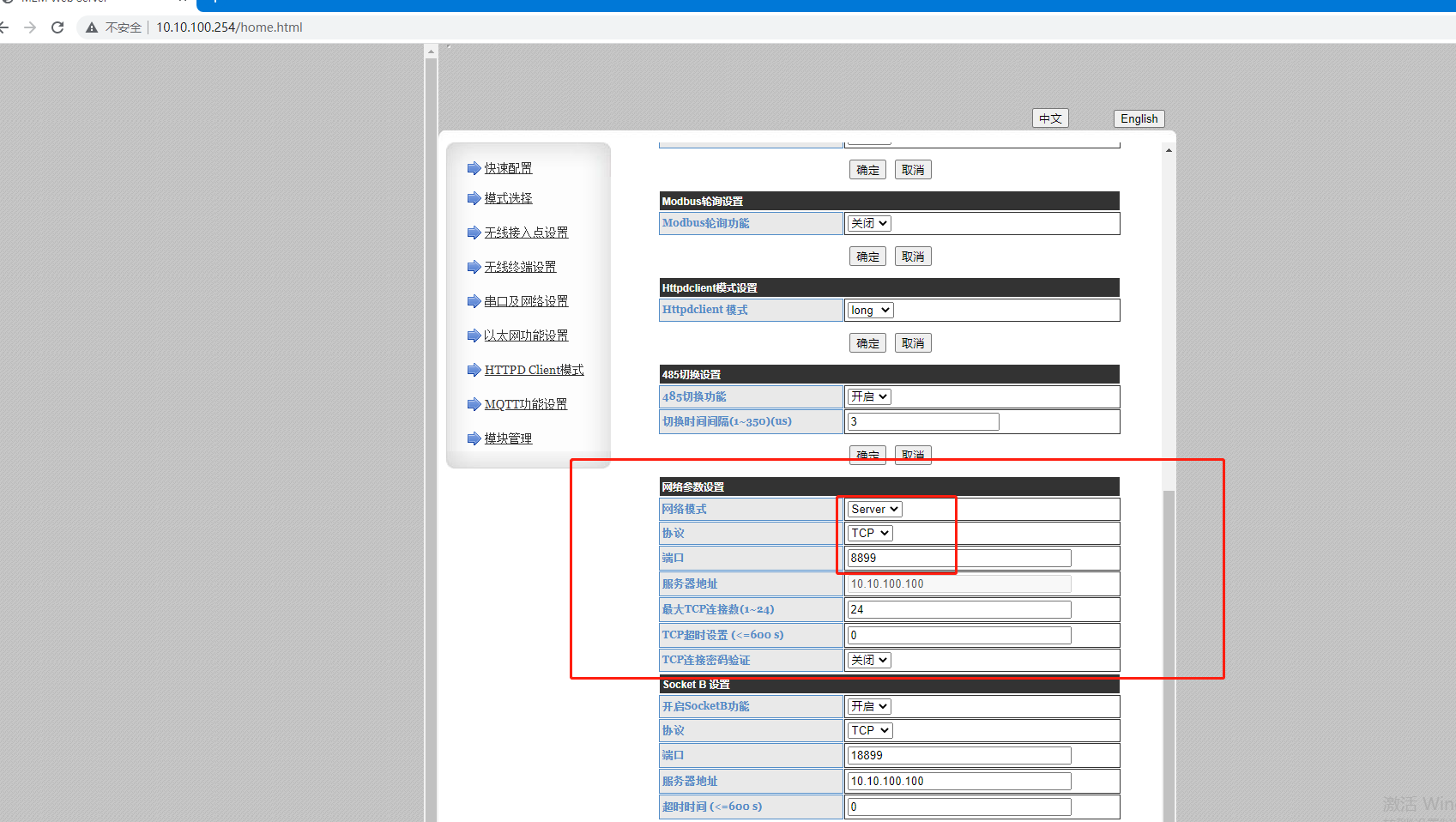

2、【網絡參數設置】設備默認工作方式為Tcp Server，在此模式下只生效端口號。

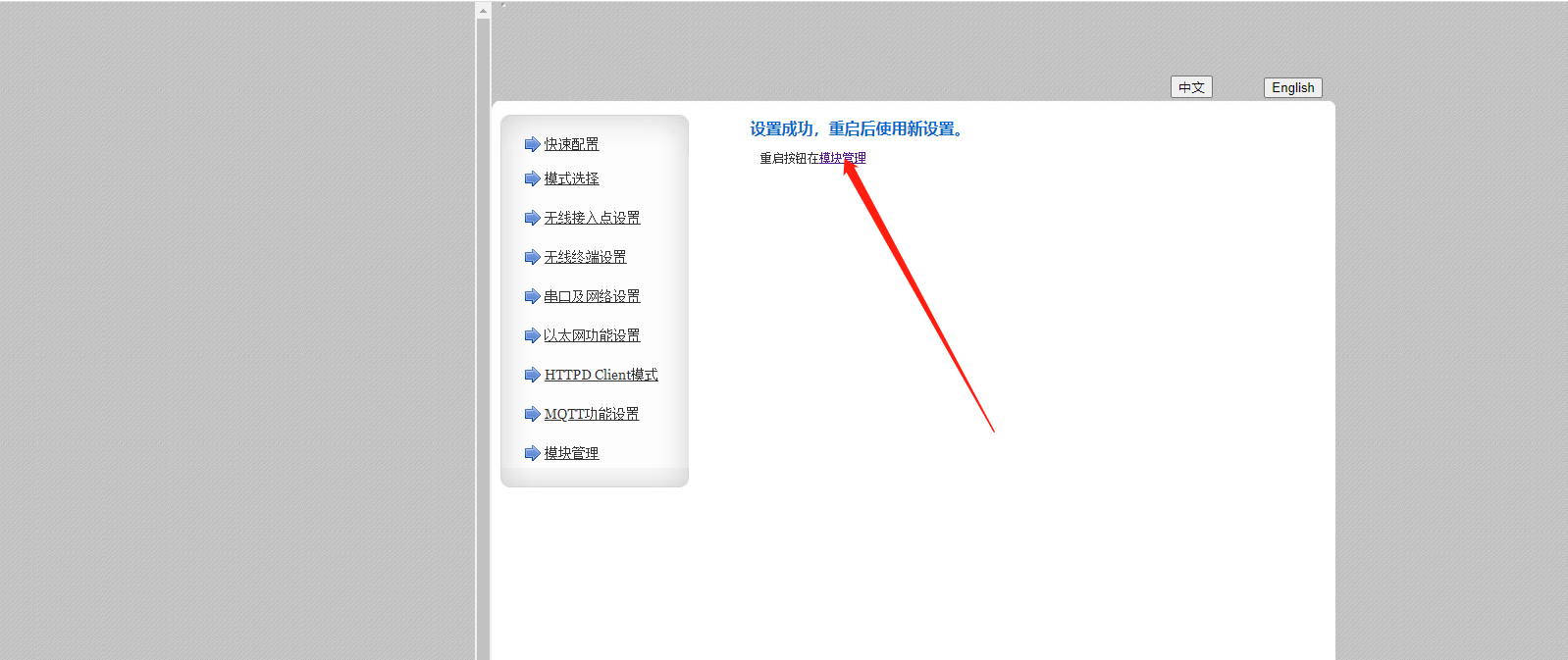

3、參數設置之后點擊【確定】保存重啟設備。

四、虛擬串口參數設置

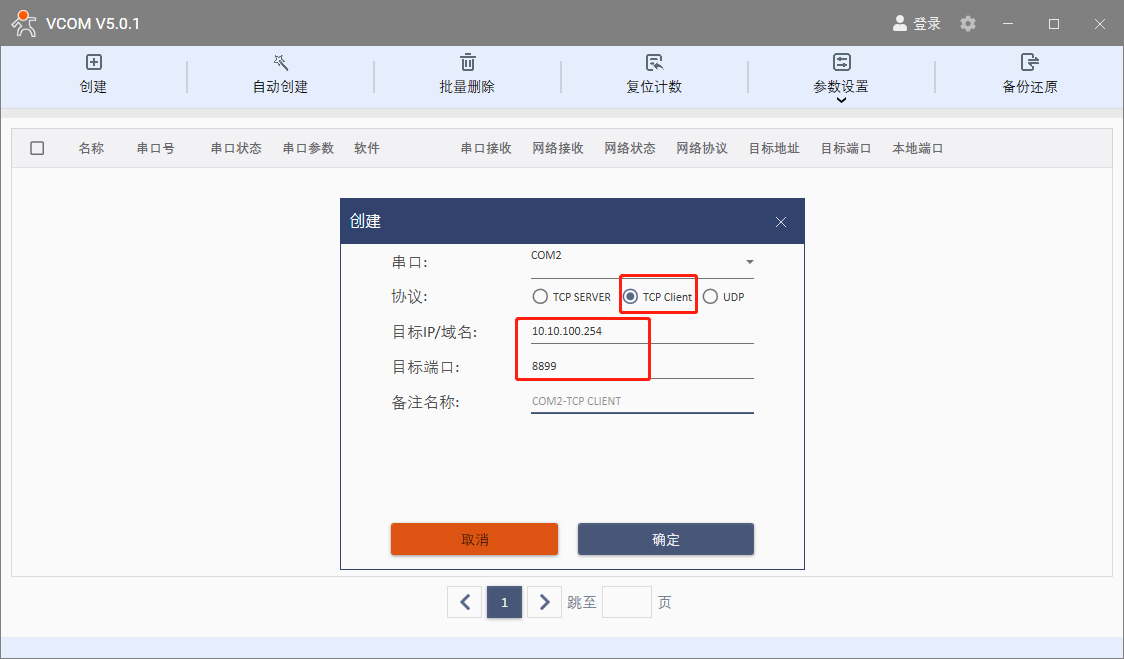

1、下載打開虛擬串口軟件，點擊【創建】

注意：網絡端建立TCP連接注意一端做client,一端做server。

CLIENT的目標IP= SERVER的本地IP

CLIENT的目標端口= SERVER的本地端口

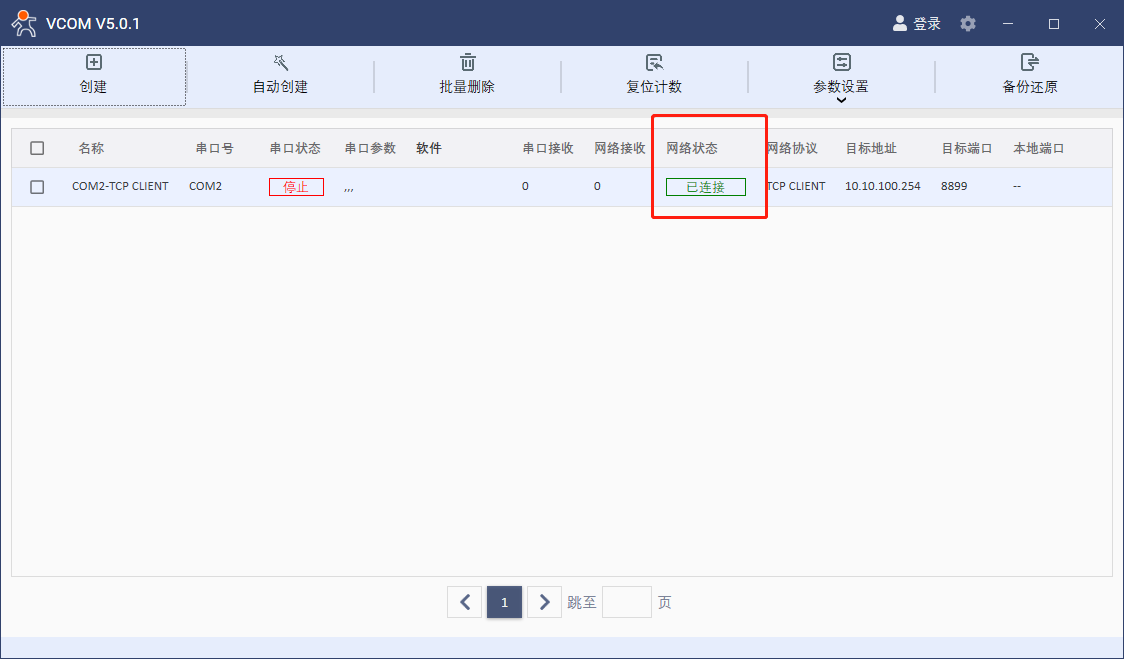

點擊確定之后可以看到虛擬串口的連接狀態為已連接。

五、數據傳輸測試

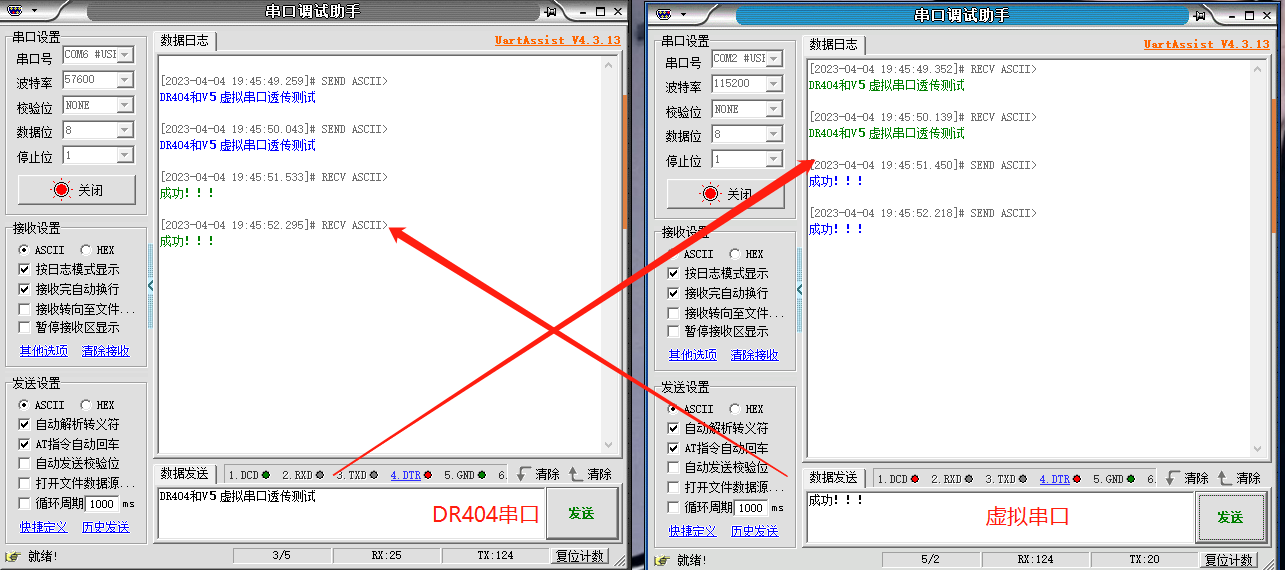

打開兩個串口調試助手，一個是虛擬串口，一個是DR404的串口，可以實現數據互傳。

六、問題排障

1、串口無法傳輸數據，怎么辦？

(1) 檢查 485 A 和 B 接線是否正常，A 接 A 、B 接 B。

(2) 檢查 485 線是否接觸良好，用萬用表測試量是否導通。

(3) 檢查 485 線是否中斷，用萬用表測試量線是否導通。

(4) 485，單向傳輸數據，不允許雙向同時傳輸數據。

2、無法建立 TCP 連接，怎么辦？

(1) DR404 TCP server 電腦關閉防火墻和殺毒軟件，禁用其他網卡。

(2) DR404 TCP server，本地端口不為 0。電腦軟件 TCP client 遠程服務器填 DR404 IP，遠程端口填 DR404 本地端口。

(3) DR404 TCP client ，遠程服務器地址填電腦 IP，遠程端口填電腦本機端口。

TCP CLIENT 的目標 IP=TCP SERVER 的本地 IP。

TCP CLIENT 的目標端口=TCP SERVER 的本地端口（這個端口可以隨意設置，只要不是特殊端口或重復端口就可以）。

(4) 兩個 DR404 要實現一對一對傳，一個設置 TCP server，另一個設置 TCP client。

(5) DR404 TCP server，虛擬串口軟件 TCP client。

(6) DR404 TCP client，虛擬串口軟件 TCP server。

3、進不去內置網頁，怎么辦？

(1) 檢查 WIFI 是否連接成功。

(2) 清除瀏覽器所有緩存，更換瀏覽器。

(3) 手機連接此 WIFI 看看能否進入。

(4) 默認 IP 為 10.10.100.254，確認設備此時的 IP 是多少。

用戶名和密碼均為：admin。

撰寫人：于冰
