  一、實現功能

  實現數據的遠程監控

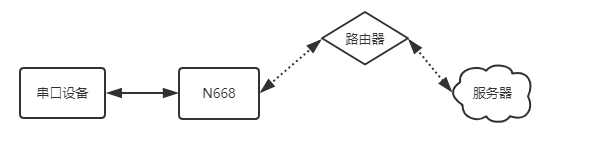

  二、數據流向

  三、資料下載

  1、串口服務器N668說明手冊

  2、N668軟件設計手冊

  3、N668設置軟件

  4、串口調試助手

  四、測試

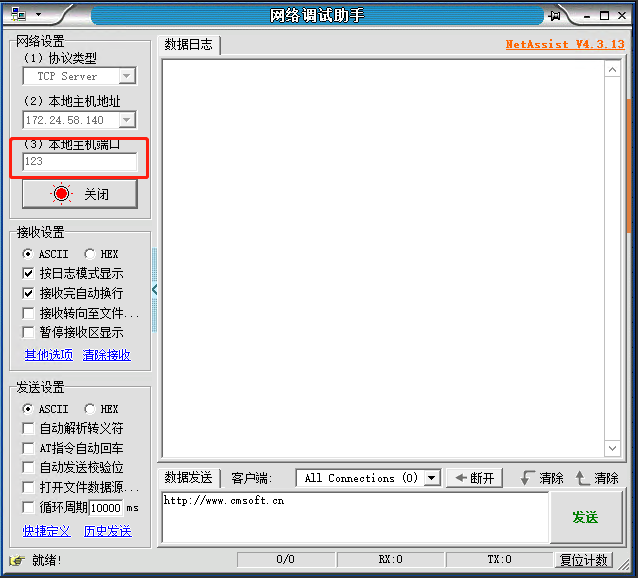

  1、先在服務器端打開一個網絡調試助手，設置成TCP server，本地端口號可隨意設置，只要不是特殊端口或重復端口就可以(以123為例)，點擊開始監聽。

  2、將USR-N668的串口通過串口線(或USB 轉串口線)與PC相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給668供電。

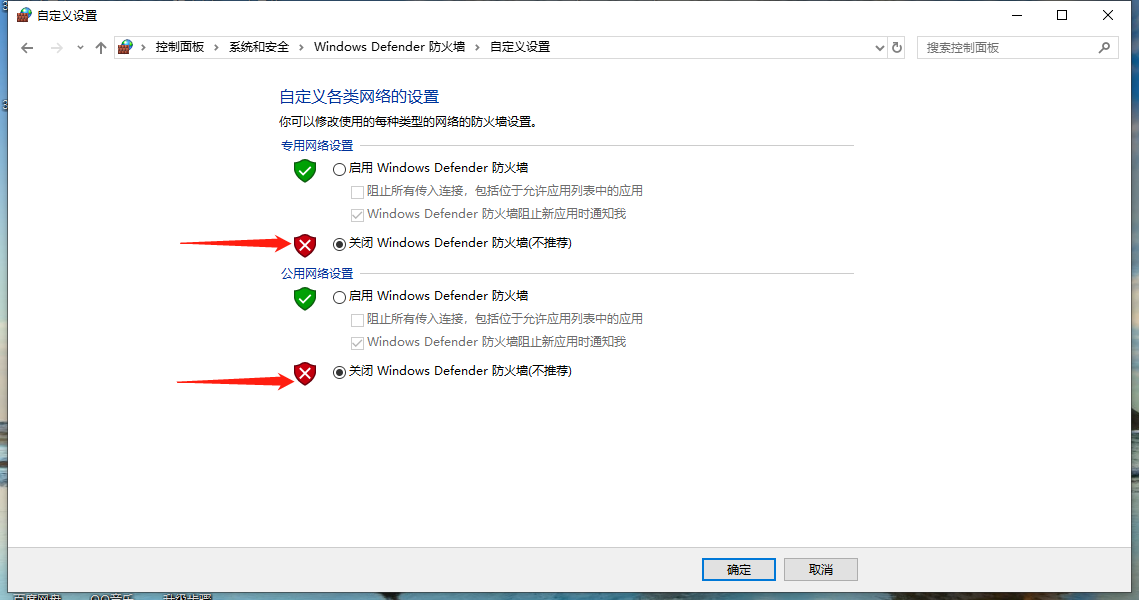

  3、按路徑：控制面板找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  4、給電腦設置靜態IP，設置成668同網段IP:192.168.0.201 。

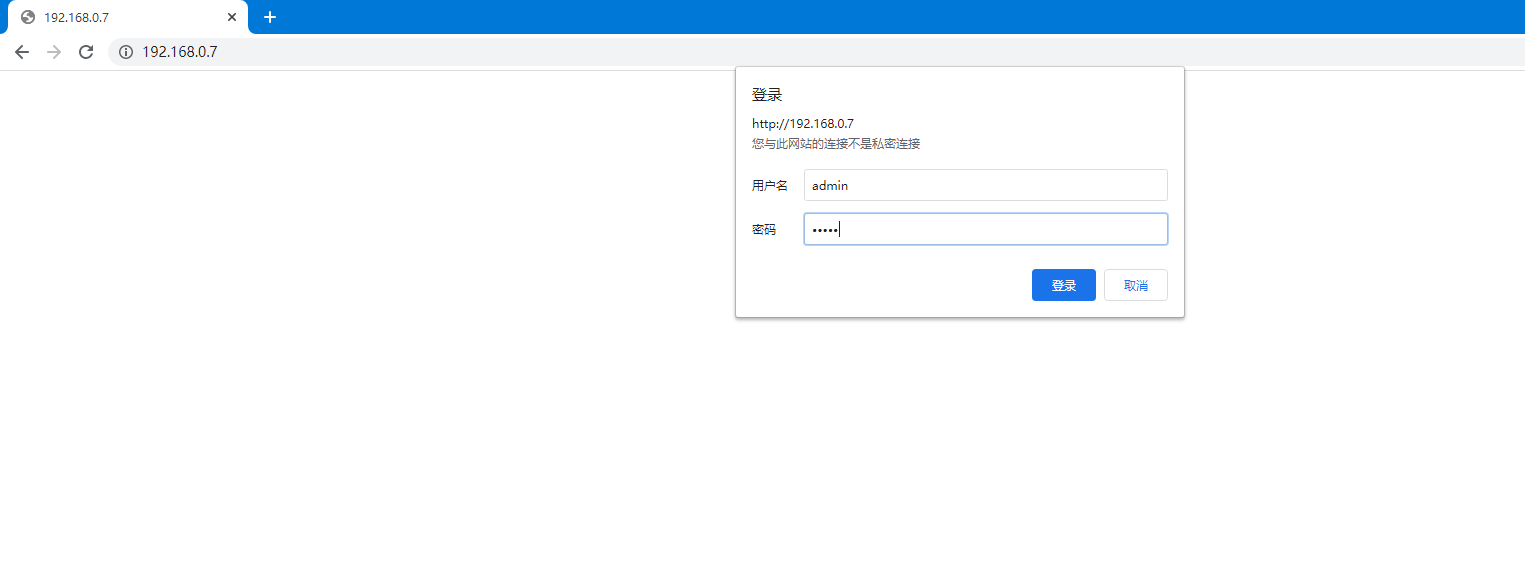

  5、打開瀏覽器，進入668的內置網頁，默認IP為：192.168.0.7，用戶名和密碼均為admin。(進不去內置網頁：清除瀏覽器所有緩存，更換其他瀏覽器進行嘗試)

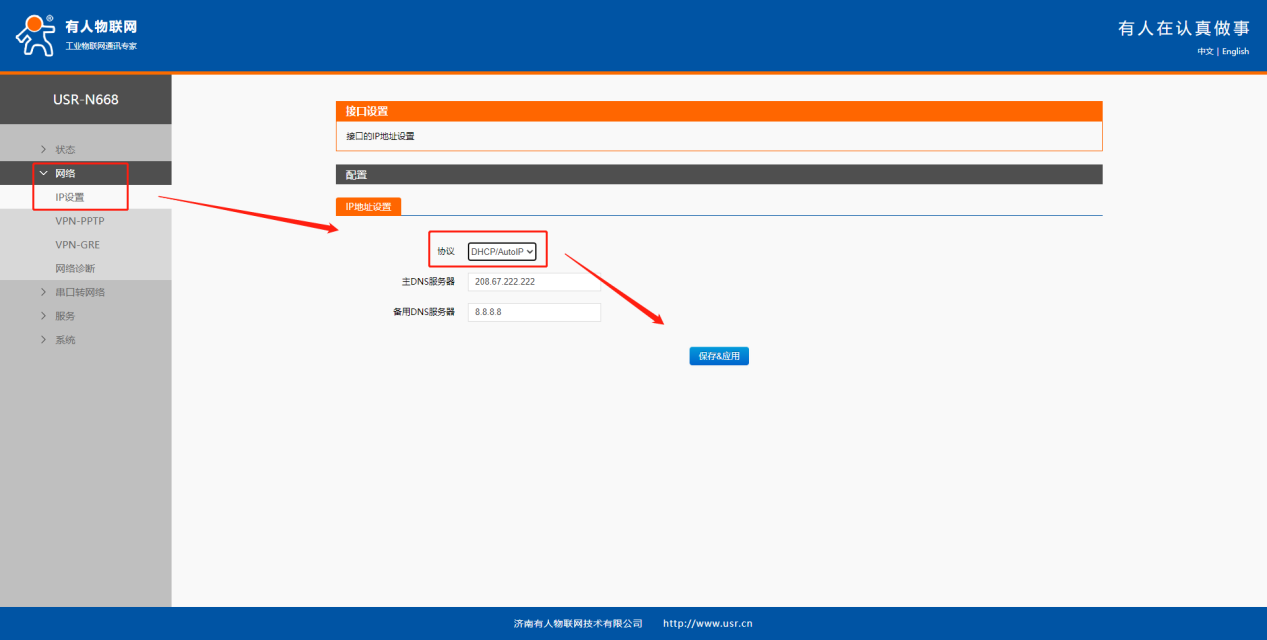

  6、網絡IP設置中，設置為DHCP動態IP。

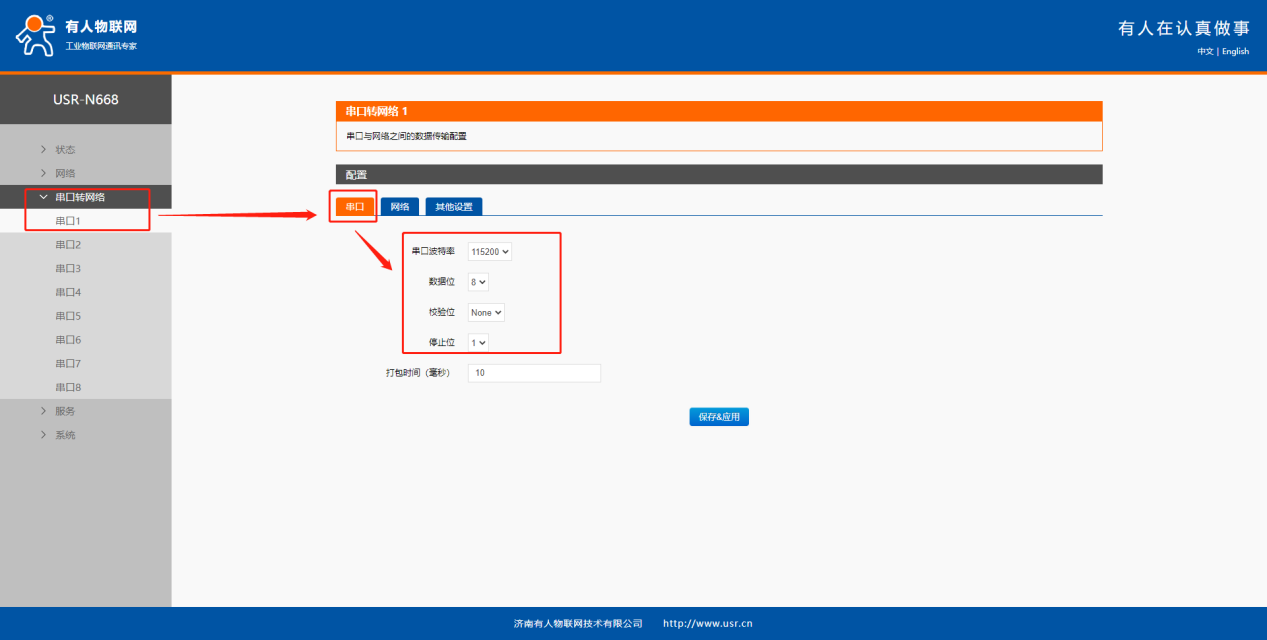

  7、串口轉網絡確認確認串口參數是115200，N,8,1。

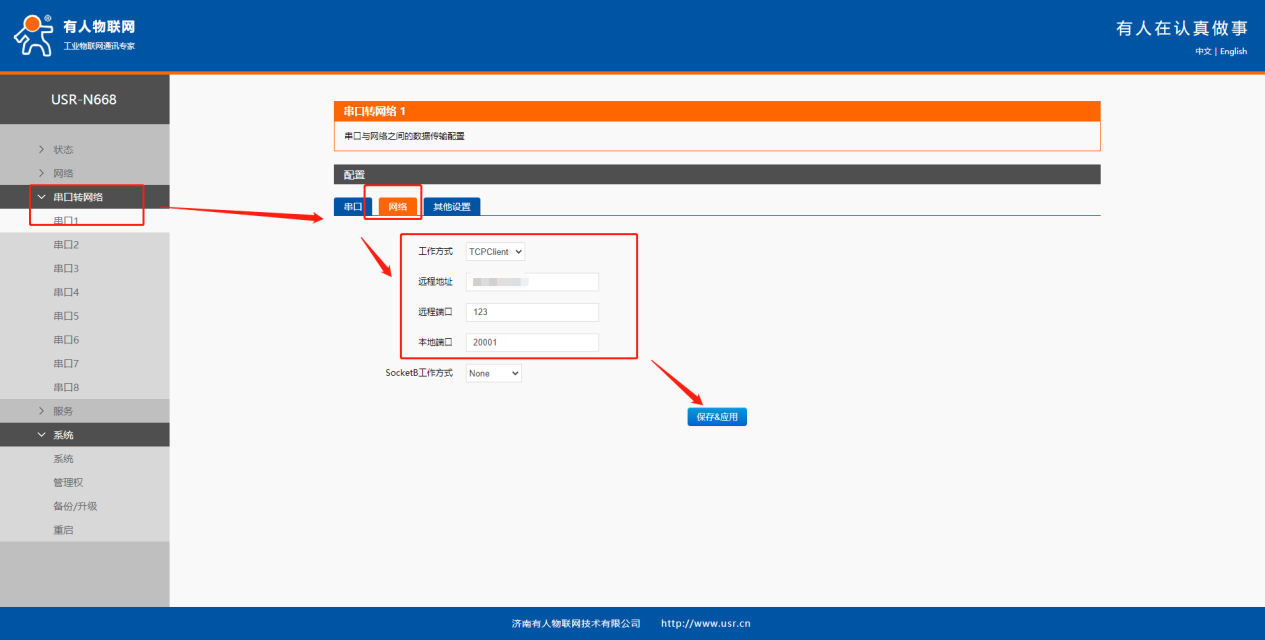

  8、串口轉網絡確認工作方式為：TCP CLIENT，本地端口號為20001，遠程端口是123。

  TCP CLIENT的目標IP=TCP SERVER的本地IP

  TCP CLIENT的目標端口=TCP SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

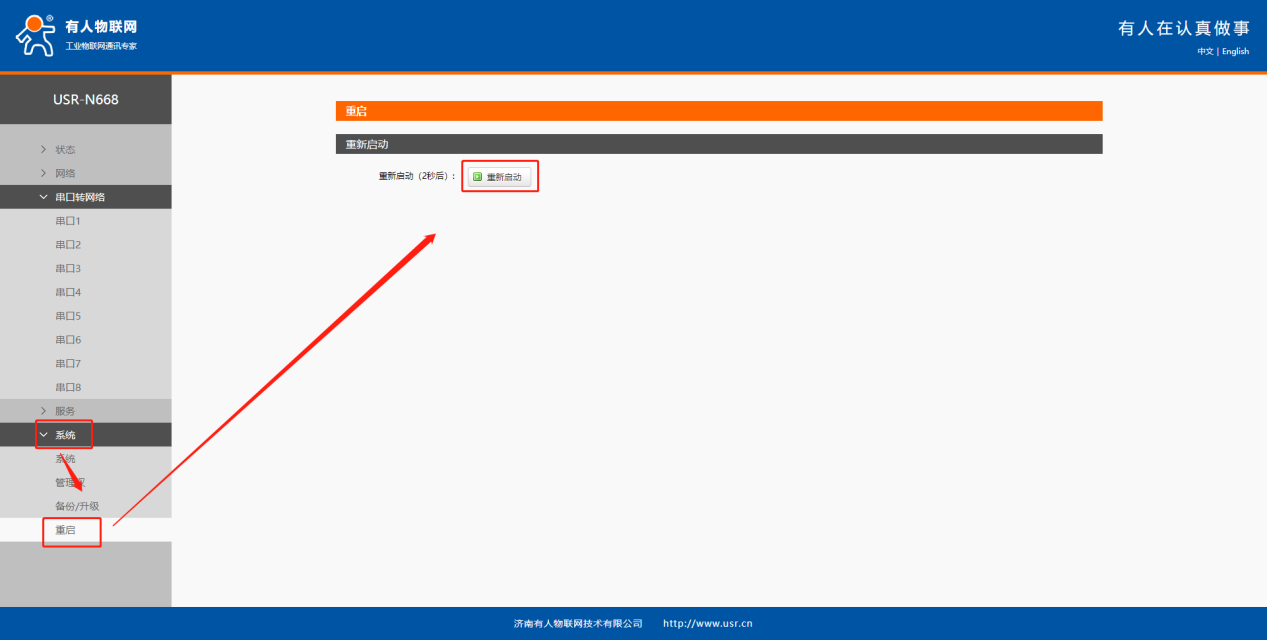

  9、系統頁面重啟設備，參數需要重啟生效。

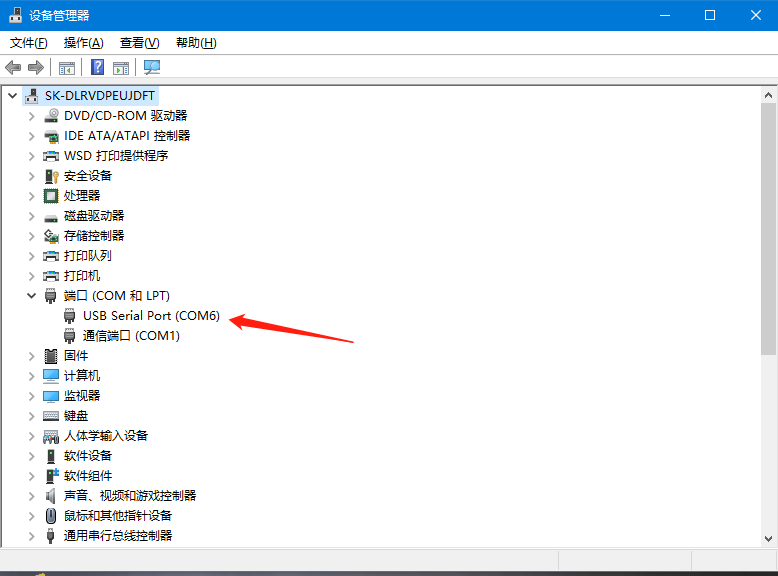

  10、打開測試軟件“USR-TCP232-Test.exe”，串口端設置，選擇已經確認的COM口(可在設備管理器確認)以及串口參數，串口波特率設置為115200，串口參數設置為None/8/1，點擊打開，打開串口。

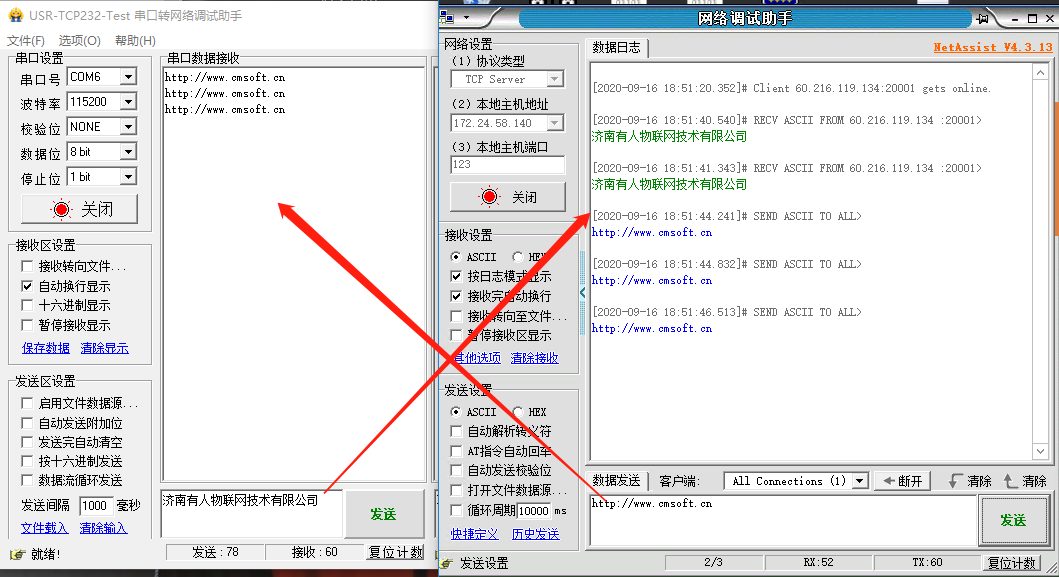

  11、在串口和網絡之間進行數據收發測試，串口到服務器的數據流向是：PC串口->668串口->668以太網口->服務器;服務器到串口的數據流向是：服務器->668以太網口->668串口->PC串口。具體演示如下圖所示：

  USR-N668基本測試通信和使用方案：http://imbacareer.com.cn/Faq/304.html
