  雙串口服務器USR-TCP232-410S資料

  M4設置軟件下載連接

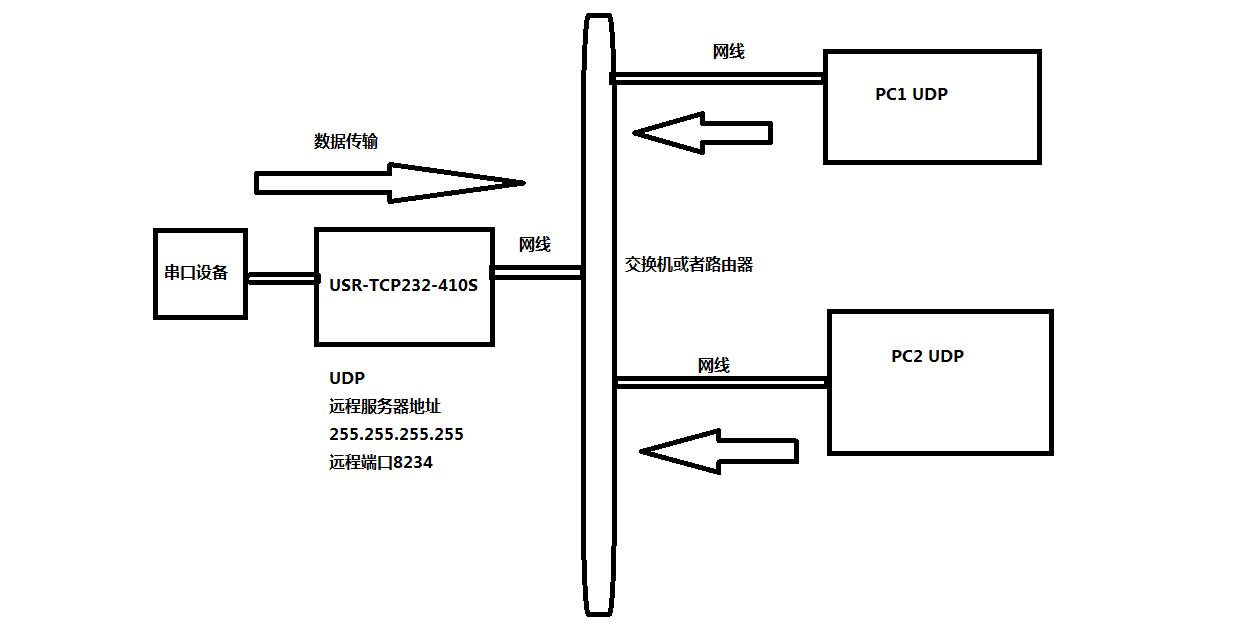

連接框圖

  一、調試方法準備工作：

  雙串口服務器USR-TCP232-410S使用直流電源適配器12V供電。

  用USB-RS232串口線接電腦和USR-TCP232-410S 232串口。

  410S網口用網線連接電腦網口，電腦IP和USR-TCP232-410S的IP設置同一網段。

  二、參數設置：

  USR-TCP232-410S網口用網線連接電腦網口，電腦IP和USR-TCP232-410S的IP設置同一網段。USR-TCP232-410S默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.0.1。

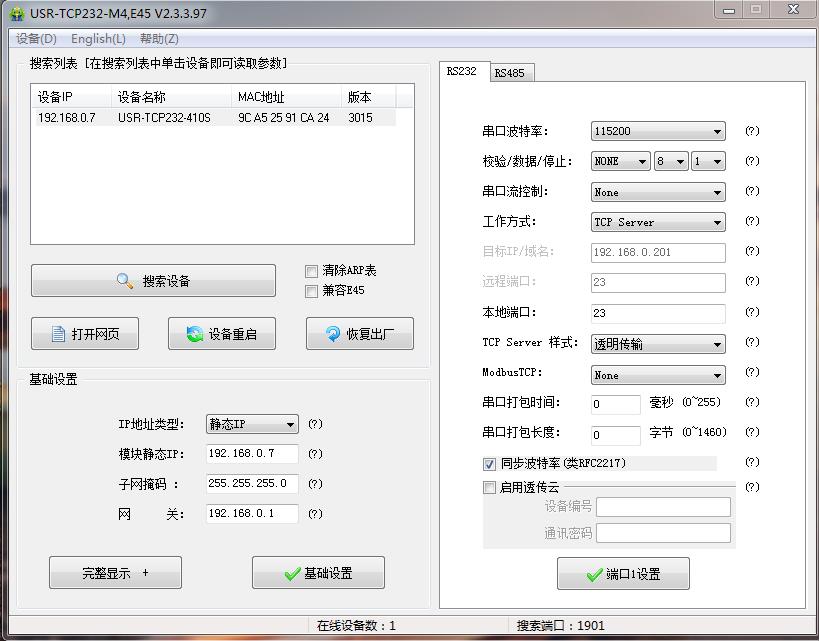

  1、修改IP獲取方式DHCP：

  用M4設置軟件搜索USR-TCP232-410S的IP，192.168.0.7，USR-TCP232-410S用串口設置軟件設置DHCP，動態獲取IP。

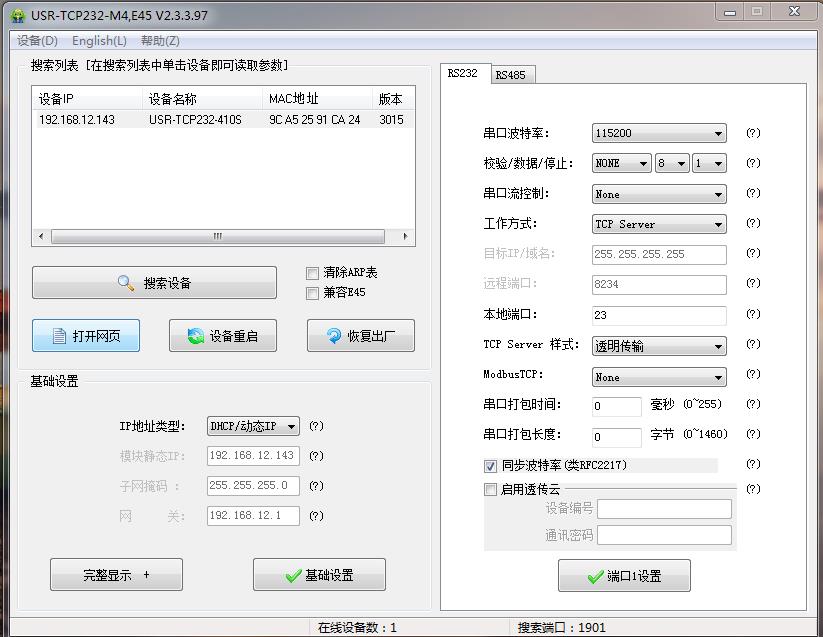

  2、連接路由器搜索IP：

  410S網口用網線接路由器，電腦也連接同一個路由器。用M4設置軟件搜索USR-TCP232-410S的IP 192.168.12.143

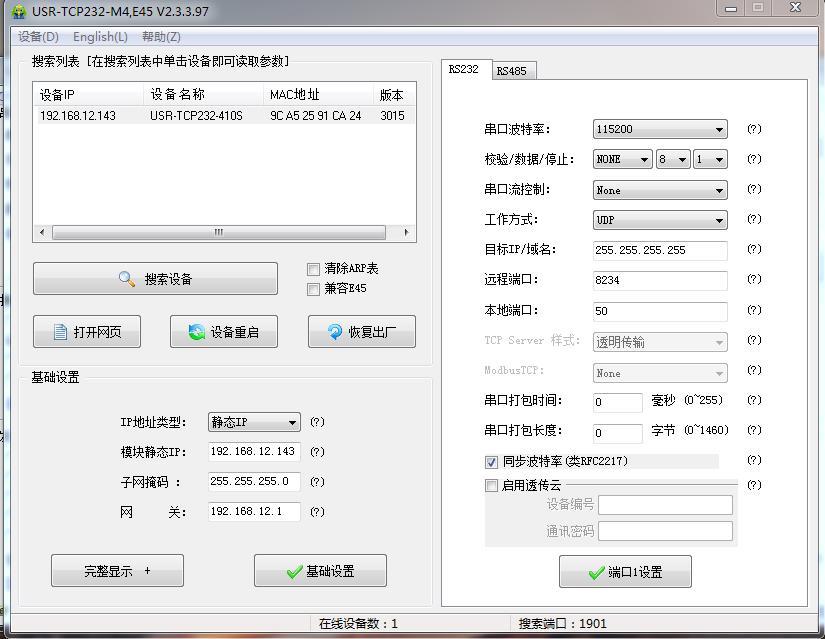

  3、設置UDP廣播參數：

  USR-TCP232-410S 工作方式UDP 目標IP 255.255.255.255 遠程端口8234 本地端口50

  三、數據傳輸調試：

  在電腦下載，并安裝打開USR-TCP232-TEST 串口網絡助手。建立UDP連接，USB-RS232串口線接第一個電腦，就可以實現410S串口和網絡之間數據傳輸。

  2個電腦和410S連接同一個路由器，其他電腦下載并安裝打開USR-TCP232-TEST 串口網絡助手，同樣建立UDP連接，實現410S串口數據通過UDP廣播發給2個電腦UDP接收。

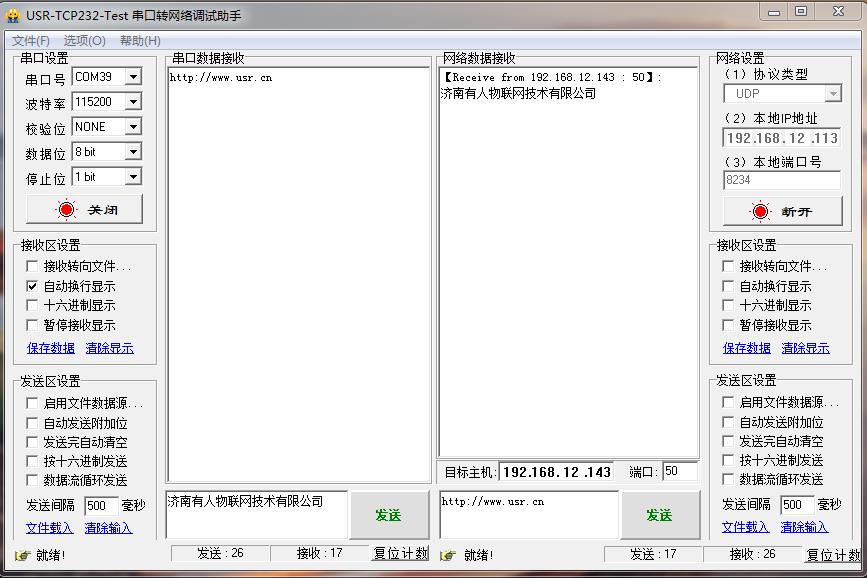

  第一臺電腦的USR-TCP232-TEST軟件

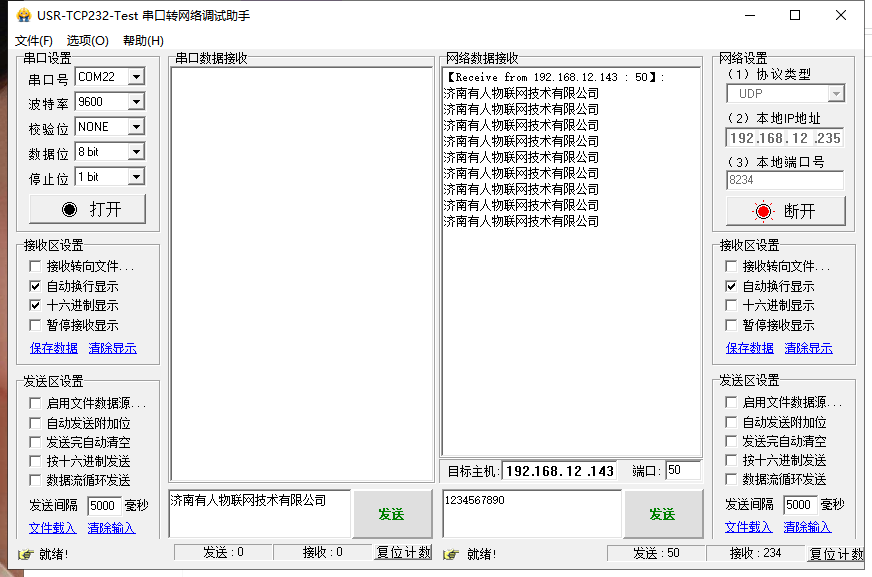

  第二臺電腦的USR-TCP232-TEST軟件
