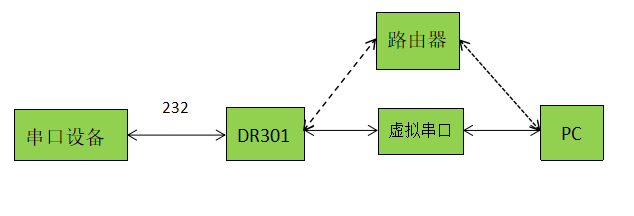

  一、數據流向：

  二、實現功能：

  串口設備與上位機間的數據透傳。

  三、資料下載：

  說明書：http://imbacareer.com.cn/Download/900.html

  軟件設計手冊：http://imbacareer.com.cn/Download/901.html

  設置軟件：http://imbacareer.com.cn/Download/257.html

  串口調試助手：http://imbacareer.com.cn/Download/27.html

  虛擬串口：http://imbacareer.com.cn/Download/924.html

  四、測試

  1、將301(USR-DR301，簡稱301)的串口通過串口線(或USB 轉串口線)與pC相連接，通過網線將串口服務器DR301的網口pC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給301供電。

  2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態Ip，設置成301默認目標Ip:192.168.0.201 。

  301作為TCp Client，虛擬串口作為TCp Server

  4、打開設置軟件

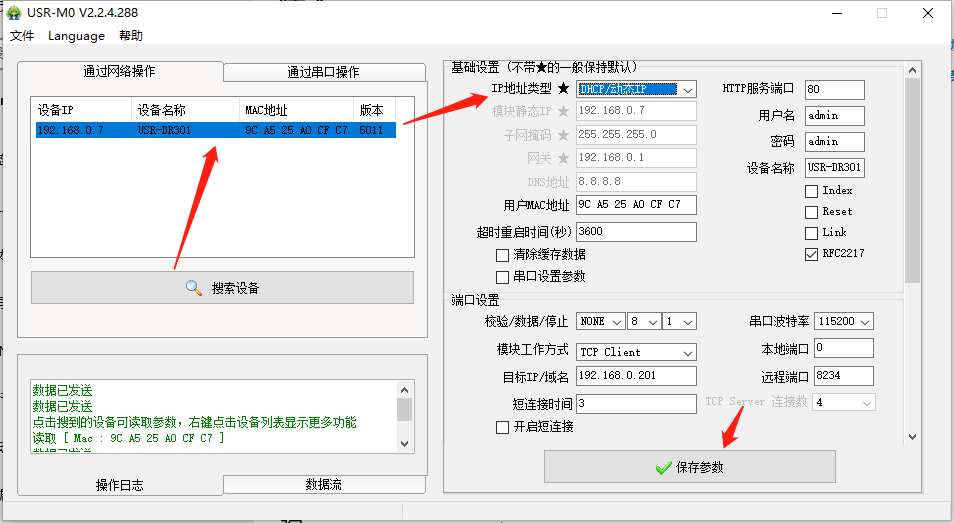

  點擊“搜索設備”當搜索列表中出現301的設備后，單擊搜索到的設備，右邊基礎設置，在“Ip地址類型”將靜態Ip改為DHCp動態獲取，點擊保存參數。

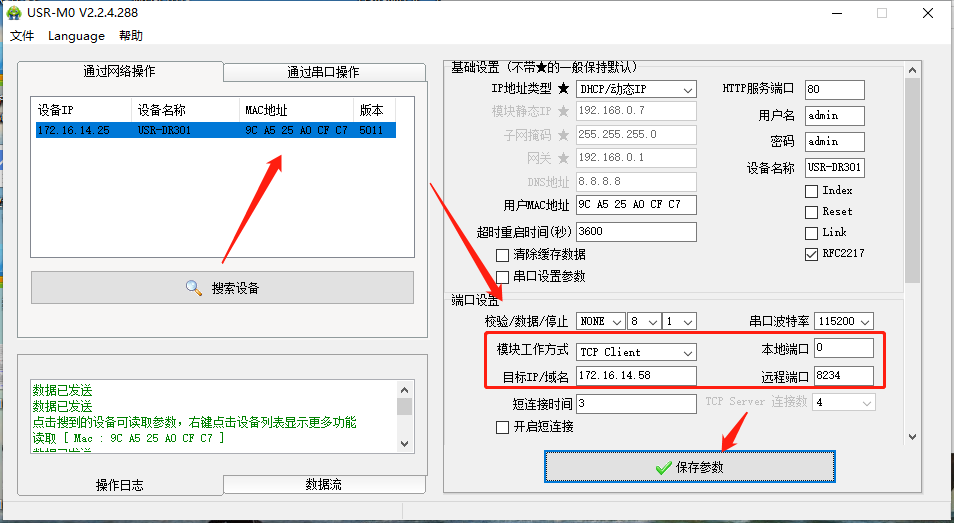

  5、301和pC均連接同一個路由器，點擊“搜索設備”，可以看到，301的Ip為路由器分配的Ip：172.16.14.25。

  模塊工作方式：TCp Client

  本地端口：0

  目標Ip/域名：172.16.14.58(此時pC的Ip)

  遠程端口：8234(此時pC的端口)

  TCp CLIENT的遠程Ip=TCp SERVER的本地Ip

  TCp CLIENT的目標端口=TCp SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

  設置完參數后點擊保存參數。

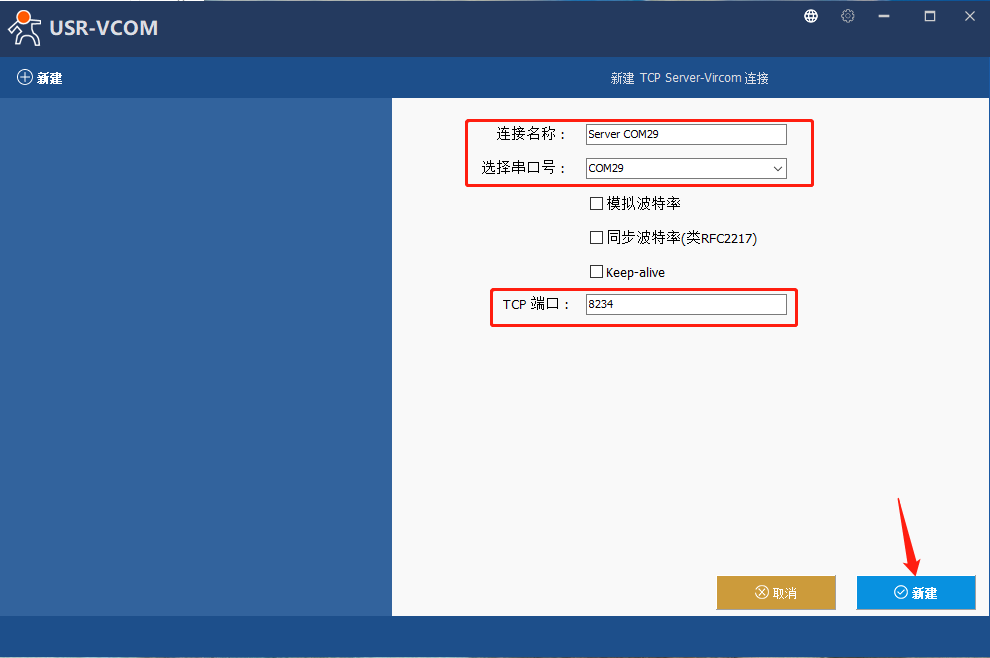

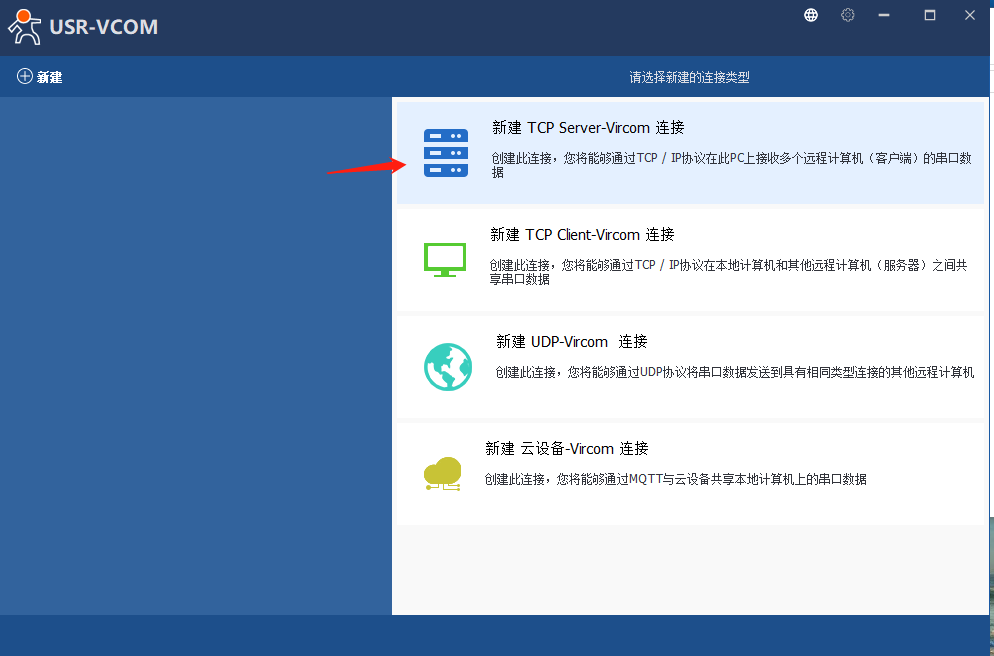

  6、打開虛擬串口軟件，點擊“新建TCpServer-Vircom連接”，選擇新的串口號(為了避免串口沖突，盡量往大選)，此處以COM29為例，TCp端口設為8234，點擊新建，可以看到自己剛剛創建的虛擬串口。

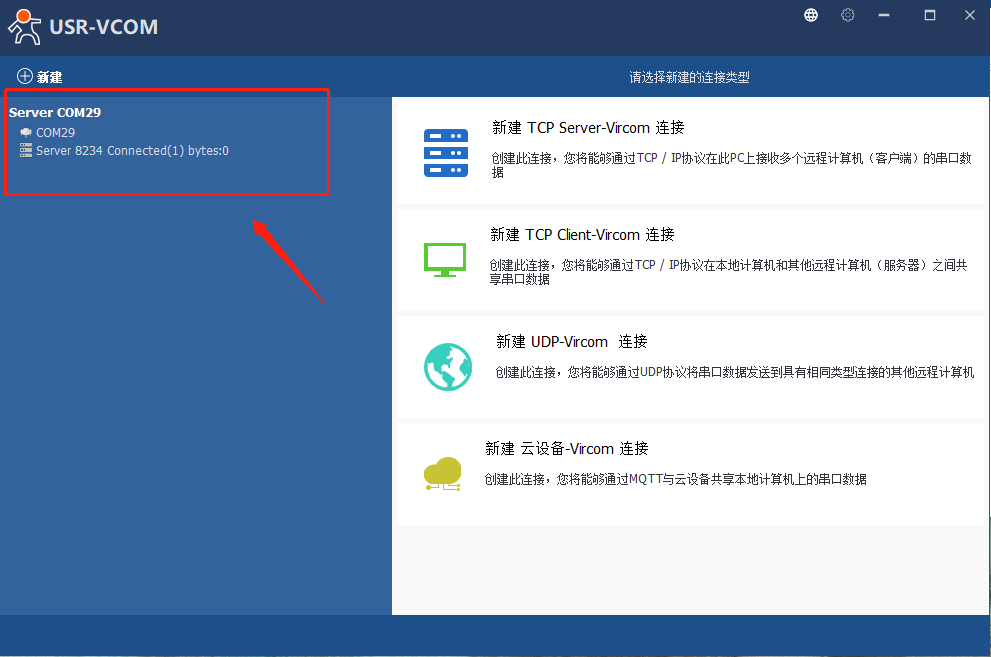

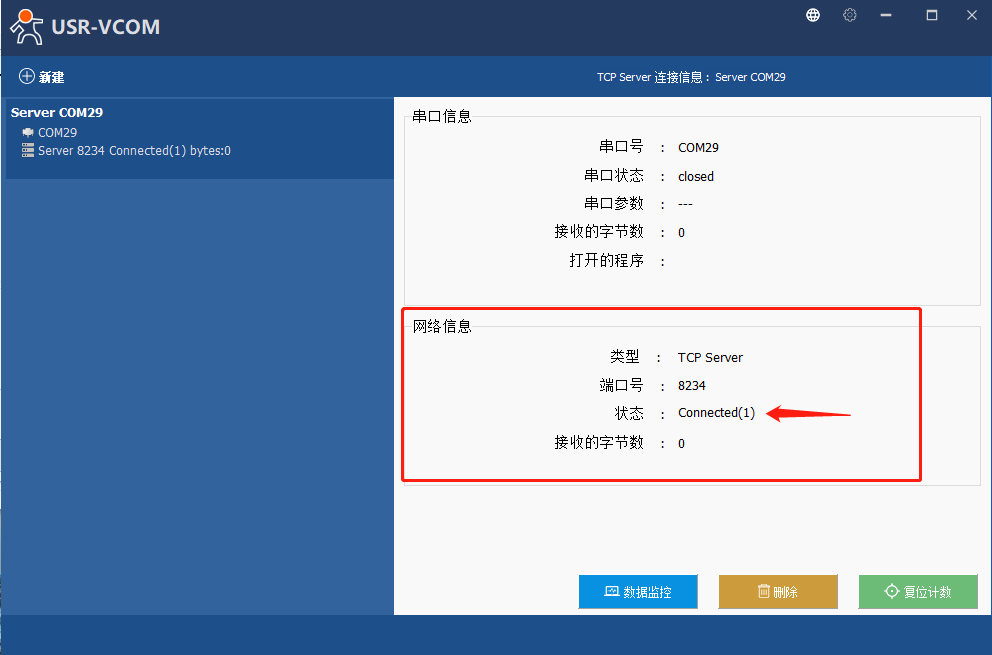

  7、點擊新建立的虛擬串口，可以看到網絡信息狀態顯示Connected(1)，代表已經建立連接。

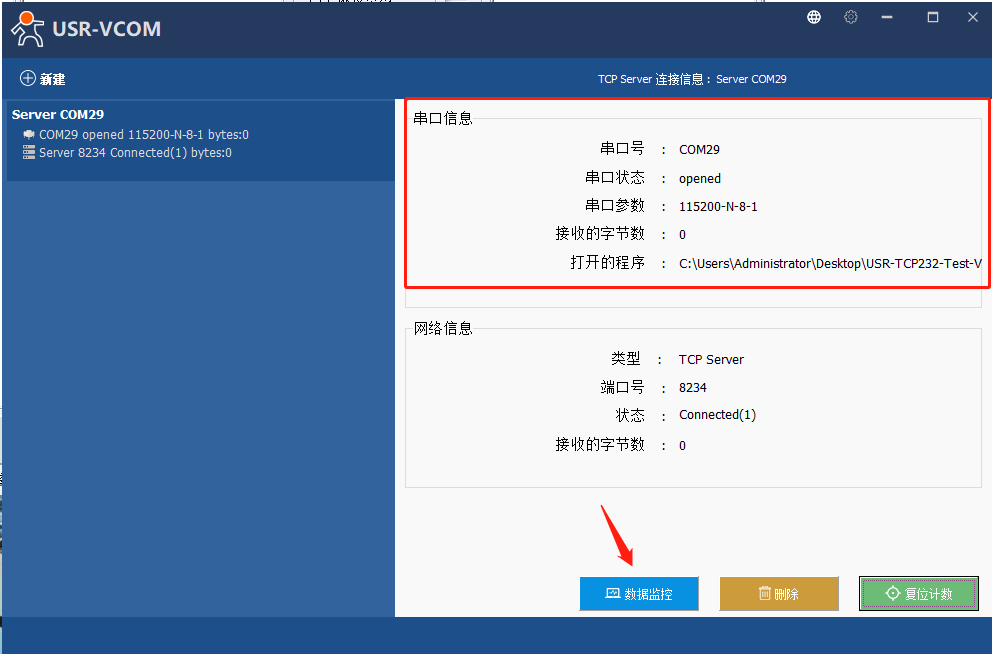

  8、打開兩個串口調試助手軟件，串口端選擇正確的串口(設備插在電腦上所識別到的COM口可在設備管理器--端口處查看)以及串口參數，301出廠默認115200，N，8，1。打開創建的虛擬串口后，虛擬串口界面顯示串口信息為：Opened。

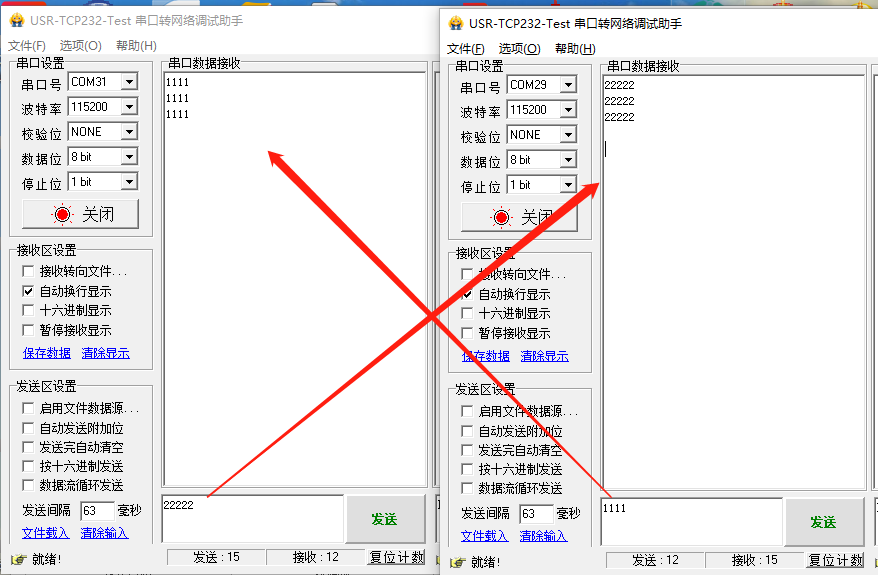

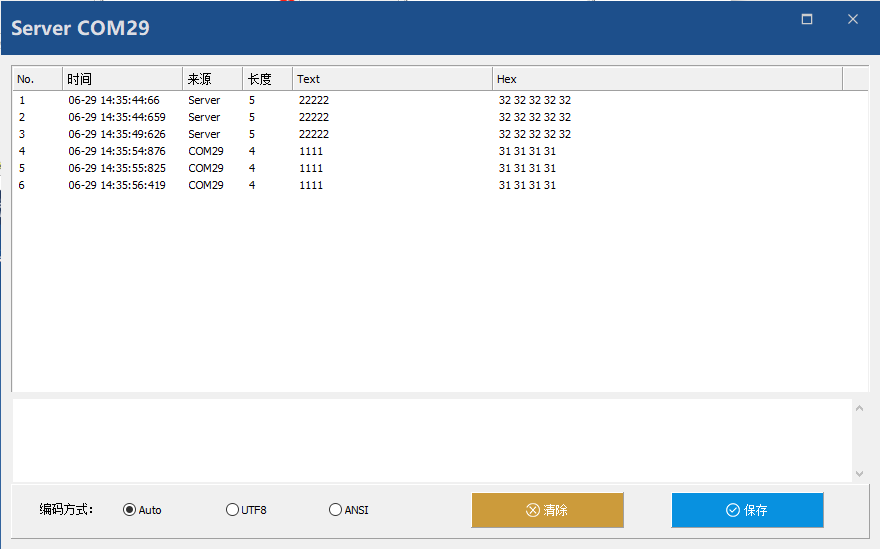

  9、點擊“數據監控”，即可監控我們所發送的具體數據，具體測試截圖如下：

  301作為TCp Server，虛擬串口作為TCp Client

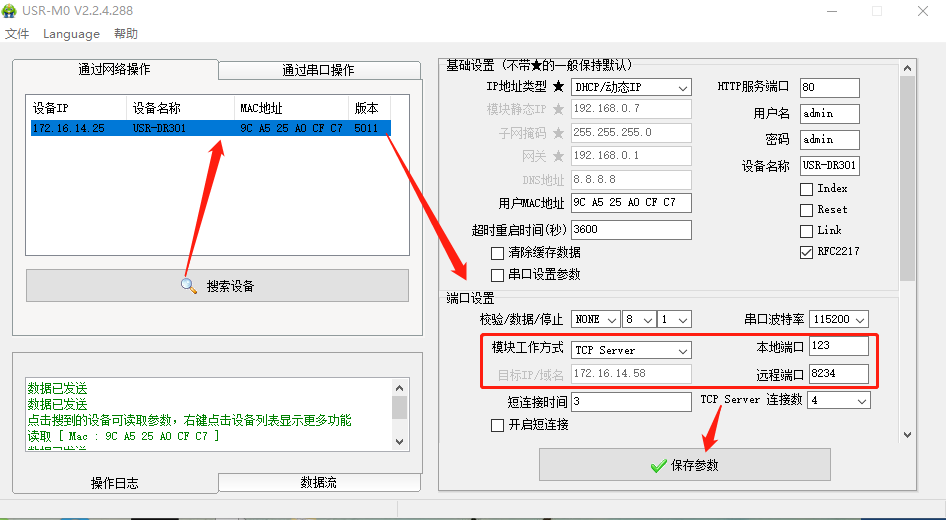

  10、301和pC均連接同一個路由器，點擊“搜索設備”，可以看到，301的Ip為路由器分配的Ip：172.16.14.25。

  模塊工作方式：TCp Server

  本地端口：123

  目標Ip/域名：不用填寫

  遠程端口：8234

  TCp CLIENT的遠程Ip=TCp SERVER的本地Ip

  TCp CLIENT的目標端口=TCp SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

  設置完參數后點擊保存參數。

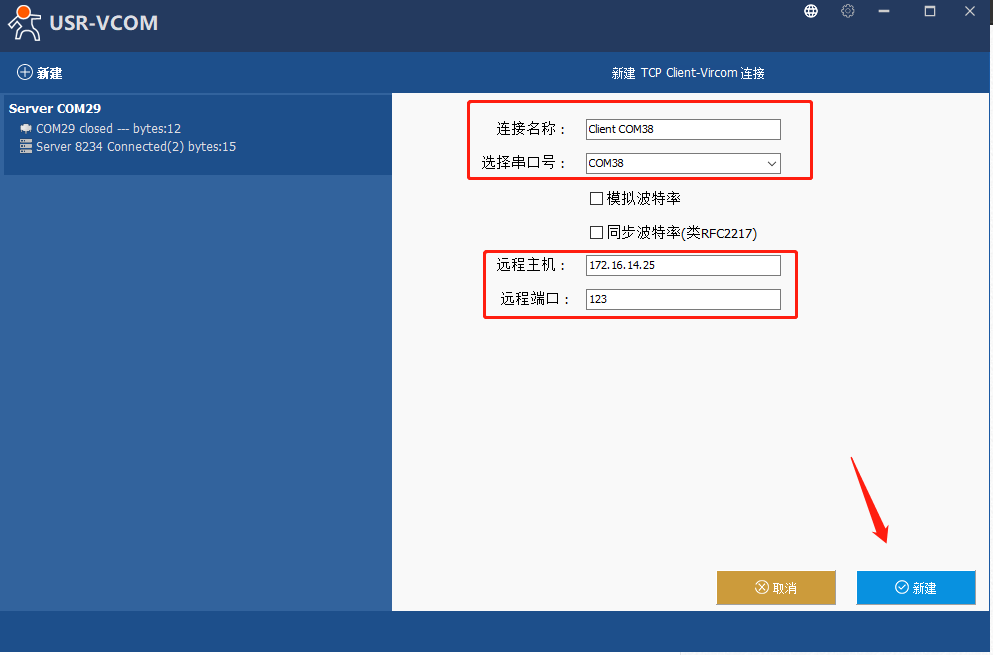

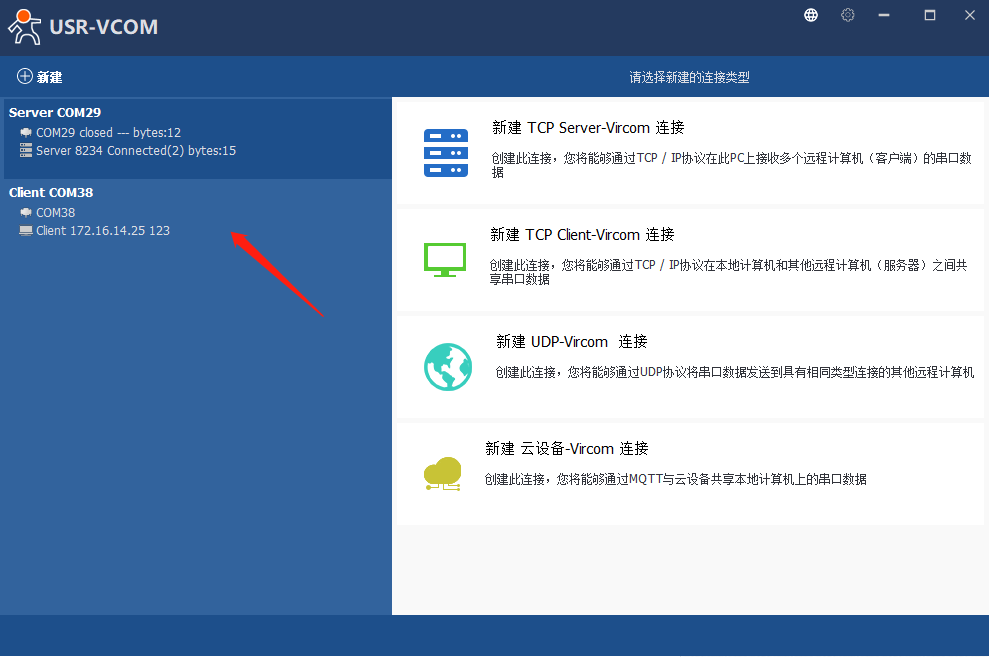

  11、打開虛擬串口軟件，點擊“新建TCp Client-Vircom連接”，選擇新的串口號(為了避免串口沖突，盡量往大選)，此處以COM38為例，遠程主機：172.16.14.25(路由器分配給301的Ip)，遠程端口設為123，點擊新建，可以看到自己剛剛創建的虛擬串口。

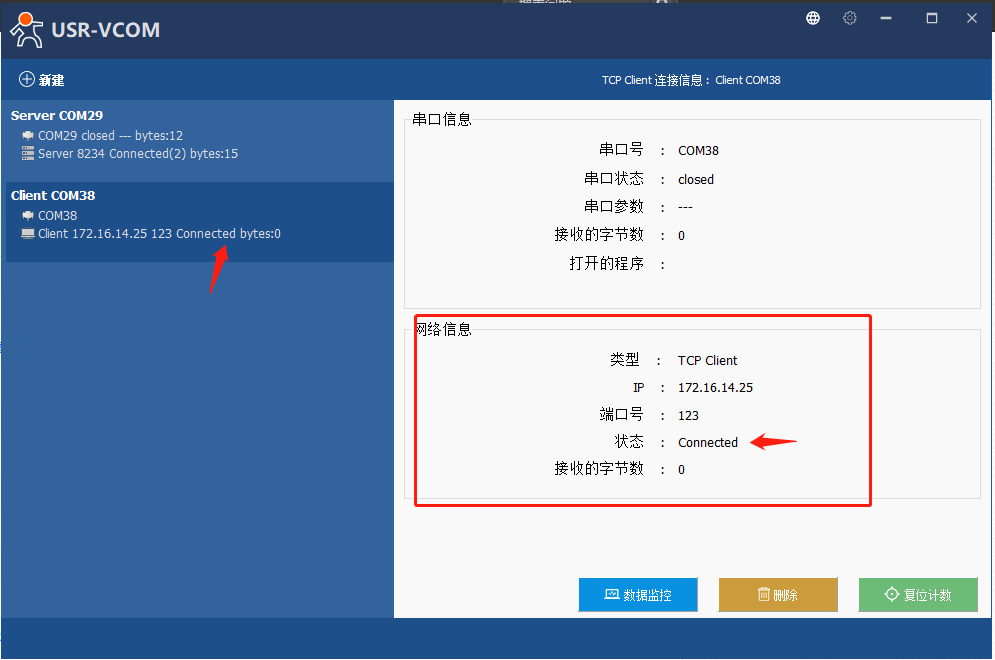

  12、點擊新建立的虛擬串口，可以看到網絡信息狀態顯示Connected，代表已經建立連接。

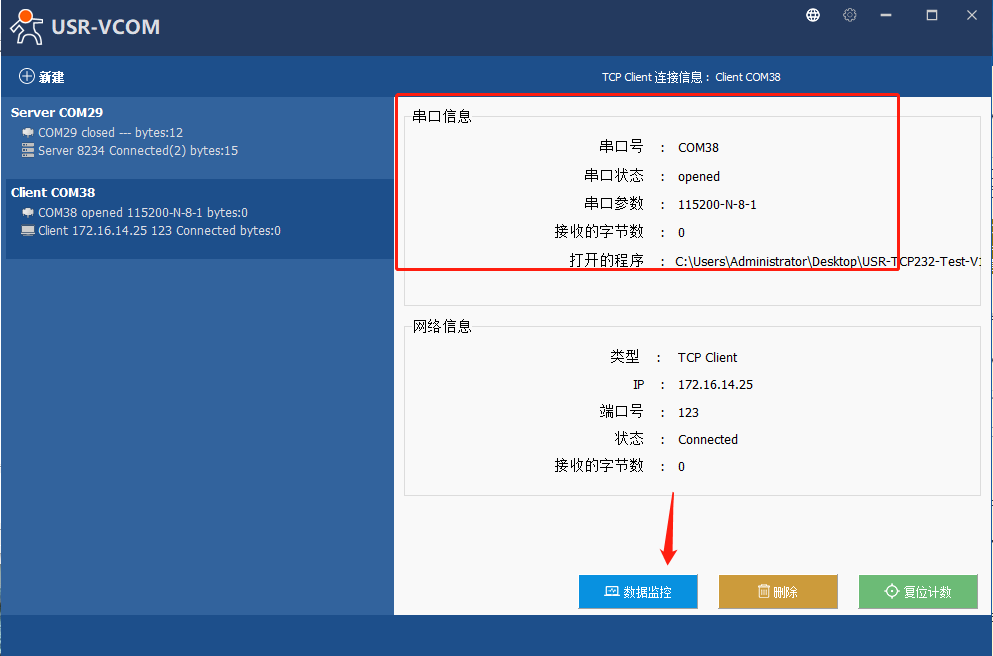

  13、打開兩個串口調試助手軟件，串口端選擇正確的串口(設備插在電腦上所識別到的COM口可在設備管理器--端口處查看)以及串口參數，301出廠默認115200，N，8，1。打開創建的虛擬串口后，虛擬串口界面顯示串口信息為：Opened。

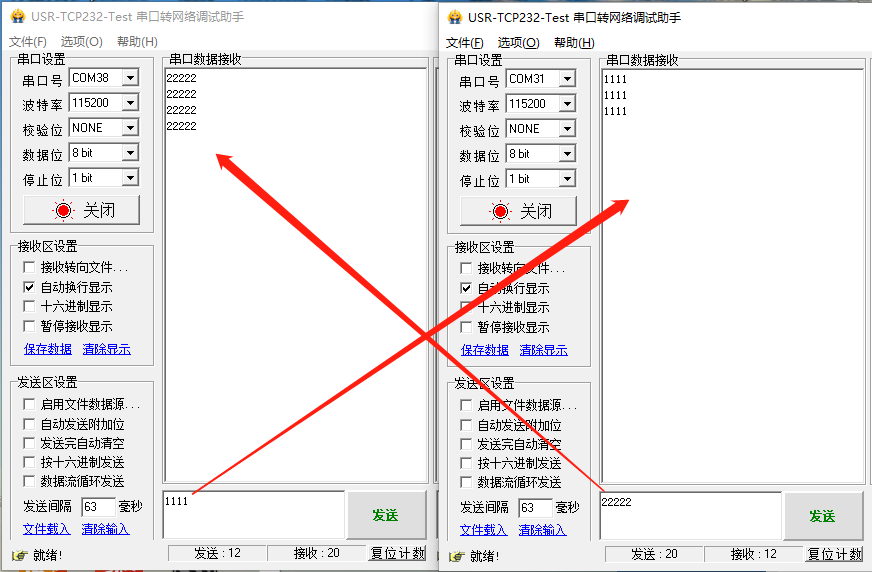

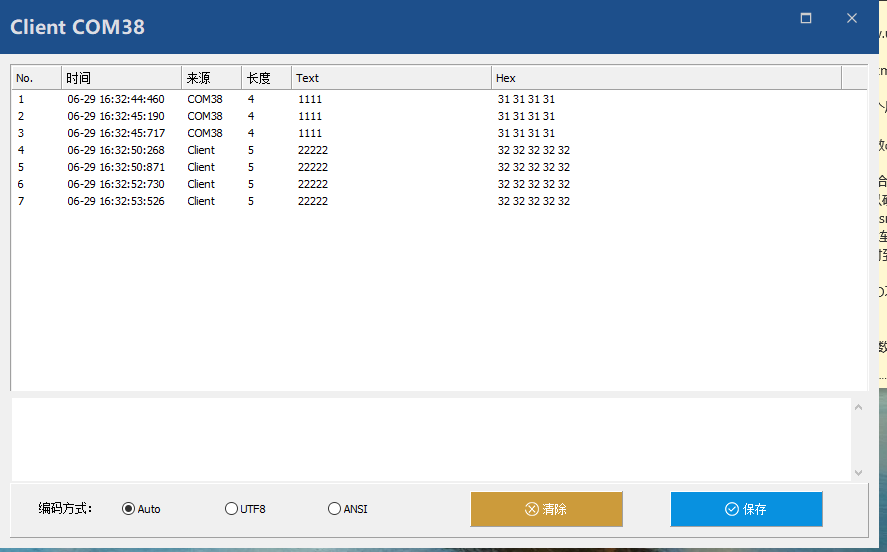

  14、點擊“數據監控”，即可監控我們所發送的具體數據，具體測試截圖如下：
