  雙串口服務器的測試說明：

  本測試是模塊默認設置連接電腦測試通信。

  測試目的：

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書：http://imbacareer.com.cn/Download/380.html

  設置軟件：http://imbacareer.com.cn/Download/90.html

  測試軟件：http://imbacareer.com.cn/Download/27.html

  虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

視頻教程：

  二、設備默認參數

  三、測試

  注意：N520出廠默認2個串口均是RS232,測試使用的是端口1。

  1.N520(USR-N520，簡稱 N520 下同)通過串口線(或USB 轉RS232串口線)將RS232接口與計算機相連接，通過網線將 N520的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給其供電。觀察N520電源指示燈及工作指示燈狀態是否正常：紅燈常亮，綠燈閃爍。網口指示燈狀態是否正常：網口綠色燈常亮，黃色燈閃爍。

  2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3.給電腦設置靜態IP，要與520的IP在同一個網段(520默認參數見表1)。

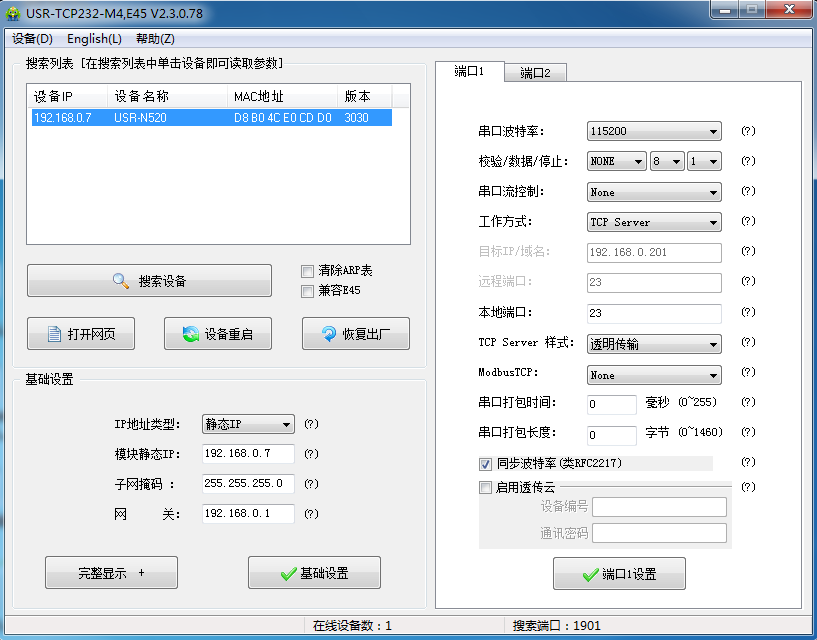

  4.打開設置軟件

  點擊“搜索設備”當搜索列表中出現520的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

  5.在設備管理器中查看端口信息，確定520串口使用的串口號，如下圖所示電腦端口號為COM17。

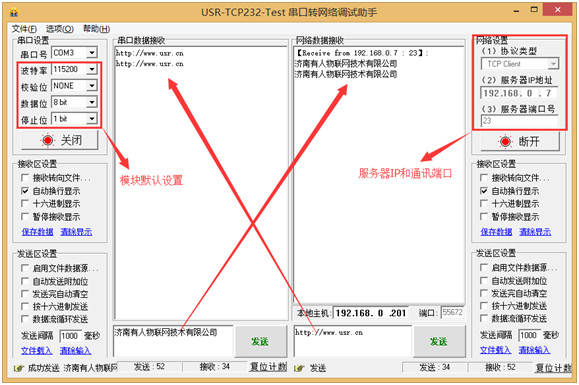

  6.打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為T(mén)CP SERVER,所以電腦端連接設備需要設置為T(mén)CP CLIENT連接設備。目標IP設置為IP：192.168.0.7，目標端口號為N520 端口1的本地端口號：23，點擊連接。

  端口號：23

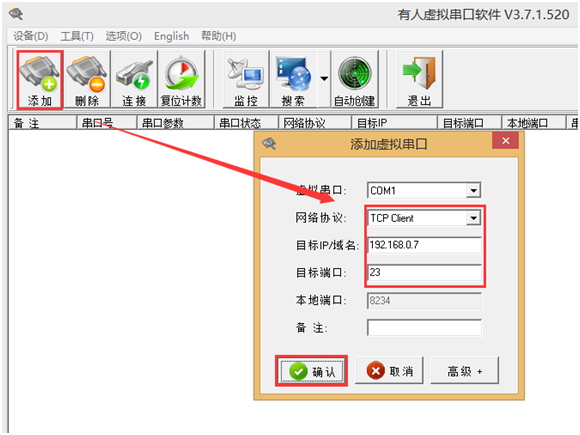

  7.如何使用虛擬串口軟件

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述N520設備采用TCP SERVER協議，所以此處網絡協議設置為T(mén)CP CLIENT。目標IP設置為N520的IP：192.168.0.7 目標端口號為N520 端口1的本地端口號：23，然后點擊“確定”，建立虛擬串口COM1。

  打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。

  四、幾種常用的聯網通信方式(暫無)

  N520連接路由器實現局域網通信的設置方法

  N520透明傳輸實現方法

  N520連接公網服務器設置方法

  N520使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能

  N520無公網IP時使用花生殼內網映射實現外網數據采集

  N520使用透?jìng)髟茖?shí)現一對多的數據透?jìng)?/p>

  N520使用透?jìng)髟茖?shí)現一對一的數據透?jìng)?/p>

  N520使用HTTP GET方式向網頁服務器提交數據

  五、常見問題及解決辦法

  1、網口燈不亮，無法通信。

  答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器.

  2、測試中串口通信不上，沒有正確返回。

  答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉RS232是否正常。

  3、如何恢復出廠設置

  答：a.硬件恢復出廠設置，給模塊上電后，按住reload按鍵保持5s，網口燈熄滅，然后將reload按鍵松開。

  b.軟件恢復出廠設置，通過設置軟件的設置功能恢復出廠設置。

  c.AT指令恢復出廠設置，進入AT指令模式，發送指令A(yù)T+CLEAR
