產品介紹

實現RS232+RS485/RS422與有線以太網雙向透明傳輸

多功能三串口服務器

多功能串口轉以太網轉換器 USR-TCP232-500是用來將TCP網絡數據包或UDP數據包與RS232/RS485/RS422接口數據實現透明傳輸?shù)脑O(shè)備，功耗低，搭載ARM處理器，速度快，穩定性高。

這是一款多功能以太網串口數據轉換模塊, 它內部集成了TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。

模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 230.4Kbps，具有TCP Server, TCP Client, UDP, Httpd Client, TCP Auto, WEB to Serial等工作模式，通過網頁或軟件輕松配置。

2路RS232+1路RS485/RS422三串口可同時工作嵌入式支持DHCP網頁設置

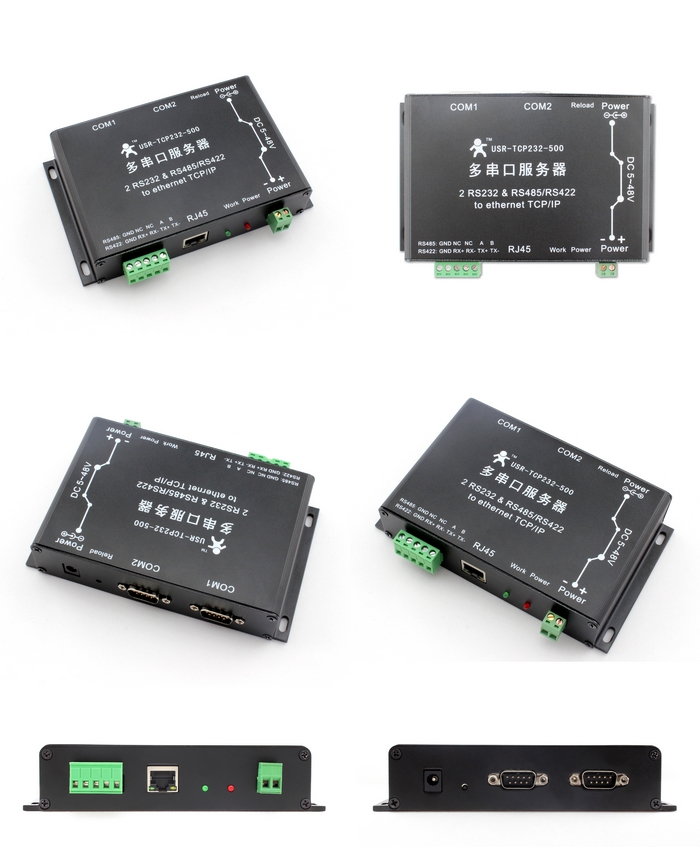

產品圖片

串口服務器

產品特點

功能特點
  • 總共三個串口，可獨立設置端口和工作方式，獨立工作;
  • 兩個獨立RS232口，支持RTS/CTS硬件流控;
  • 一個RS422/RS485兼容口，即同時只能用其中之一，自動選擇;
  • 5～48V超寬輸入電壓范圍;
  • 提供DC3.5電源插座，5.08接線端子供電口;
  • 獨特設計：兩個DB9的插座的第9腳也可以連接至電源，對傳感器供電或者通過串口接線給串口服務器供電;
  • 支持DHCP自動獲取IP;
  • 支持DNS，支持動態域名目標地址;
  • 內置網頁，可通過網頁進行參數設置;
  • 也可以通過UDP方式設置，提供設置協議和設置軟件源代碼;
  • Reload按鍵，一鍵恢復默認設置，不怕設置錯;
  • RJ45狀態指示燈，整版工作狀態指示燈;
  • 支持通過網絡升級程序;
HTTPD Clinet功能

下圖是USR-TCP232-E45系列(E45系列：-E/-ED/-401/-500/-504/-52E/-52PE)產品獨有HTTPD client 功能介紹：串口收到數據后，可以發往普通的網頁服務器，服務器上的編程人員不需要懂TCPIP知識，只需要普通的網頁編程（如PHP JSP ASP）即可處理遠程串口采集的數據。

HTTPD Clinet功能
網頁轉串口功能

HTTP網頁，真正完整意義上的跨平臺，可以跨路由器進外網，通過GPRS網絡也可以打開網頁去控制。

計算機，手機，平板，Windosw，Linux，IOS，Android，Wince，塞班，各種瀏覽器和編程語言制作的網頁讀取工具均可使用。

網頁轉串口功能
