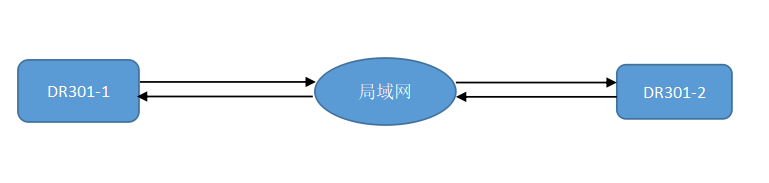

  一、數據流程圖

  二、實現功能

  局域網內數據透?jìng)鳌?/p>

  三、所需資料

  導軌式串口服務器DR301說明書

  導軌式串口服務器DR301軟件設計手冊

  串口轉以太網M0系列設置軟件

  串口調試助手

  四、測試

  1、將串口服務器DR301(USR-DR301，簡稱 301)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 301 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 DR301 供電。

  2、按路徑：控制面板-->網絡和Internet-->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態IP，設置成301默認目標Ip:192.168.0.201。

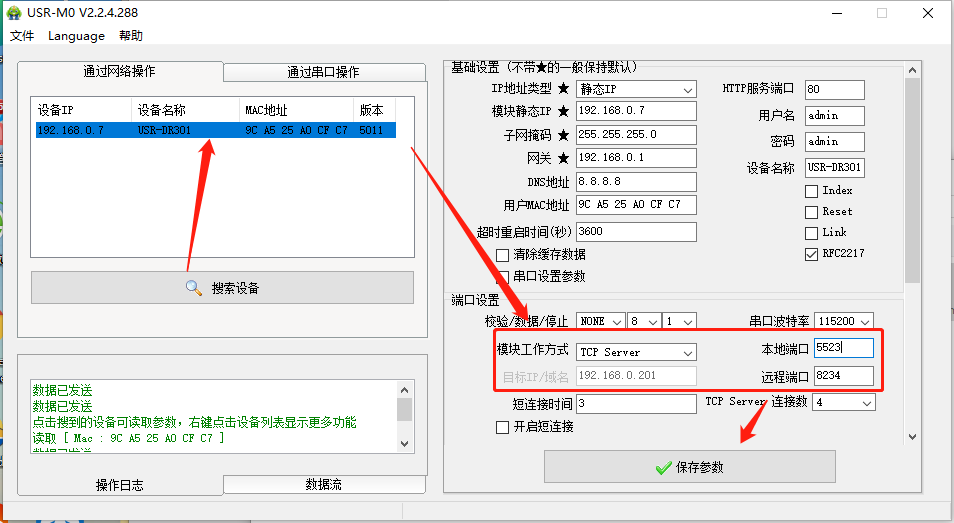

  4、打開設置軟件，點擊“搜索設備”當搜索列表中出現301的設備后，點擊搜索到的設備，模塊工作方式設為T(mén)CP SERVER，本地端口5523，點擊保存參數。

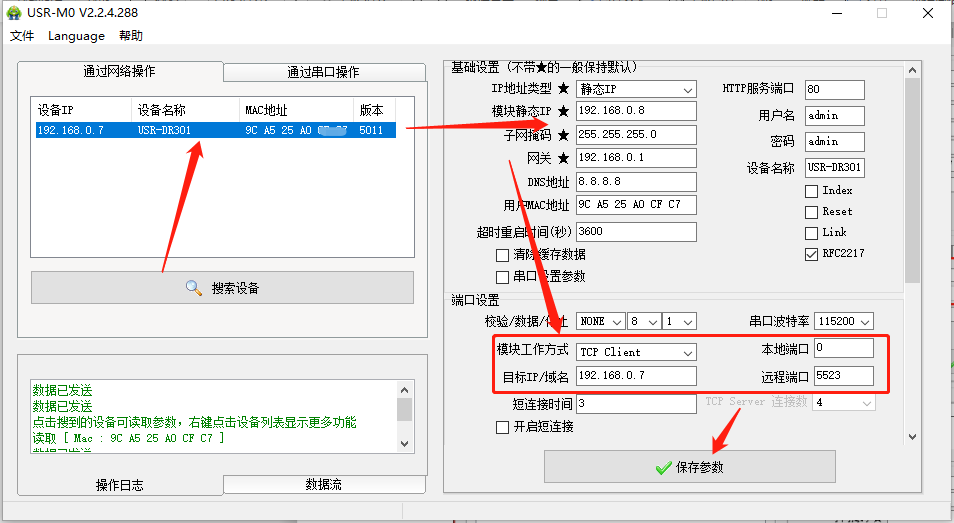

  5、點擊“搜索設備”當搜索列表中出現另一臺301的設備后，點擊搜索到的設備，為了防止Ip沖突，將此設備Ip修改為192.168.0.8，模塊工作方式設為T(mén)Cp Client，本地端口0，遠程端口5523，點擊保存參數。

  TCP CLIENT的遠程Ip=TCP SERVER的本地Ip

  TCP CLIENT的目標端口=TCp SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

  6、設置完成后，兩個設備通過網線直連，串口分別接到電腦的USB接口上。

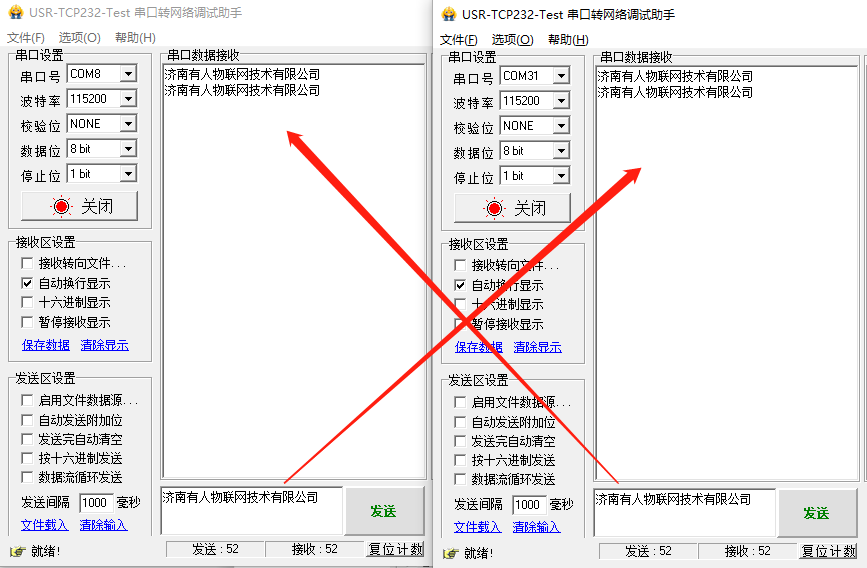

  7、打開兩個串口調試助手，分別選擇正確的串口以及串口參數，實現兩個串口直接數據互發。

  USR-DR301基本測試測試通信和使用方案
