  一、資料下載

  1、串口服務器USR-N520 軟件設計手冊

  2、USR-N520 說明手冊

  3、M4系列設置軟件 V2.3.4.106

  4、有人網絡調試助手 串口調試助手二合一

  5、有人虛擬串口軟件V4.0

  二、連接框圖

USR-N520和VCOM通訊框圖

  硬件連接：

  USR-N520使用直流電源適配器5V供電。只能5V供電。

  用USB-RS232串口線接電腦和USR-N520的232串口。撥碼開關都朝下。

  USR-N520網口用網線連接電腦網口，電腦IP和USR-N520的IP設置同一網段。

  M0設置軟件局域網搜索，USR-N520用串口設置軟件設置DHCP，動態獲取IP。

  設置參數之后，USR-N520網口用網線接路由器，電腦也連接同一個路由器。

  一、電腦設置

  1、本地連接：

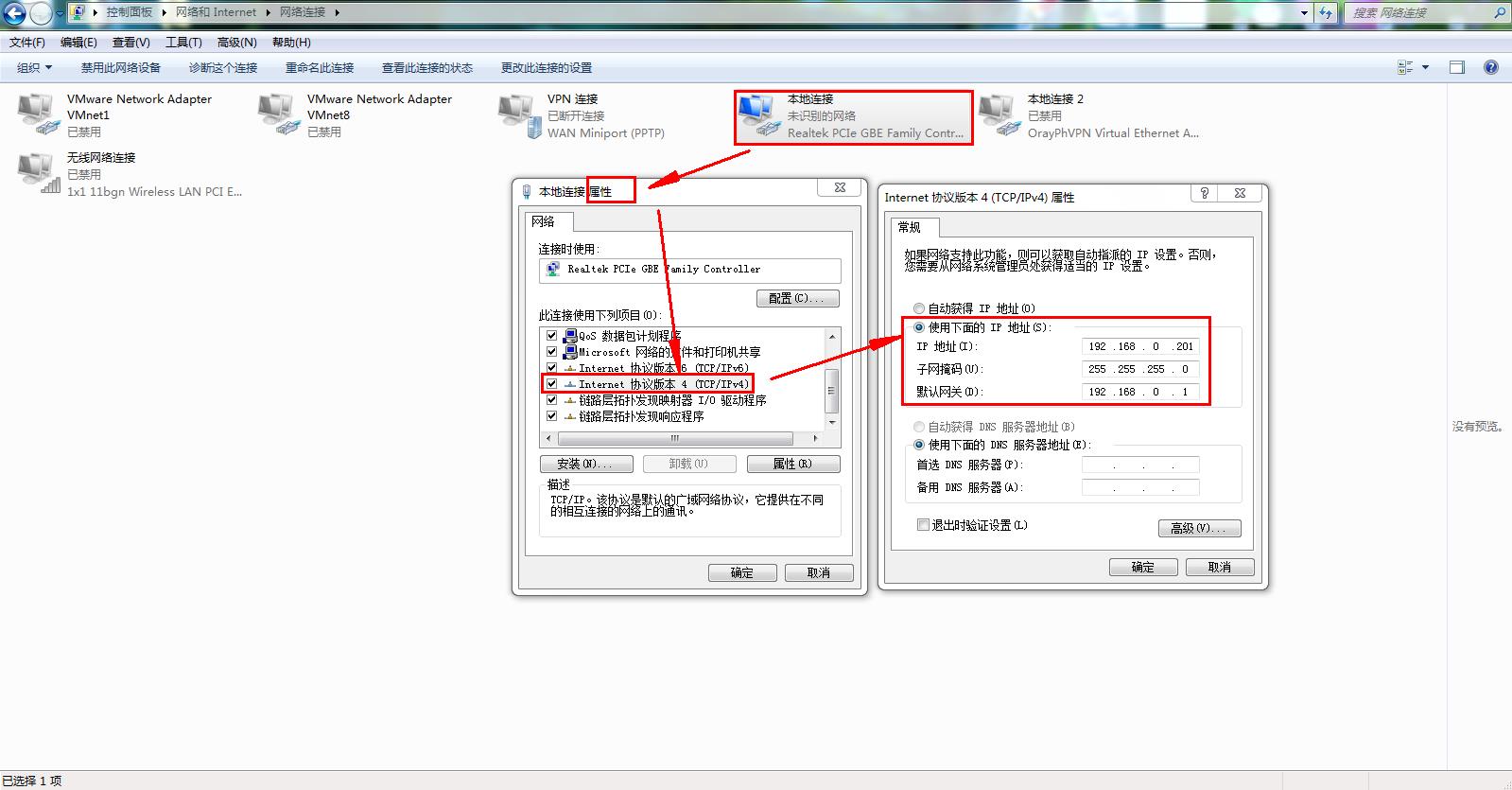

  電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

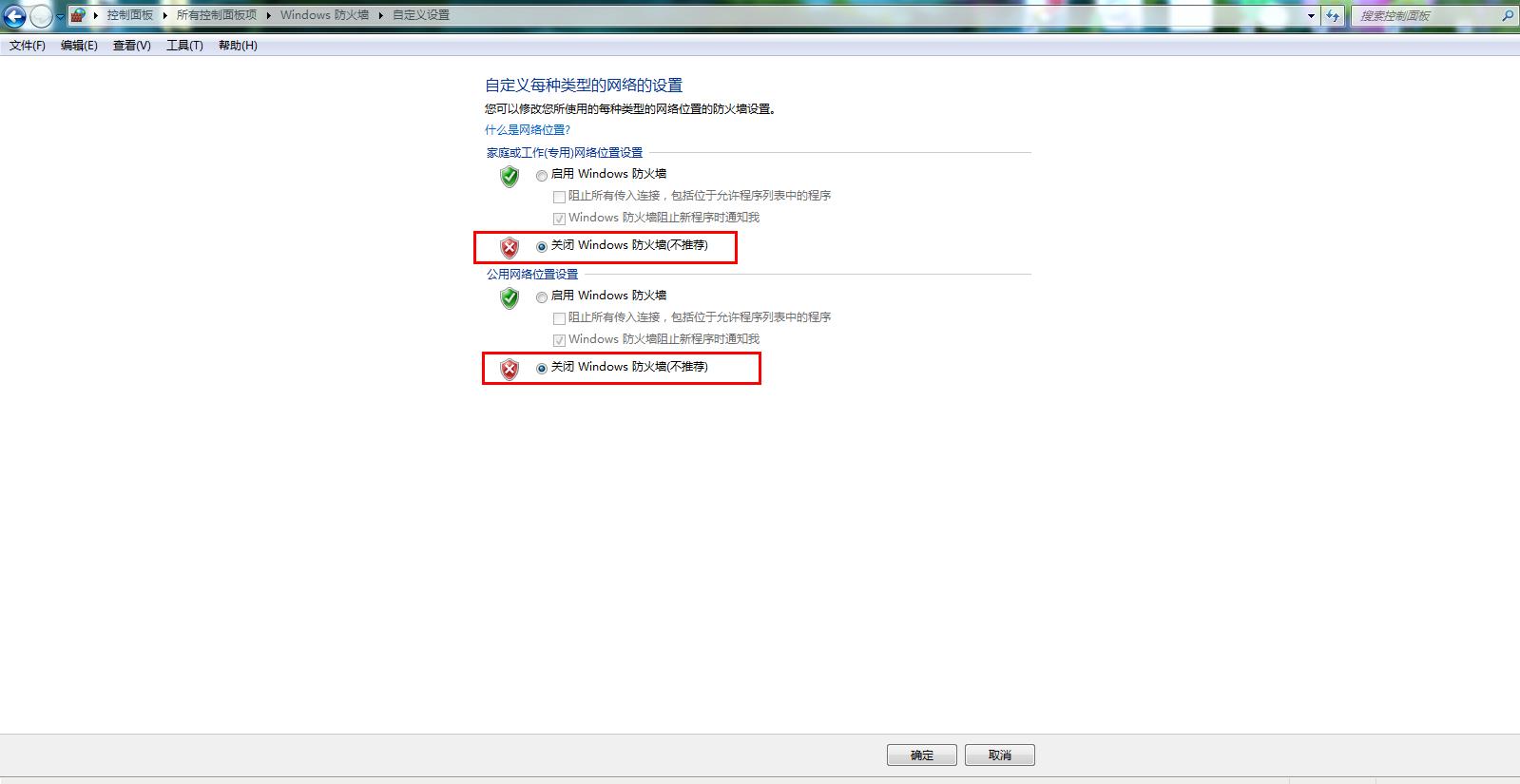

  1、關閉防火墻：

  需要關閉防火墻

  3、檢查串口：

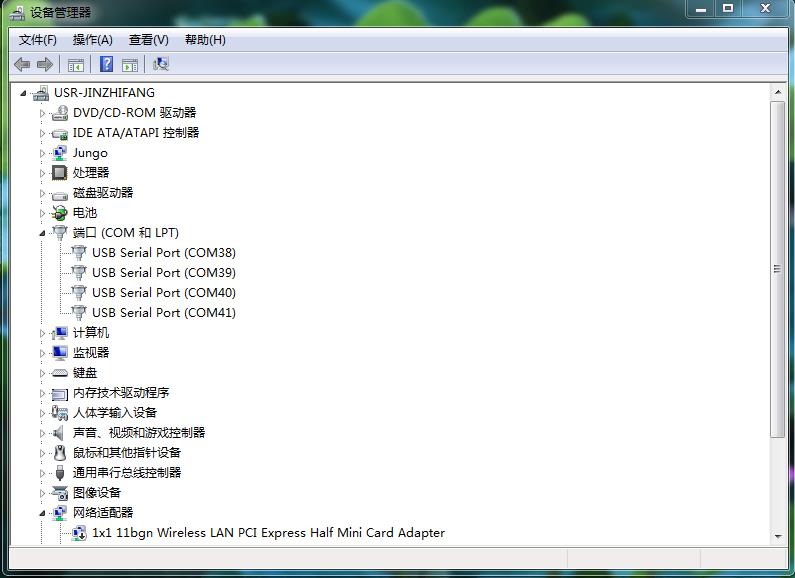

  用USB-RS232串口線接電腦和USR-N520的232串口。右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認USR-RS232串口線的COM口號。

  二、參數設置

  1、搜索設備：

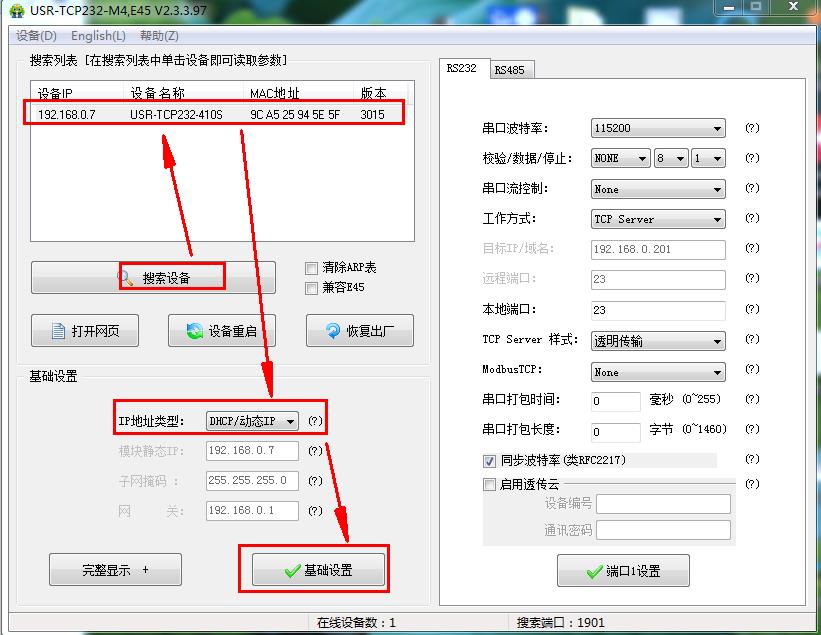

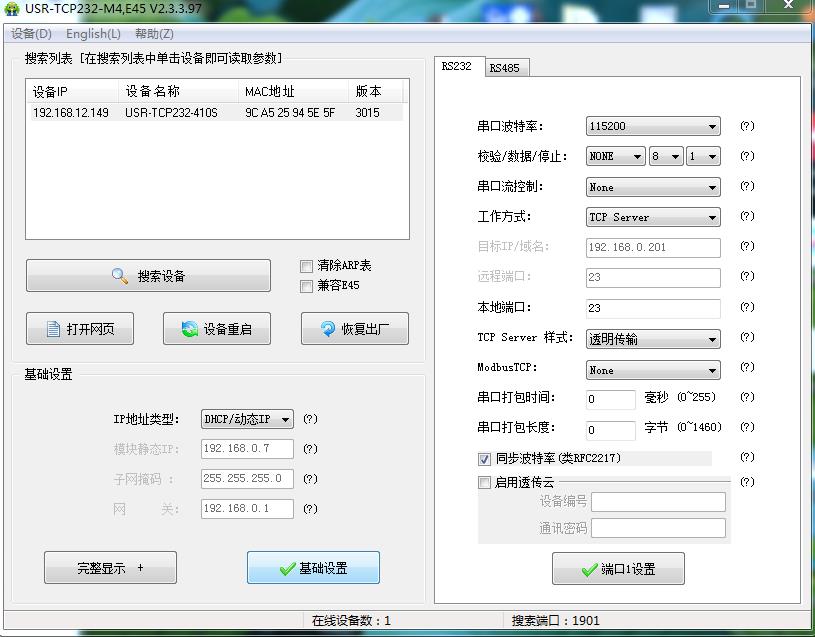

  用M4設置軟件搜索設備，獲取N520的IP參數

  2、修改IP地址類型：

  點擊N520的IP，將IP地址類型靜態IP改為DHCP動態IP，點擊保存參數

  3、電腦連接路由器：

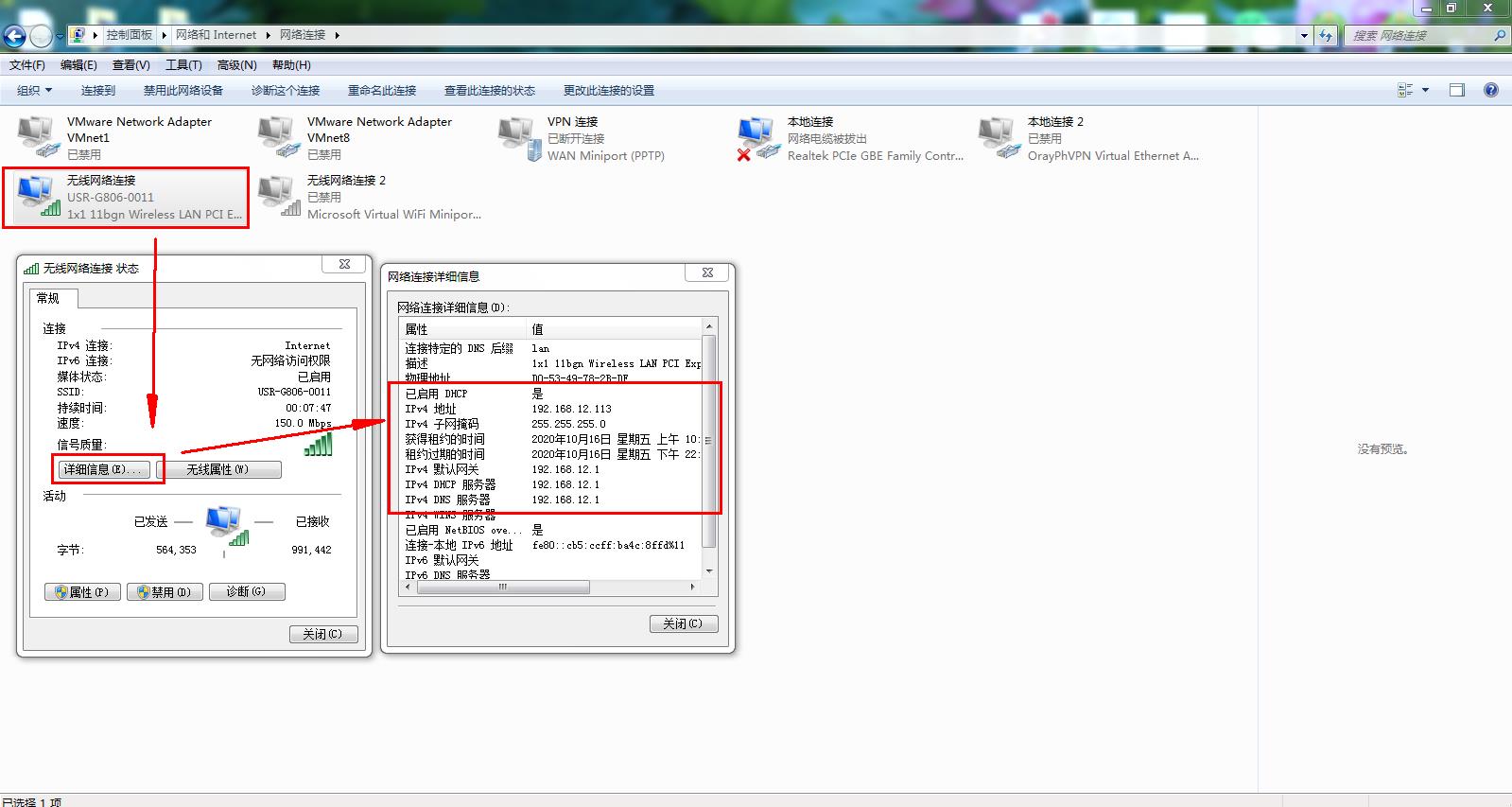

  電腦可以用有線或者無線連接可以上網的路由器，我電腦用無線連接可以上網的路由器的wifi。USR-N520網口用網線接路由器，電腦用M4設置軟件搜索設備，顯示路由器給N520分配的IP。

  4、注冊有人云賬號：

  登錄有人云 ，注冊賬號并登陸。

  5、有人云添加設備：

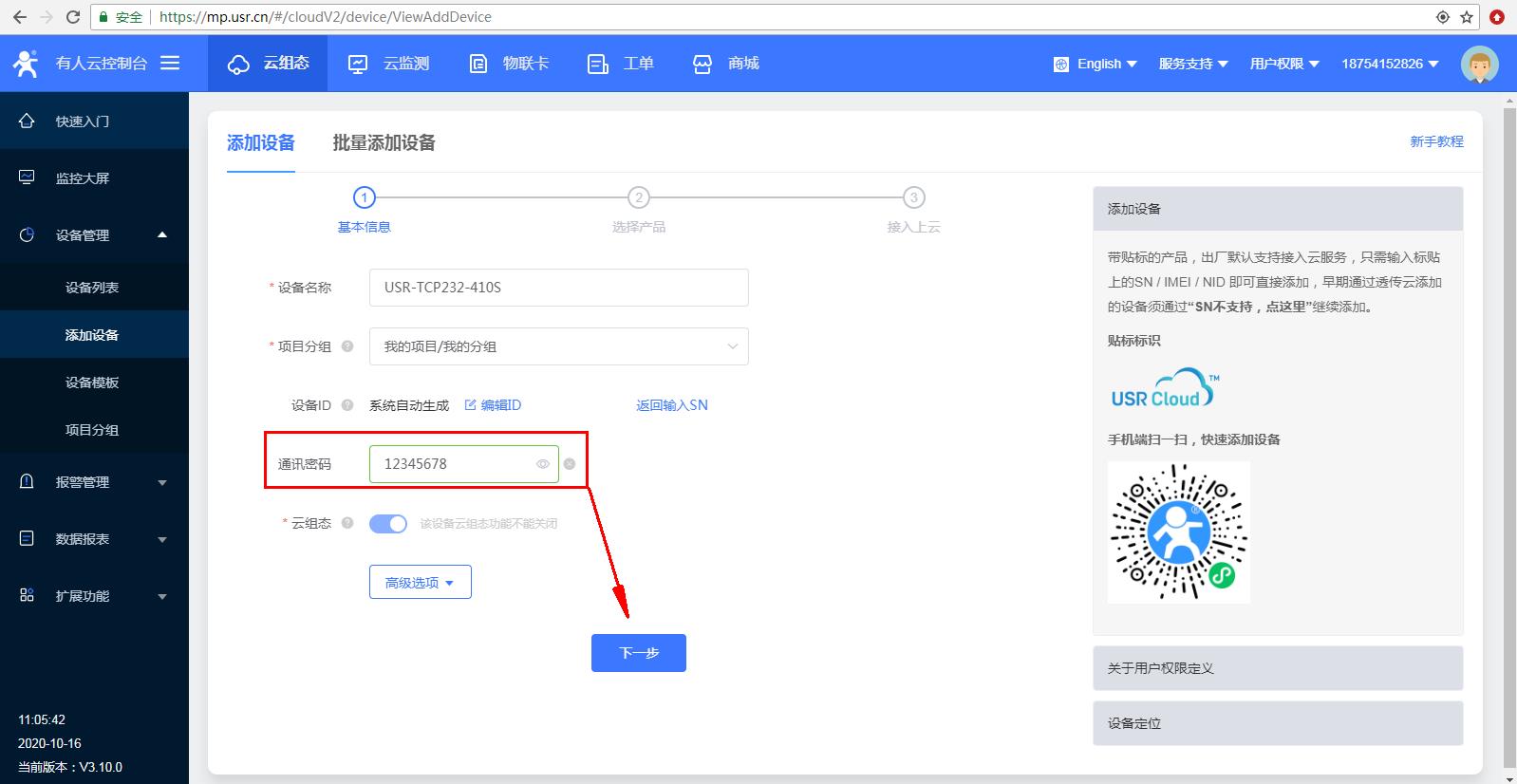

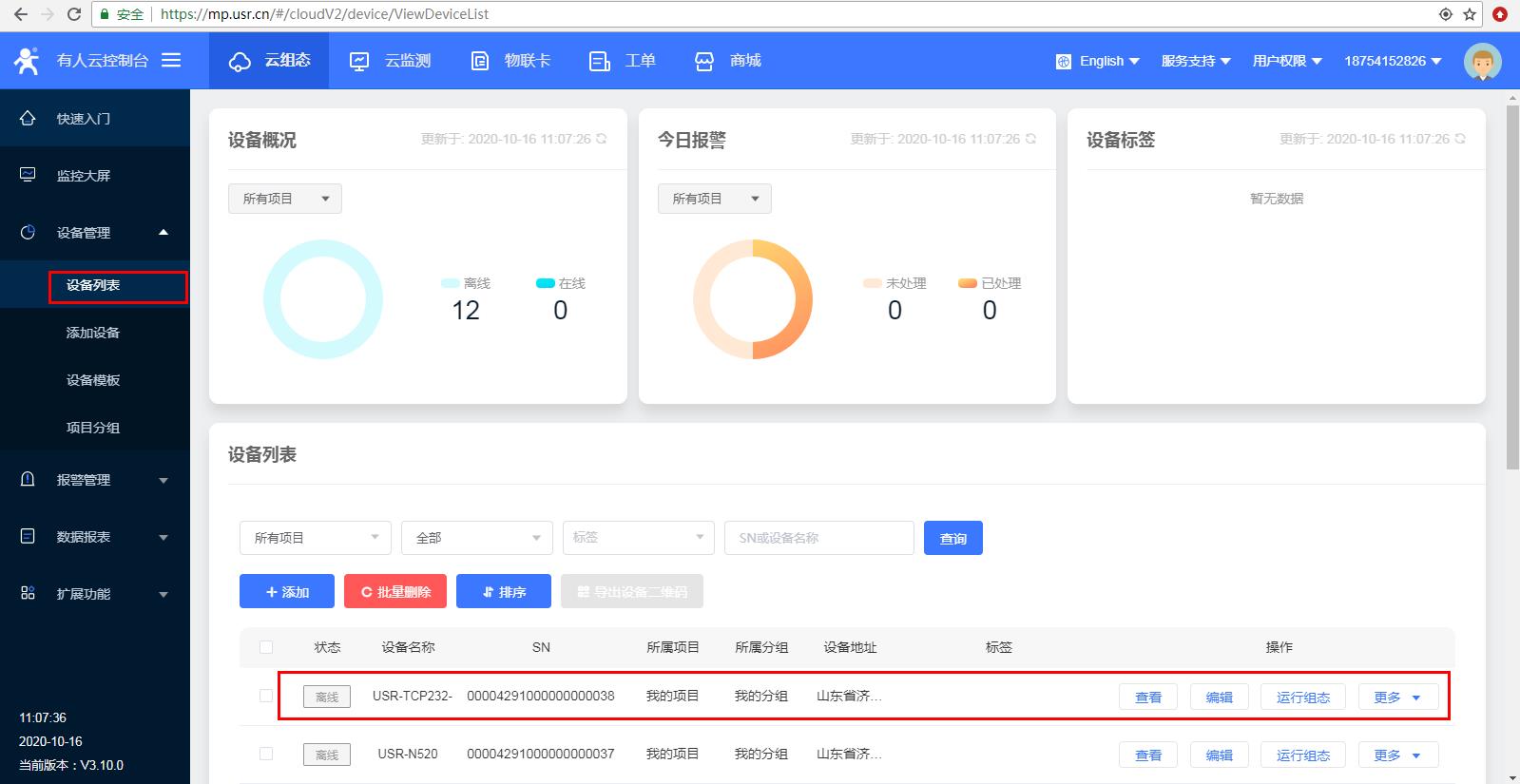

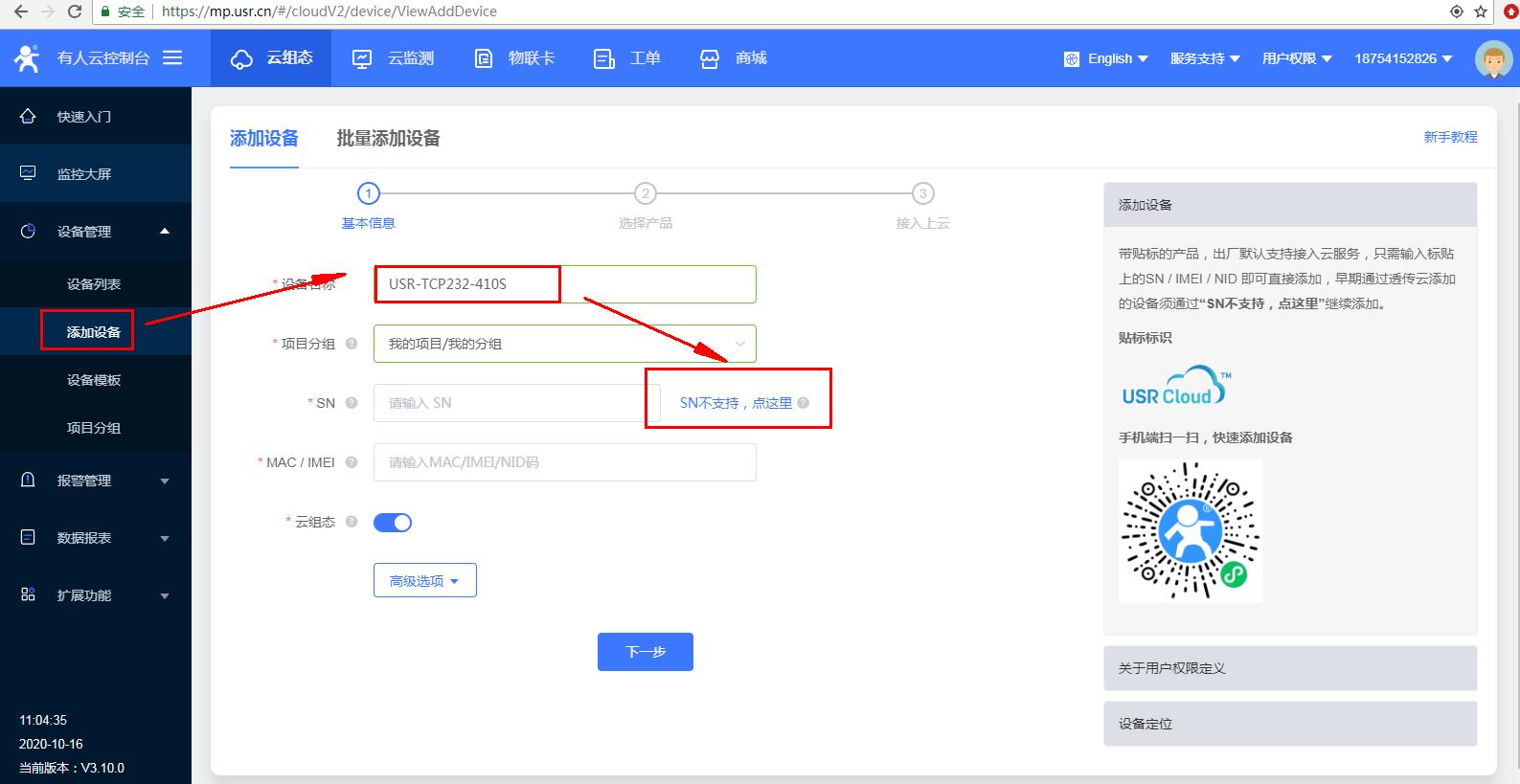

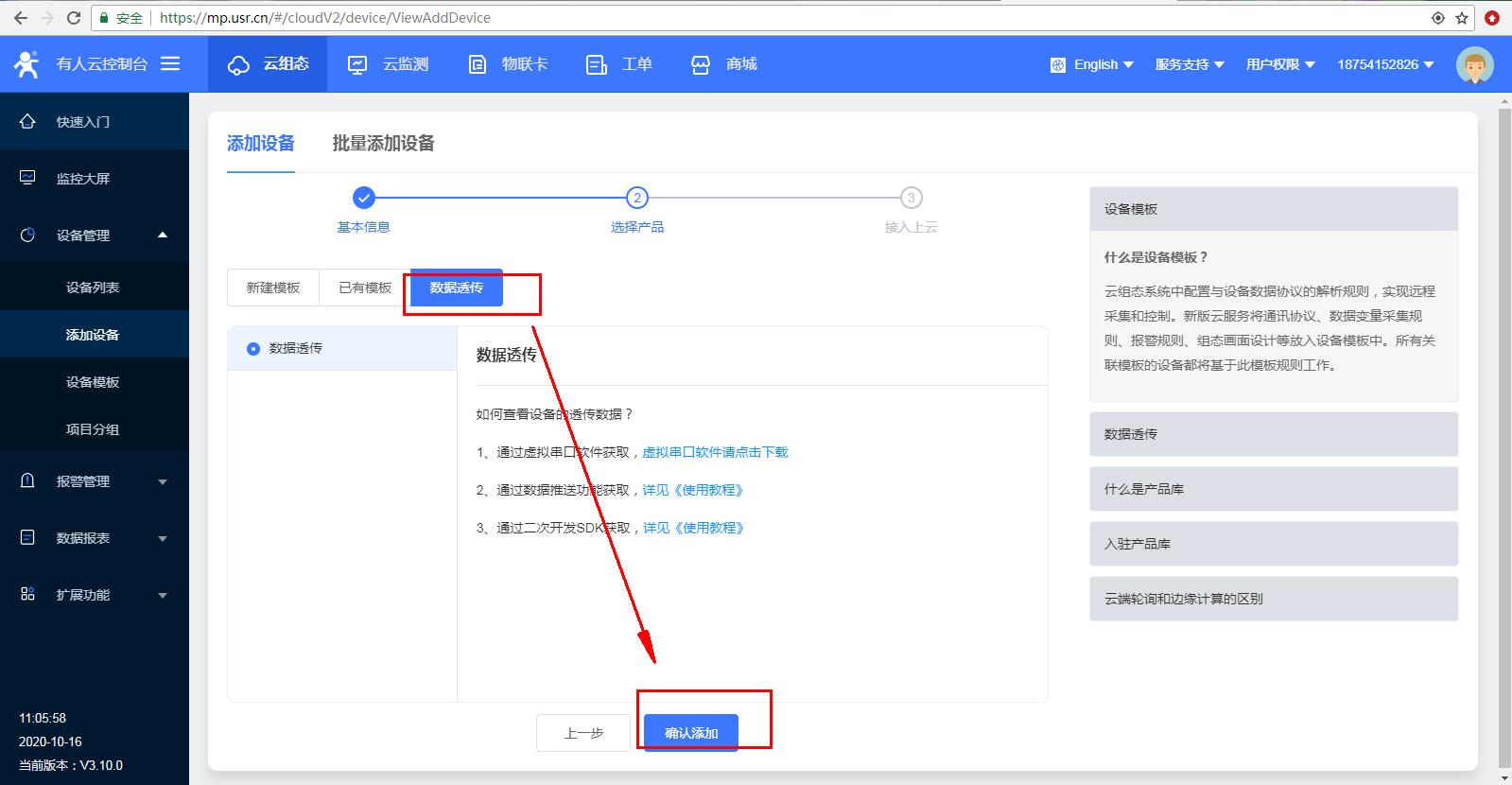

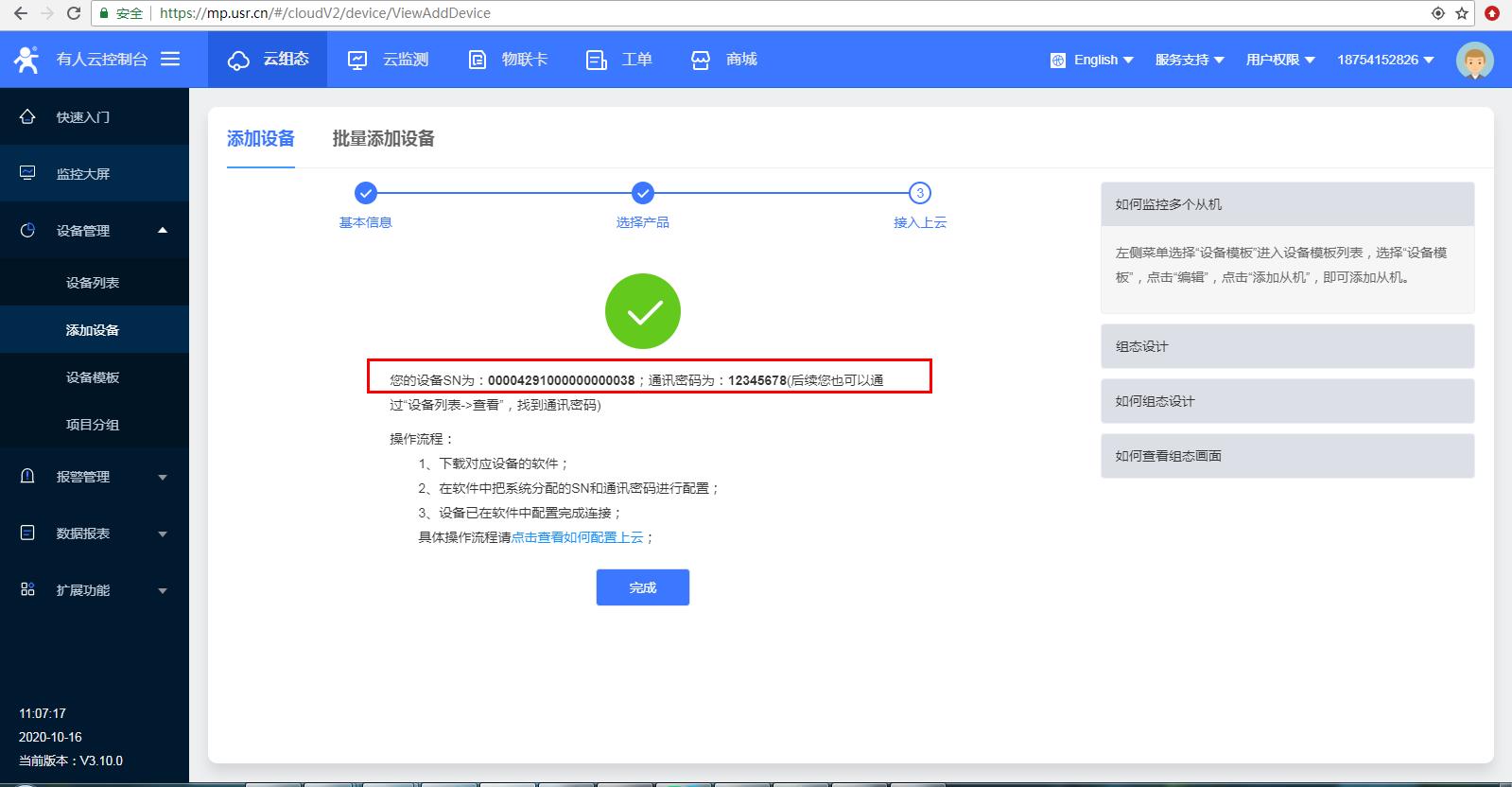

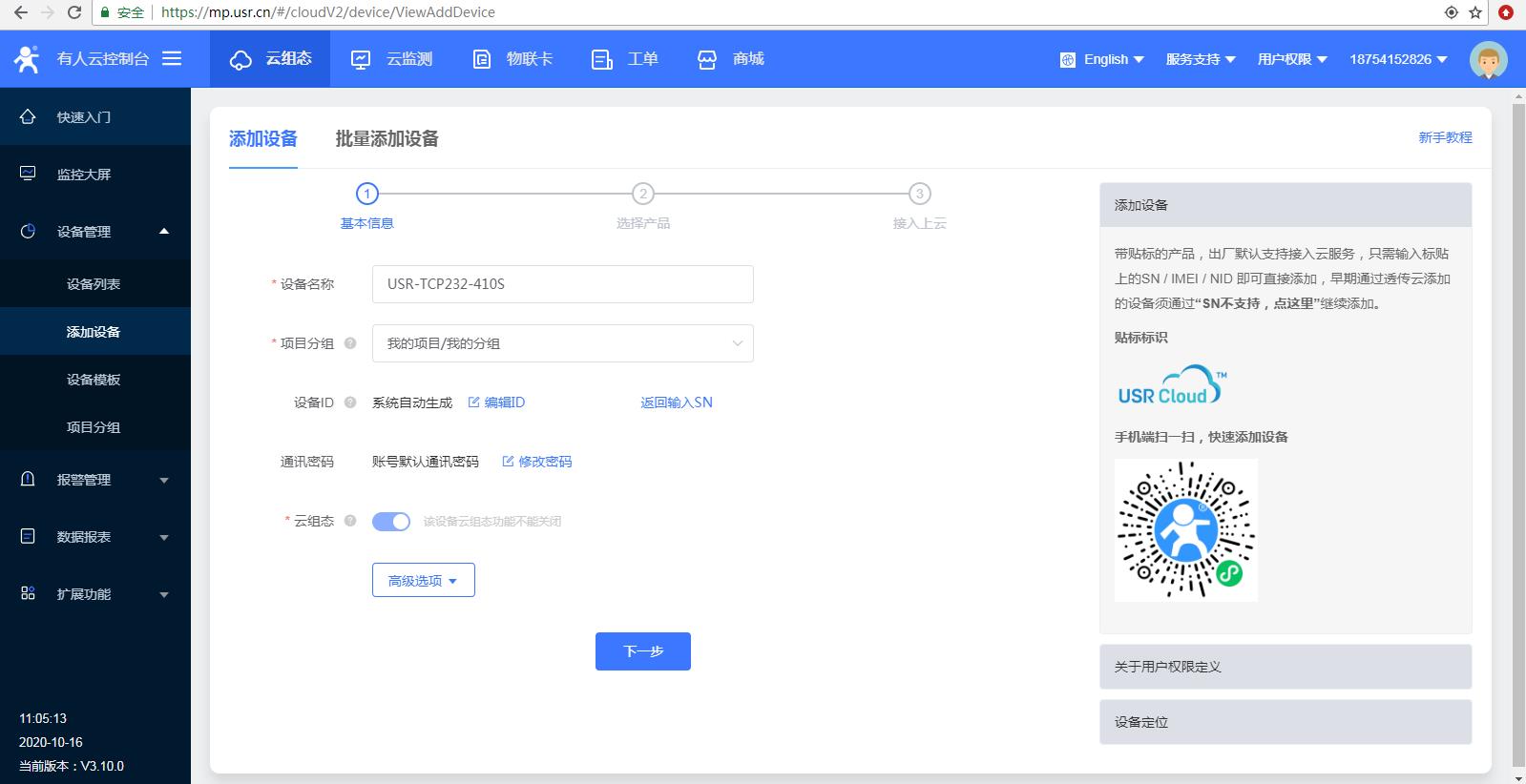

  有人云登錄之后，點擊設備管理，點擊添加設備，點擊SN不支持點這里，跳轉到用ID添加，ID是云系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼。點擊下一步，數據模板選擇數據透傳，點擊完成。點擊設備列表可以查看添加的設備。

  6、N520用內置網頁配置參數：

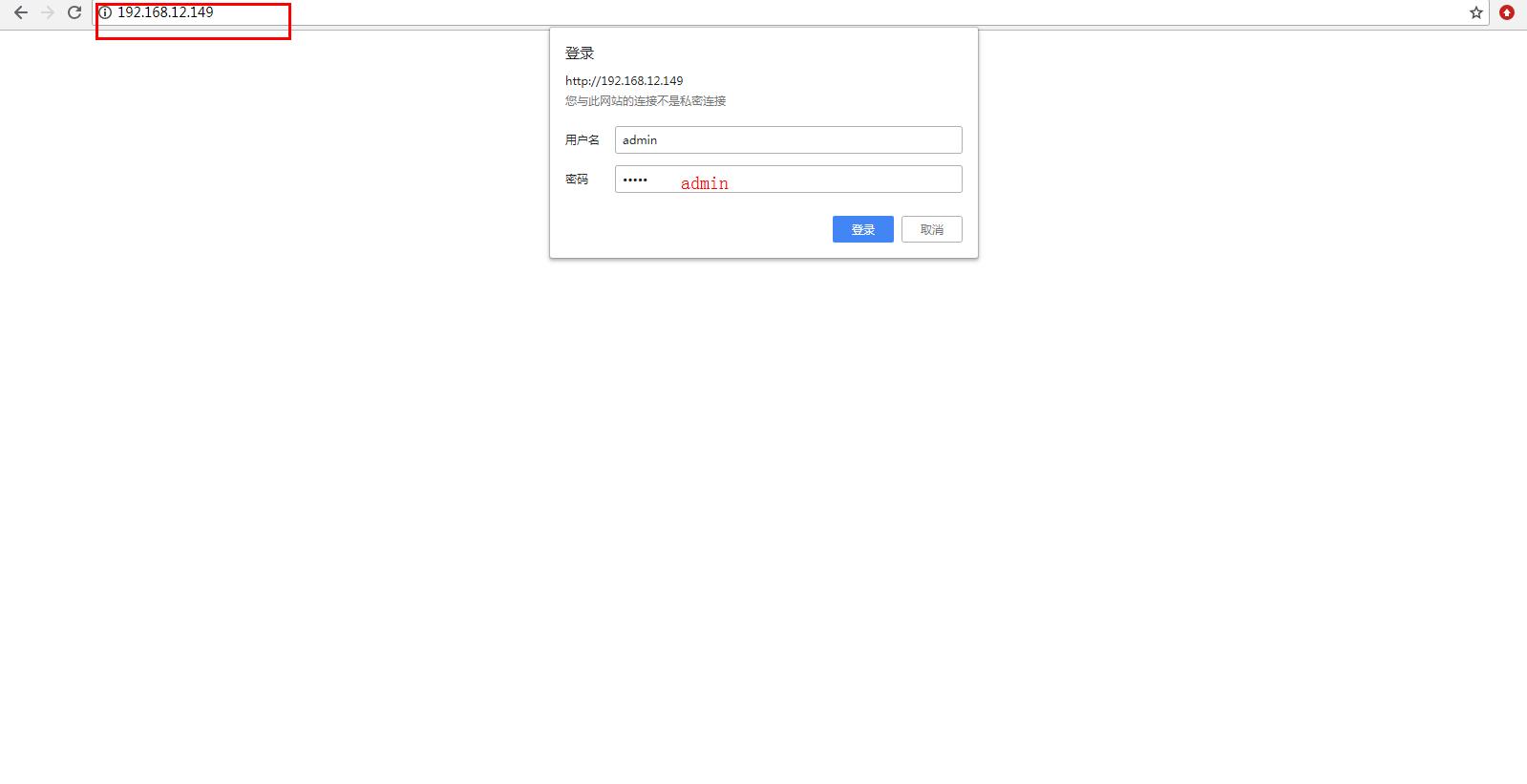

  用M0軟件搜索IP，打開瀏覽器輸入IP，登錄N520內置網頁，用戶名和密碼都是admin。

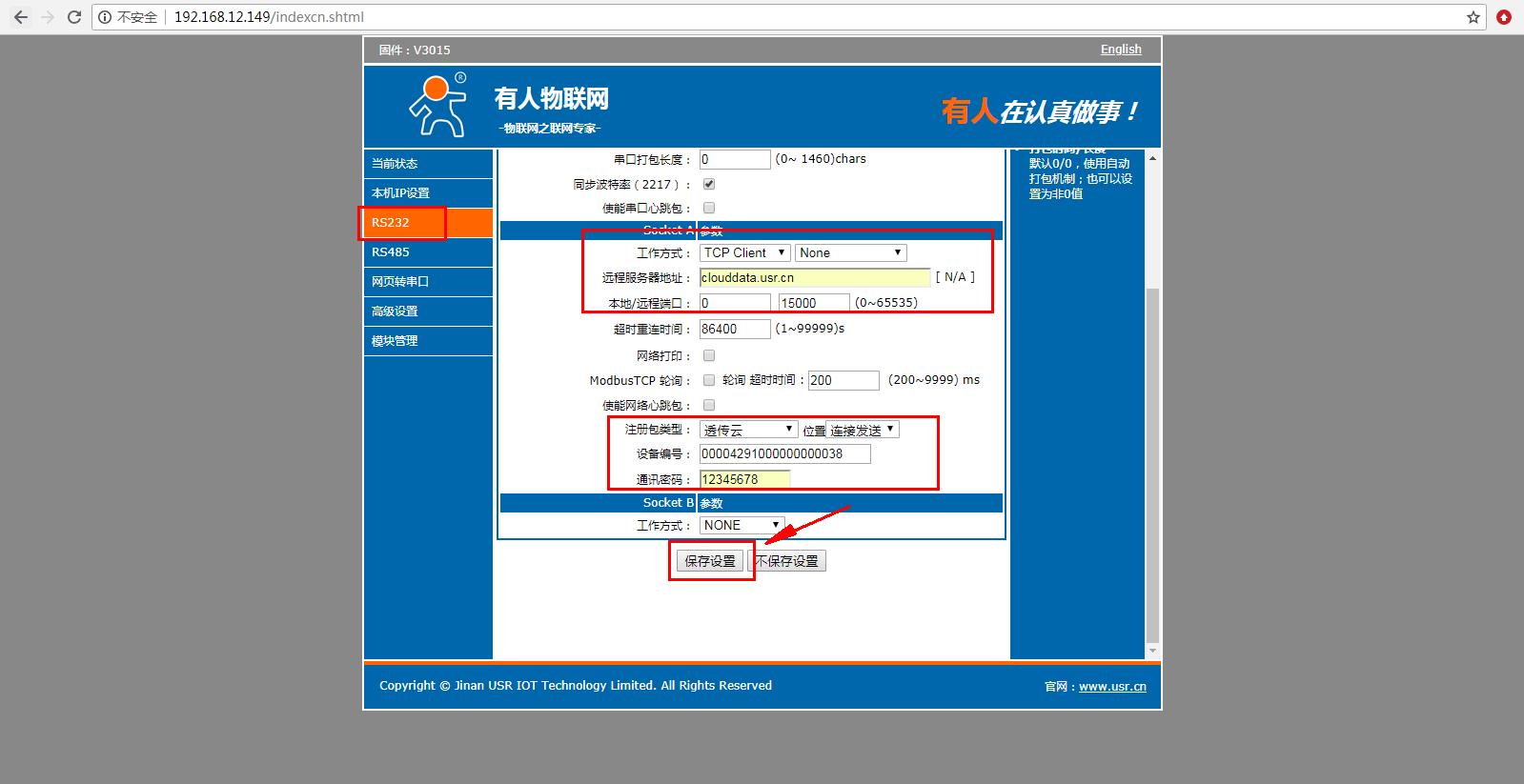

  登錄之后，點擊232端口參數，工作方式TCP client，遠程服務器地址clouddata.usr.cn，遠程端口15000。點擊保存設置。

  點擊擴展功能，開啟注冊包，選擇透傳云，正確填寫有人云添加設備的設備編號和通訊密碼。點擊保存設置。

  最后網頁重啟。

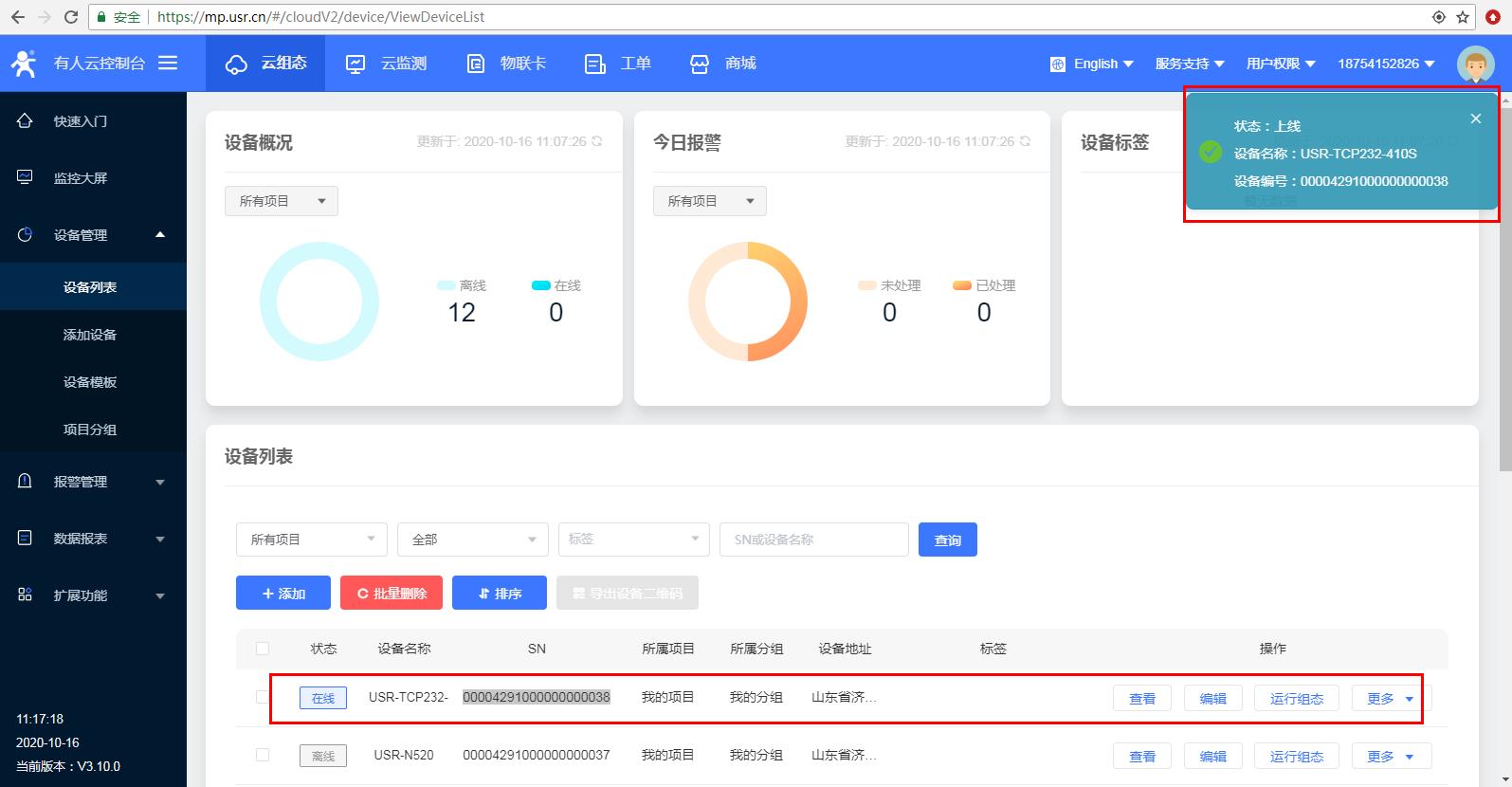

  7、有人云設備上線：N520參數設置完成，登錄有人云檢查304聯網有人云上線。

  9、新建虛擬串口：

  按照鏈接下載V4.0版的USR-VCOM軟件，點擊新建云設備-Vircom連接。

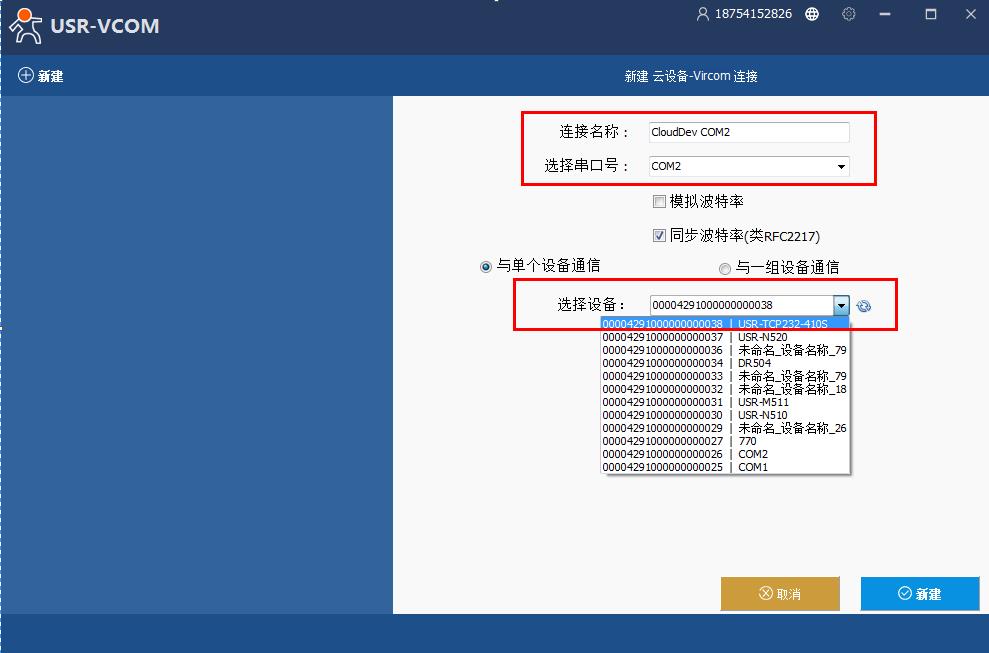

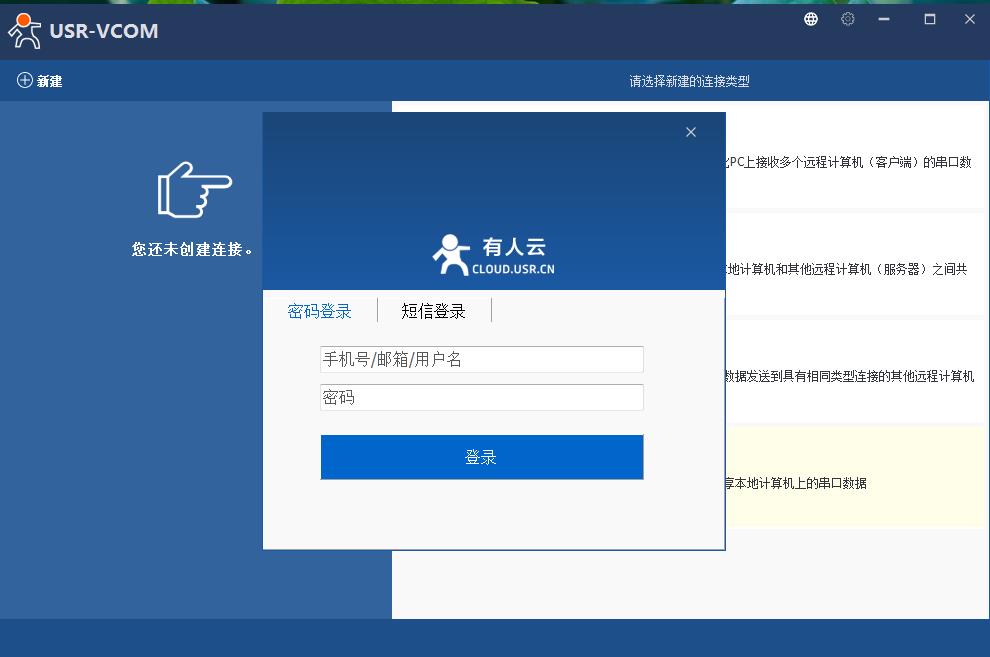

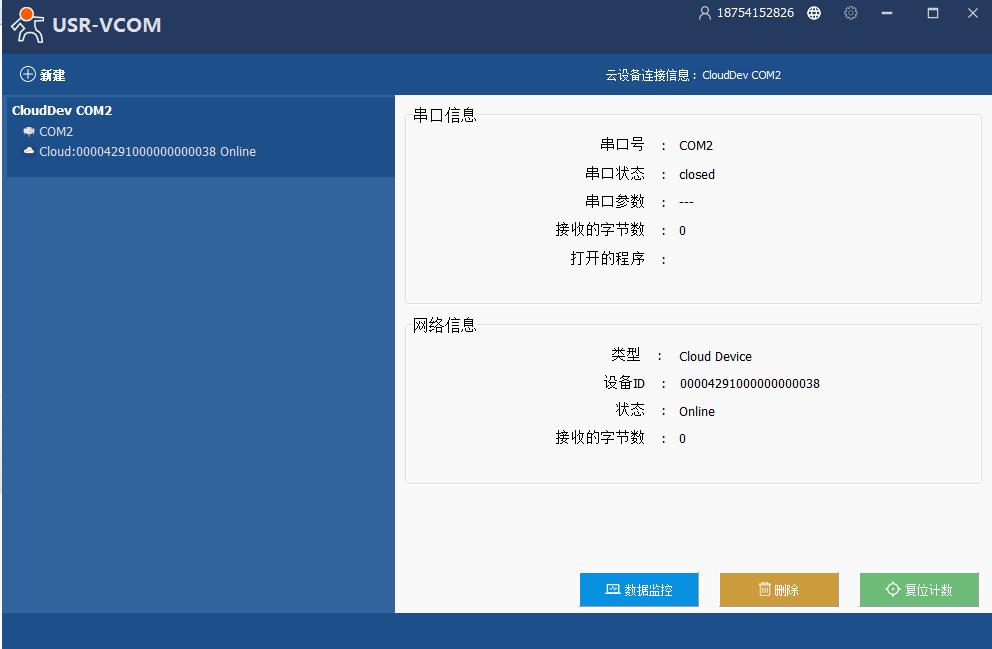

  用有人云賬號登錄，新建COM口號，選擇與單個設備通信，選中N520設備編碼，點擊新建。

  新建完成。

  五、通訊調試

  1、N520和虛擬串口通訊調試

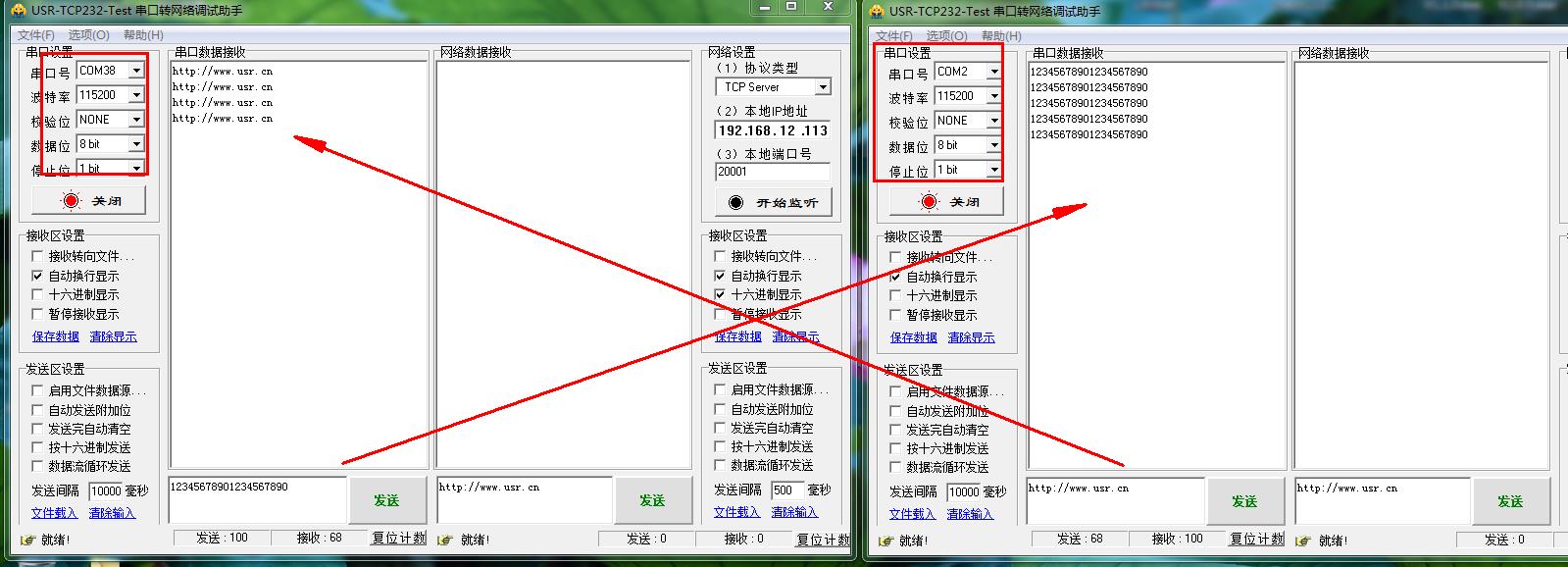

  電腦用串口助手打開實際COM口和虛擬串口COM，進行數據傳輸。
