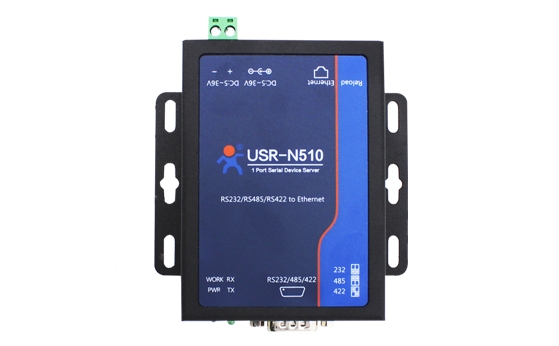

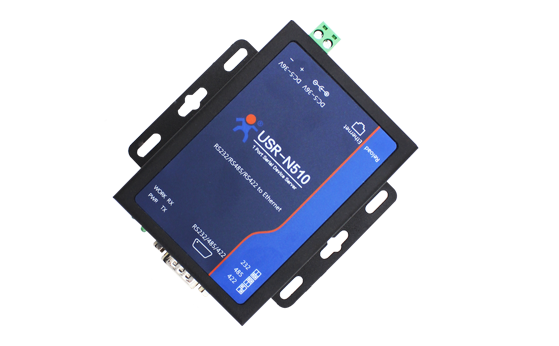

RS232/RS485/RS422單串口服務器
RS232/RS485/RS422單串口服務器基本功能圖
RS485/232/422單串口服務器 TI芯片
RS485/232/422單串口服務器ESD保護
RS485/232/422單串口服務器電快速脈沖群（EFT）
RS485/232/422單串口服務器看門狗
RS485/232/422單串口服務器標題
RS485/232/422單串口服務器三串口靈活切換
RS485/232/422單串口服務器電源防反接

工作模式


TCP Server模式


串口服務器監聽設定的端口庫并等待TCP客戶端連接。

串口設備發送的數據將通過串口服務器透明傳輸給所有鏈接成功的客戶端


RJ45轉RS232\485\422單串口服務器的TCP Server

TCP Client模式


串口服務器向設定的IP地址發起TCP鏈接，若鏈接失敗，串口服務器將不斷嘗試重連直到成功。

若鏈接成功，服務端就可以與串口設備雙向透明傳輸數據。


RJ45轉RS232\485\422單串口服務器的TCP Client

UDP模式


串口服務器將串口設備的數據UDP發送給指定的IP網絡設備。

串口服務器同時監聽端口，將所有接收的數據轉發給串口設備。


RJ45轉RS232\485\422單串口服務器的UDP

HTTPD Client模式


支持串口數據HTTPD（GET/POST）方式提交至指定服務器。

RJ45轉RS232\485\422單串口服務器的HTTPD Client
RJ45轉RS232\485\422單串口服務器強大的串口

特色功能


同步波特率


通過網絡指令動態改變串口服務器的波特率、數據位、校驗位、停止位。


RJ45轉RS232\485\422單串口服務器的同步波特率

注冊包機制


N510作為TCP Client時，建立鏈接后自動發送預定的注冊包做標識。

注冊包數據可以是IMEI碼，ICCID碼和自定義注冊數據。


RJ45轉RS232\485\422單串口服務器的注冊包機制

心跳包


網絡心跳包：服務器通過定時發送心跳包通知服務器處于活躍狀態，并保持與服務器的正常網絡鏈接。

串口心跳包：服務器通知串口設備處于活躍狀態，也可用于主動抓取傳感器的數據。

RJ45轉RS232\485\422單串口服務器的串口網絡心跳包


應用案例

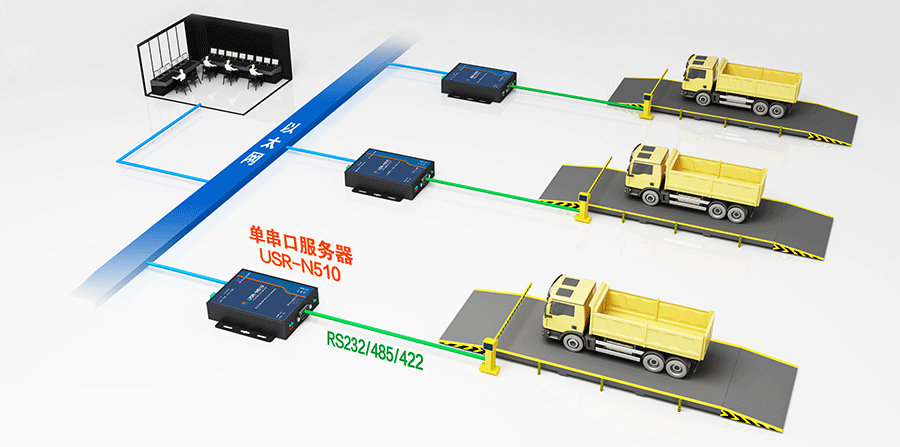

無人值守稱重


將串口服務器N510連接道閘，控制中心通過以太網遠程控制道閘開關。
同時，N510也支持與車牌抓拍串口攝像頭、稱重儀表、LED提示屏、
RFID讀卡器、車輛感應線圈、票據打印機等無人值守稱重設備結合使用。

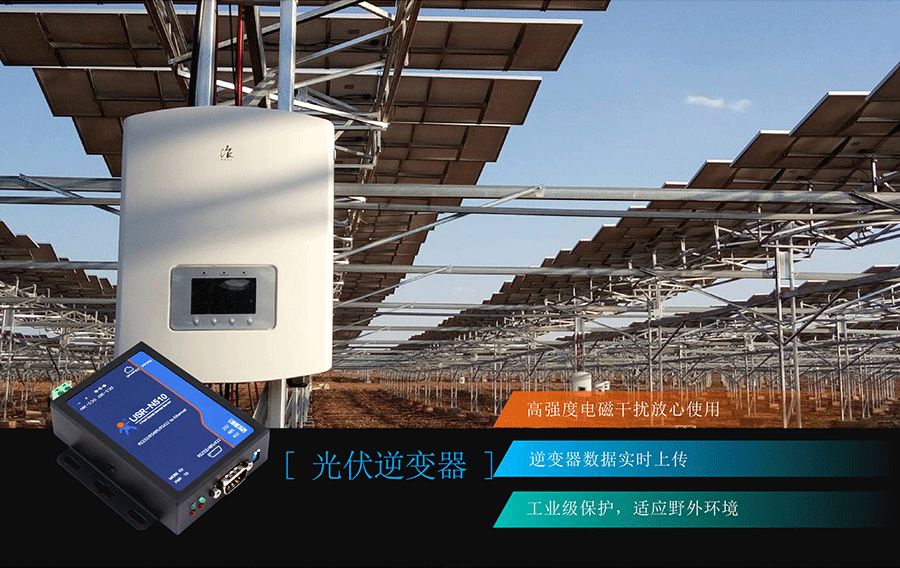

RS485/232/422單串口服務器光伏逆變器

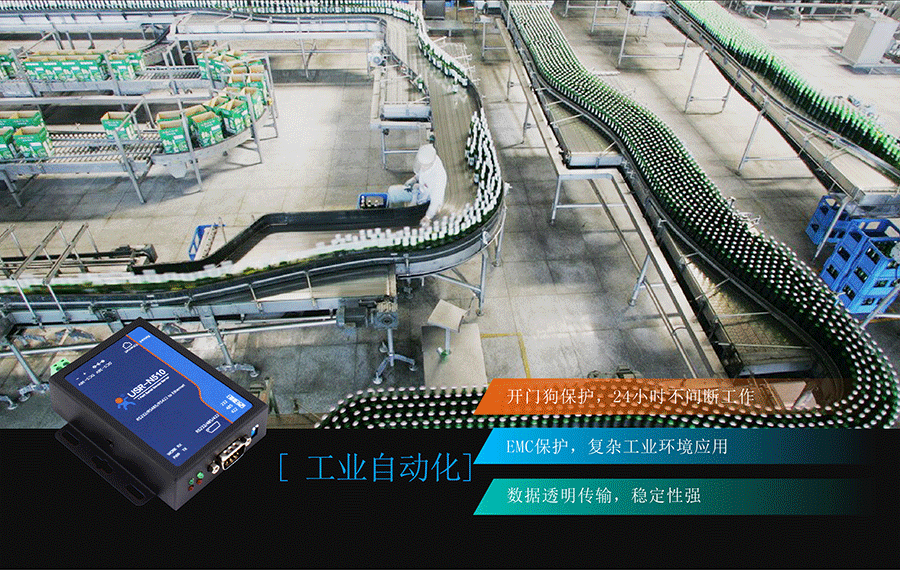

RS485/232/422單串口服務器工業自動化
