1. 線將 N510 的網口與 PC 的網口相連接,檢測硬件連接無錯誤后,接入配送的電源適配器,給 N510供電。觀察指示燈狀態確定N510是否正常工作:電源指示燈常亮,工作指示燈閃爍。
N510軟件設計手冊:http://imbacareer.com.cn/Down/USR-N510-software-V1.0.3.pdf
設置軟件下載地址:http://imbacareer.com.cn/Download/230.html

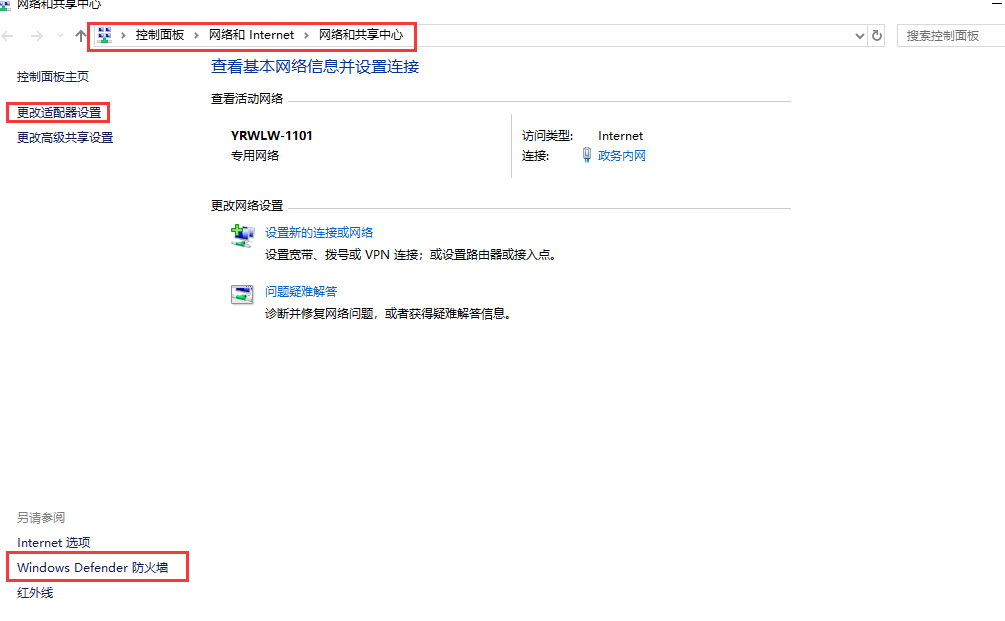

2. 按路徑:控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項,關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

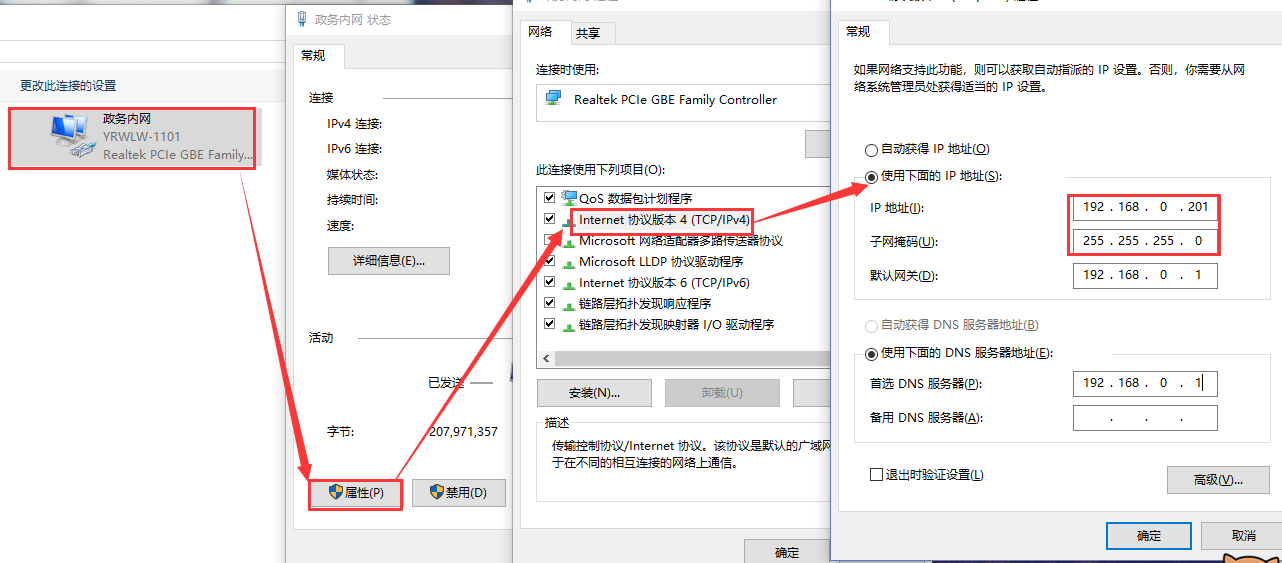

3. 給電腦設置靜態IP,要與N510的IP在同一個網段(N510的IP地址出廠默認:192.168.0.7)

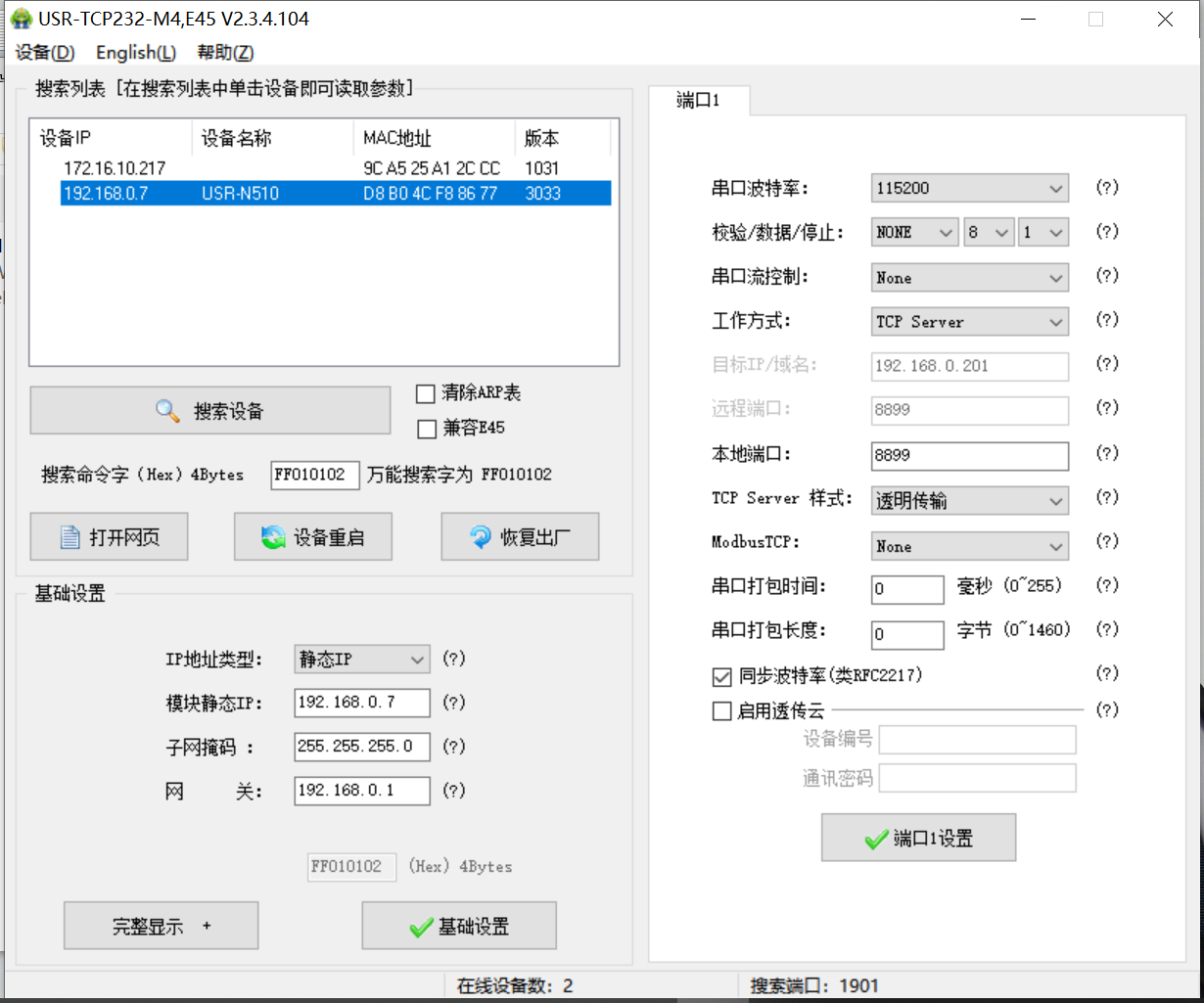

4. 打開設置軟件,點擊“搜索設備”當搜索列表中出現N510的設備后,單擊搜索到的設備,查看其配置信息(上圖為默認配置信息)。

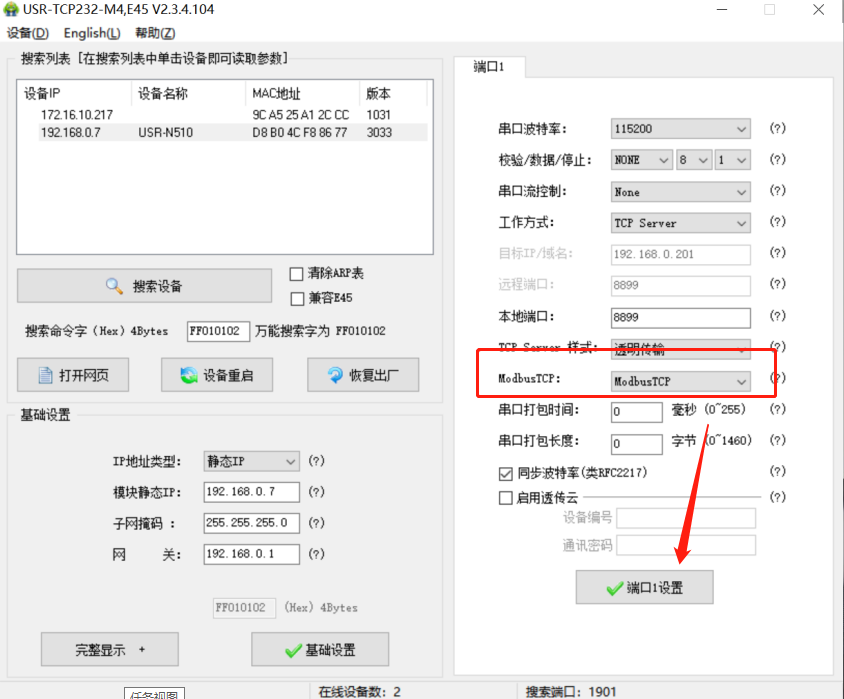

5. 下圖中使能modbus TCP功能,設置完成后,重新搜索一次,確認參數是否修改成功

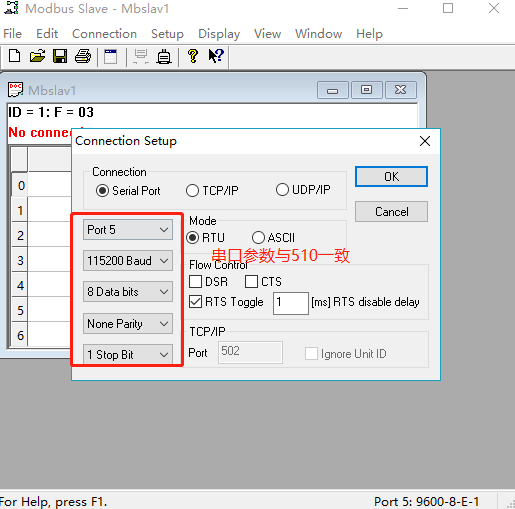

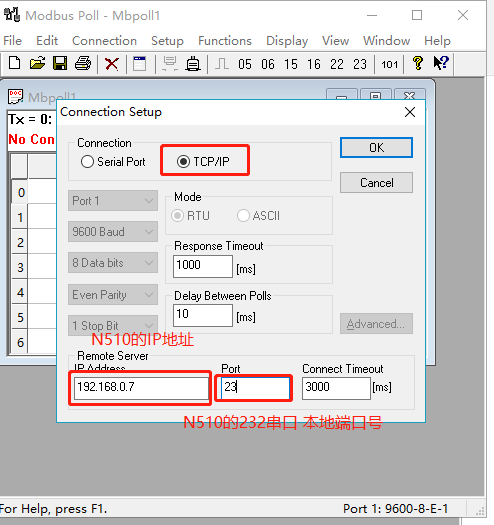

6. 打開modbus poll和modbus slave軟件,分別設置參數

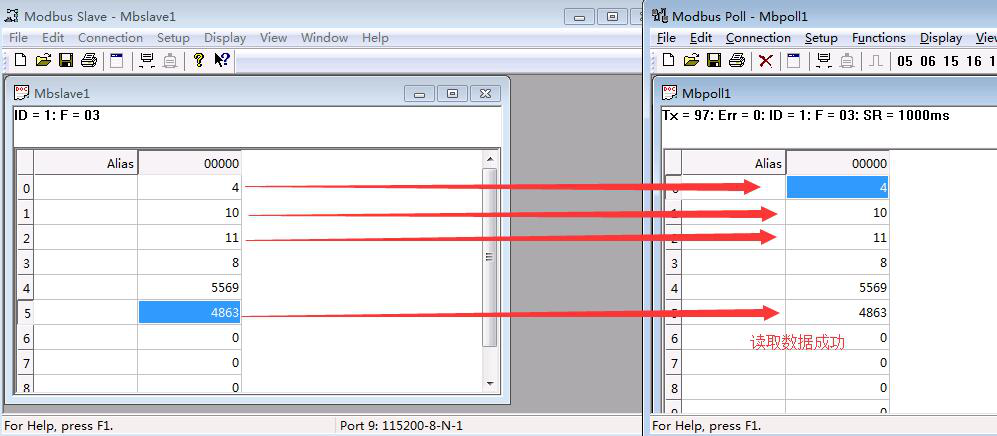

7. 測試結果
N510基本測試通信和使用方法:
http://imbacareer.com.cn/Faq/235.html
