第32頁 MODBUS網關設置

http://imbacareer.com.cn/Down/USR-N510_V1.0.9.pdf

第12頁撥碼開關

第13頁串口引腳定義

一、調試方法準備工作：

USR-N510使用直流電源適配器12V供電。

USR-N510 用USB-RS485串口線接電腦和USR-N510。

USR-N510撥碼開關都朝上，是485串口功能。

USR-N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。

（或者USR-N510網口用網線接路由器，電腦也連接同一個路由器。USR-N510用串口設置軟件設置DHCP，動態獲取IP）

二、靜態IP時USR-N510 設置MODBUS 網關：

1、硬件連接：

USR-N510使用直流電源適配器12V供電。

USR-N510 用USB-RS485串口線接電腦和USR-N510。

USR-N510撥碼開關都朝上，是485串口功能。

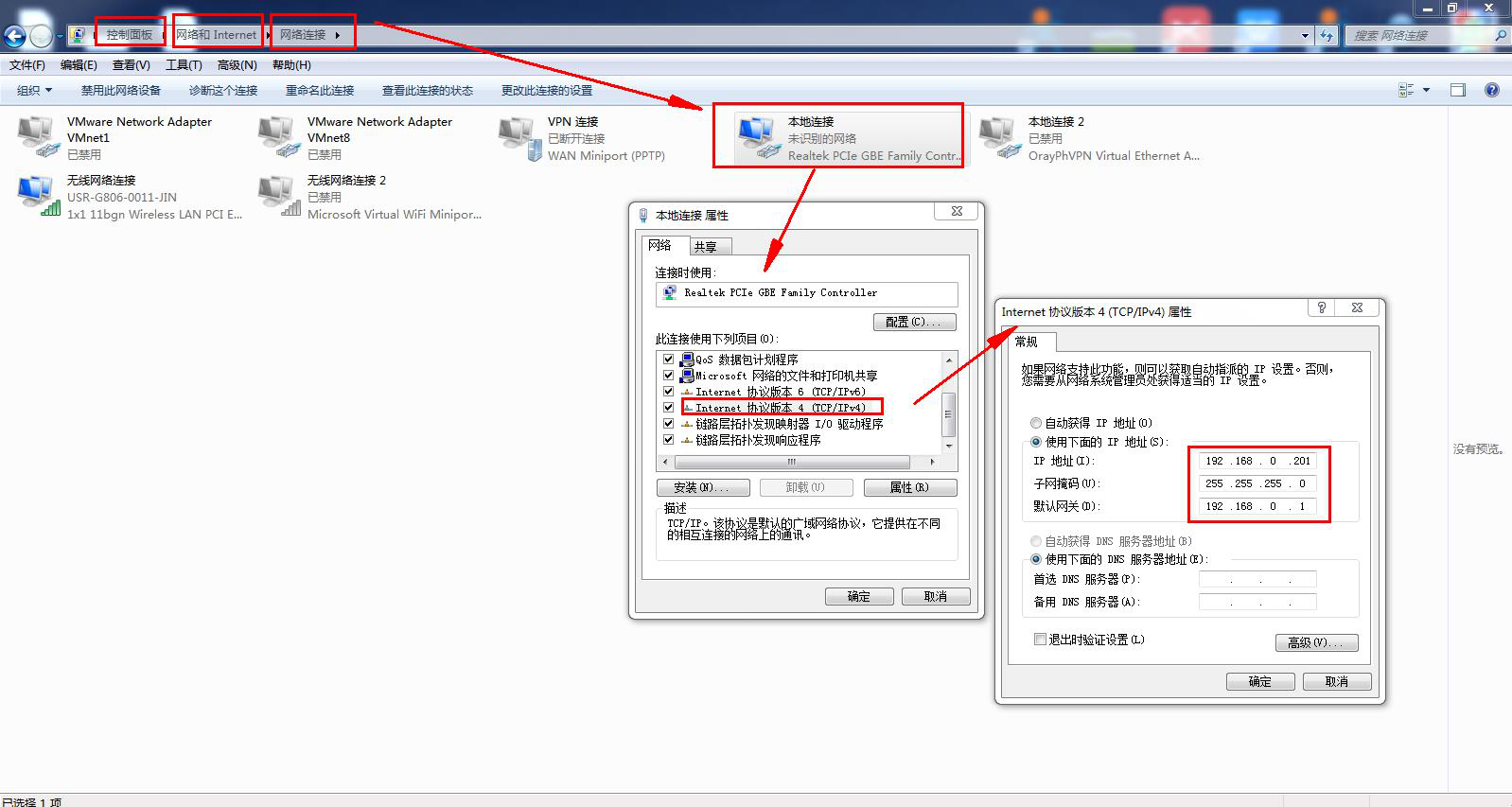

USR-N510網口用網線連接電腦網口，電腦IP和USR-N510的IP設置同一網段。USR-N510默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.1.1。

2、串口參數設置：

用M4設置軟件搜索USR-N510的IP。確認是192.168.0.7

3、網頁參數設置：

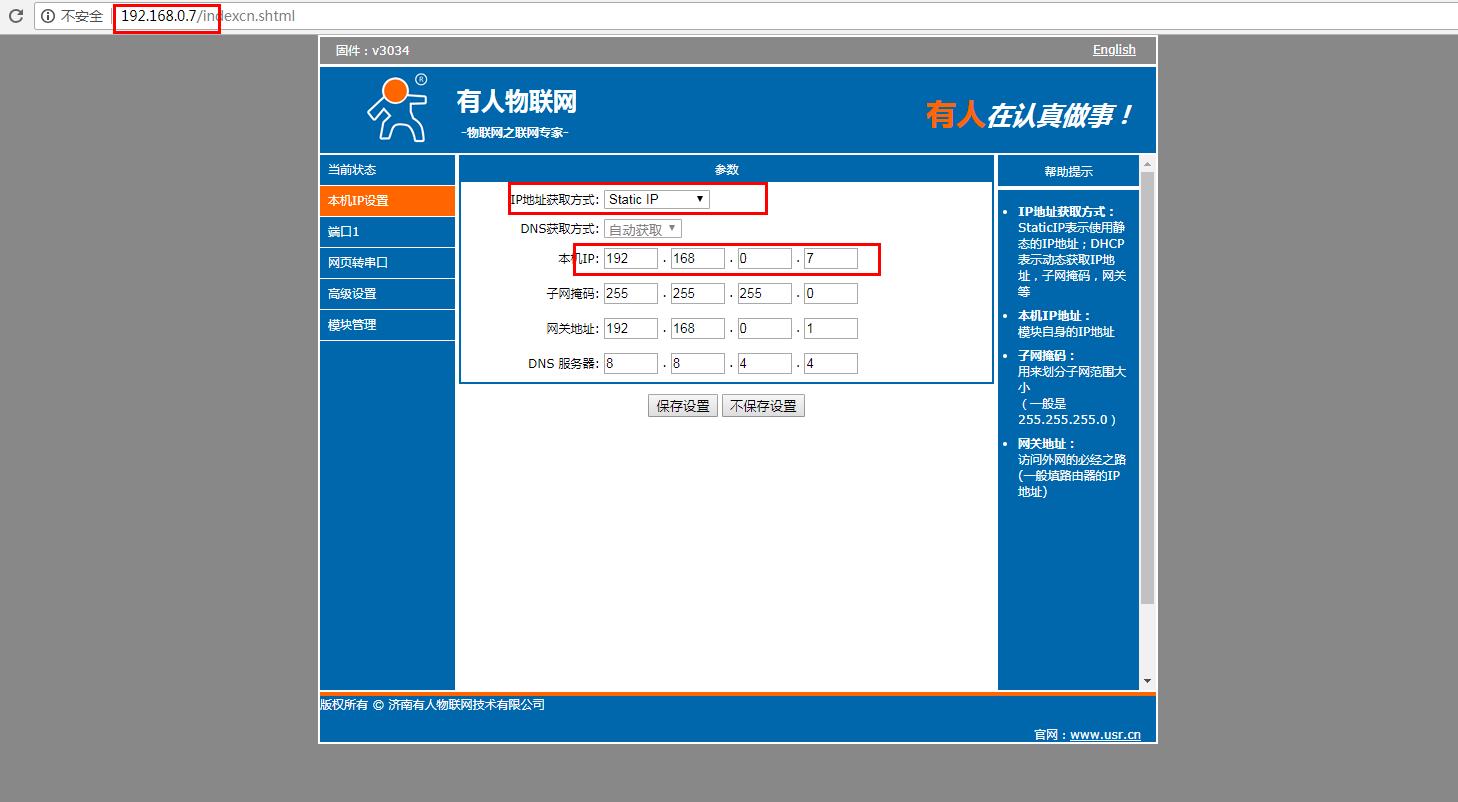

在電腦打開瀏覽器，輸入靜態IP192.168.0.7 登錄USR-N510的內置網頁。

登錄用戶名是admin，密碼是admin。

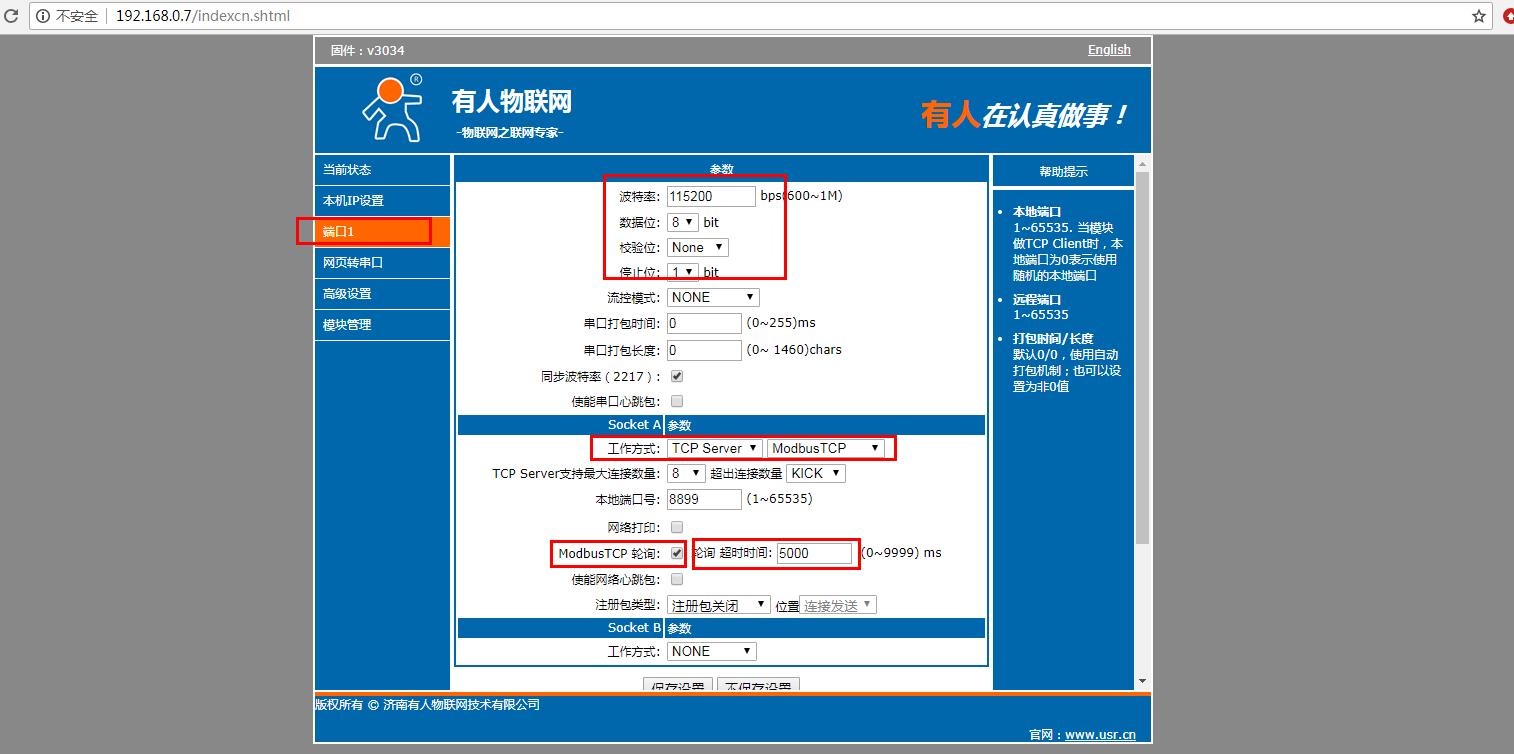

網頁檢查串口參數，工作方式設置TCP serverModbusTCP，本地端口號默認是8899，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。

輪詢超時時間默認是200ms,需要改大，改成5000ms。

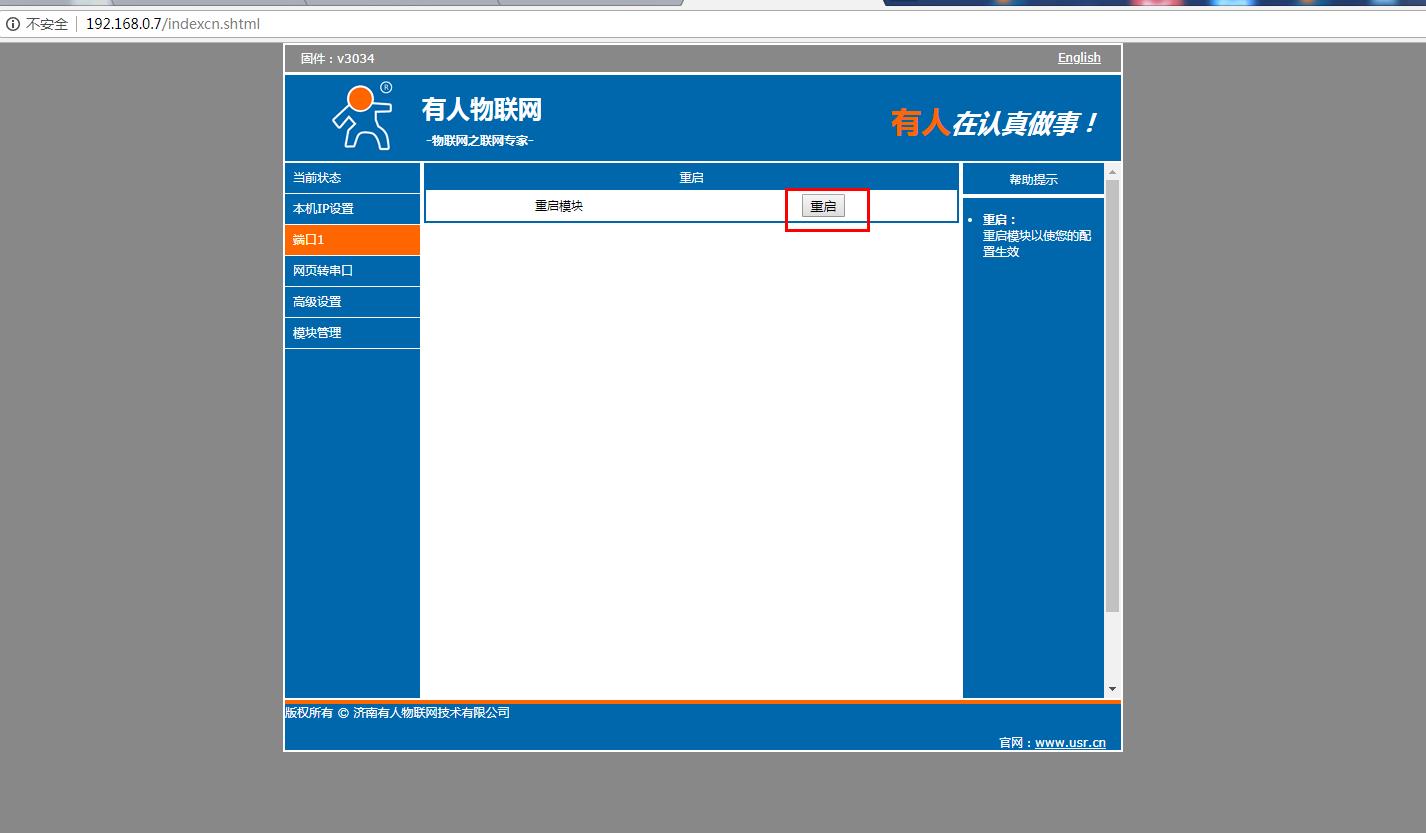

重啟之后，如果出現404錯誤提示，重新刷新網頁就可以。

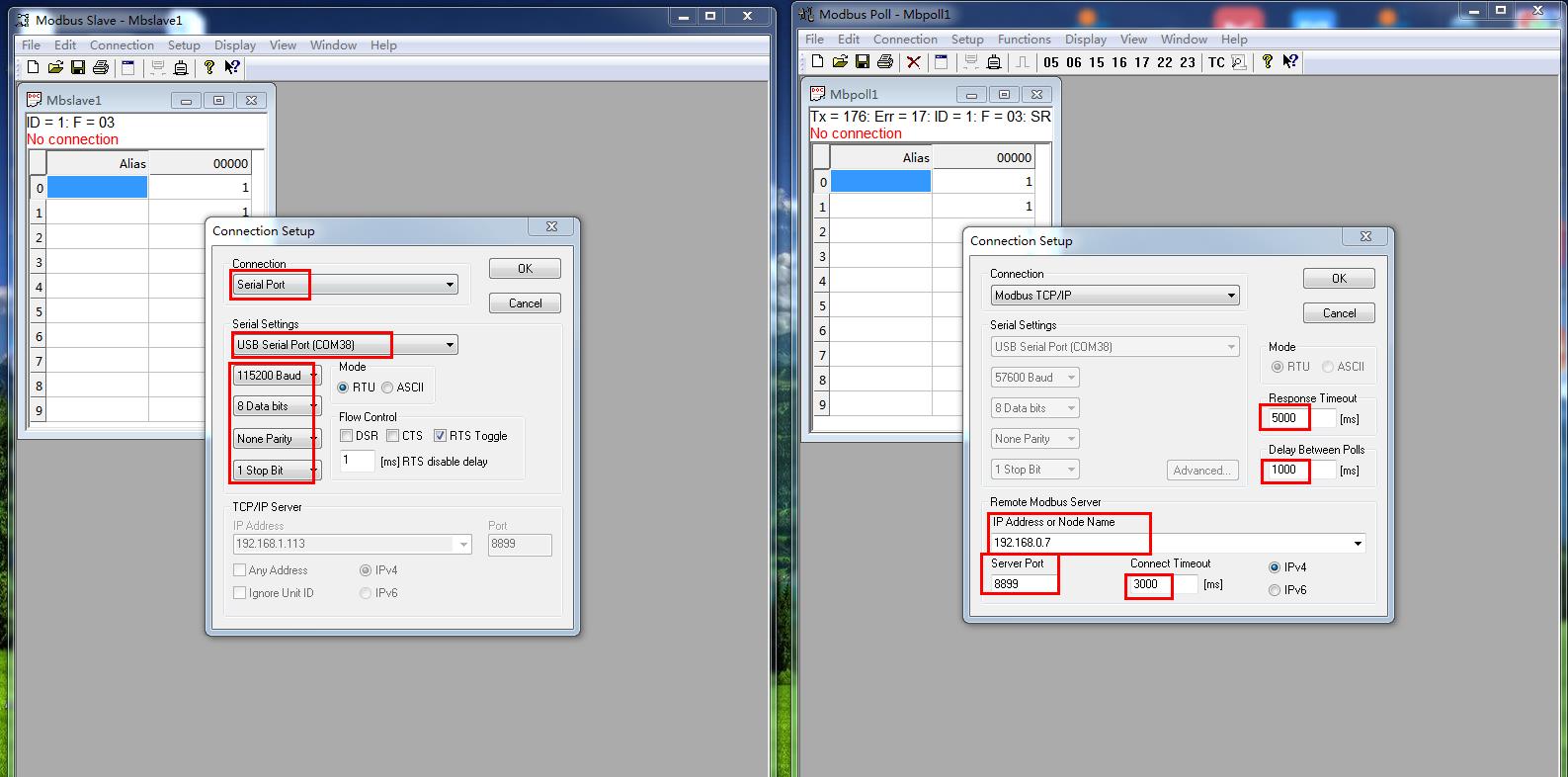

4、MODBUS SLAVE和MODBUS POLL軟件設置：

模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

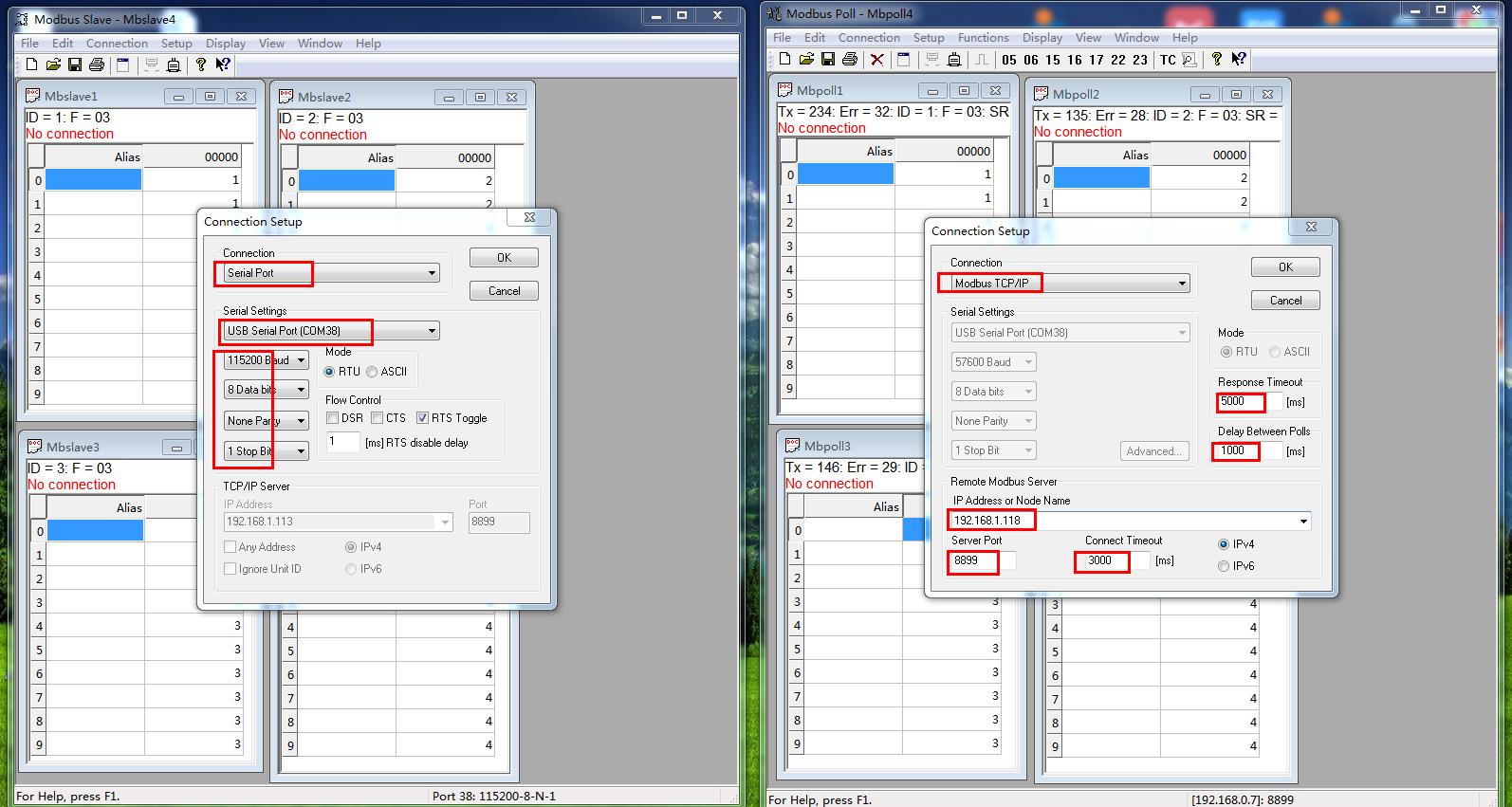

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-N510的串口參數設置一致。

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N510的IP地址，Server Port填USR-N510的端口號8899。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

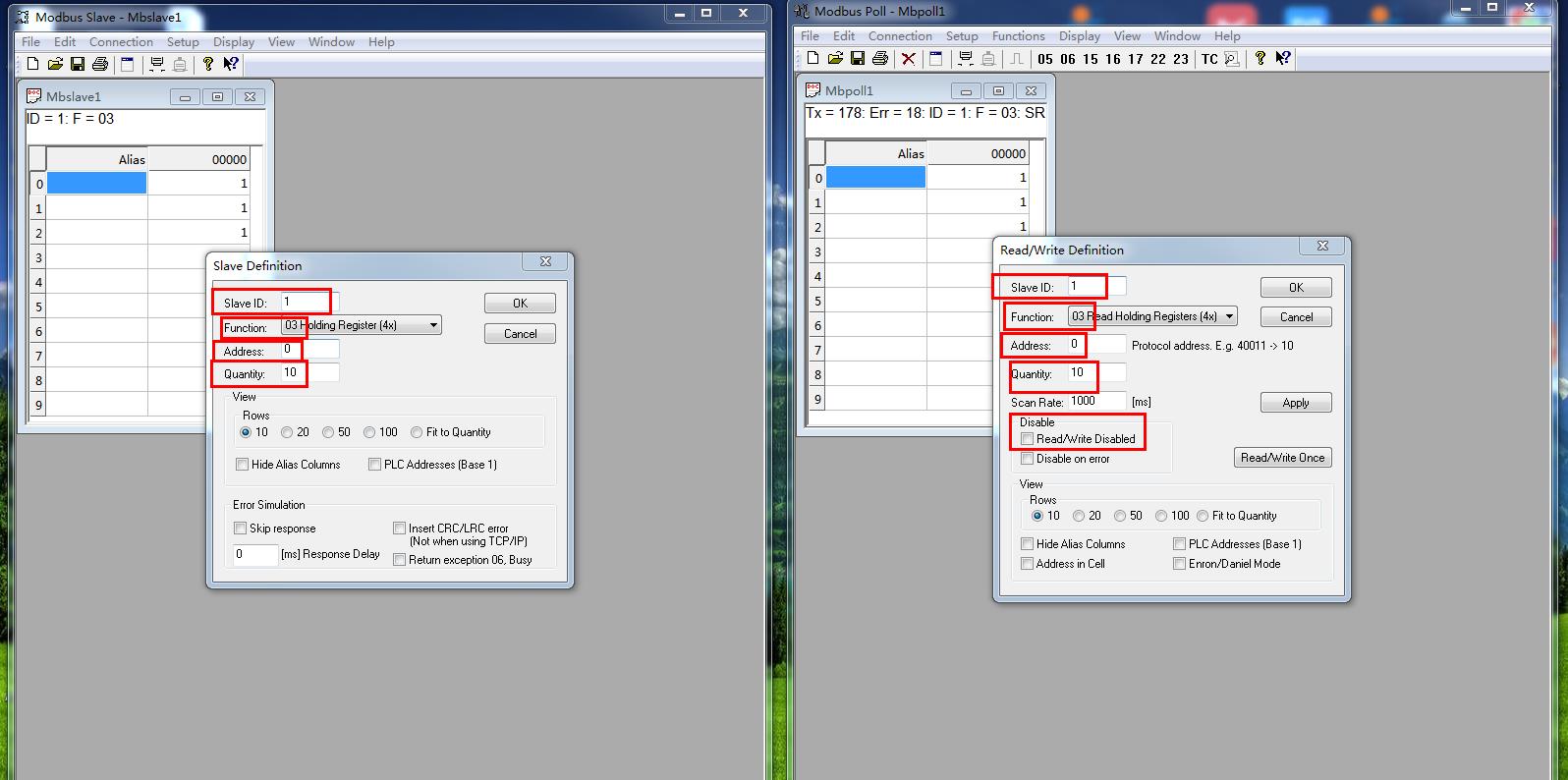

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

5、基本通訊測試：

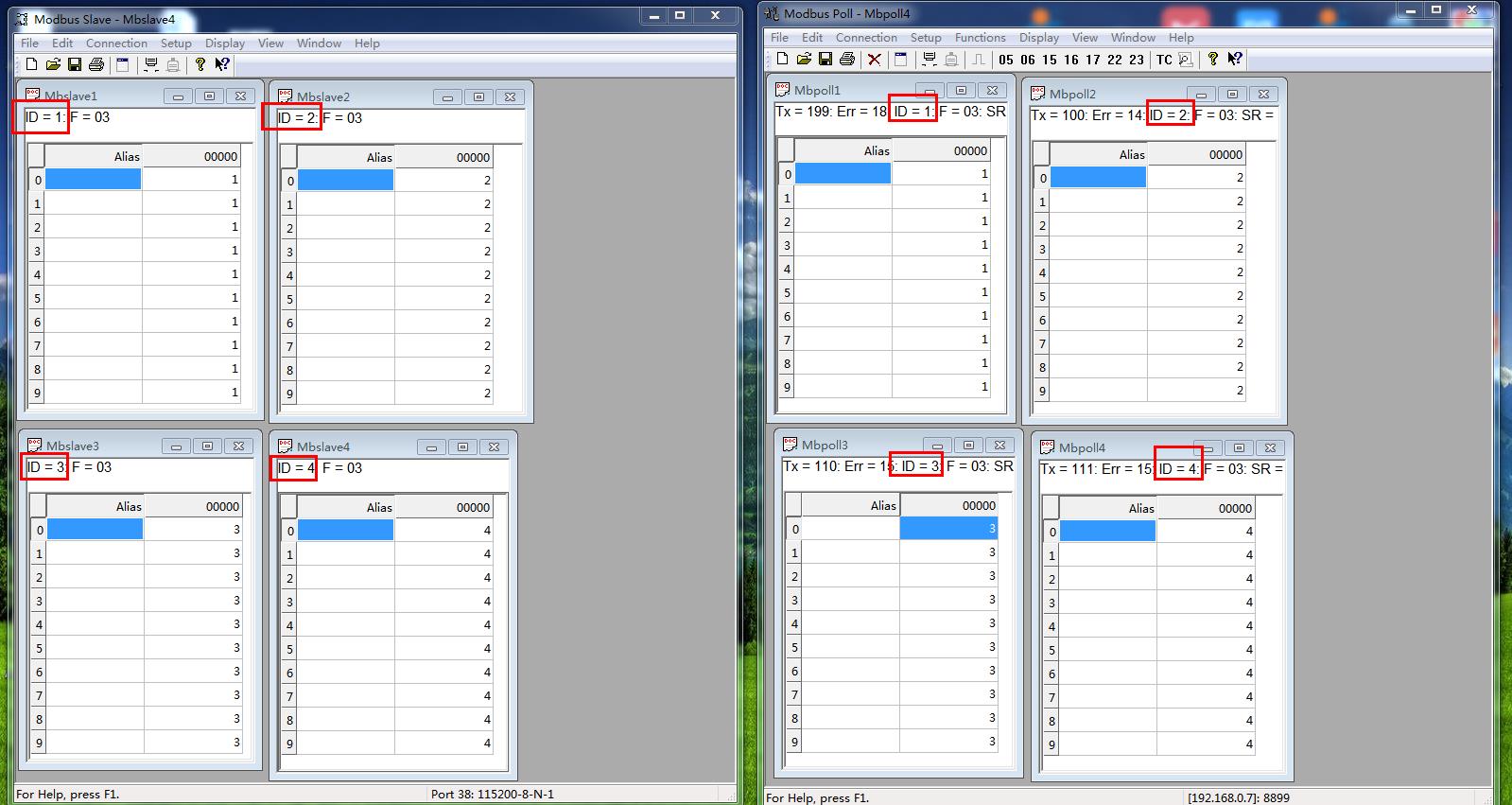

MODBUS SLAVE軟件添加4個SLAVE ID，依次是ID 1 ID 2 ID 3 ID 4。

MODBUS POLL軟件對應添加4個SLAVE ID，依次是ID 1 ID 2 ID 3 ID 4。

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。

三、DHCP動態獲取IP時，USR-N510 設置MODBUS 網關：

1、硬件連接：

USR-N510使用直流電源適配器12V供電。

USR-N510 用USB-RS485串口線接電腦和USR-N510。

USR-N510撥碼開關都朝上，是485串口功能。

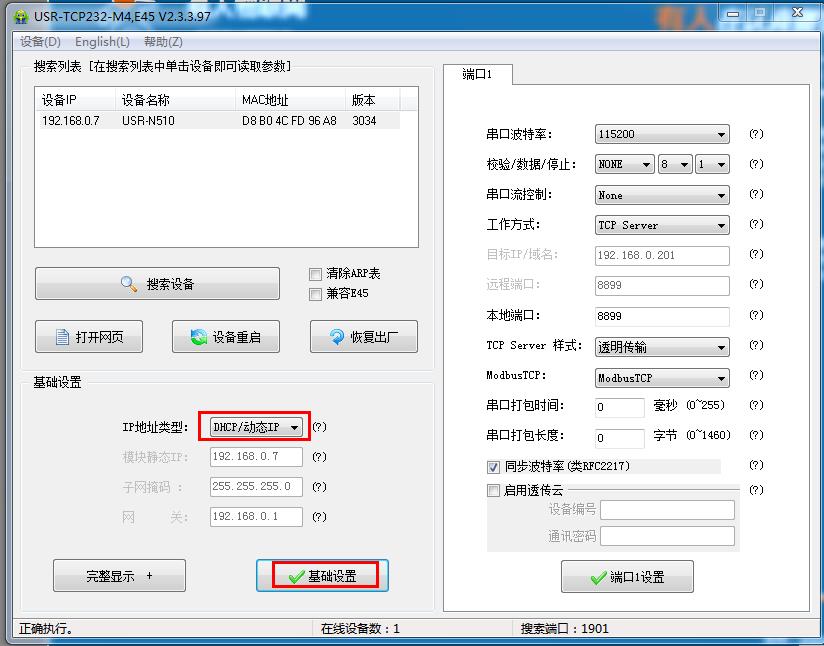

USR-N510網口用網線接路由器，電腦也連接同一個路由器。USR-N510用M4設置軟件設置DHCP，動態獲取IP。

2、串口參數設置：

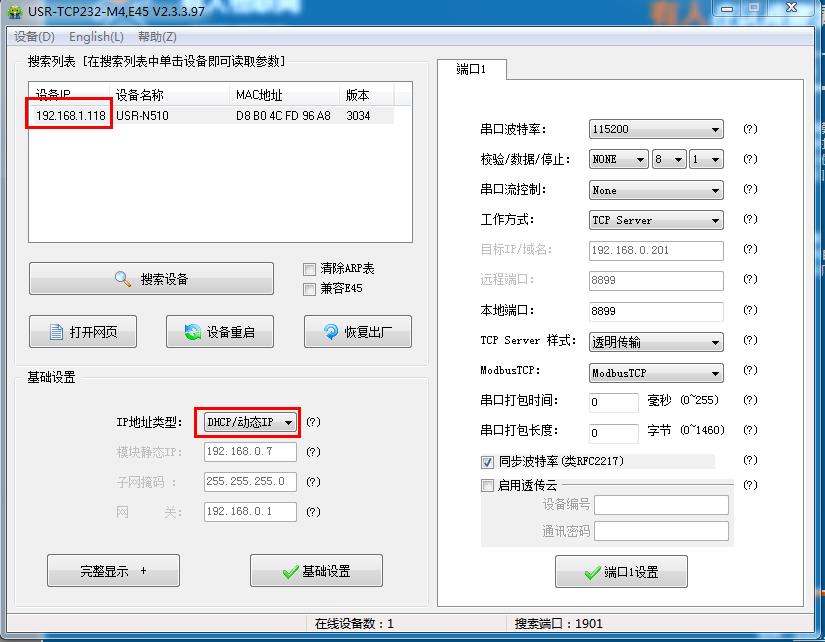

用M4設置軟件搜索USR-N510的IP是192.168.1.118

3、網頁參數設置：

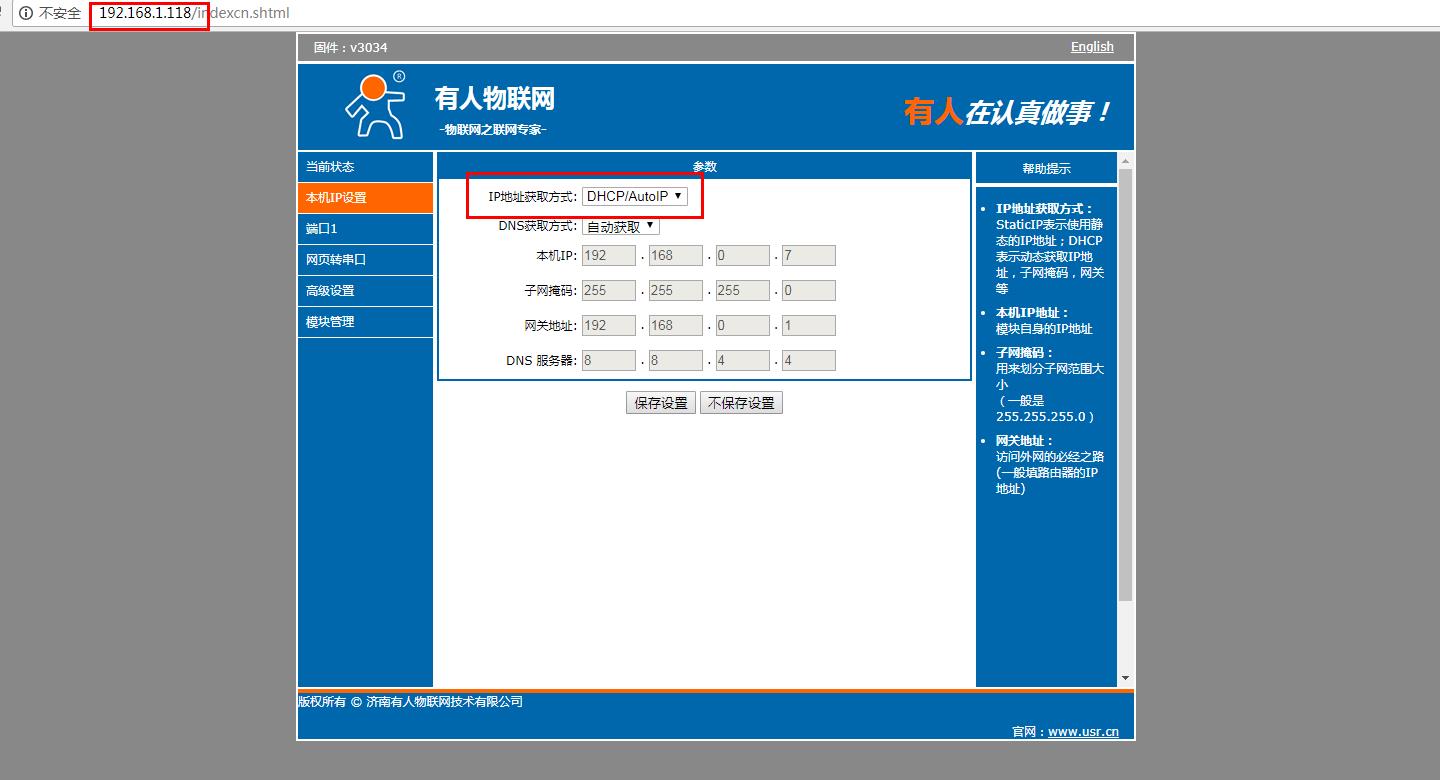

在電腦打開瀏覽器，輸入靜態IP192.168.1.118 登錄USR-N510的內置網頁。

登錄用戶名是admin，密碼是admin。

網頁檢查串口參數，工作方式設置TCP server ModbusTCP，本地端口號默認是8899，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。

輪詢超時時間默認是200ms,需要改大，改成5000ms。

4、MODBUS SLAVE和MODBUS POLL軟件設置：

模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-N510的串口參數設置一致。

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-N510的IP地址，Server Port填USR-N510的端口號8899。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

5、基本通訊測試：

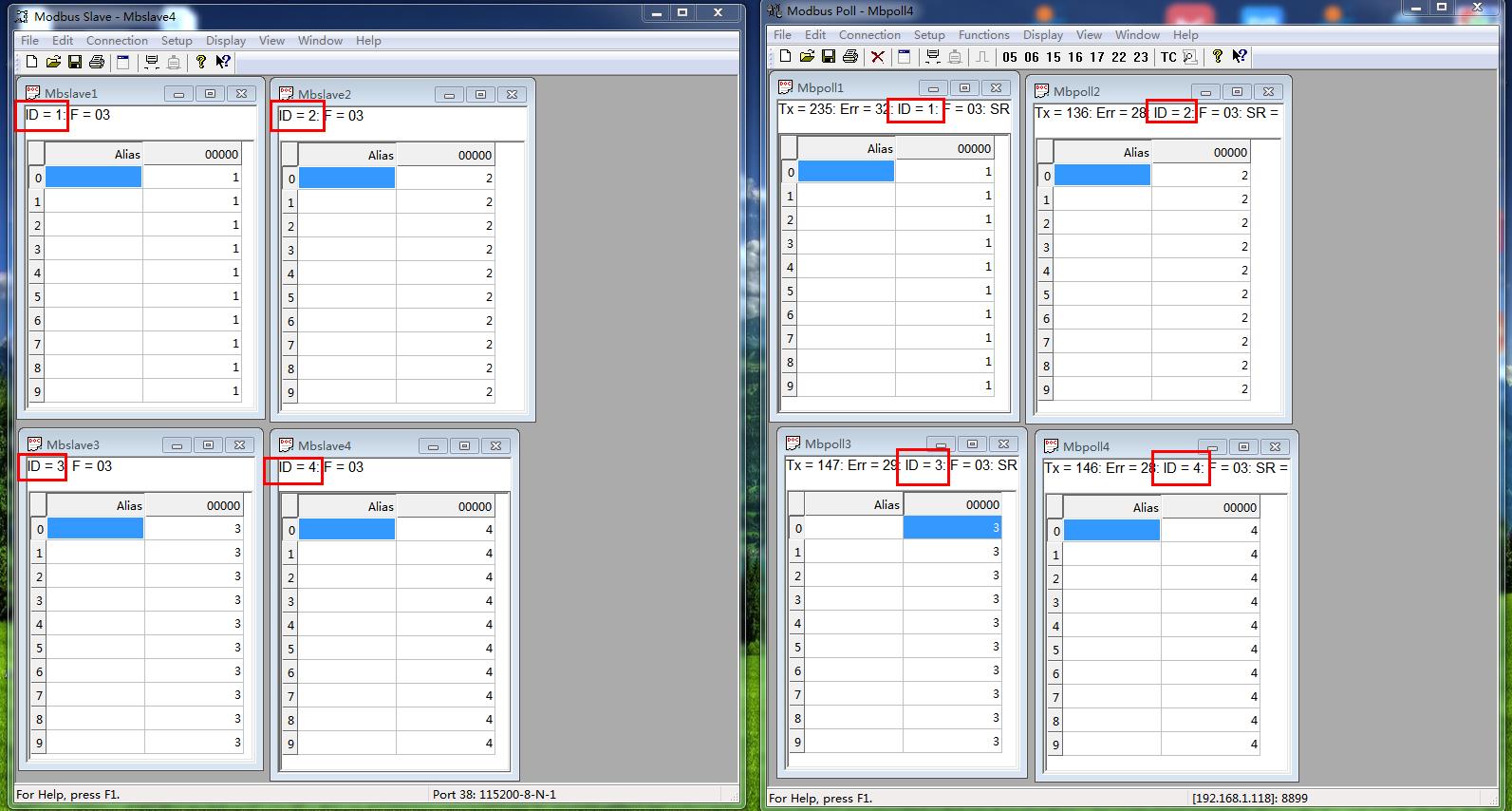

MODBUS SLAVE軟件添加4個SLAVE ID，依次是ID 1 ID 2 ID 3 ID 4。

MODBUS POLL軟件對應添加4個SLAVE ID，依次是ID 1 ID 2 ID 3 ID 4。

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。
