參 數
|
描 述
|
|
供電
|
電源
|
端子接口，DC 9～36V
|
|
功耗
|
空載/滿載：平均功耗75mA/12V，最大功耗：85mA/12V。
|
|
硬件接口
|
Reload
|
按鍵，長按3-15s內松開，恢復出廠設置
|
|
UART1
|
通信接口，支持RS485，支持600~230.4Kbps
|
|
UART2
|
通信接口，支持RS485，支持600~230.4Kbps
|
|
網口
|
接口標準
|
RJ45，支持?jǐn)?shù)據和網絡指示燈，10/100Mbps、交叉直連自適應
|
|
本機IP地址
|
默認靜態IP：192.168.0.7，支持DHCP獲取IP
|
|
網關
|
192.168.0.1
|
|
子網掩碼
|
255.255.255.0
|
|
DNS服務器地址
|
主服務器默認119.29.29.29，備用DNS服務器地址：8.8.8.8
|
|
指示燈
|
PWR
|
電源指示燈，供電即長亮
|
|
WORK
|
工作指示燈，正常工作時閃爍，閃爍頻率1s
|
|
NET
|
網絡指示燈，蜂窩網絡慢閃爍，以太網常亮，無網絡熄滅
|
|
DATA
|
串口數據指示燈，串口有數據通信綠燈快速閃爍，無數據通信熄滅
|
|

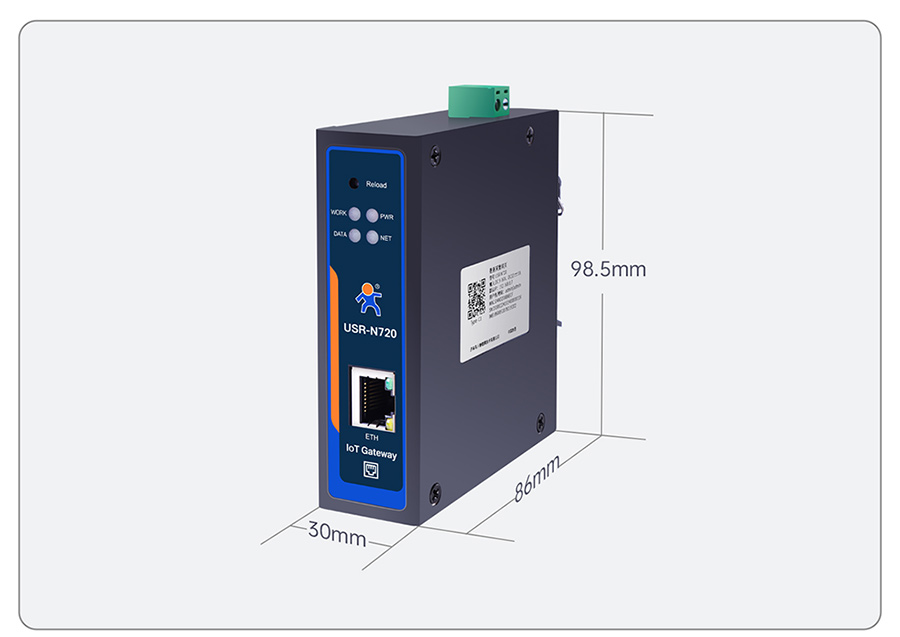

外形尺寸
|
尺寸(毫米)
|
98.5 x 30 x 86 (mm，不含導軌件、端子尺寸)
118.5 x 30 x 95.1 (mm，含導軌件、端子尺寸)
|
|

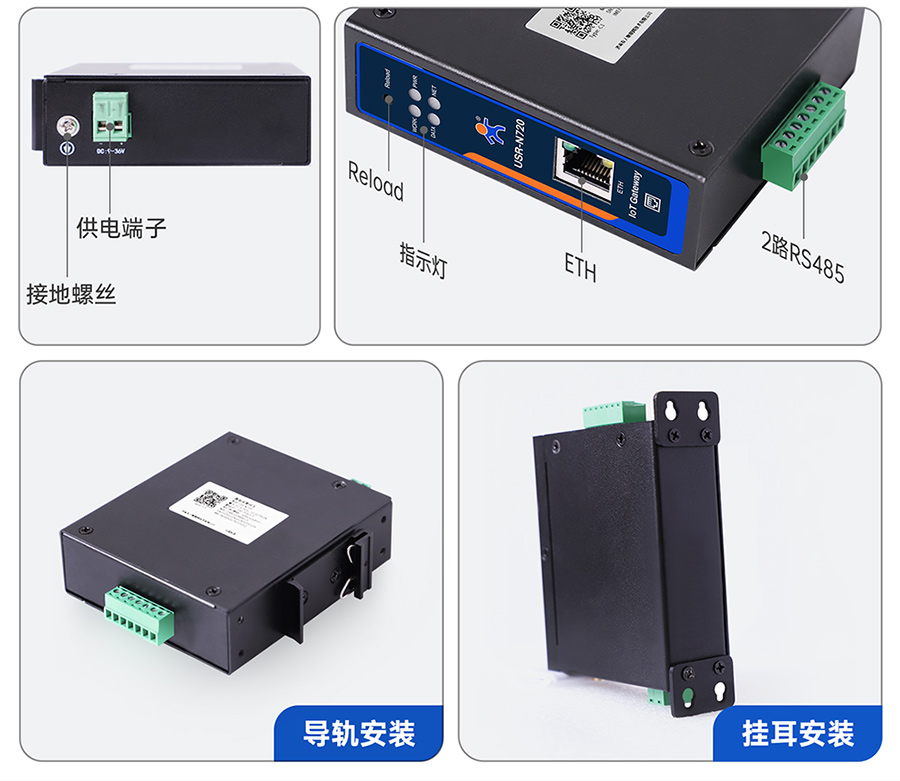

安裝方式
|
安裝方式
|
掛耳、導軌兩種方式均支持（默認導軌）
|
|

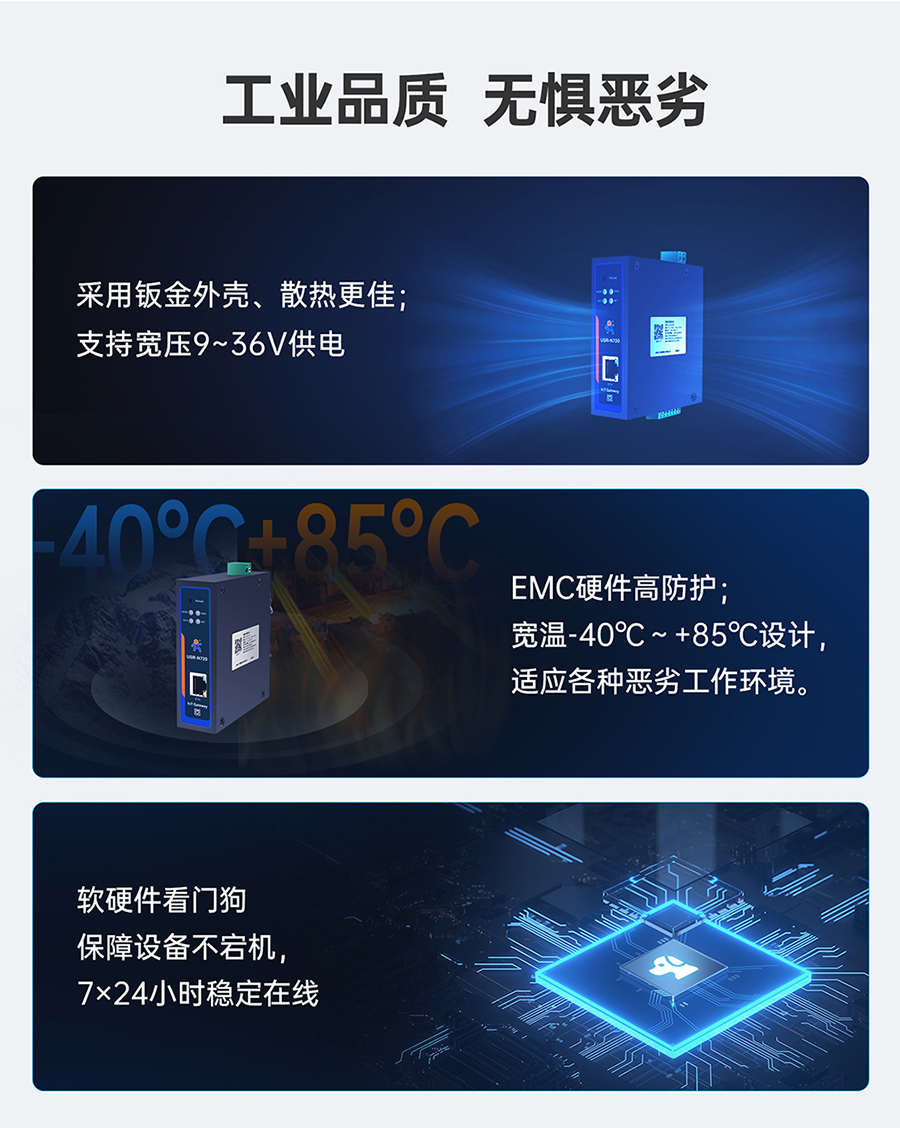

溫度范圍
|
工作溫度
|
-40℃ ~ +85℃
|
|
存儲溫度
|
-40℃ ~ +105℃
|
|
濕度范圍
|
工作濕度
|
5%~95%（無凝露）
|
|
軟件功能
|
參數配置
|
配置工具，內置web
|
|
網絡協議
|
IP、TCP、ARP、ICMP、IPV4、DHCP、DNS
|
|

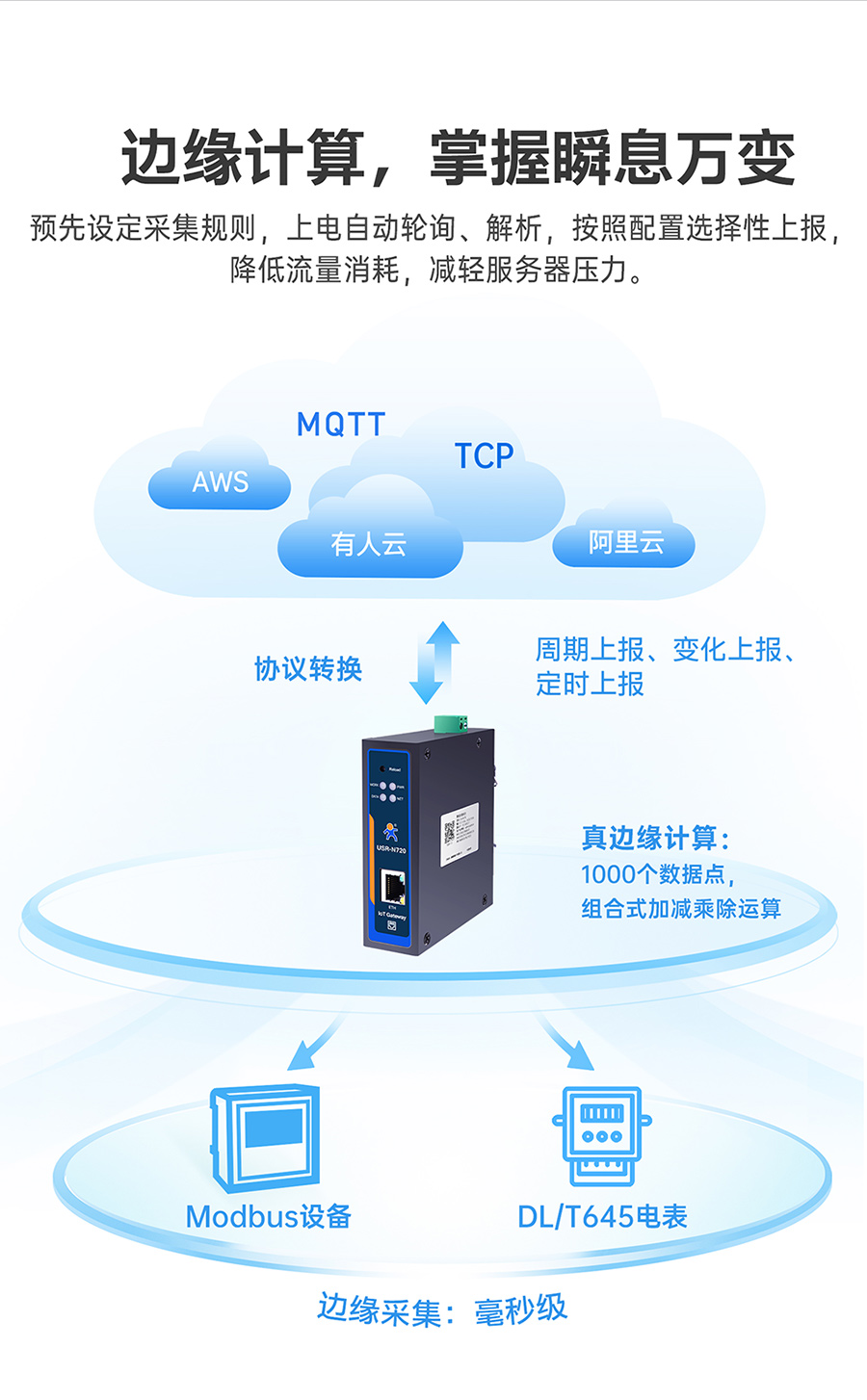

邊緣網關
|

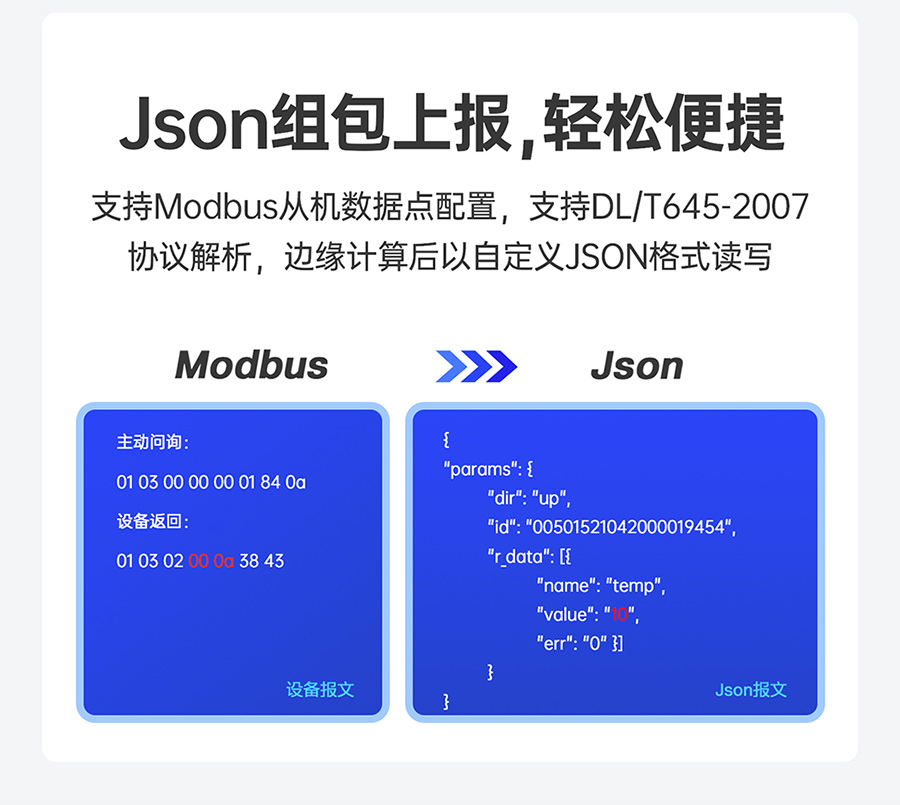

輪詢采集，數據計算，分組上報，300-1000點位，自定義JSON上報模板
|
|
數據讀寫
|

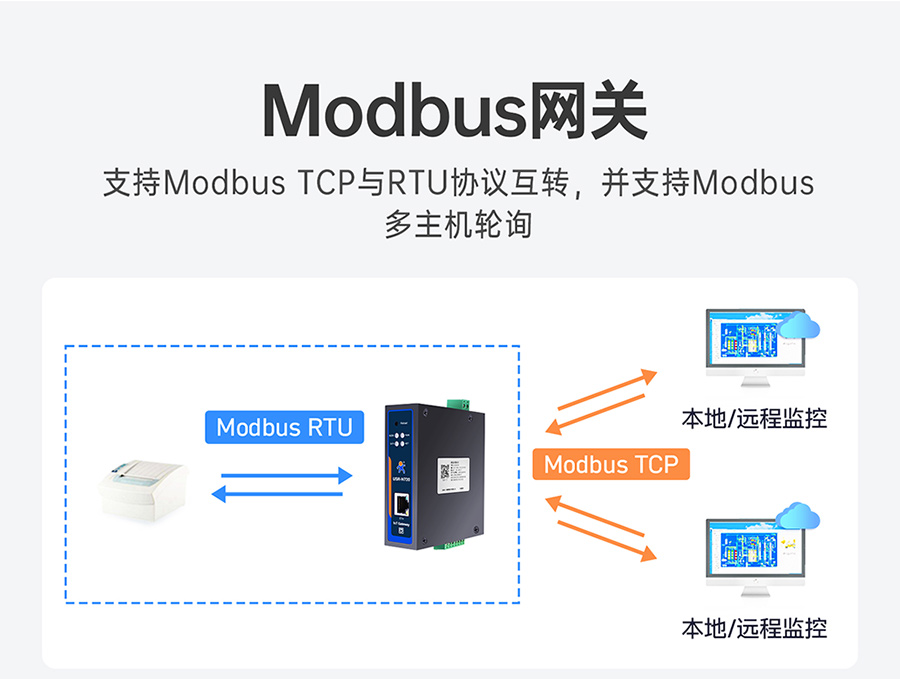

邊緣采集的數據讀寫，支持Modbus RTU/TCP，JSON
|
|

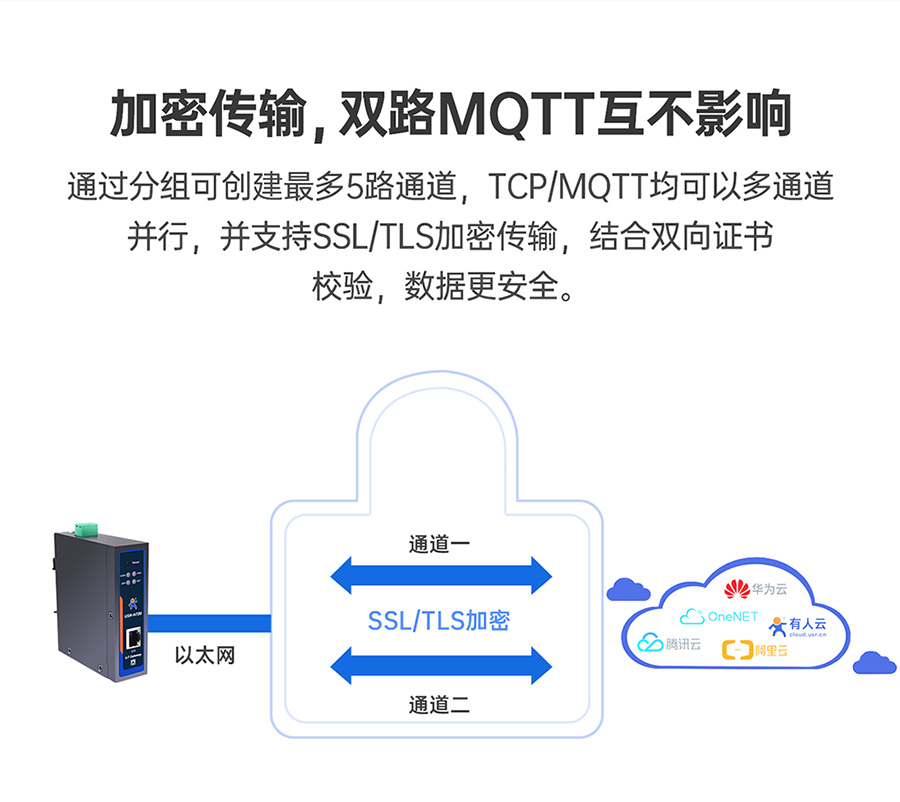

通信鏈路
|
5路，2路TCP連接+2路MQTT+1路有人云，支持SSL/TLS加密
|
|
采集協議
|
Modbus RTU、DL/T645-2007
|
|
SSL加密
|
支持TCP、MQTT協議傳輸?shù)募用懿僮?，可上傳證書。
|
|
斷網緩存
|
支持TF卡存儲
|
|
時間校準
|
支持NTP，瀏覽器時間同步和手動設置，支持時區設置
|
|
防護參數
|
靜電防護
|
IEC61000-4-2，Level 3，class B（接觸6KV，空氣放電8KV）
|
|
浪涌干擾度
|
IEC61000-4-5，Level 3，class B（電源浪涌1KV，信號2KV）
|
|
電快速脈沖群
|
IEC61000-4-4，Level 3，class B（電源脈沖群2KV，信號1KV）
|
