注意:
1、M4服務器是出廠默認參數。
2、M4配置軟件下載地址
[設置軟件] M4系列串口服務器 -http://imbacareer.com.cn/Download/90.html
3、虛擬串口軟件下載地址為:
虛擬串口軟件-http://imbacareer.com.cn/Product/72.html
4、PLC編程軟件:XC系列編程工具
配置步驟

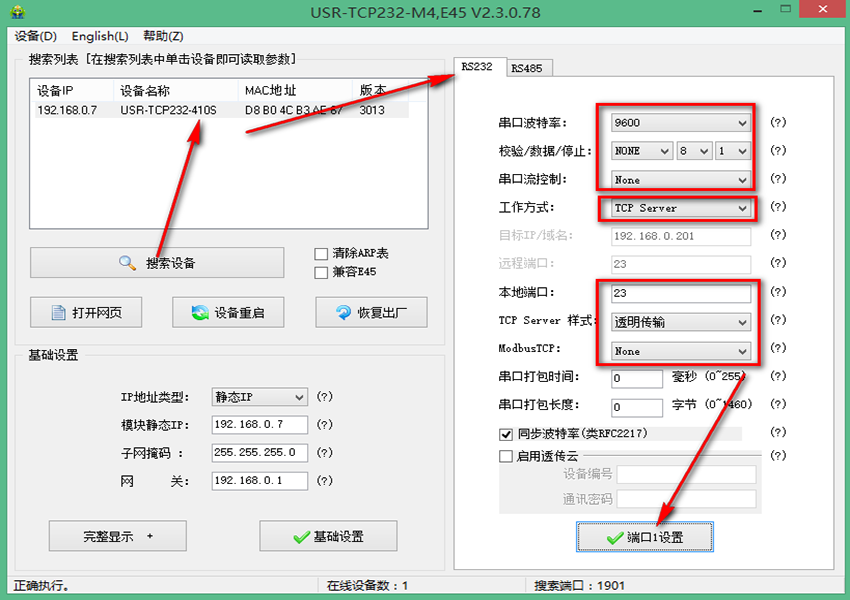

一、將串口服務器網口直連電腦網口或者連接路由器網口。使用設置軟件設置參數:搜索設備,設置串口服務器的IP地址與局域網網段一致,設置串口服務器的波特率為9600,校驗數據位停止位:NONE 8 1。這個參數要和PLC的參數一致,然后點擊端口1設置。

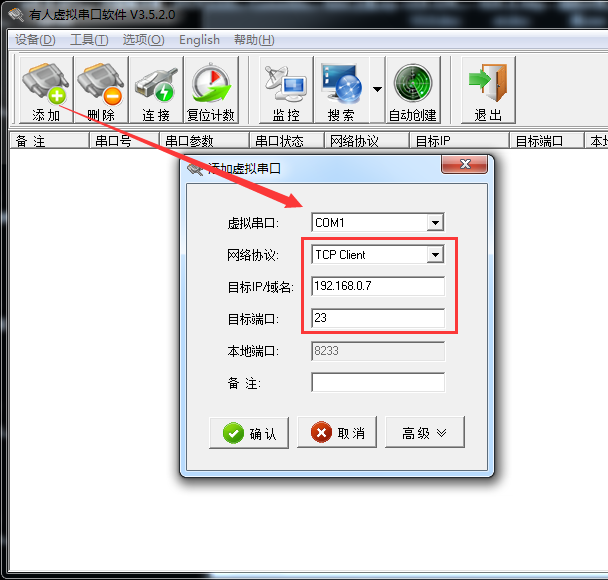

二、建立虛擬串口COM1

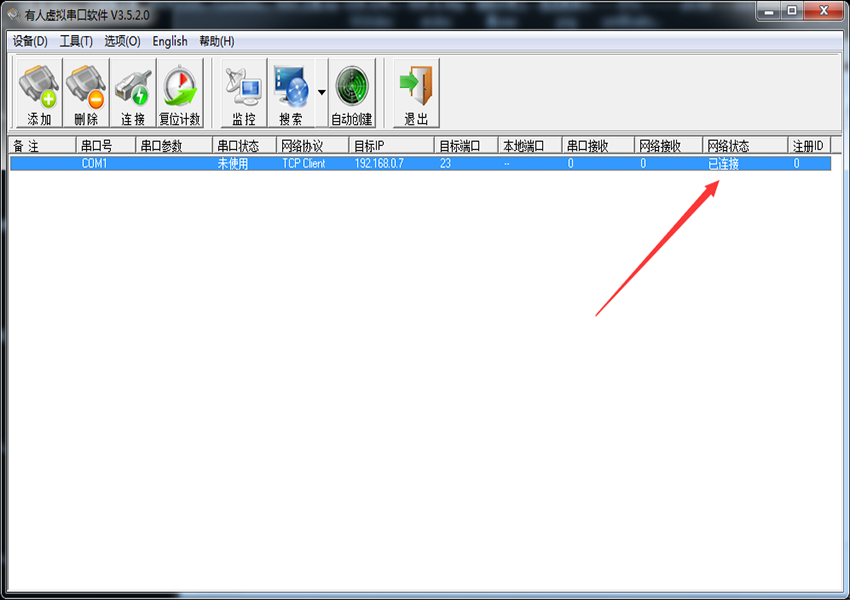

三、COM1網絡狀態為已連接,說明網絡通信OK。

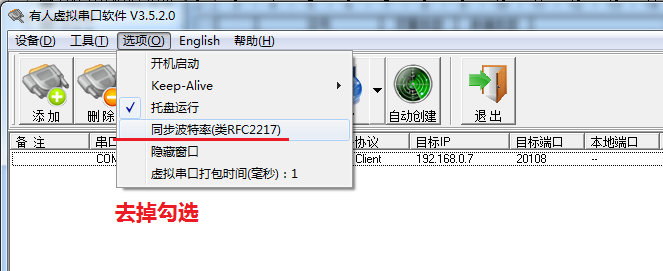

四、禁用同步波特率

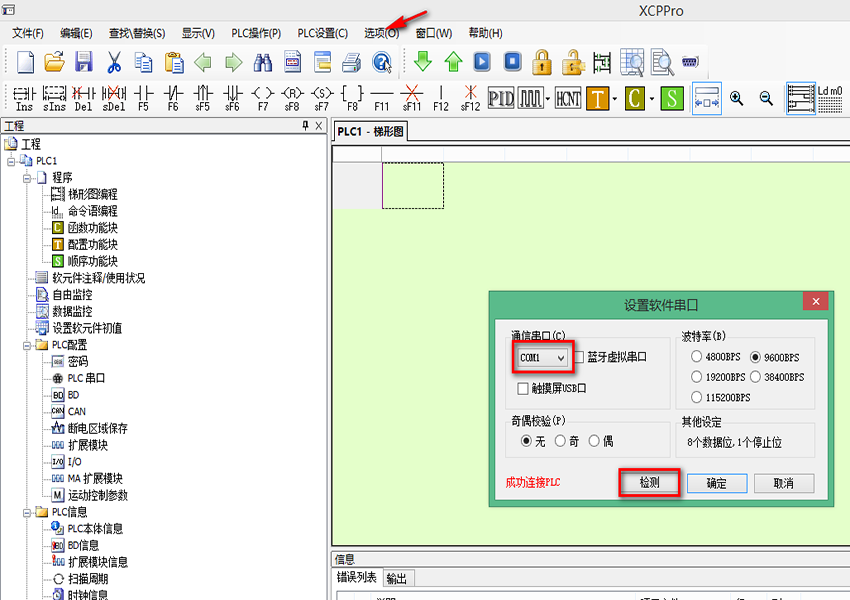

五、打開信捷上位機軟件,點擊“選項”-“軟件串口設置”
選擇對應的虛擬COM口,進行檢測,會顯示成功連接PLC

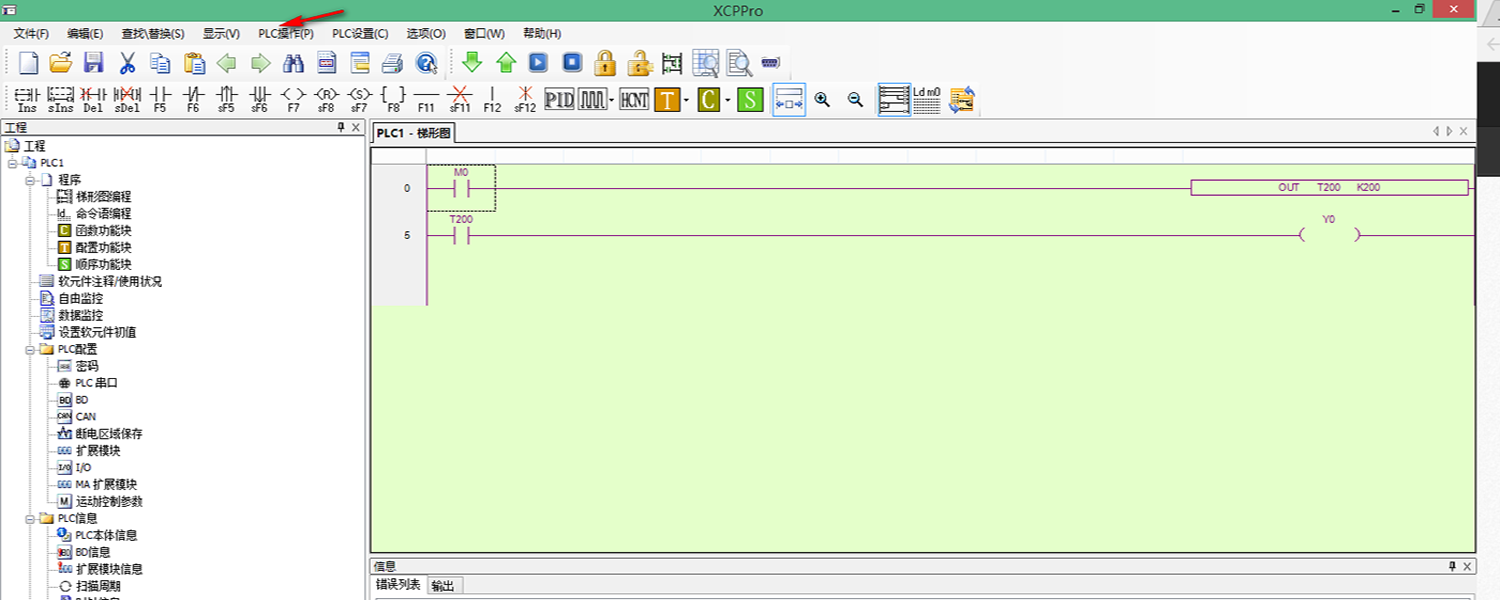

六、點擊“PLC操作”-“上傳用戶程序”,上傳成功會顯示PLC梯形圖。
