USR-TCP232-410s連接三菱PLC型號FX1s 進行遠程上傳下載程序

注意：

1、USR-TCP232-410S是出廠默認參數。

2、虛擬串口軟件下載地址為：

虛擬串口軟件-http://imbacareer.com.cn/Product/72.html

一、將電腦上的防火墻、殺毒軟件、無線網絡等都禁用，設置電腦的IP地址為靜態IP：192.168.0.201，將410s上電后通過網線與電腦直連。

二、使用google或者是IE瀏覽器，打開410s的配置網頁192.168.0.7

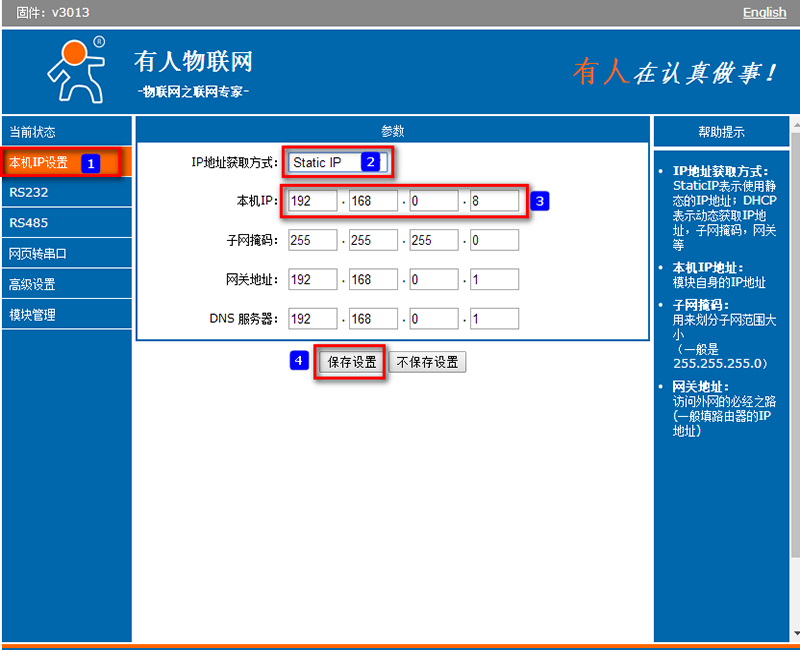

點擊“本機IP設置”，將模塊的IP地址設置為“Static IP”，設置IP地址為能上網的路由分配的地址或直接改為“DHCP”動態分配，點擊“保存設置”。

例如：測試使用的路由器地址是192.168.0.1，其分配給終端的地址為0網段的，那直接填寫為192.168.0.8

三、設置410s的RS232口的串口參數設置為與PLC一致，9600 EVEN 7 1

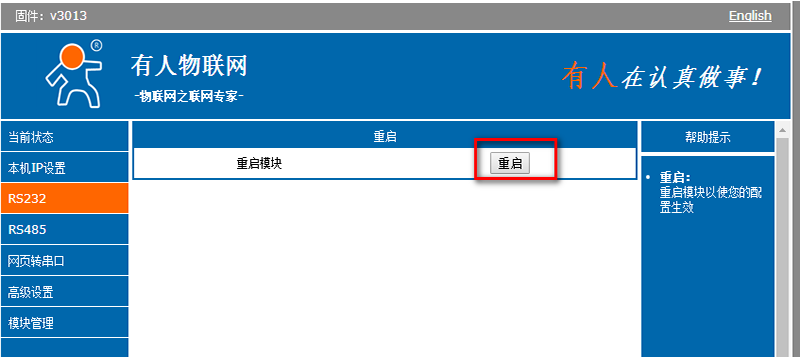

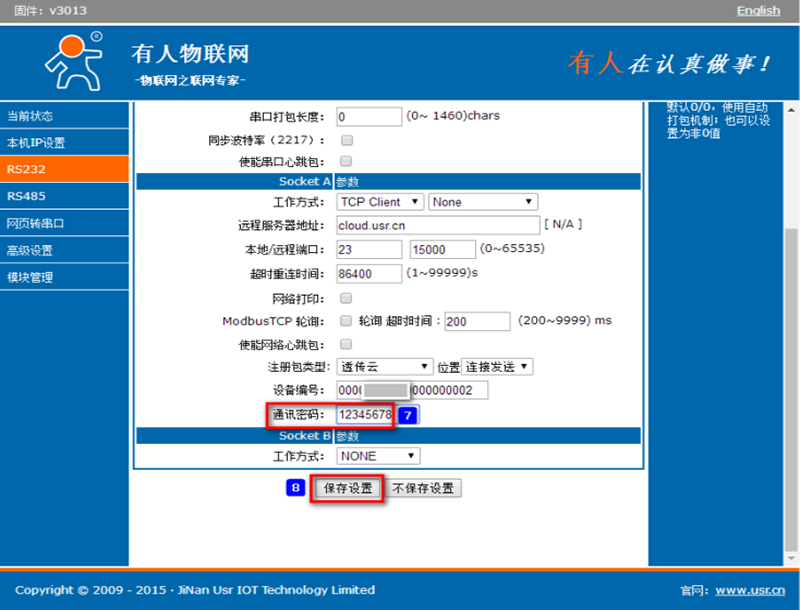

設置工作方式為“TCP CLIENT”，遠程服務器地址：cloud.usr.cn，端口號：15000，注冊包類型選為“透?jìng)髟啤?，“連接發送”，填寫“設備編號”及“通訊密碼”，點擊“保存”，然后點擊“重啟”。

四、把410S使用網線同路由器連接上，RS232串口和PLC的串口對接上，將410s供電。

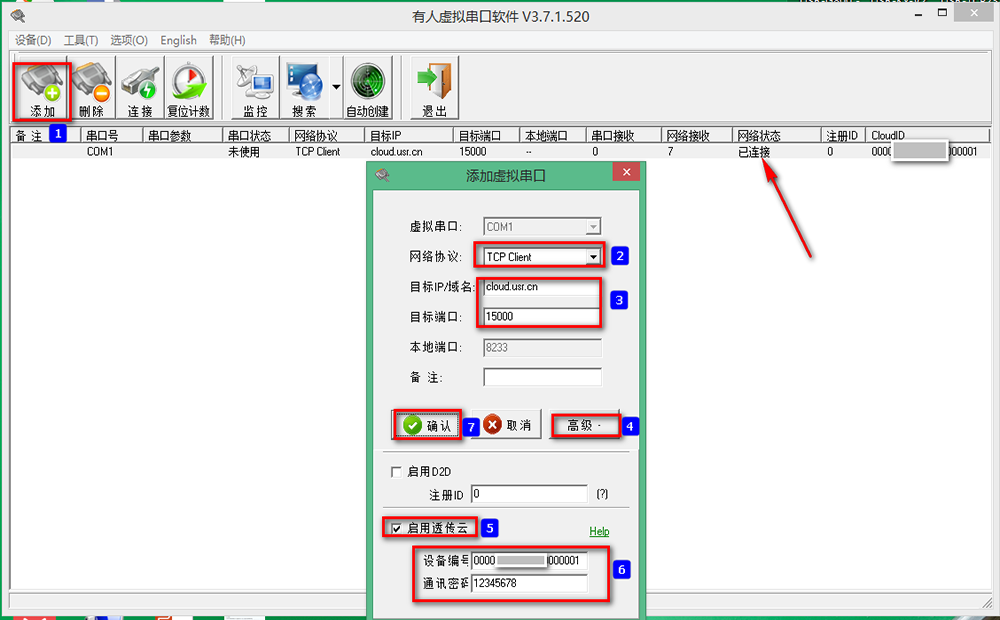

五、PC端安裝好虛擬串口軟件，打開進行添加虛擬COM口，具體步驟如下。

虛擬串口-選項RFC2217在使用9600波特率時不要勾選。

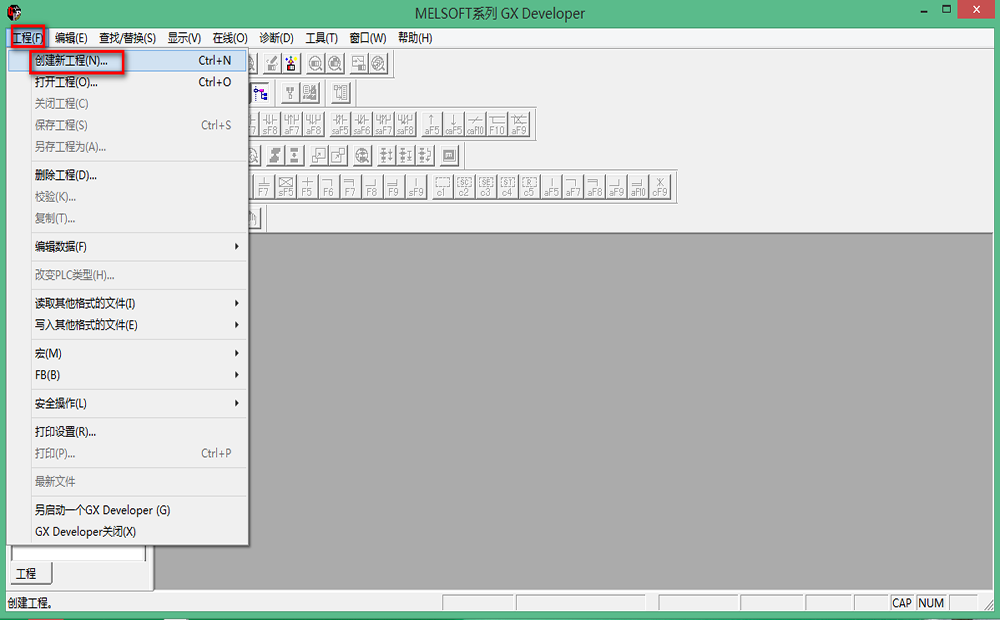

六、打開三菱上位機軟件GX，點擊“工程-創建新工程”

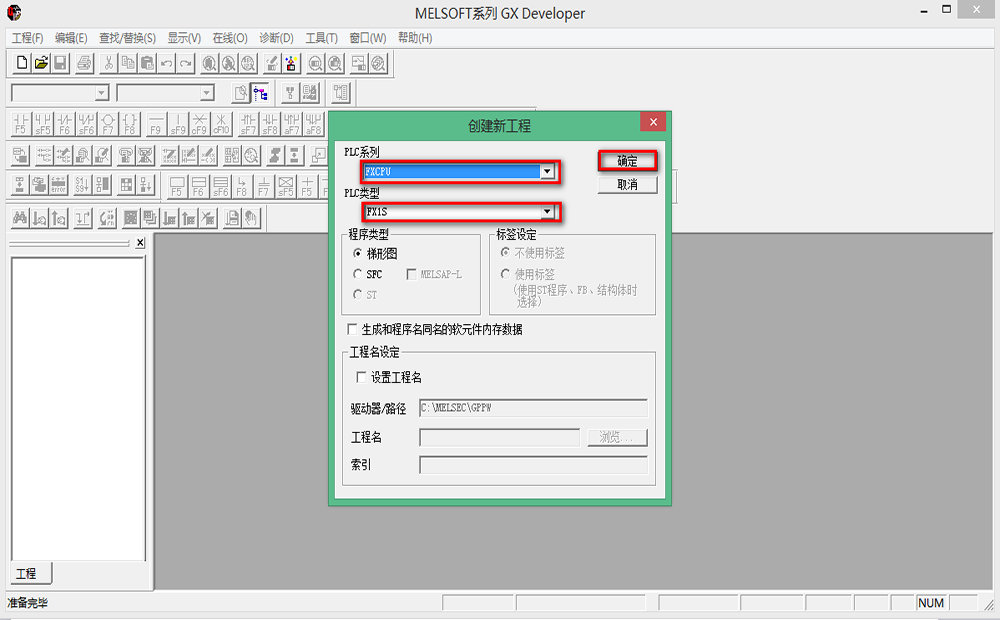

七、在下面的界面中選擇PLC的系列及類型，點擊“確定”

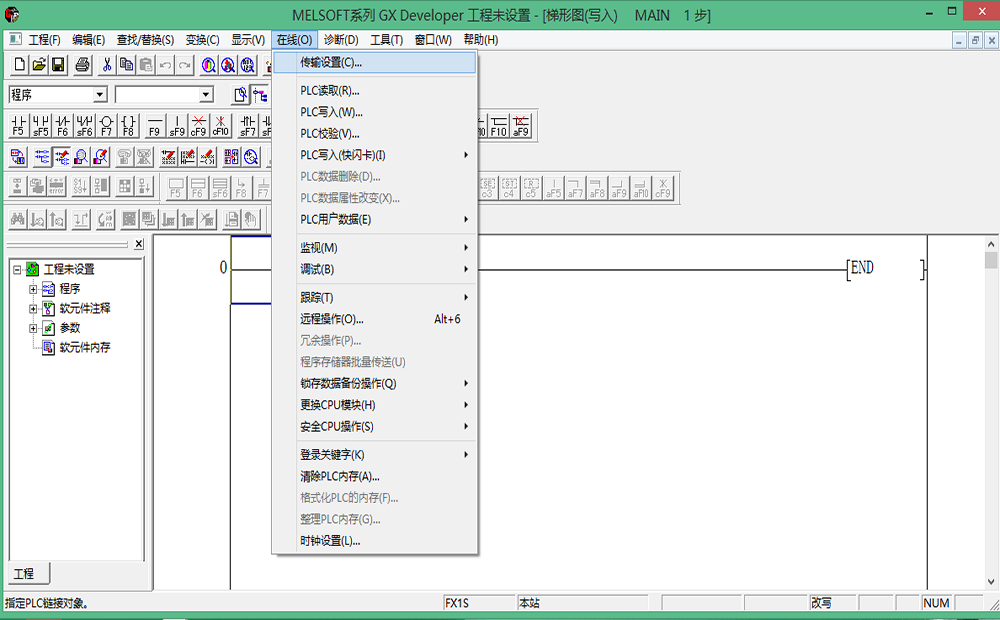

八、點擊“在線-傳輸設置”

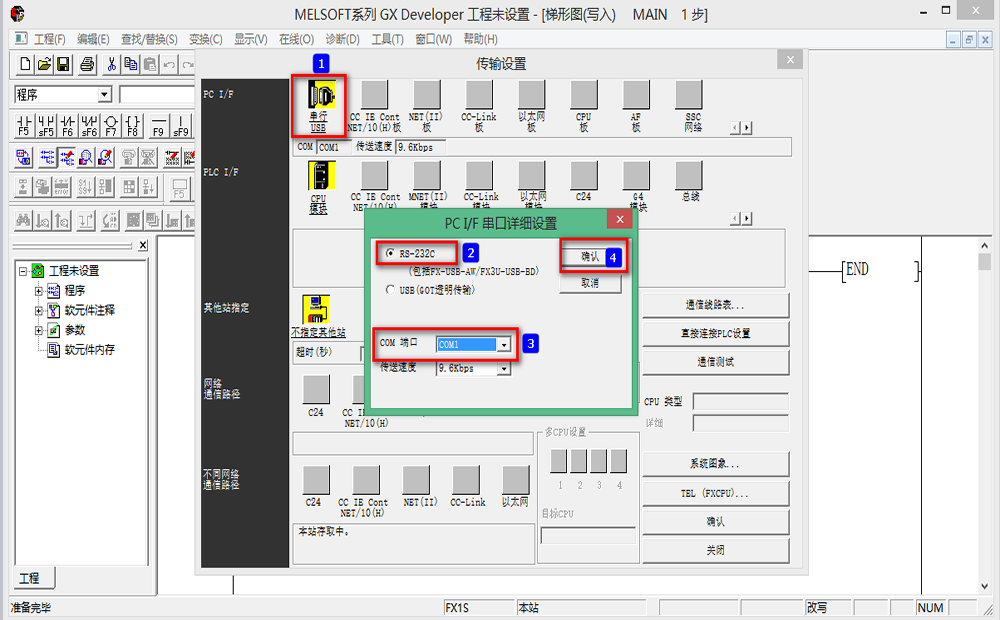

九、按下面的步驟選擇虛擬COM口：COM1,點擊“確認”

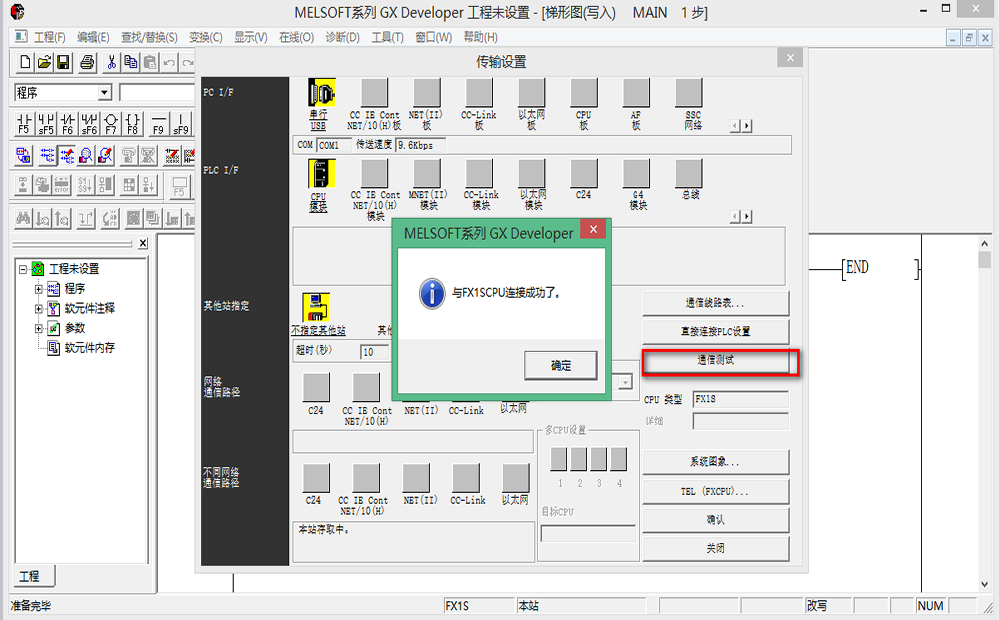

十、點擊“通信測試”，會顯示與PLC連接成功，然后點擊“確定”

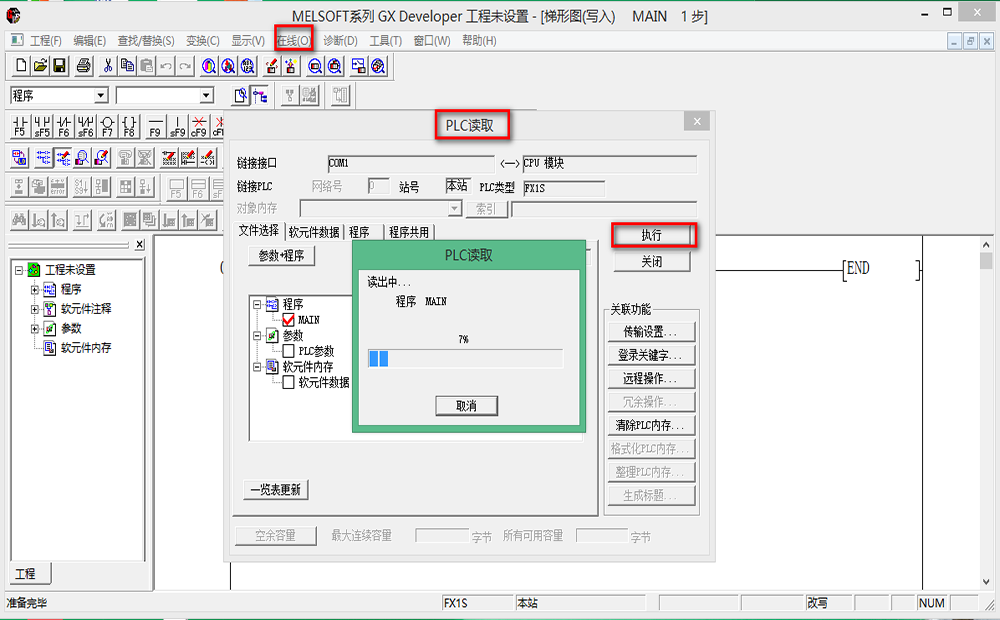

十一、退出此界面，點擊“在線-PLC讀取”，點擊“執行”，會顯示下載進度

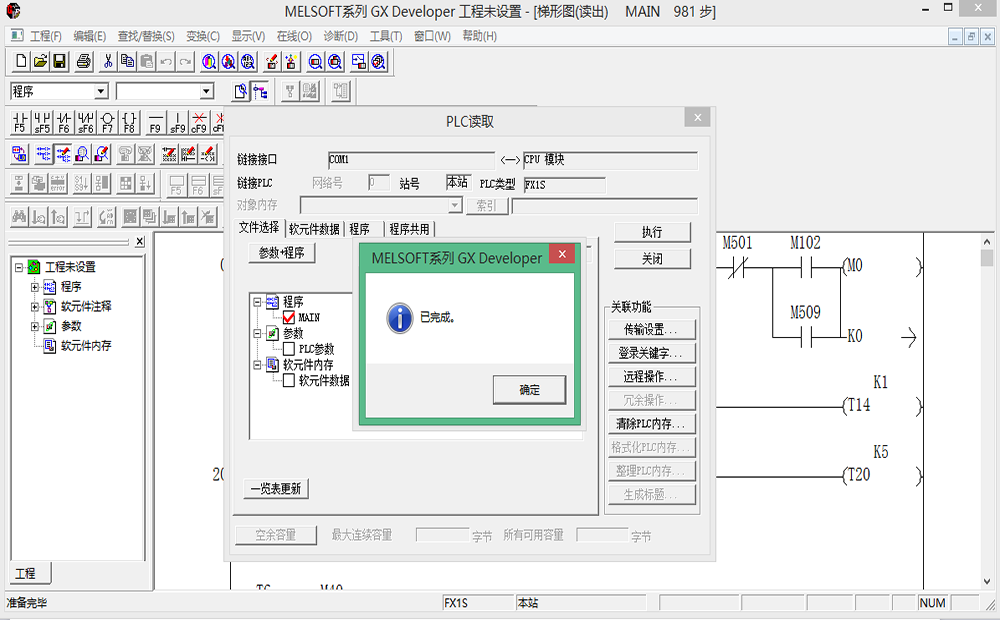

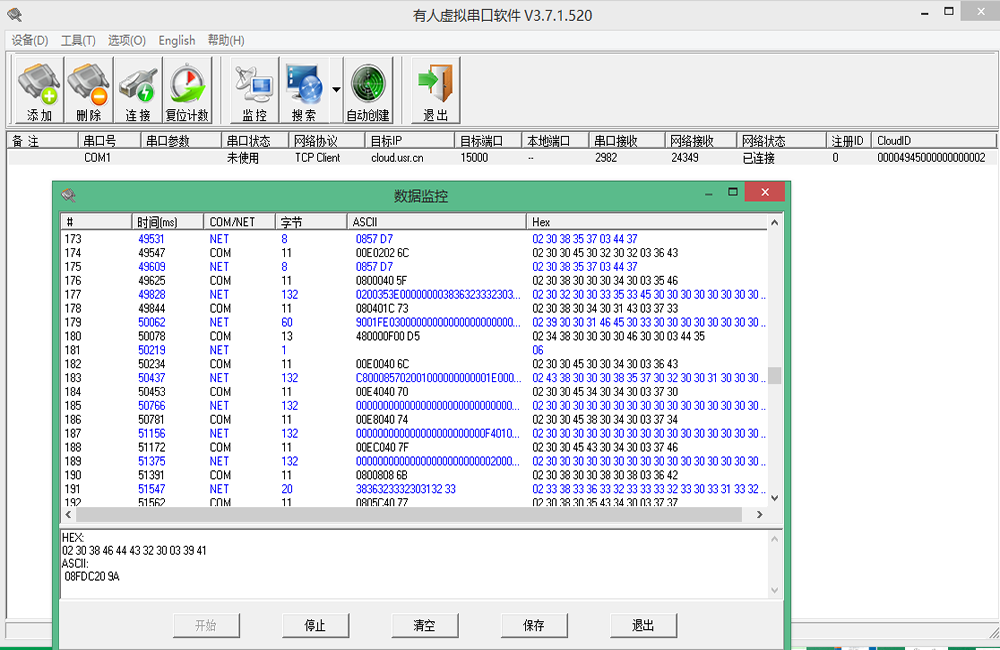

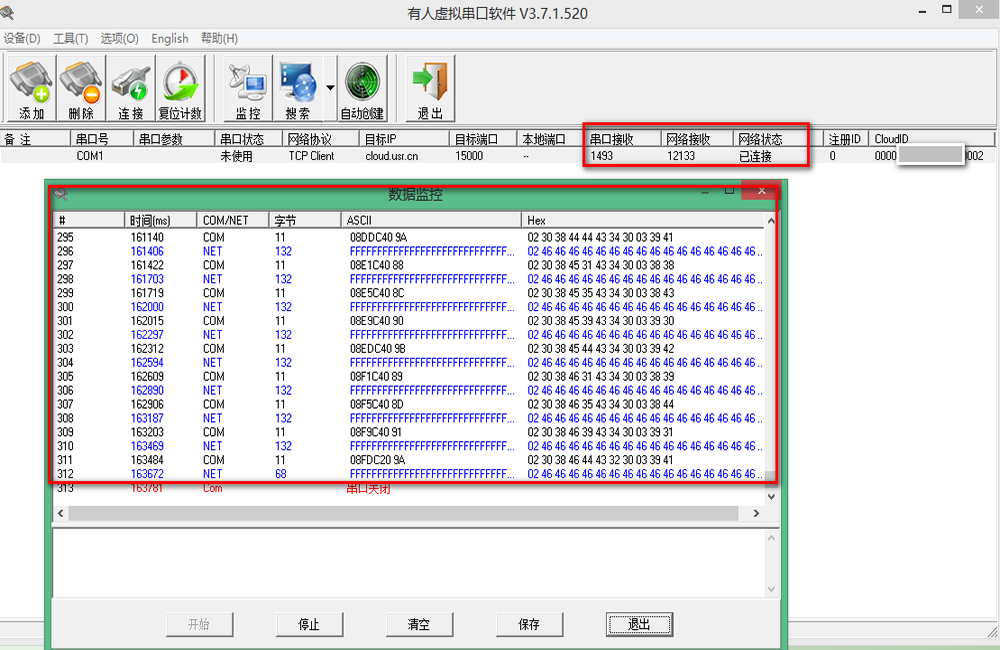

十二、最后會顯示已完成，可以看上傳的程序，及虛擬串口監聽到的數據

注意：若是想讓410S使用9600以外的波特率，需要配置參數時勾選上類RFC2217，并且虛擬串口上也要勾選此項。
