  一、數據流向

  二、實現功能：

  串口設備與上位機間的數據透?jìng)鳌?/p>

  三、資料下載：

  導軌式串口服務器DR302說明書

  導軌式串口服務器DR302軟件設計手冊

  串口服務器302設置軟件

  串口調試助手

  四、測試

  1、將串口服務器DR301(USR-DR301，簡稱301)的串口通過串口線(或USB 轉串口線)與pC相連接，通過網線將301的網口PC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給301供電。

  2、按路徑：控制面板---->網絡和Internet---->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3、給電腦設置靜態Ip，設置成301默認目標Ip:192.168.0.201 。

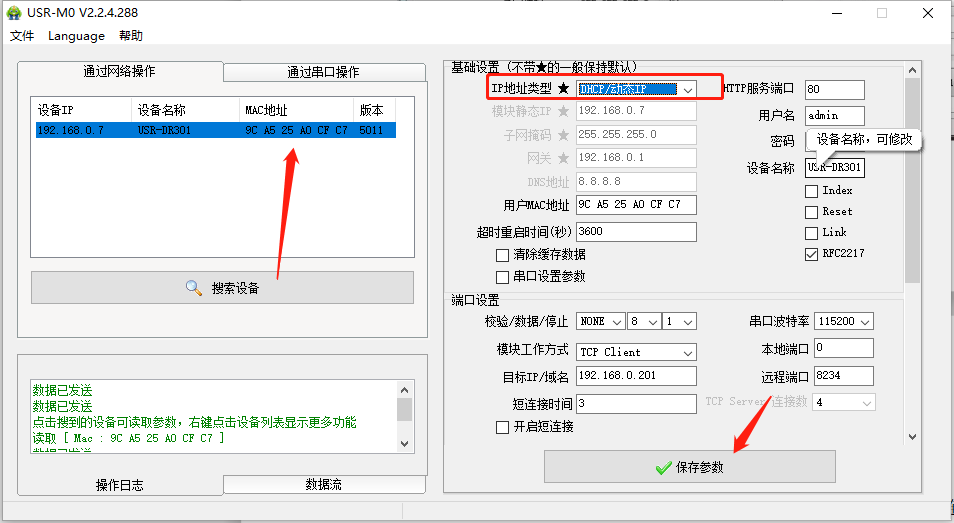

  4、打開設置軟件

  點擊“搜索設備”當搜索列表中出現301的設備后，單擊搜索到的設備，右邊基礎設置，在“IP地址類型”將靜態IP改為DHCP動態獲取，點擊保存參數。

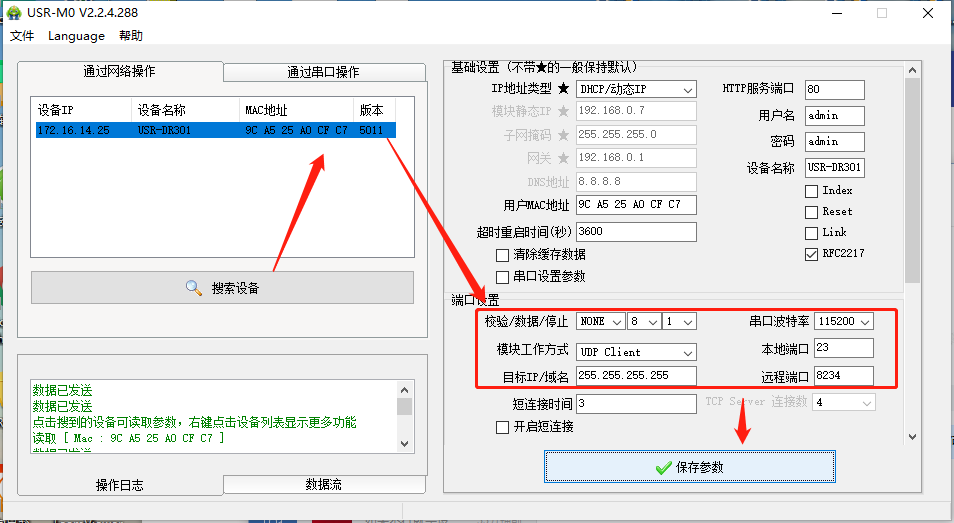

  5、301和PC均連接同一個路由器，點擊“搜索設備”，可以看到，301的IP為路由器分配的IP：172.16.14.25。

  模塊工作方式：UDP Client

  本地端口：23(可設)

  目標IP/域名：255.255.255.255

  遠程端口：8234

  設置完參數后點擊保存參數。

  6、打開串口調試助手，串口端選擇正確的串口(可在設備管理器--端口處查看)以及串口參數，301出廠默認115200，N，8，1。

  網絡端協議類型選擇UDP，本地IP：172.16.14.58(此時路由器分配給PC的Ip)，本地端口號：8234。

  在第二臺電腦打開串口調試助手，網絡端協議類型選擇UDP，本地IP：172.16.14.58(此時路由器分配給PC的IP)，本地端口號：8234。

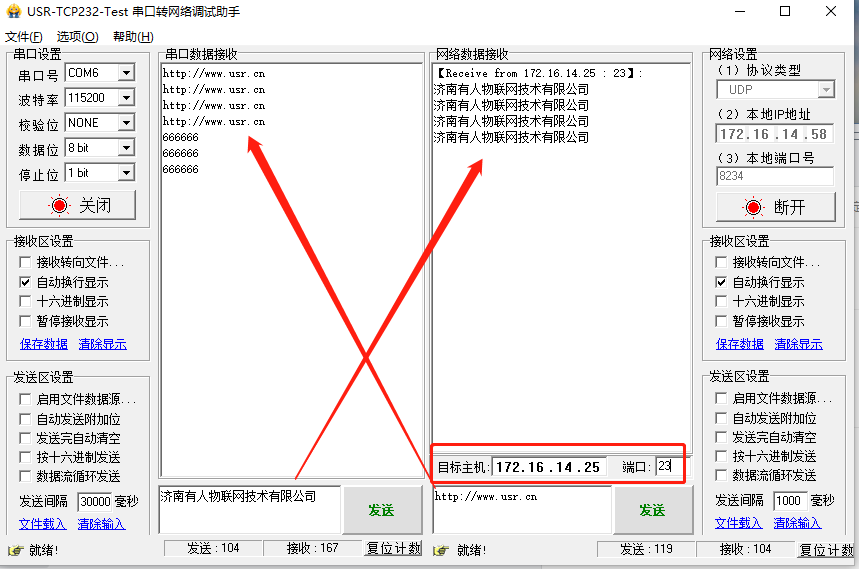

  串口數據可經由DR301發往已經建立UDP通信的兩臺電腦，同樣，兩臺電腦的數據可以經由DR301發往串口，具體測試如下。
