  一、所需資料

  Modbus網關M511說明書

  Modbus網關M511軟件設計手冊

  Modbus網關M511設置軟件

  串口調試助手

  虛擬串口軟件

  二、數據流向

  串口調試助手(模擬串口設備)<——>M511<——>有人云<——>虛擬串口<——>串口調試助手(模擬串口設備)

  三、設備連接

  將M511網口后通過網線接到路由器LAN口上面，給設備供網。電腦檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 M511 供電。

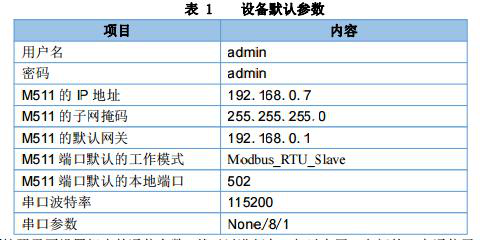

  四、基本默認參數

  五、具體操作

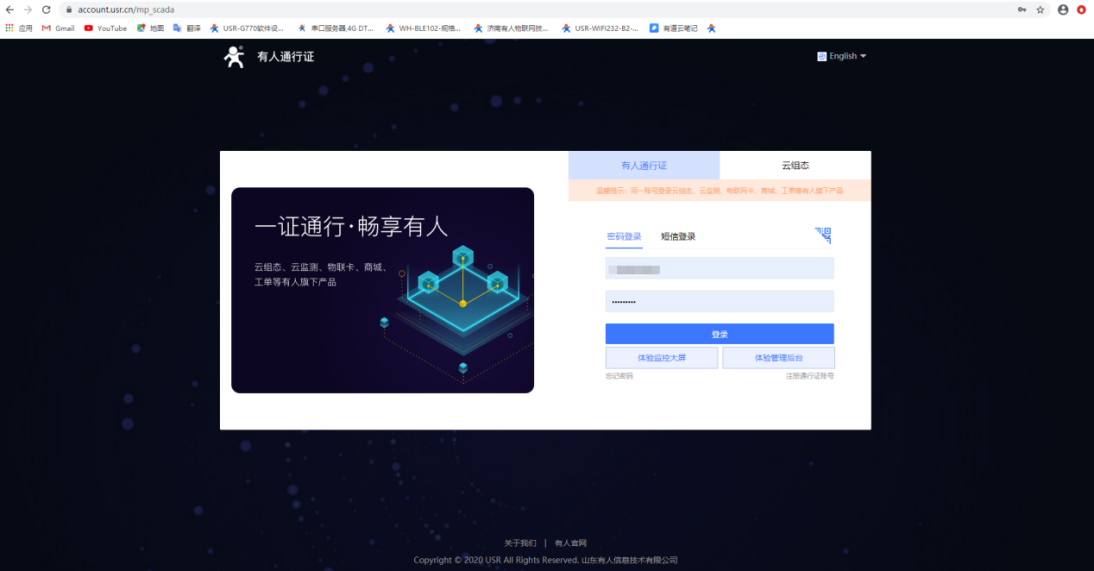

  1.打開有人云，登錄有人云賬號

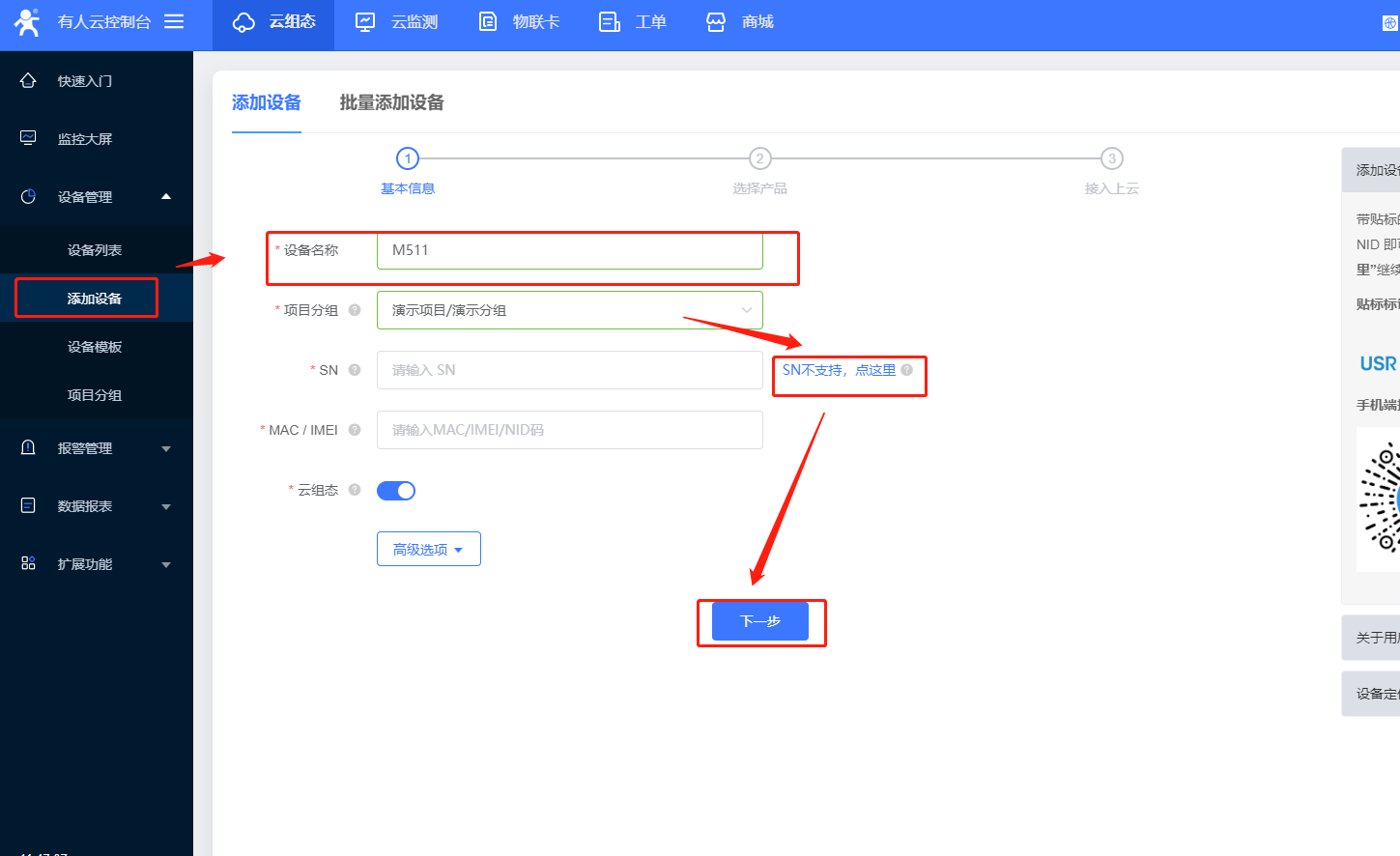

  2. 點擊添加設備

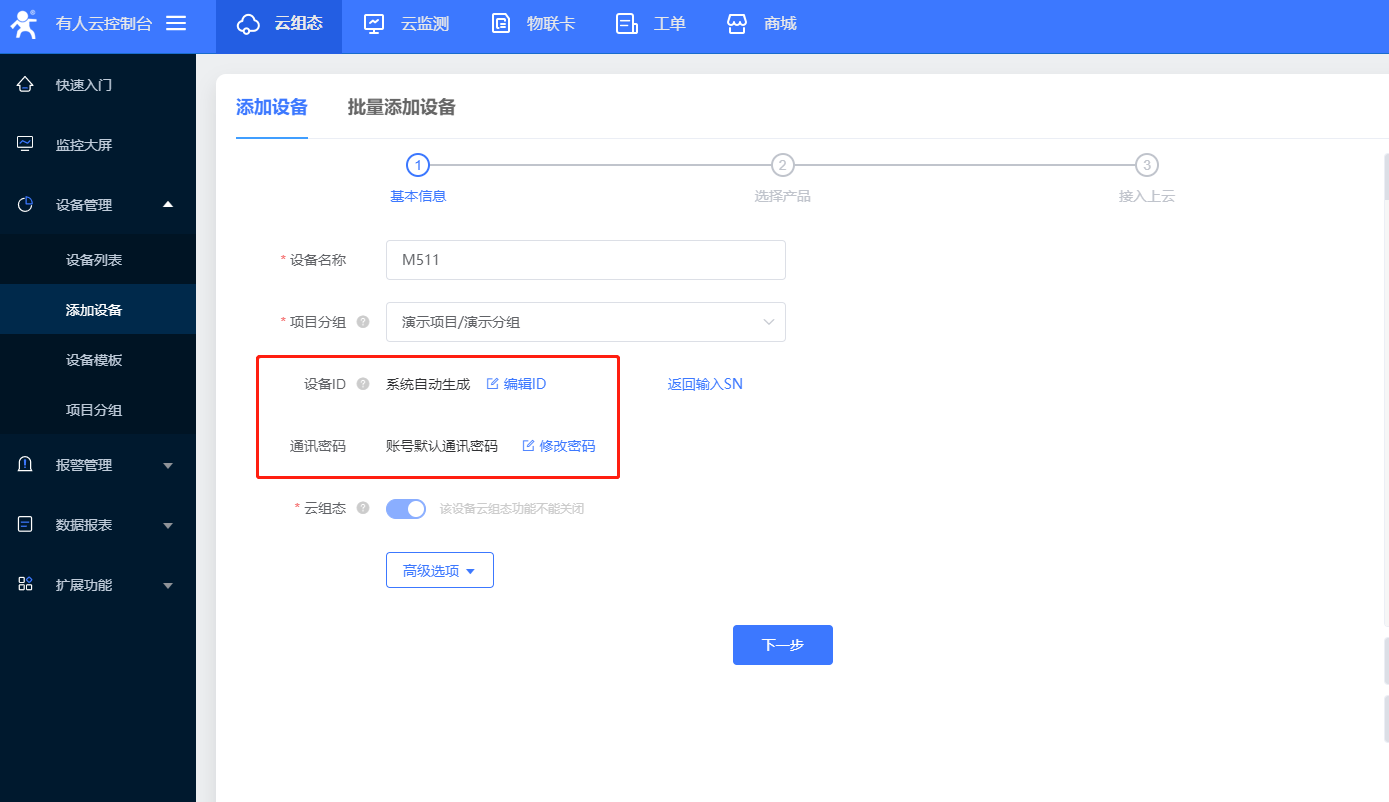

  (1)設備名稱可以自定義

  (2)M511不支持SN添加，點擊右側沒有SN，默認自動生成設備編號和通信密碼

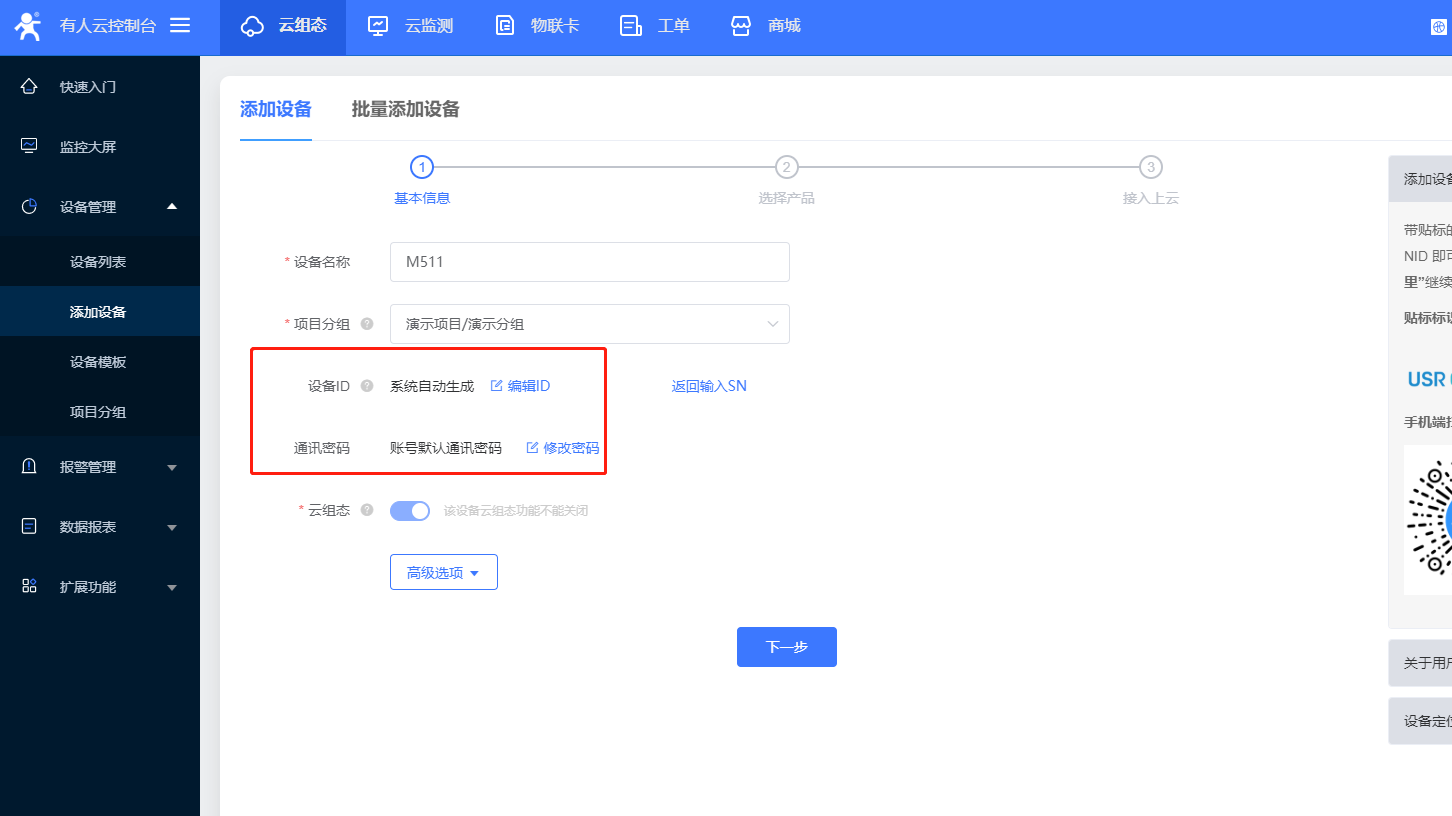

  3.默認生成SN和通信密碼，點擊下一步

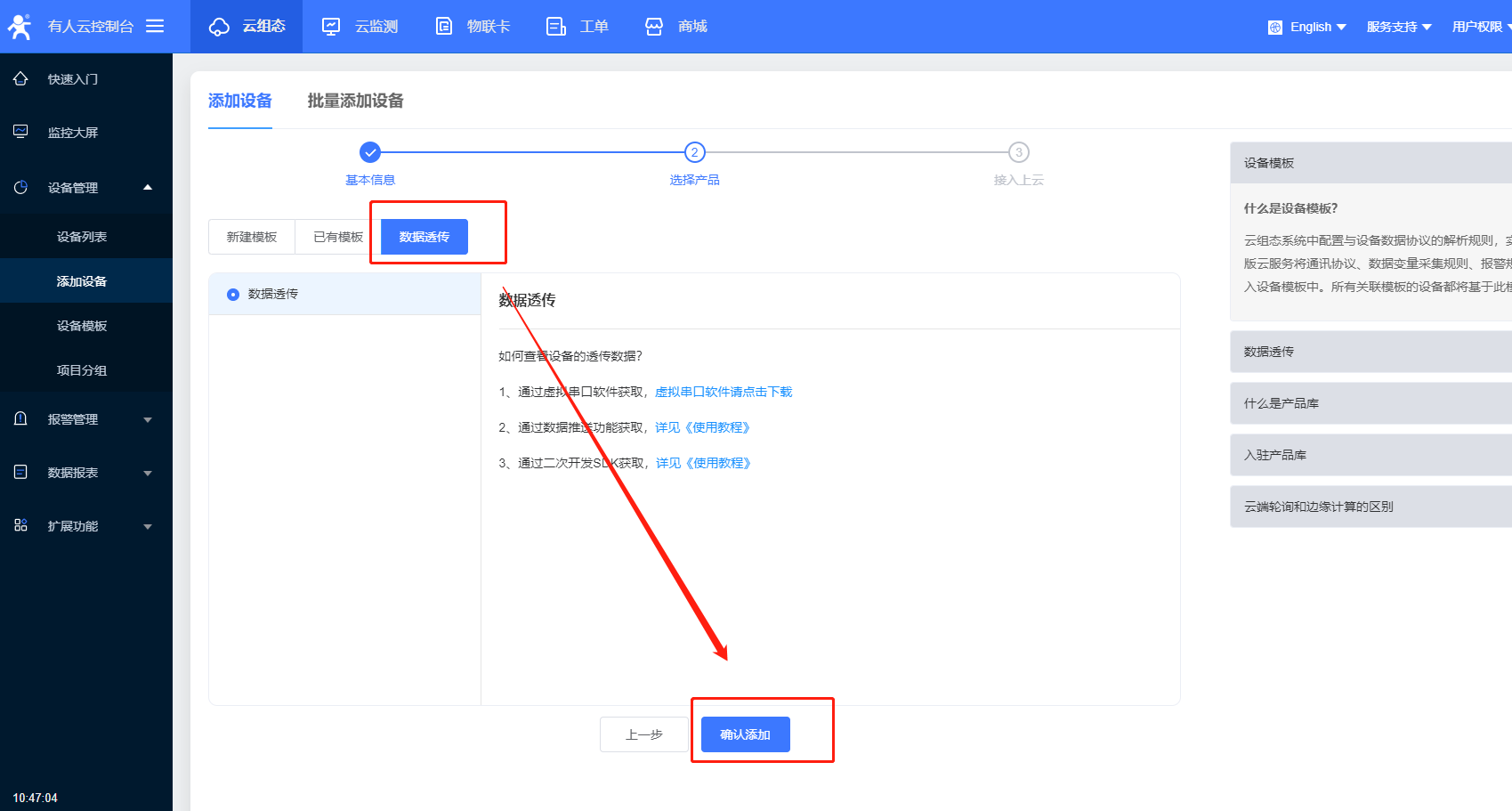

  4.選擇數據透傳，點擊確認添加

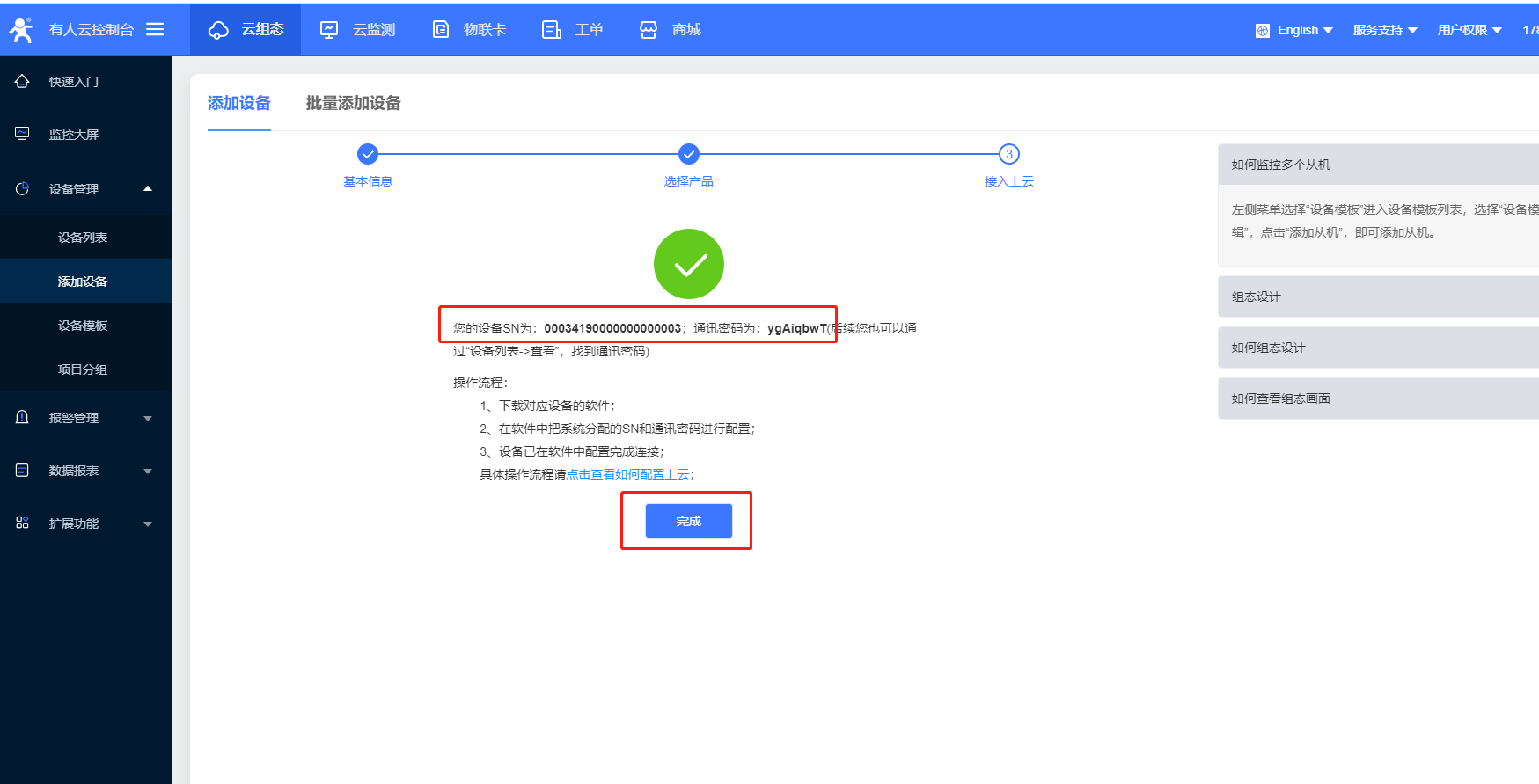

  5.可以在這里看到默認生成的設備編號和通信密碼，點擊完成，云端成功添加設備

  M511設置

  1.按路徑：控制面板——>網絡和Internet——>網絡和共享中心

  到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

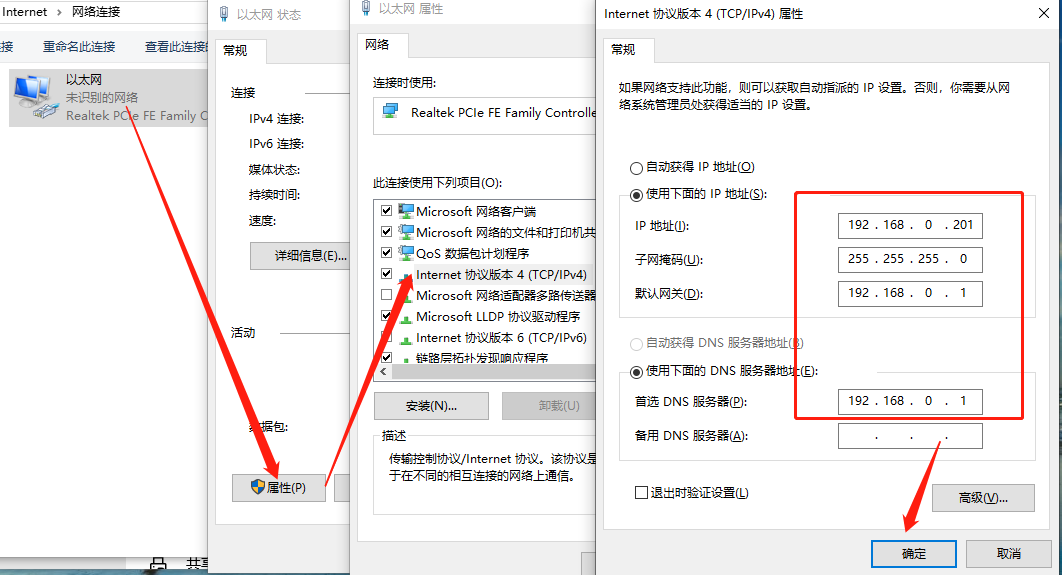

  2.給電腦設置靜態IP，設置成與M511同一網段，M511默認IP：192.168.0.7

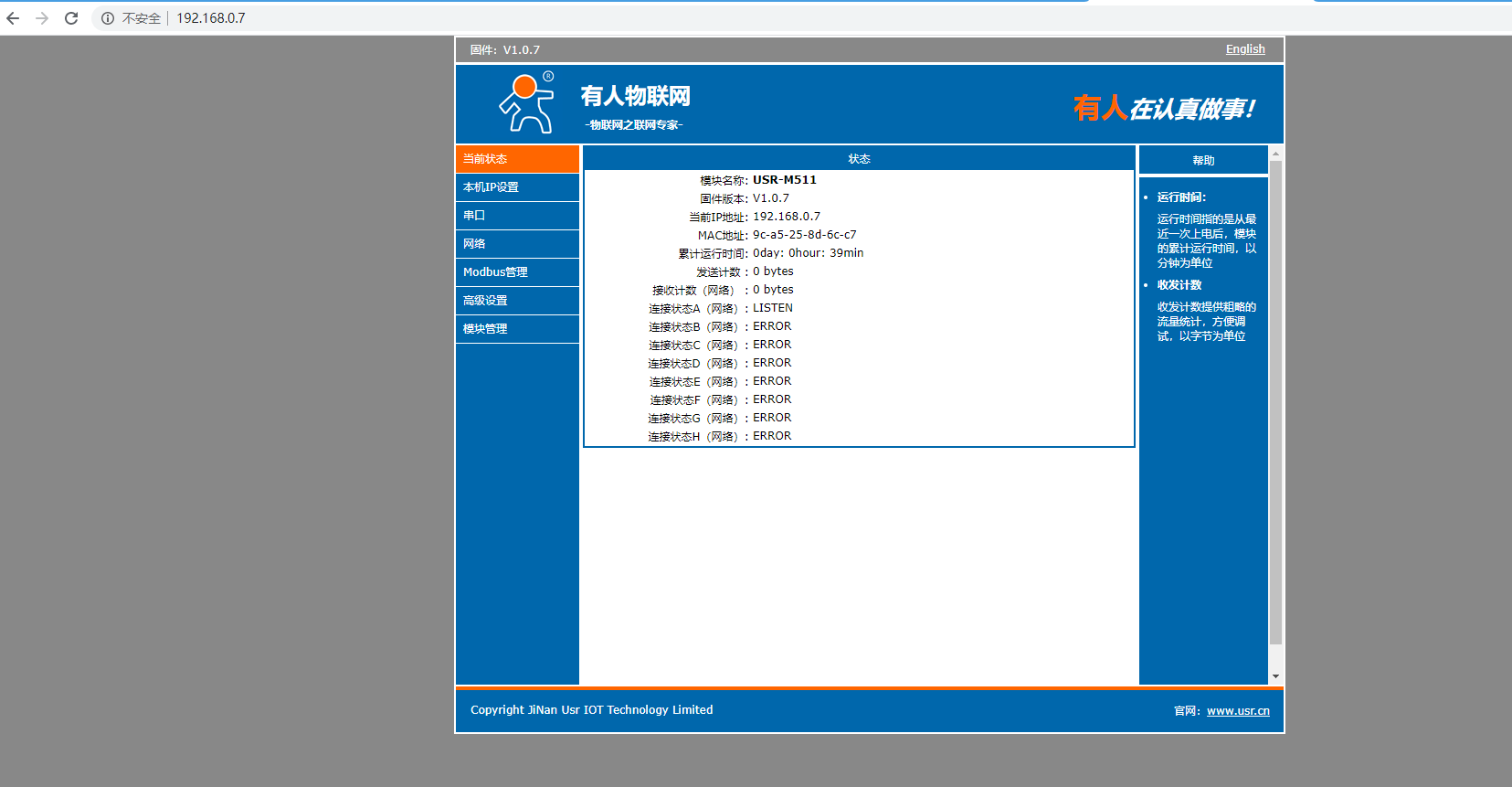

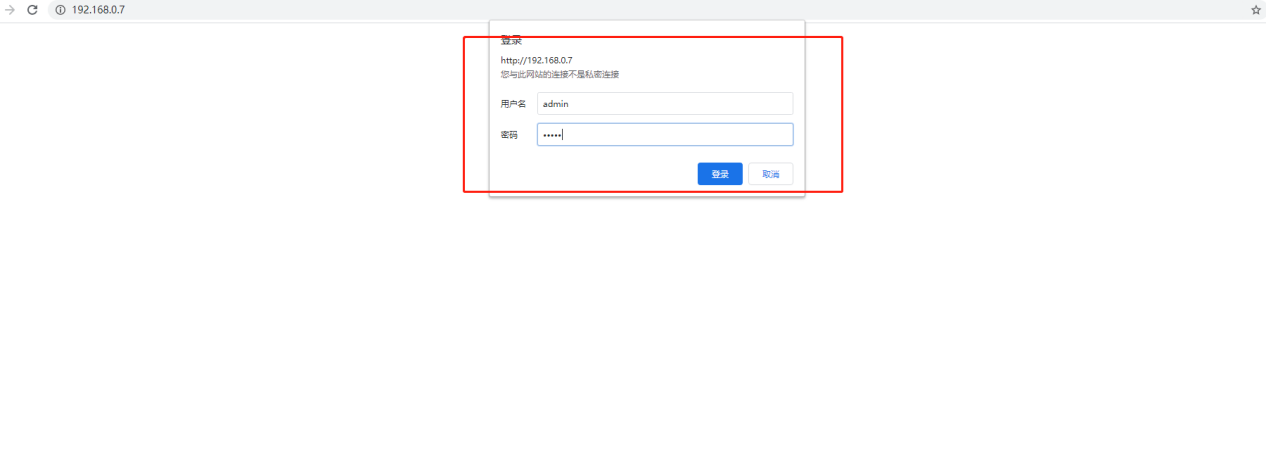

  <!--[if !supportLists]-->3. <!--[endif]-->瀏覽器輸入IP:192.168.0.7進入M511的內置網頁，用戶名密碼默認為admin

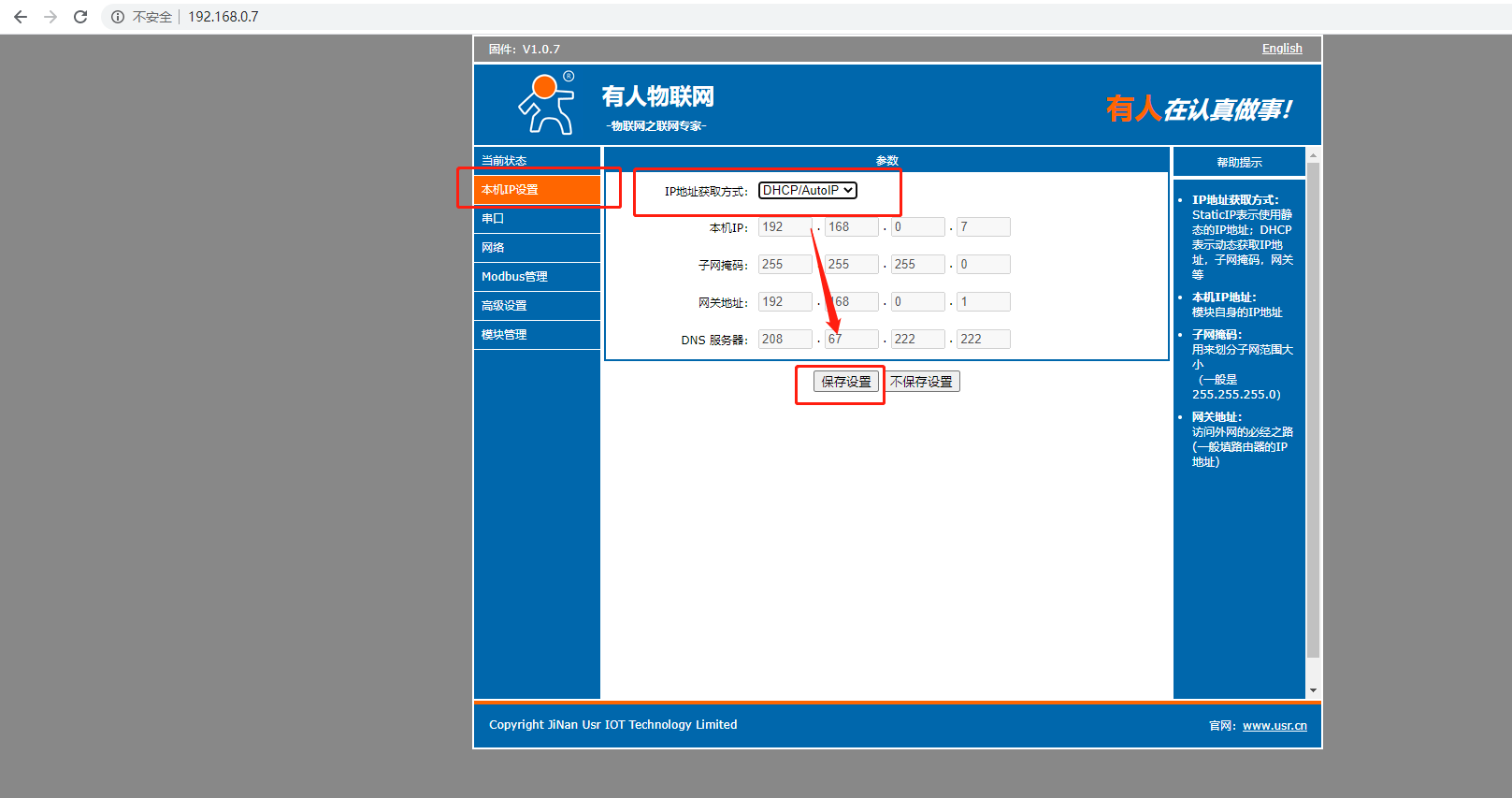

  4. 在本地IP設置中選擇DHCP動態獲取

  5. 重啟設備，完成保存

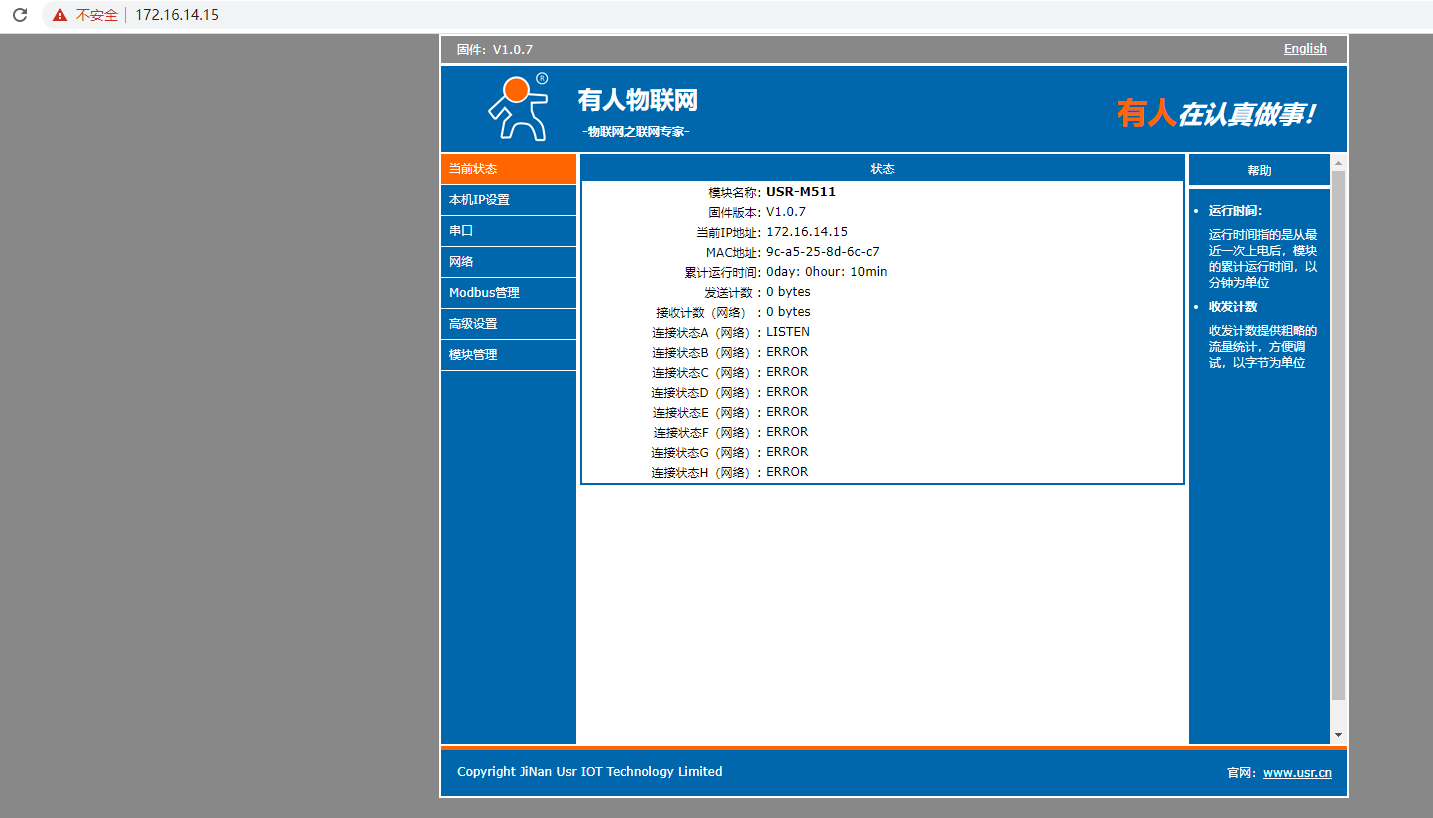

  6. 完成重啟后，此時的M511使用的是路由器分配的IP，這時將電腦連接M511的網線連接同一路由器，使電腦與M511都使用路由器分配的IP，且都存在于同一網段?？梢詮穆酚善髦蝎@取M511當前IP，通過此IP進入內置網頁，或者通過設置軟件搜索當前M511IP。通過新IP進入內置網頁。

  7.設置串口的參數，工作方式選擇MODBUS RTU主機，遠程服務器地址：clouddata.usr.cn，遠程端口：15000。一定要勾選MODBUS OVER協議。

  8.開啟注冊包方向：這里以SOCKET A為例，注冊包類型選擇透傳云，設備編號和密碼填寫為在云端添加設備生成的設備編號和密碼(圖片中的為測試生成的，請?zhí)顚懽约旱脑O(shè)備編號和密碼)

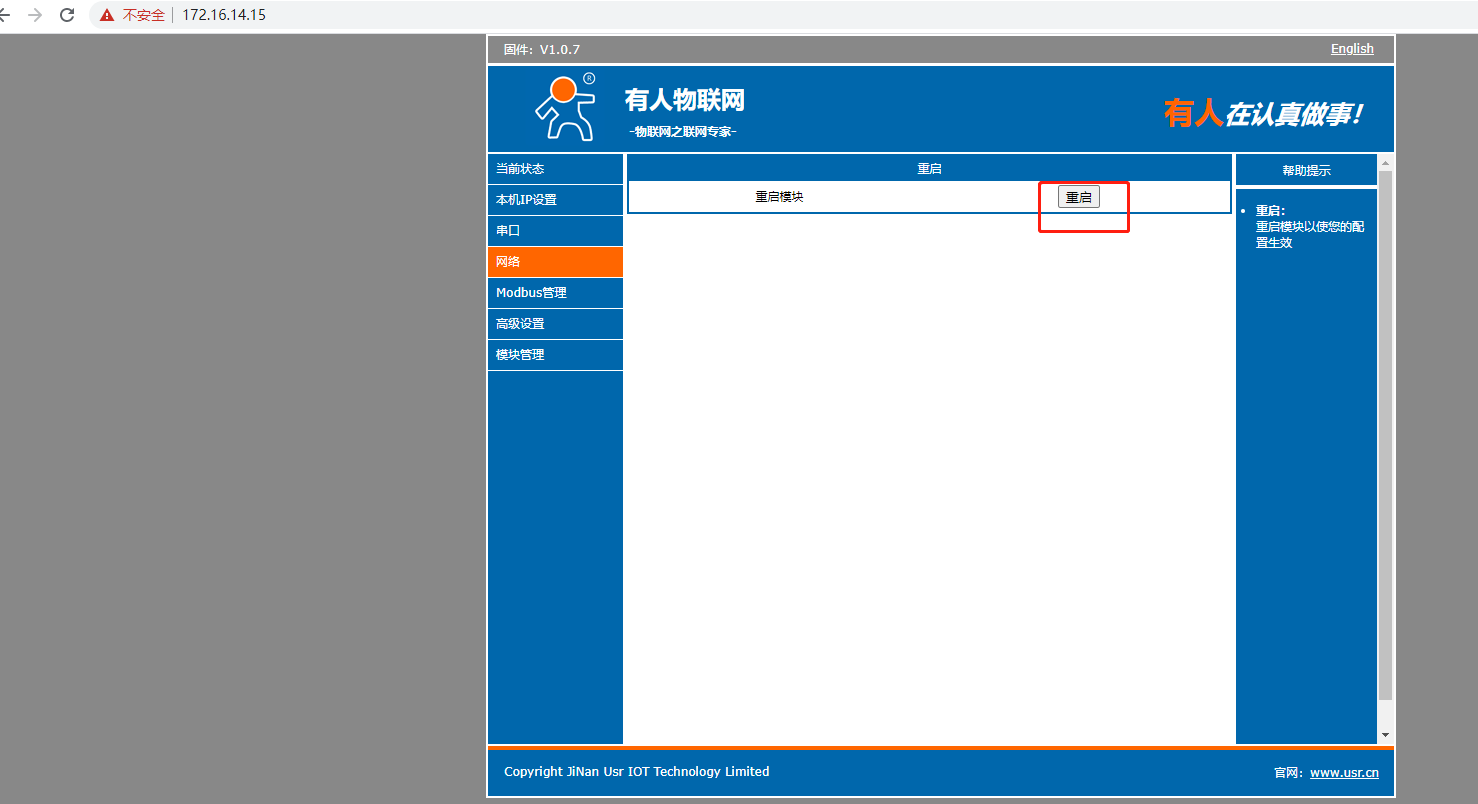

  9.點擊重啟，使參數生效.

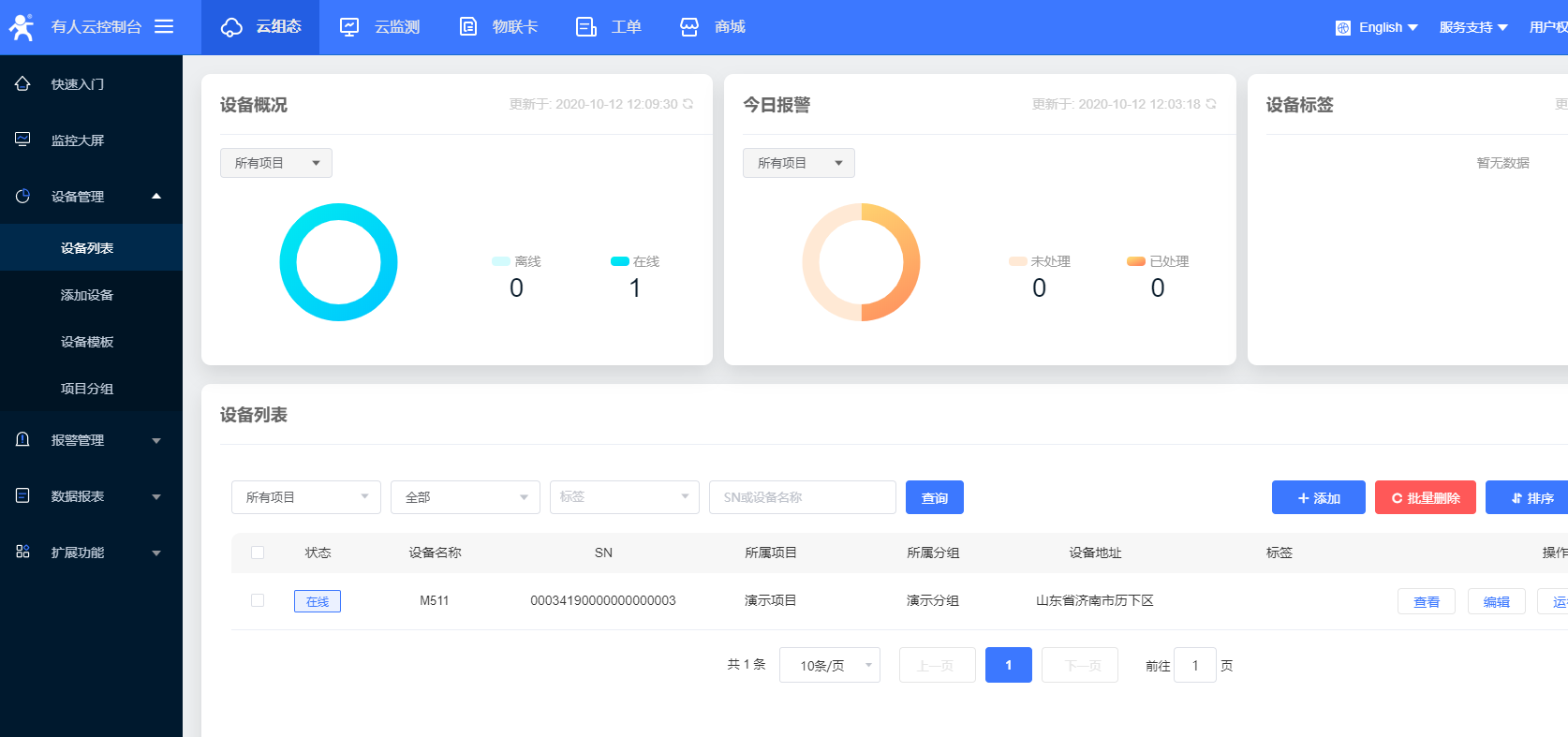

  10.云端可看到在線狀態

  添加虛擬串口

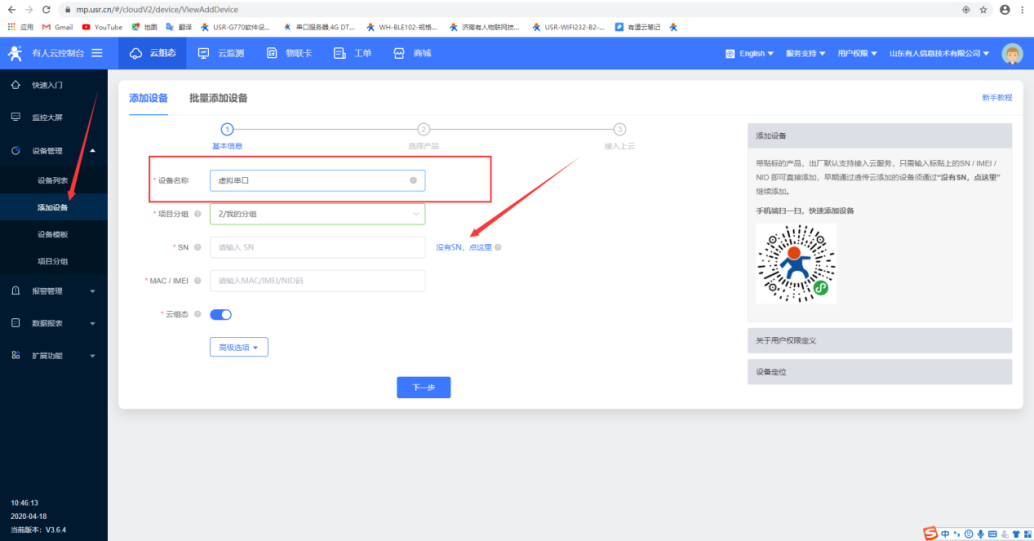

  1.點擊添加設備，添加虛擬串口，點擊沒有SN，默認生成設備編號和密碼

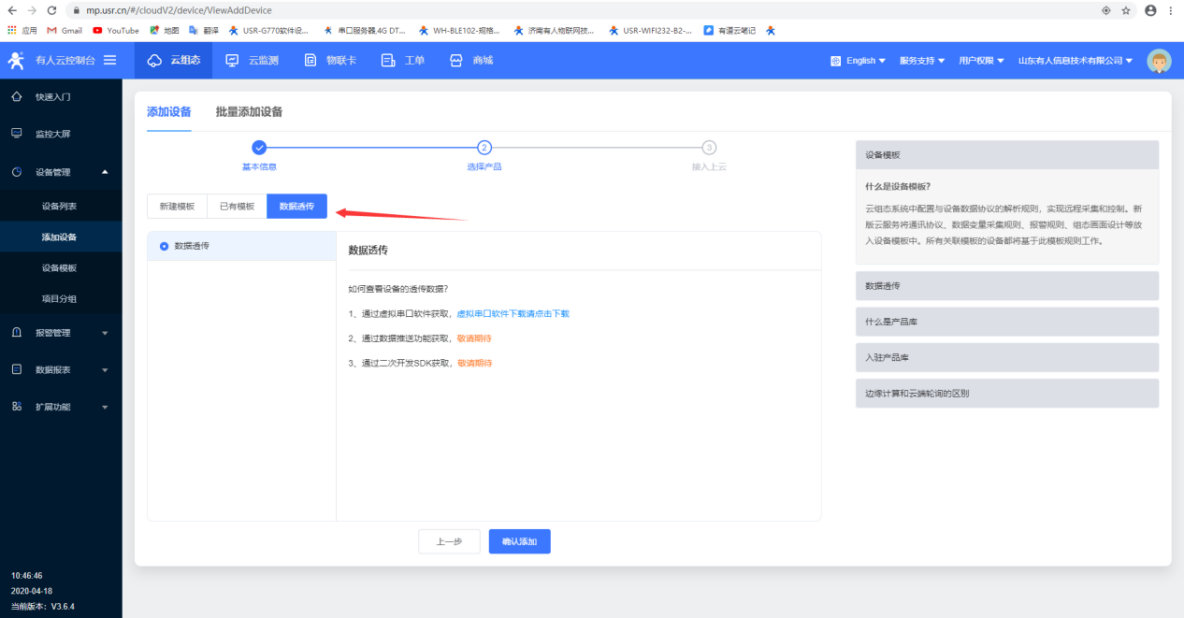

  2.選擇數據透傳，點擊確認添加

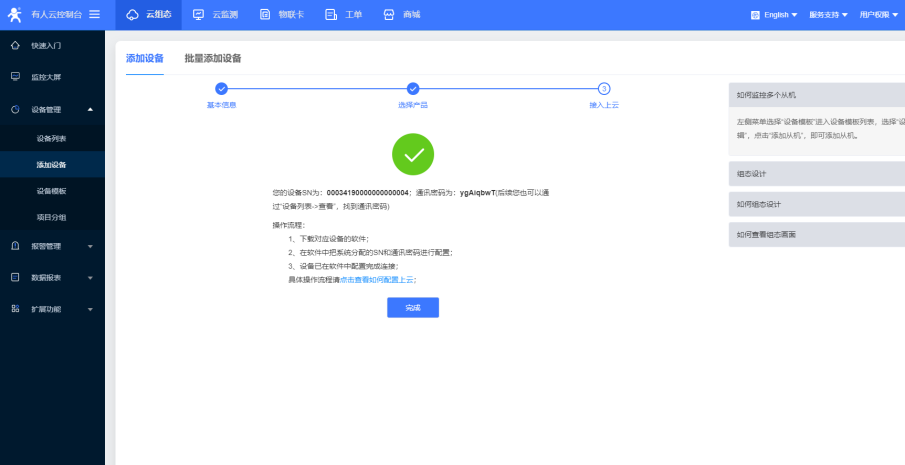

  3.可以看到生成的設備編號和密碼

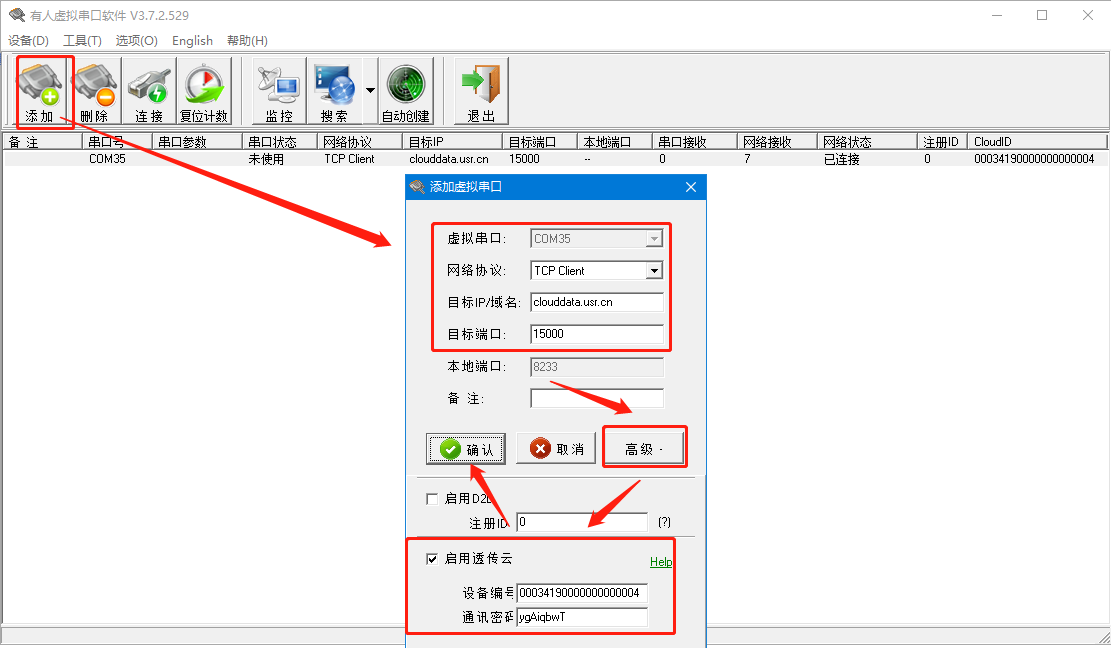

  4.打開虛擬串口的軟件，點擊添加，選擇虛擬串口號(可任意選擇，但不能和已存在的串口沖突)

  5.填寫TCP client，目標地址clouddata.usr.cn,目標端口：15000

  點擊高級，將云上生成的設備編號和密碼填入，點擊確定，生成虛擬串口

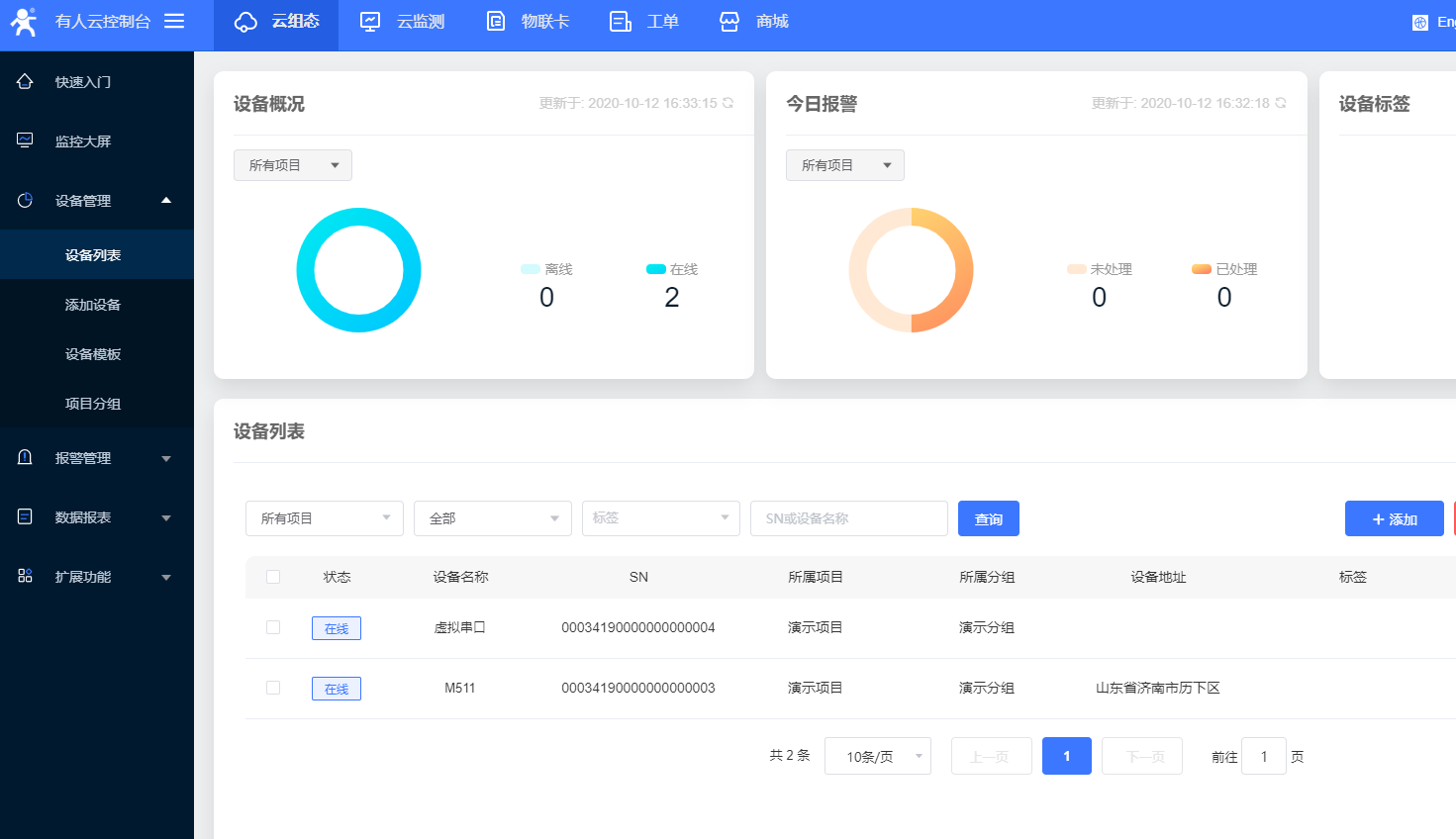

  6.在云端可看到添加的虛擬串口上線

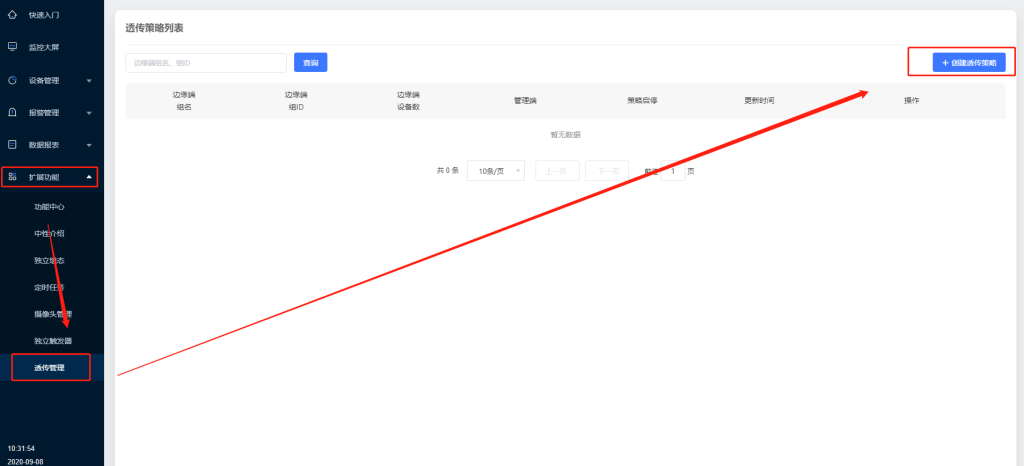

  7.點擊擴展功能，選擇透傳管理，創建透傳策略

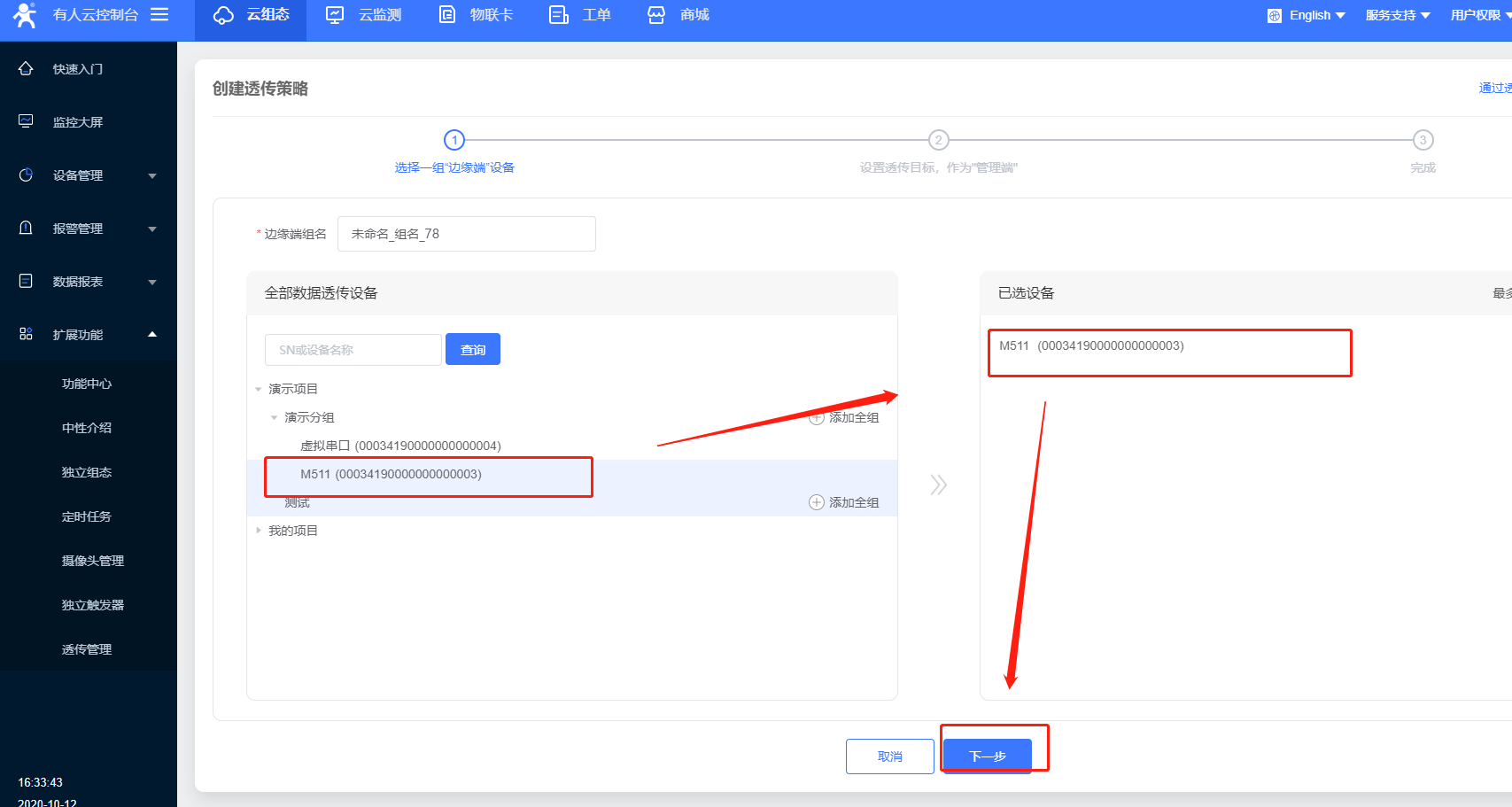

  8.透傳策略自定義命名，先選擇透傳組一側的設備，選中，可看到右端出現選中的設備，點擊下一步

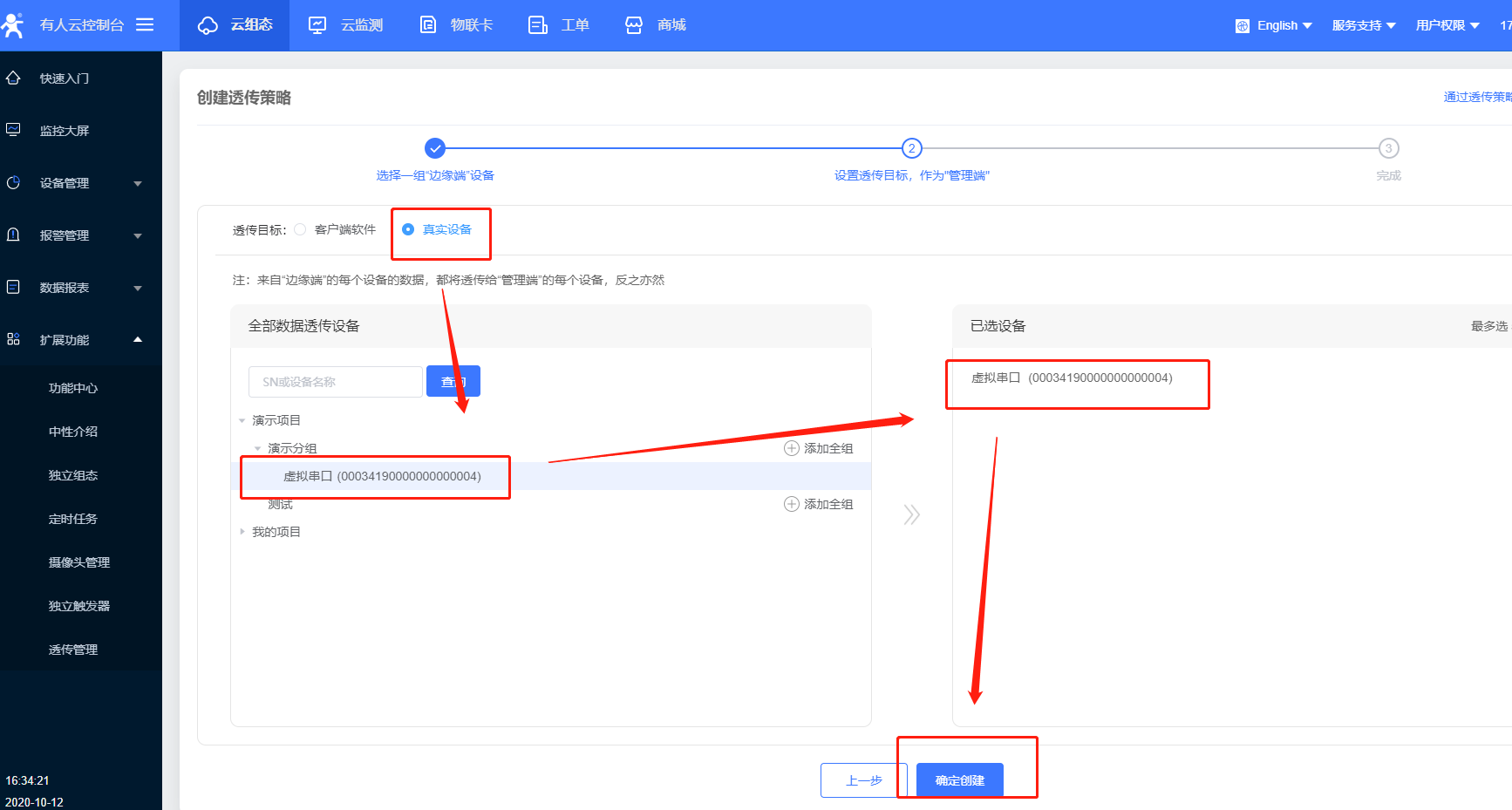

  9. 先選擇真實設備，然后選中要透傳的設備，點擊確定創建

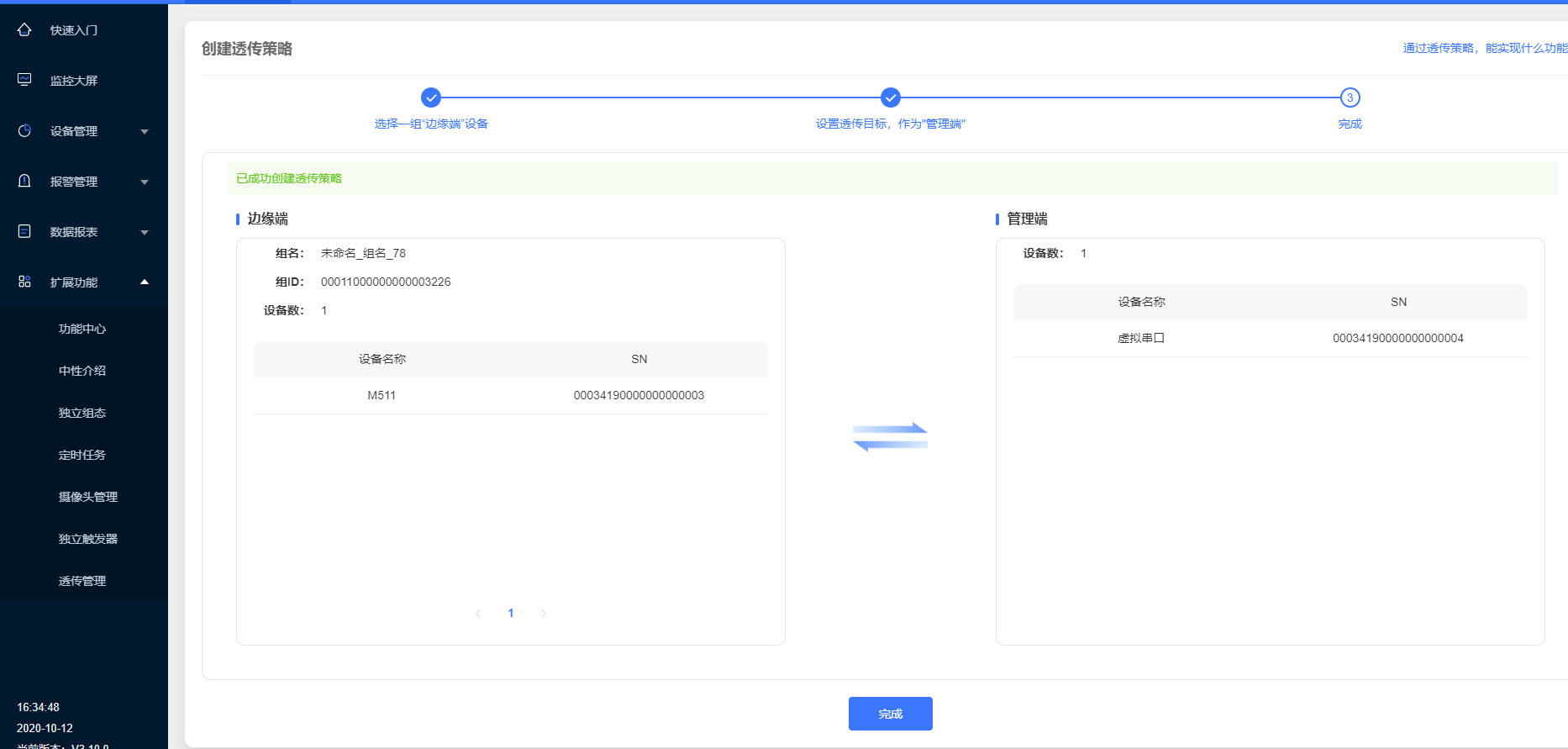

  10.可看到生成的透傳策略

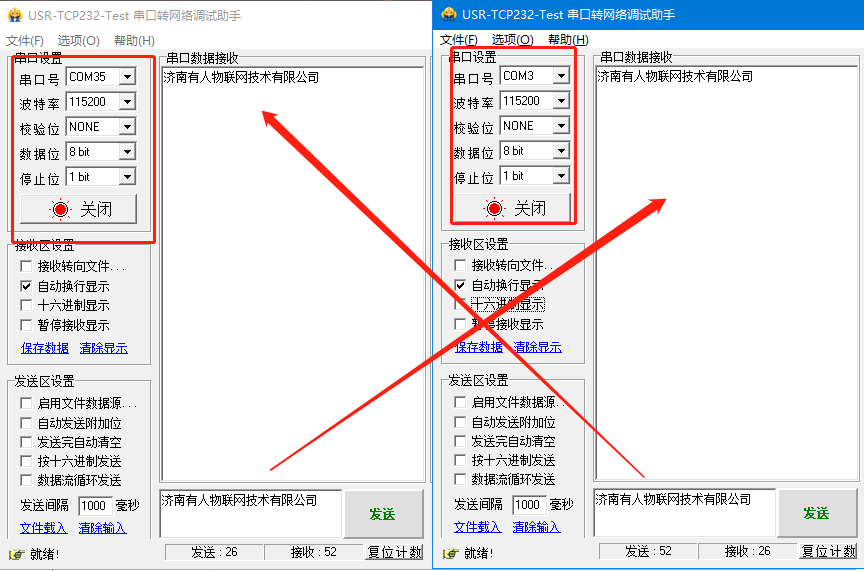

  11.用串口調試助手打開虛擬串口生成的串口和M511的串口(兩個串口參數必須相同)，進行數據互發
