分類
參數
數值
供電參數
工作電壓
DC 5.0～36.0 V，標準5.5*2.1火車頭供電或2P端子雙電源供電
工作電流
進口芯：116mA@5V 53mA@12V
國產芯：84mA@5V 36mA@12V

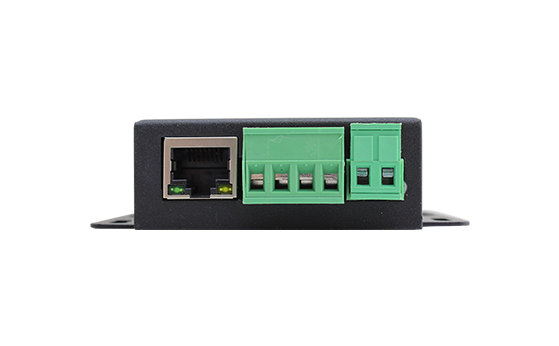

硬件接口
網口規格
RJ45、10/100Mbps、交叉直連自適應
串口數
RS232*1/RS485*1/RS422*1（不可同時使用）
串口波特率
600-230.4K（bps）
數據位
進口芯：5、6、7、8；國產芯：7、8
校驗位
進口芯：None、Odd、Even、Mark、Space
國產芯：數據位為7位時，支持Odd、Even、Mark、Space；
數據位為8位時，支持None、Odd、Even 。
其他
一鍵恢復出廠設置、指示燈(PWR、WORK、LINK、TX、RX)

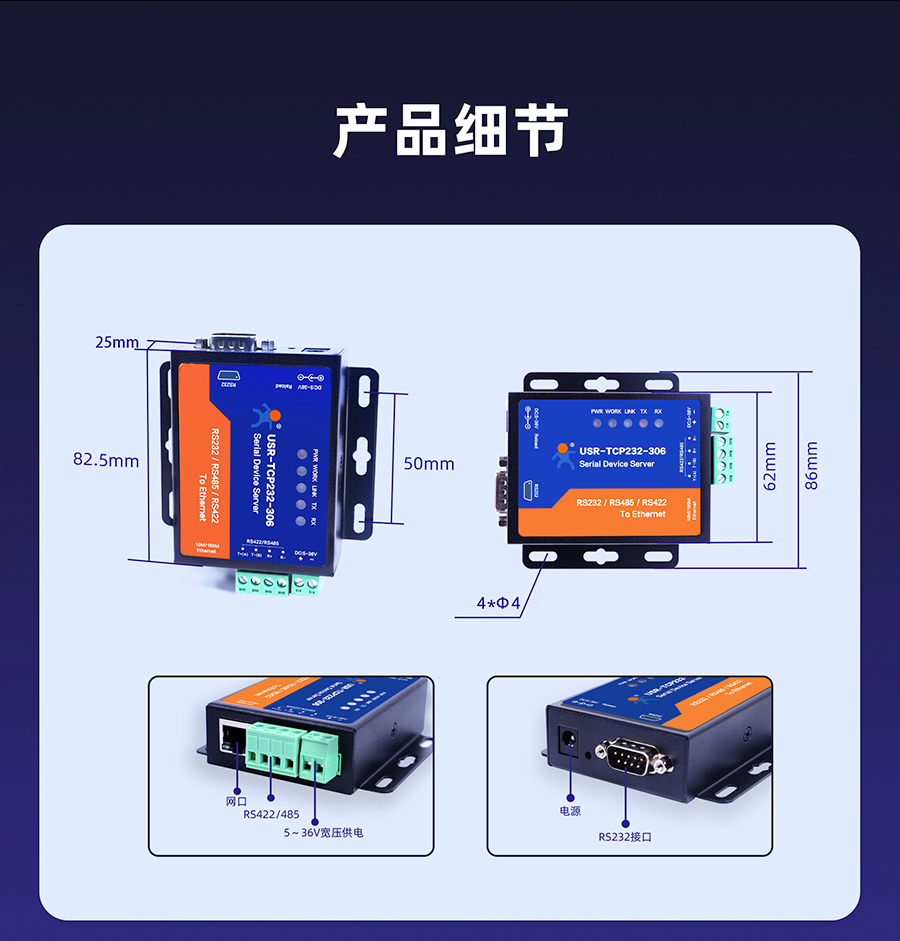

產品尺寸
規格(L*W*H)
98.0×86.0×25.0mm
安裝方式
掛耳式安裝
工作環境
工作溫度
-40～85℃（國產芯）
存儲溫度
-40～105℃
工作濕度
5%～95% RH(無凝露)
存儲濕度
軟件功能
網絡協議
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
IP獲取方式
靜態IP、DHCP
域名解析
支持,可自定義DNS服務器地址
用戶配置
軟件配置，網頁配置，AT指令配置
工作模式
TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client

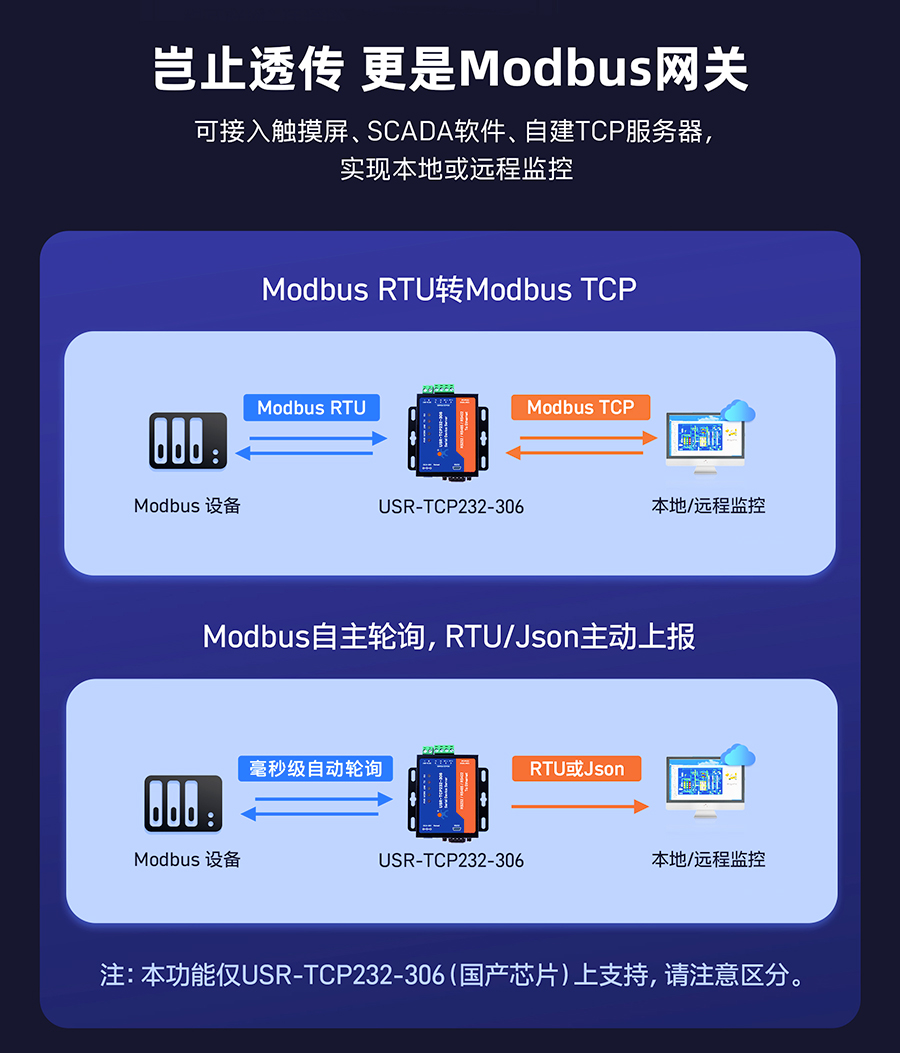

Modbus網關
支持ModbusRTU和ModbusTCP協議互轉；
支持指令自動輪詢，最多5條，可選透傳/JSON協議上報
注：此功能僅國產芯片方案支持，請注意區分

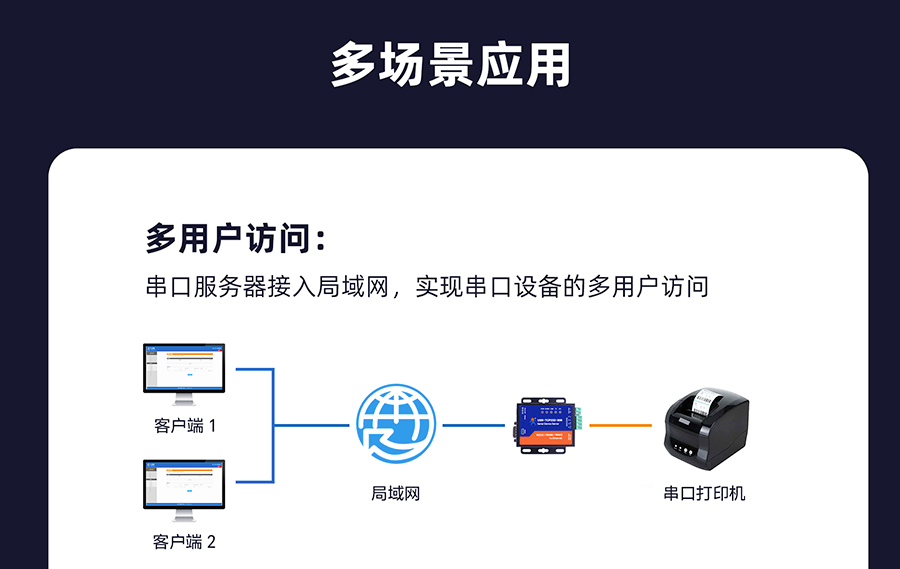

TCP Server連接
支持最多16路TCP連接（可自定義）
網絡緩存
發送：6Kbyte；接收：4Kbyte（進口芯），6Kbyte（國產芯）
串口緩存
接收：2Kbyte（進口芯），1Kbyte（國產芯）
平均傳輸延時
<10ms
配套軟件

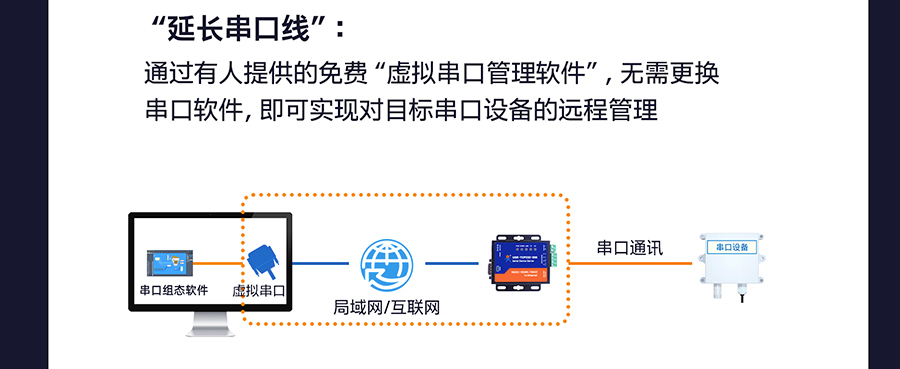

虛擬串口、有人云、參數設置軟件
打包機制
4字節打包時間，400字節的打包長度
特色功能
類RFC2217、短鏈接、超時無數據重啟
防護等級
進口芯：EMC 3級（含靜電、浪涌、電快速脈沖群）
國產芯：EMC 2級（含靜電、浪涌、電快速脈沖群）
