一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-306 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-306 的485串口接USB-RS485串口線到電腦USB口，網口通過網線直連電腦，然后產品接12V電源適配器上電。本例主要為USR-TCP232-306開啟短鏈接時串口端和網絡端的數據交互功能，USR-TCP232-306做TCP 客戶端。

短鏈接的有點是：管理起來比較簡單，存在的鏈接都是有用的鏈接，不需要額外的控制手段。

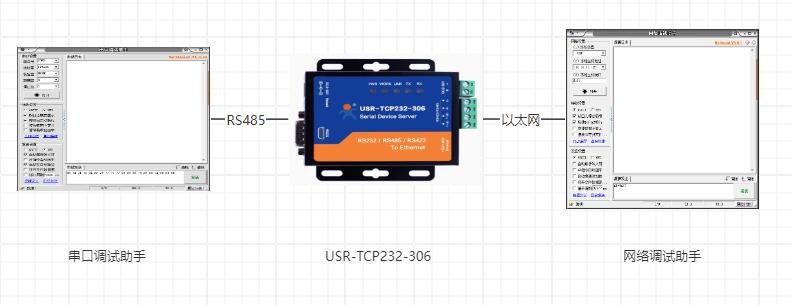

附圖：

三、產品參數設置

1、電腦環境參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-306出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

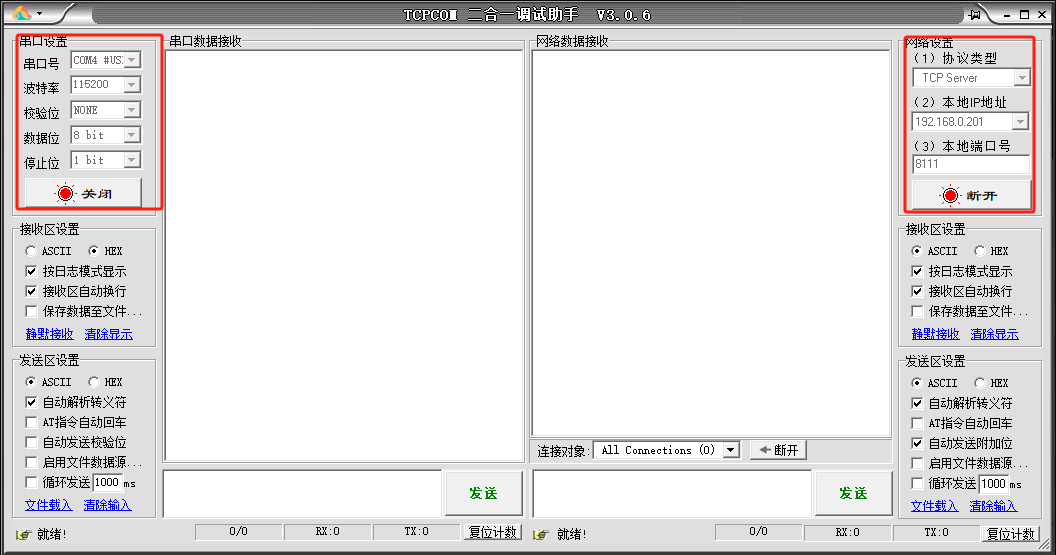

打開網絡調試助手 串口調試助手二合一軟件，左側串口端選擇115200,NONE 8 1,右側網絡端，工作模式選擇TCP Server，端口號8111，點擊監聽。

2、USR-TCP232-306參數設置

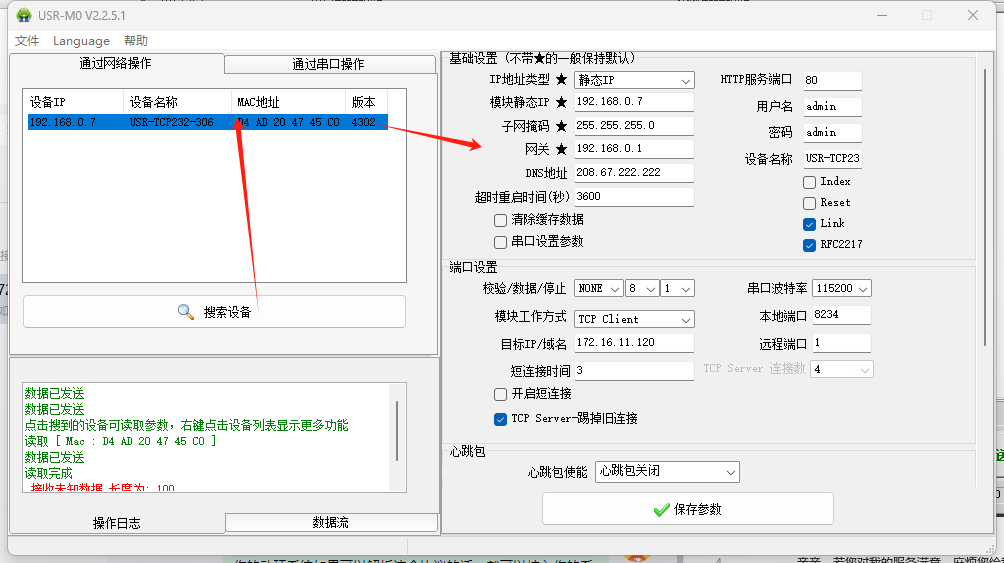

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-306參數。

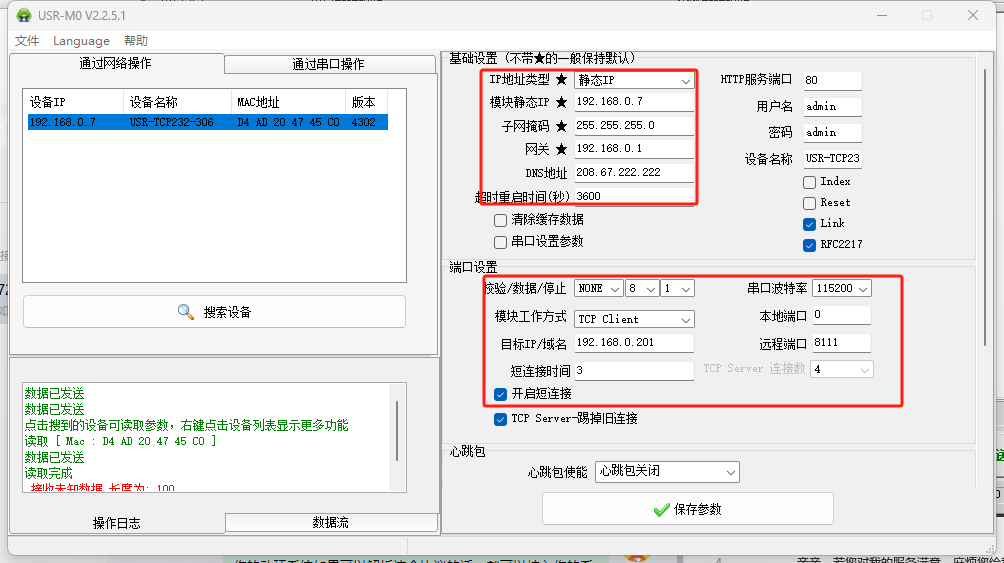

USR-TCP232-306IP信息保持默認的192.168.0.7即可。模塊工作方式設置為TCP Client,本地端口號0，目標IP/域名192.168.0.201，目標端口號8111，開啟短鏈接，短鏈接時間默認3，保存參數。

四、功能調試

1、功能調試

可以看到網絡端和USR-TCP232-306已經建立網絡鏈接，每進行一次數據交互，鏈接重新建立一次，鏈接時間為3S。

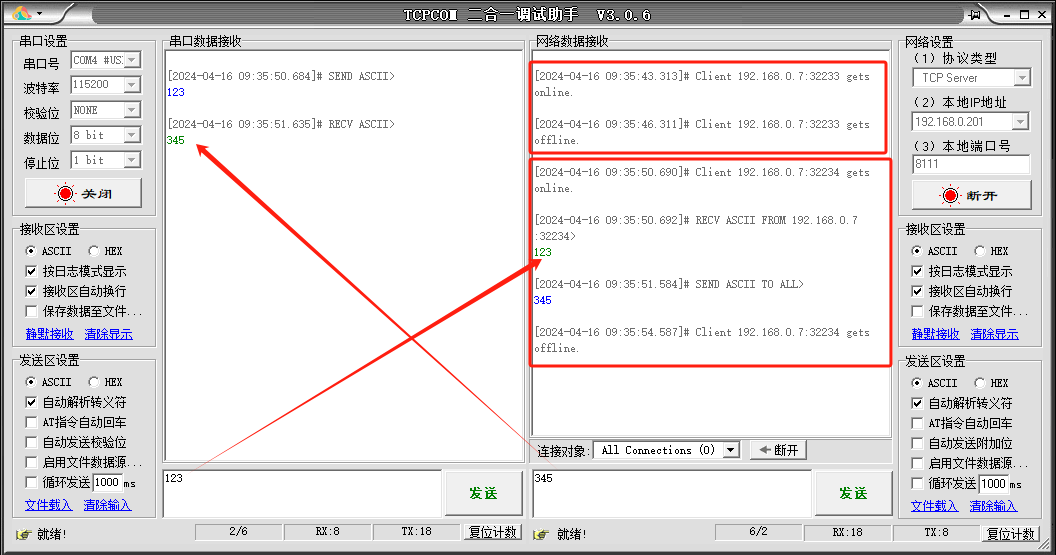

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-16

審核人：尹叢欣 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
