一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-306產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-306的485串口接USB-RS485串口線到電腦USB口，網線接到路由器上，然后產品接12V電源適配器上電。

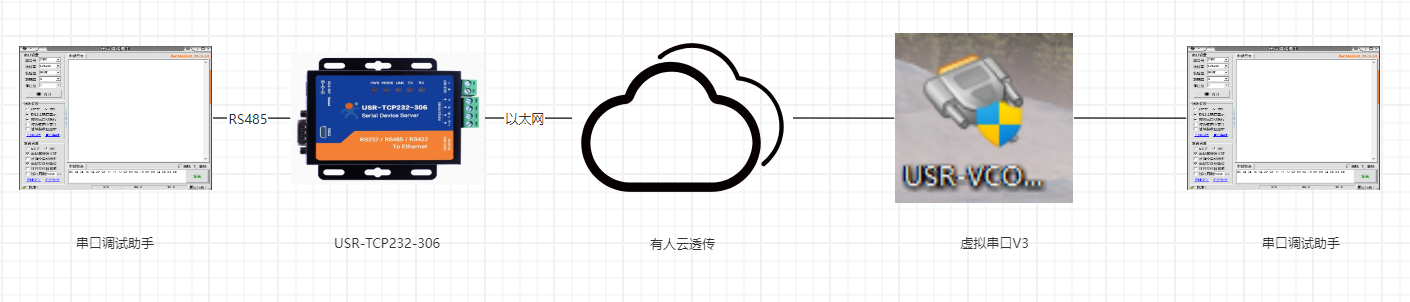

附圖：

三、產品參數設置

1、USR-TCP232-306對接有人云參數設置

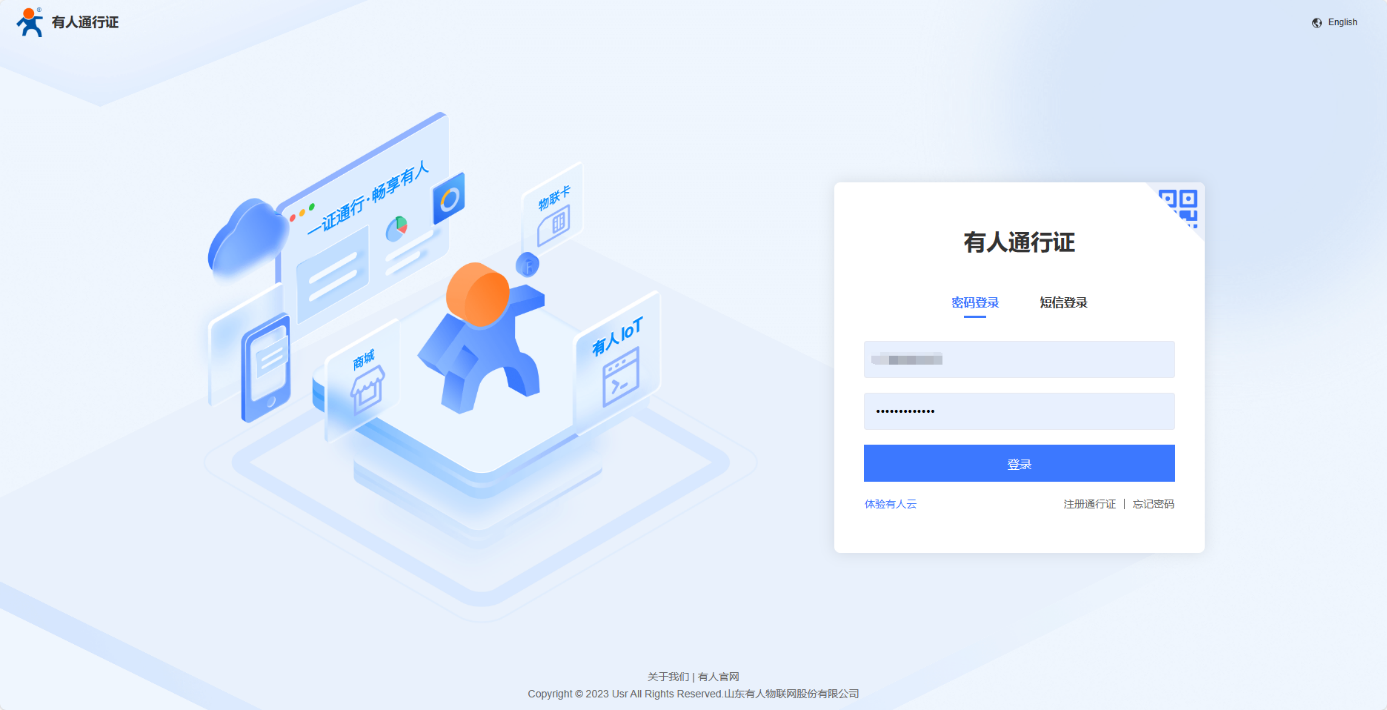

登錄有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

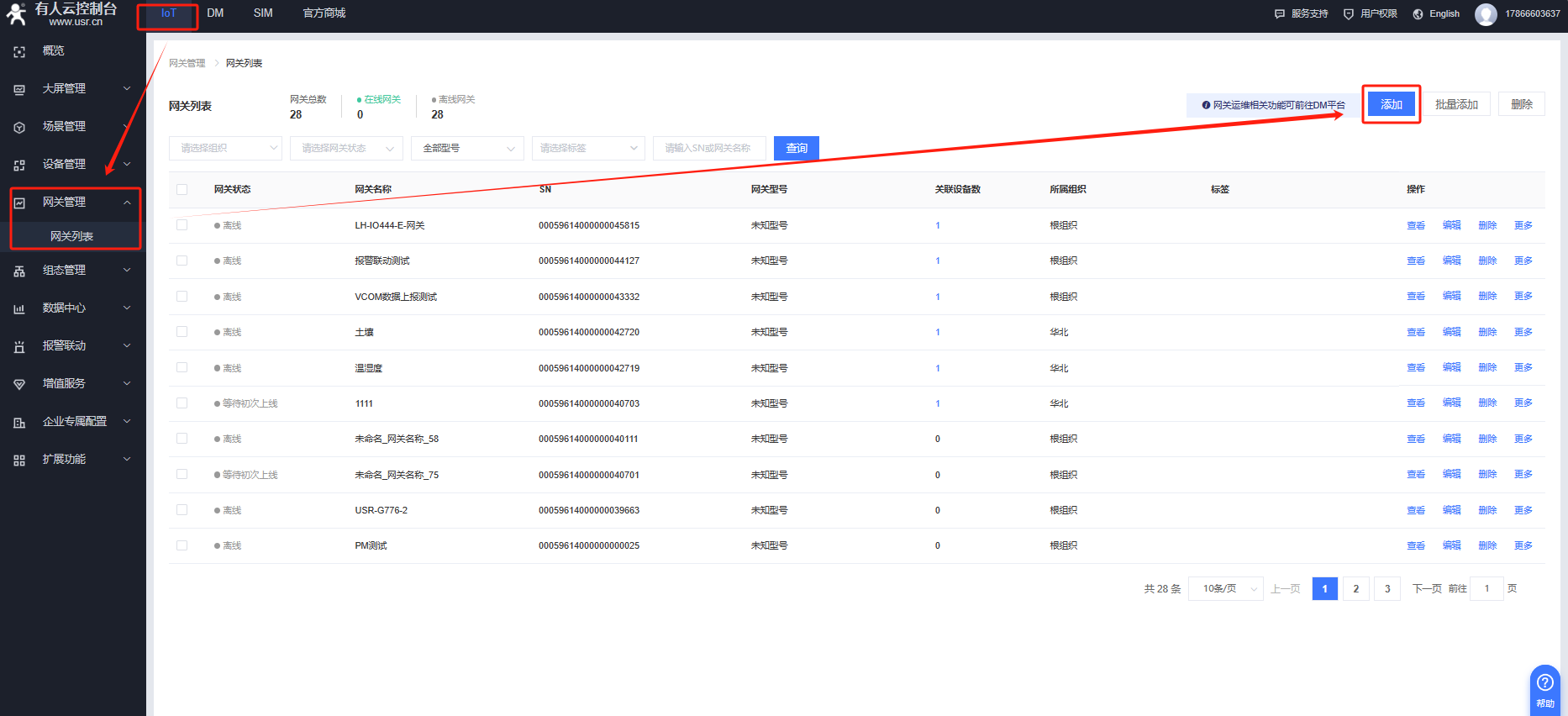

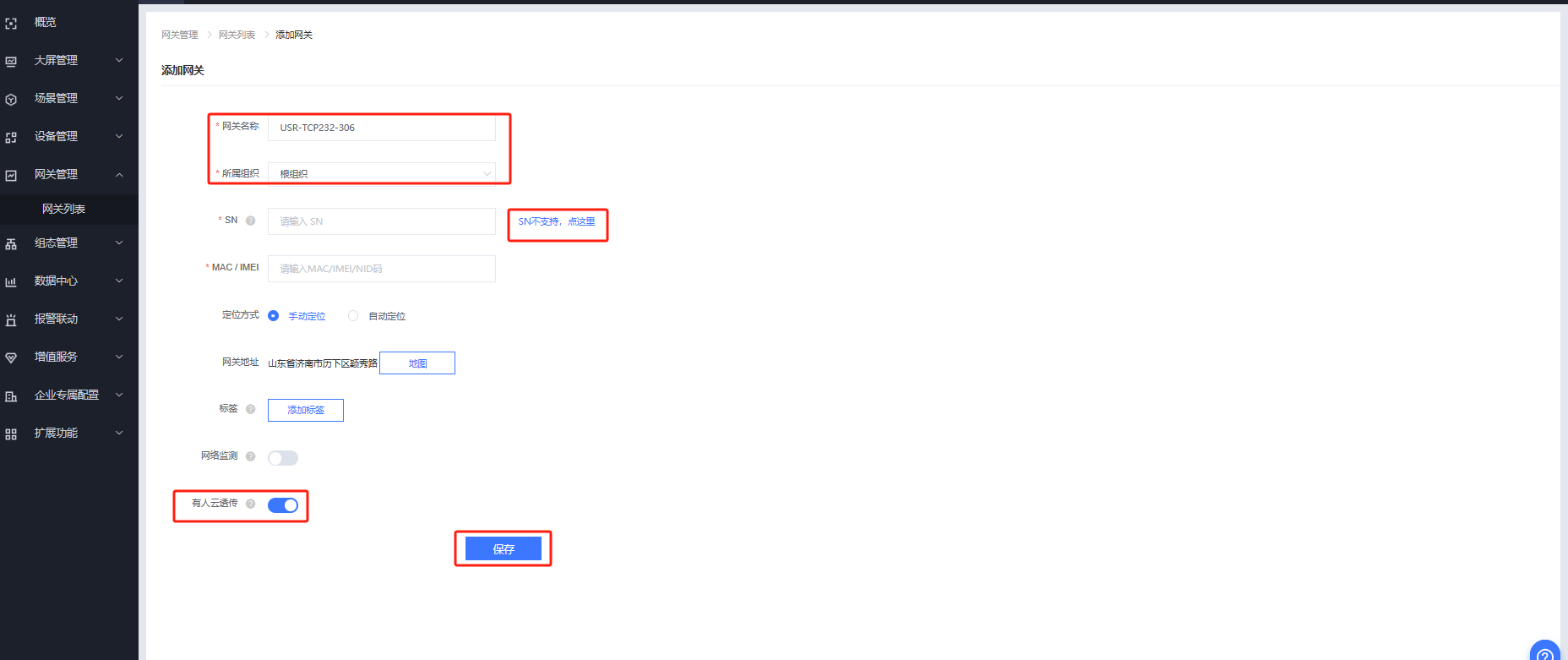

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：USR-TCP232-306

所屬組織：根組織

“SN不支持，點這里”方式添加，

開啟有人云透傳功能，保存。

USR-TCP232-306通過網線直連電腦，接12V電源適配器上電。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-306出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

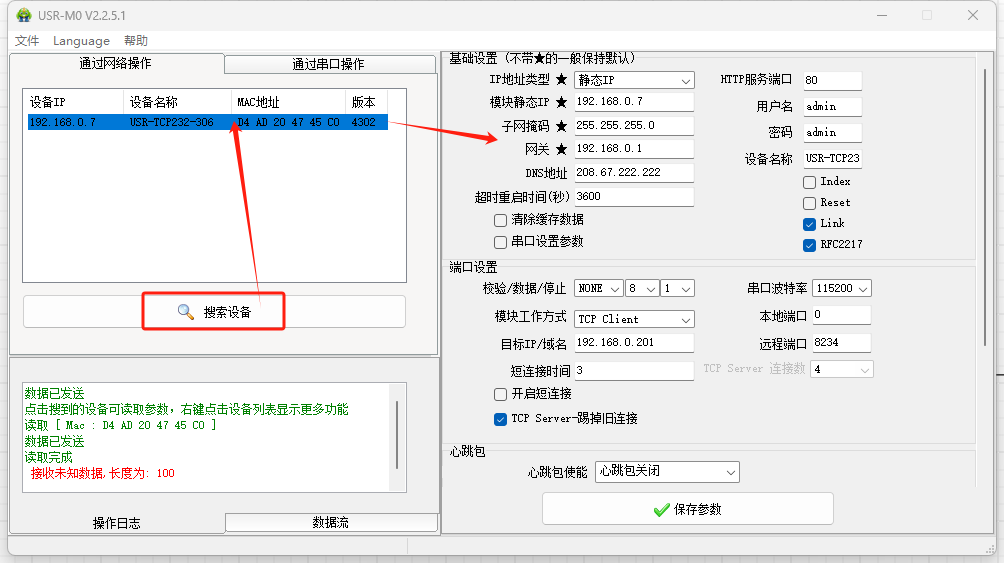

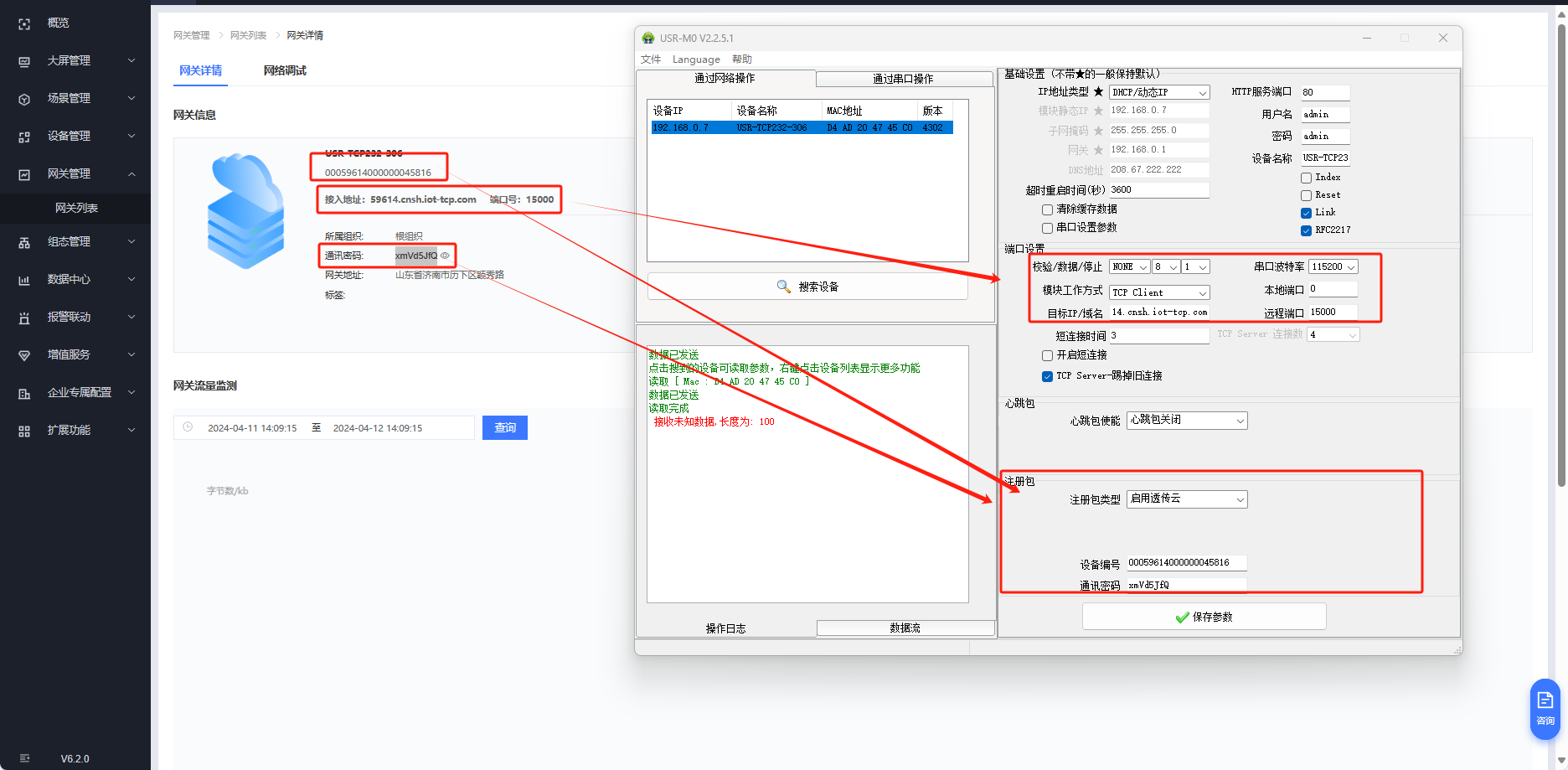

打開M0軟件，點擊搜索設備，搜到設備后點擊MAC打開右側參數設置界面。

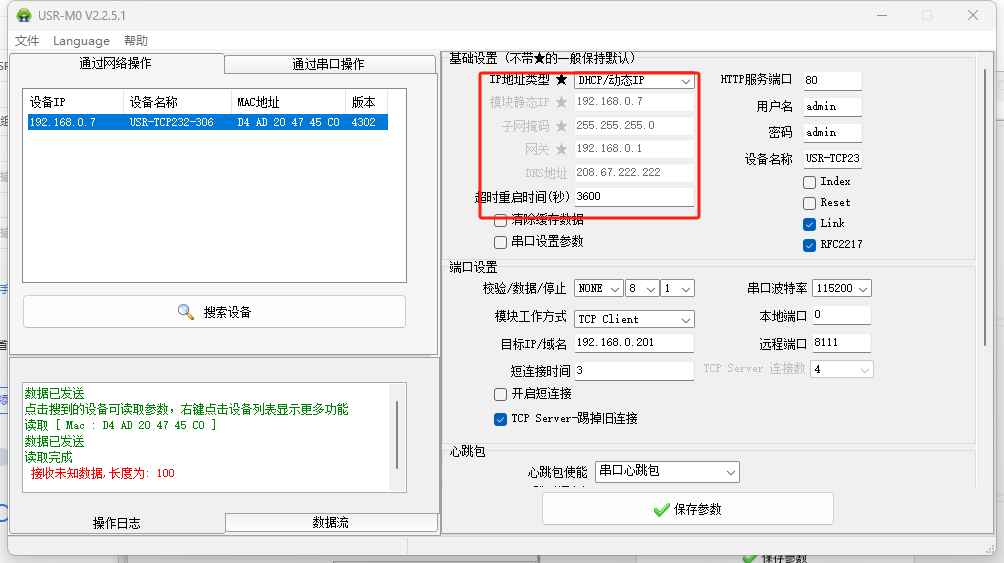

將IP地址改為DHCP（本例中讓路由器給設備自動分配IP，用戶可根據實際情況設置 DHCP或者固定IP）。

模塊工作方式設置為TCP Client,遠程端口號設置為15000，目標IP/域名填入有人云分配的接入地址，本地端口可不設置。

開啟注冊包，選擇有人云，將有人云分配的ID密碼填入設備中，保存參數。

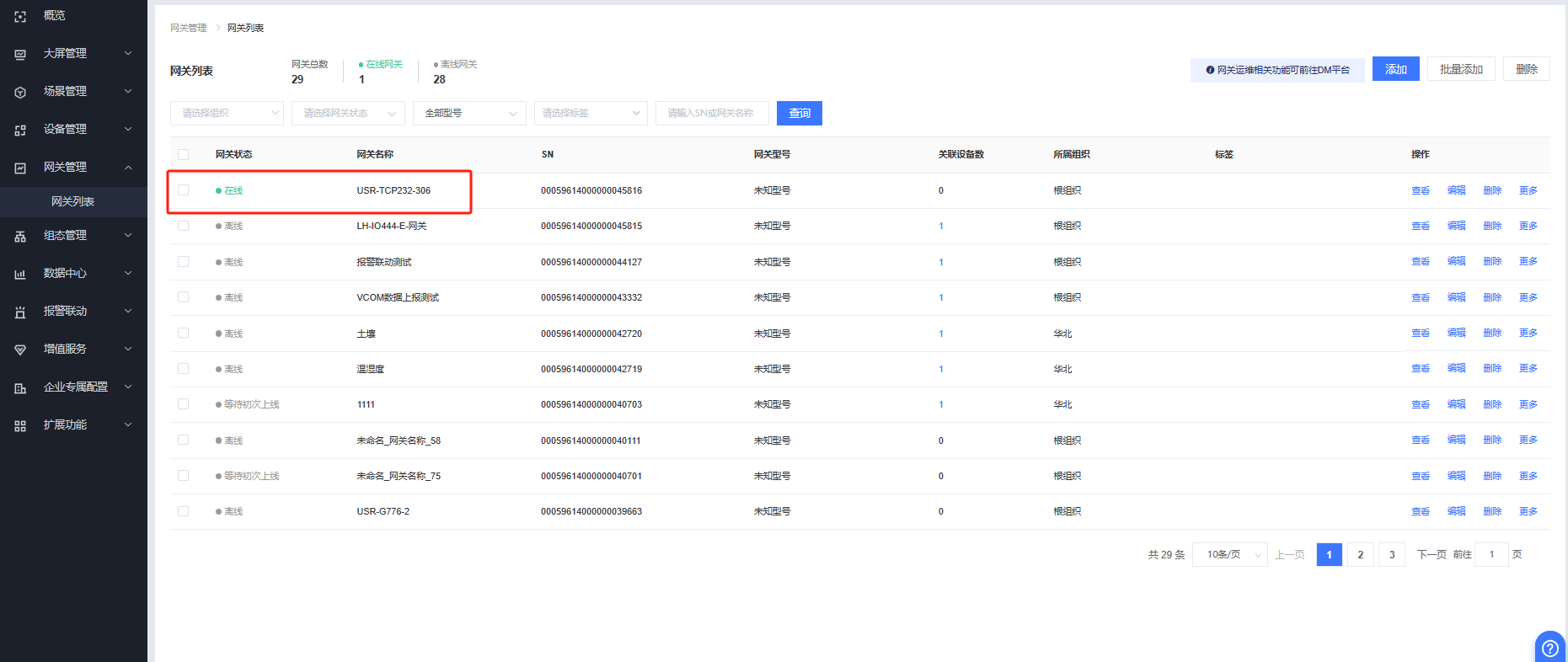

配置好參數后將USR-TCP232-306接入到路由器上，等待一分鐘即可看到USR-TCP232-306在有人云上在線。

2、虛擬串口V3參數設置

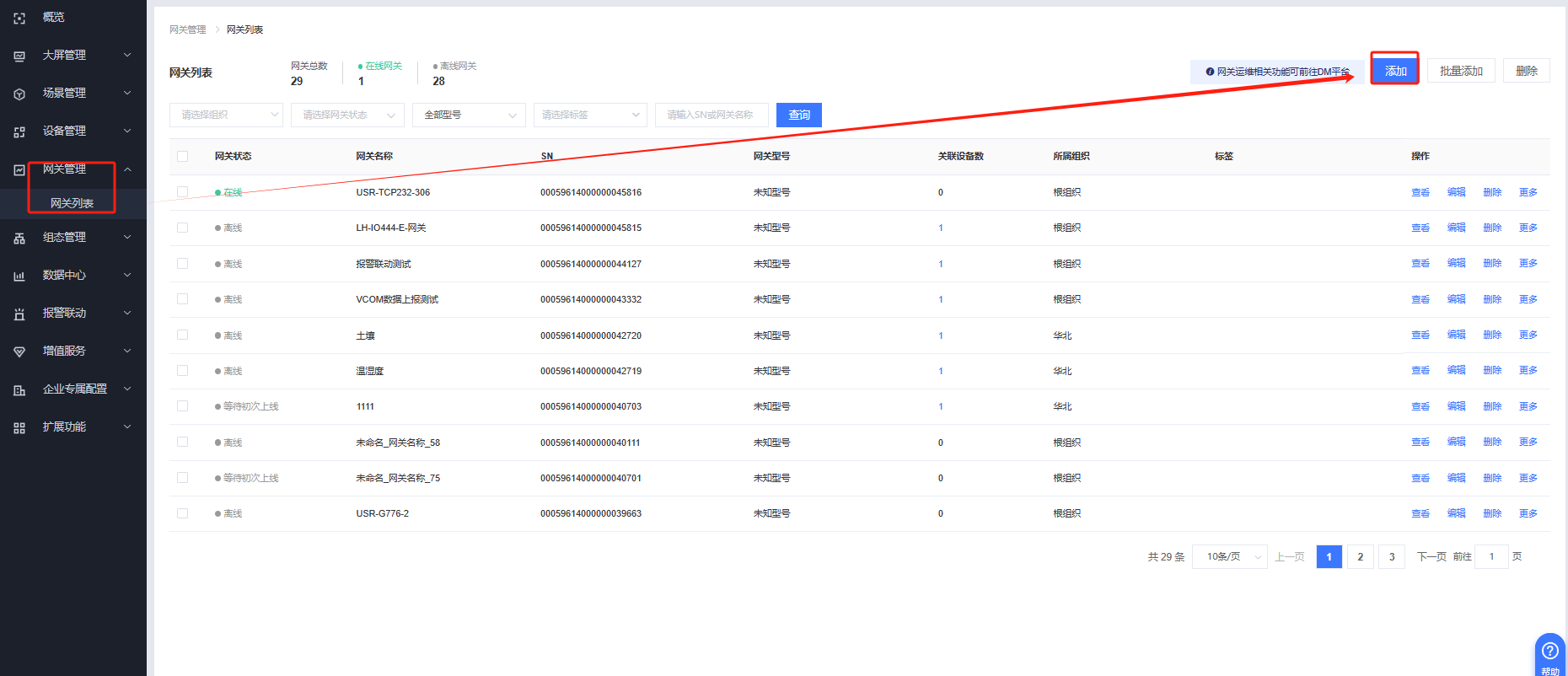

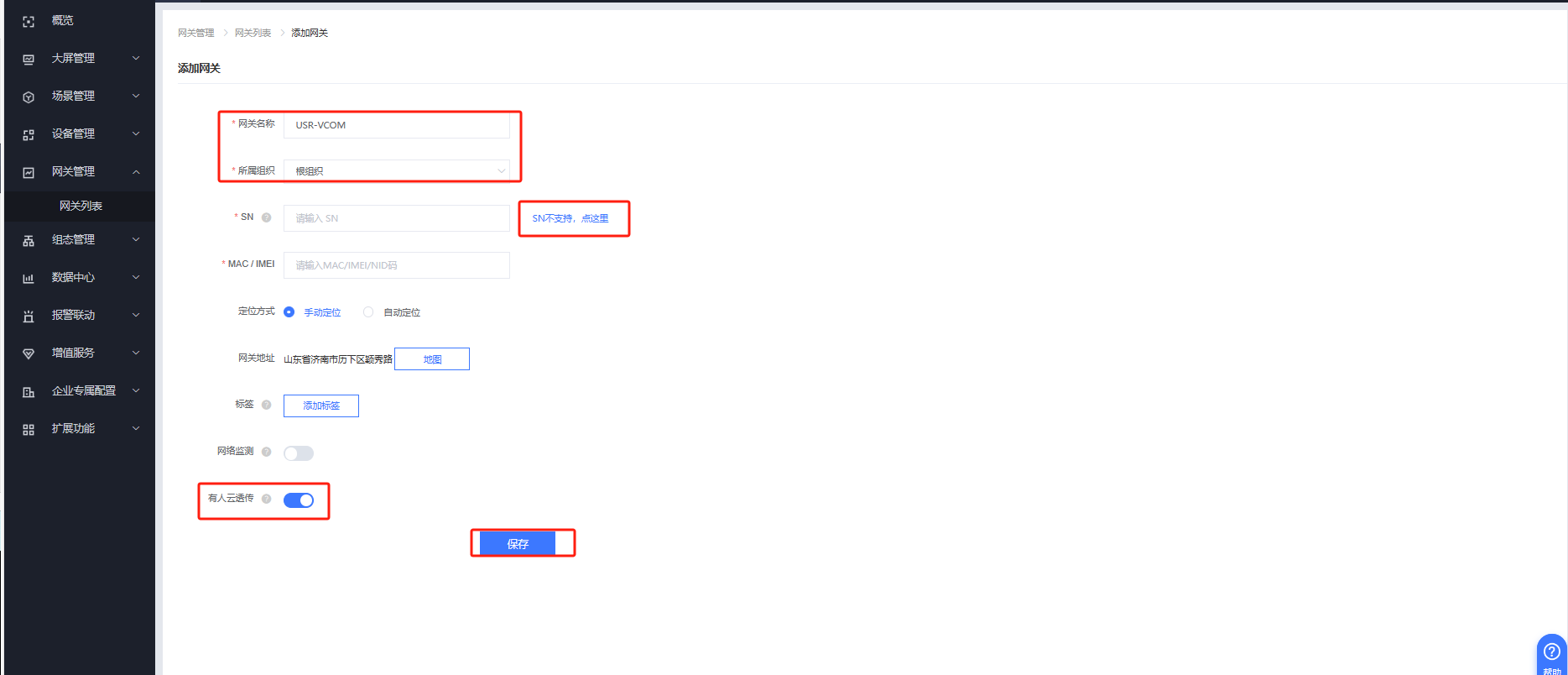

有人云IOT---網關管理---網關列表---添加

網關名稱：USR-VCOM

所屬組織：根組織

“SN不支持，點這里”方式添加，

開啟有人云透傳功能，保存

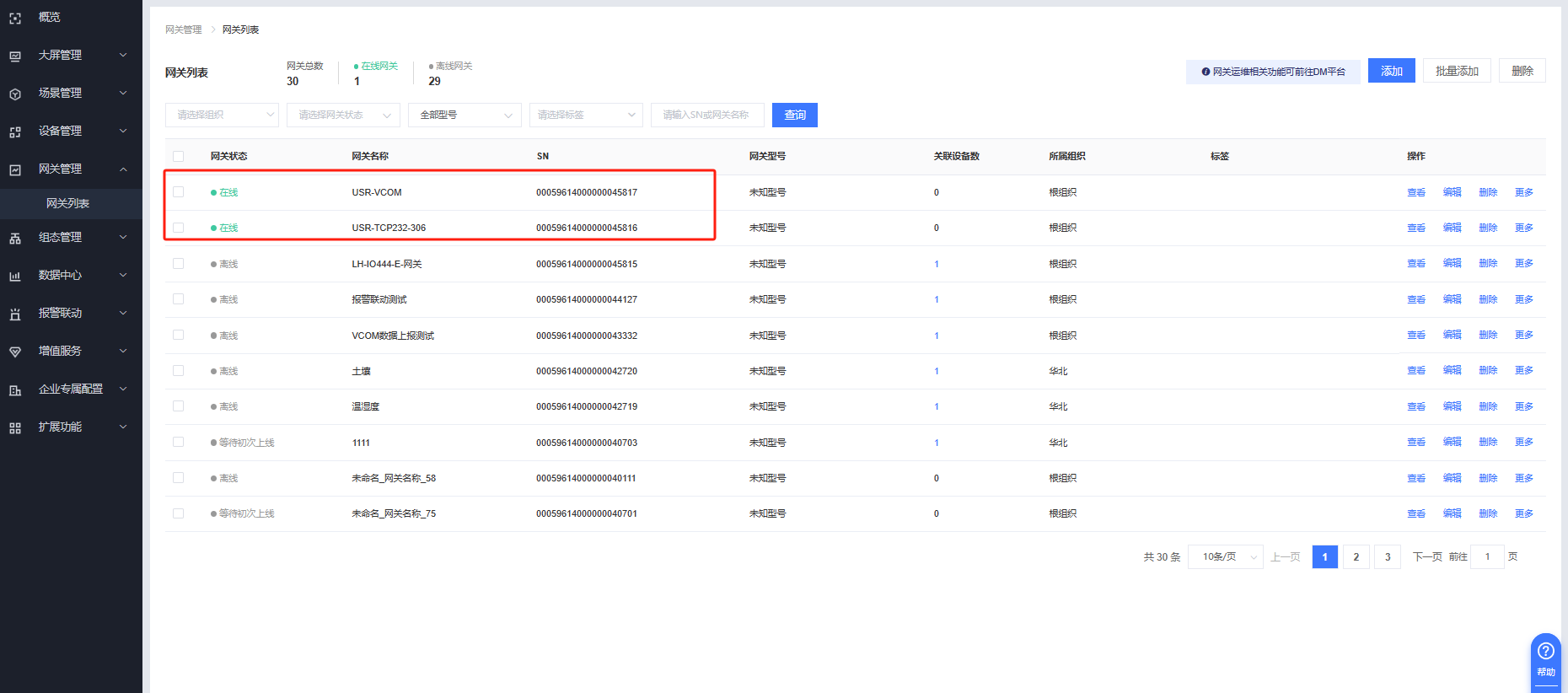

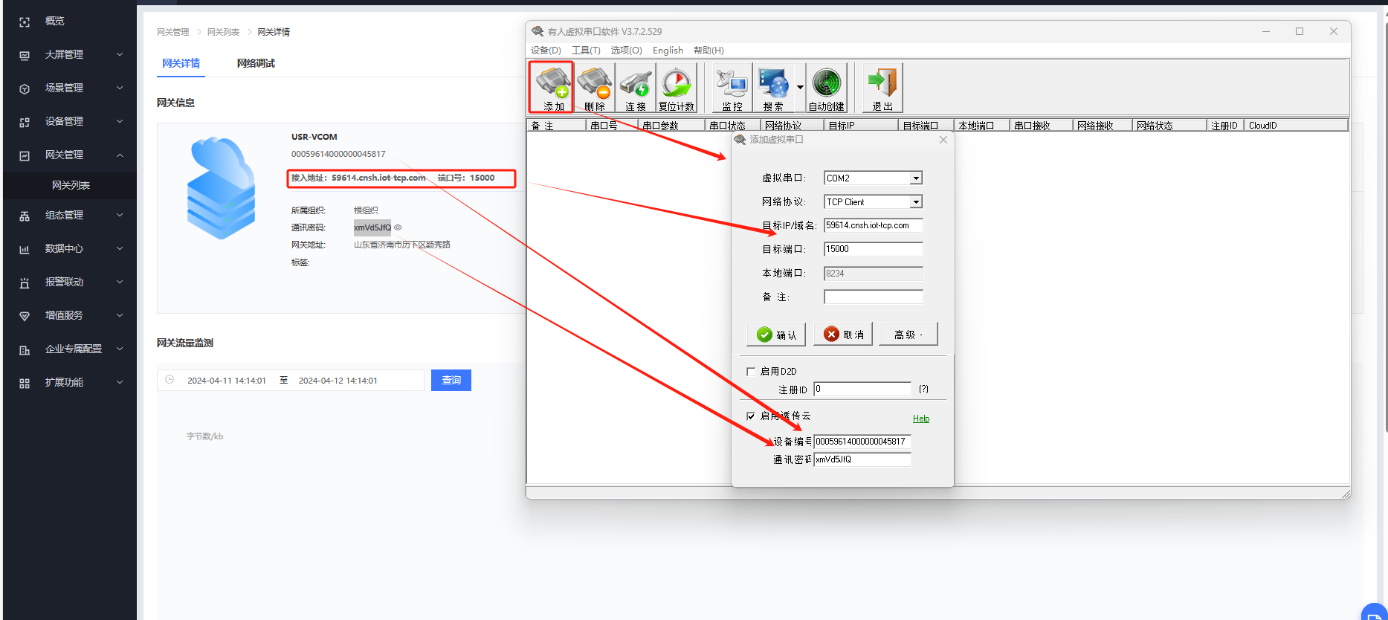

打開虛擬串口V3軟件，創建一個虛擬串口，工作方式設置為TCP Client,遠程端口號設置為15000，目標IP/域名填入有人云分配的接入地址，高級---啟用透傳云，將有人云分配的ID和密碼填入虛擬串口中，保存即可看到虛擬串口在有人云在線。

3、有人云透傳策略參數設置

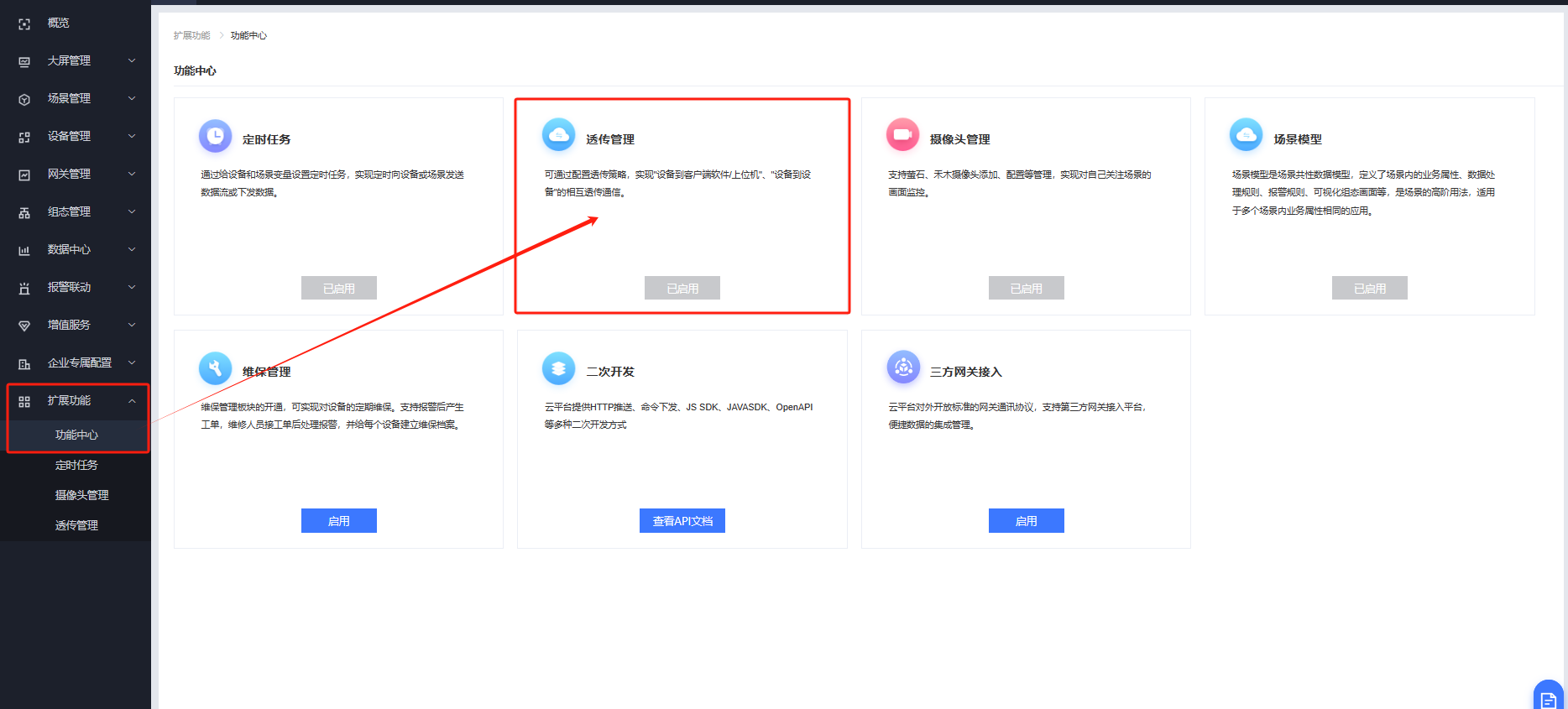

有人云IOT平臺---擴展功能---功能中心---啟用透傳管理。

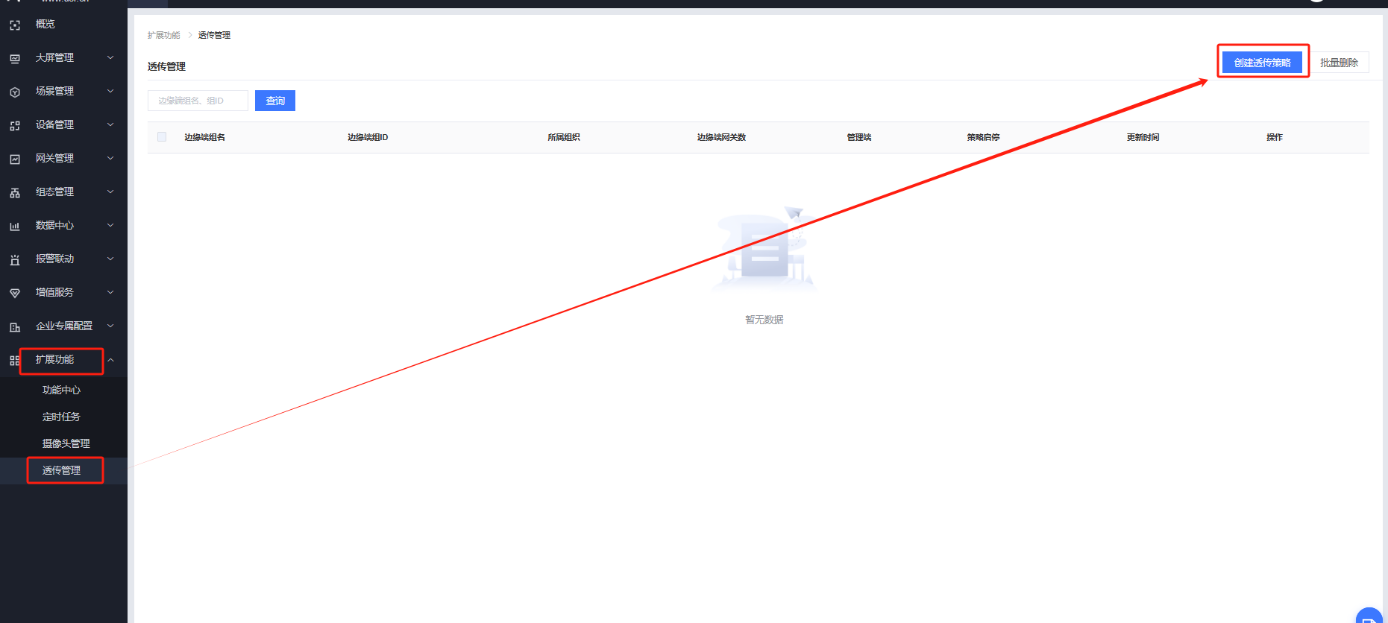

有人云IOT平臺---擴展功能---透傳管理---創建透傳策略

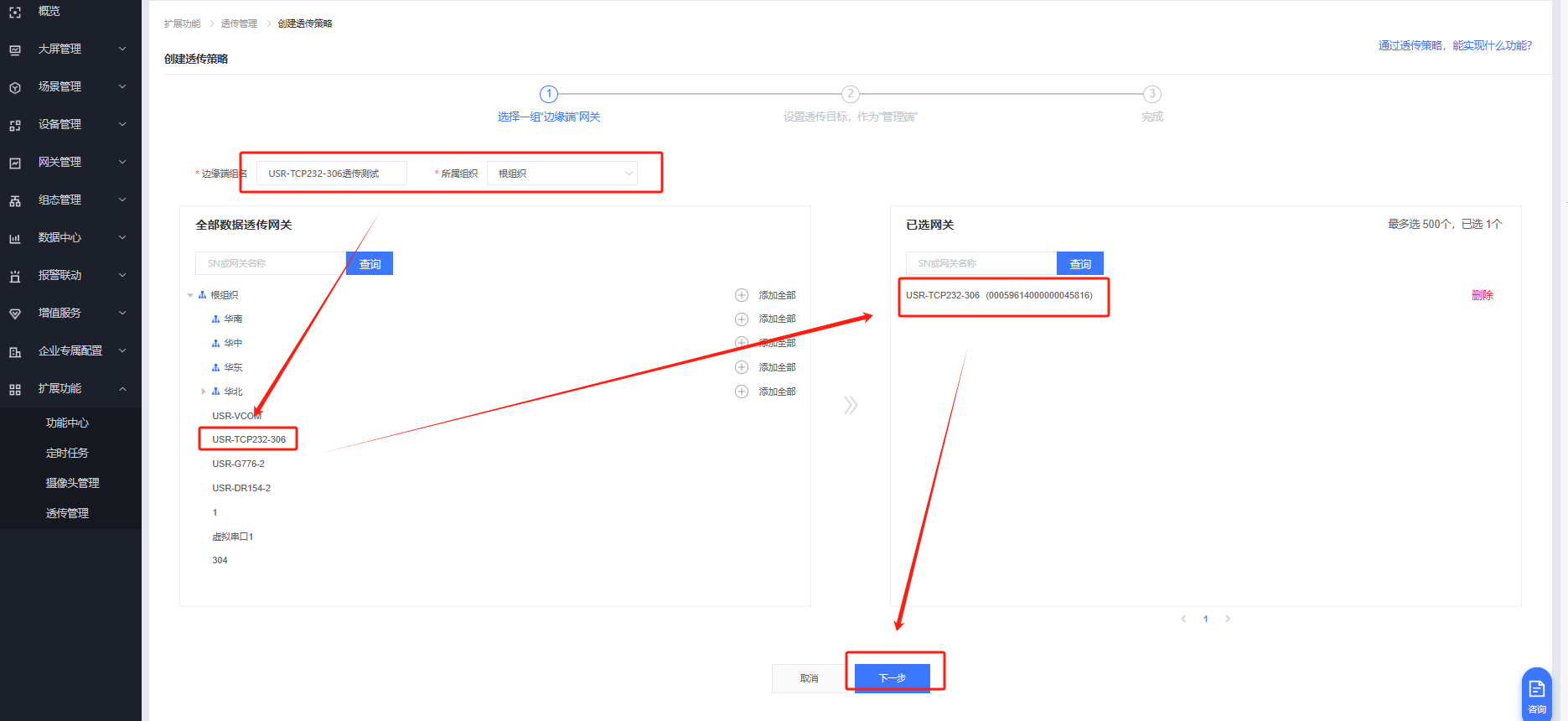

邊緣組命名為USR-TCP232-306透傳測試，所屬組織根組織，選擇USR-TCP232-306,下一步

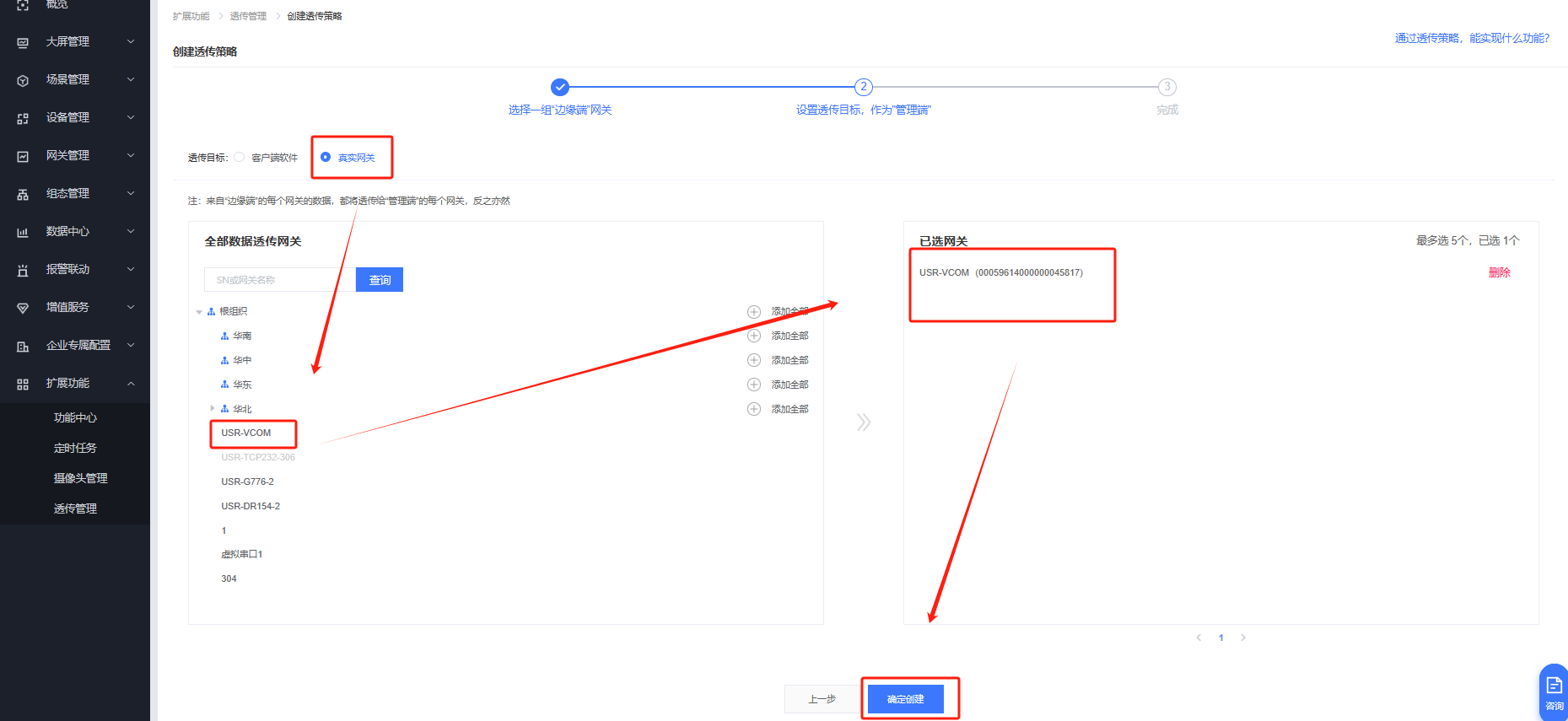

真實網關，選擇USR-VCOM,確定創建。

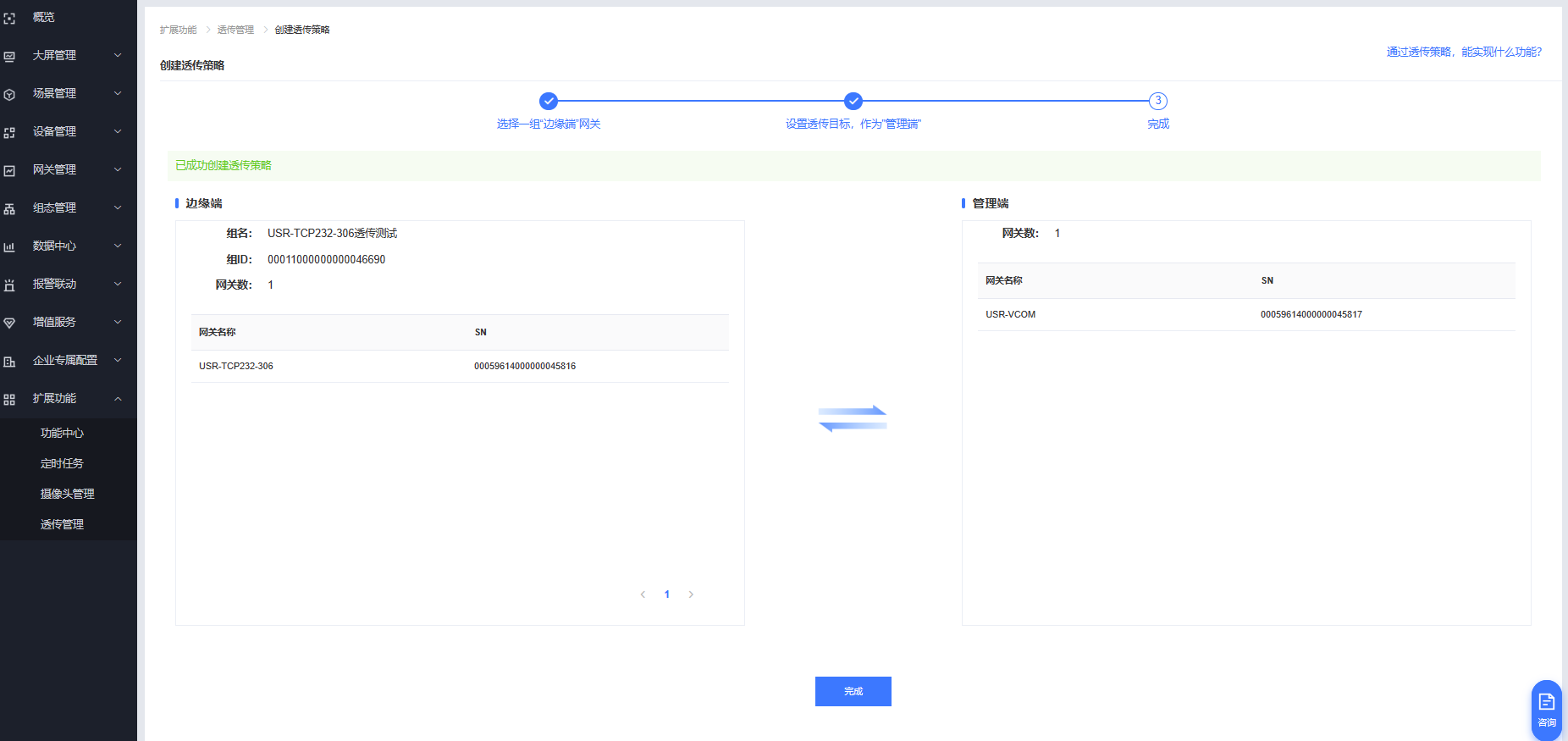

透傳組創建完成。

三、功能調試

1、功能調試

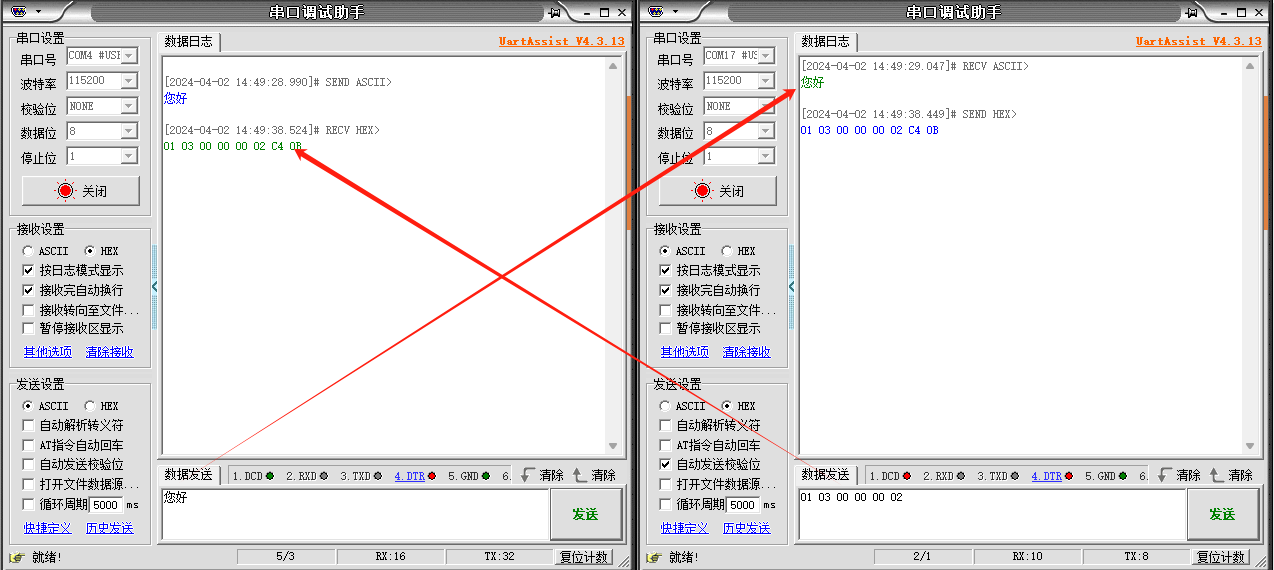

電腦打開兩個串口調試助手，分別引用虛擬串口和USR-TCP232-306的兩個COM口，進行數據互發透傳測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-12

審核人：尹叢欣 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
