一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 1臺

5V 電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

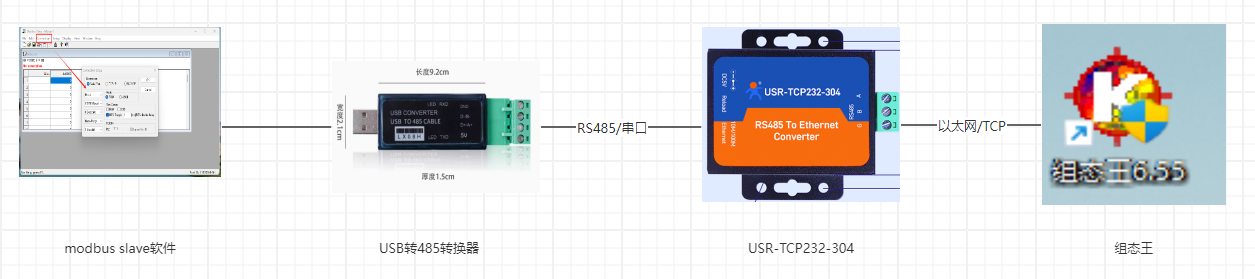

USR-TCP232-304 的485串口接USB-RS485串口線到電腦USB口，網線接到路由器上,然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-304參數設置

USR-TCP232-304接上通過網線和電腦直連，電腦IP修改為靜態IP。

控制面板---網絡和Internet---網絡和共享中心---屬性將電腦IP修改為192.168.0.201.的靜態IP。

關閉電腦防火墻和殺毒軟件：控制面板---系統和安全---Windows Defender防火墻---啟用或關閉Windows Defender防火墻，關閉防火墻。

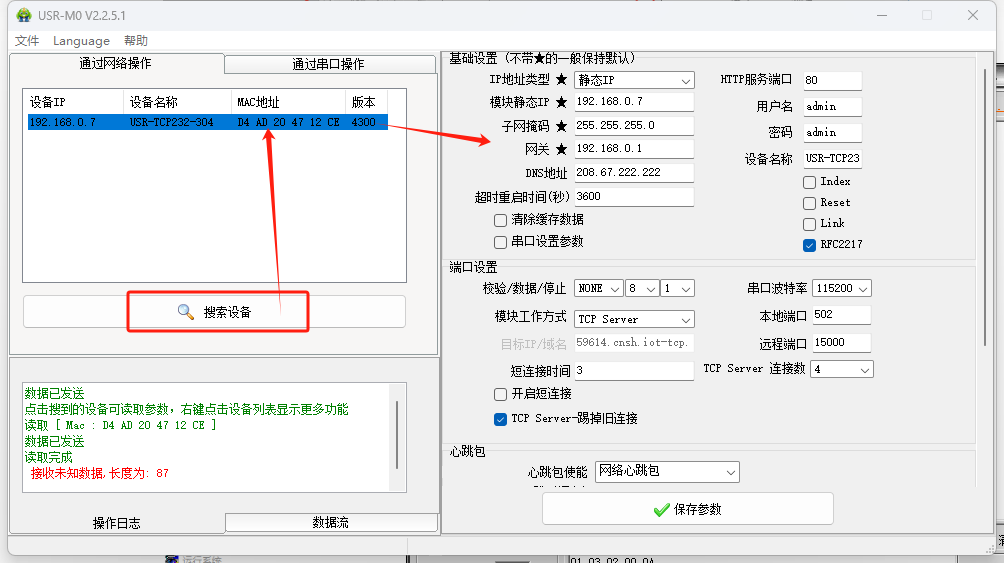

打開M0上位機軟件，點擊搜索，搜索設備，點擊設備MAC

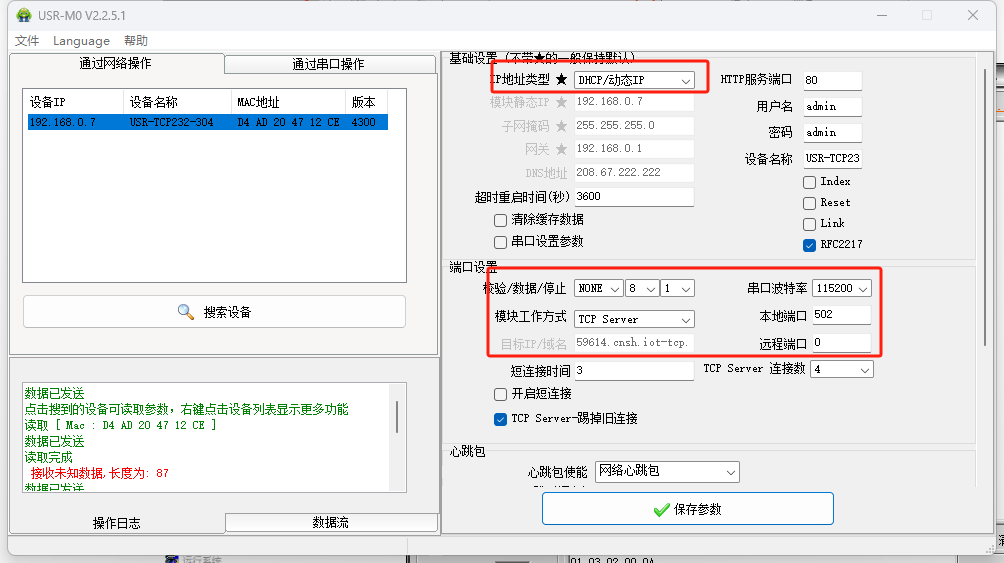

將USR-TCP232-304修改為DHCP ,工作模式設置為TCP server.本地端口號設置為502，保存參數。

USR-TCP232-304和電腦接到同一個路由器上，重新搜索設備，可以看到USR-TCP232-304的IP已經編程172.16.10.75,本地端口號502

2、組態王軟件參數設置

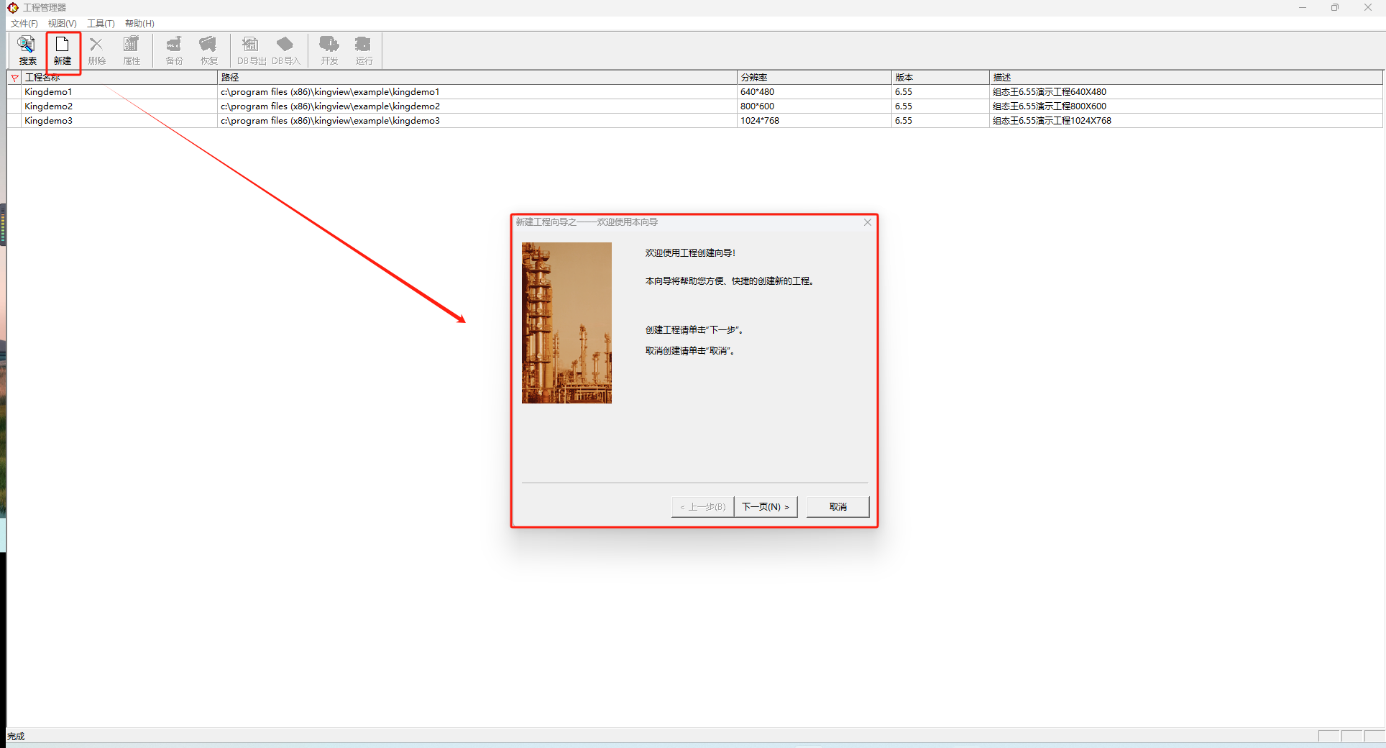

打開組態王軟件，新建一個工程

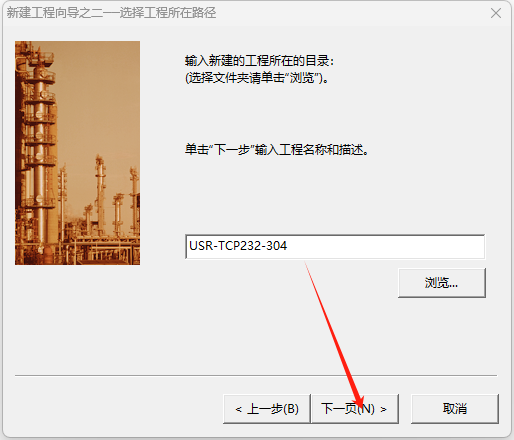

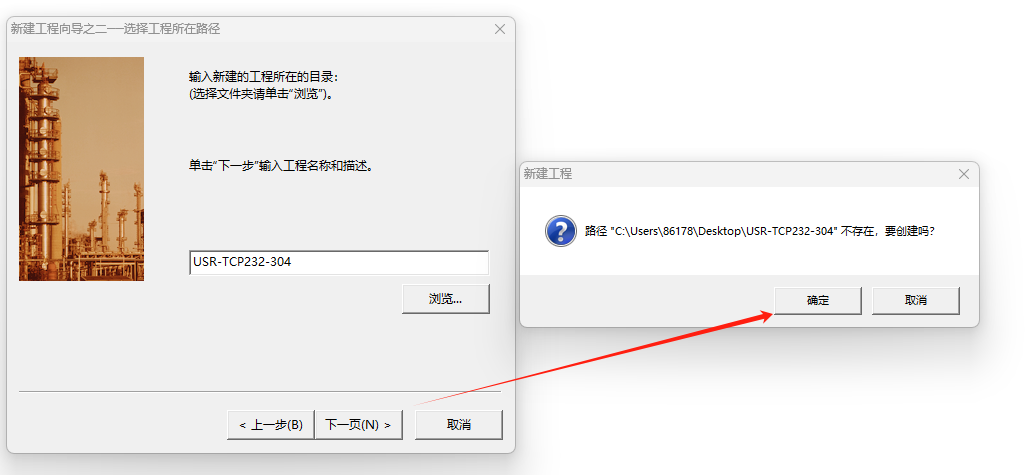

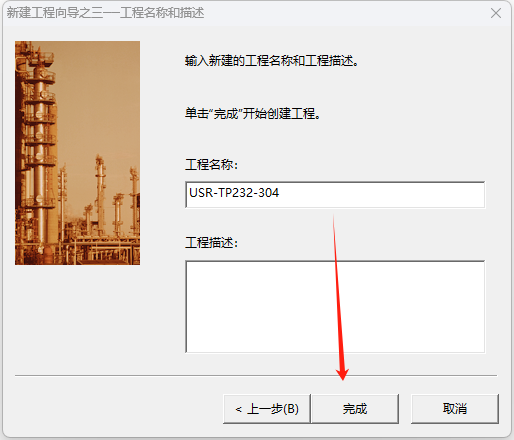

工程命名為USR-TCP232-304

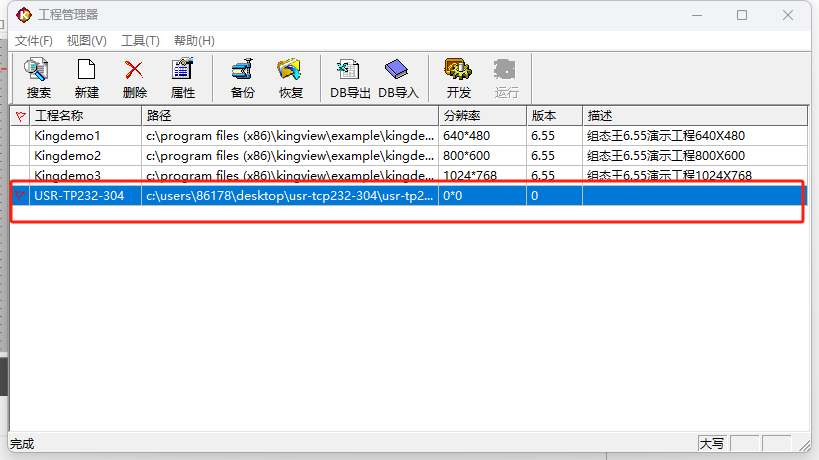

工程創建成功，雙擊此工程進入編輯模式

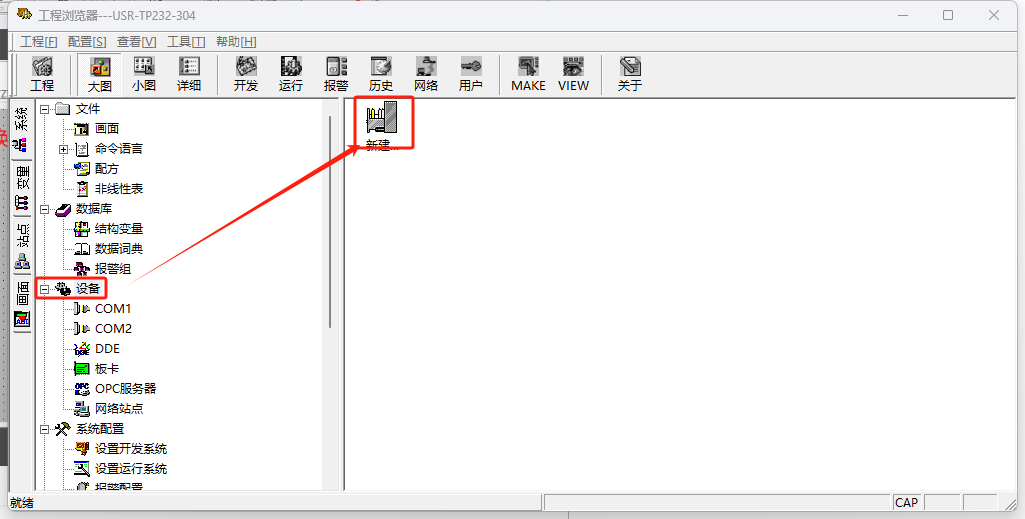

設備---新建

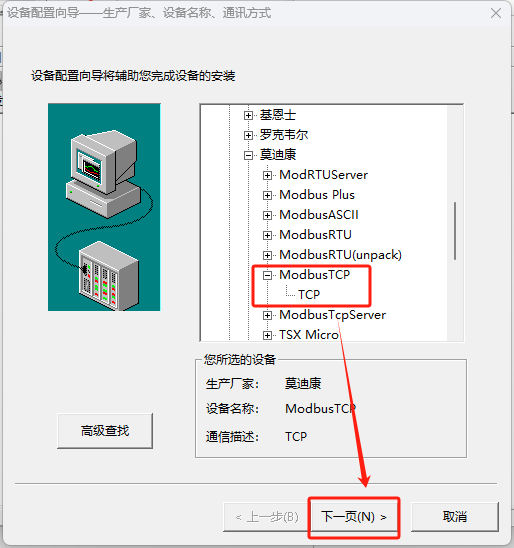

設備驅動---PLC---莫迪康---MODBUS TCP---TCP

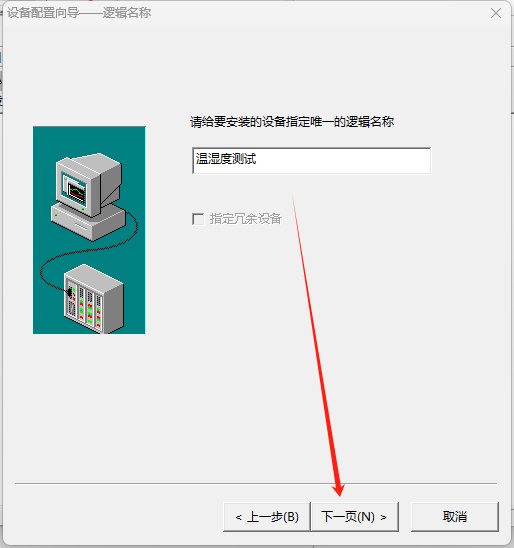

給從機命名為“溫濕度測試”

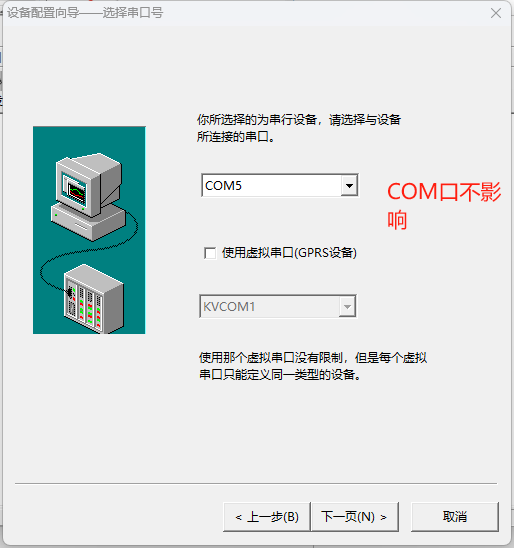

隨便選擇一個COM口，這個COM口并不影響

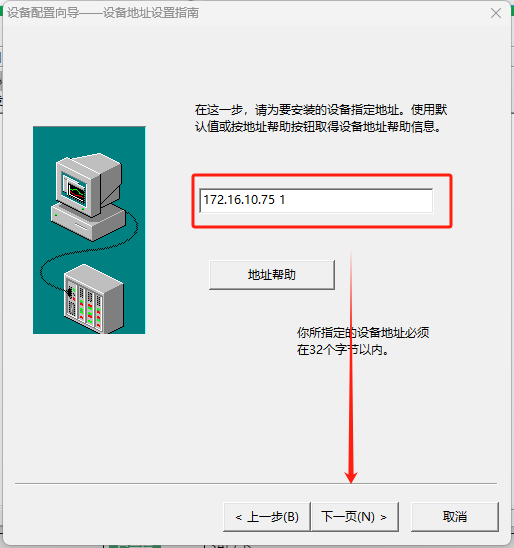

填入USR-TCP232-304的IP：172.16.10.75，省略端口號502，從機設備地址1

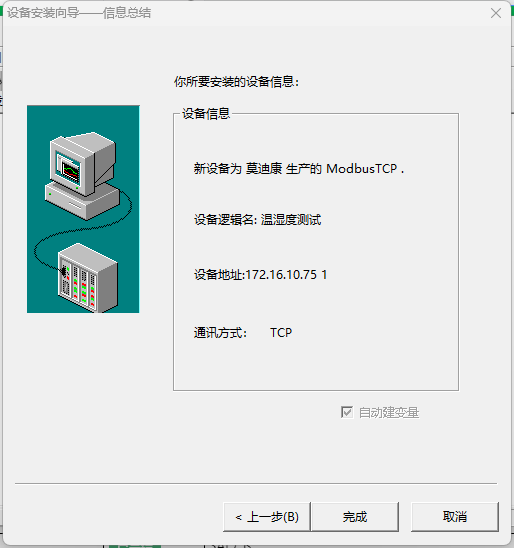

添加設備完成

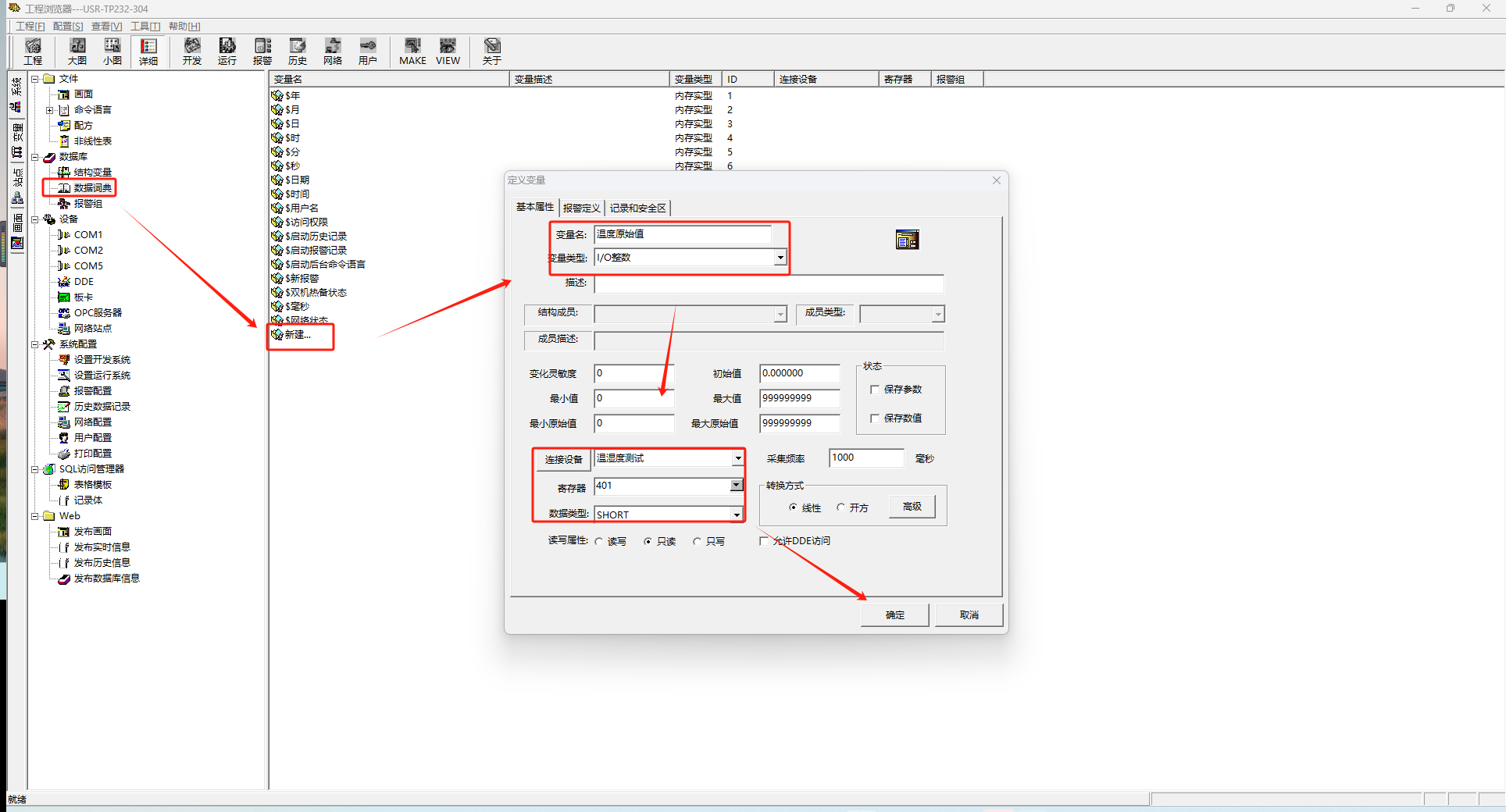

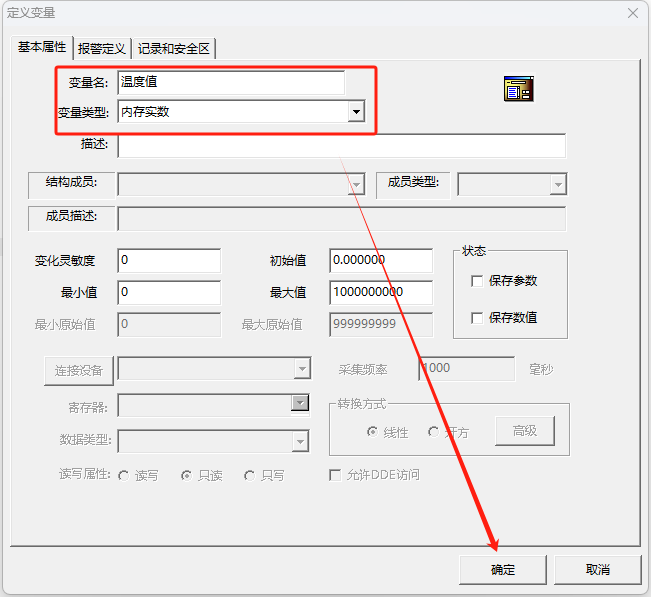

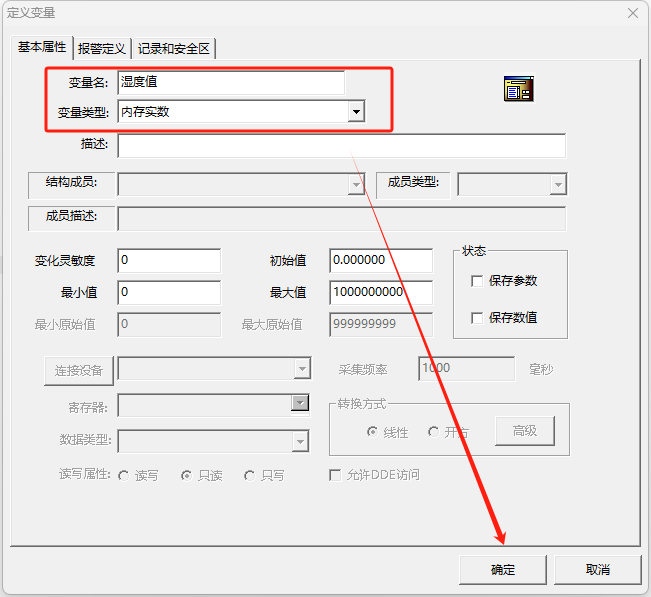

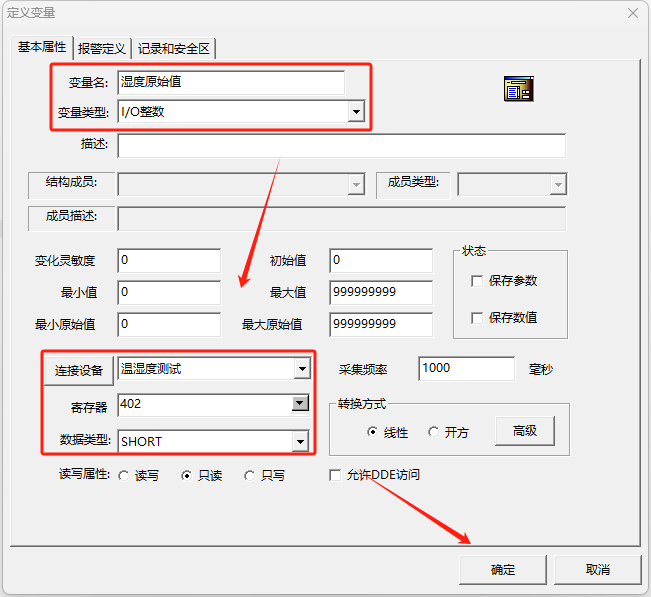

數據庫---數據詞典---新建---新建一個溫度原始值、濕度原始值、溫度值、濕度值變量。

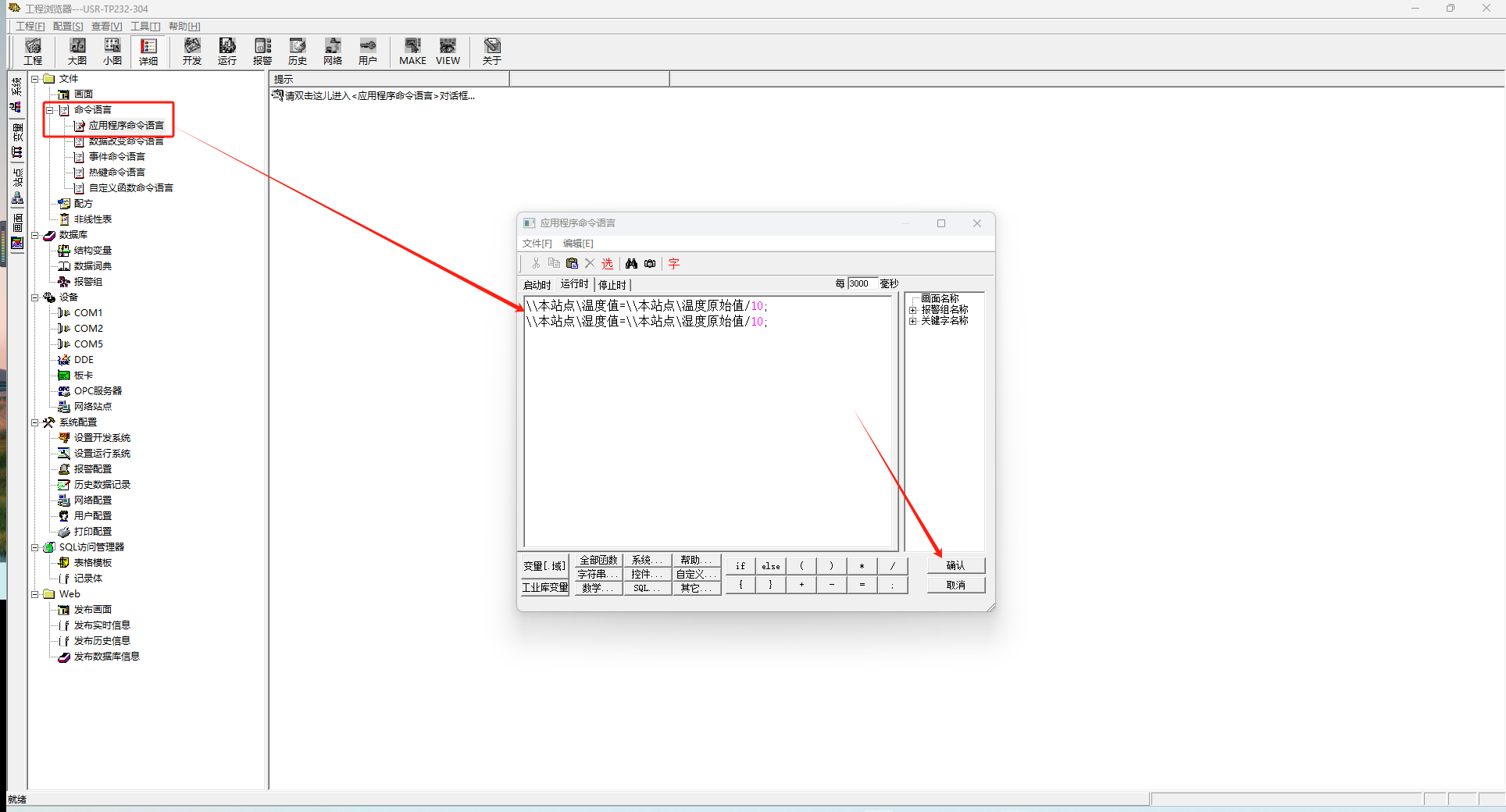

命令語言---應用程序命令語言，寫入溫濕度值和溫濕度原始值之間的關系。

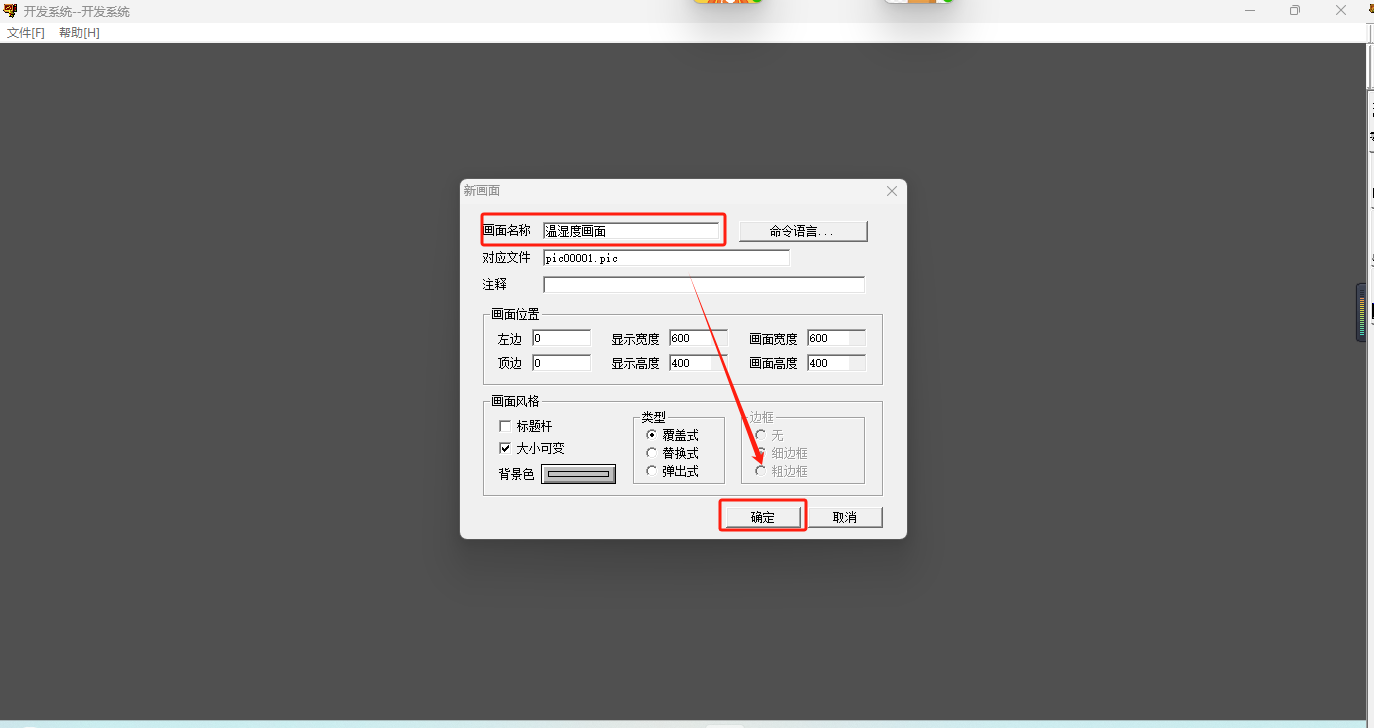

畫面—新建畫面

將畫面命名為“溫濕度畫面”

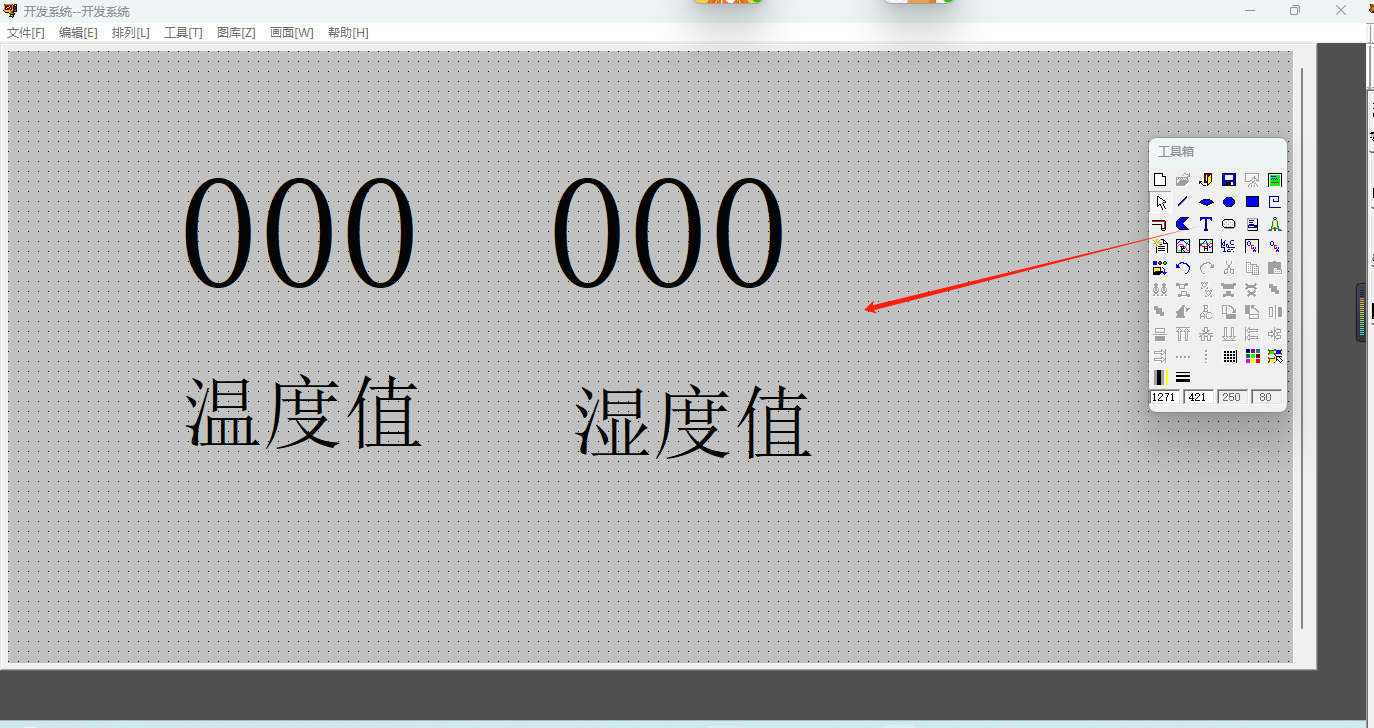

繪制溫濕度元件

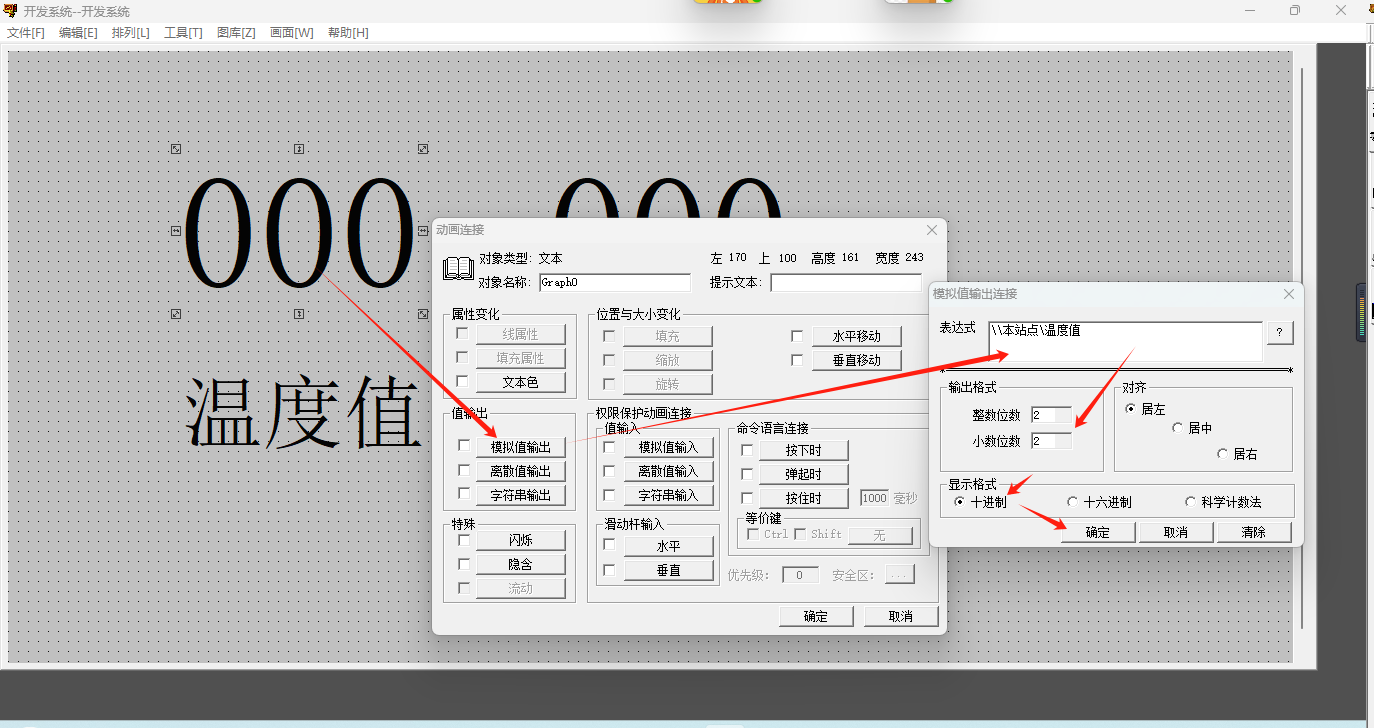

元件綁定變量

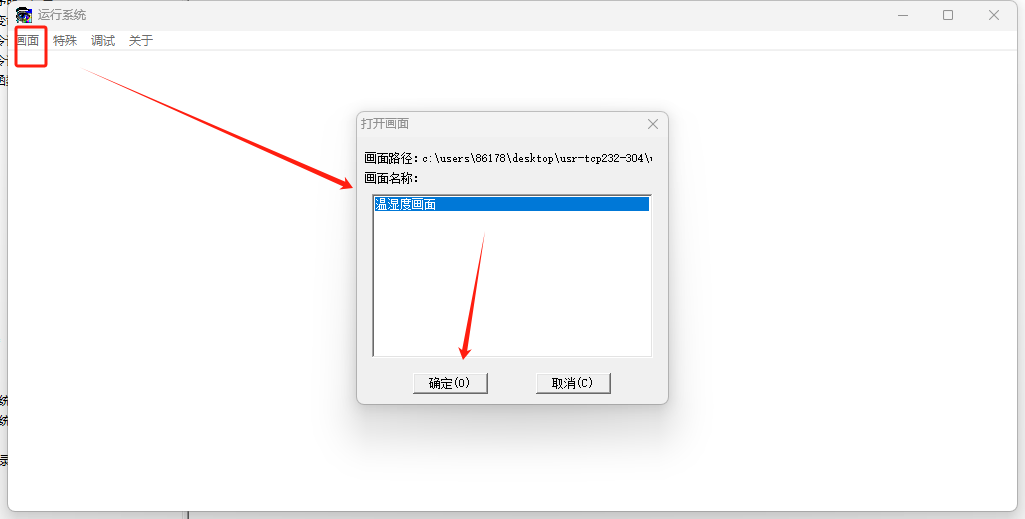

文件保存全部，跳轉到VIEW，打開溫濕度畫面。

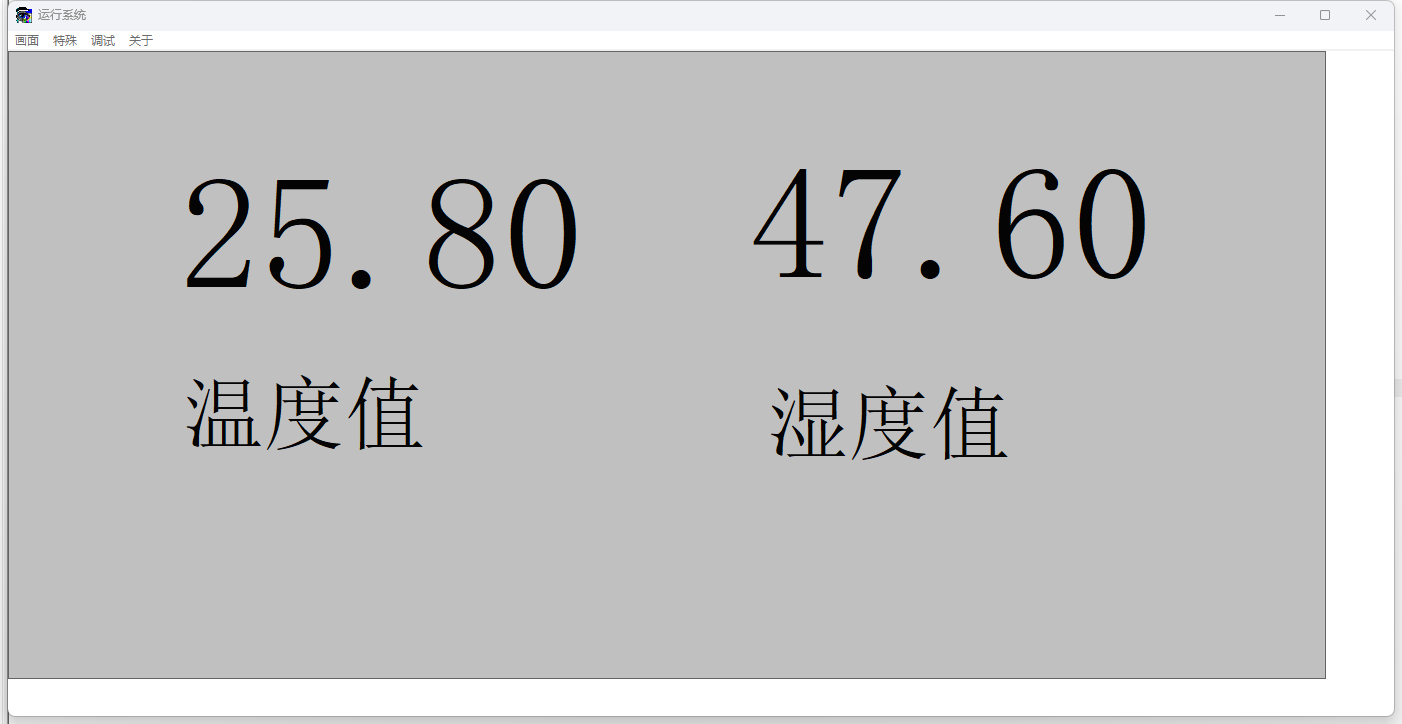

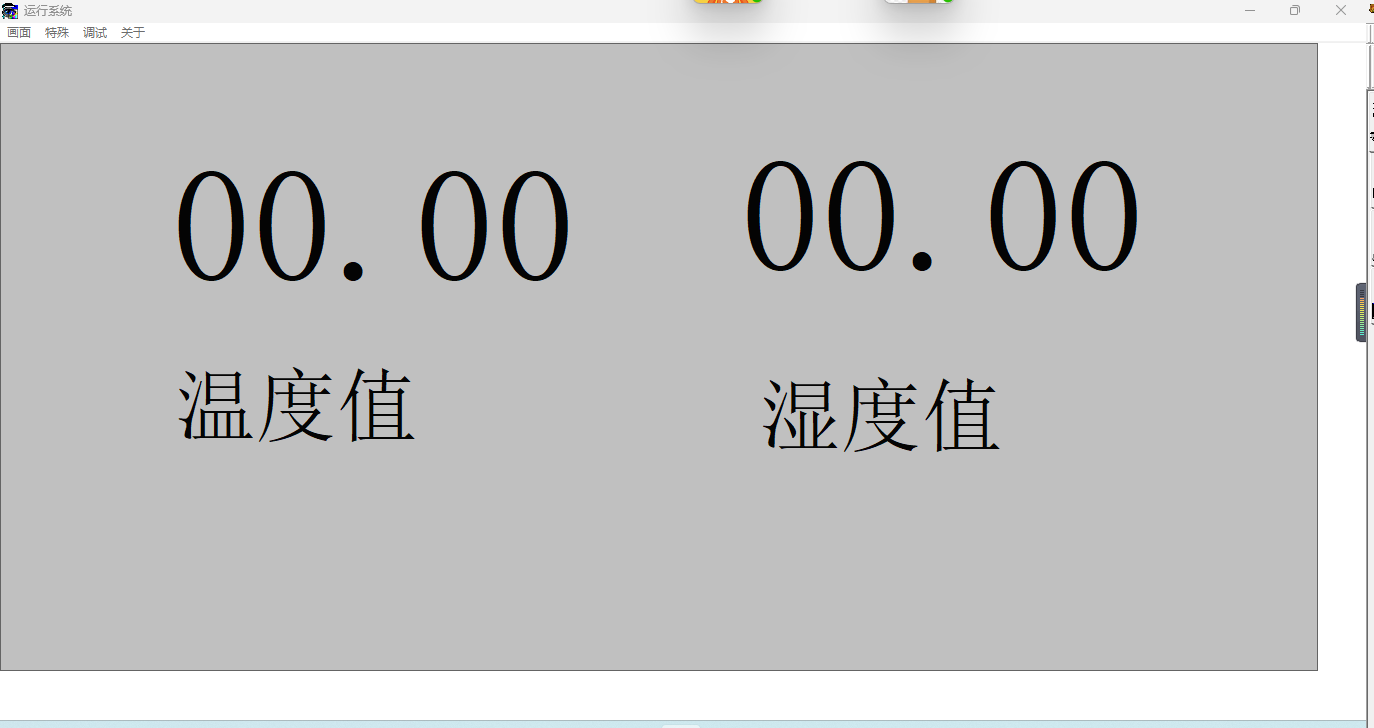

即可看到繪制的溫濕度畫面

四、功能調試

1、功能調試

使用modbus slve軟件模擬串口從機接到USR-TCP232-304上。

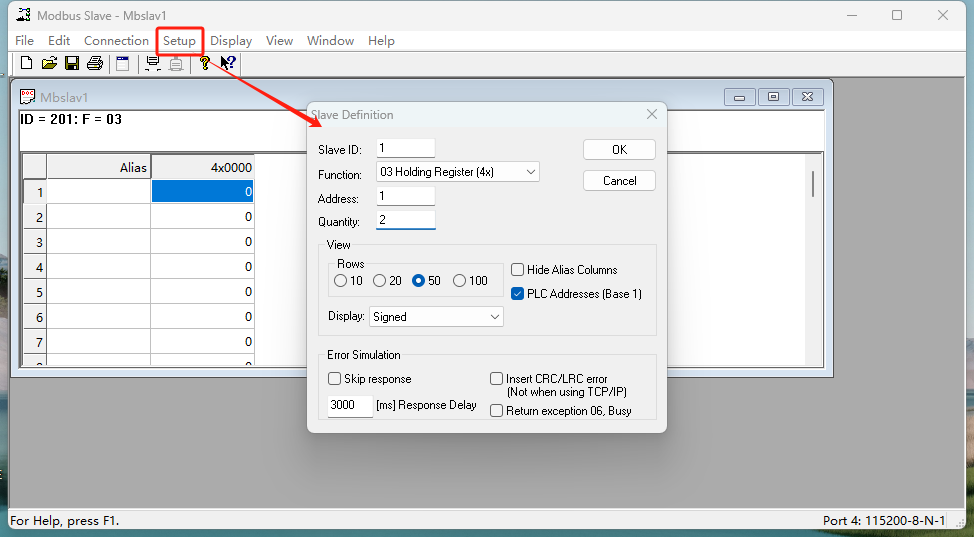

打開modbus slave軟件，引用COM4，串口參數選擇115200 NONE 8 1。

設備地址1，功能碼03起始寄存器地址1，數量2

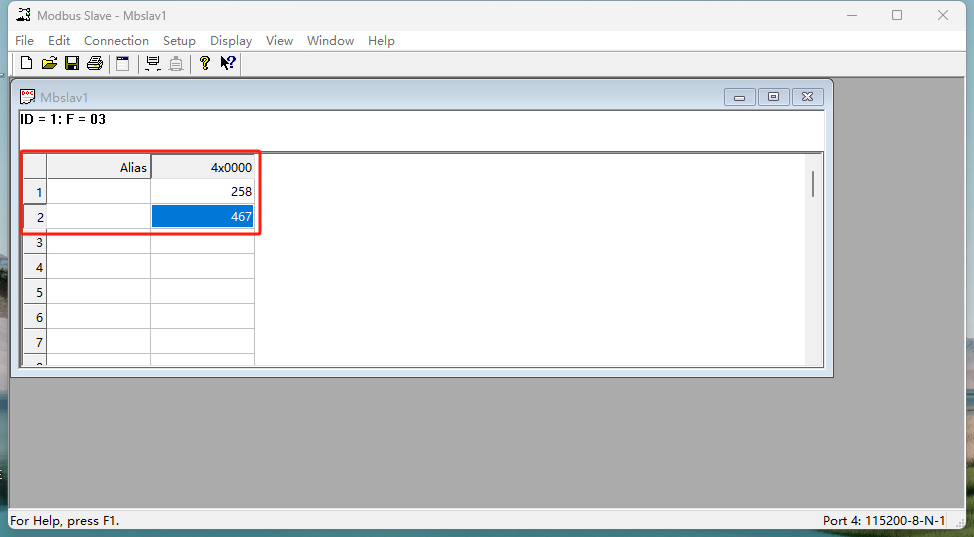

給兩個寄存器寫入數據

2、試截圖

編寫人：尹叢欣 編寫日期：2024-03-26

審核人：尹叢欣 審核日期：2024-03-27

訂正版本：V1.0 訂正內容：初稿
