一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 2臺

5V電源適配器 2個

USB-RS485串口線 2條

交換機一臺

超五類網線 2根

筆記本電腦 1臺

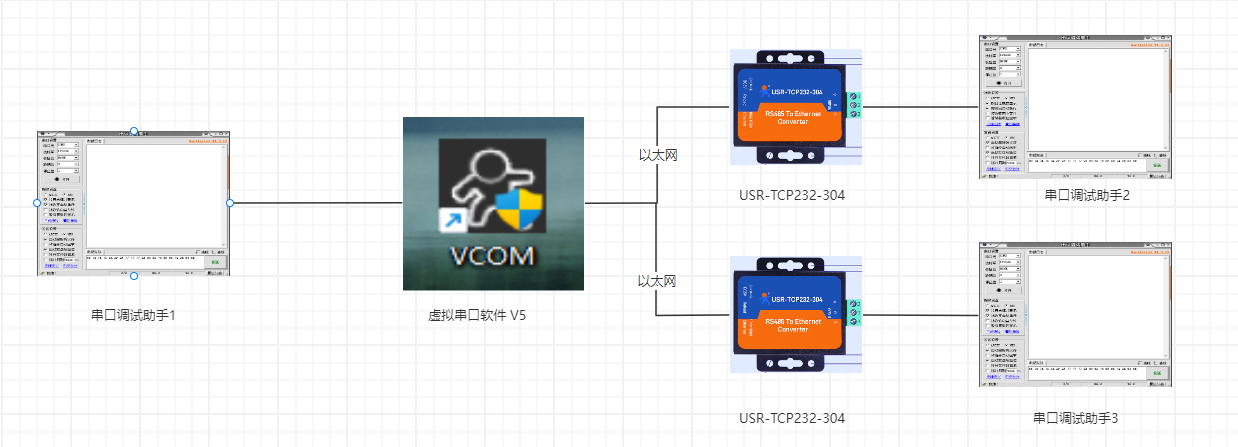

2、硬件連接

USR-TCP232-304的485串口接USB-RS485串口線到電腦USB口，網口通過網線接到交換機上，然后產品接5V電源適配器上電。電腦也接到此交換機上。

電腦打開設置軟件。

三、產品參數設置

1、USR-VCOM V5.0.1參數設置

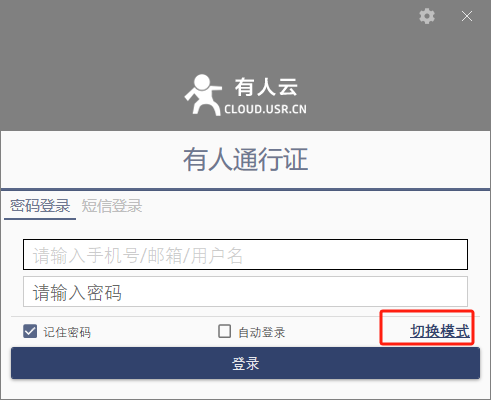

打開虛擬串口軟件V5.0.1，切換到本地局域網模式

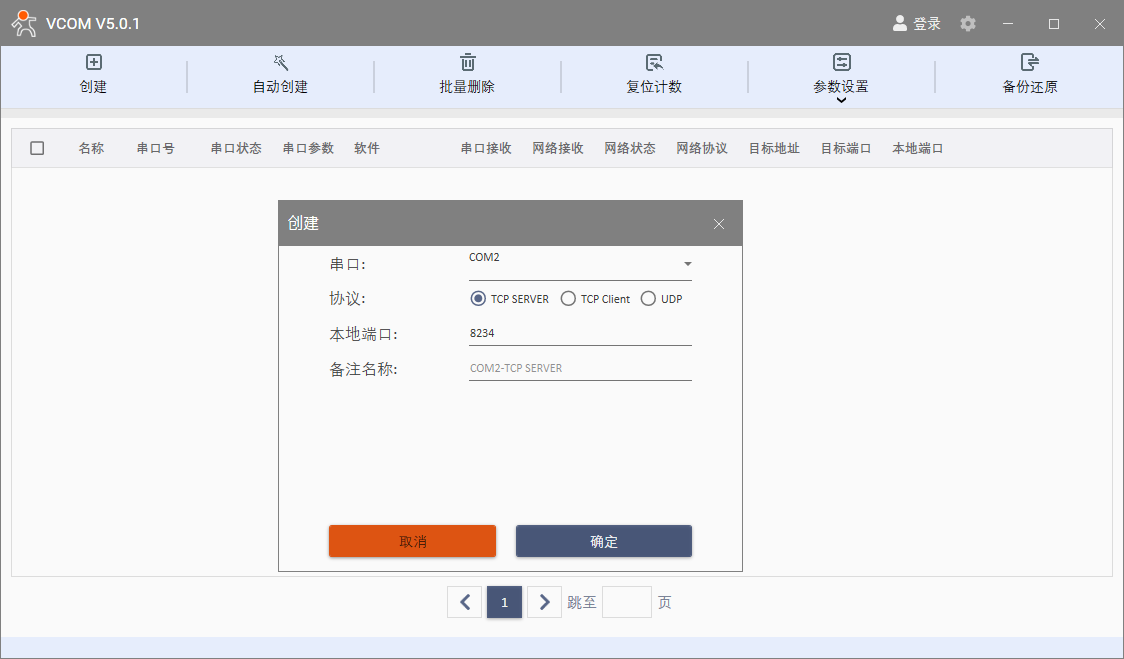

添加一個虛擬串口做TCP Server 本地端口號設置為8234。

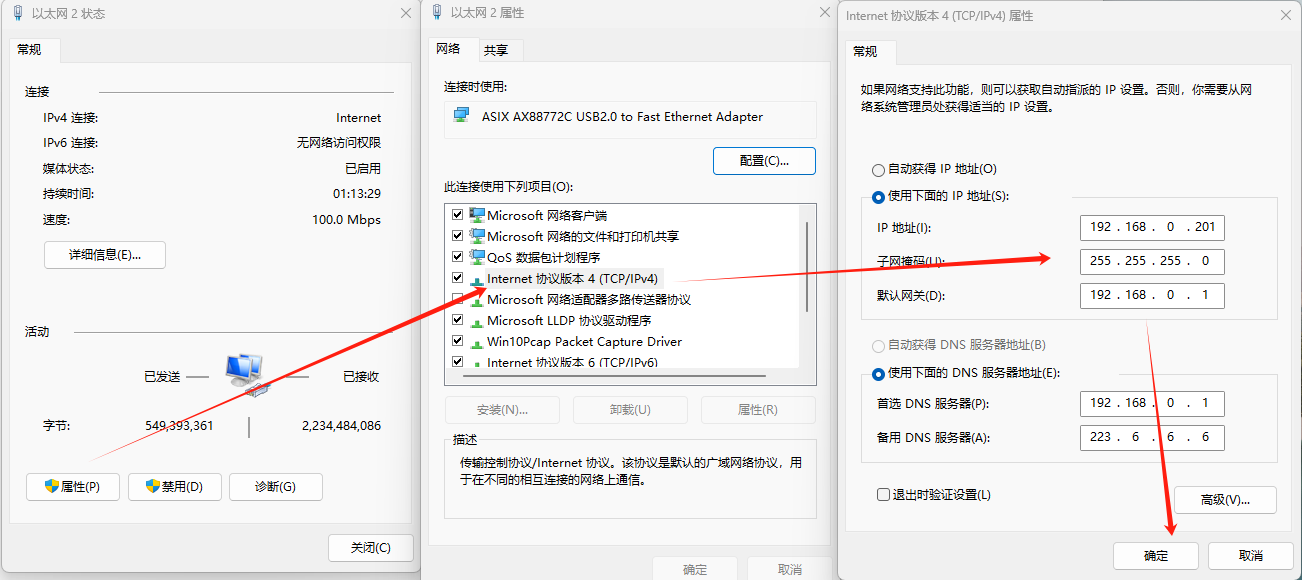

打開電腦控制面板---網絡和Internet,，將電腦IP設置為192.168.0.201，子網掩碼：255.255.255.0，默認網關：192.168.0.1。

電腦關閉防火墻和殺毒軟件，控制面板---系統和安全---Windows Defender防火墻---啟用或關閉Windows Defender防火墻。

2、USR-TCP232-304參數設置

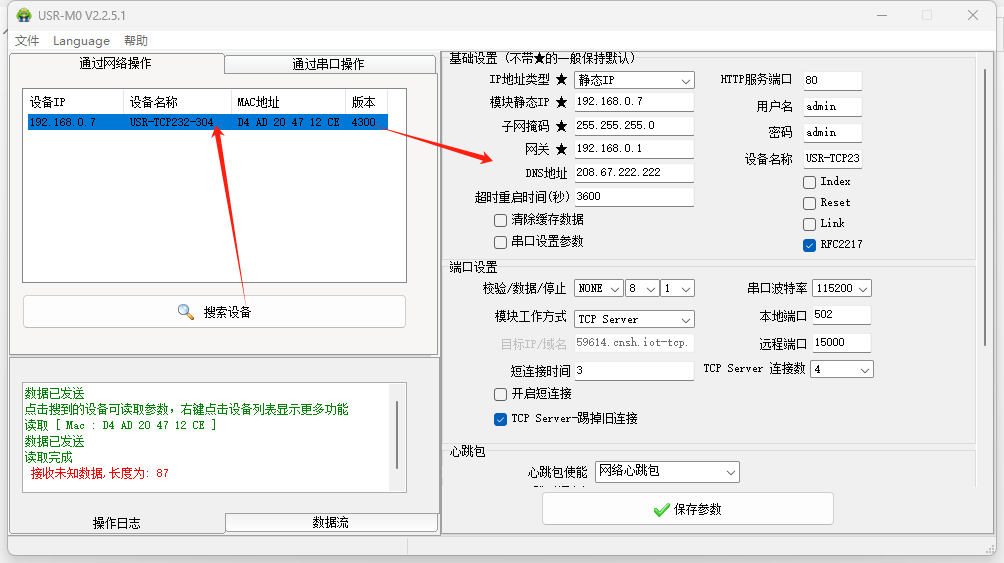

將第一臺USR-TCP232-304接入交換機，電腦打開M0軟件，搜索設備。

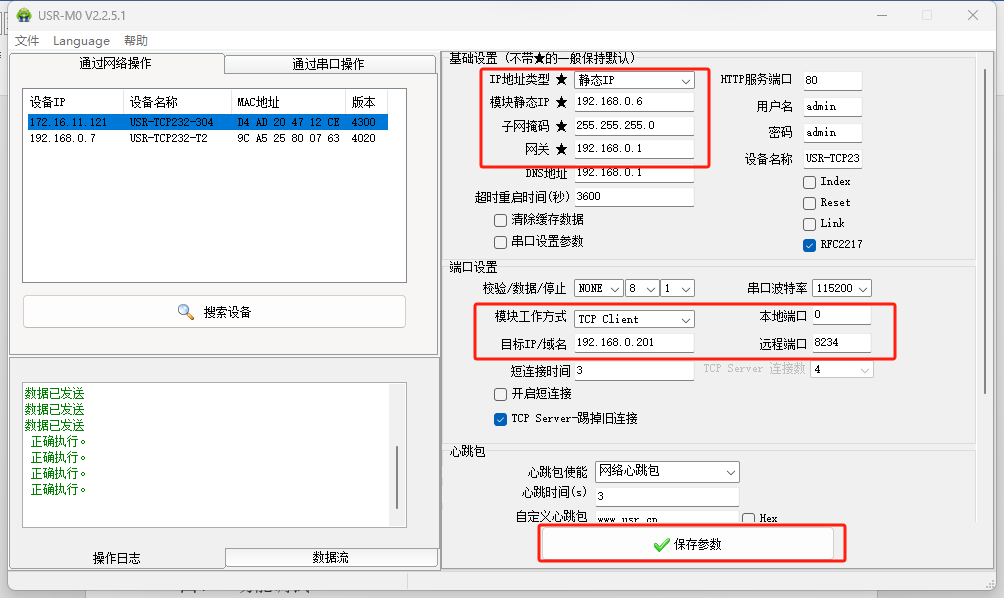

將IP修改為192.168.0.6,工作模式修改為TCP Client,目標IP192.168.0.201，遠程端口號8234，保存參數。

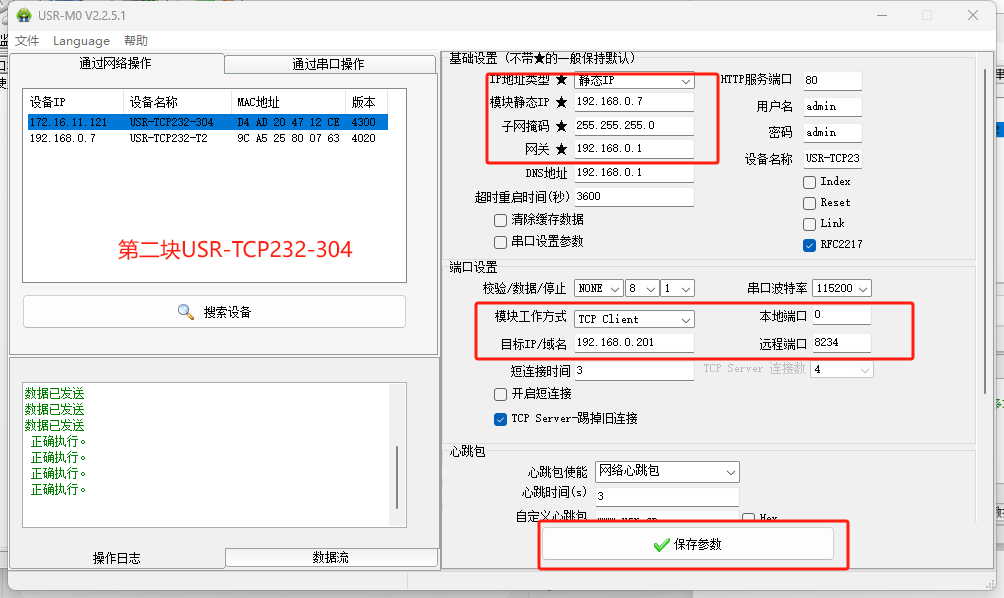

將第二臺USR-TCP232-304接入交換機，重新搜索設備，IP為192.168.0.7, 工作模式修改為TCP Client,目標IP192.168.0.201，遠程端口號8234，保存參數。

四、功能調試

1、功能調試

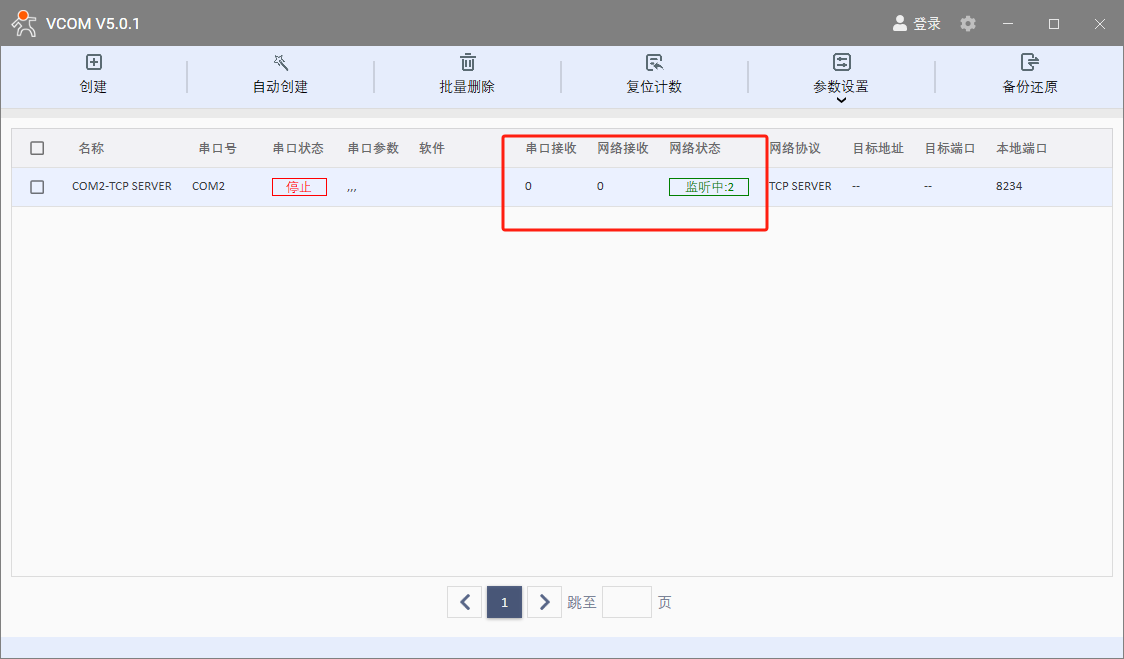

可以看到虛擬串口上網絡檢測到兩臺設備接入

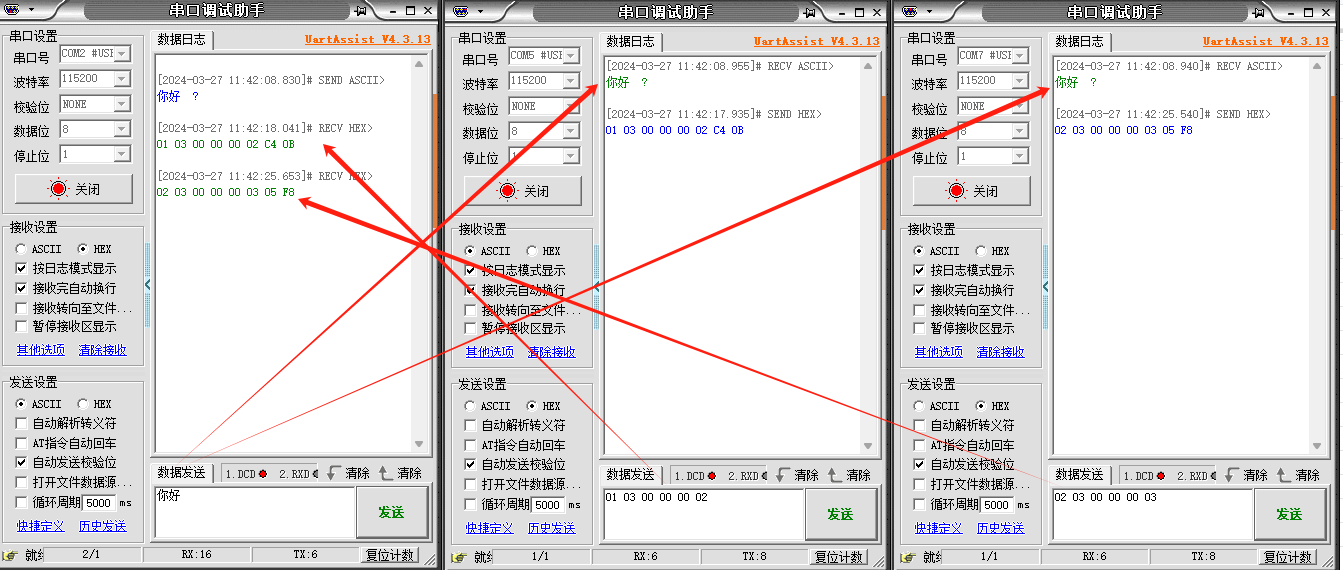

打開三個串口調試助手軟件，分別引用虛擬串口COM2和兩個USB轉換器COM5和COM7，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-01

審核人：尹叢欣 審核日期：2024-04-10

訂正版本：V1.0 訂正內容：初稿
