USR-TCP232-306單串口接2個從機有人云云端輪詢示例

一、資料下載

USR-TCP232-302/304/306 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1255.html

USR-TCP232-306 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

調試助手和MODBUS Slave可以百度自己下載。

二、硬件連接

1、所需物品

USR-TCP232-306 產品 1臺

5V或12V電源適配器 1個

USB-RS485串口線 2條

超五類網線 1根

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-TCP232-306 的485串口接兩條USB-RS485串口線到電腦的兩個USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

電腦提前下載打開M0設置軟件。

連接有人云，需要將306設置DHCP獲取IP，網線接路由器網口。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認兩條USB-RS485串口線的COM口號是COM10、COM11。

三、有人云設置

1、登陸有人云賬號

2、添加網關

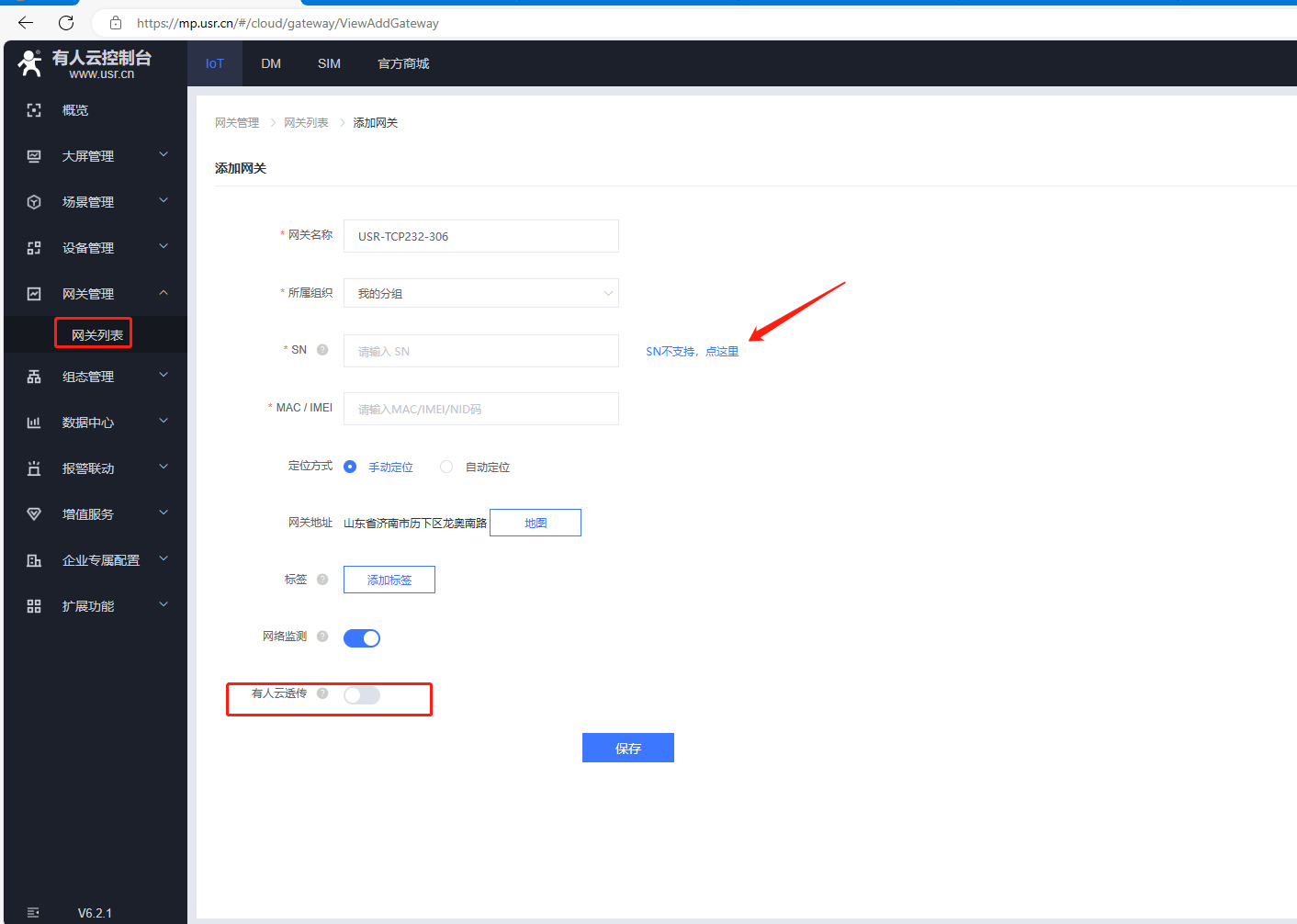

（1）打開有人云的網關列表，點擊添加。

（2）點擊SN不支持點這里，有人云透?jìng)麝P(guān)閉，點擊保存。

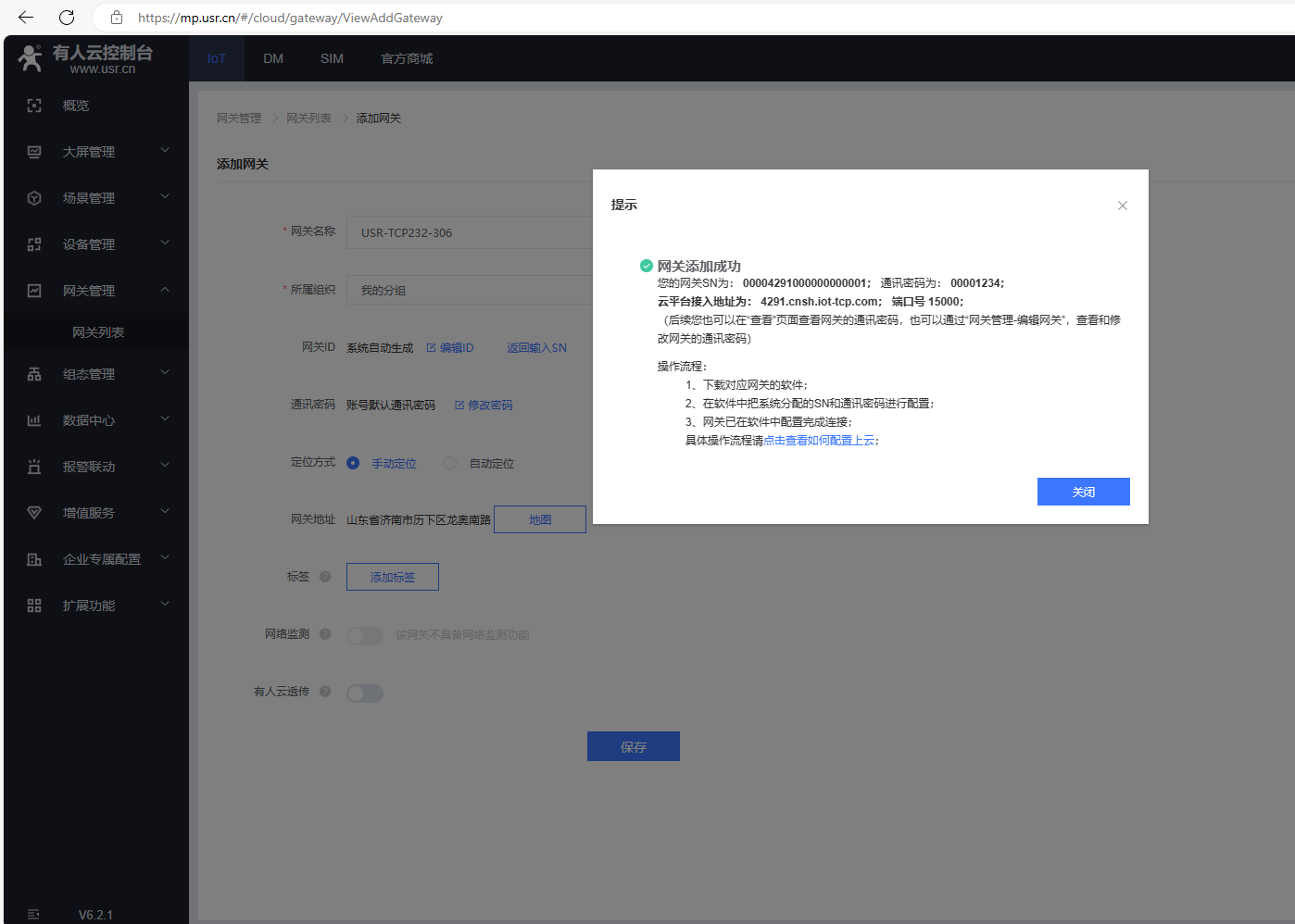

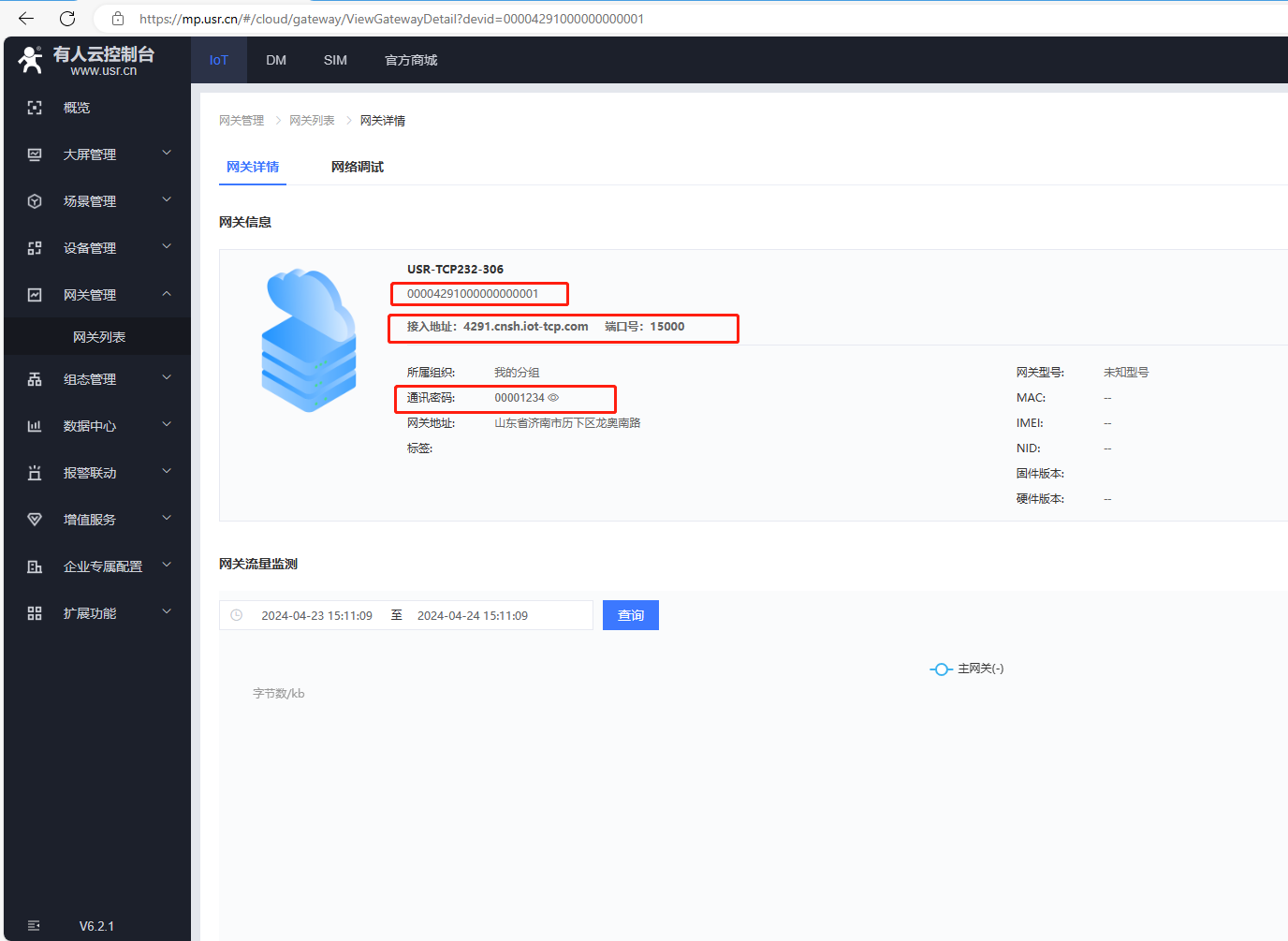

（3）網關添加成功之后，提示如下信息：

網關添加成功

您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；

云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號 15000；

（后續您也可以在“查看”頁面查看網關的通訊密碼，也可以通過“網關管理-編輯網關”，查看和修改網關的通訊密碼）

操作流程：下載對應網關的軟件；在軟件中把系統分配的SN和通訊密碼進行配置；網關已在軟件中配置完成連接；具體操作流程請點擊查看如何配置上云；

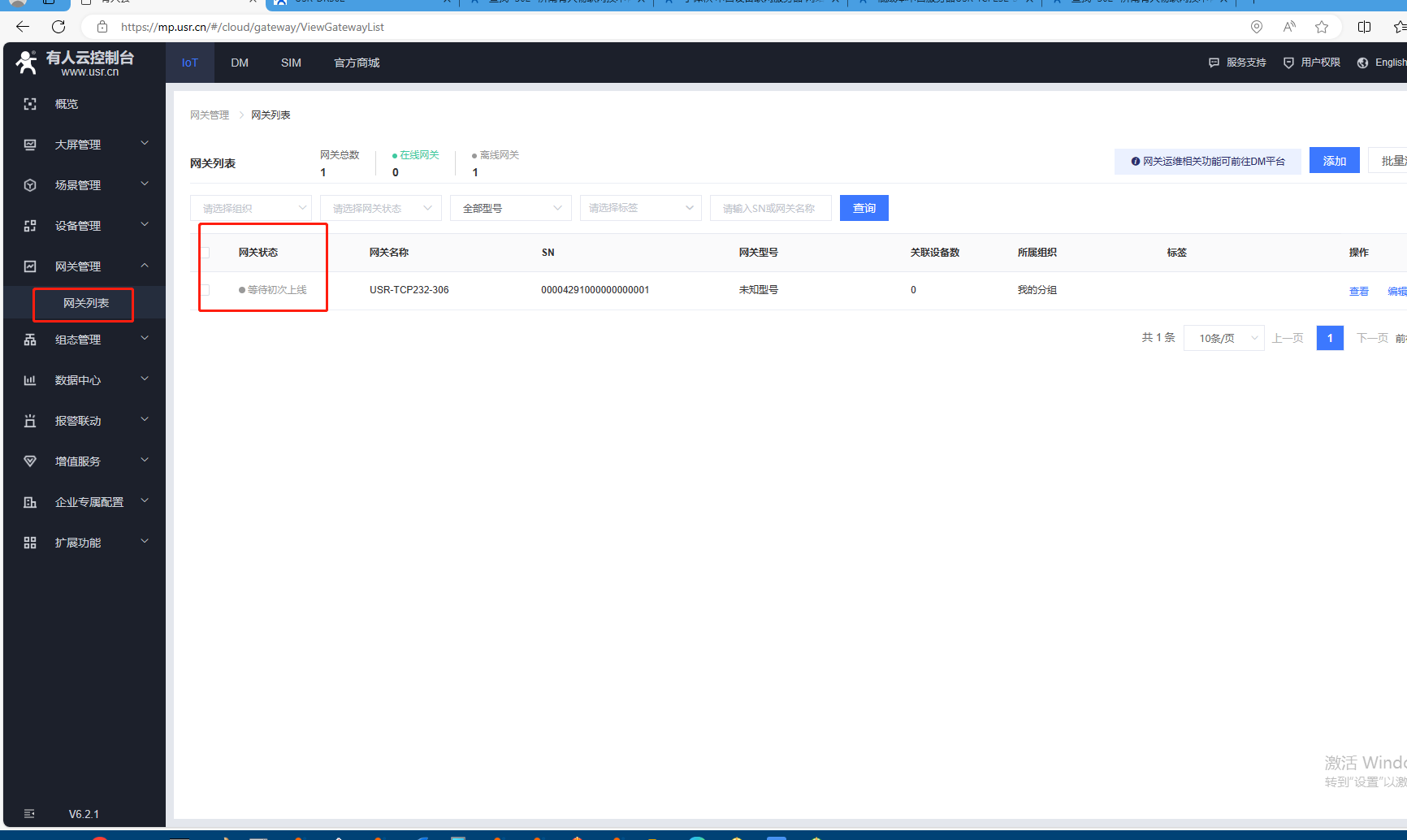

（4）網關狀態，等待初次上線。

3、添加設備

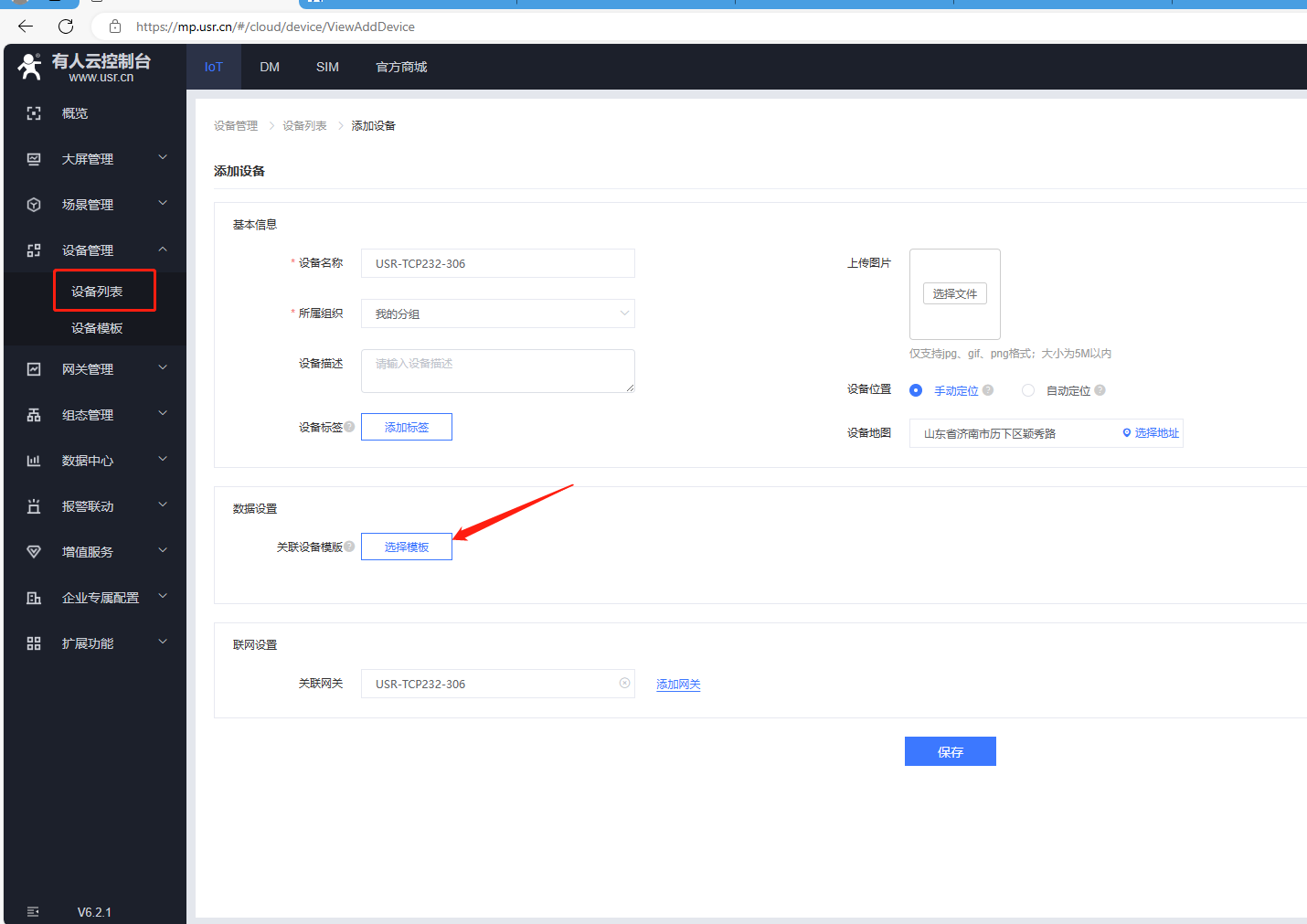

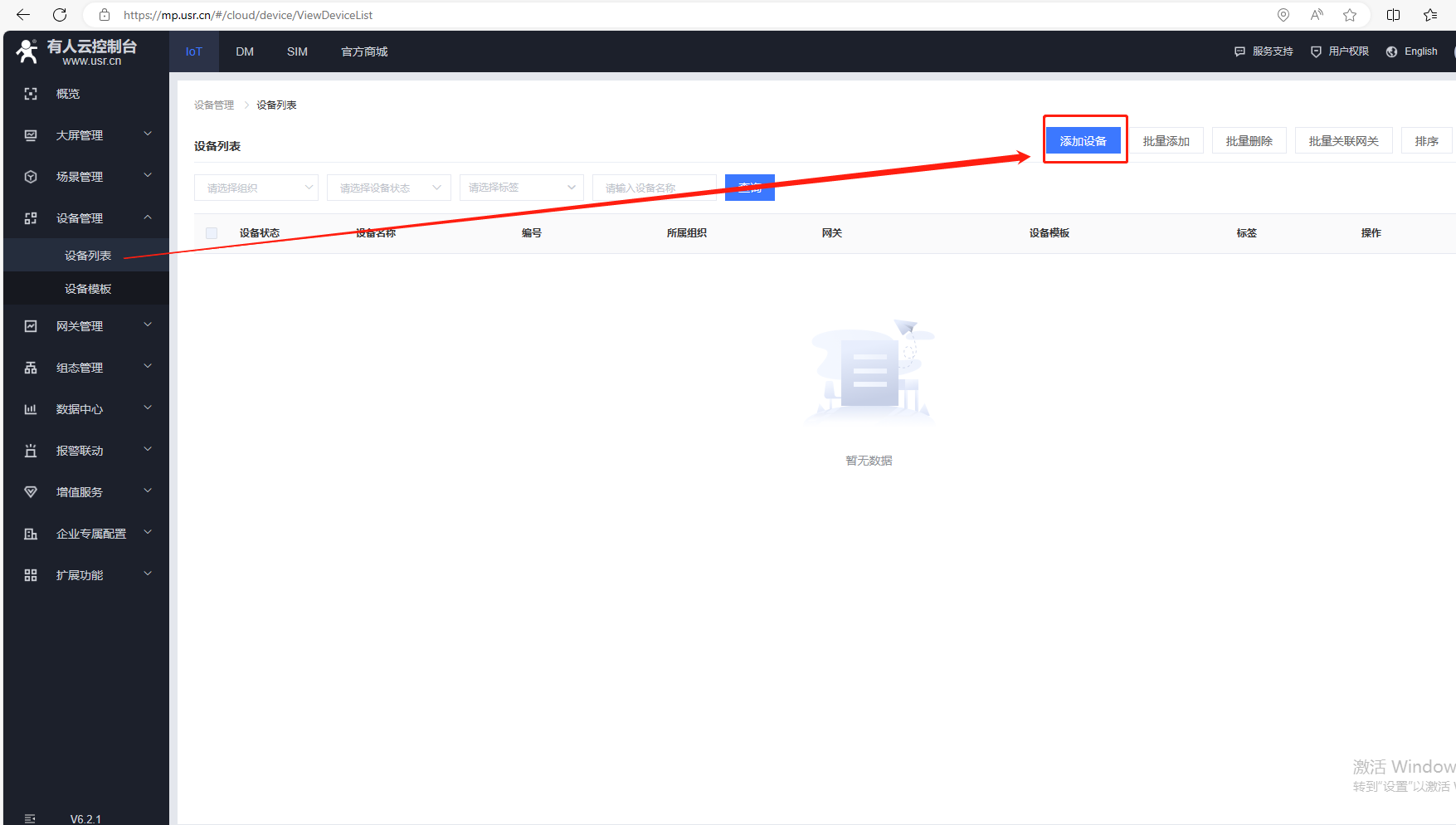

設備列表，點擊添加設備。

4、添加模板

（1）點擊選擇模板

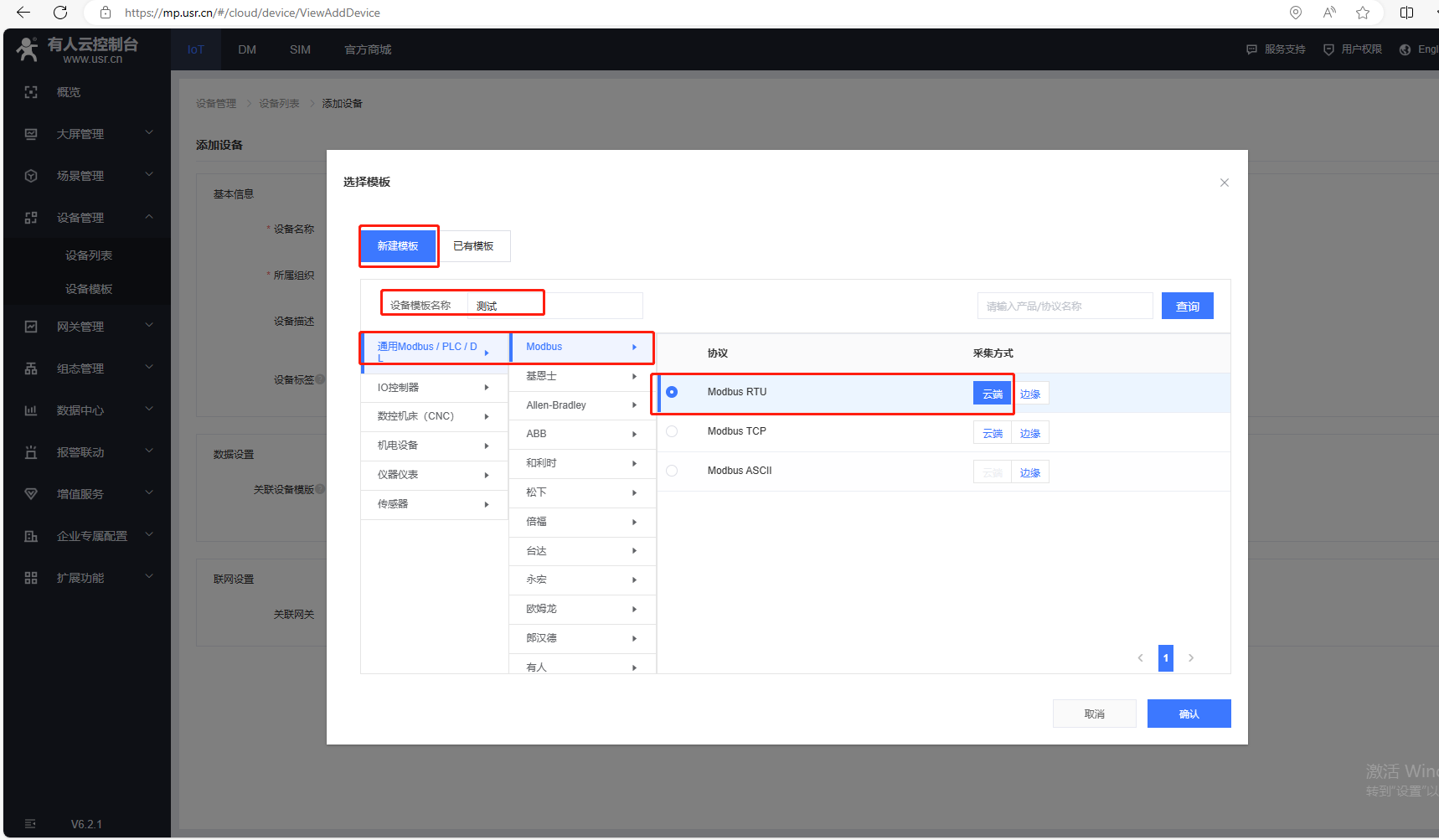

（2）點擊選擇模板，選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

（3）從機1，串口序號保持默認1，從機地址填1，點擊保存。

5、添加從機

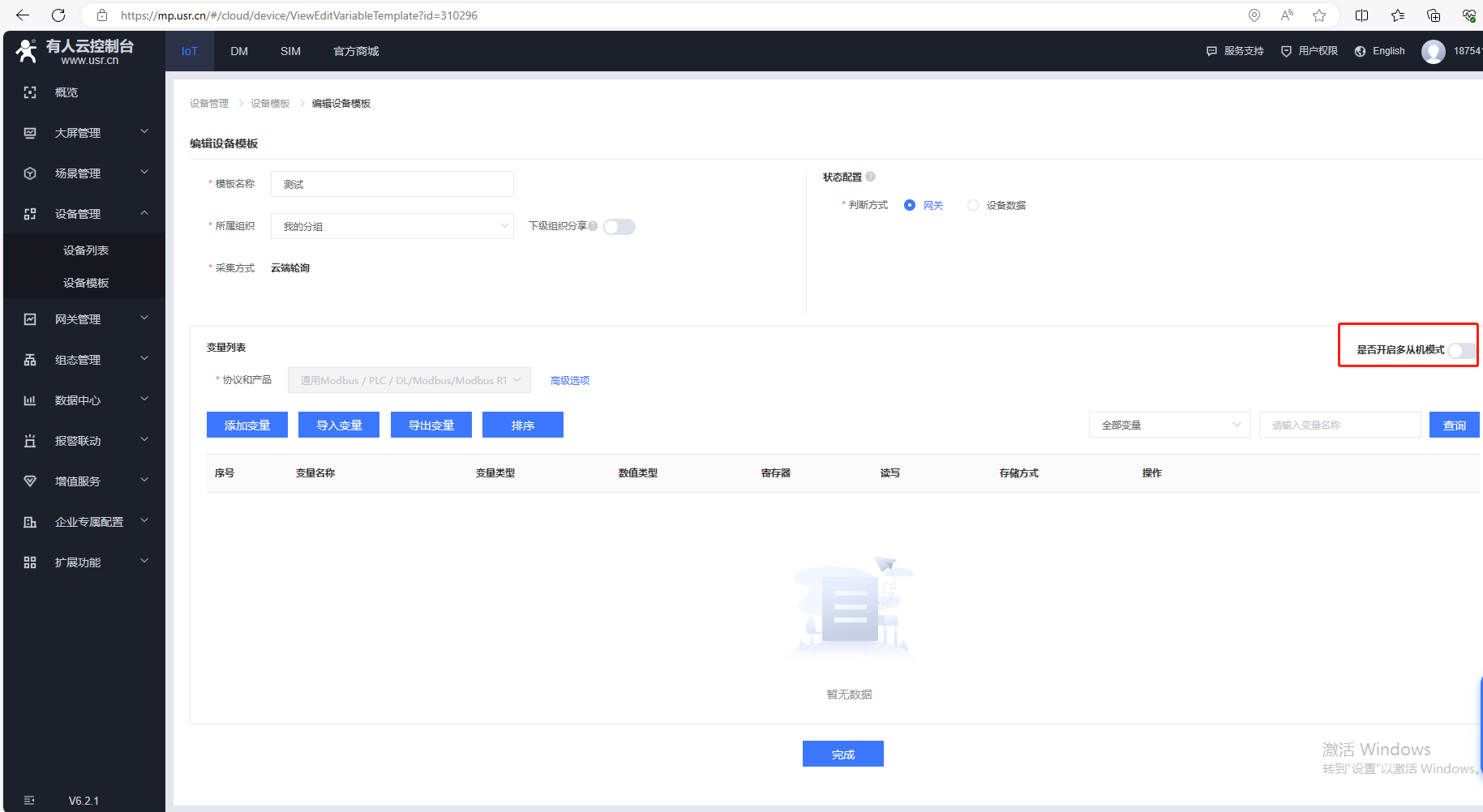

（1）點擊設備模板，點擊編輯，打開是否開啟多從機模式。

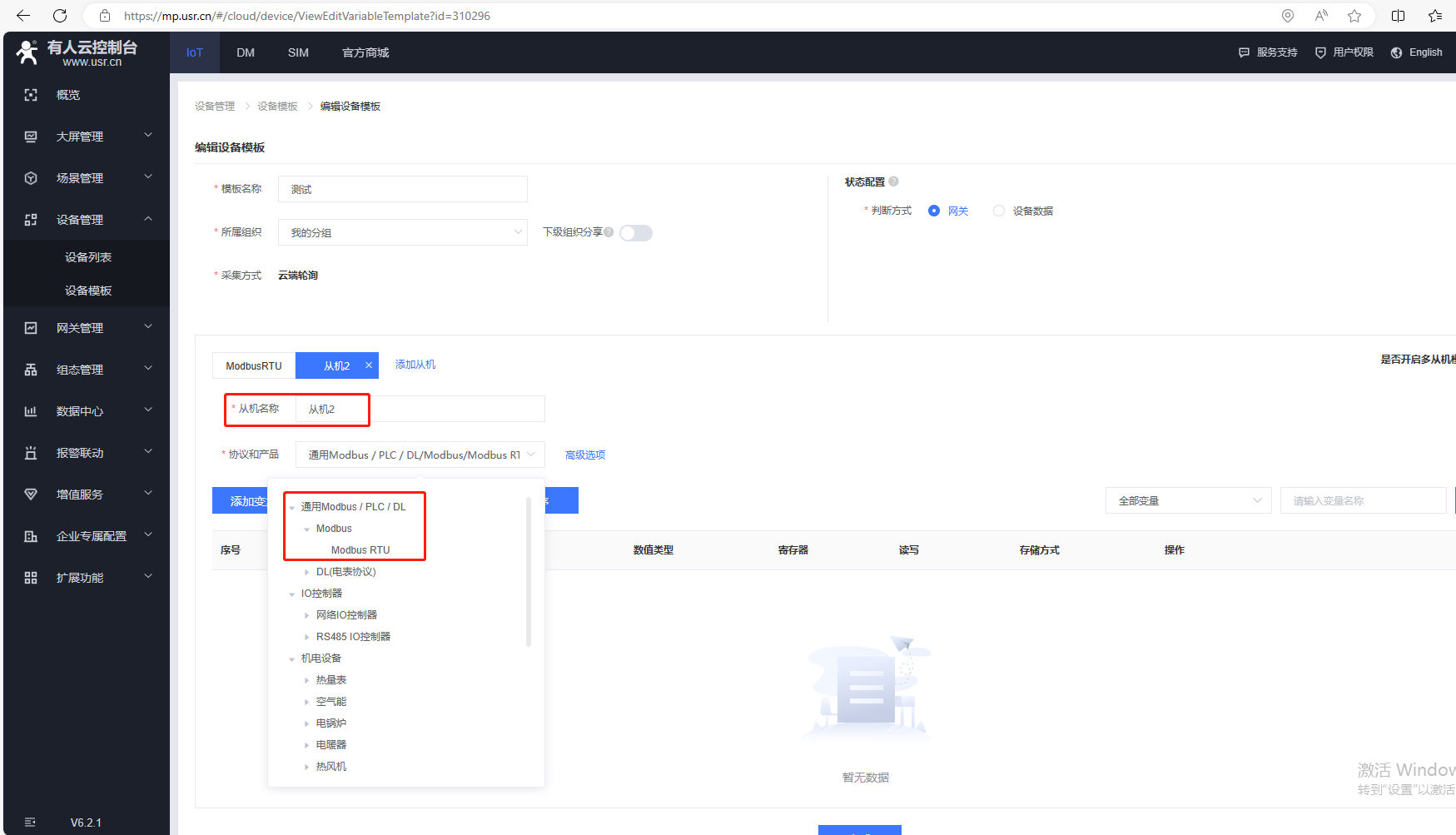

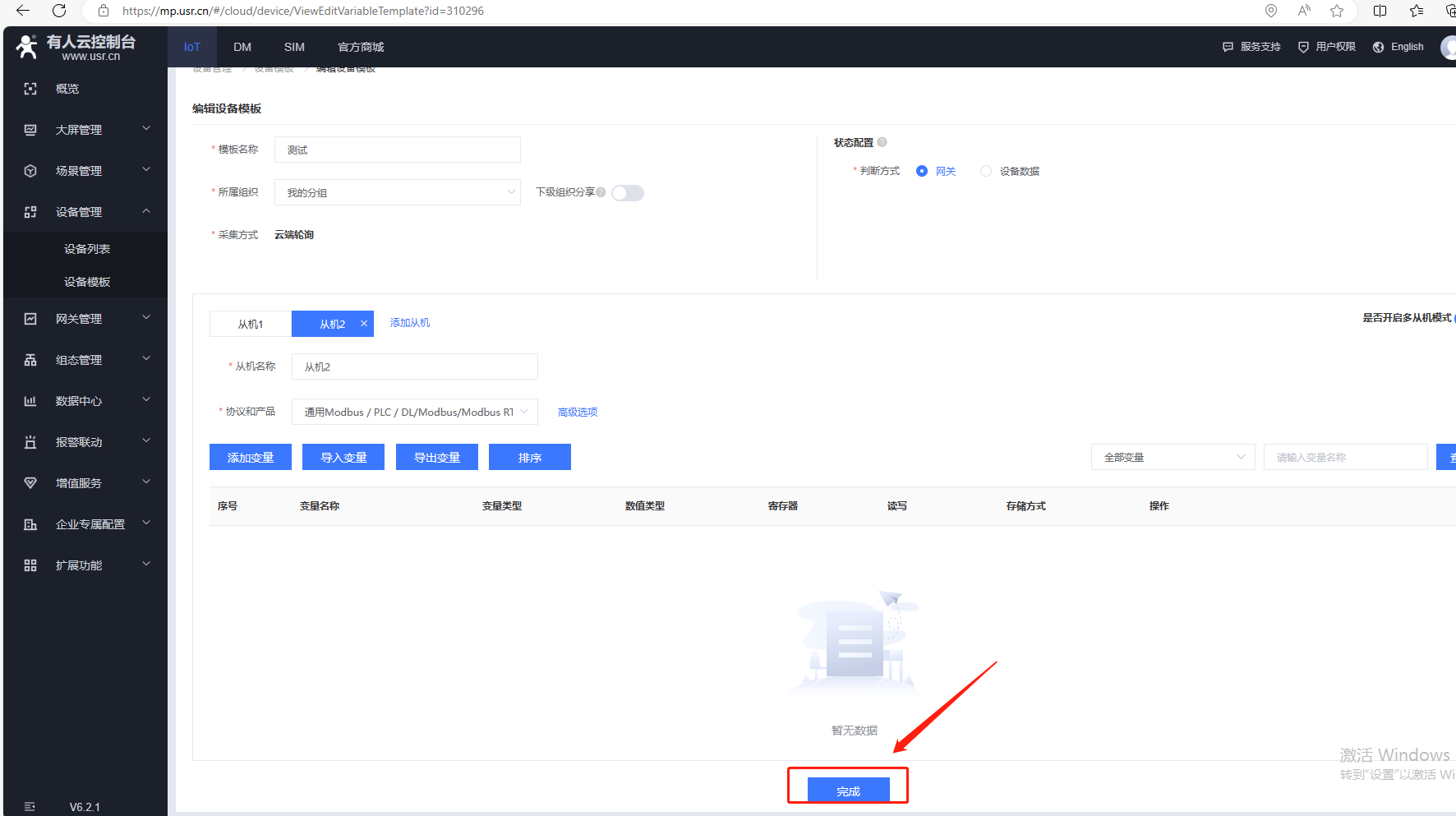

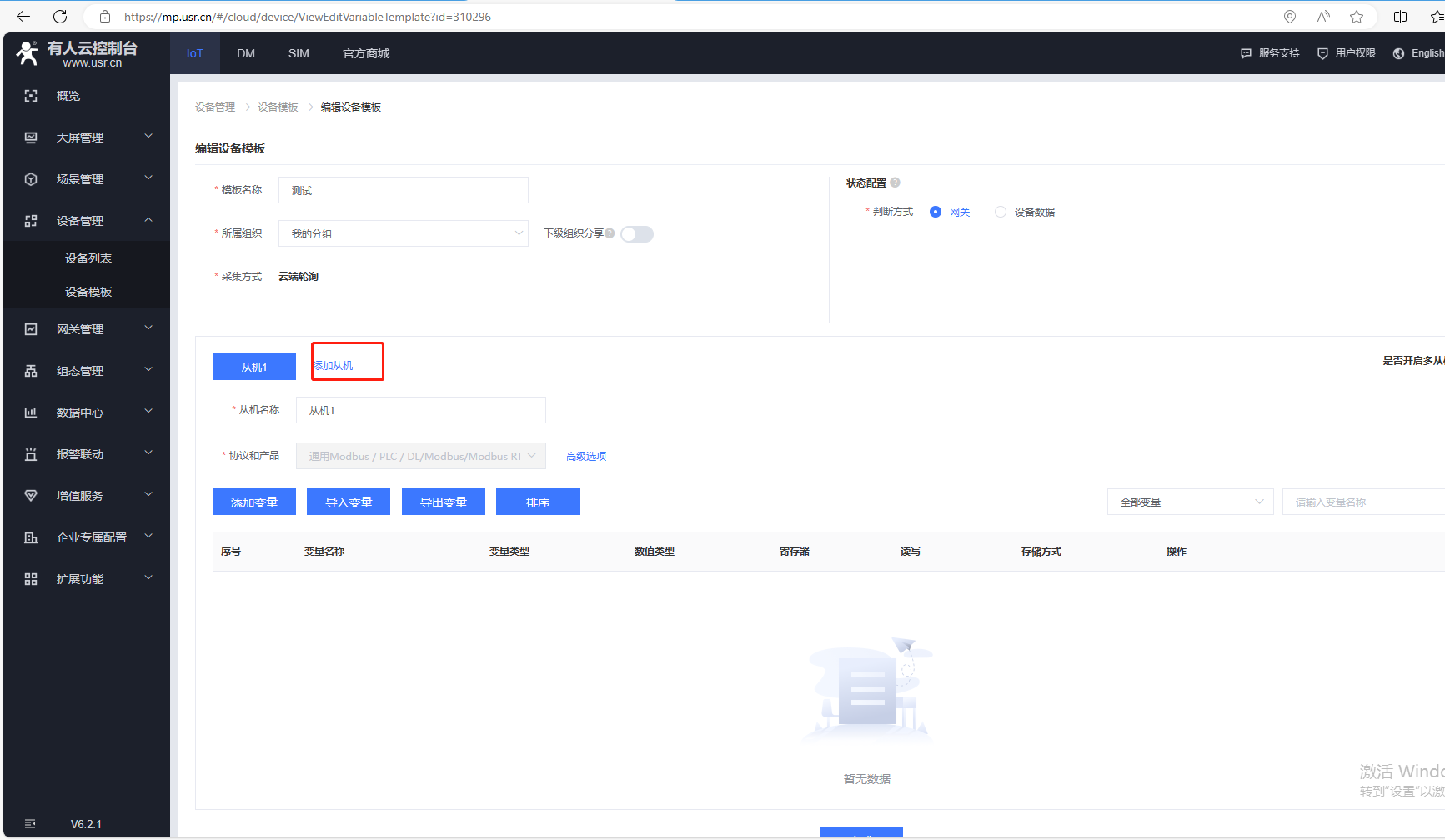

（2）點擊添加從機，從機名稱填從機2，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，點擊完成。

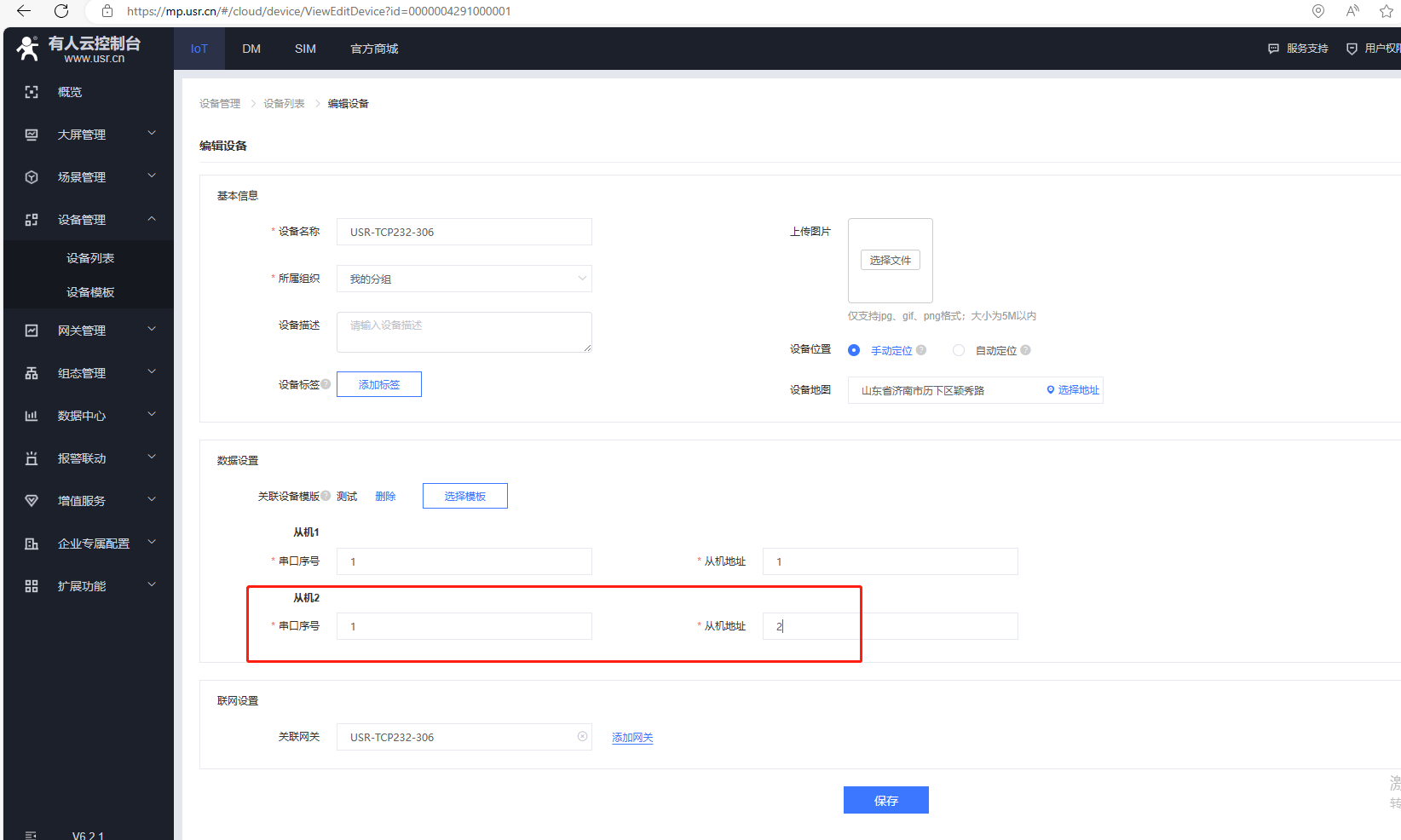

（3）點擊設備列表，點擊編輯，從機2，串口序號保持默認1，從機地址填2，點擊保存。

6、添加變量

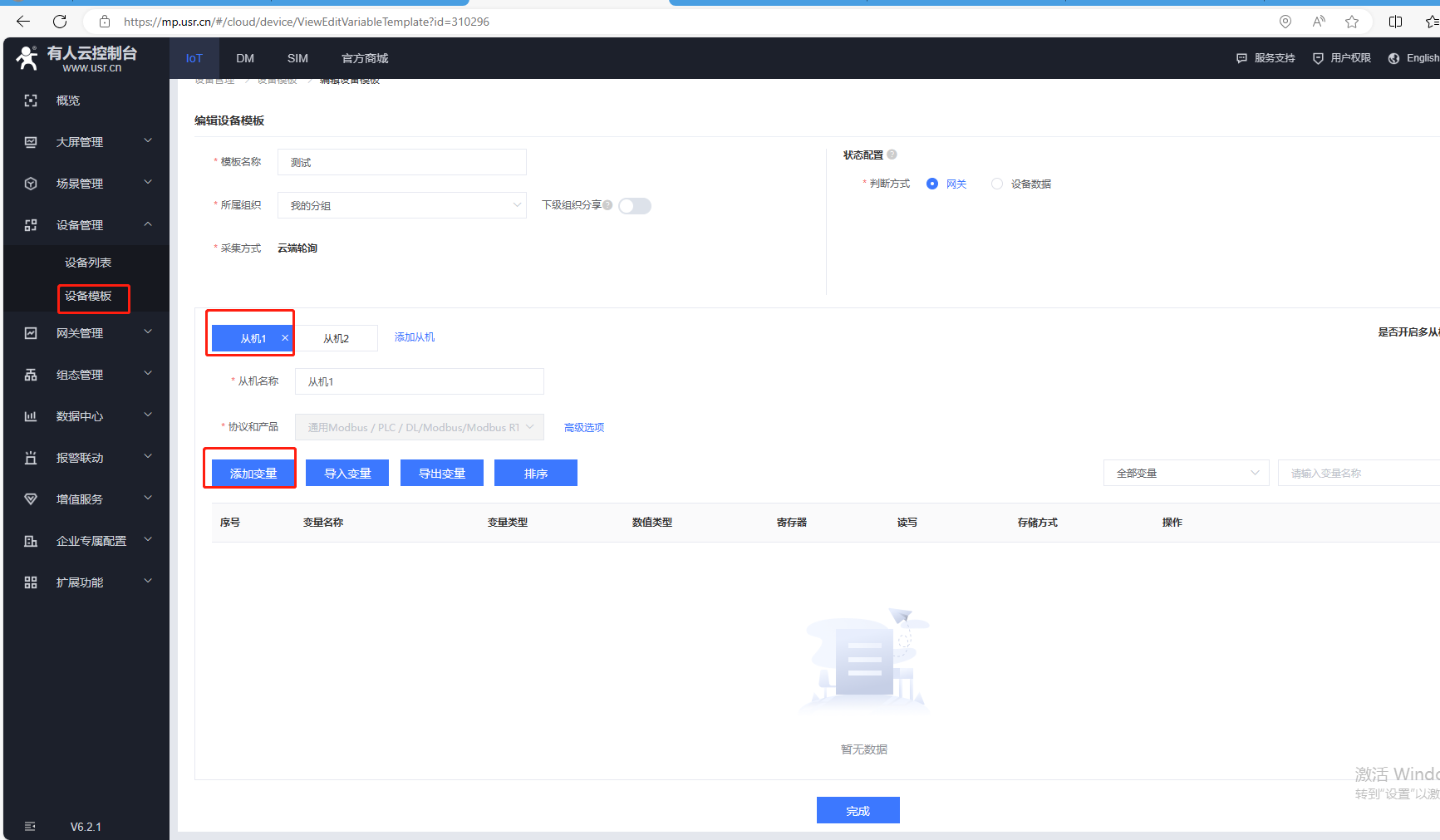

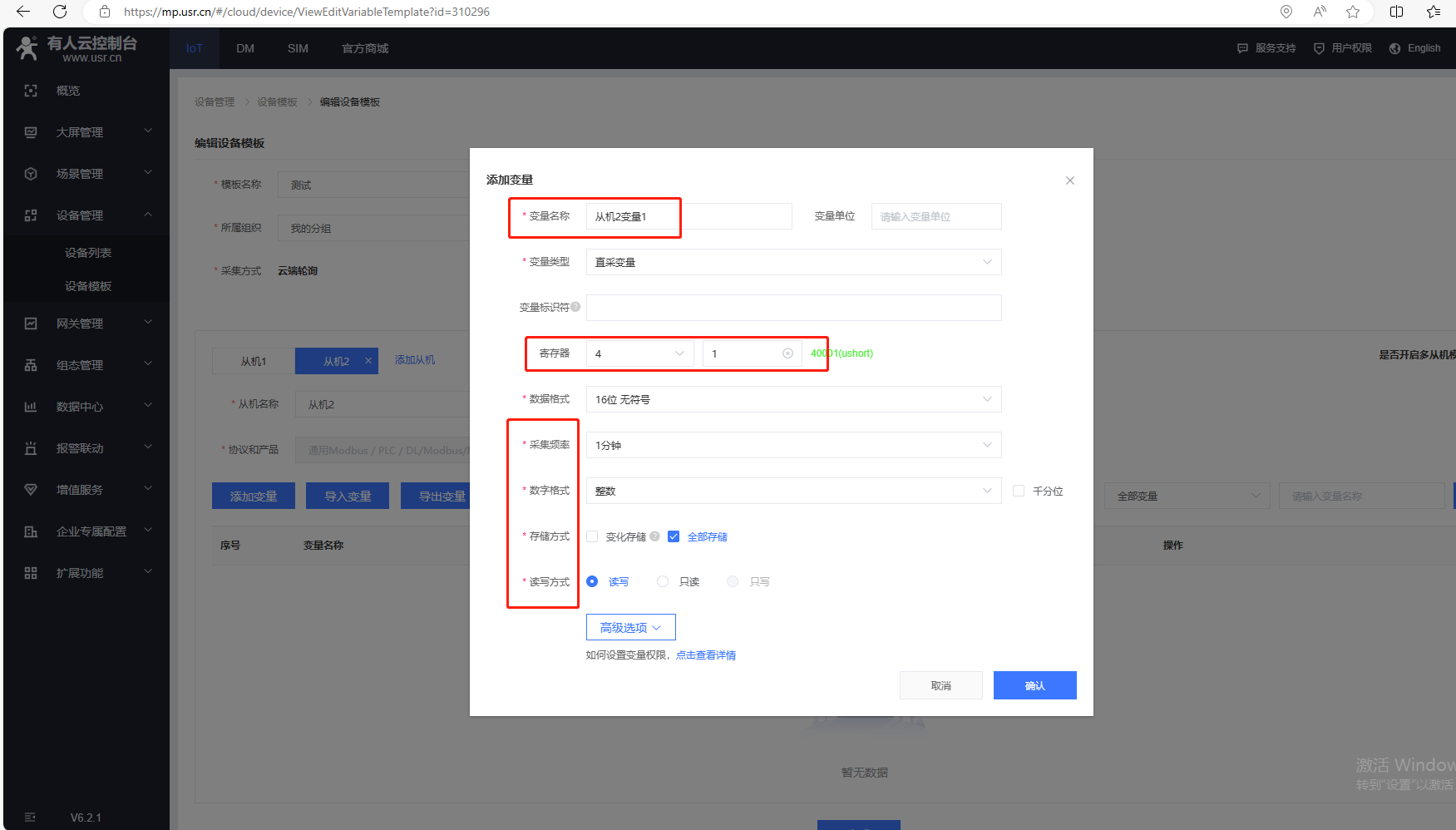

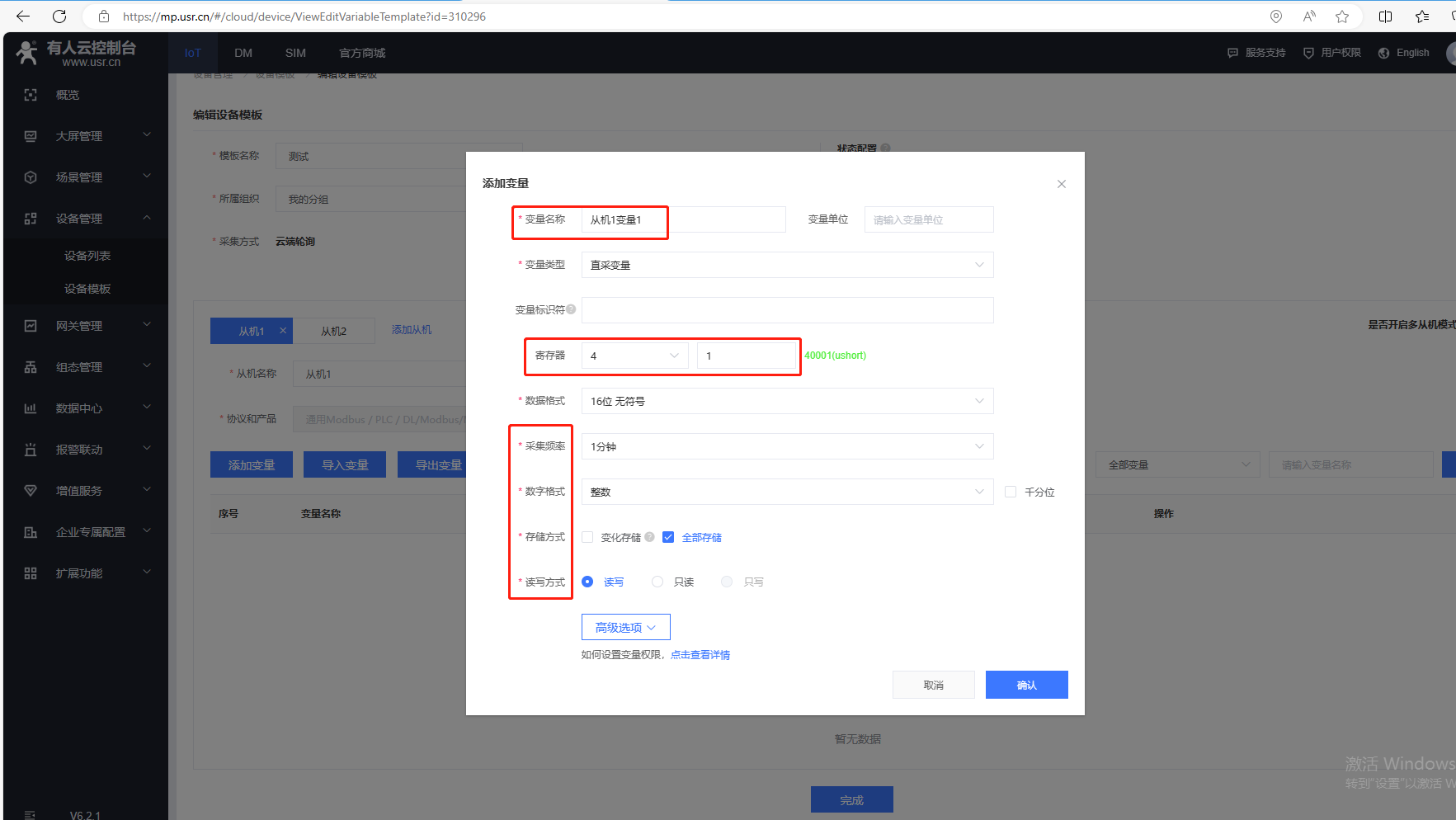

（1）點擊設備模板，點擊編輯，選中從機1，點擊添加變量，名稱從機1變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式。

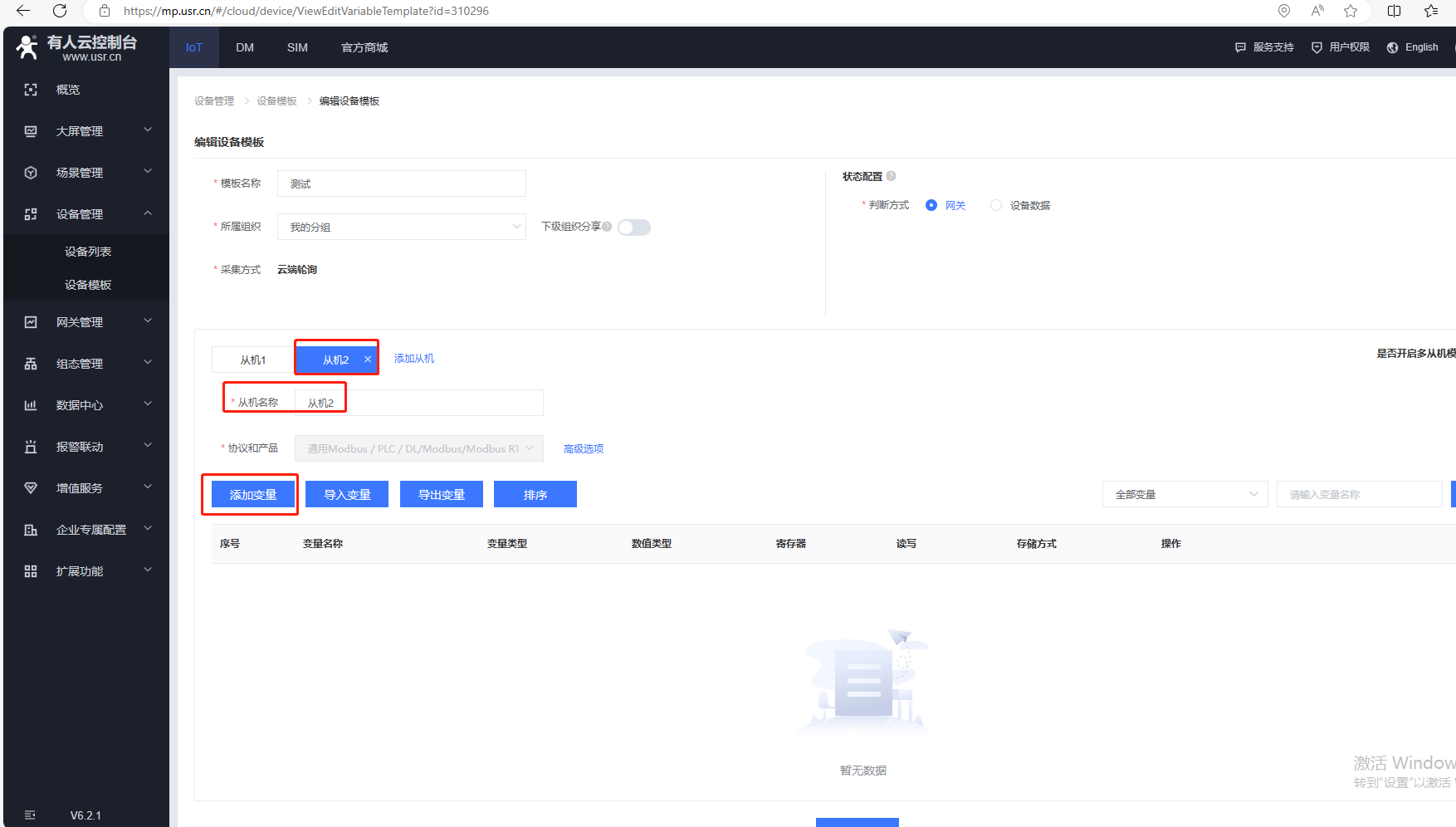

（2）選中從機2，點擊添加變量，名稱從機2變量1，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式。點擊確認，最后點擊完成。

四、306參數設置

1、局域網搜索306 IP

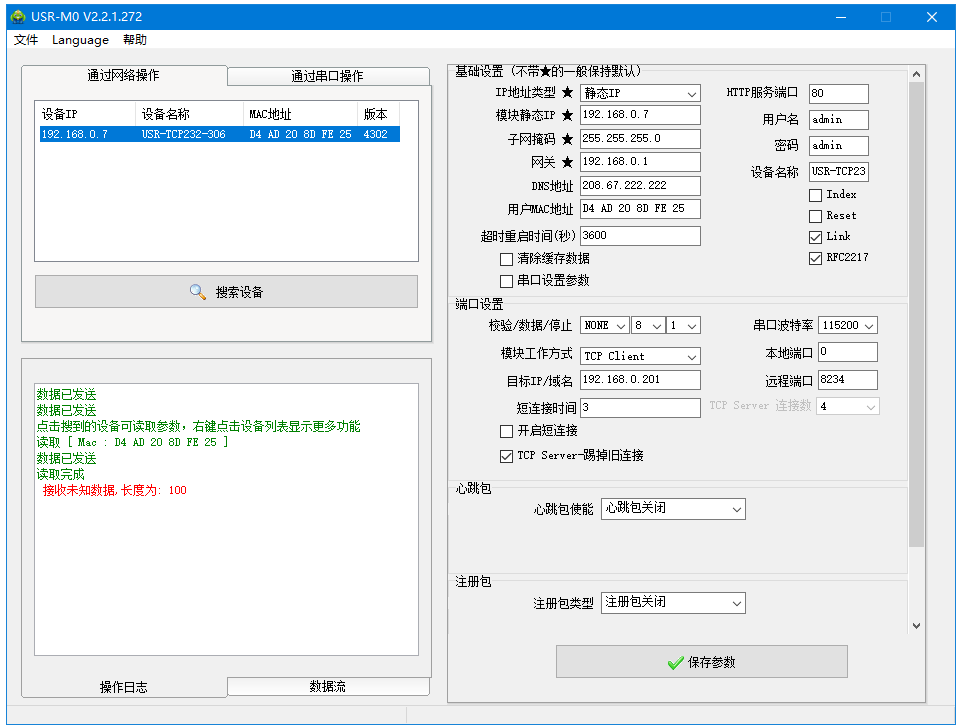

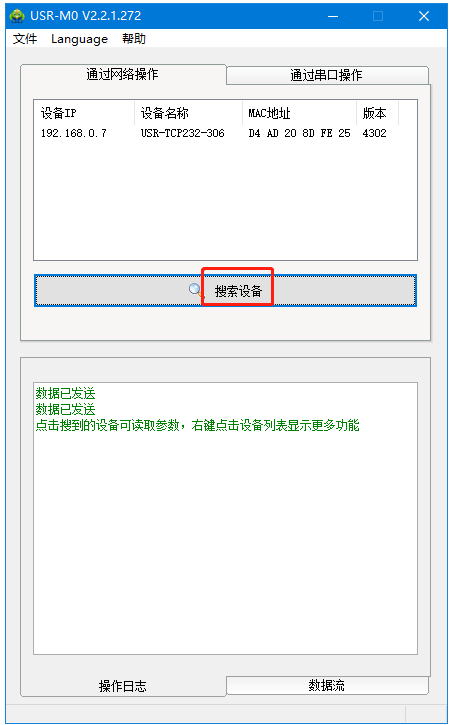

306和電腦網線直連，打開M0軟件，搜到306的IP。

2、登陸306網頁，切換中文顯示

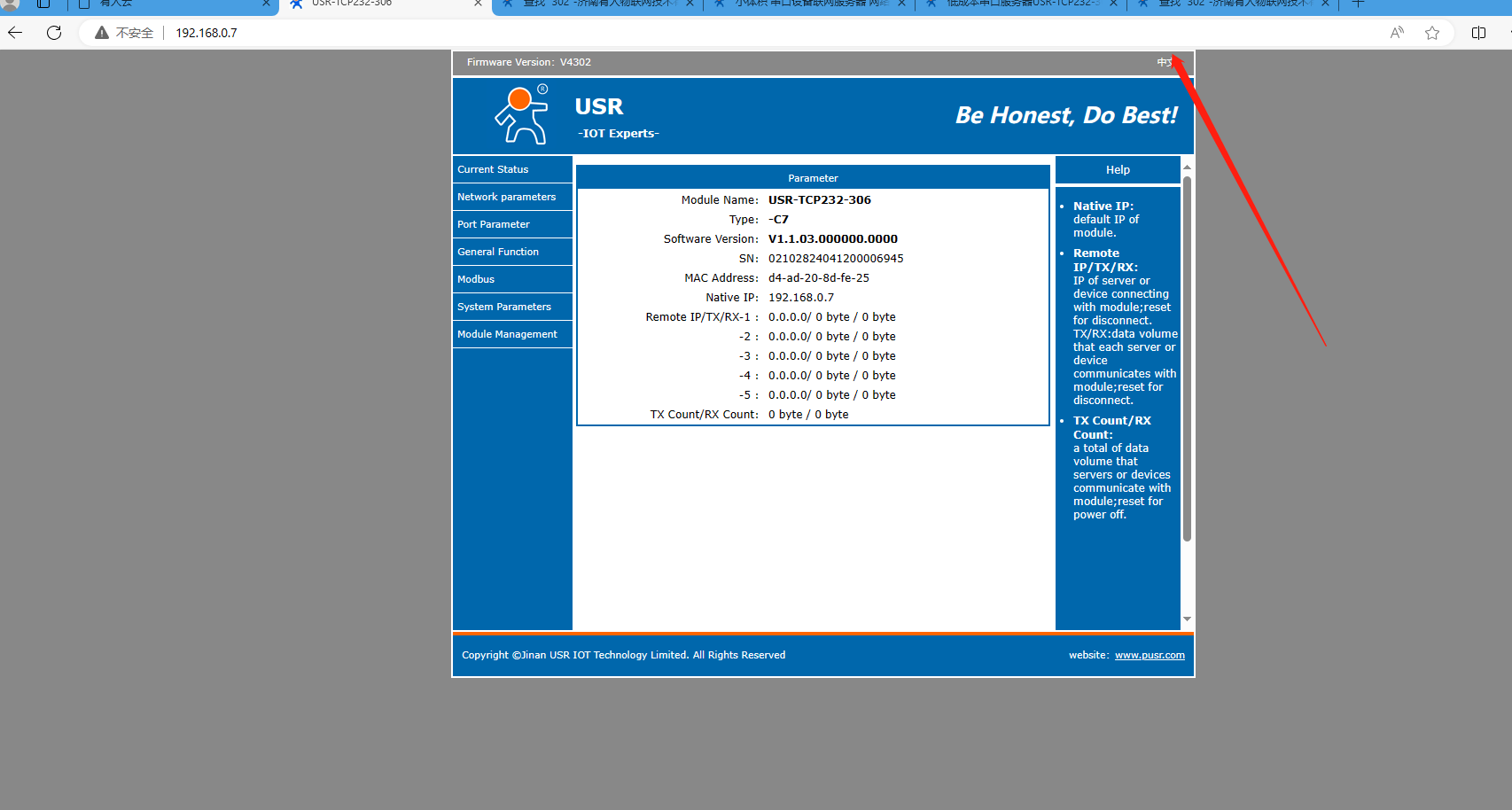

瀏覽器輸入306的IP，192.168.0.7 登陸306網頁，點擊右上角的中文，切換中文顯示。

3、設置連接有人云服務器參數

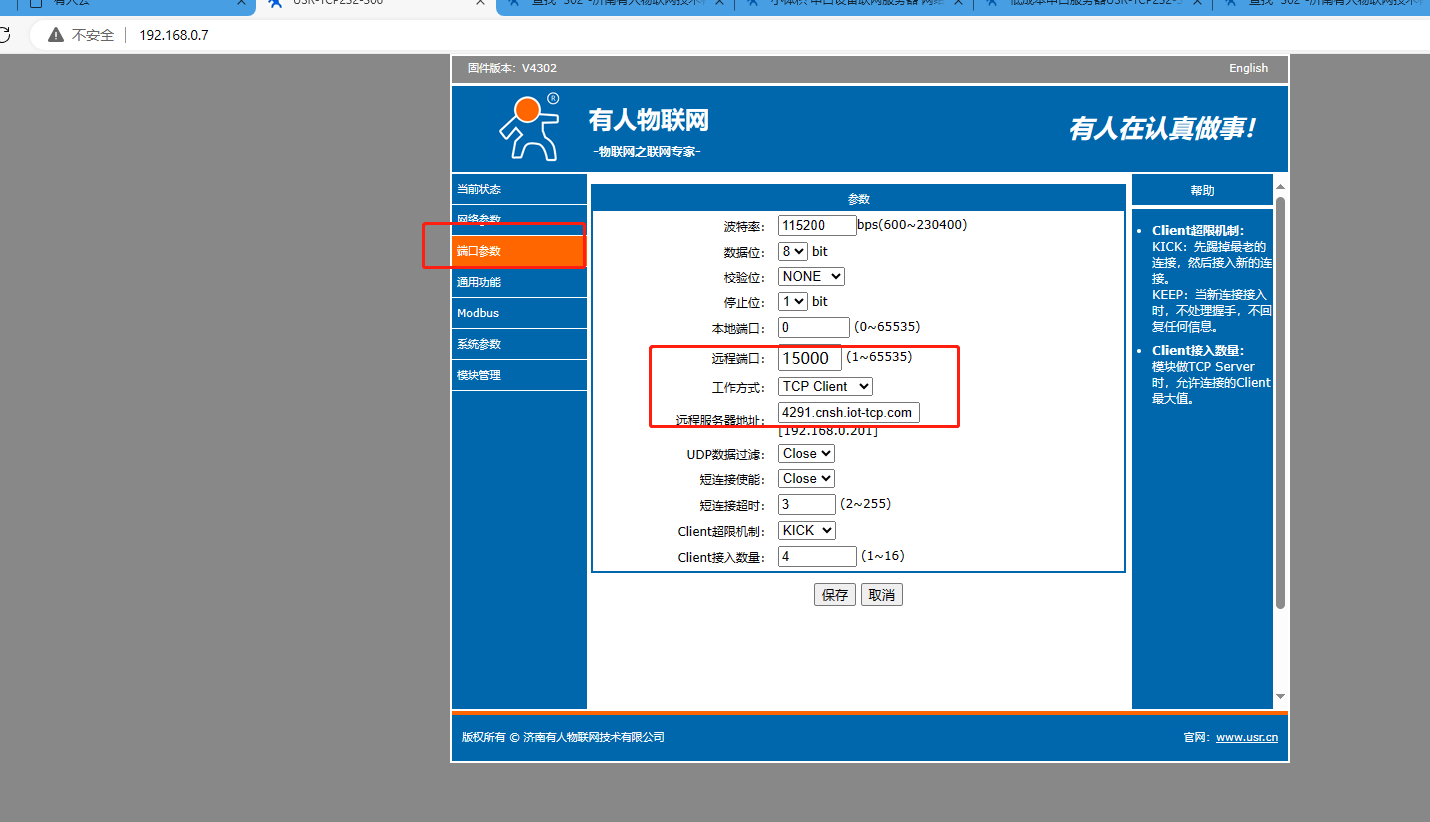

（1）端口參數：

遠程端口號 15000

工作方式：TCP Client

遠程服務器地址為： 4291.cnsh.iot-tcp.com

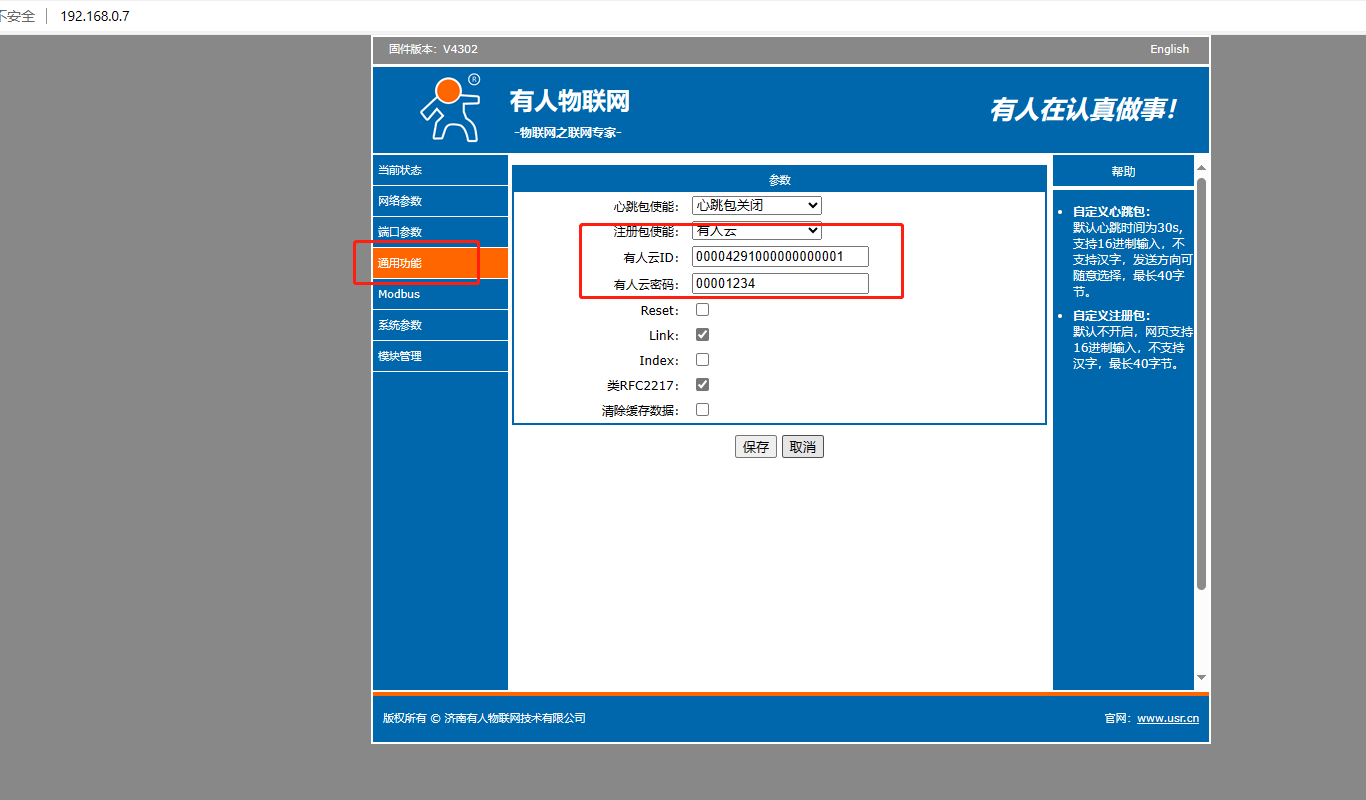

（2）通用功能：

注冊包使能選擇有人云。

有人云ID填： 00004291000000000001； 有人云密碼填： 00001234；

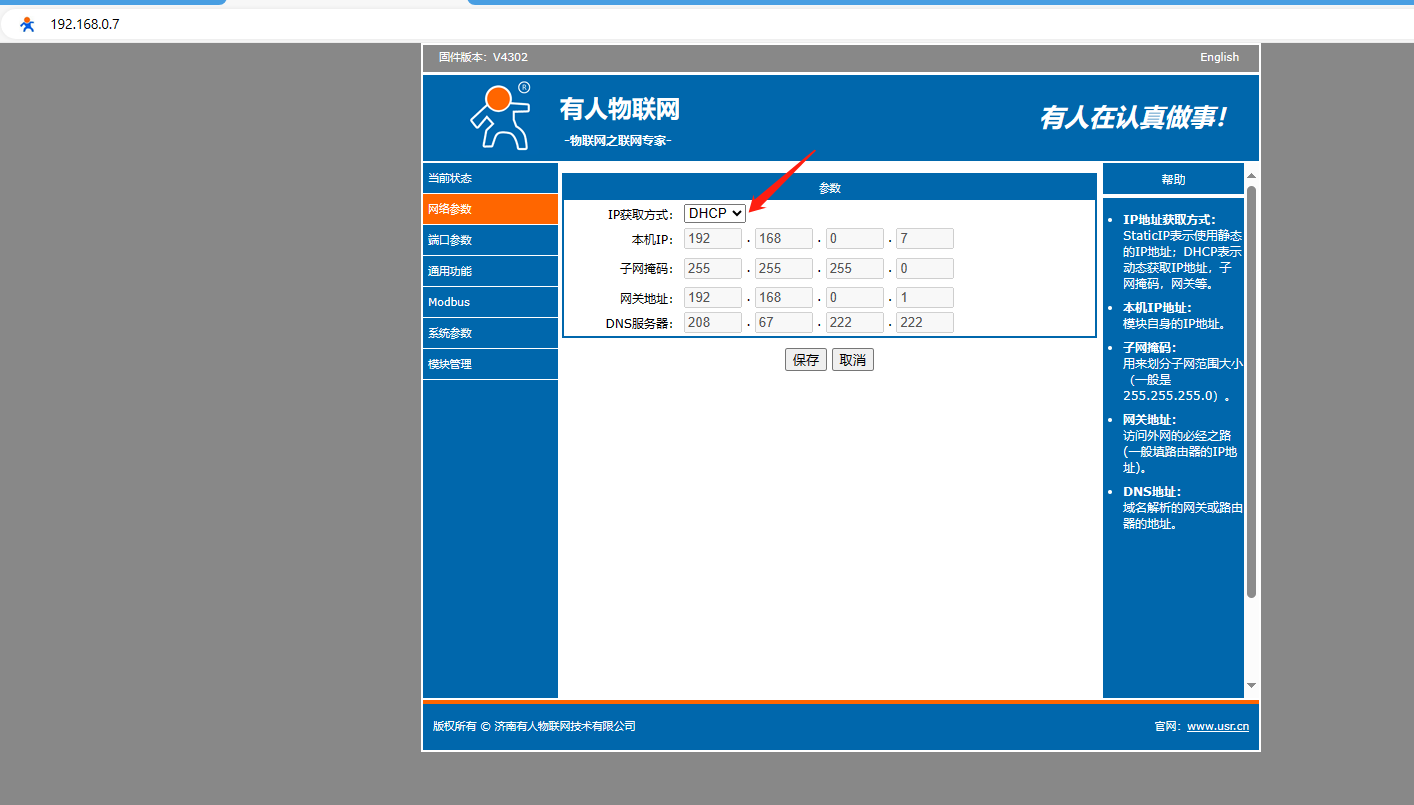

4、將IP獲取方式改為DHCP

網絡參數，將IP獲取方式靜態改為DHCP動態獲取IP，點擊保存。

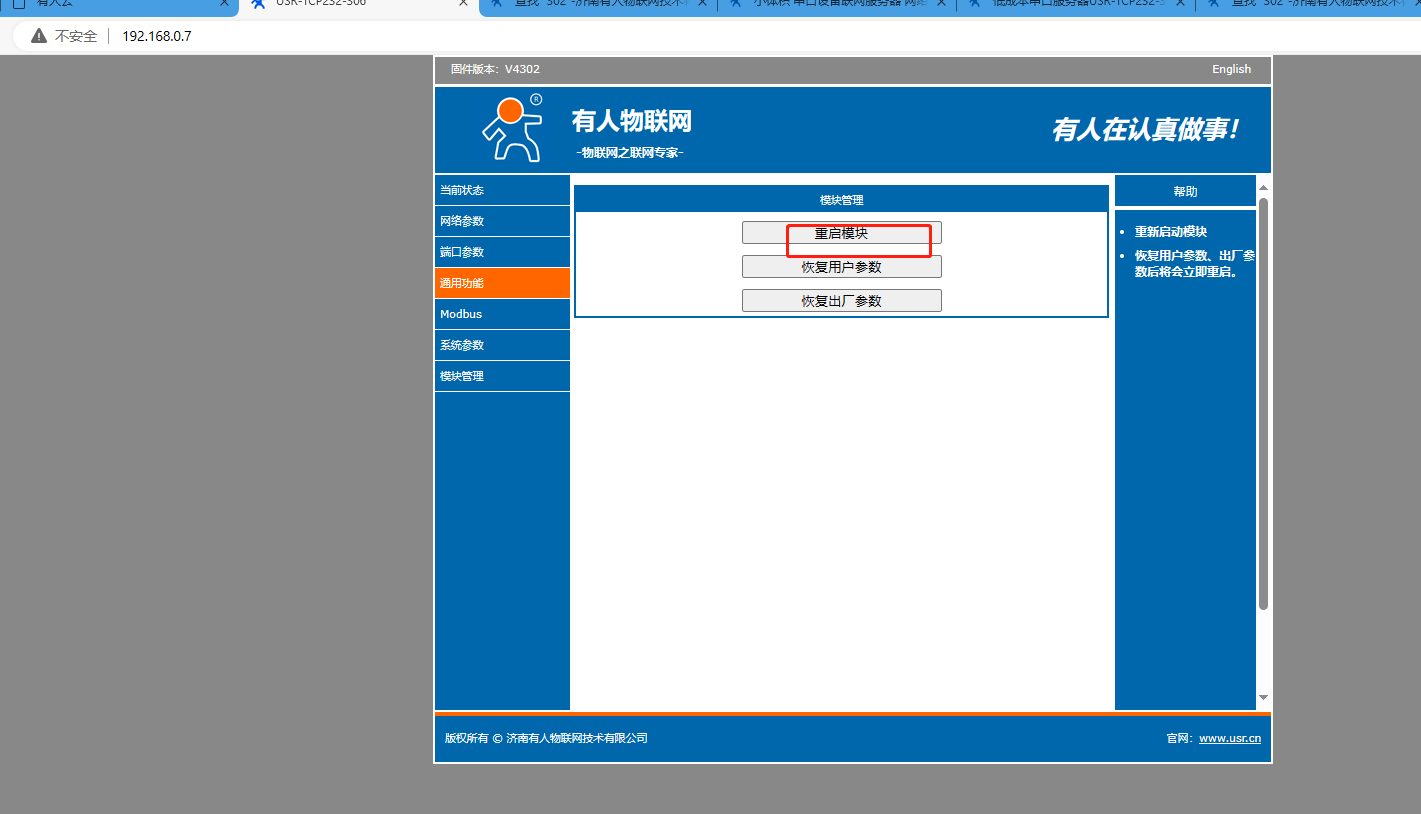

5、點擊重啟模塊

五、有人云兩個從機數據采集

1、306產品有人云在線

306網線接可以聯外網的路由器，可以登陸有人云，看到網關列表中，306產品網關狀態是在線。

2、打開2個MODBUS SLAVE軟件模擬2個從機

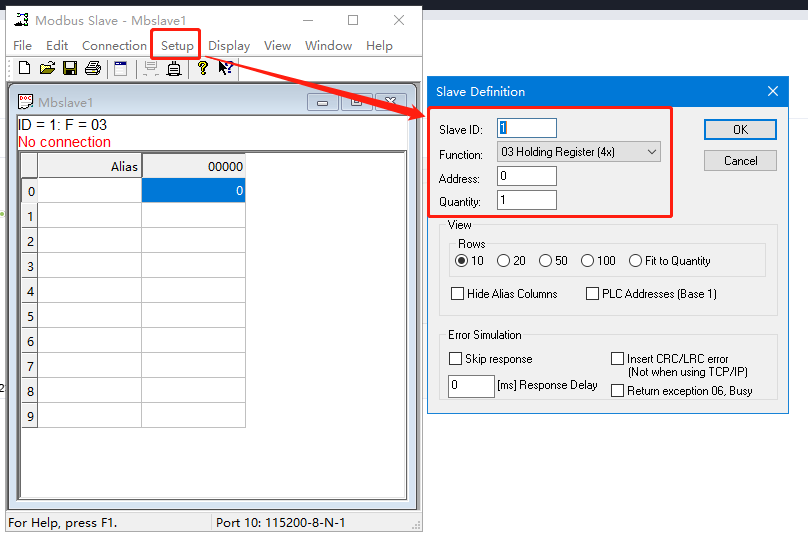

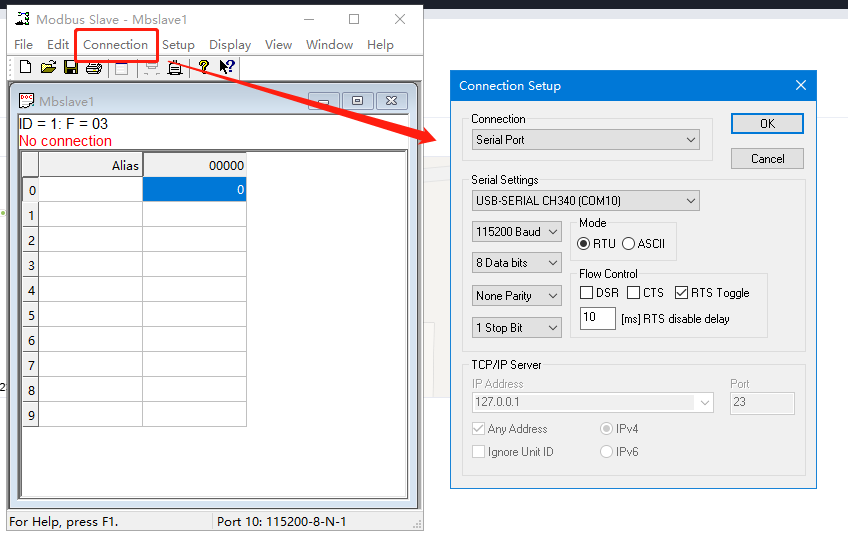

（1）第一個MODBUS SLAVE打開COM10，點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

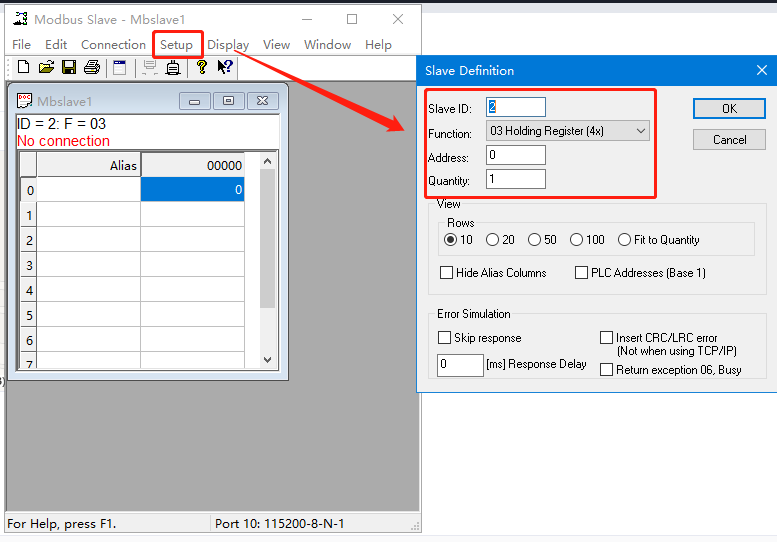

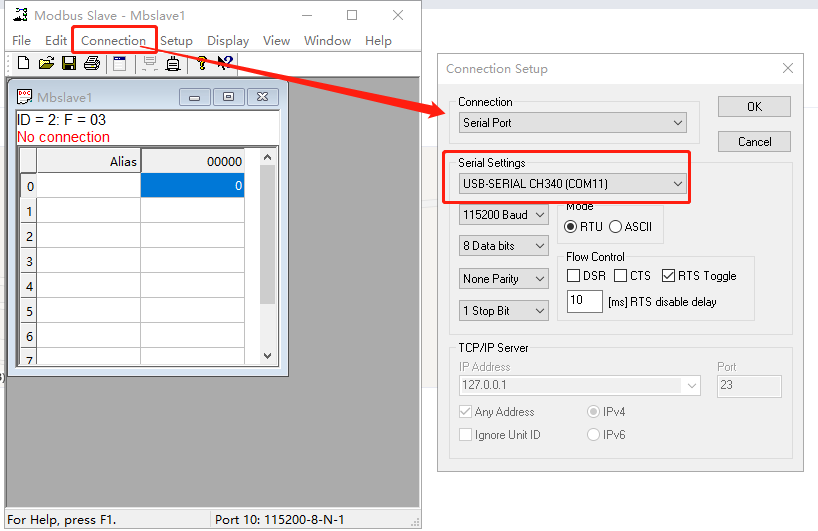

（2）第一個MODBUS SLAVE打開COM11，點擊Setup，Slave ID從機地址用2，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

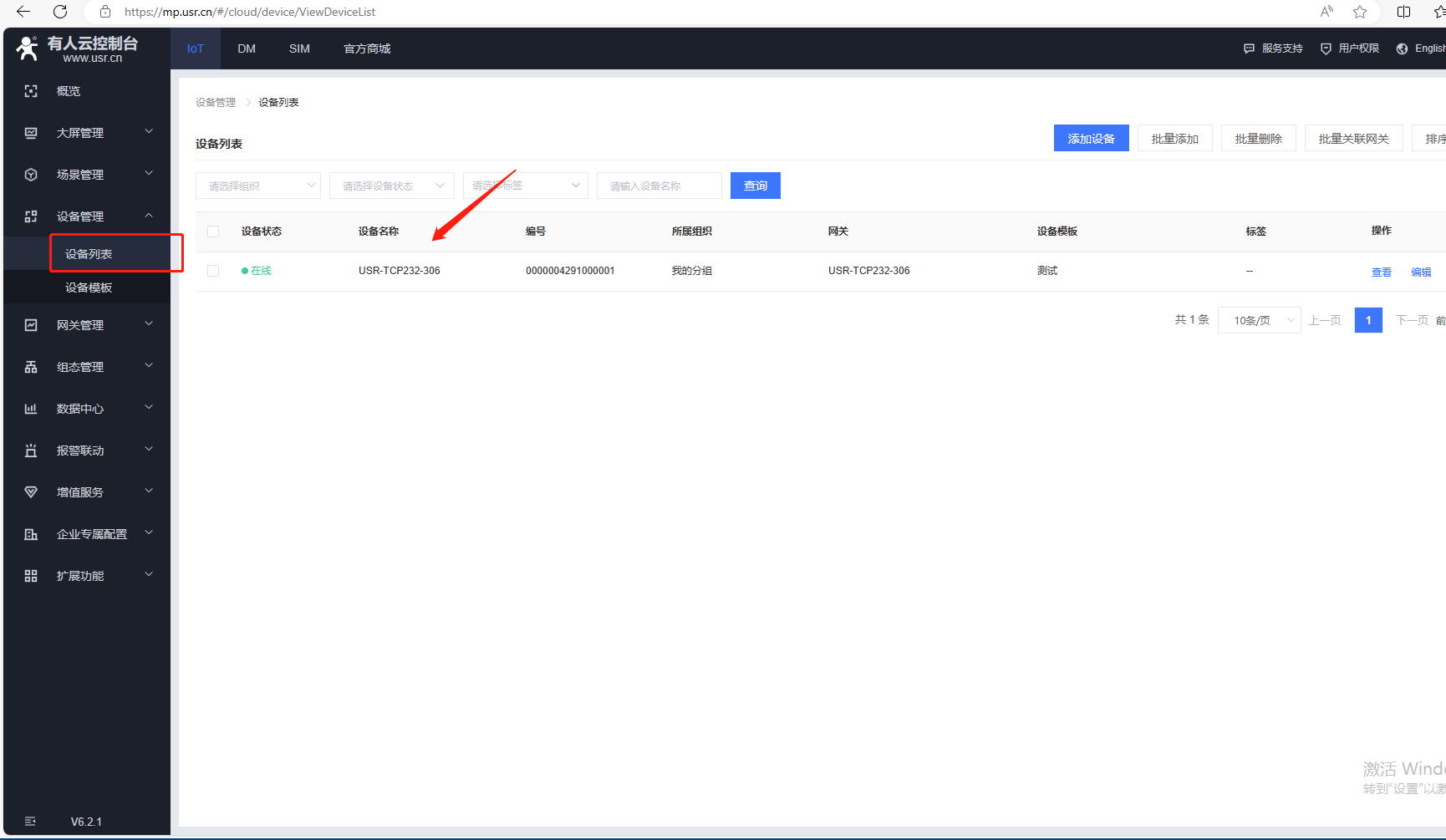

3、點擊設備列表，設備名稱

4、有人云采集數據

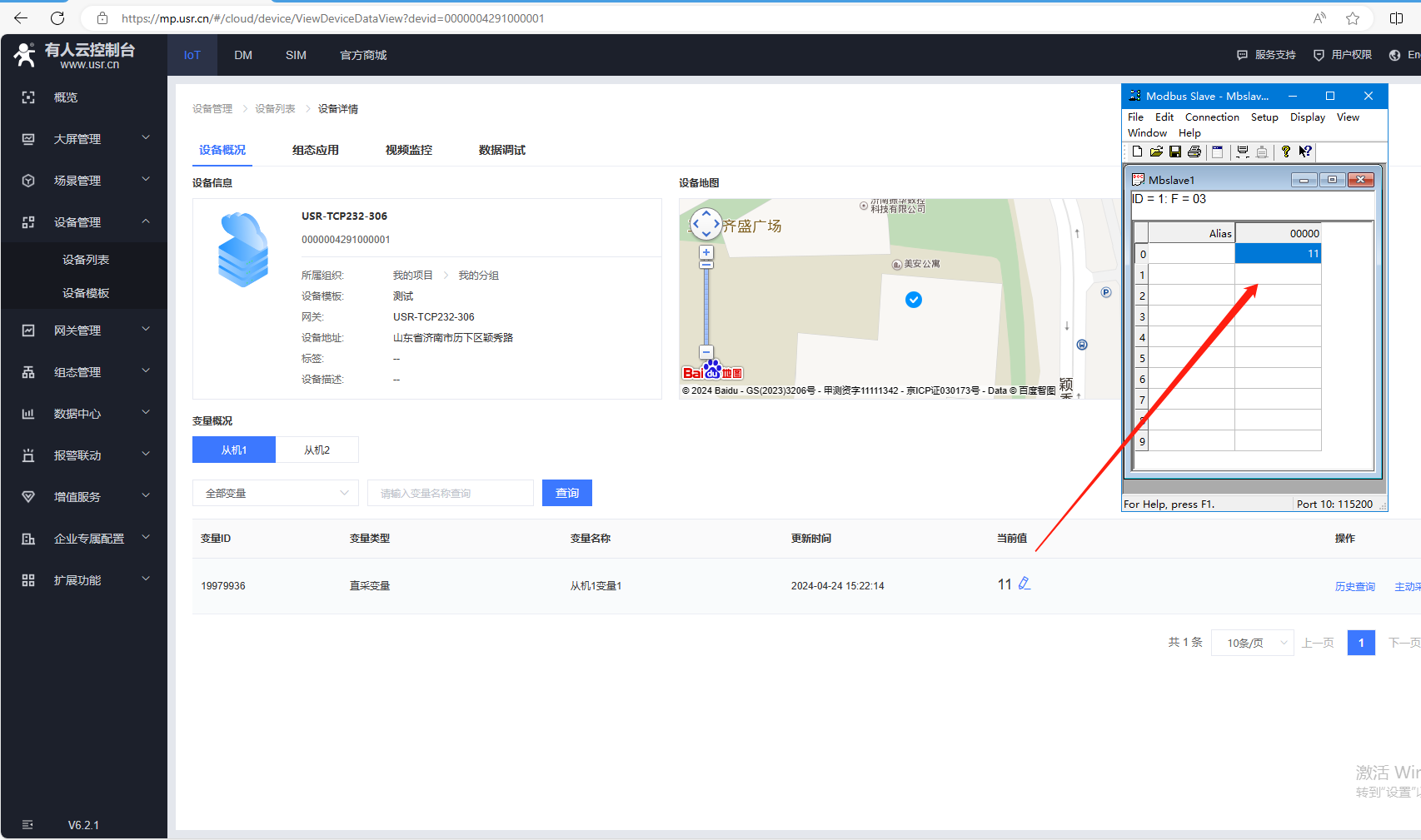

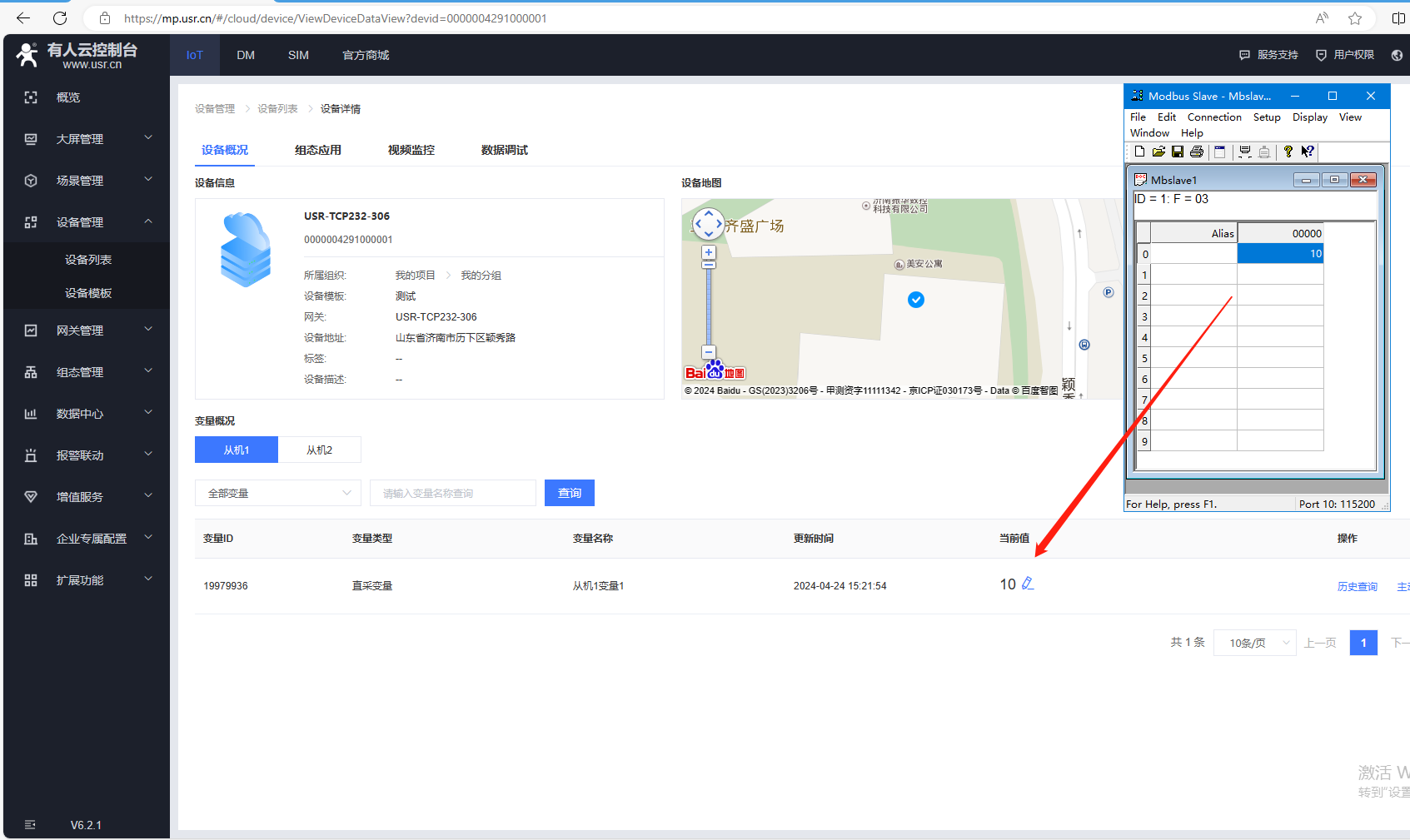

（1）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機1，寄存器輸入10，有人云1分鐘采集數據10，有人云寫數據11，對應MODBUS SLAVE串口寄存器顯示數據11。

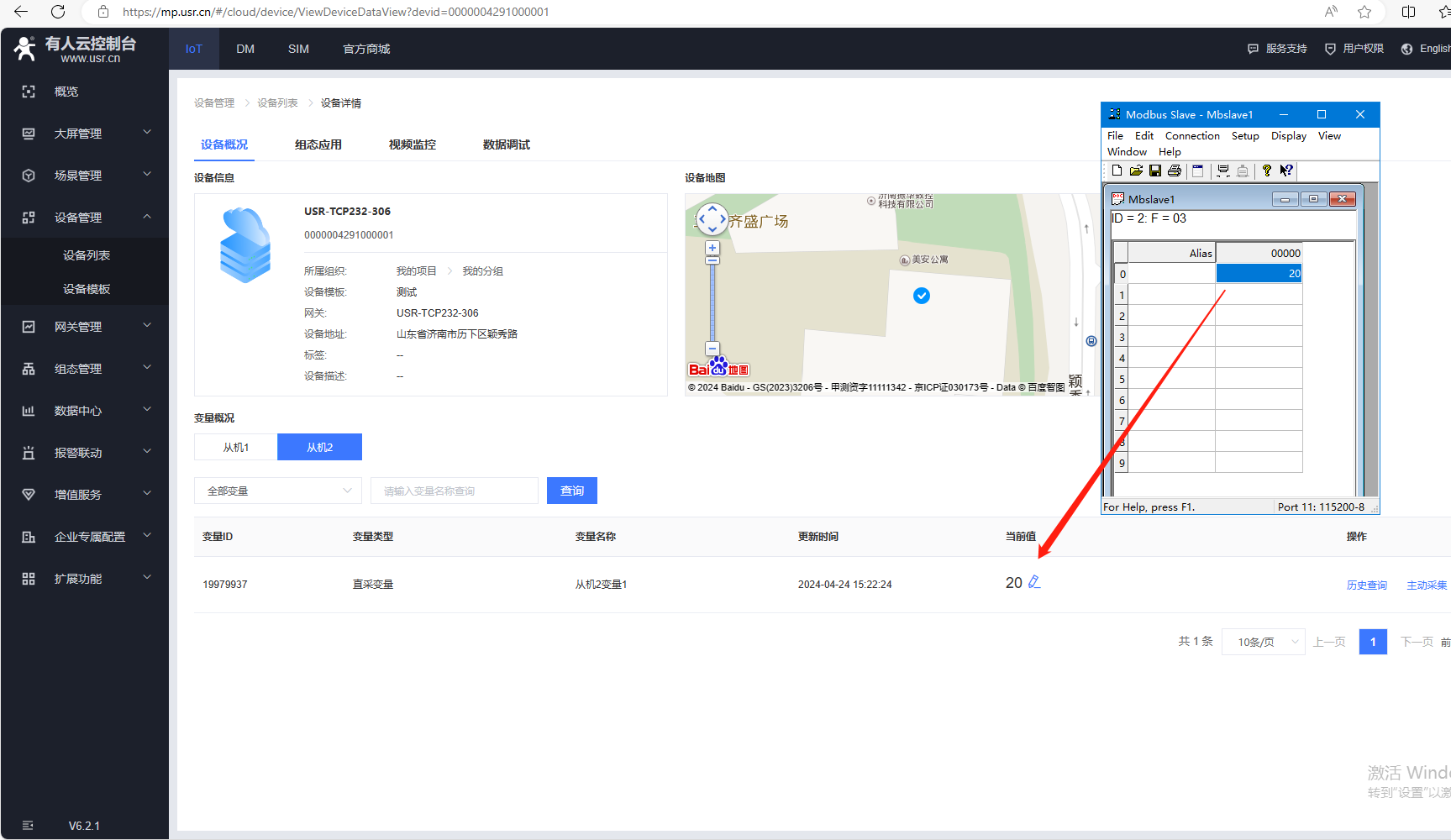

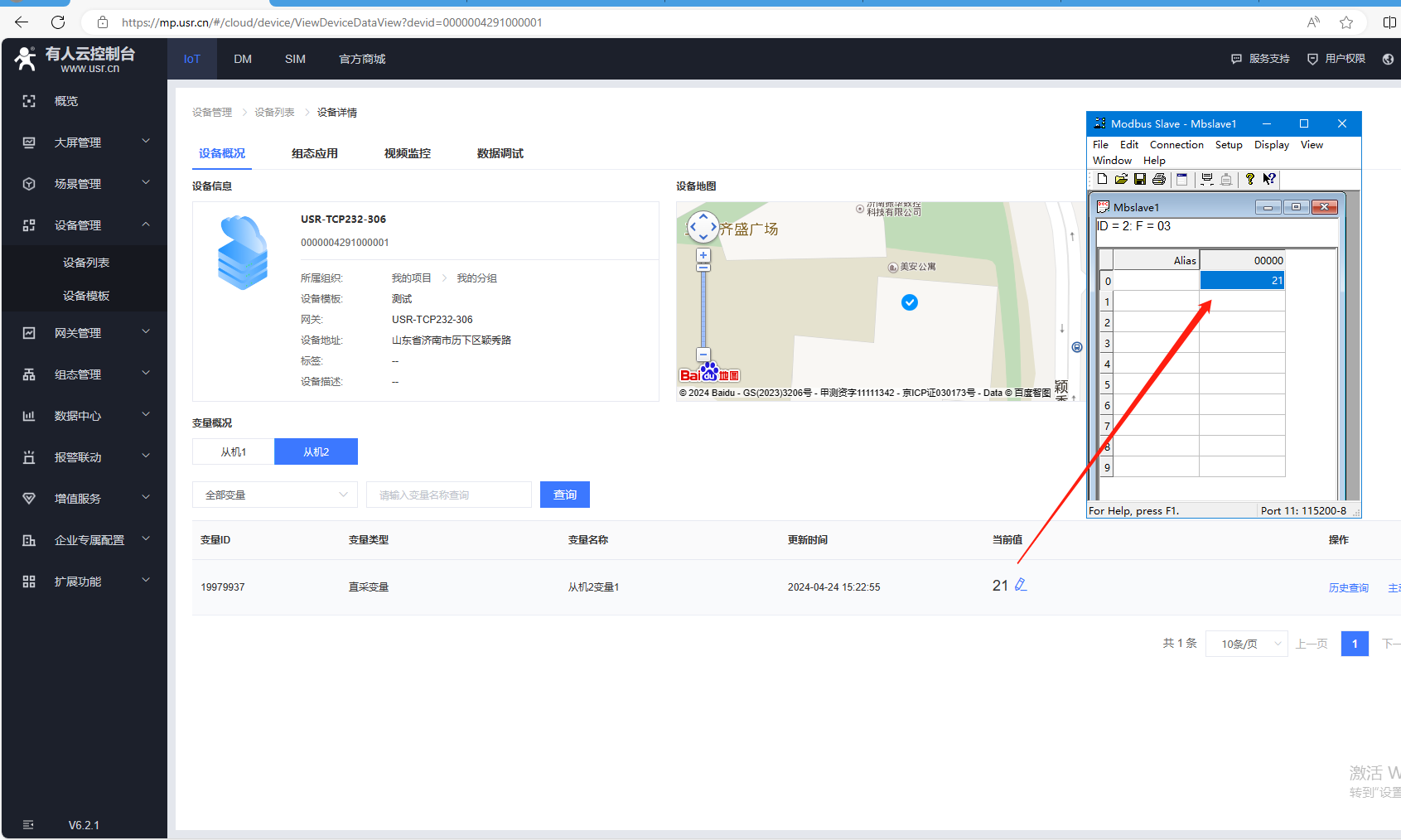

（2）改變2個MODBUS SLAVE軟件的寄存器地址數據。COM10接的從機2，寄存器輸入20，有人云1分鐘采集數據20，有人云寫數據21，對應MODBUS SLAVE串口寄存器顯示數據21。

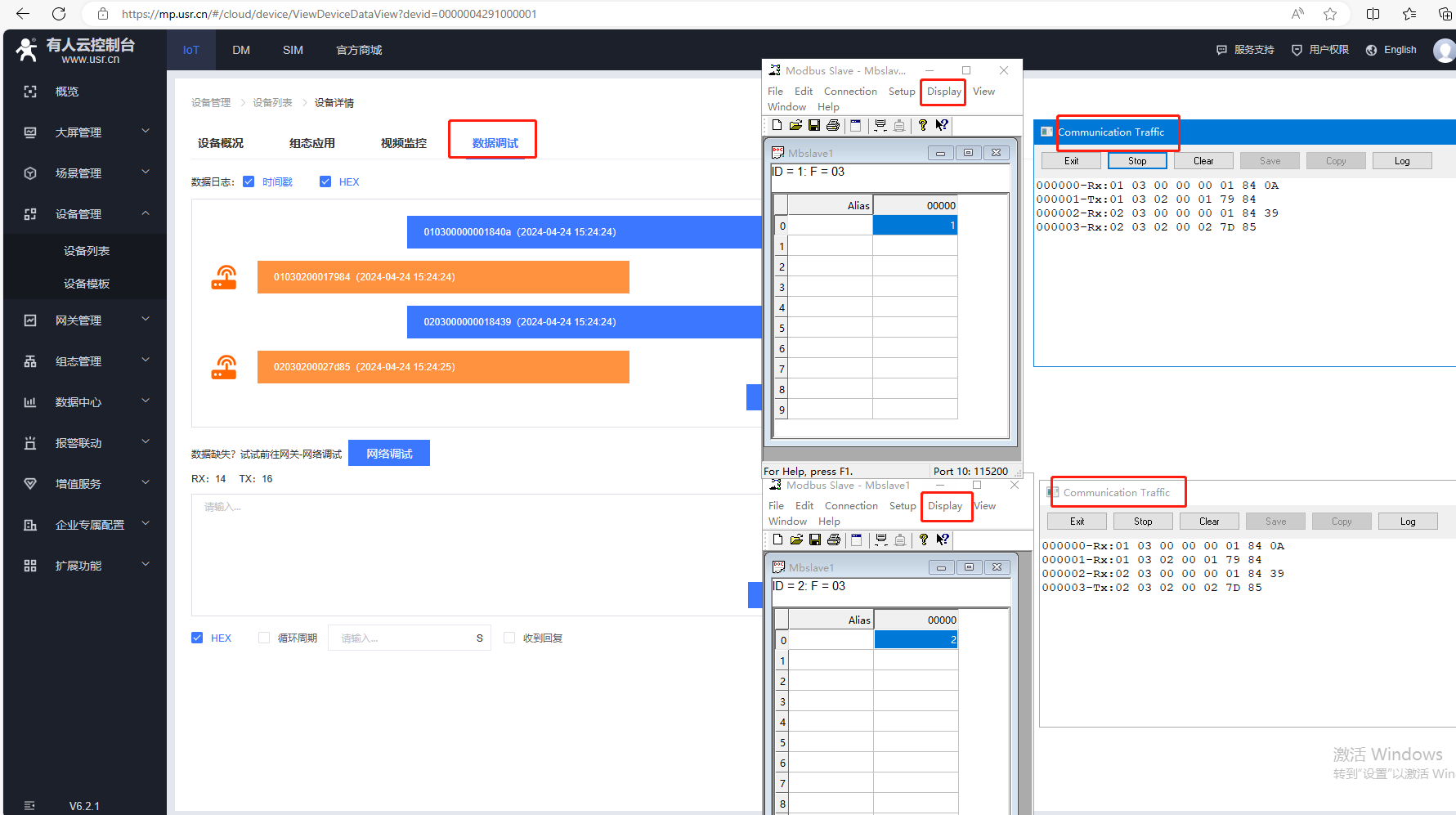

5、有人云數據調試

點擊設備列表，設備名，找到數據調試，可以監控有人云下發的命令和回復的數據。

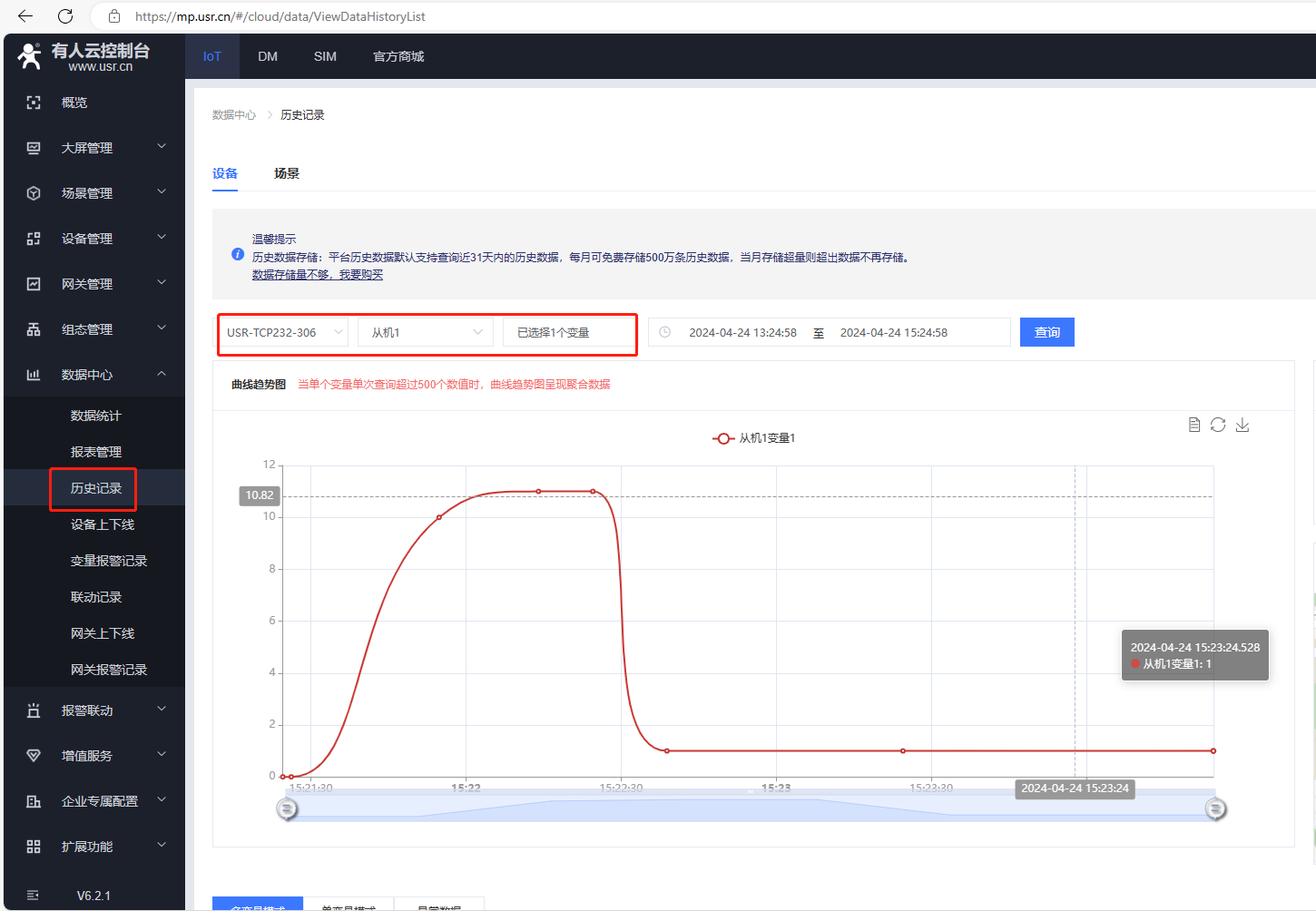

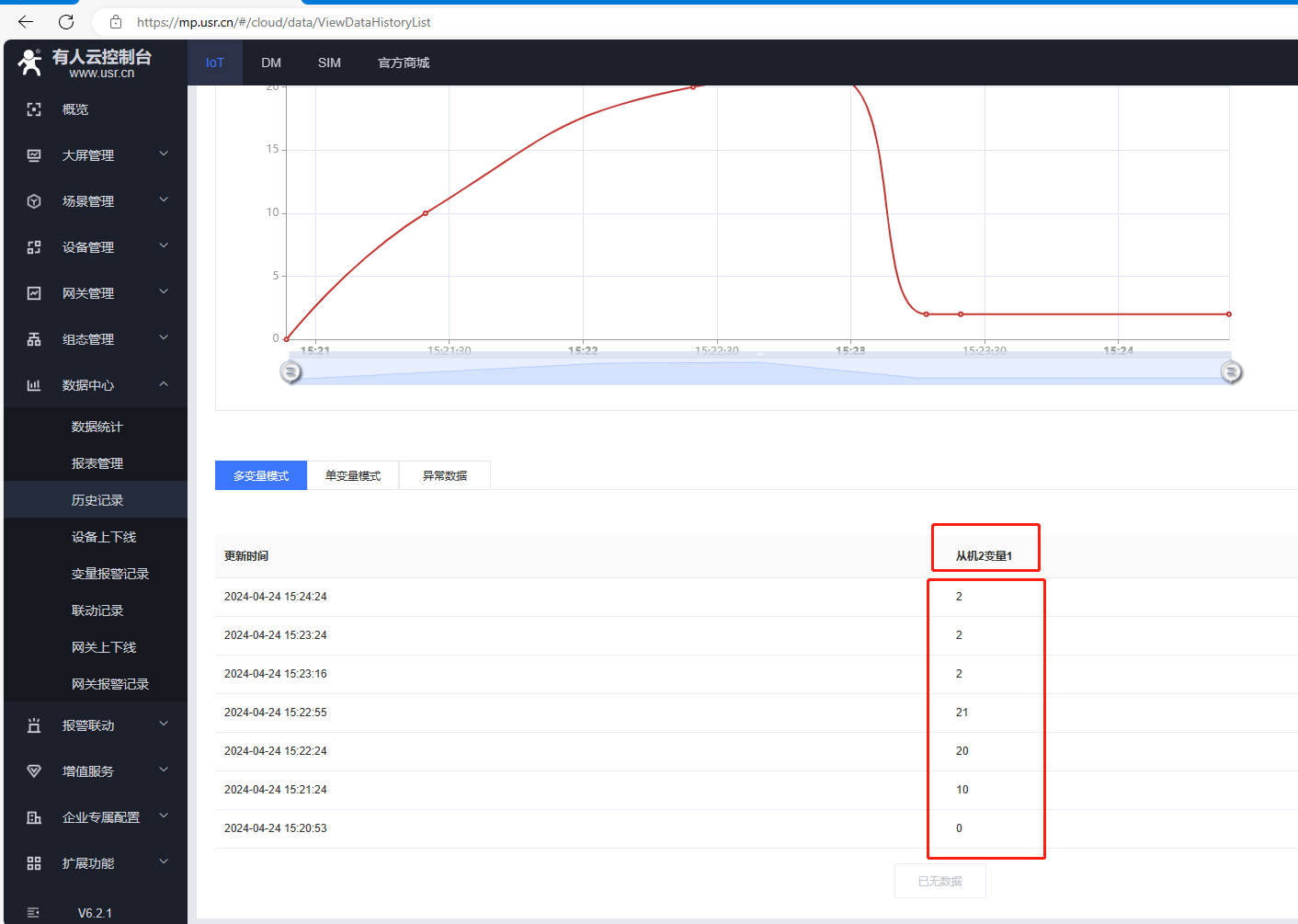

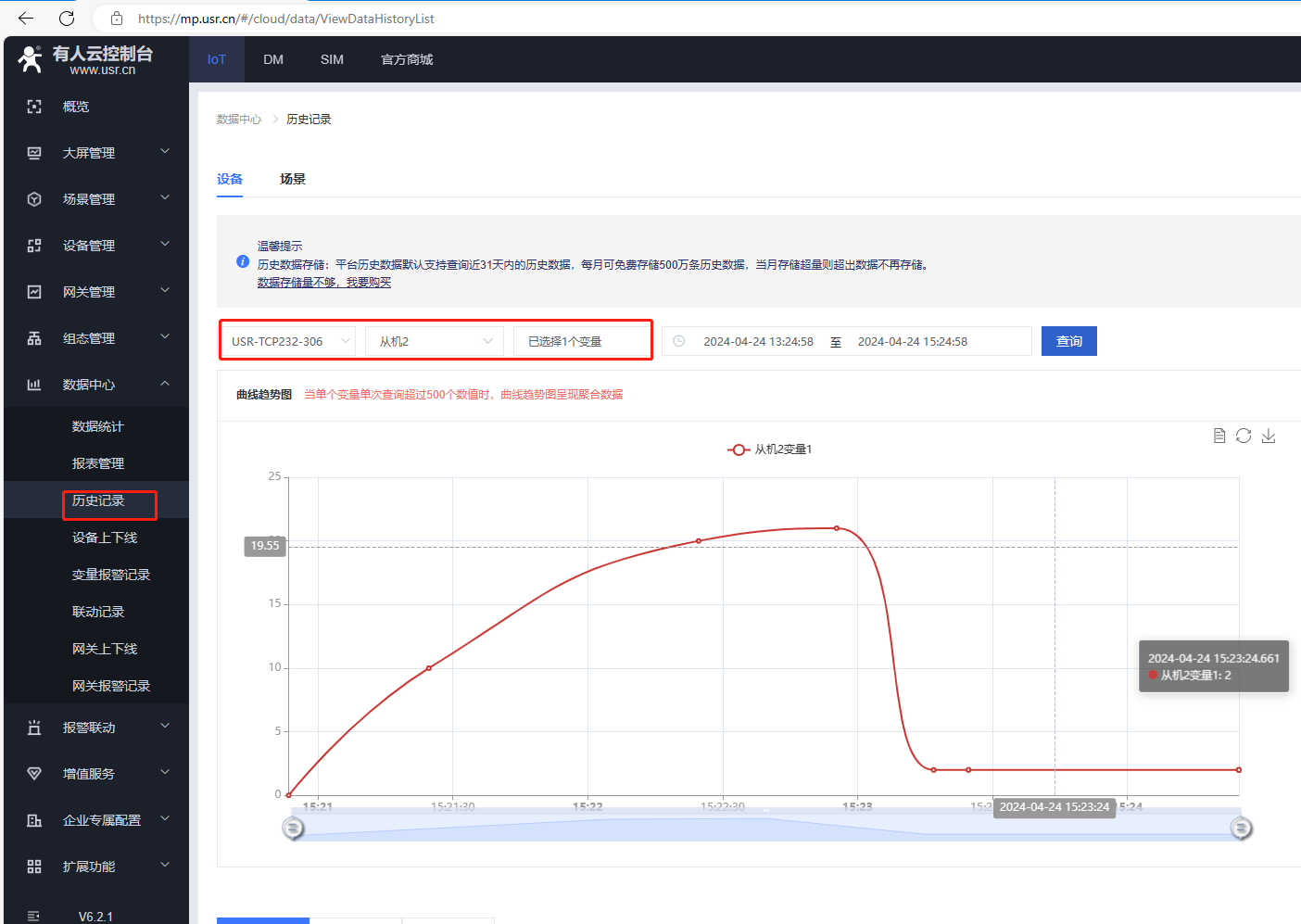

6、有人云歷史記錄

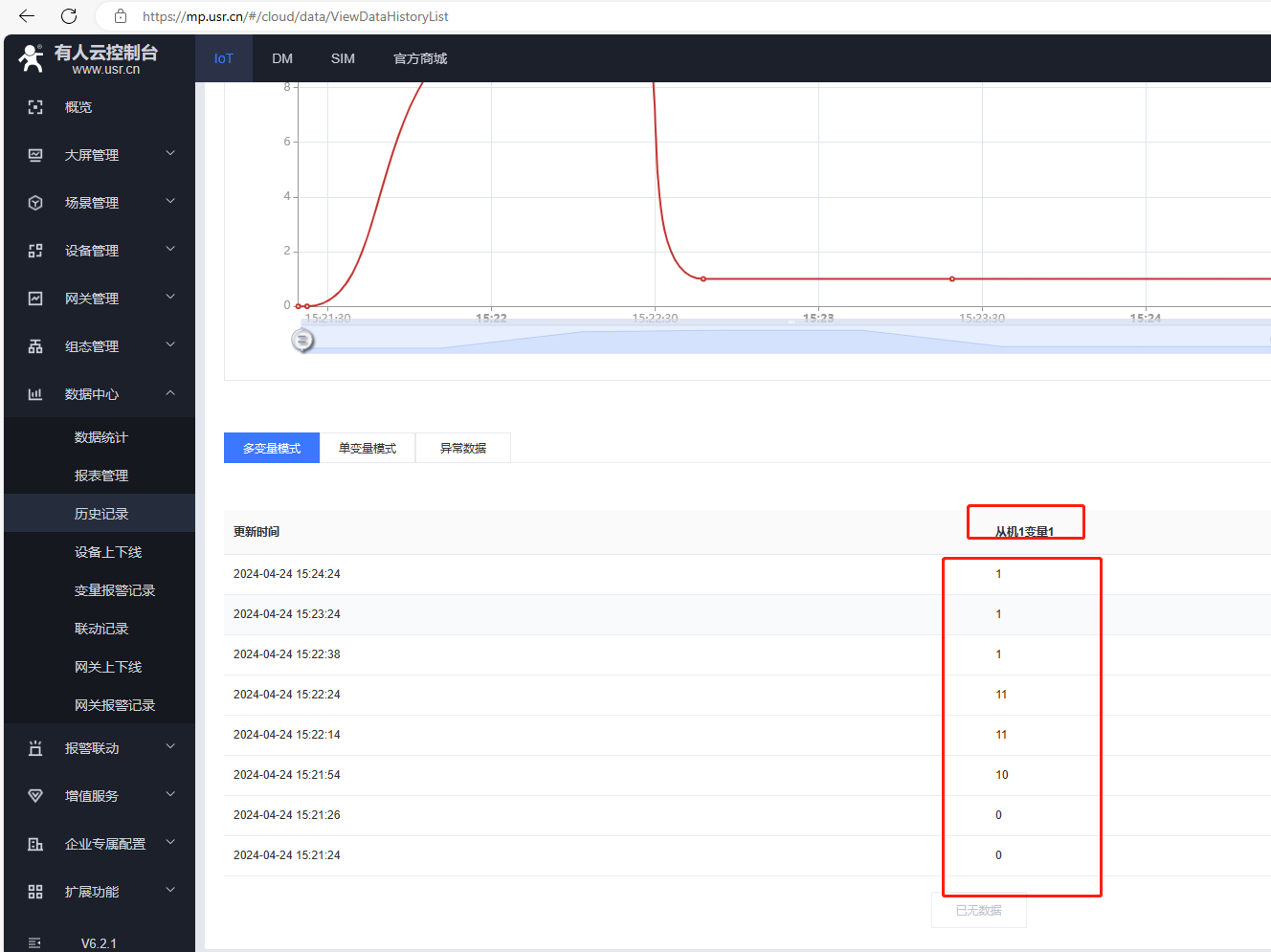

點開數據中心，點擊歷史記錄，可以查看有人云采集變量的歷史記錄。

編寫人：金志方 編寫日期：2024-05-06

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
