注：Modbus 網關功能，僅在 USR-TCP232-30X 系列（國產芯片）產品具備。
設備后面標簽Type:C7

一、要下載的軟件

說明書：http://imbacareer.com.cn/Download/920.html

設置軟件：http://imbacareer.com.cn/Download/257.html

測試軟件：http://imbacareer.com.cn/Download/27.html

虛擬串口軟件：http://imbacareer.com.cn/Download/31.html

二、設備默認參數

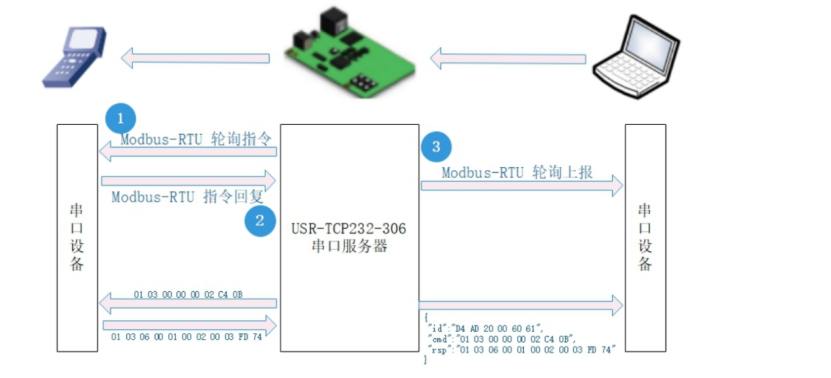

三、功能框圖

四、設置步驟

1.將 302(USR-TCP232-302簡稱)通過串口線(或USB 轉RS232串口線)與計算機相連接，通過網線將 302 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給302供電。觀察302網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

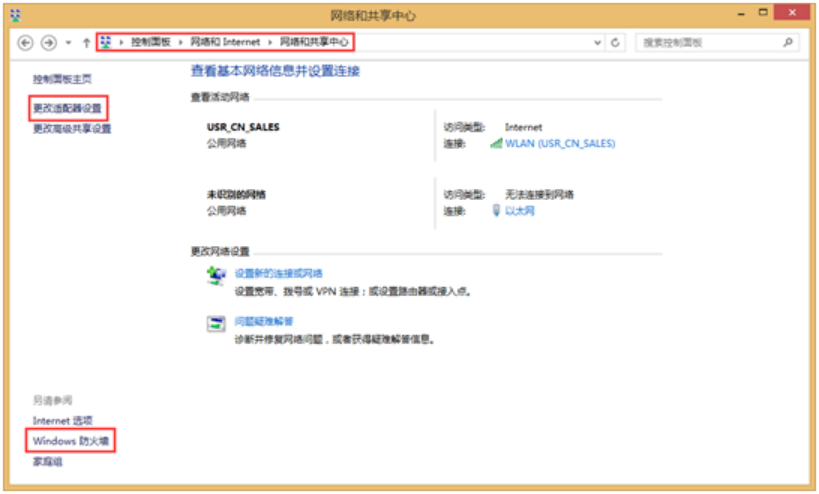

2.按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

3.給電腦設置靜態IP(192.168.0.201)，要與302的IP在同一個網段(302默認參數見表1)。

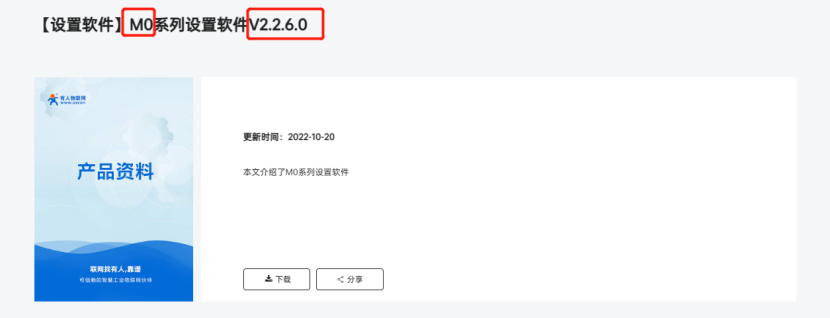

4.去官網里下載新版本M0設置軟件V2.2.6.0

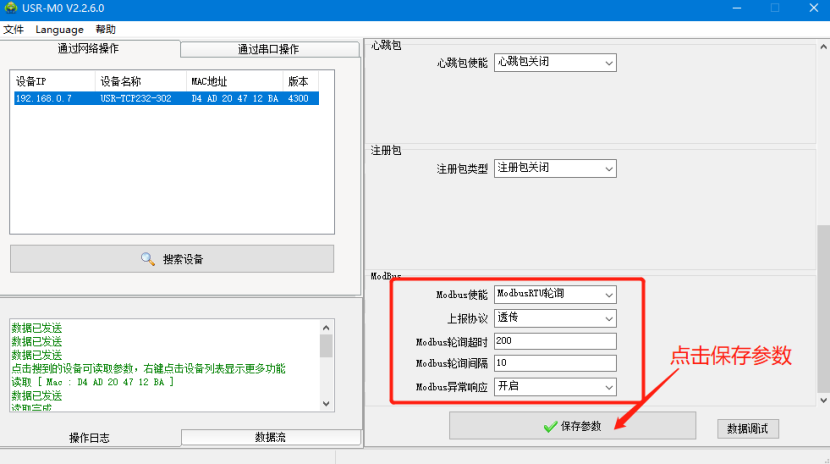

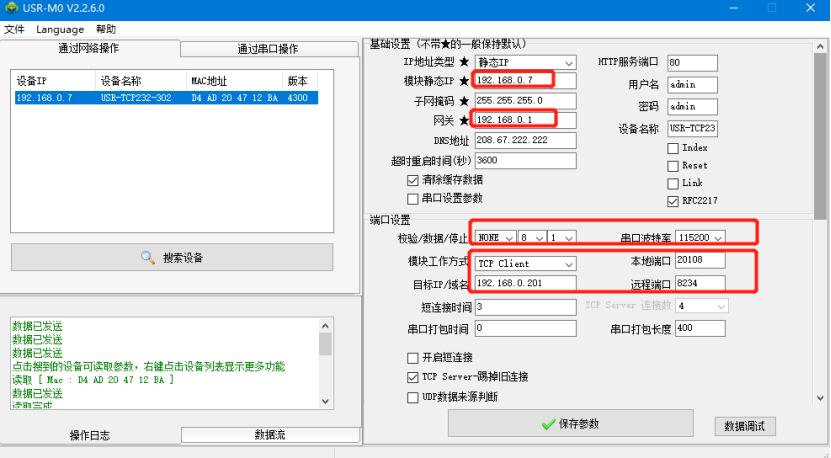

點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備。設置完相應的串口參數后，選擇工作模式為：TCP Client ；端口為8234；點擊開啟ModbusRTU輪詢使能，選擇透傳或者JSON上報。設置完所有參數后，點擊保存參數。

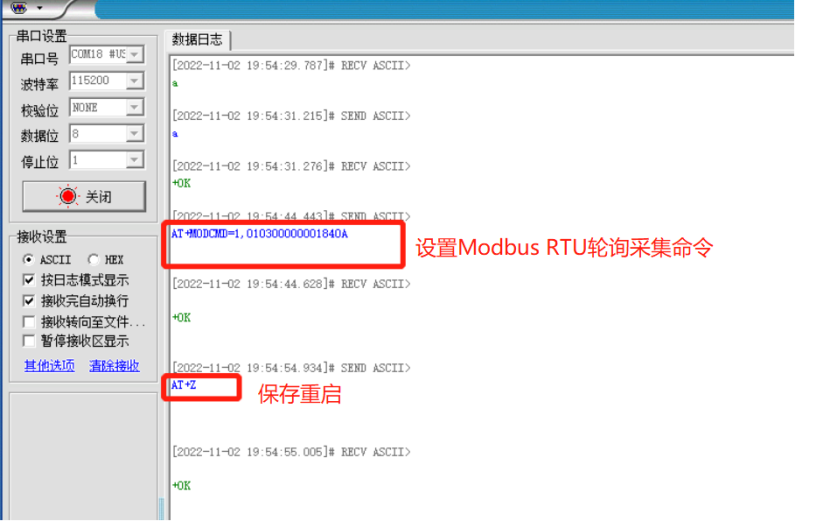

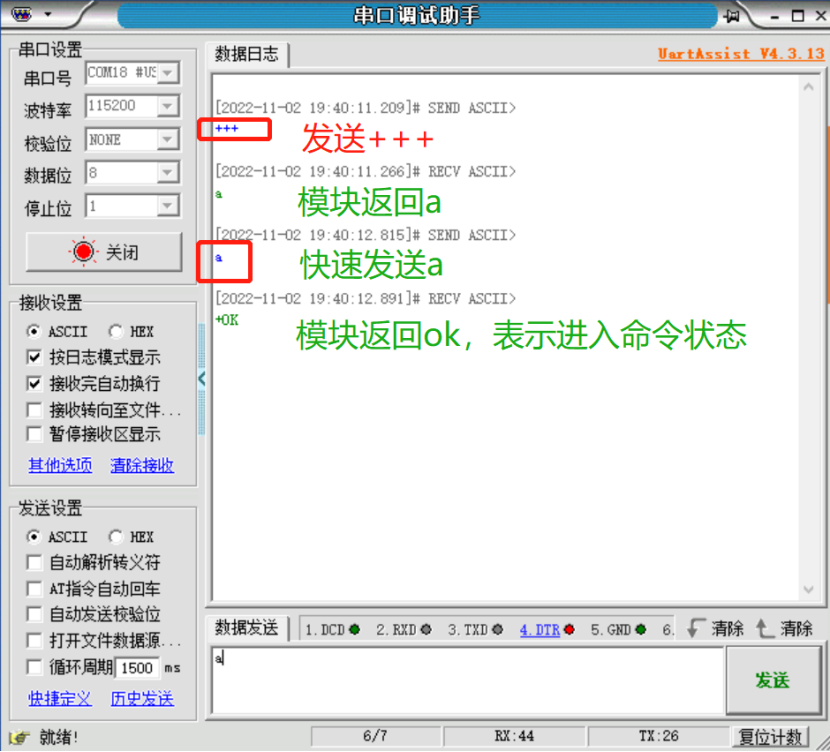

5.打開一個串口調試助手，輪詢采集功能只支持完整的 Modbus 采集命令設置，最多可設置 5 條采集命令。每個數據令最大 16 字節。
采集命令可以通過 AT指令設置，指令設置格式為：AT+MODCMD=1, CMD
//其中 CMD 為設置和查詢的 Modbus 輪詢指令 Modbus 輪詢。

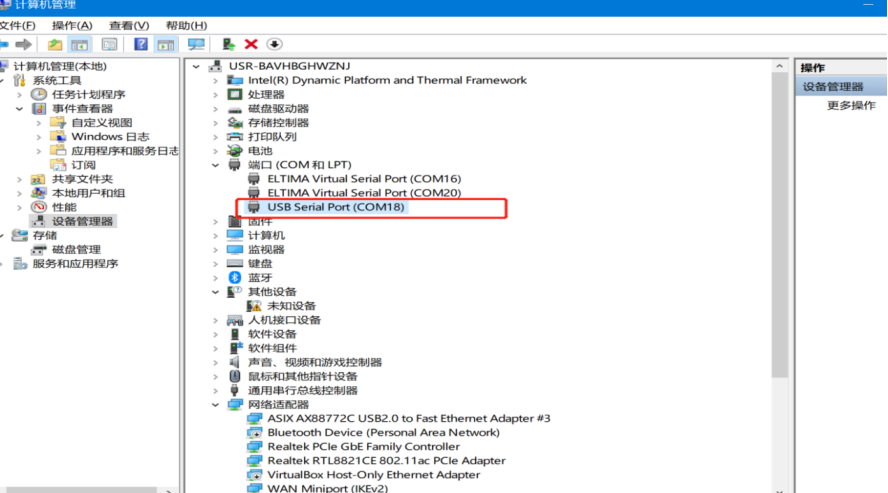

6.在設備管理器中查看端口信息，確定302串口使用的串口號，如下圖所示電腦端口號為COM18。

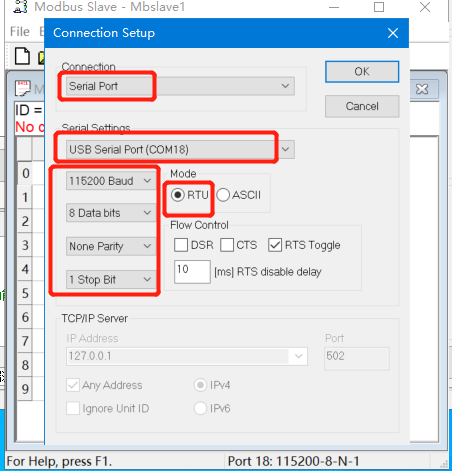

7.打開MODBUS SLAVE軟件（模擬串口終端設備）設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-TCP232-302的串口參數設置一致。

8.數據測試

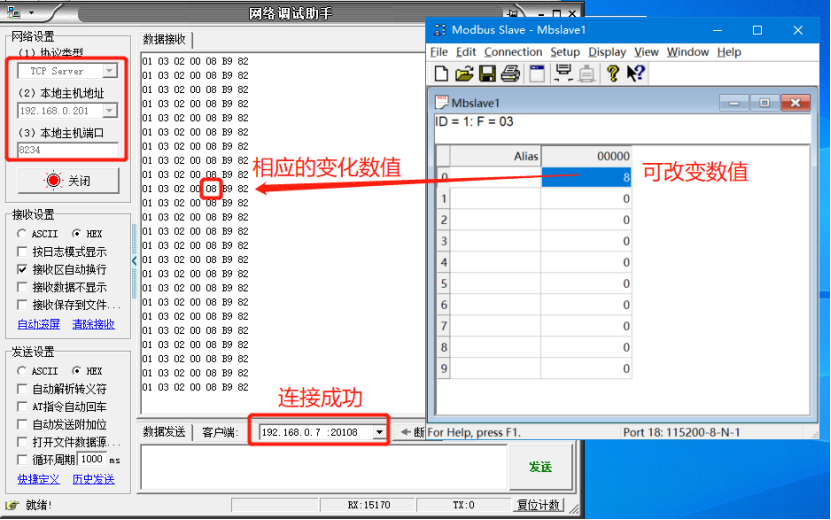

(1)打開網絡調試助手，選擇Tcp Server，選擇電腦本地ip，8234端口，可以看到客戶端連接成功。
改變Modbus Slave的數值，可以看到網絡助手相應變化了數據。

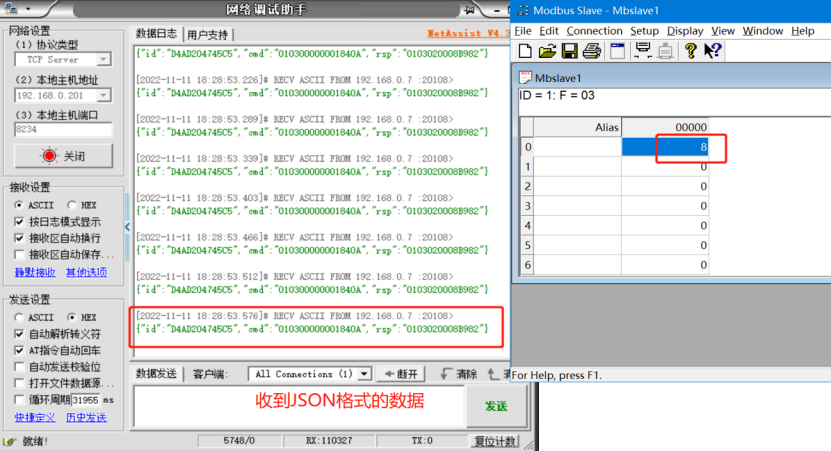

(2) 選擇JSON上報，網絡助手上可以看到上報的JSON數據。

JSON 數據格式如下：

{ "id":"設備 MAC",

"cmd":"串口輪詢命令",

"rsp":"串口接收的 modbus 內容" }


撰寫人：shiwei
