一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-306 產品 3臺

12V電源適配器 3個

USB-RS485串口線 3條

交換機 1個

超五類網線 3根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-306的485串口接485串口線到電腦USB口，網口用網線接到交換機上，產品接12V電源適配器上電。電腦也接到同一臺交換機上，交換機不接入路由器。

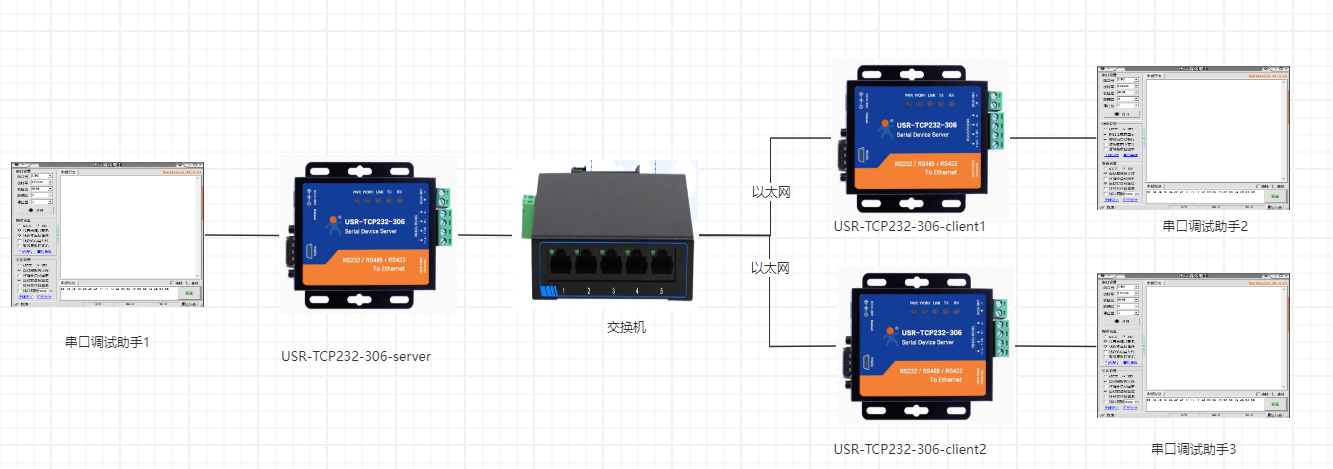

附圖：

三、產品參數設置

1、電腦環境參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-306出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

2、TCP SERVER 參數設置

第一臺USR-TCP232-306做TCP Server。

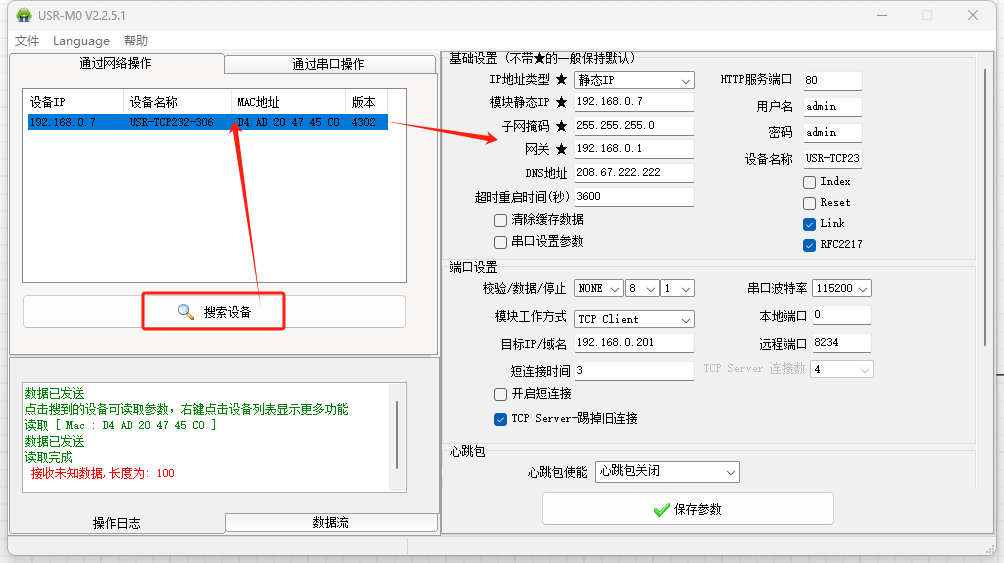

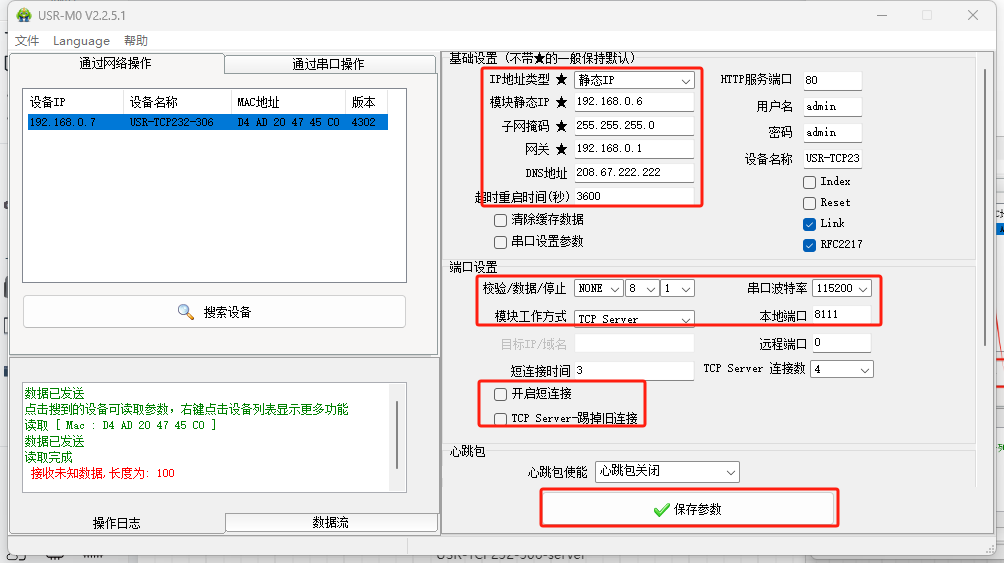

打開M0軟件，點擊搜索設備，搜到設備后點擊MAC打開右側參數設置界面。

將IP地址改為192.168.0.6，子網掩碼255.255.255.0，網關192.168.0.1。

模塊工作方式設置為TCP Server,本地端口號設置為8111，“開啟短鏈接”不勾選。

保存參數。

3、TCP Client參數設置

第二、三臺USR-TCP232-306做TCP Client。

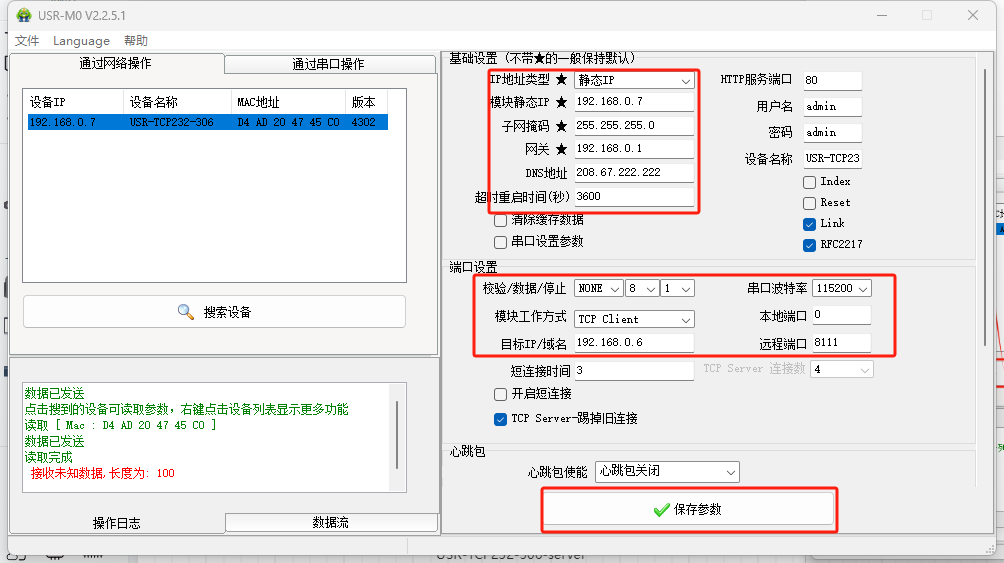

打開M0軟件，點擊搜索設備，搜到USR-TCP232-306后點擊MAC打開右側參數設置界面。

將IP地址默認為192.168.0.7，子網掩碼255.255.255.0，網關192.168.0.1。

模塊工作方式設置為TCP Client,遠程端口號設置為8111，本地端口號可以不設置，目標IP/域名設置為：192.168.0.6。

保存參數。

另外一臺USR-TCP232-306IP設置為192.168.0.8，其他參數完全一致。

三臺USR-TCP232-306設置完成后接到同一個交換機上。

注意：本例中交換機不接上級路由器，三個USR-TCP232-306在同一個網段內，且IP不沖突?。?！

四、功能調試

1、功能調試

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認3個轉換器的COM口。

電腦打開3個串口調試助手，分別引用3臺USR-TCP232-306的串口，進行數據互發測試。

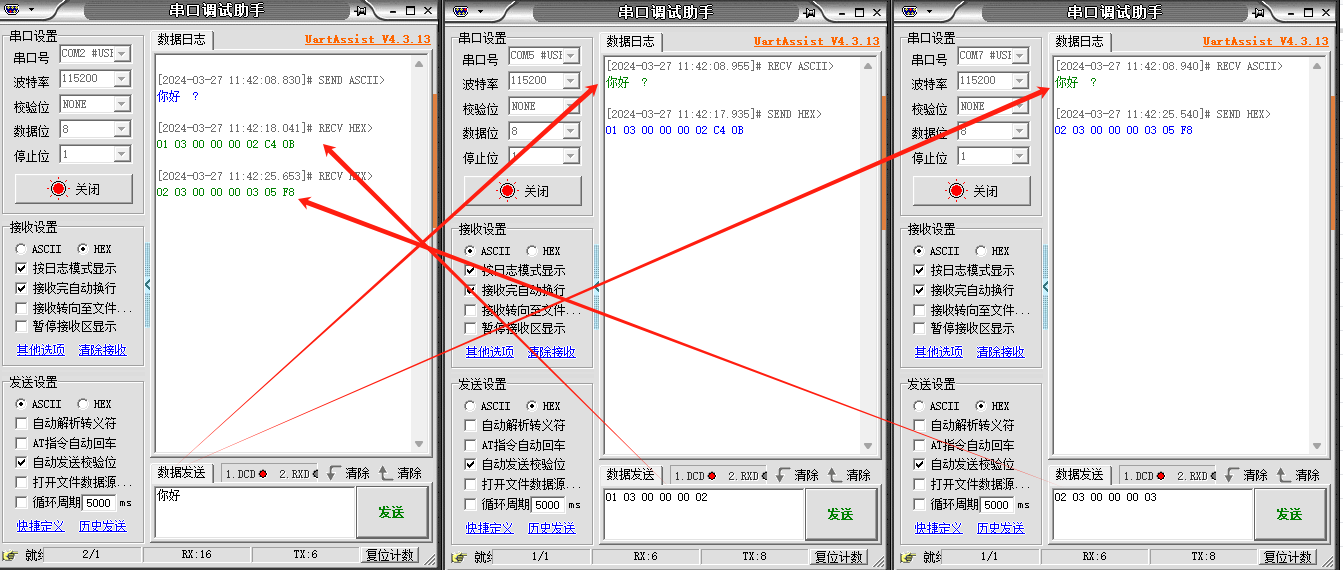

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-10

審核人：尹叢欣 審核日期：2024-04-30

訂正版本：V1.0 訂正內容：初稿
