一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-306 產品 2臺

12V電源適配器 2個

USB-RS485串口線 2條

外網路由器 1個

超五類網線 2根

筆記本電腦 1臺

2、硬件連接

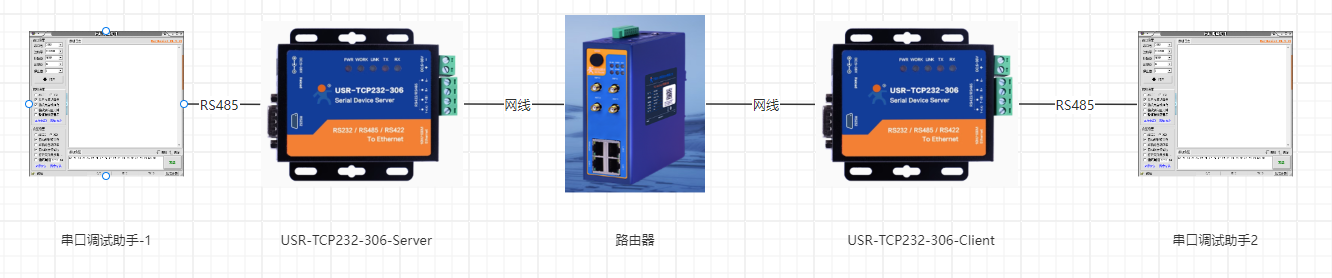

USR-TCP232-306的485串口接USB-RS485串口線到電腦USB口，網口通過網線接到路由器上，然后產品接12V電源適配器上電。

附圖：

三、產品參數設置

1、電腦環境參數設置

USR-TCP232-306通過網線直連電腦，接上12V電源適配器。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-306出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

2、TCP SERVER參數設置

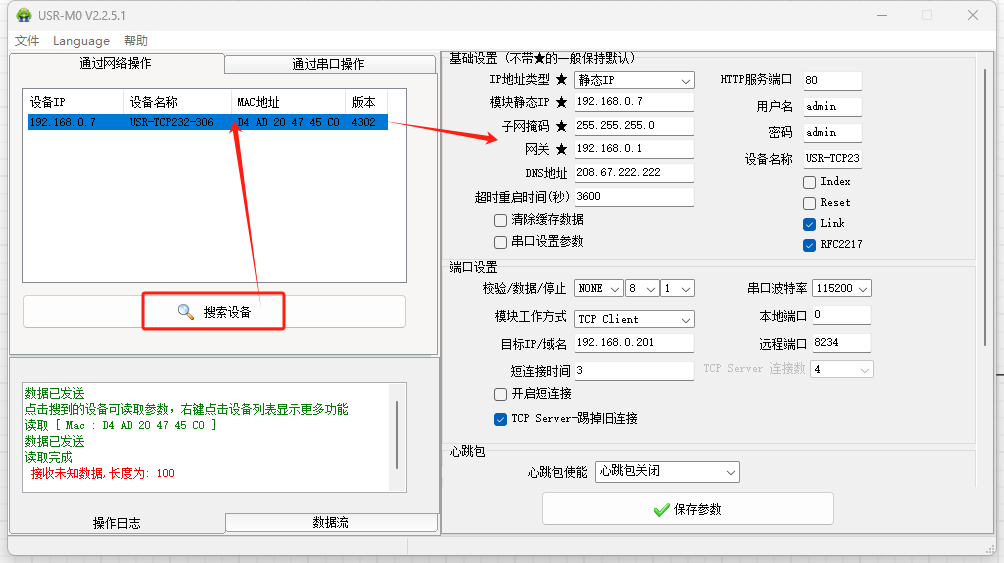

打開M0軟件，點擊搜索設備，搜到設備后點擊MAC打開右側參數設置界面。

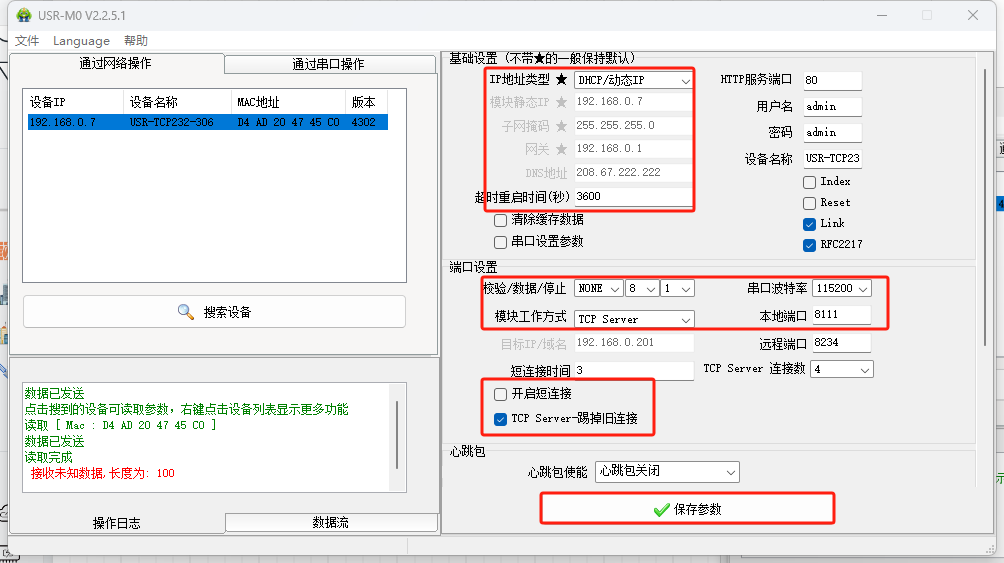

將IP地址改為DHCP（本例中讓路由器給設備自動分配IP，用戶可根據實際情況設置 DHCP或者固定IP）。

模塊工作方式設置為TCP Server,本地端口號設置為8111，“開啟短鏈接”不勾選。

保存參數。

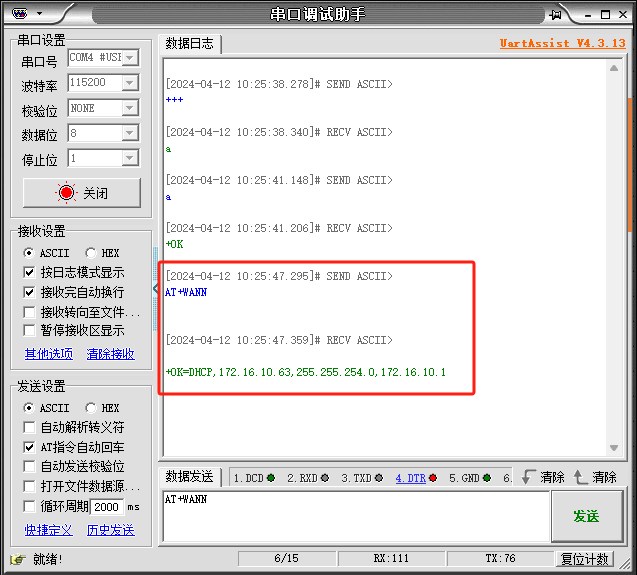

將USR-TCP232-306接到路由器上，電腦打開串口調試助手發送該AT+WANN查詢路由器給USR-TCP232-306分配的IP 。

串口參數選擇115200 NONE 8 1 ，發送和接收都勾選ASCLL，打開串口。

發送+++

設備反饋a

發送a（設備反饋a之后，需要在3S內發出這個a,才會反饋OK，否則需要重新發送+++）

設備反饋OK

發送AT+WANN，設備反饋當前的IP信息。

注意：每條發出的指令后面都需要加回車換行！??！

3、TCP CLIENT參數設置

將第二臺USR-TCP232-306網線直連電腦

打開M0軟件，點擊搜索設備，搜到設備后點擊MAC打開右側參數設置界面。

將IP地址改為DHCP（本例中讓路由器給設備自動分配IP，用戶可根據實際情況設置 DHCP或者固定IP）。

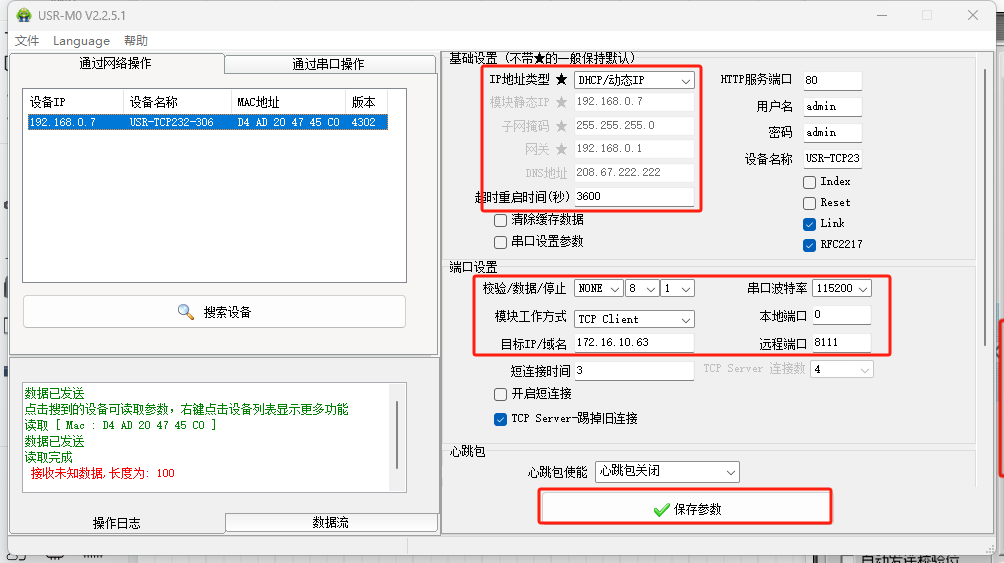

模塊工作方式設置為TCP Client,遠程端口號設置為8111，目標IP/域名設置為 172.16.10.63，本地端口可不設置。

保存參數。

將這臺USR-TCP232-306也接到同一個路由器上。

注意：本測試示例中路由器動態分配IP給USR-TCP232-306,在路由器租期內給USR-TCP232-306分配的IP是固定的，但若超過租期，路由器給分配的IP就會有變化，可能導致TCP鏈接斷開，用戶在使用時根據現場實際情況選擇使用DHCP或者靜態IP方式即可?。?！

四、功能調試

1、功能調試

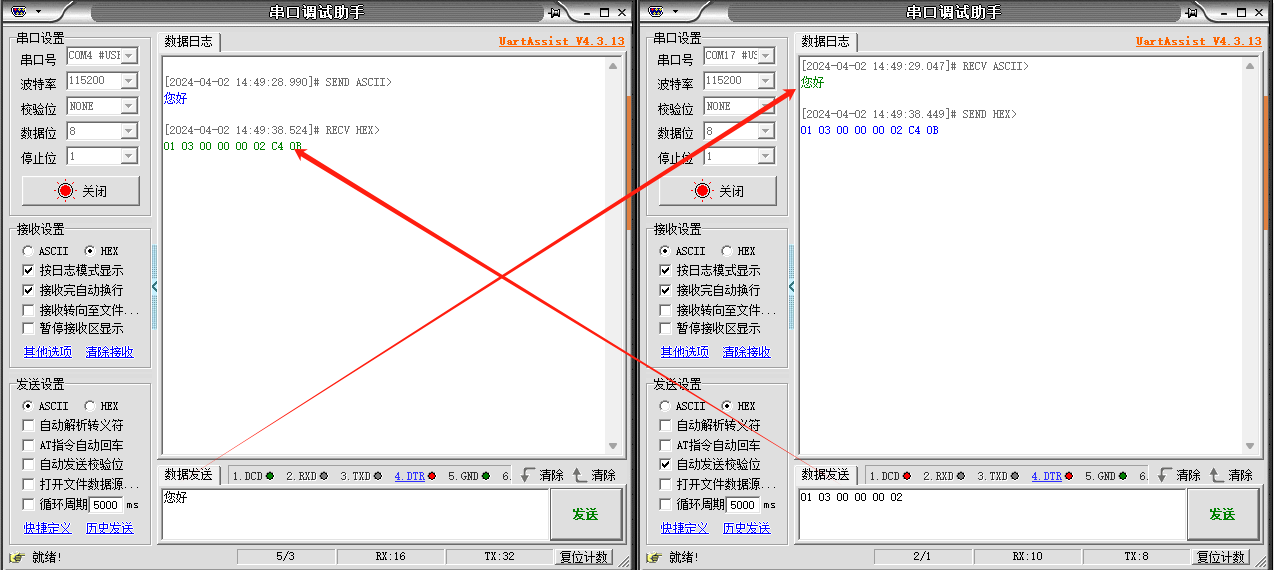

電腦打開兩個串口調試助手分別引用USR-TCP232-306的兩個COM口，進行數據互發測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-10

審核人：尹叢欣 審核日期：2024-04-30

訂正版本：V1.0 訂正內容：初稿
