一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-304 產品 3臺

5V電源適配器 3個

USB-RS485串口線 3條

外網路由器 1個

超五類網線 3根

筆記本電腦 1臺

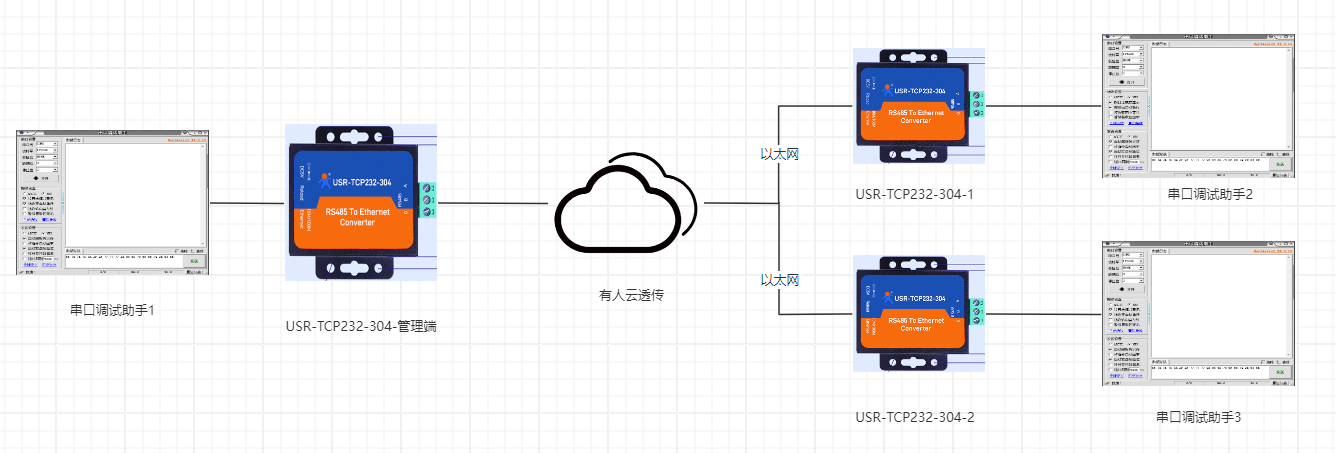

2、硬件連接

USR-TCP232-304的485串口接USB-RS485串口線到電腦USB口，USR-TCP232-304的網口接網線到路由器上，電腦也接入到同一個路由器，USR-TCP232-304接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、USR-TCP232-對接有人云參數設置

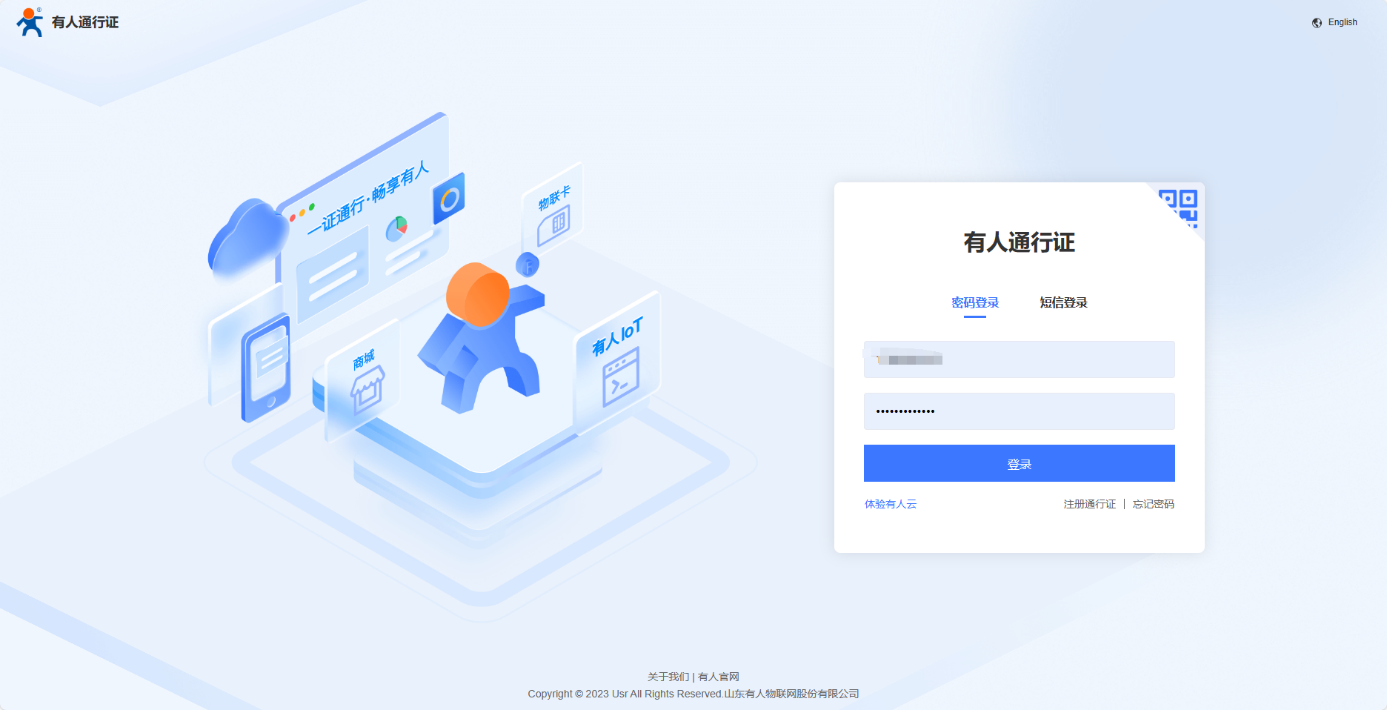

登錄有人云IOT平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

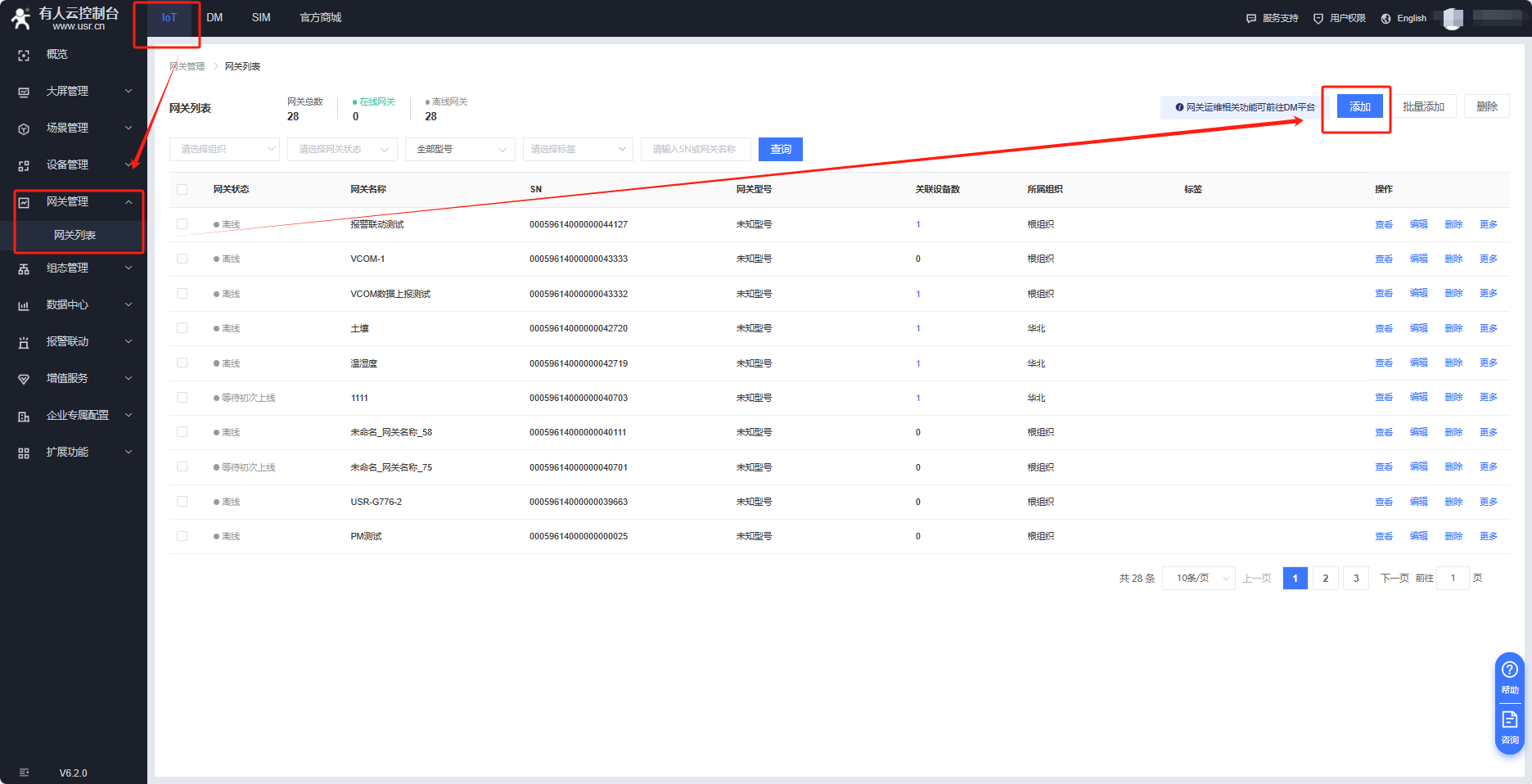

IOT平臺---網關管理---網關列表---添加

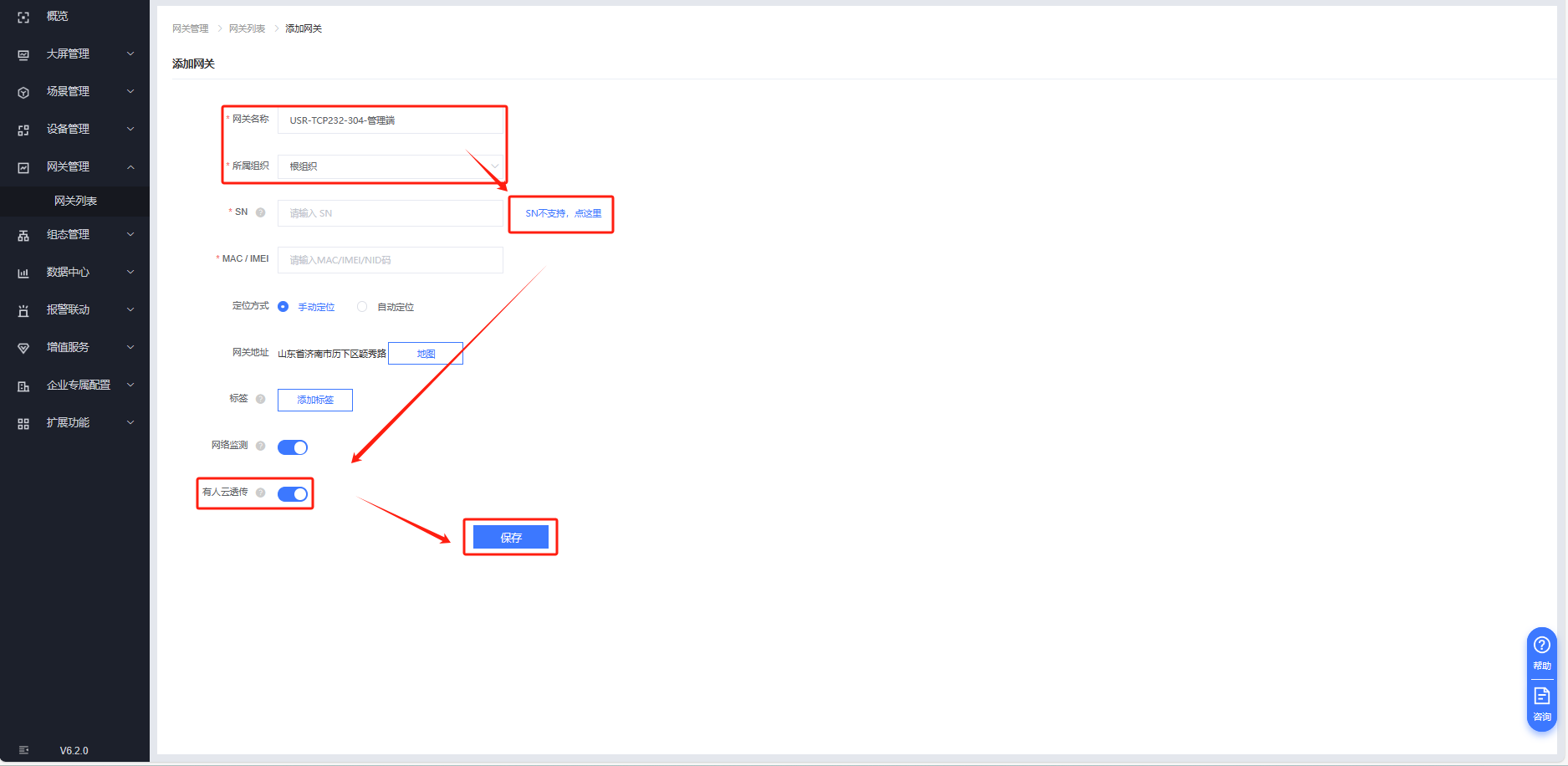

網關名稱：USR-TCP232-304-管理端

所屬組織：根組織

SN不支持，點這里

開啟有人云透傳，點擊保存。

USR-TCP232-304網口直連電腦，接上5V電源適配器上電。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

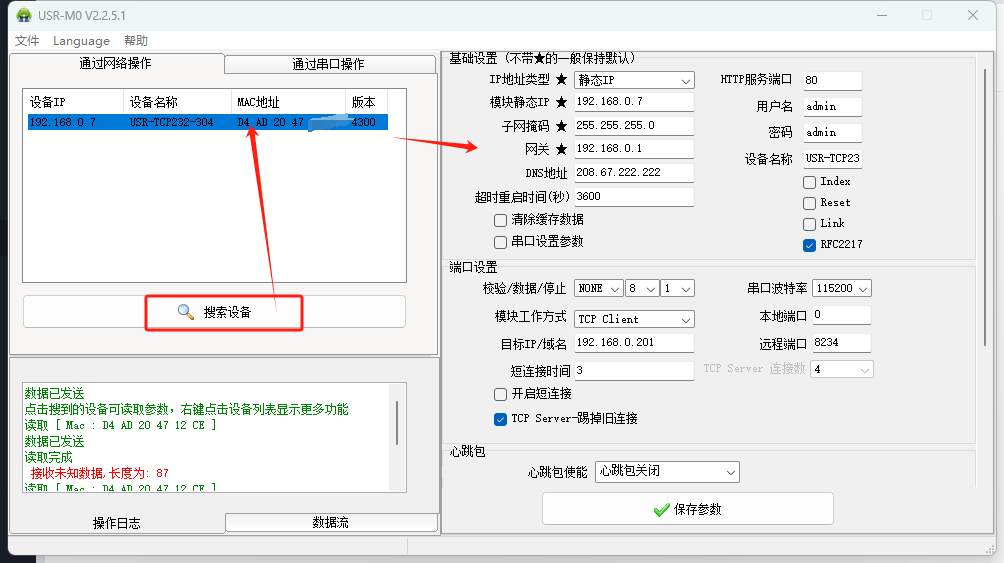

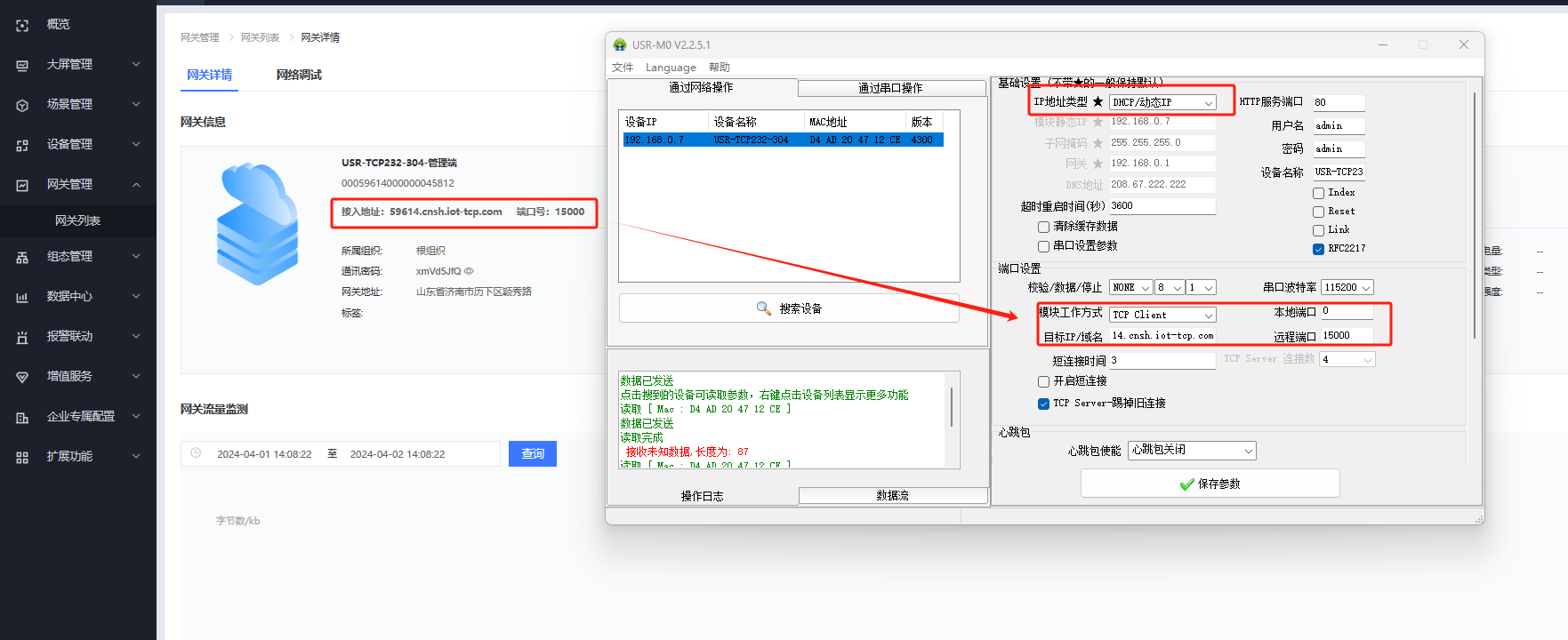

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-304參數。

將USR-TCP232-304IP修改為DHCP （本例使用DHCP，用戶可根據自己實際情況選擇使用DHCP 或者分配固定IP）。

模塊工作方式設置為TCP client，本地端口號可以不用設置，目標IP/域名和遠程端口號填入有人云分配的接入地址和端口號。

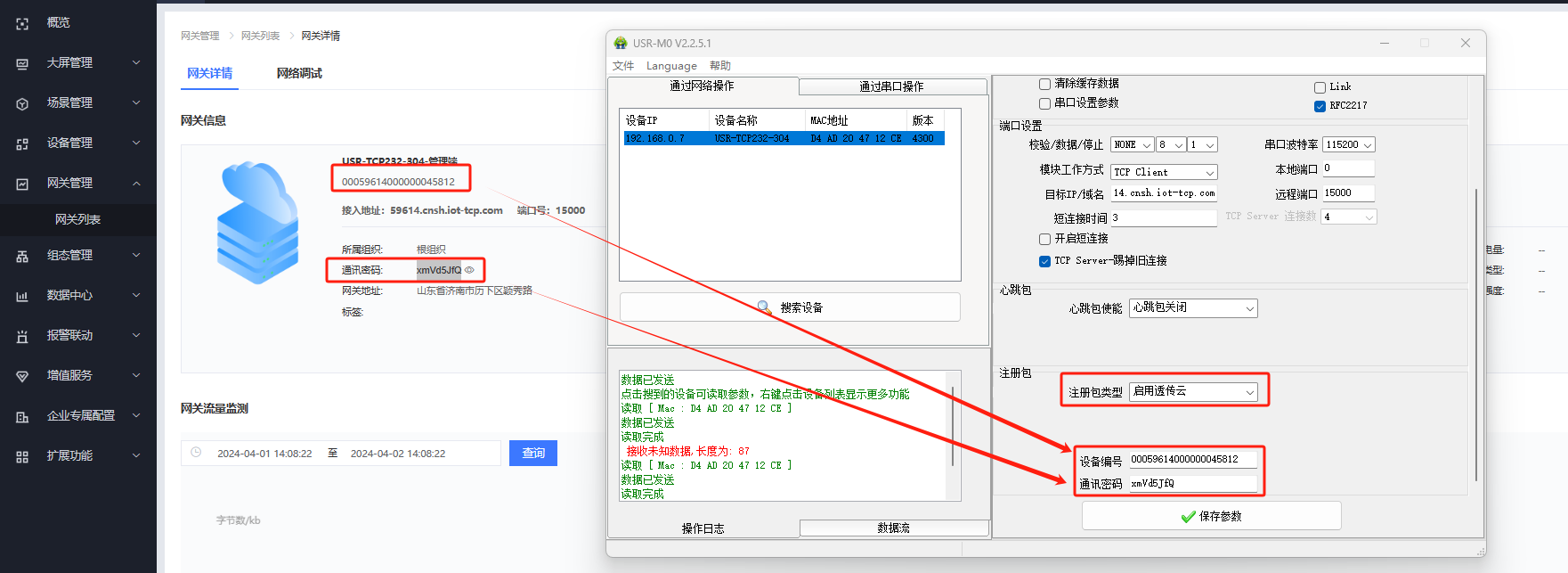

開啟注冊包，啟用透傳云，將有人云分配的ID密碼填入USR-TCP232-304,點擊保存參數。

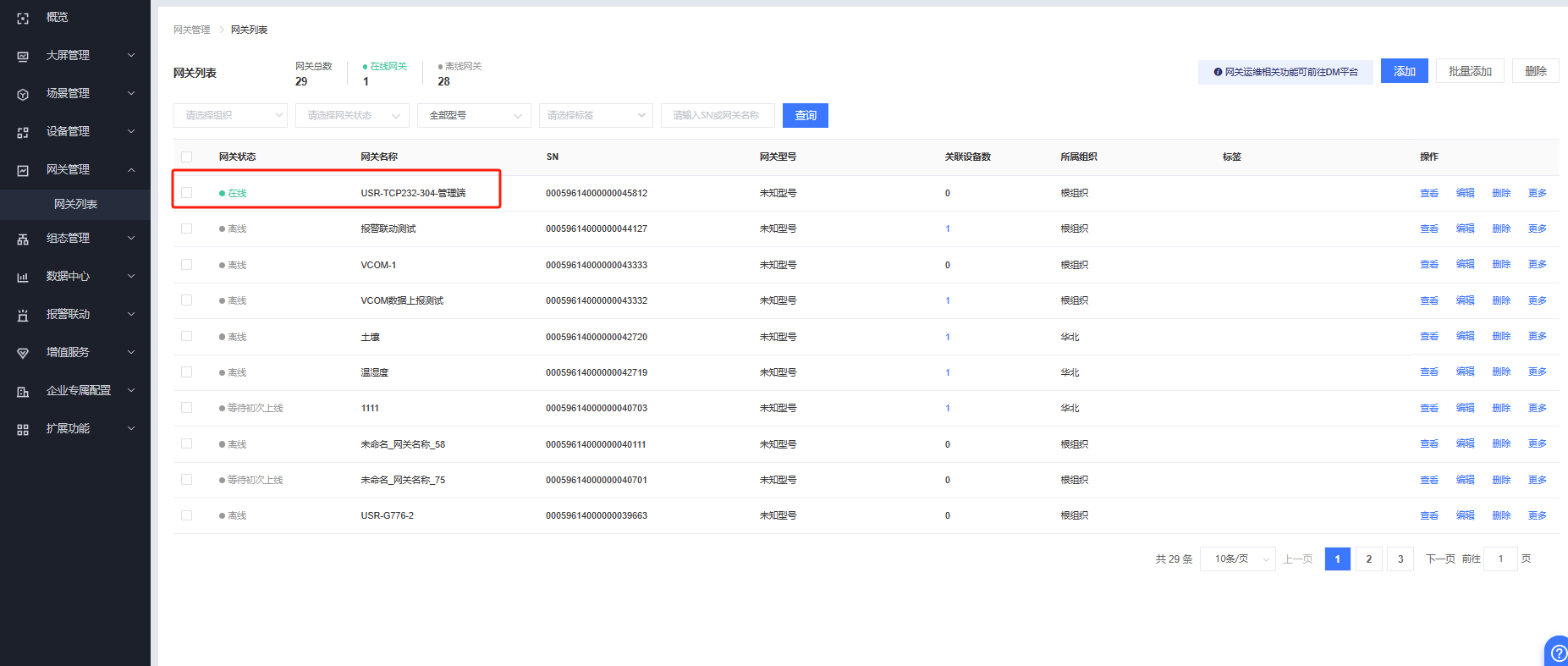

USR-TCP232-304將網線接入到路由器上，即可看到USR-TCP232-304在有人云在線。

同樣方式設置USR-TCP232-304-1和USR-TCP232-304-2。

2、有人云透傳組參數設置

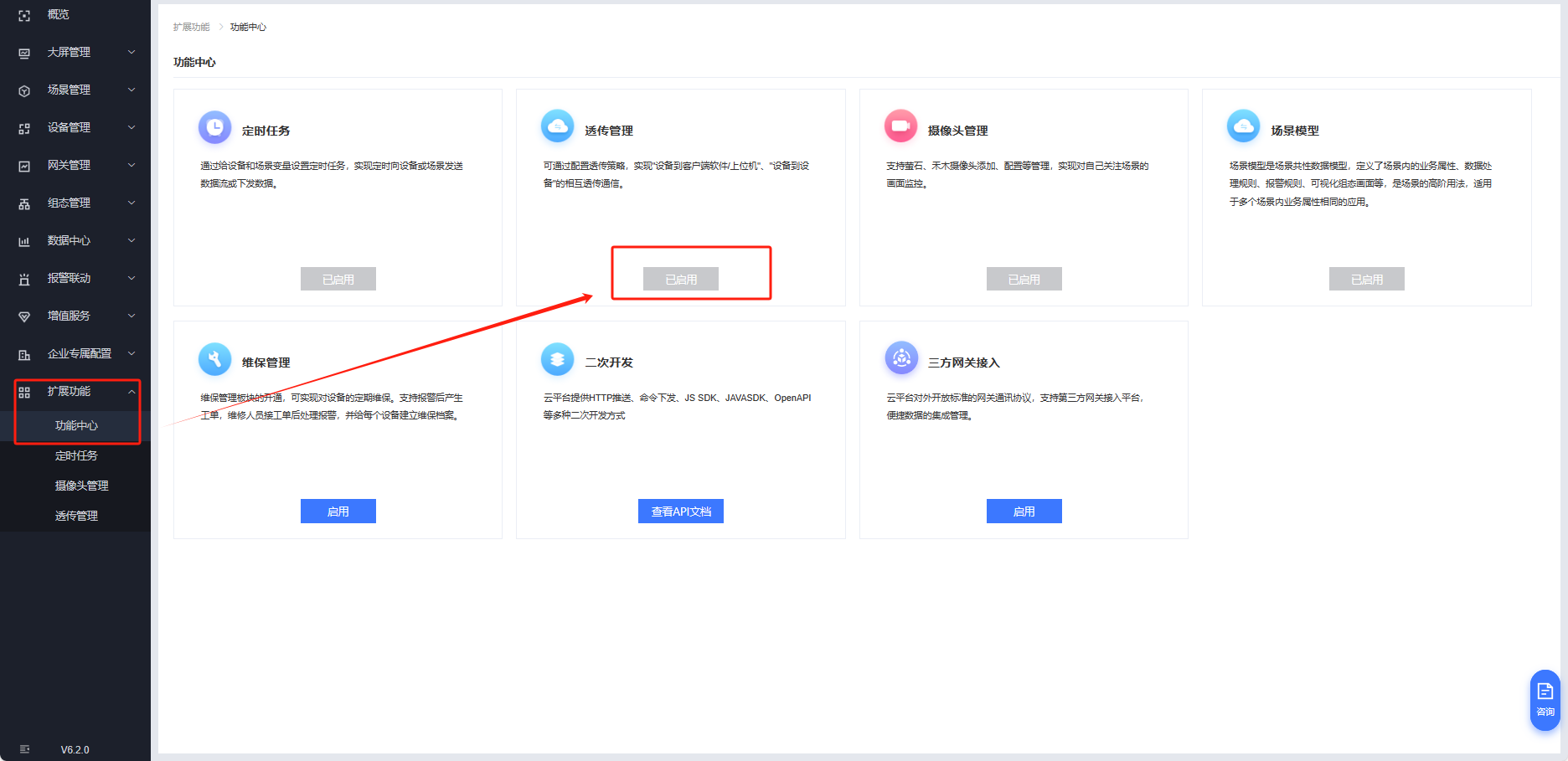

有人云IOT平臺---擴展功能---功能中心---開啟數據透傳。

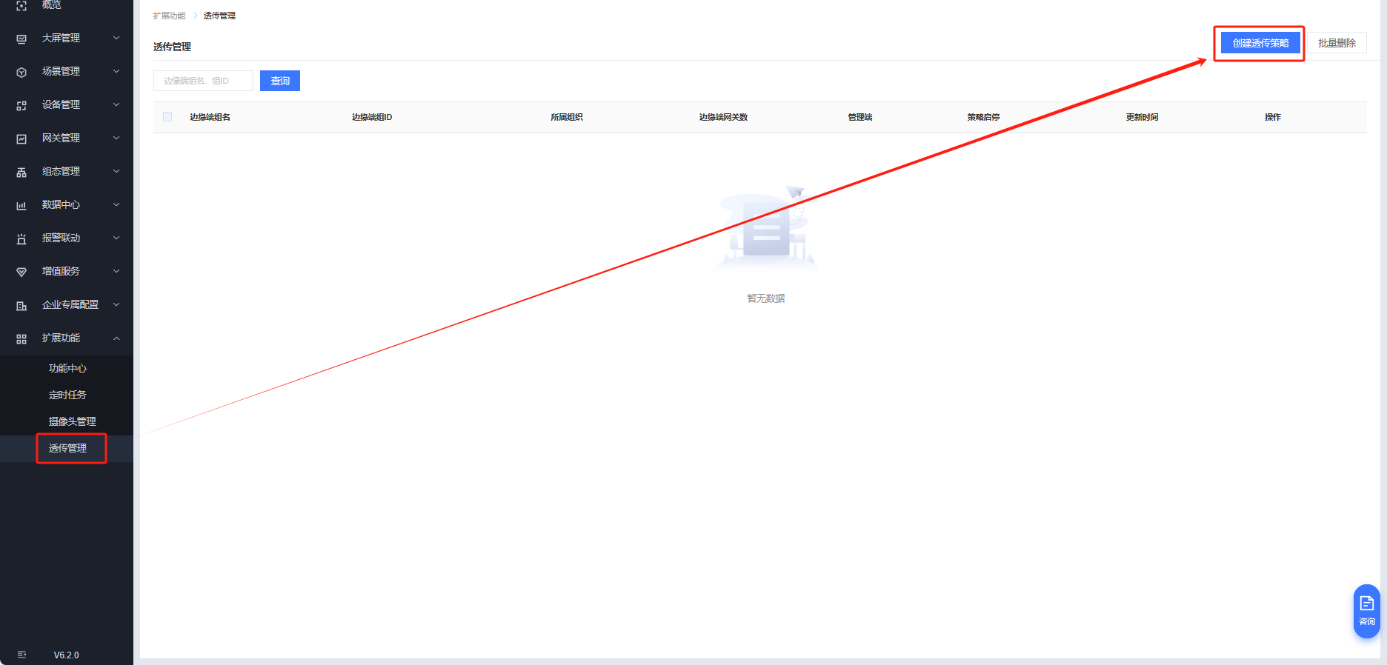

有人云IOT平臺---擴展功能---透傳管理---創建透傳策略

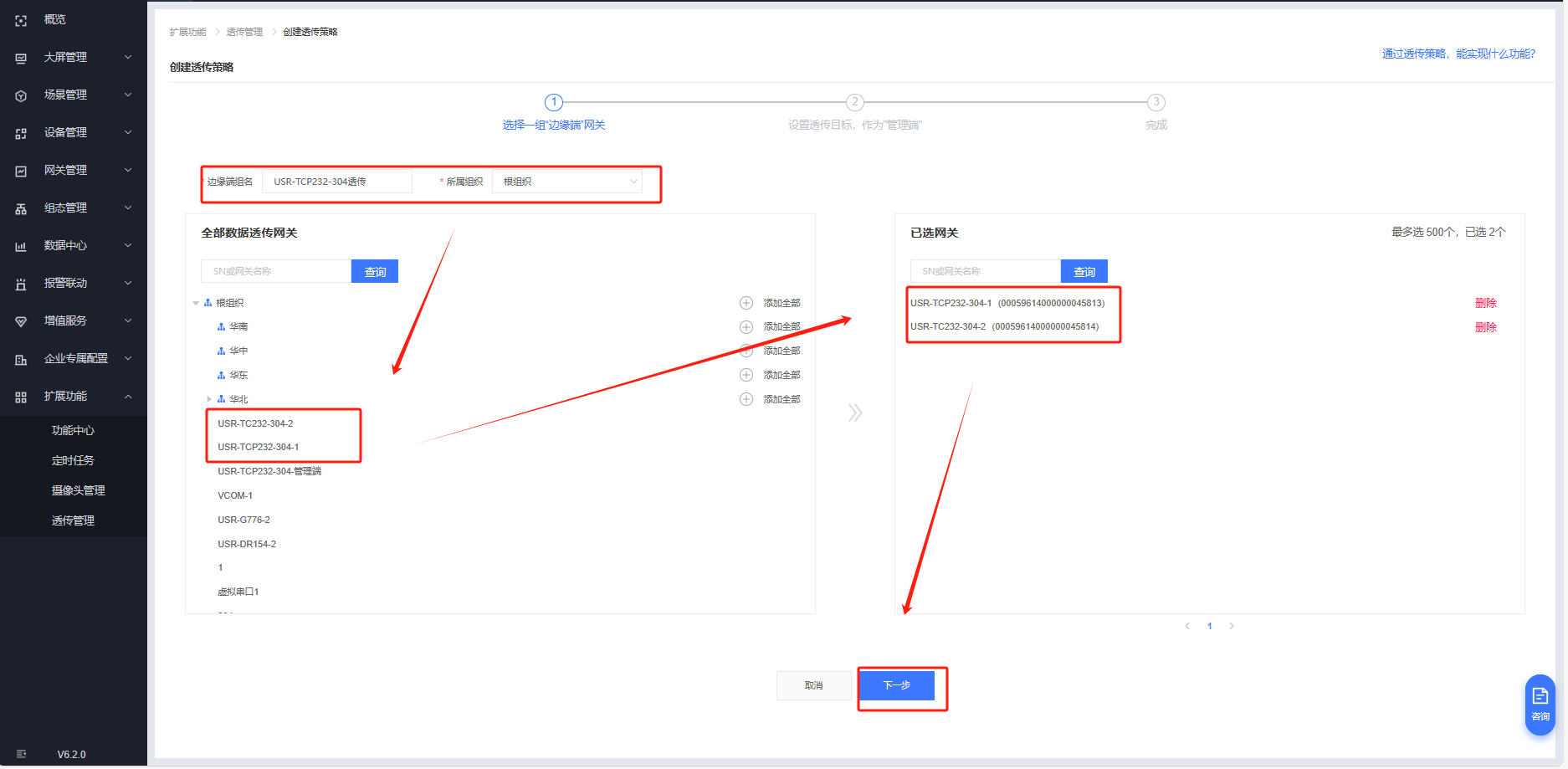

邊緣端命名：USR-TCP232-304透傳；所屬組織：根組織；選擇USR-TCP232-304-1和USR-TCP232-304-2,下一步

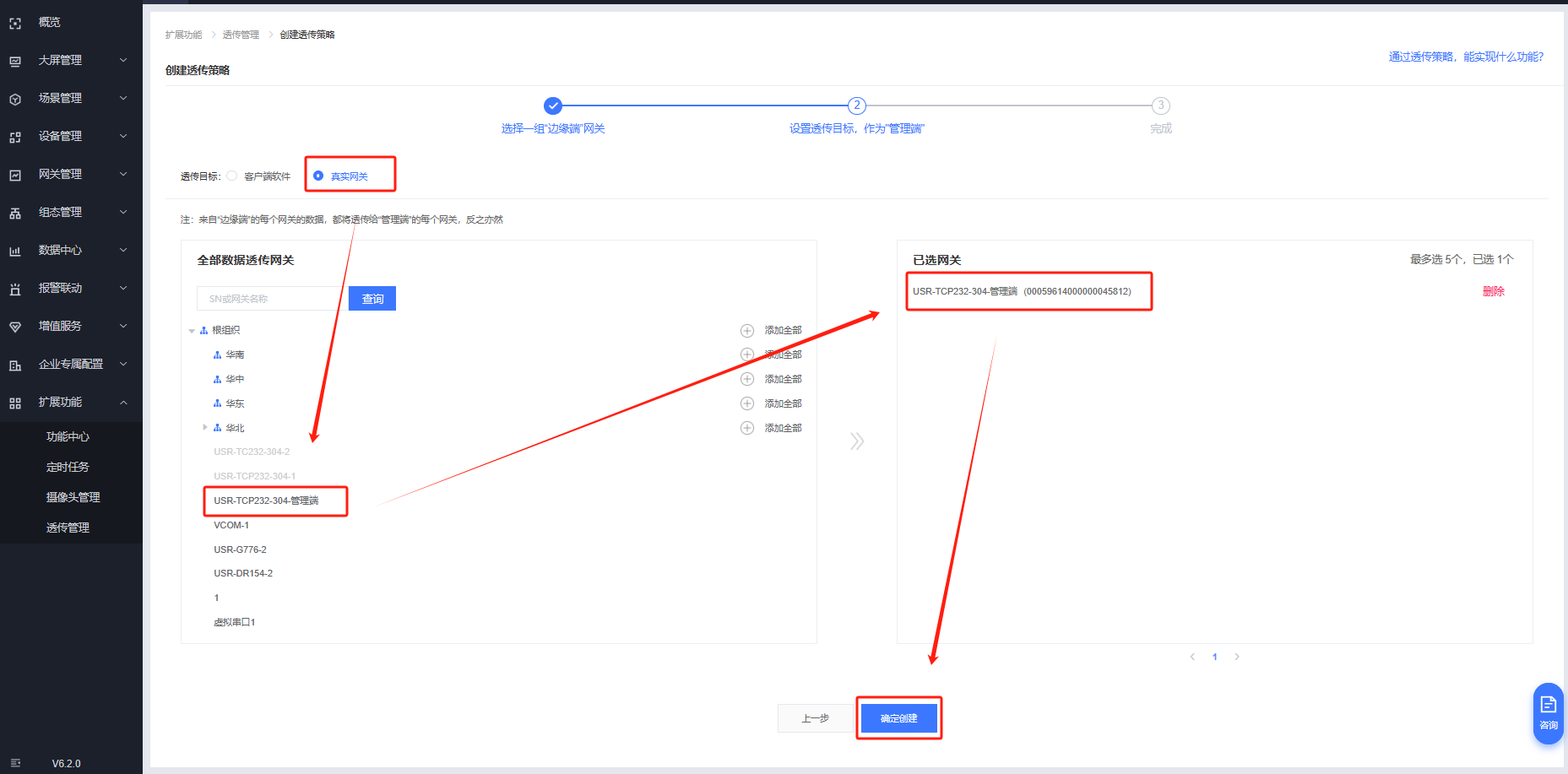

真實網關，選擇USR-TCP232-304-管理端，保存

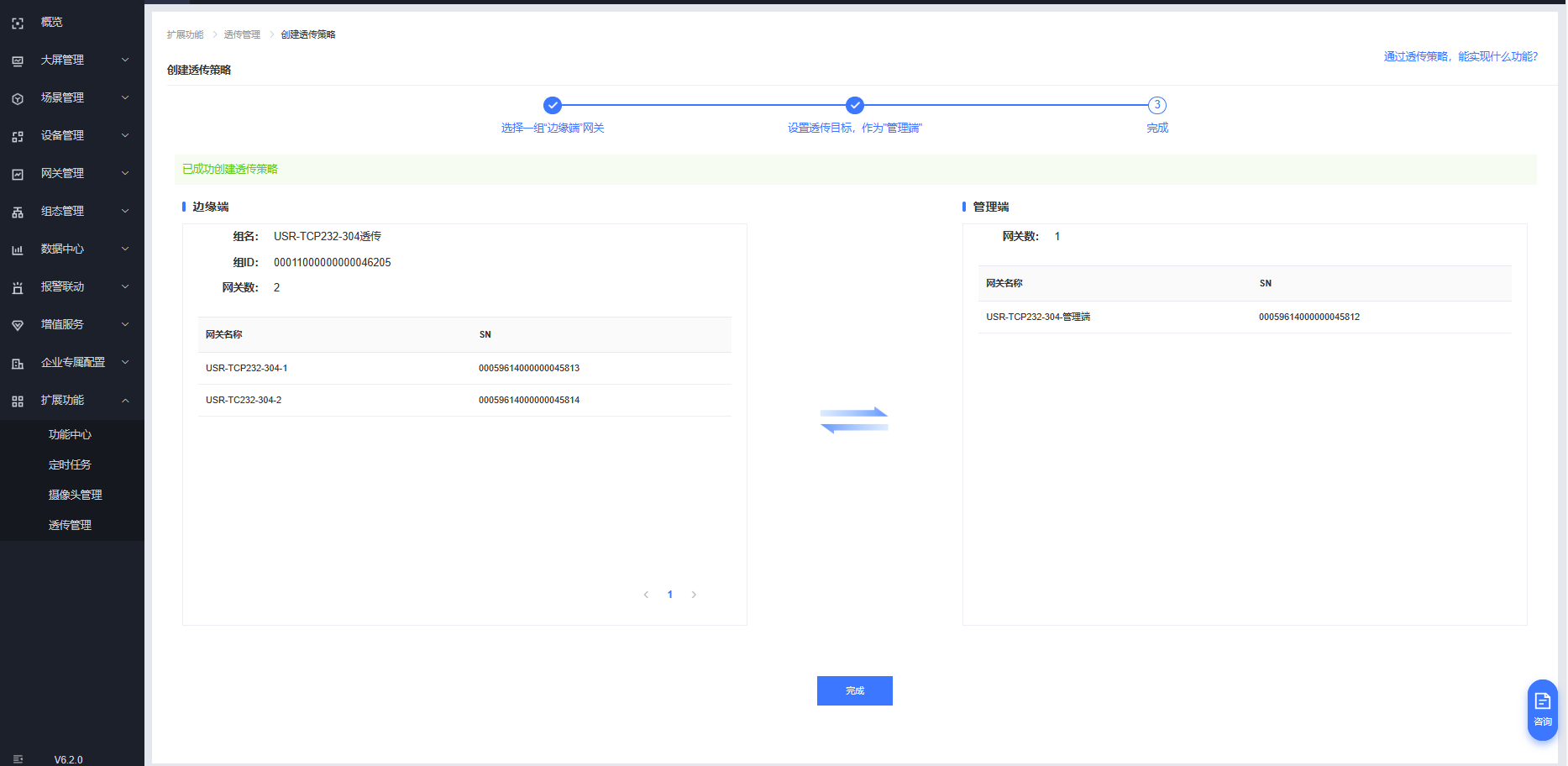

透傳組創建完畢。

四、功能調試

1、功能調試

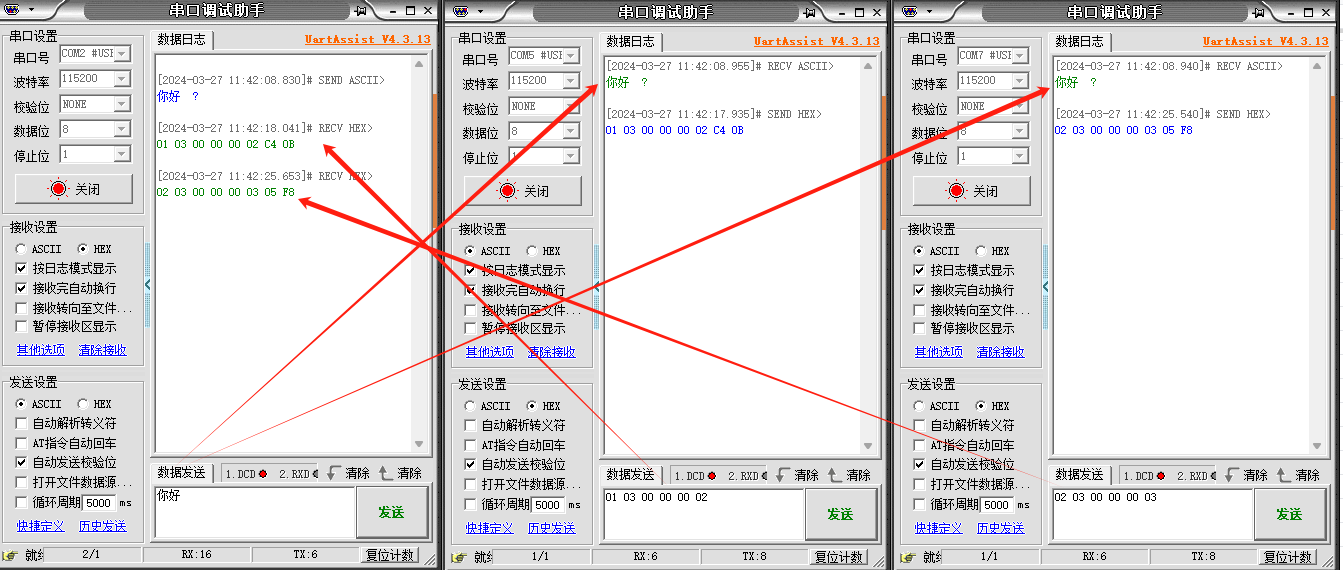

打開三個串口調試助手，分別引用三臺USR-TCP232-304的串口，進行數據互發透傳測試。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-02

審核人：尹叢欣 審核日期：2024-01-10

訂正版本：V1.0 訂正內容：初稿
