一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-306 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

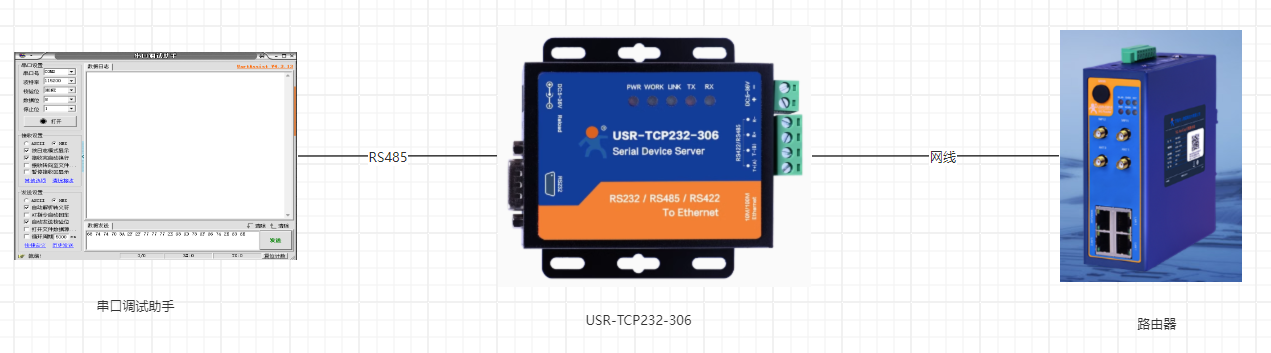

USR-TCP232-306的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、電腦環境參數設置

USR-TCP232-306網口直連電腦，然后產品接12V電源適配器上電。

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-306出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）。

電腦關閉防火墻和殺毒軟件。

2、USR-TCP232-306靜態IP參數設置

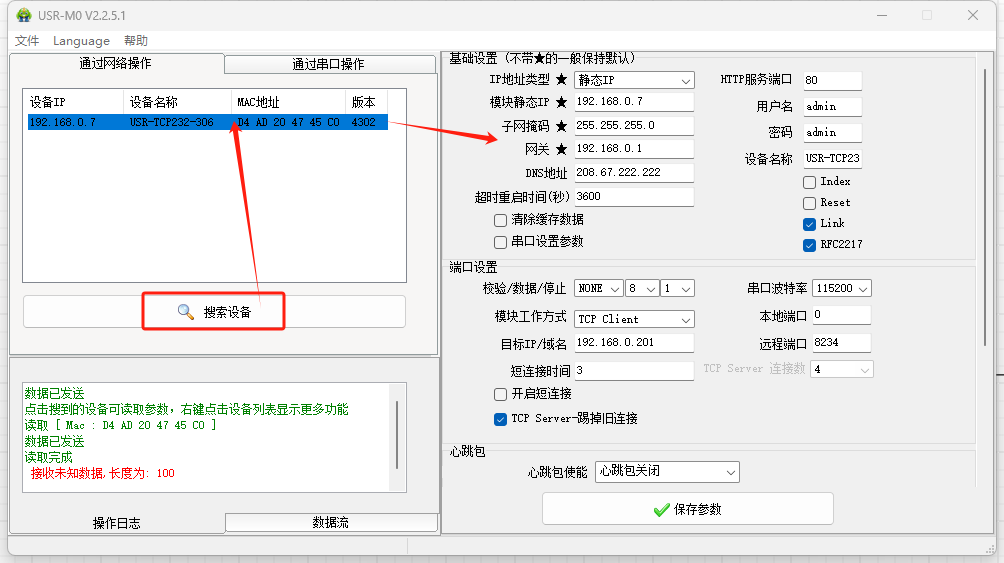

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-306參數。

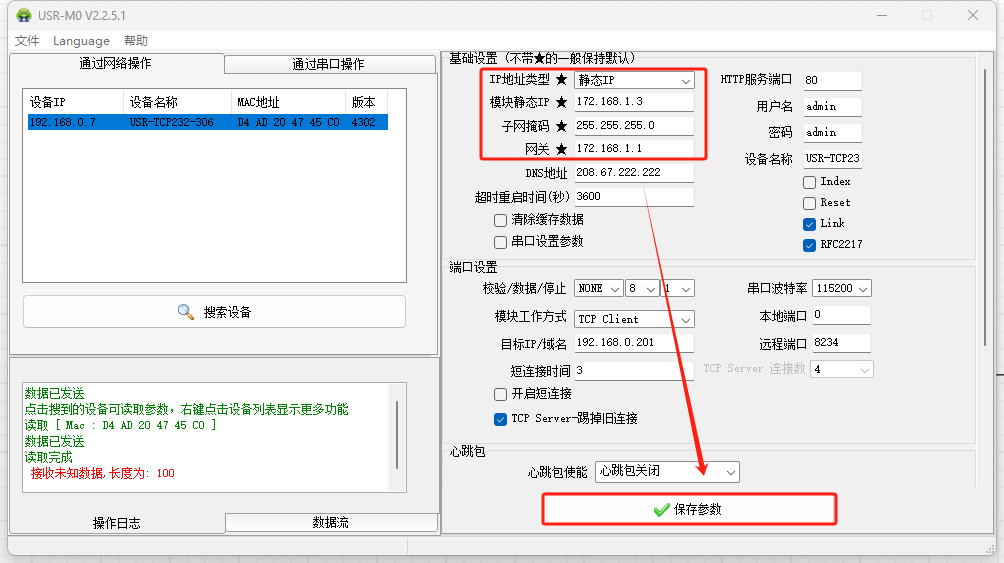

將USR-TCP232-306IP修改為172.168.1.3，子網掩碼255.255.255.0，網關設置為172.168.1.1，點擊保存參數。

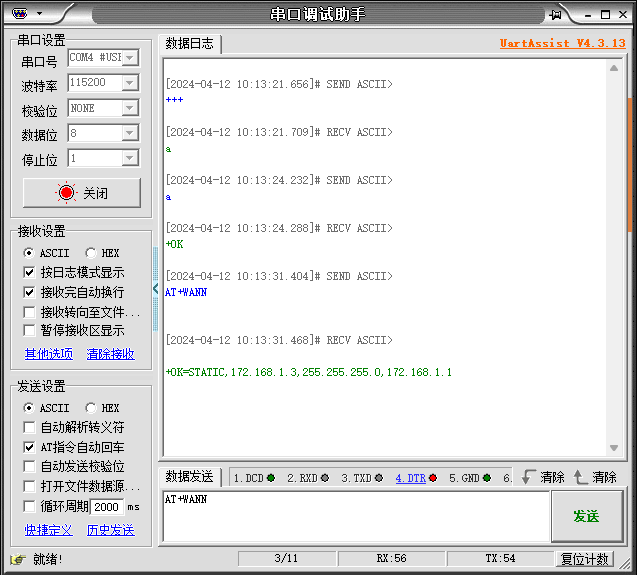

打開一個串口調試助手，用串口AT指令AT+WANN查詢一下當前USR-TCP232-306的IP。

串口參數選擇115200 NONE 8 1 ，發送和接收都勾選ASCLL，打開串口

發送+++

設備反饋a

發送a（設備反饋a之后，需要在3S內發出這個a,才會反饋OK，否則需要重新發送+++）

設備反饋OK

發送AT+WANN，設備反饋當前的IP信息。

注意：每條發出的指令后面都需要加回車換行?。?！

3、USR-TCP232-306DHCP獲取IP參數設置

按住reload鍵，給USR-TCP232-306上電，然后松開reload,給USR-TCP232-306恢復出廠設置。

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-306參數。

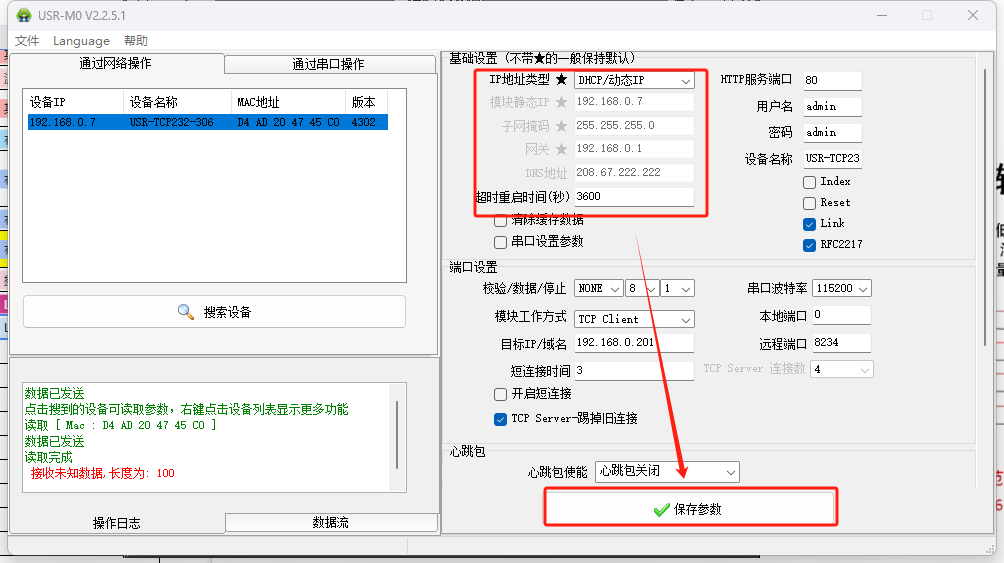

將USR-TCP232-306設置為DHCP，點擊保存參數。

USR-TCP232-306網口通過網線接到路由器上。

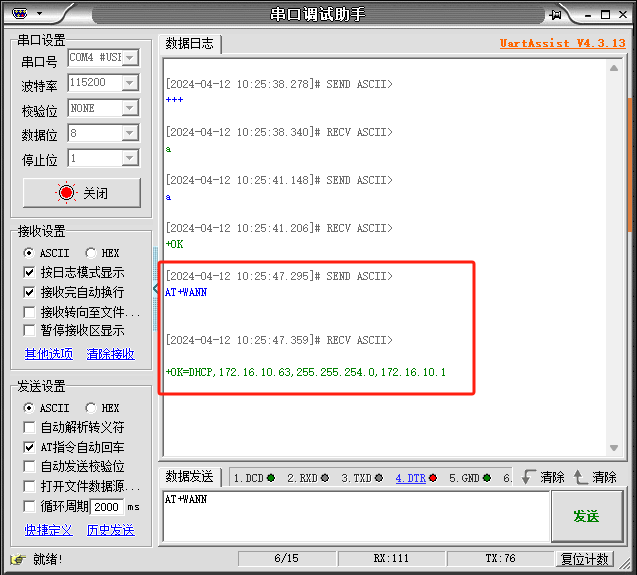

打開一個串口調試助手，用串口AT指令AT+WANN查詢一下當前USR-TCP232-306的IP。

串口參數選擇115200 NONE 8 1 ，發送和接收都勾選ASCLL，打開串口。

發送+++

設備反饋a

發送a（設備反饋a之后，需要在3S內發出這個a,才會反饋OK，否則需要重新發送+++）

設備反饋OK

發送AT+WANN，設備反饋當前的IP信息。

注意：每條發出的指令后面都需要加回車換行?。?！

四、功能調試

1、功能調試

用串口AT指令AT+WANN可以讀到設置的靜態IP和DHCP的信息。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-12

審核人：尹叢欣 審核日期：2024-04-30

訂正版本：V1.0 訂正內容：初稿
