分類
|
參數
|
數值
|
|
供電參數
|
工作電壓
|
DC 5.0～7.0 V，標準5.5*2.1火車頭供電
|
|
工作電流
|
進口芯：150mA@5V 國產芯：97mA@5V
|
|
硬件接口
|
網口規格
|

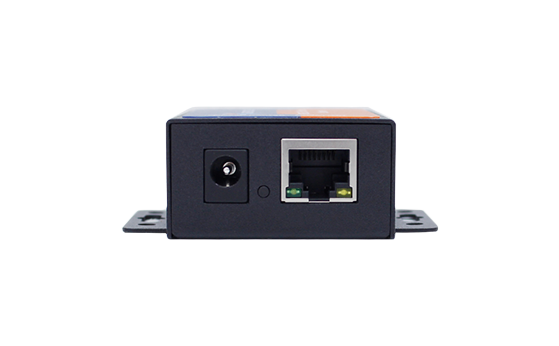

RJ45、10/100Mbps、交叉直連自適應
|
|
串口數
|

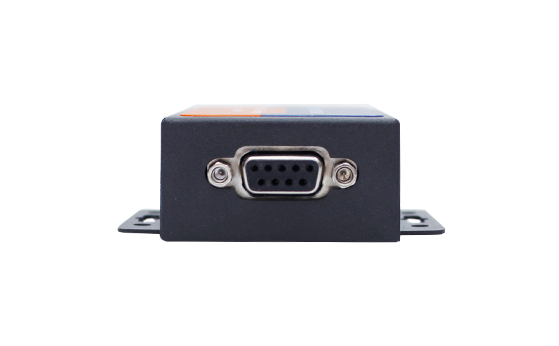

RS232*1（DB9針）
|
|
串口波特率
|
600-230.4K（bps）
|
|
數據位
|
進口芯：5、6、7、8；國產芯：7、8
|
|
校驗位
|
進口芯：None、Odd、Even、Mark、Space
國產芯：數據位為7位時，支持Odd、Even、Mark、Space；
數據位為8位時，支持None、Odd、Even 。
|
|
其他
|
一鍵恢復出廠設置按鍵
|
|

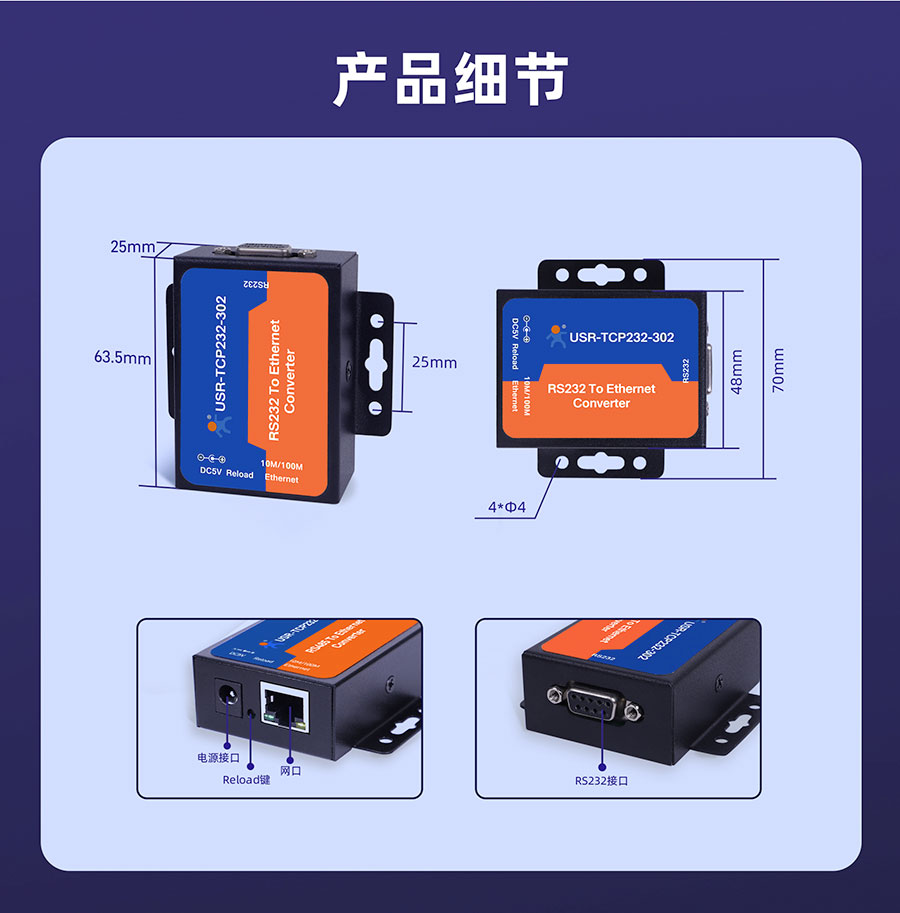

產品尺寸
|
規格(L*W*H)
|
66.3×70.0×25.0mm
|
|
安裝方式
|
掛耳式安裝
|
|
工作環境
|
工作溫度
|
-40～85℃（國產芯）
|
|
存儲溫度
|
-40～105℃
|
|
工作濕度
|
5%～95% RH(無凝露)
|
|
存儲濕度
|
5%～95% RH(無凝露)
|
|
軟件參數
|
網絡協議
|
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
|
|
IP獲取方式
|
靜態IP、DHCP
|
|
域名解析
|
支持,可自定義DNS服務器地址
|
|
用戶配置
|
軟件配置，網頁配置，AT指令配置
|
|
工作模式
|

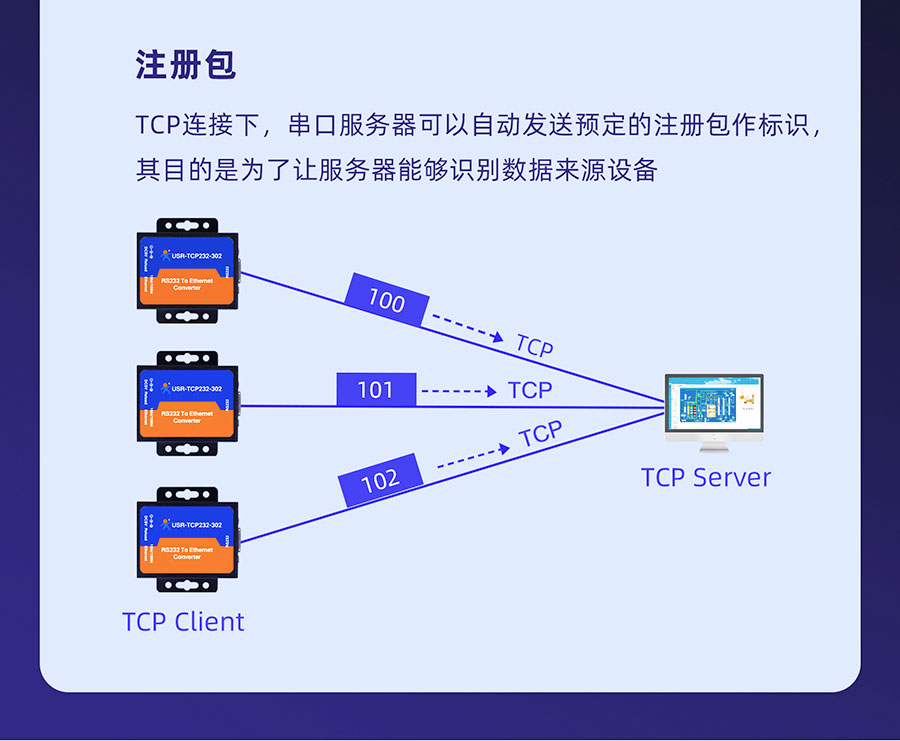

TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client
|
|

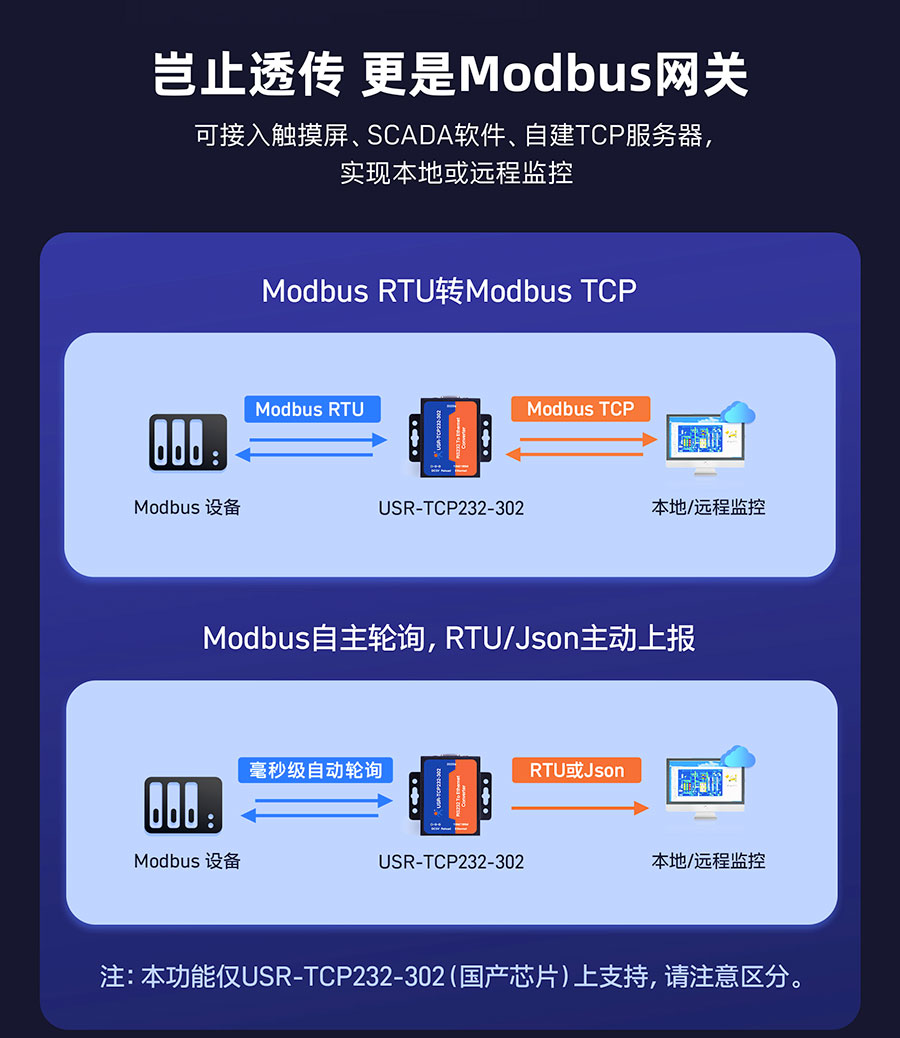

Modbus網關
|
支持ModbusRTU和ModbusTCP協議互轉；
支持指令自動輪詢，最多5條，可選透傳/JSON協議上報
注：此功能近國產芯片方案支持，請注意區分
|
|
TCP Server連接
|
支持最多16路TCP連接（可自定義）
|
|
TCP Server連接
|
支持最多16路TCP連接（可自定義）
|
|
網絡緩存
|
發送：6Kbyte；接收：4Kbyte（進口芯），6Kbyte（國產芯）
|
|
串口緩存
|
接收：2Kbyte（進口芯），1Kbyte（國產芯）
|
|
平均傳輸延時
|
<10ms
|
|
配套軟件
|

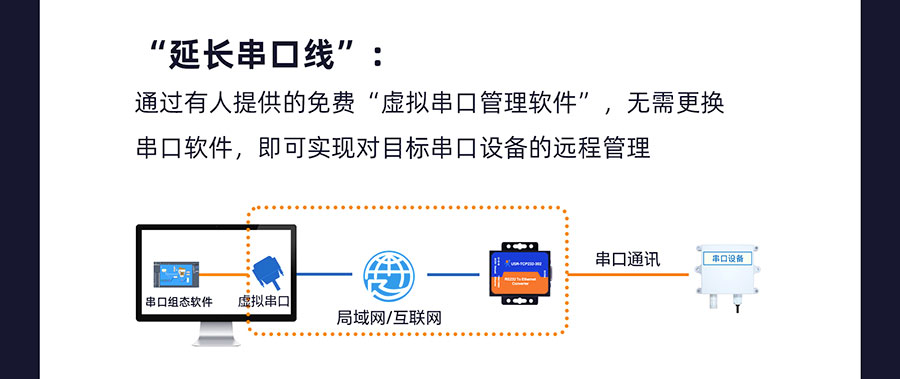

虛擬串口、有人云、參數設置軟件
|
|
打包機制
|
4字節打包時間，400字節的打包長度
|
|
特色功能
|
類RFC2217、短鏈接、超時無數據重啟
|
|
其他
|
防護等級
|
進口芯：EMC 3級（含靜電、浪涌、電快速脈沖群）
國產芯：EMC 2級（含靜電、浪涌、電快速脈沖群）
|
