一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-302 產品 1臺

5V電源適配器 1個

USB-RS232串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

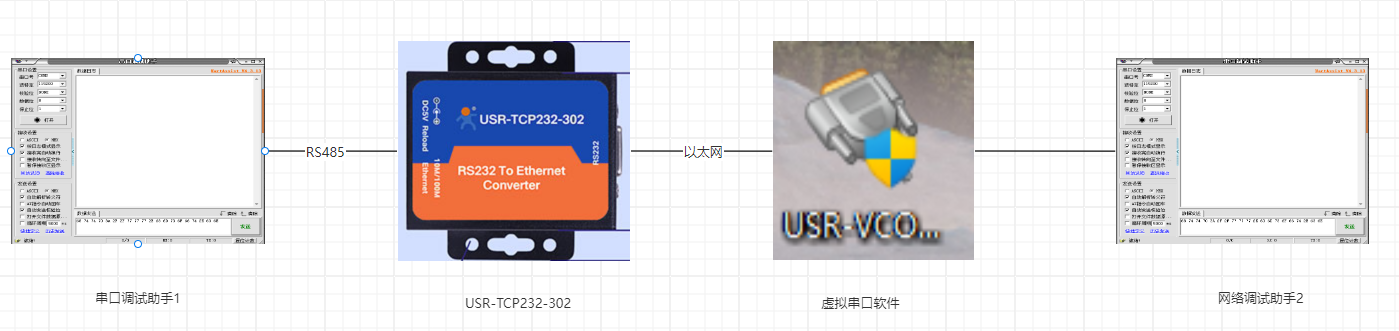

USR-TCP232-302 的232串口接USB-RS232串口線到電腦USB口,網口通過網線直連電腦，然后產品接5V電源適配器上電。

電腦打開設置軟件。

附圖：

三、產品參數設置

1、電腦環境參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-302出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）

電腦關閉防火墻和殺毒軟件

2、USR-TCP232-302參數設置

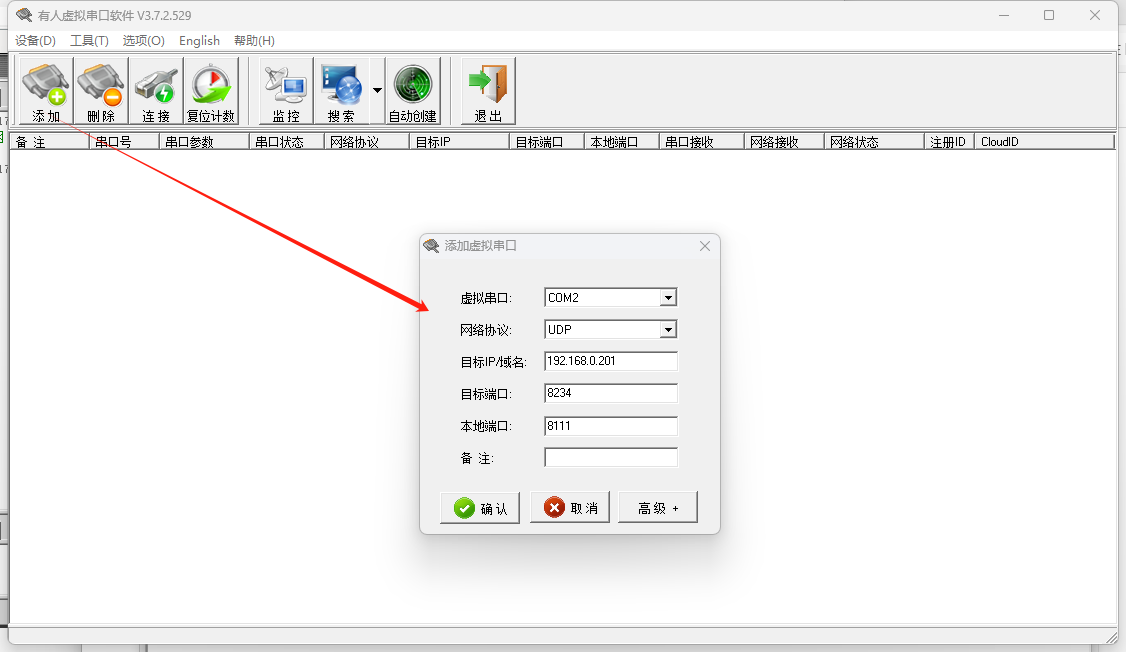

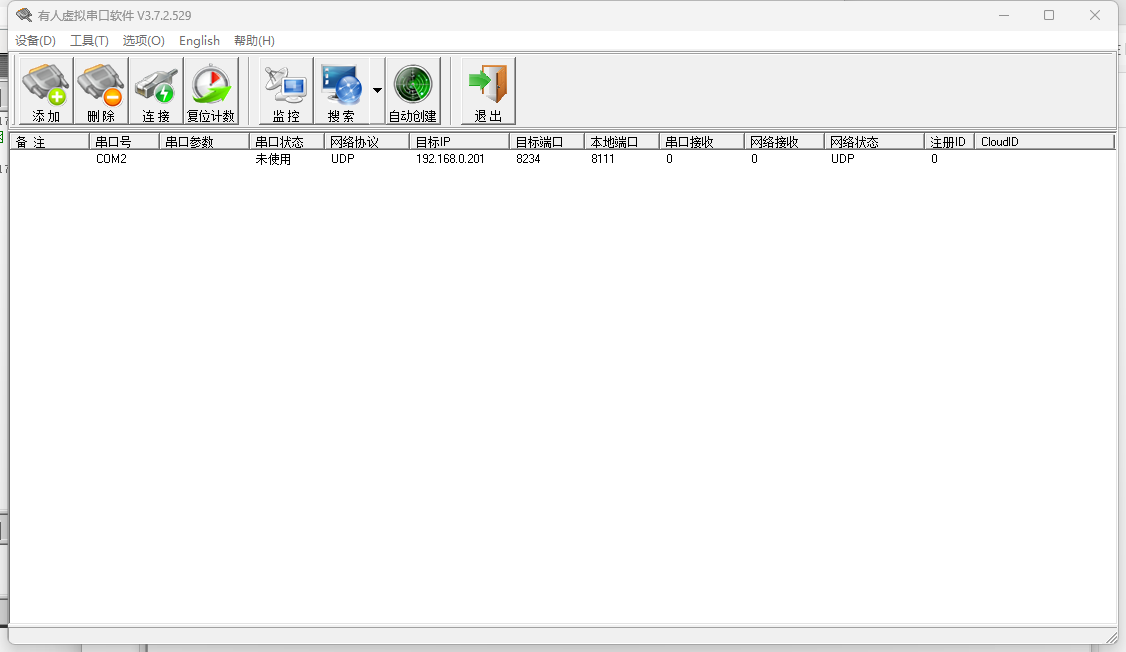

電腦打開虛擬串口軟件V3.7.2.529，添加虛擬串口，選擇COM2，網絡協議UDP（目標IP填寫server自身的IP192.168.0.201，或者是不填），目標端口號8234，本地端口號8111，點擊確定。

3、USR-TCP232-302參數設置

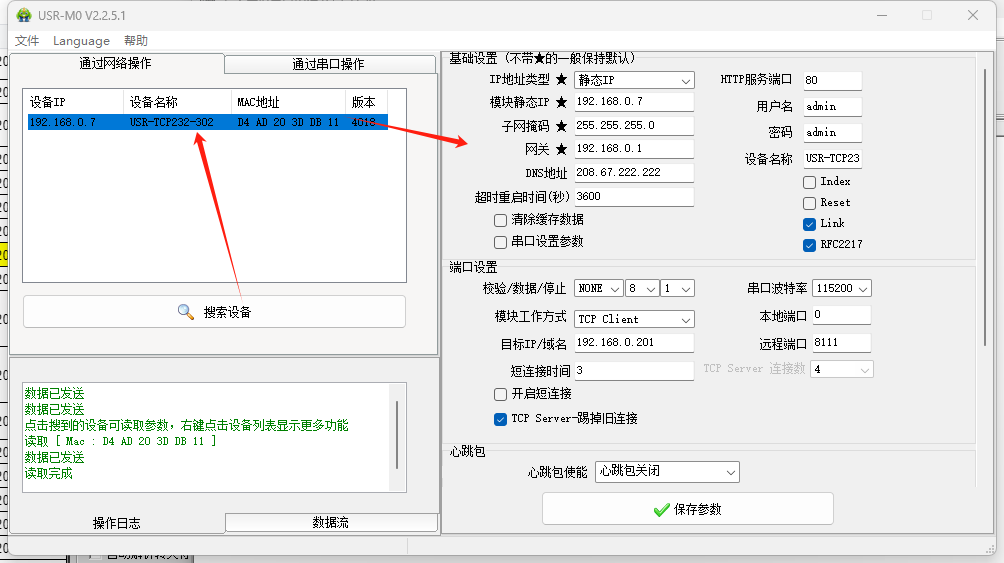

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-302參數。

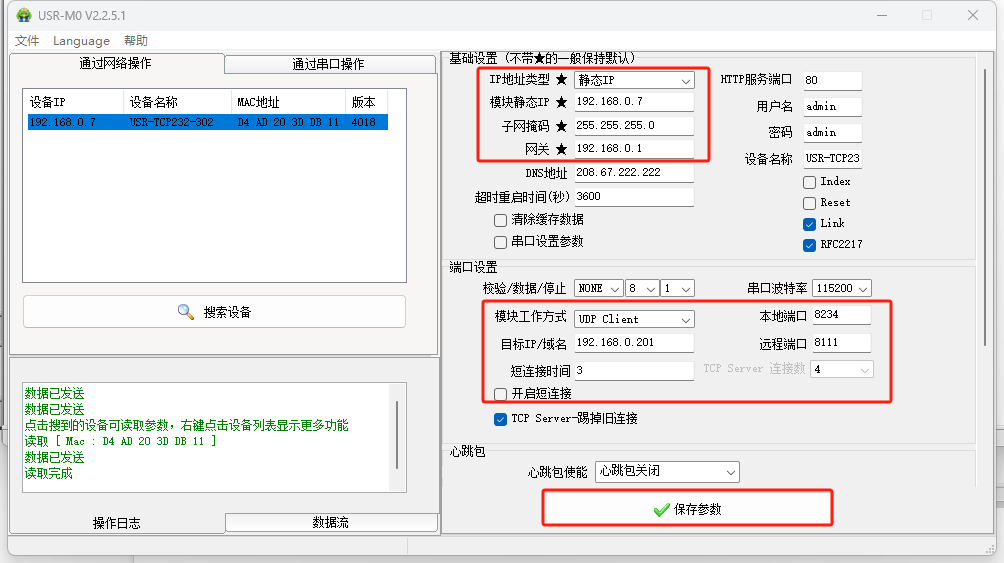

USR-TCP232-302IP信息保持默認的192.168.0.7即可。模塊工作方式設置為UDP Client,本地端口號8234，目標IP/域名192.168.0.201，遠程端口號8111，關閉短鏈接。保存參數。

四、功能調試

1、功能調試

打開兩個串口調試助手，分別引用虛擬串口和232轉換器的COM口進行數據交互測試。

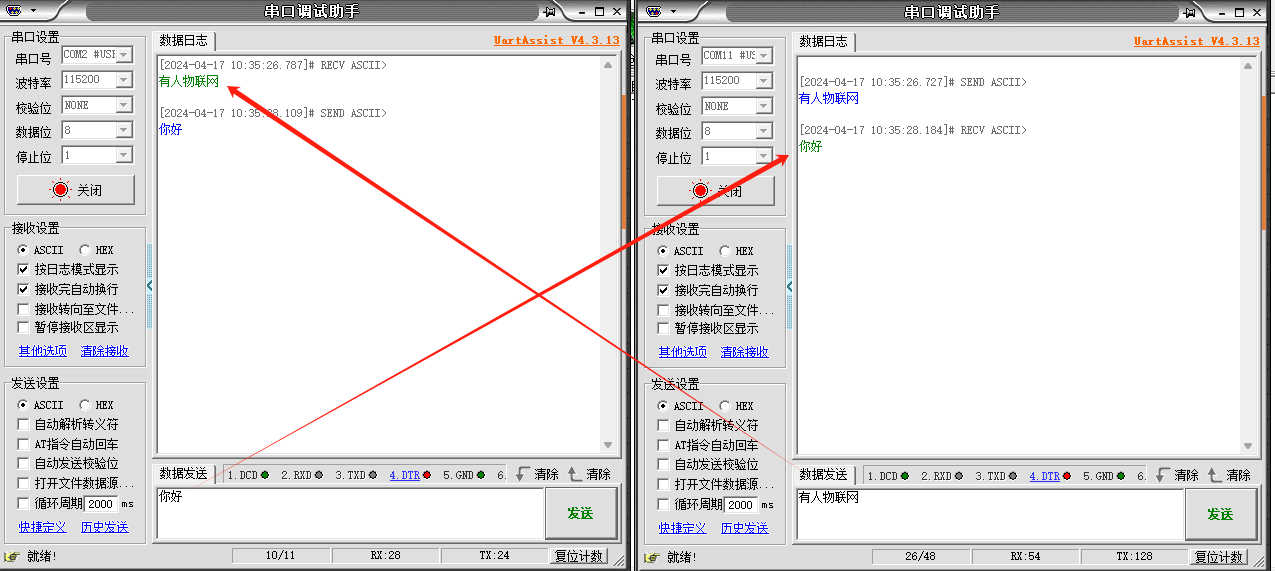

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-17

審核人：尹叢欣 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
