分類
|
參數項
|
數值
|
|
供電參數
|
工作電壓
|
DC5.0～24.0 V
|
|
工作電流
|
97mA@5V
|
|
供電方式
|

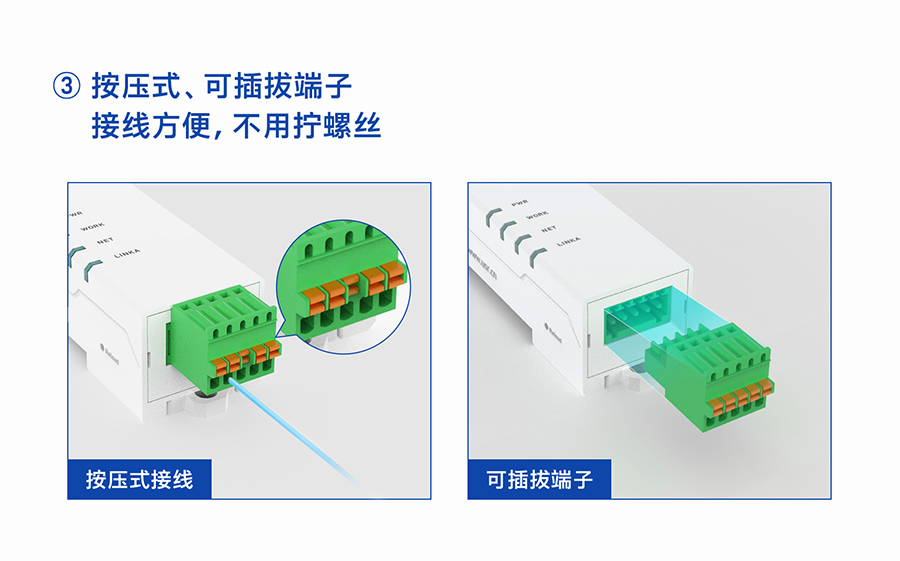

按壓式端子接線
|
|
硬件接口
|
網口規格
|

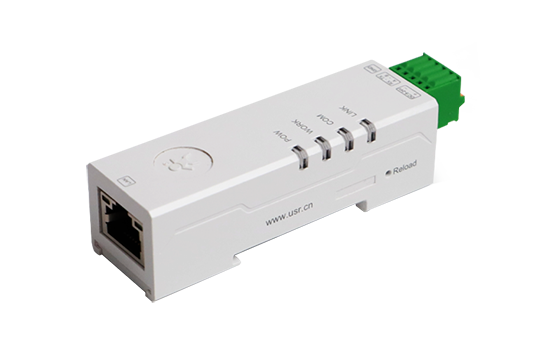

RJ45、10/100Mbps、交叉直連自適應
|
|
串口數
|
DR132：RS232*1
DR134：RS485*1
|
|
串口波特率
|
600-230.4K（bps）
|
|
數據位
|
7、8
|
|
校驗位
|
數據位為7位時，支持Odd、Even、Mark、Space；
數據位為8位時，支持None、Odd、Even
|
|
其他
|

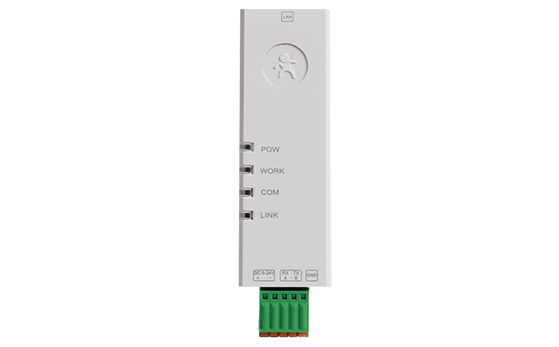

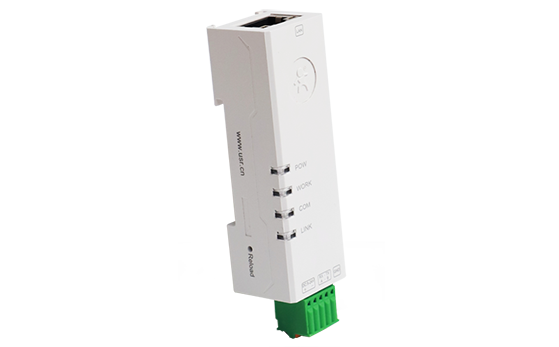

一鍵恢復出廠設置按鍵、指示燈（POW、WORK、COM、LINK）
|
|
產品尺寸
|
規格(L*W*H)
|

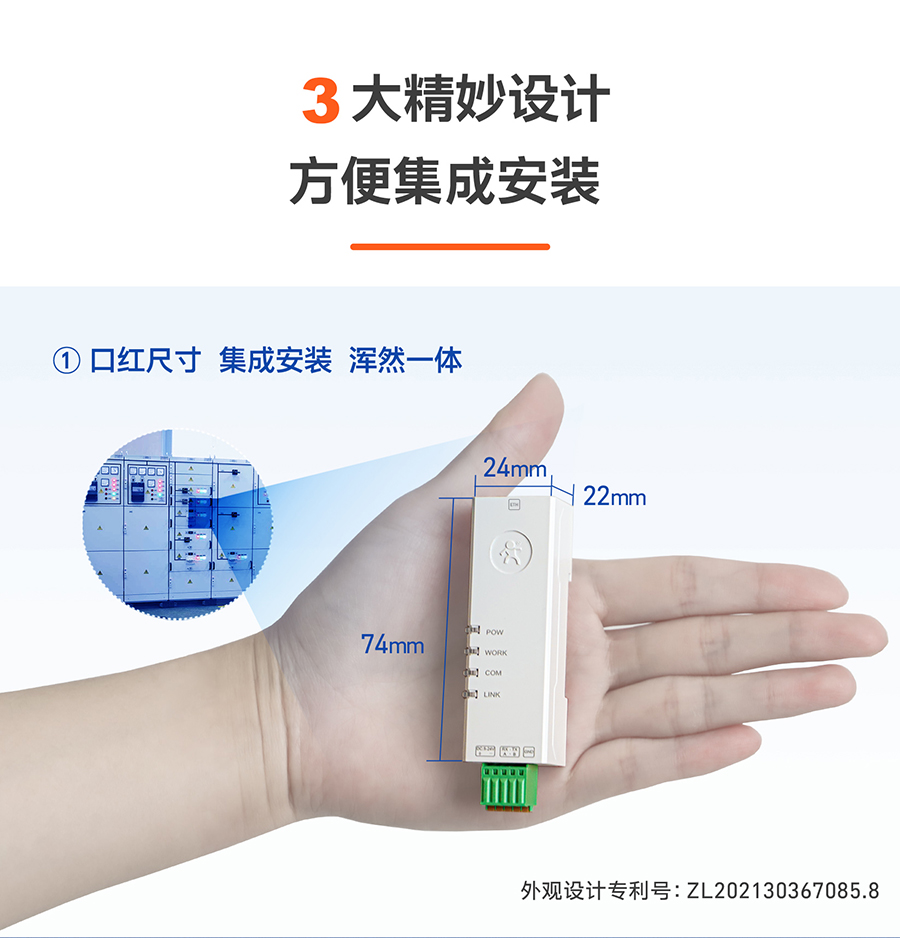

74*24*22mm（長* 寬* 高，不含端子）
|
|
安裝方式
|

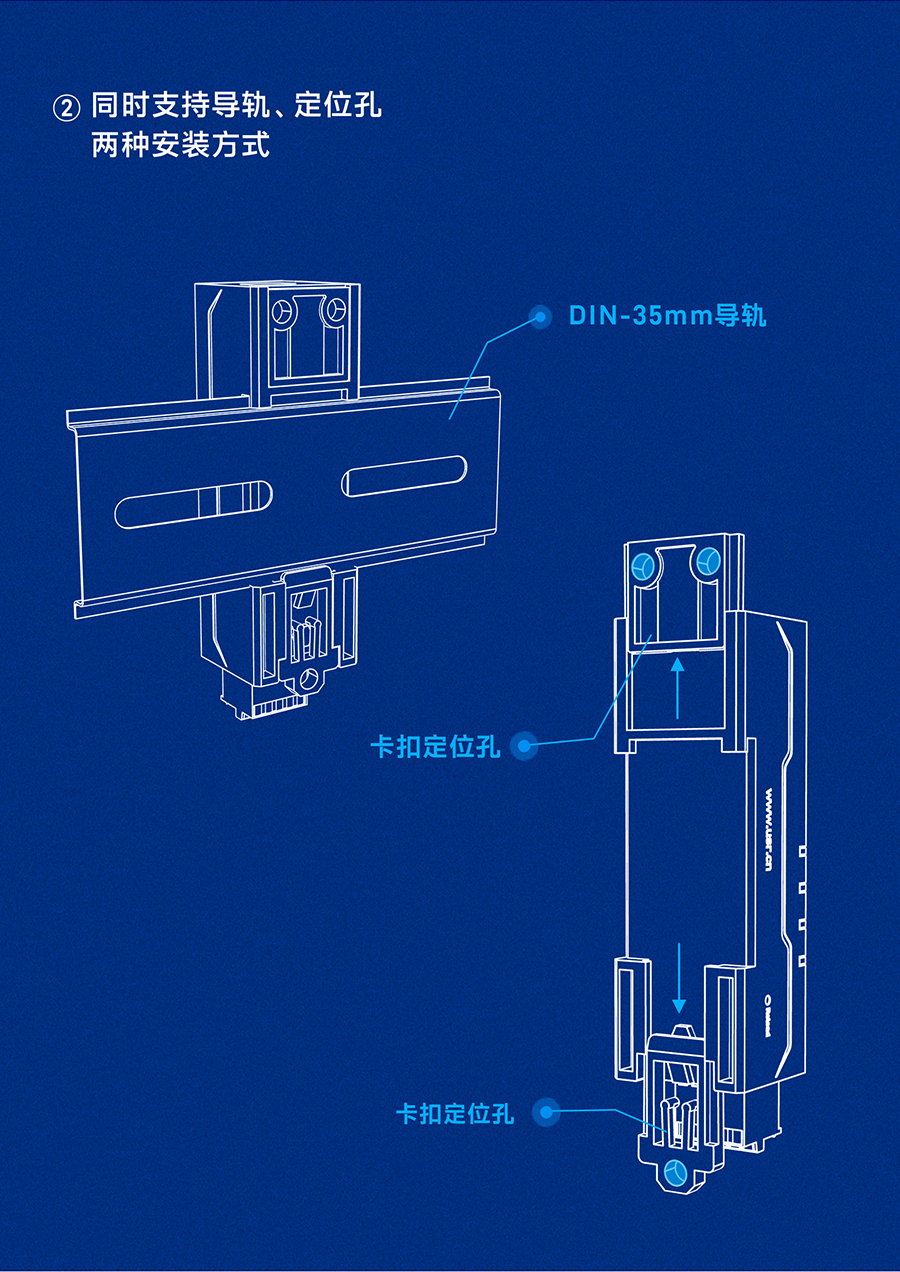

導軌式安裝
|
|
工作環境
|
工作溫度
|
-40～85℃
|
|
存儲溫度
|
-40～105℃
|
|
工作濕度
|
5%～95% RH(無凝露)
|
|
存儲濕度
|
5%～95% RH(無凝露)
|
|
防護等級
|
靜電：接觸放電4KV，空氣放電4KV
浪涌：電源1KV，網口串口1KV
電快速脈沖群：電源1KV，網口串口500V
|
|
軟件功能
|
網絡協議
|
IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
|
|
IP獲取方式
|
靜態IP、DHCP
|
|
域名解析
|
支持,可自定義DNS服務器地址
|
|
用戶配置
|
上位機工具配置，AT指令配置
|
|
工作模式
|
TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client
|
|

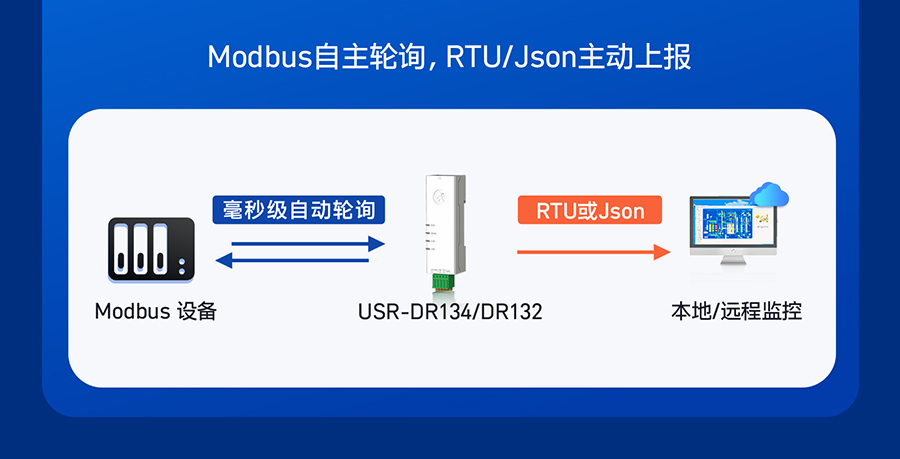

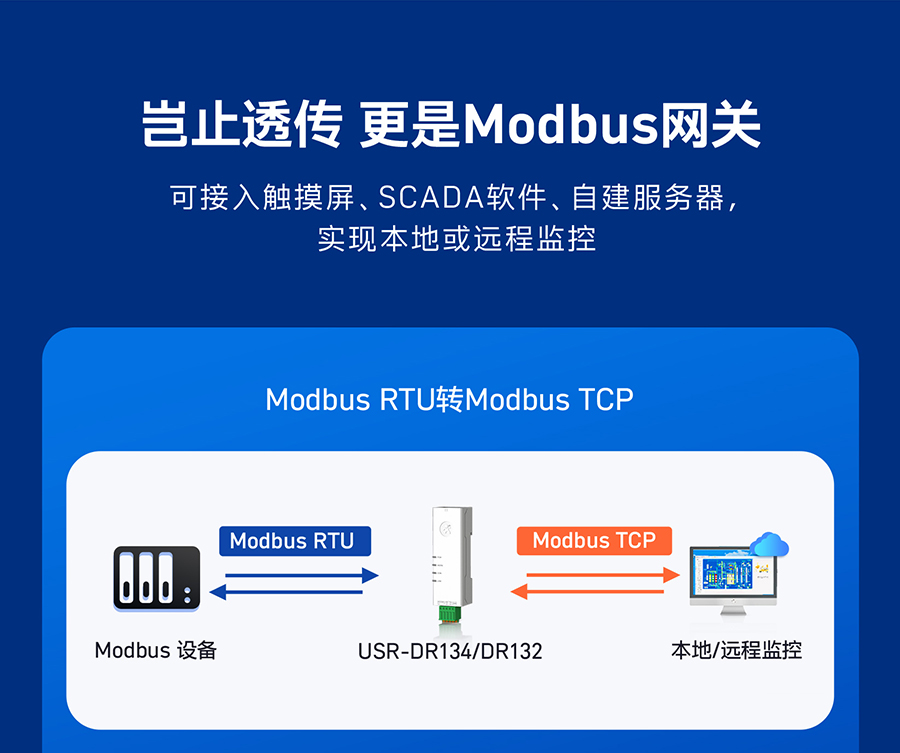

Modbus網關
|
支持ModbusRTU和ModbusTCP協議互轉；
支持指令自動輪詢，最多5條，可選透傳/JSON協議上報
|
|
TCP Server連接
|
支持最多16路TCP連接（可自定義）
|
|
網絡緩存
|
發送：6Kbyte；接收：6Kbyte
|
|
串口緩存
|
接收：1Kbyte
|
|
配套軟件
|

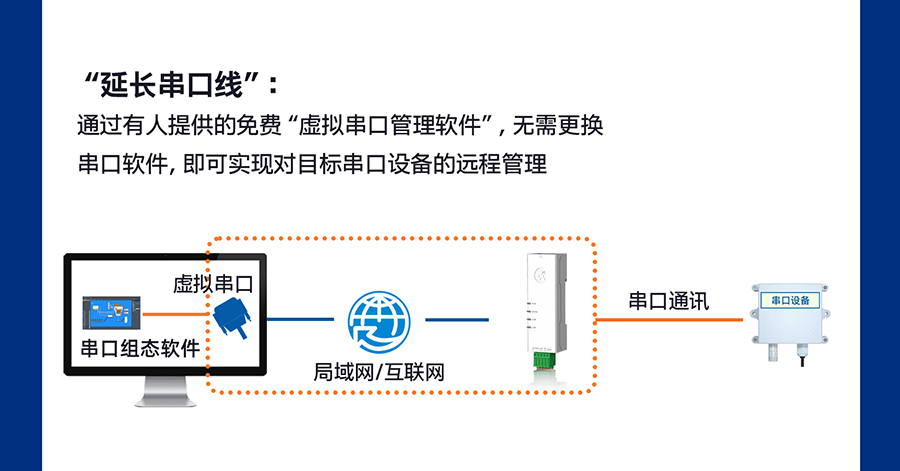

虛擬串口、有人云、參數設置軟件
|
|
打包機制
|
4字節打包時間，400字節的打包長度
|
|
特色功能
|
類RFC2217、短鏈接、超時無數據重啟
|
