一、資料下載
1、DR134說明書：http://imbacareer.com.cn/Download/1387.html
2、DR134設置軟件：http://imbacareer.com.cn/Download/257.html
3、DR134 AT指令集：http://imbacareer.com.cn/Download/1388.html
4、串口調試助手：https://www.cmsoft.cn/resource/101.html
二、準備工作
1、USR-DR134產品 數量1個
2、電源適配器 12V 數量1個
3、網線1根
4、電腦 數量1臺
5、USR-RS485調試線 一根
三、連接框圖
終端串口設備（比如：傳感器）--DR134--虛擬串口----上位機
說明：本案例中，串口設備和上位機均使用串口調試助手軟件模擬來測試。
硬件連接：將DR134設備采用12v電源適配器供電，串口端使用usb轉485的串口線連接電腦。設備的網口直連電腦。
四、準備工作

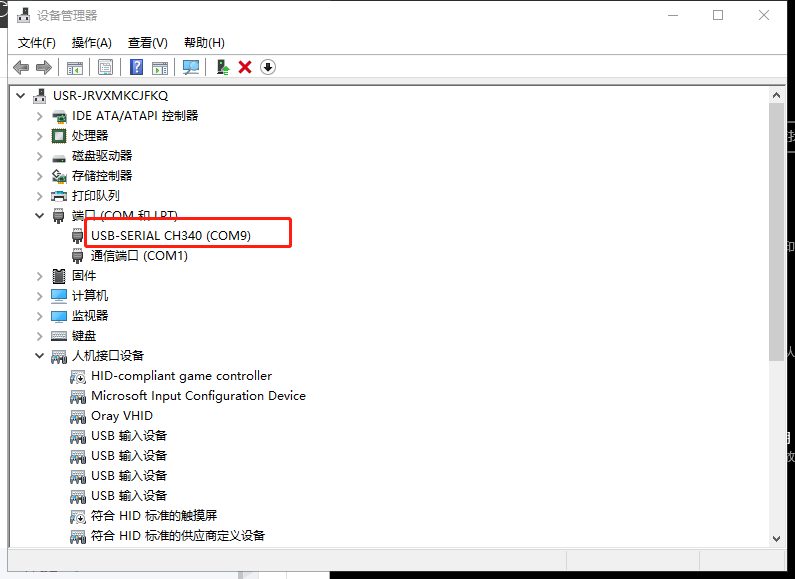

1、電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-DR134鏈接RS485串口線COM口號。

2、點擊控制面板下面的以太網卡，將電腦的以太網ip地址修改為和設備同一個網段的ip。

五、參數配置

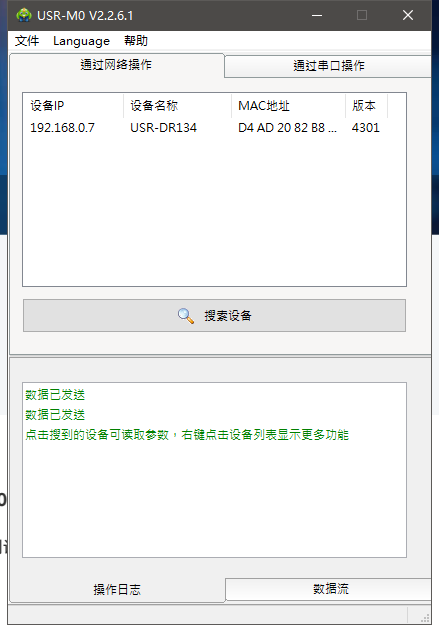

1、下載并打開DR134的設置軟件，點擊搜索，此時可以看到設備默認ip地址：192.168.0.7。雙擊ip地址在右側可以看到參數配置界面。

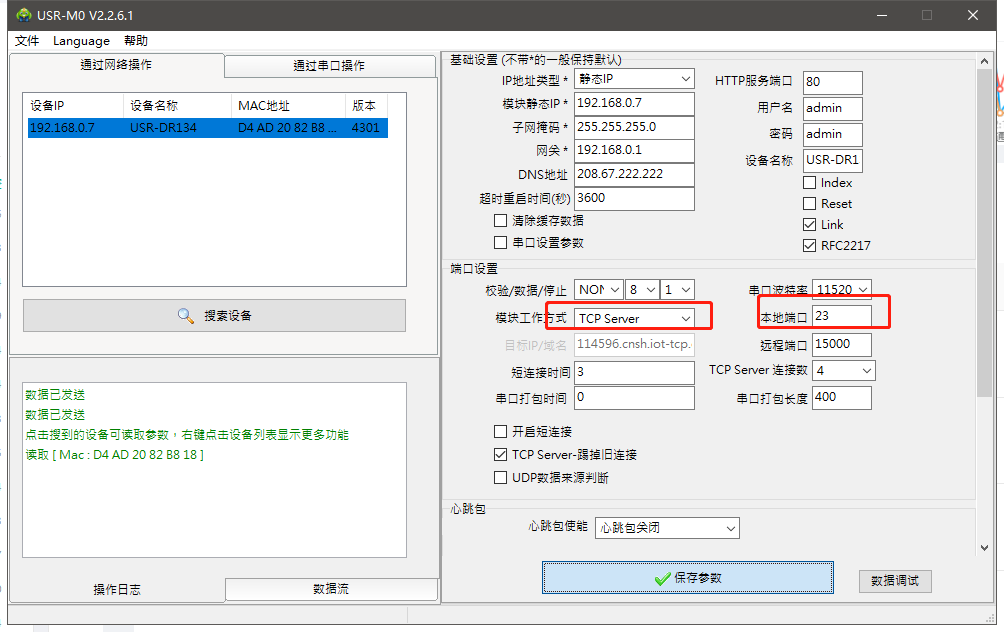

2、將設備工作方式修改為TCP sever，本地端口號：23（可以自定義）。點擊保存參數。
注：DR134設備的串口波特率、數據位、停止位、校驗位需要和實際485設備做匹配。
DR134支持tcp client與tcp sever兩種模式。如果虛擬串口的工作模式為TCP sever 那么DR134就要做tcp client將sever端的ip地址以及端口號配置到串口服務器中進行連接。如果虛擬串口工作模式設置為：TCP client 那么DR134就要做tcp sever，需要配置本地端口號，等待其他的客戶端來連接。
六、虛擬串口參數配置

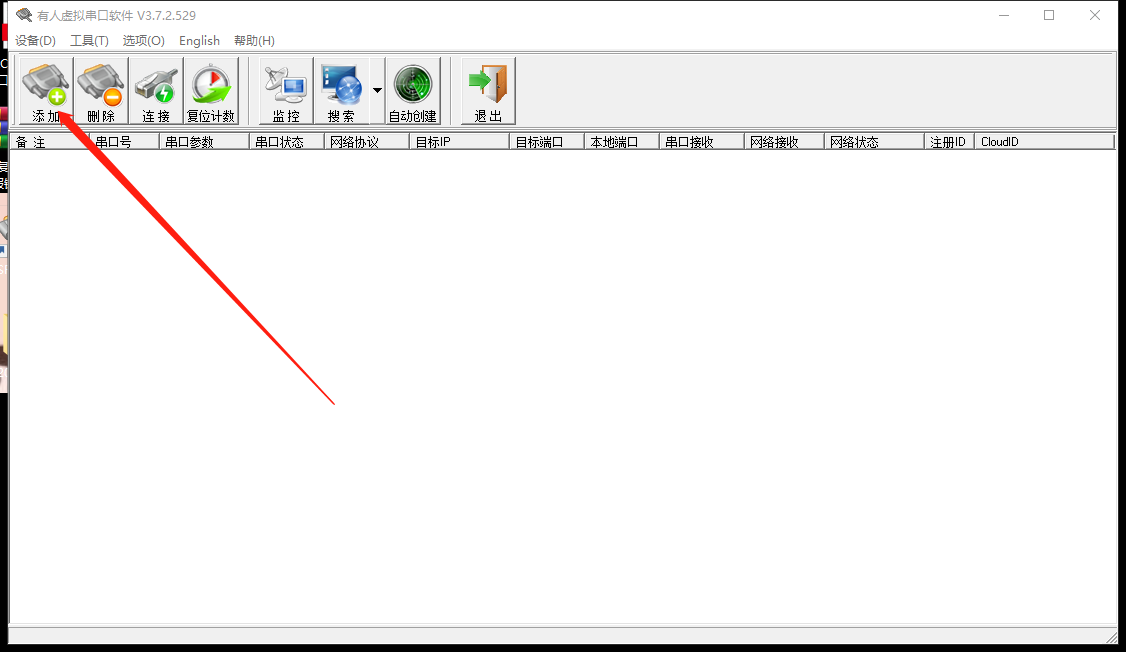

1、下載并打開虛擬串口軟件，點擊左上角的添加按鈕。

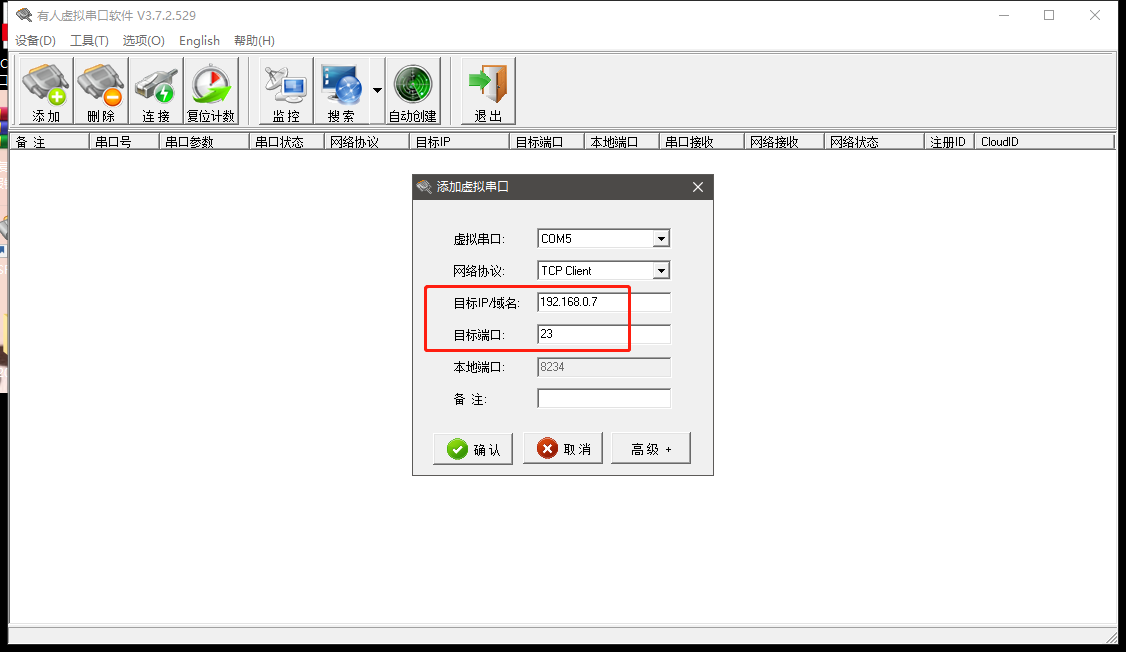

2、設置虛擬串口的工作模式為TCP client 連接目標ip填寫DR134的ip地址。目標端口填寫DR134的本地端口號

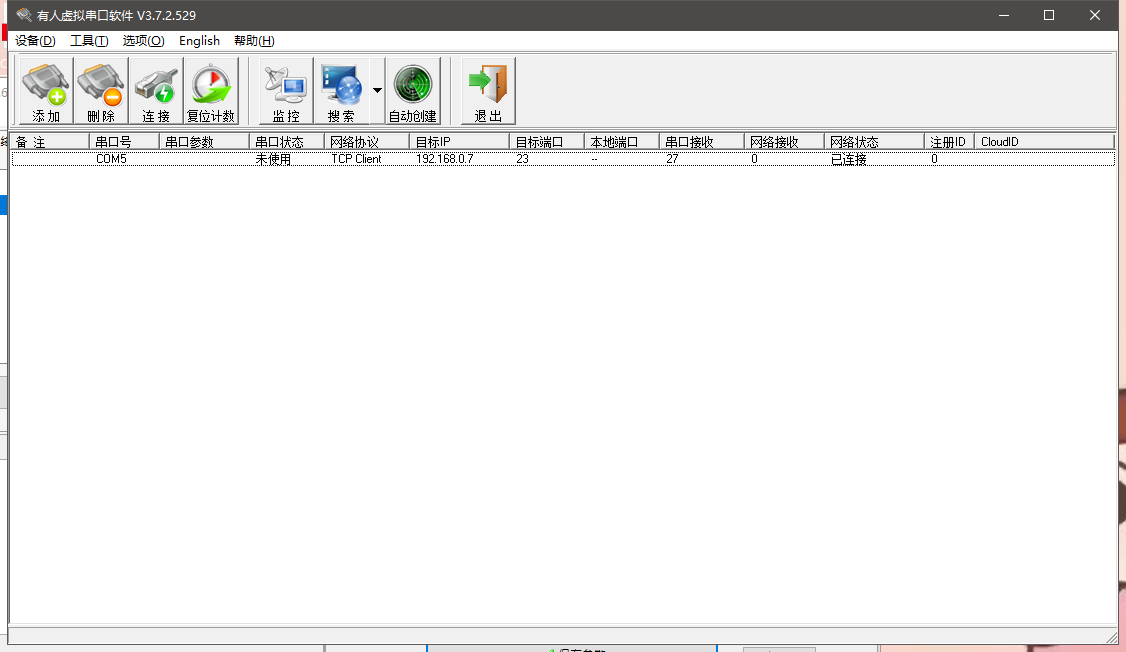

3、點擊確定后，可以看到虛擬串口網絡連接狀態顯示已連接。

七、數據測試

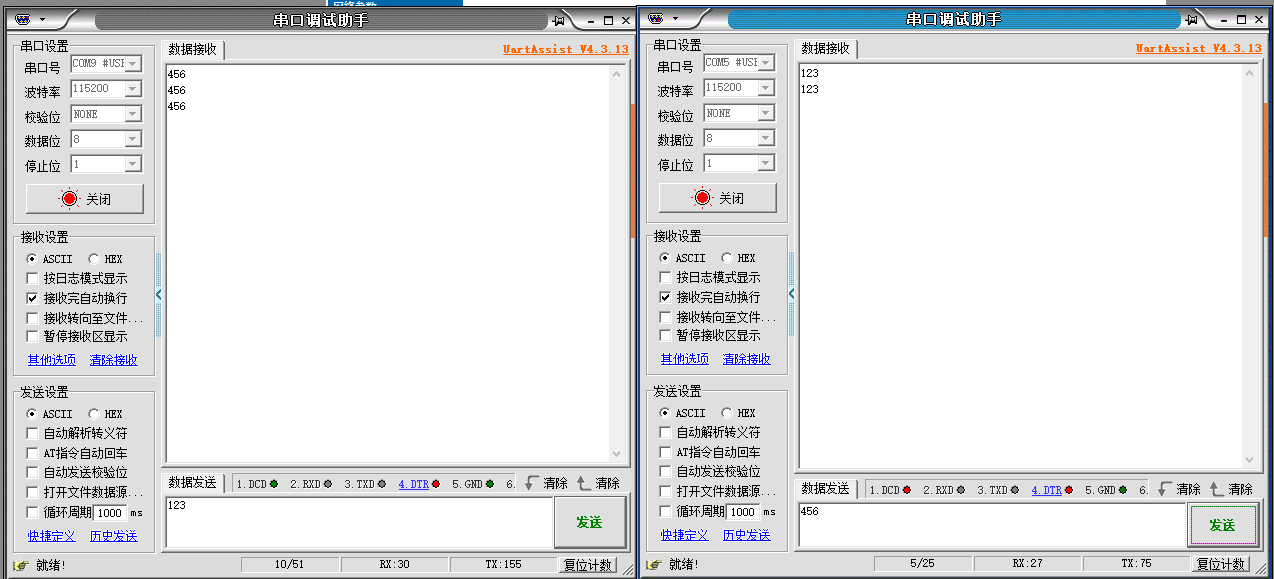

下載并打開兩個串口調試助手，一個串口助手調用設備管理器中生成的com口，用來模擬485串口設備，一個串口助手調用虛擬串口的com口，用來模擬485的上位機?？匆豢吹絻蓚€串口助手可以互發數據。
注：如果是接實際485設備，電腦設備管理器不會生成對應的com口。



撰寫人：霍工
