一、資料下載
1、DR134說明書：http://imbacareer.com.cn/Download/1387.html
2、DR134設置軟件：http://imbacareer.com.cn/Download/257.html
3、DR134 AT指令集：http://imbacareer.com.cn/Download/1388.html
二、準備工作
1、USR-DR134產品 數量1個
2、電源適配器 12V 數量1個
3、網線1根
4、電腦 數量1臺
5、USR-RS485調試線 一根
三、連接框圖
終端串口設備（比如：傳感器）--DR134--上位機
說明：本案例中，串口設備使用modbus slave軟件模擬來測試，上位機使用modbus poll軟件模擬。
硬件連接：將DR134設備采用12v電源適配器供電，串口端使用usb轉485的串口線連接電腦。設備的網口直連電腦。
四、準備工作

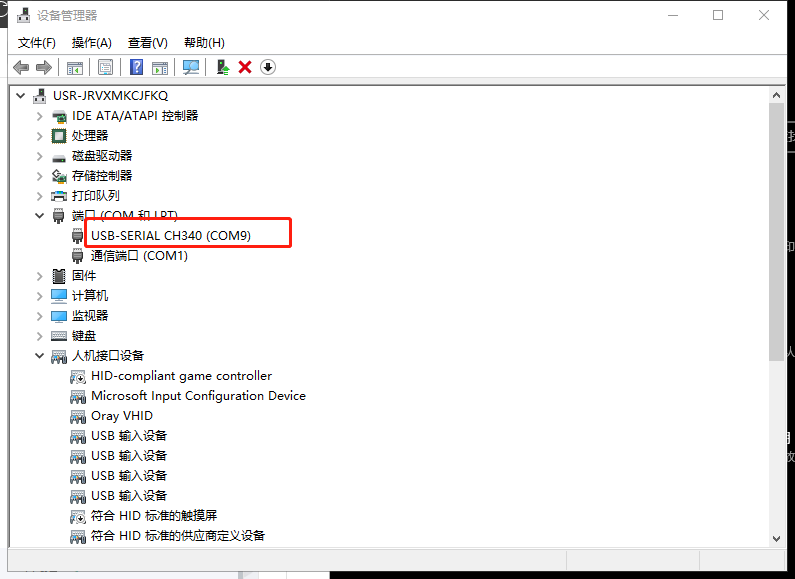

1、電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接USR-DR134鏈接RS485串口線COM口號。

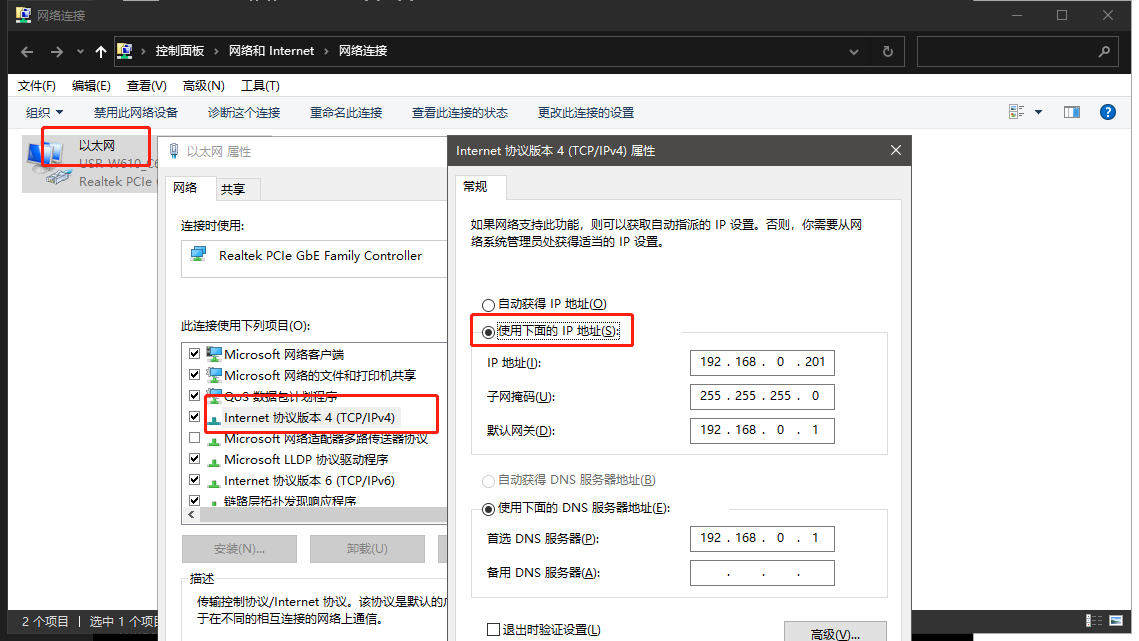

2、點擊控制面板下面的以太網卡，將電腦的以太網ip地址修改為和設備同一個網段的ip。

五、參數配置

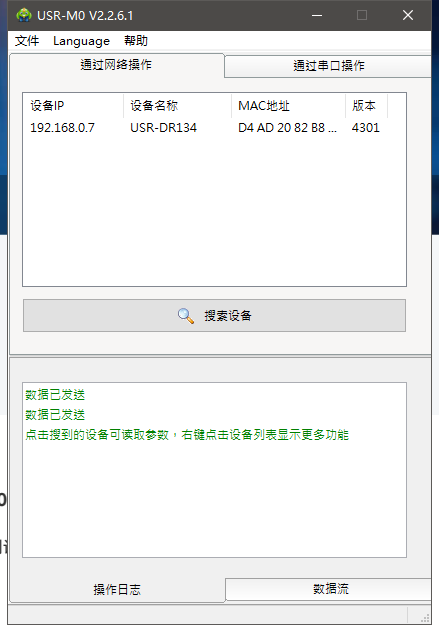

1、下載并打開DR134的設置軟件，點擊搜索，此時可以看到設備默認ip地址：192.168.0.7。雙擊ip地址在右側可以看到參數配置界面。

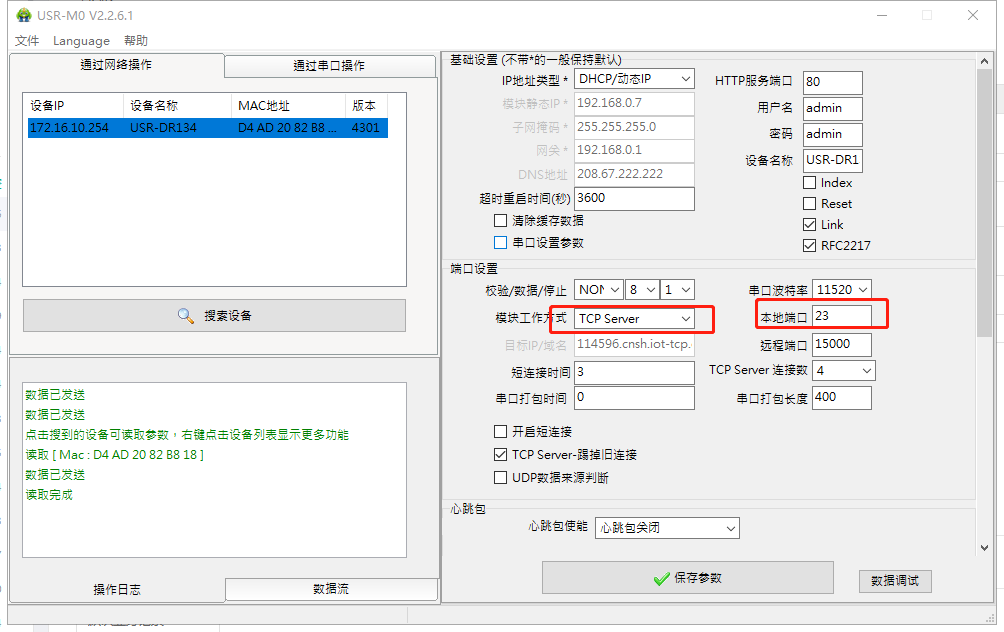

2、將設備工作方式修改為TCP sever，設備DR134的本地端口：23（可以自定義）點擊保存參數。
注：設備的串口波特率、數據位、停止位、校驗位需要和實際485設備做匹配。

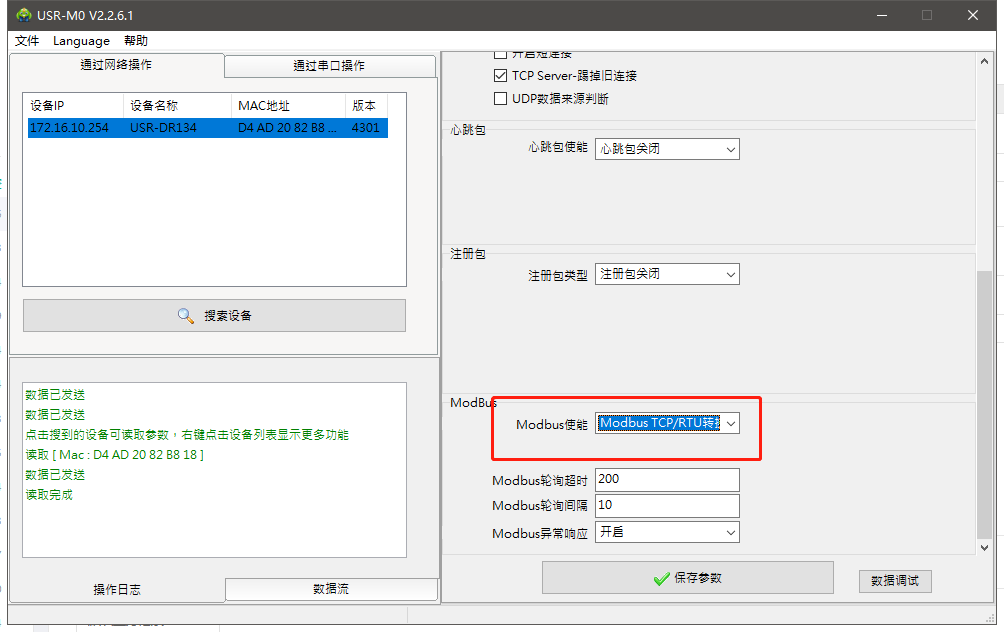

3、開啟DR134 modbus rtu/tcp協議轉換功能。點擊保存參數。
六、數據測試
下載并打開modbus slave軟件模擬串口從站，調用設備管理器中生成的com口，用來模擬485串口設備，開啟modbus poll軟件模擬上位機主站，來讀取從站設備的數據
注：如果是接實際485設備，電腦設備管理器不會生成對應的com口。


撰寫人：霍工
