USR-DR134 局域網內一對一通訊示例

一、資料下載

1、USR-DR134 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1387.html

2、USR-DR134 設置軟件下載鏈接：http://imbacareer.com.cn/Download/257.html

3、USR-DR134 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1388.html

4、串口調試助手下載鏈接：https://www.cmsoft.cn/resource/101.html

二、硬件連接

1、所需物品

USR-DR134 產品 2臺

12V電源適配器 2個

USB-RS485串口線 2條
擴展網口交換機 1臺

筆記本電腦 1臺

2、硬件連接

USR-DR134的485串口分別接USB-RS485串口線到電腦USB口，網口直連電腦，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-DR134參數設置

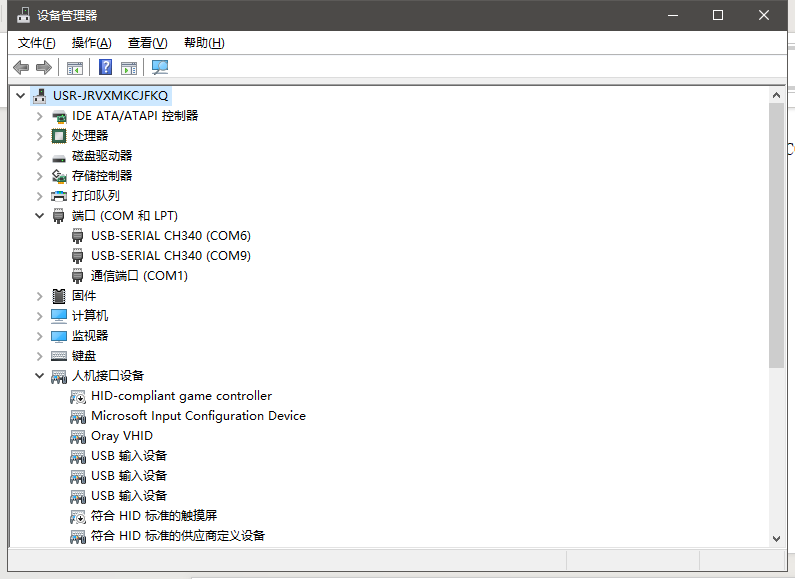

電腦打開設備管理器，查看對應的串口線COM口號，本案例中對應串口號為COM6、COM9。

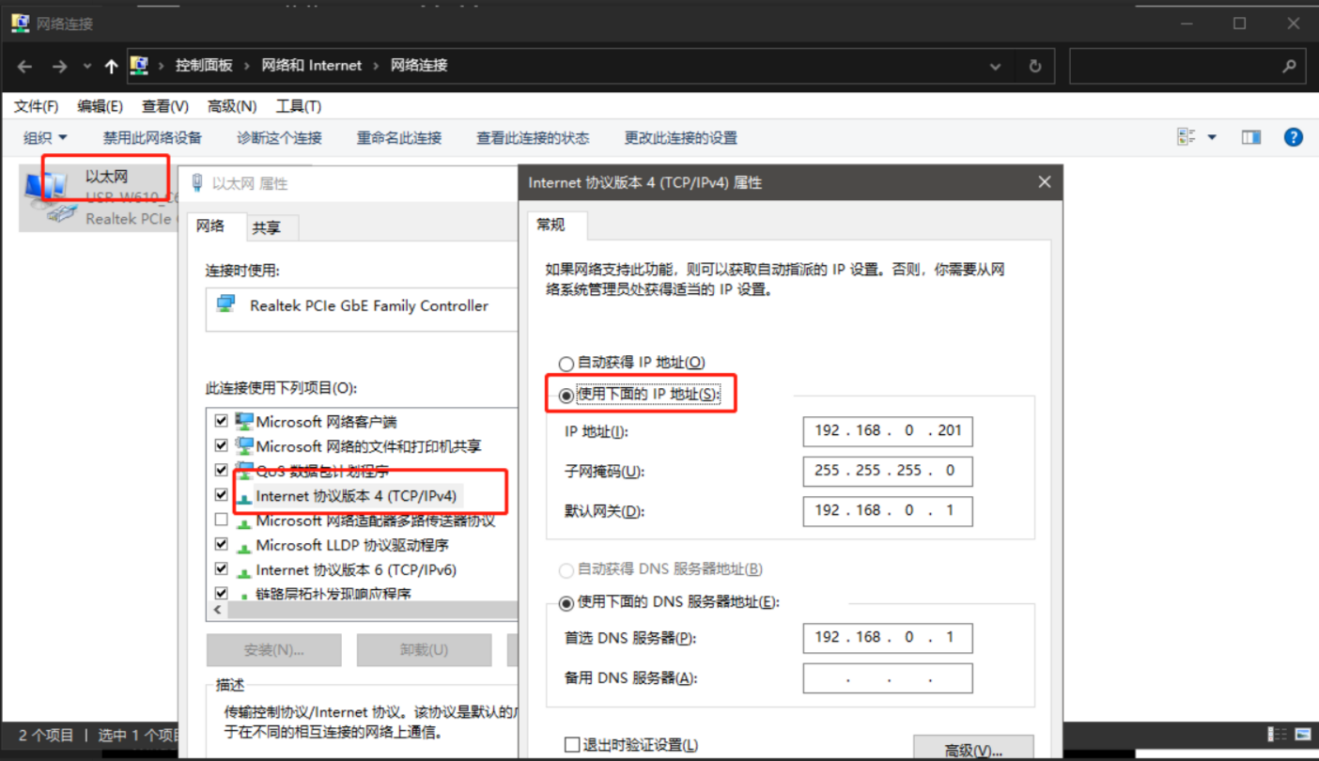

點擊控制面板下面的以太網卡，將電腦的以太網ip地址修改為和設備同一個網段的ip。

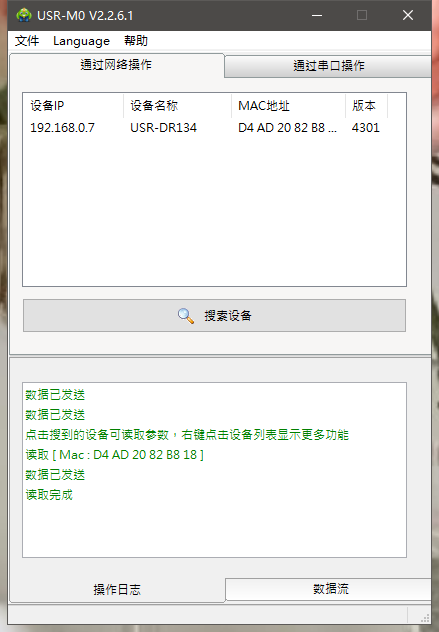

下載并打開DR134的設置軟件，點擊搜索，此時可以看到設備的默認ip地址：192.168.0.7，雙擊ip地址，可以在右側看到參數配置界面

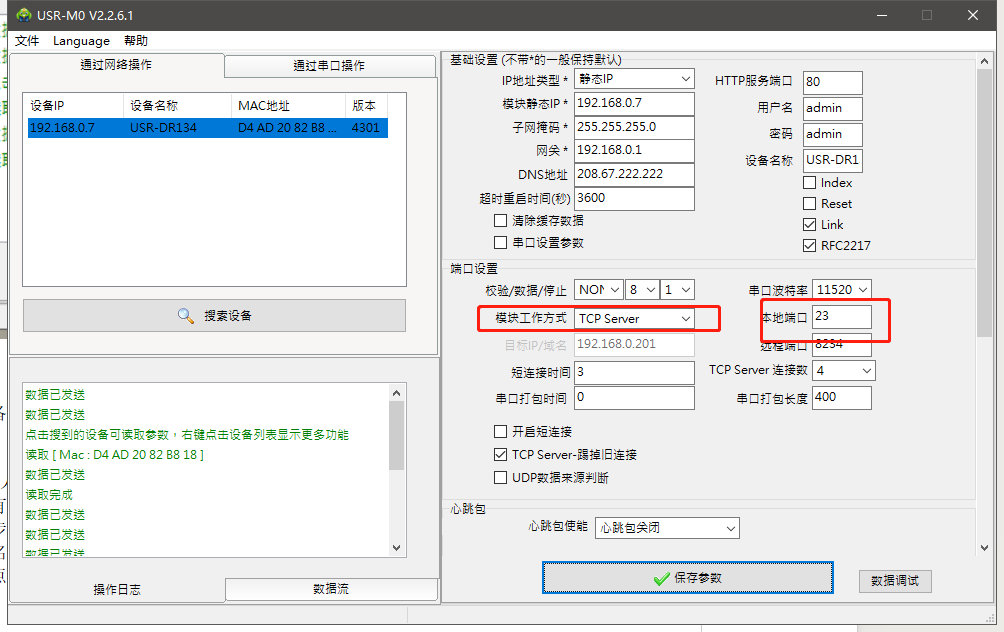

將設備的工作方式修改為TCP sever,本地端口：23（可以自定義）。點擊保存參數。

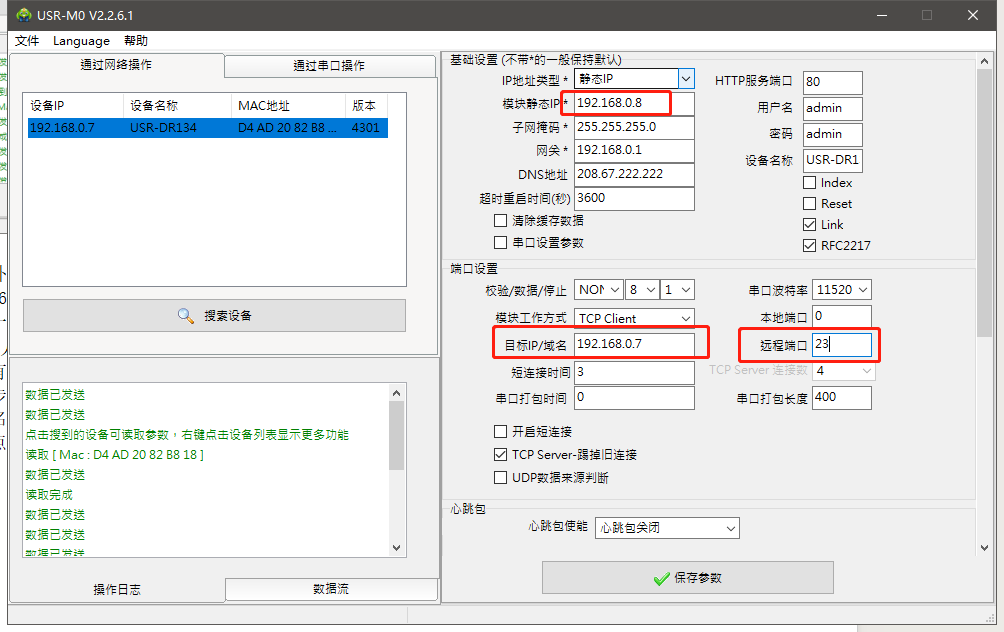

將另外一臺DR134設備網口接入電腦，設置軟件搜索設備，此時可以看到設備的默認ip地址：192.168.0.7，雙擊進入設備的參數配置界面。將設備默認ip地址修改為：192.168.0.8避免與第一臺DR134設備ip地址沖突。將工作方式修改為tcp client，目標IP地址：第一臺DR134的ip，遠程端口：第一臺DR134的本地端口23。最后點擊保存參數。

兩臺DR134設備設置完參數后，我們將兩臺設備的網口用網線直連，進行下一步的數據調試。

四、功能調試

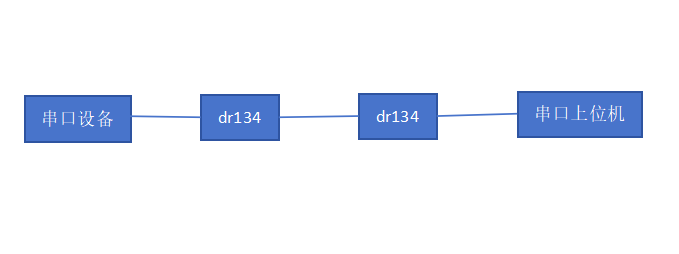

串口調試助手調用設備管理器中的com6\com9我們用來模擬串口終端設備以及串口上位機。

五、測試結論

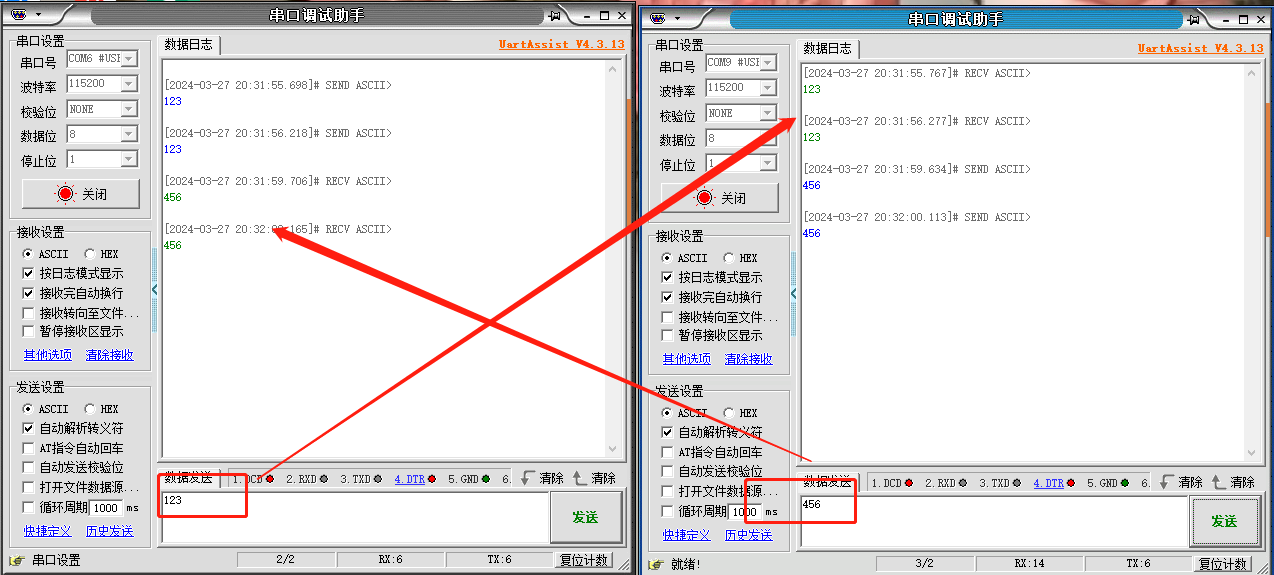

根據上圖串口助手軟件數據交互的測試，我們可以看到485串口發出的數據報文經過兩臺DR134設備可以透傳串口上位機上面。上位機發送數據，也可以經過兩臺DR134傳輸給串口設備。

編寫人：霍晴 編寫日期：2024-03-27

審核人：金志方 審核日期：2024-03-29

訂正版本：V1.0 訂正內容：初稿
