USR-TCP232-306局域網Modbus自定義輪詢透?jìng)魇纠?/span>

一、資料下載

USR-TCP232-302/304/306 說明書 （完整版）下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1255.html

USR-TCP232-306 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

調試助手和MODBUS Slave可以百度自己下載。

二、硬件連接

1、所需物品

USR-TCP232-306 產品 1臺

5V或12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-306 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網。

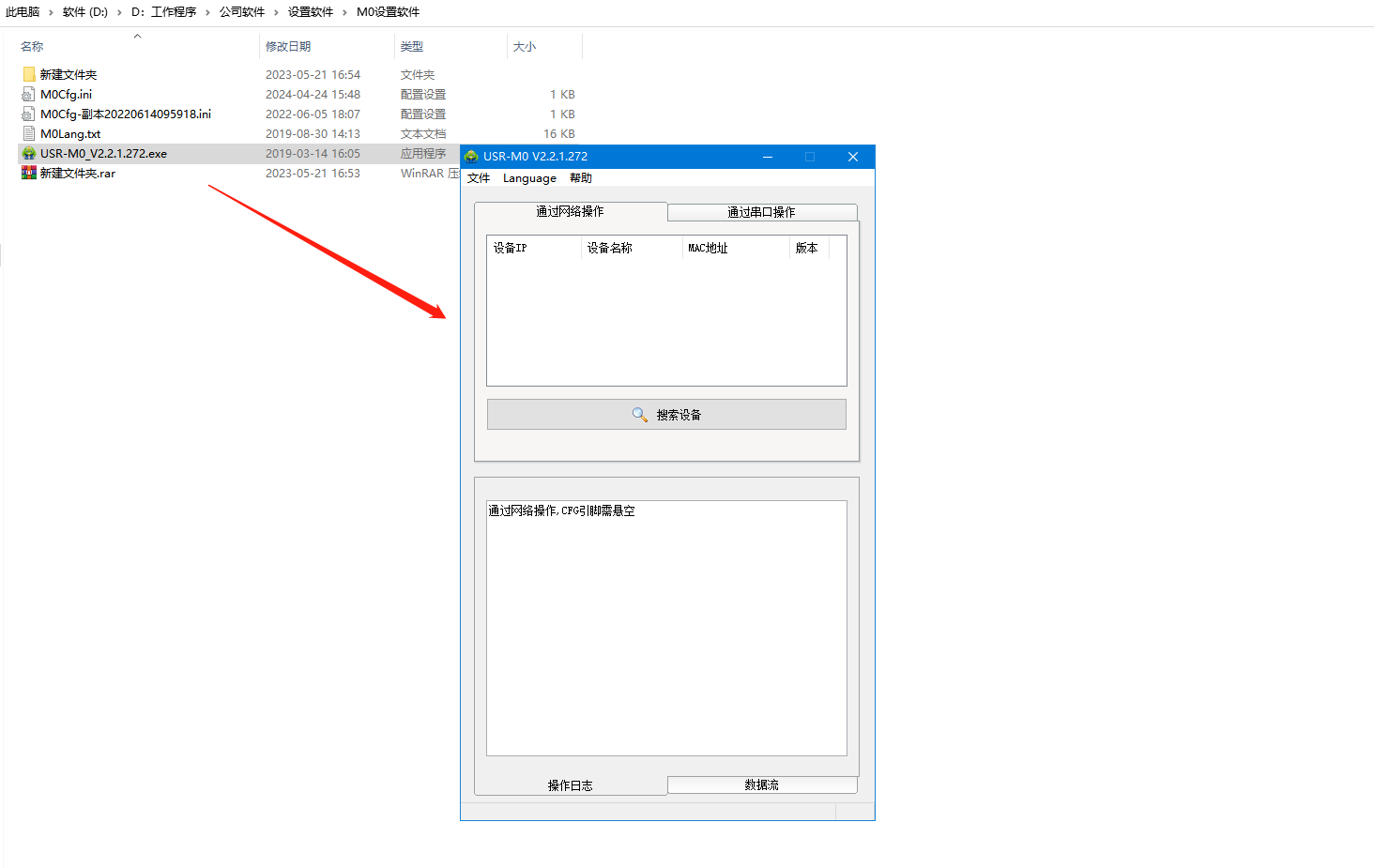

電腦提前下載打開M0設置軟件。

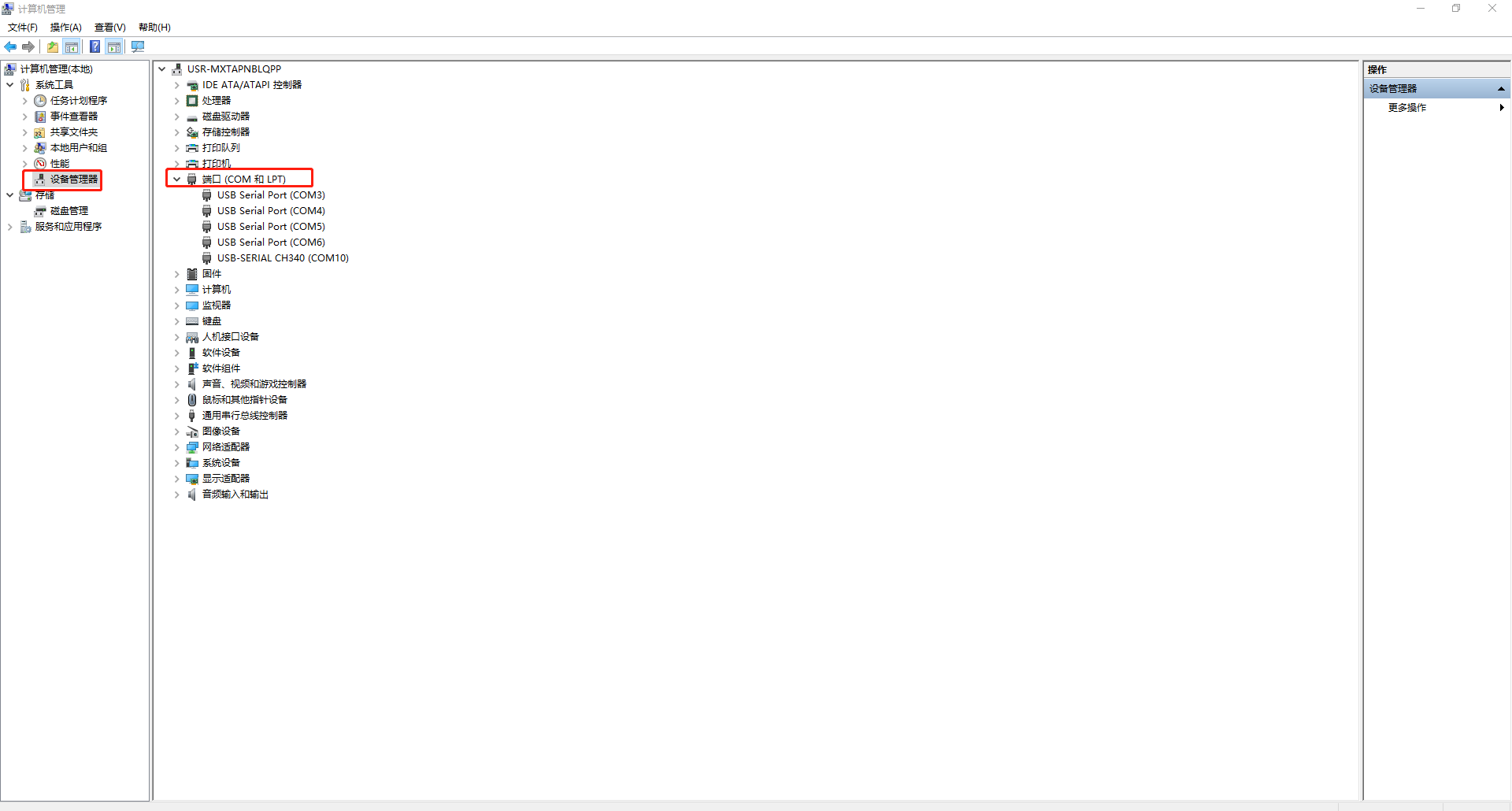

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號是COM10。

三、產品參數設置

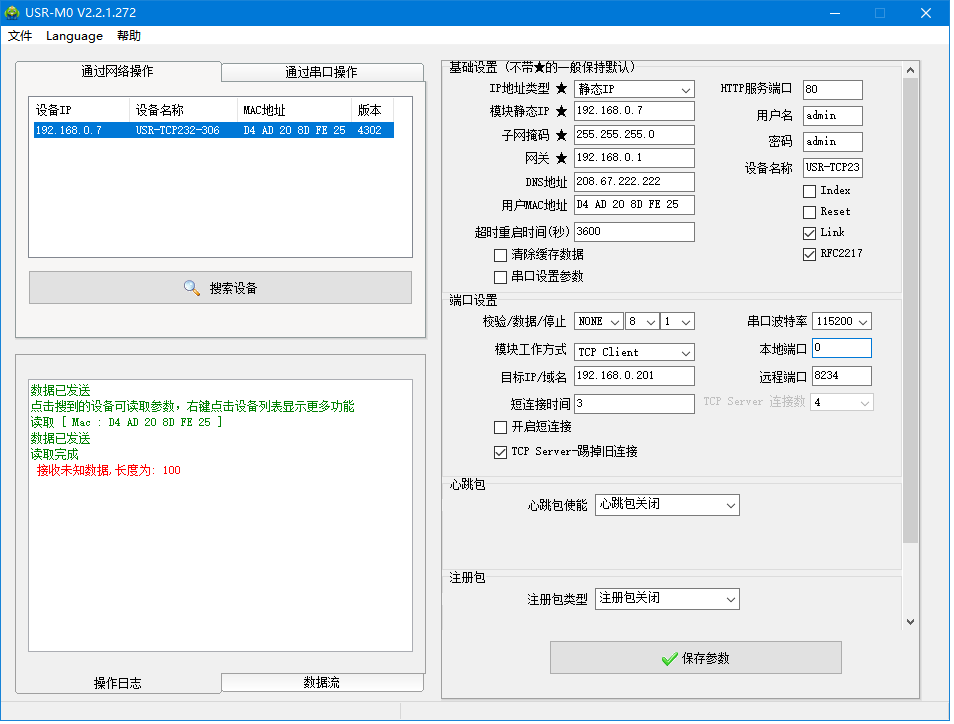

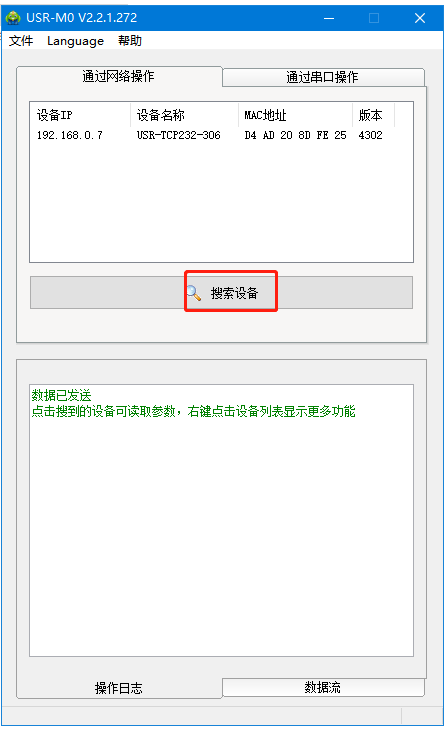

1、USR-TCP232-306搜索設備

電腦打開USR-TCP232-306的設置軟件，點擊搜索設備，搜到306的IP信息。

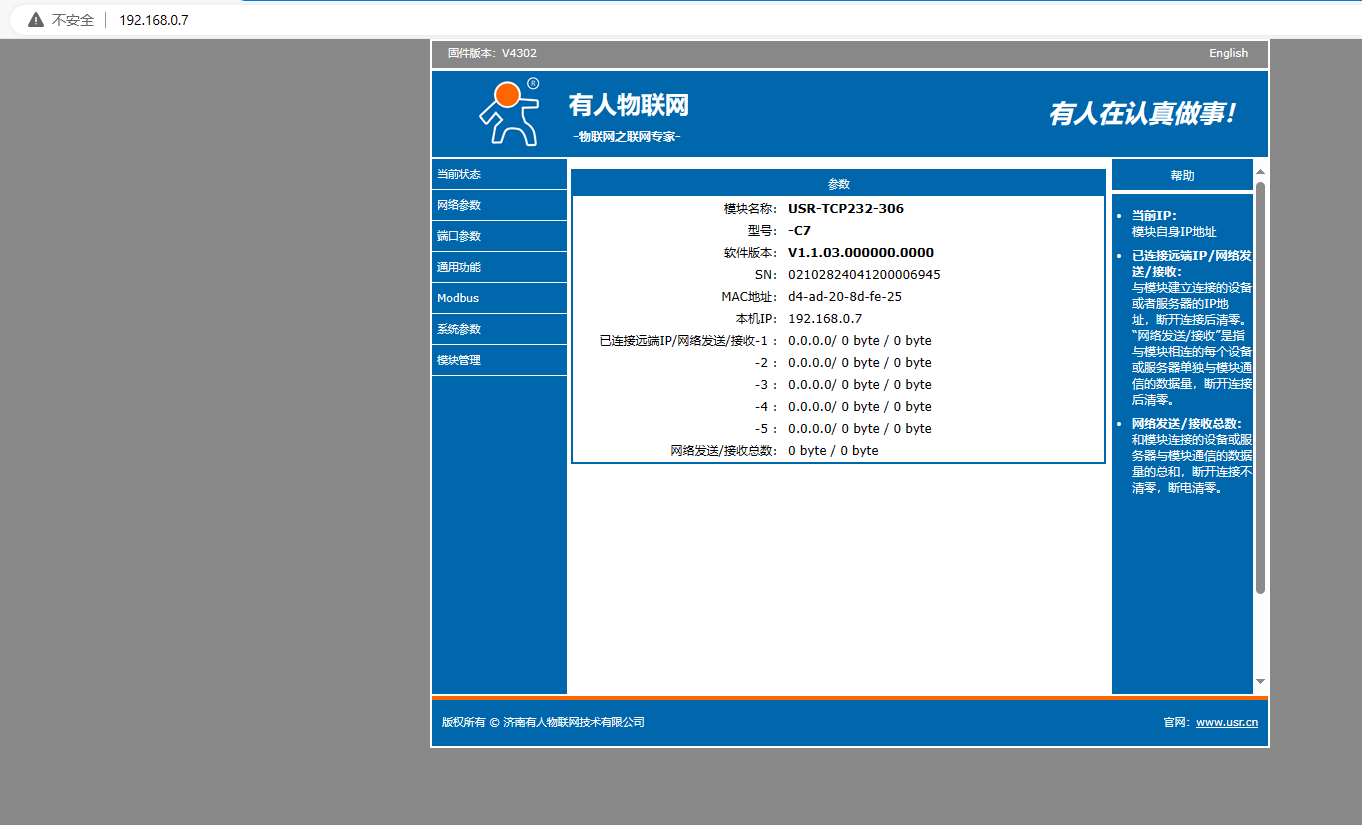

2、USR-TCP232-306網頁參數設置

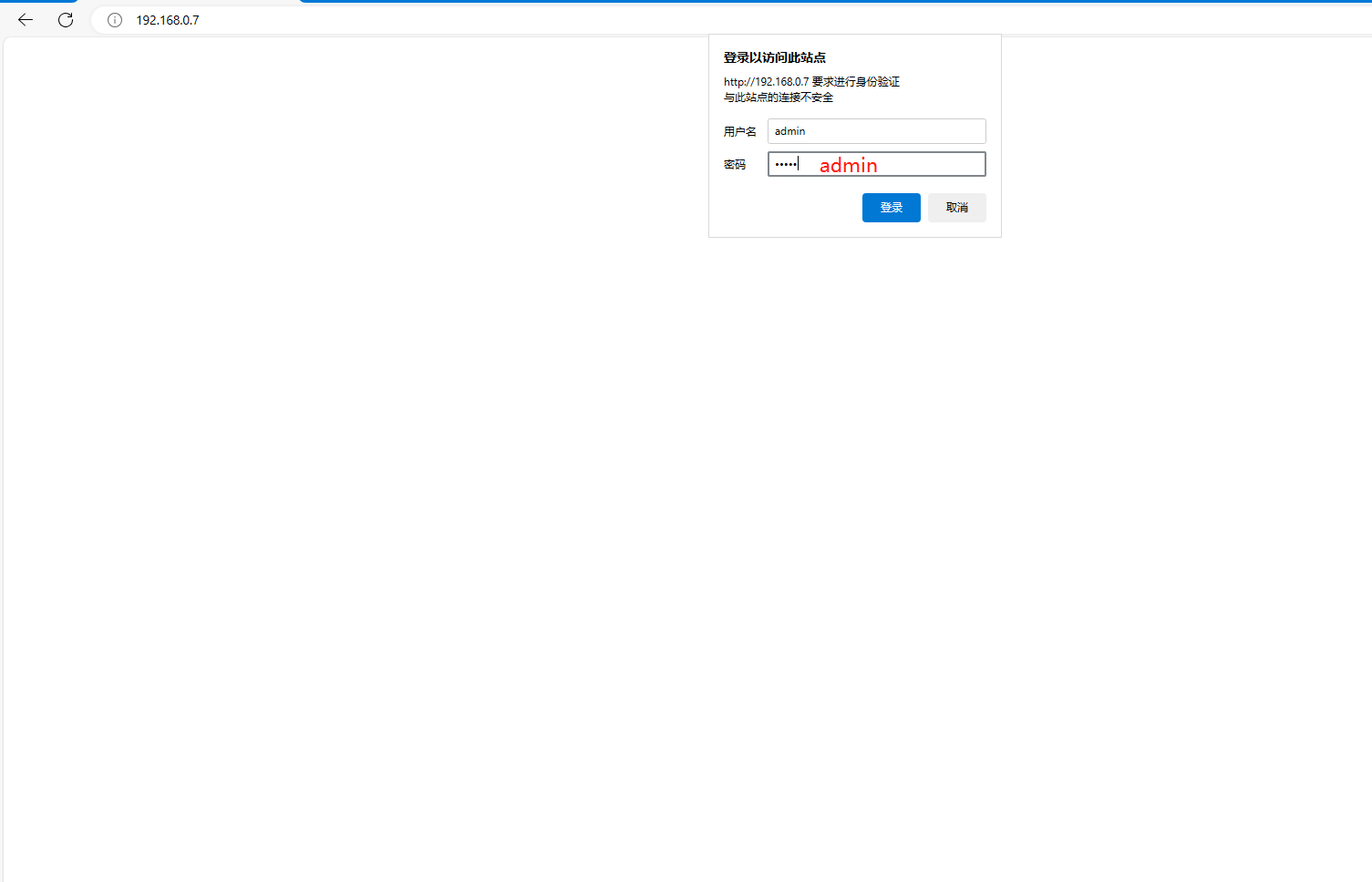

（1）瀏覽器輸入IP登陸網頁，用戶名和密碼都是admin

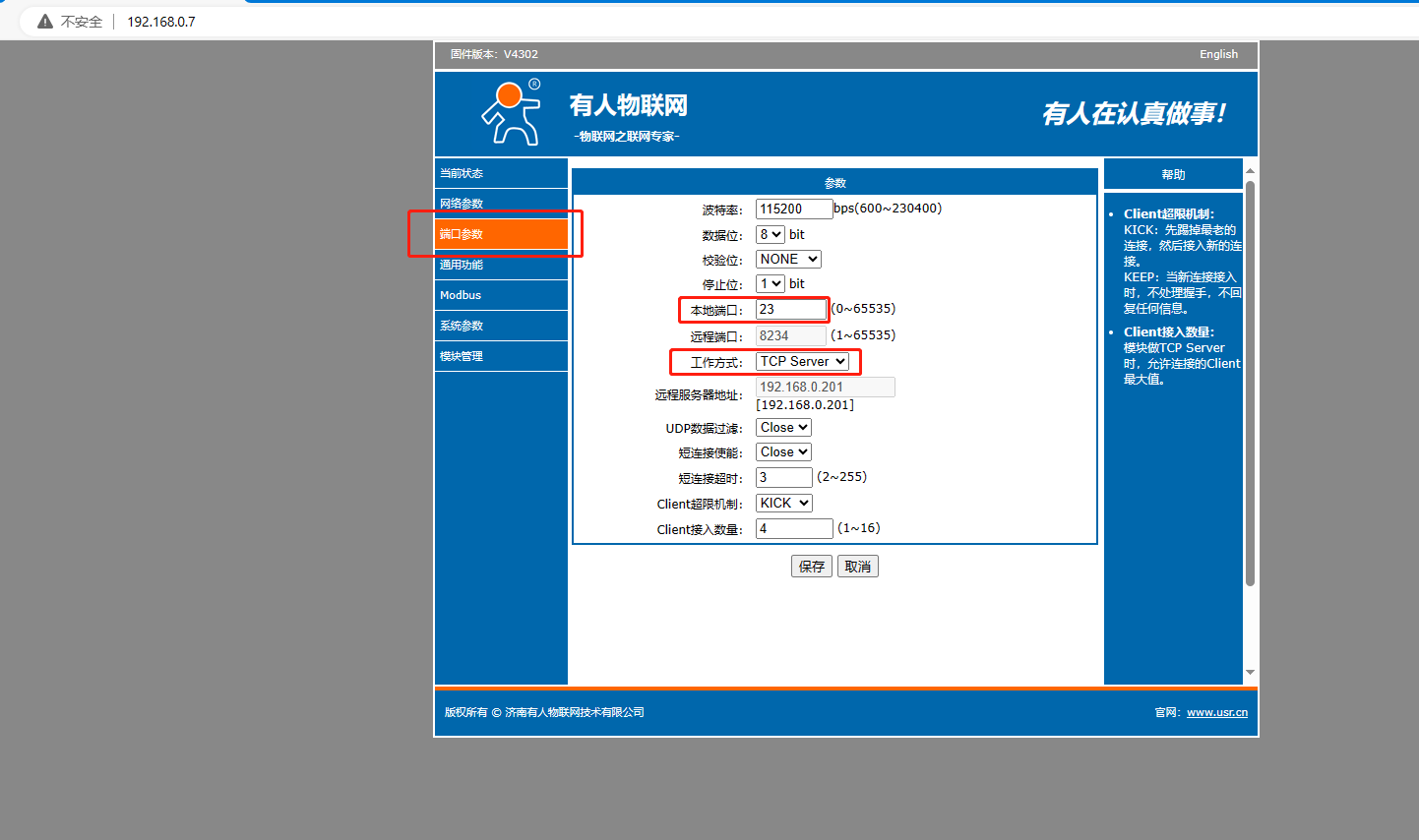

（2）端口參數設置

默認波特率115200

工作方式設置TCP Server

本地端口設置23

點擊保存，先不要重啟，最后設置完所有參數再點擊重啟。

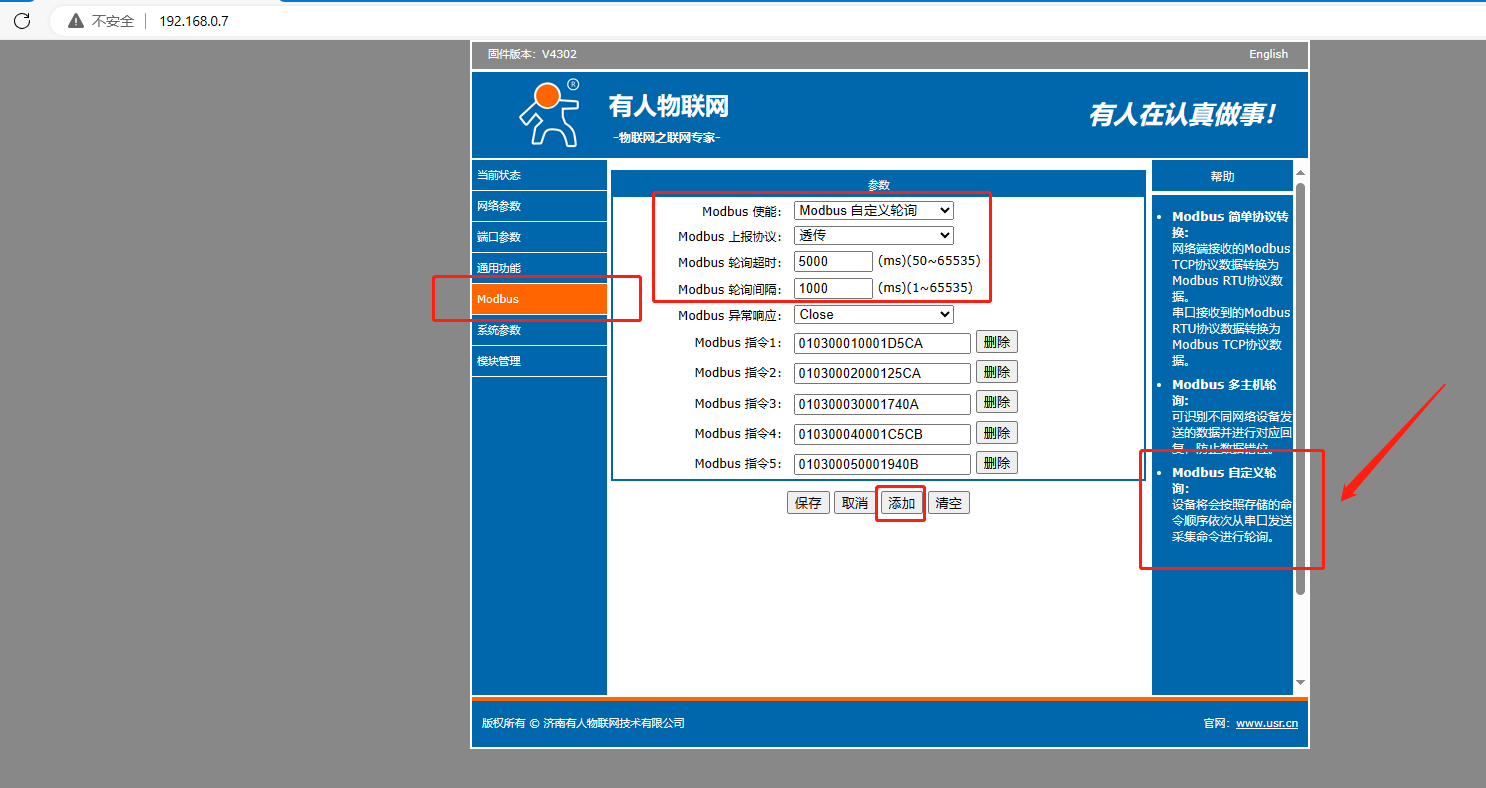

（3）Modbus設置Modbus 自定義輪詢：
設備將會按照存儲的命令順序依次從串口發送采集命令進行輪詢。

Modbus使能：Modbus自定義輪詢

Modbus 上報協議：透?jìng)?/span>

Modbus 輪詢超時：5000ms

Modbus 輪詢間隔：1000ms

Modbus 指令點擊添加，輸入十六進制的MODBUS RTU命令，最多添加5條命令，這里依次添加5條指令，對應讀取寄存器1，寄存器2，寄存器3，寄存器4，寄存器5的數據。

Modbus 指令1：010300010001D5CA

Modbus指令2：01030002000125CA

Modbus指令3：010300030001740A

Modbus指令4：010300040001C5CB

Modbus指令5：010300050001940B

點擊保存。

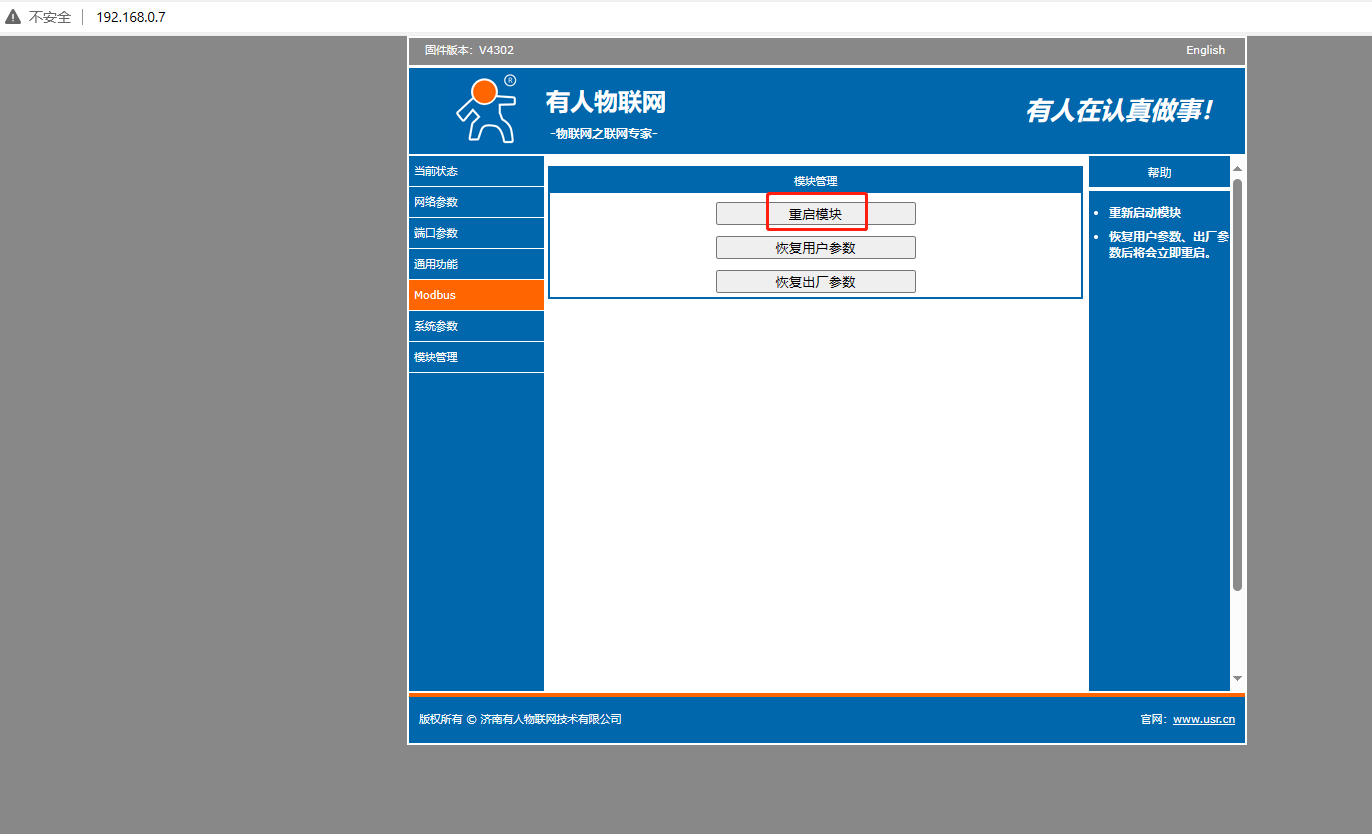

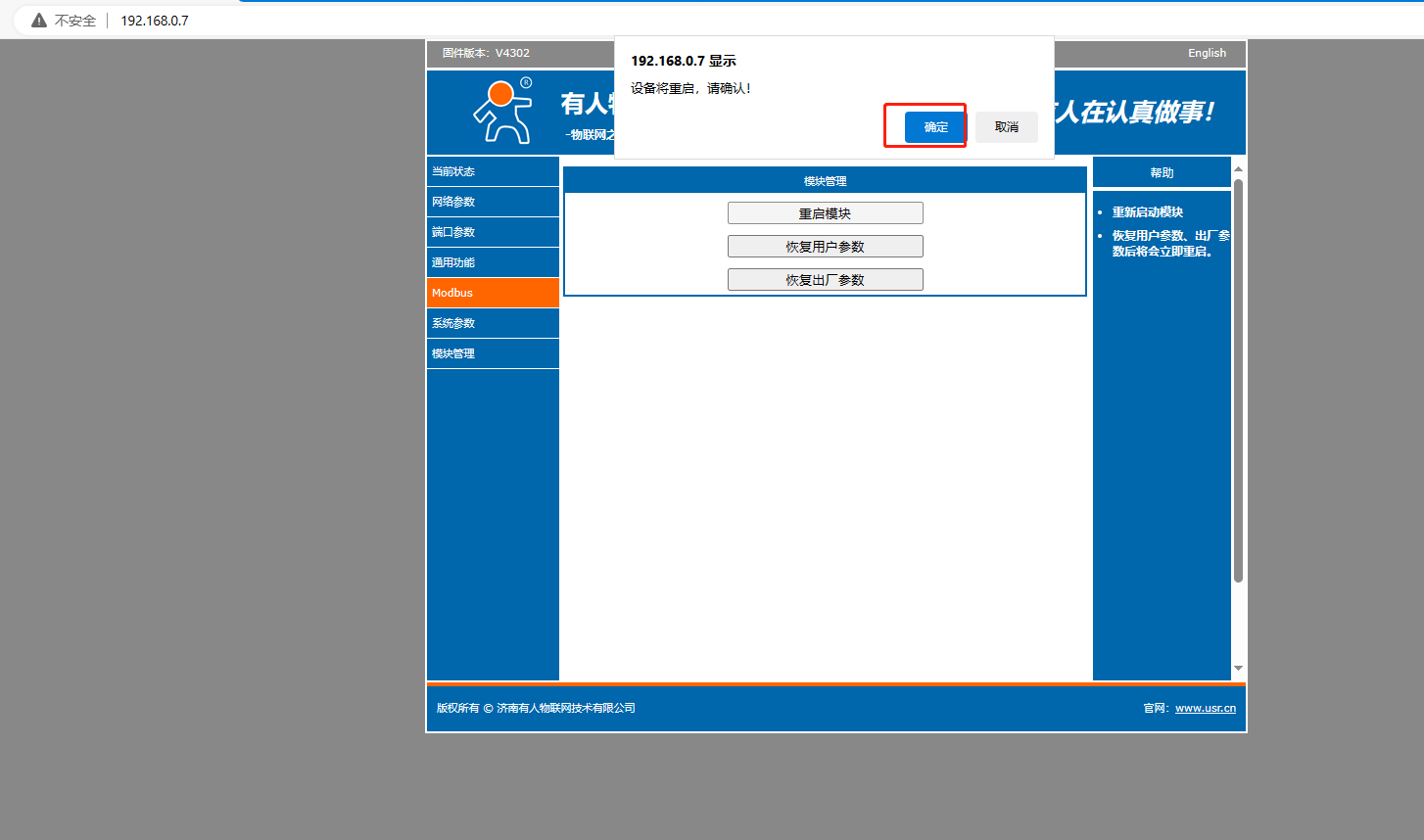

（4）重啟模塊

點擊重啟模塊，重啟306，參數設置生效。

四、局域網Modbus自定義輪詢

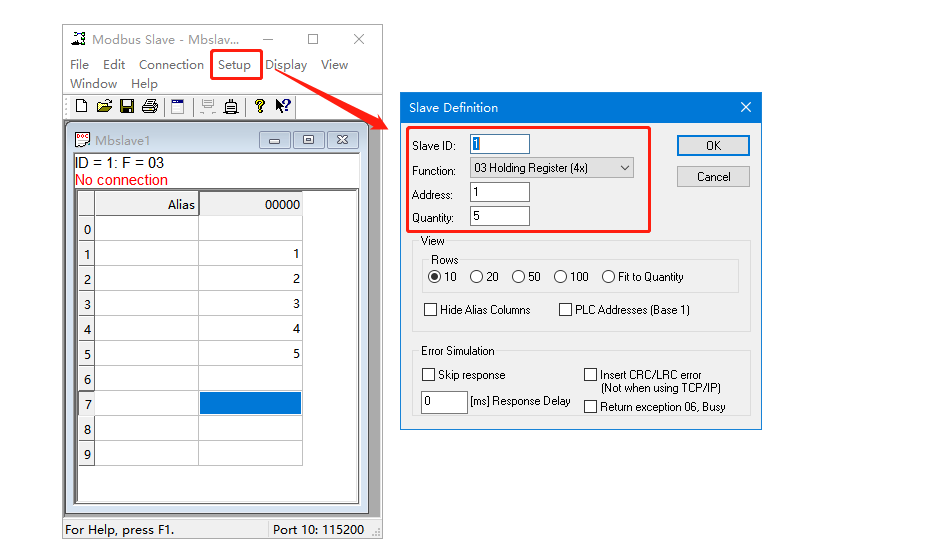

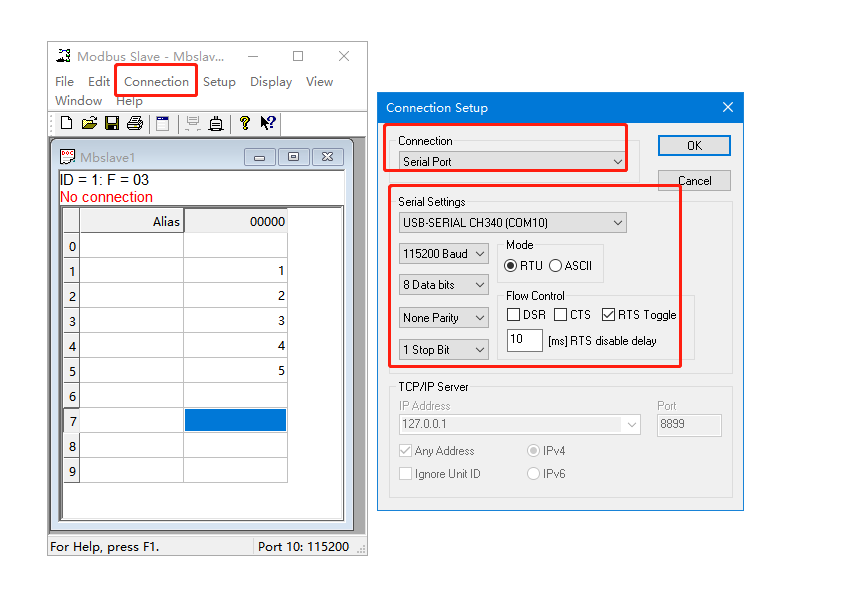

1、打開MODBUS slave軟件，模擬從機。

Setup：

Slave ID：1（從機地址測試用1）

Function: 03（讀寄存器功能碼）

Address：1（寄存器起始地址用1）

Quantity：5（從起始地址開始寄存器地址數量）

Connection:

選擇Serial Port，選擇對應的COM口COM10，對應306的串口參數,波特率。點擊OK

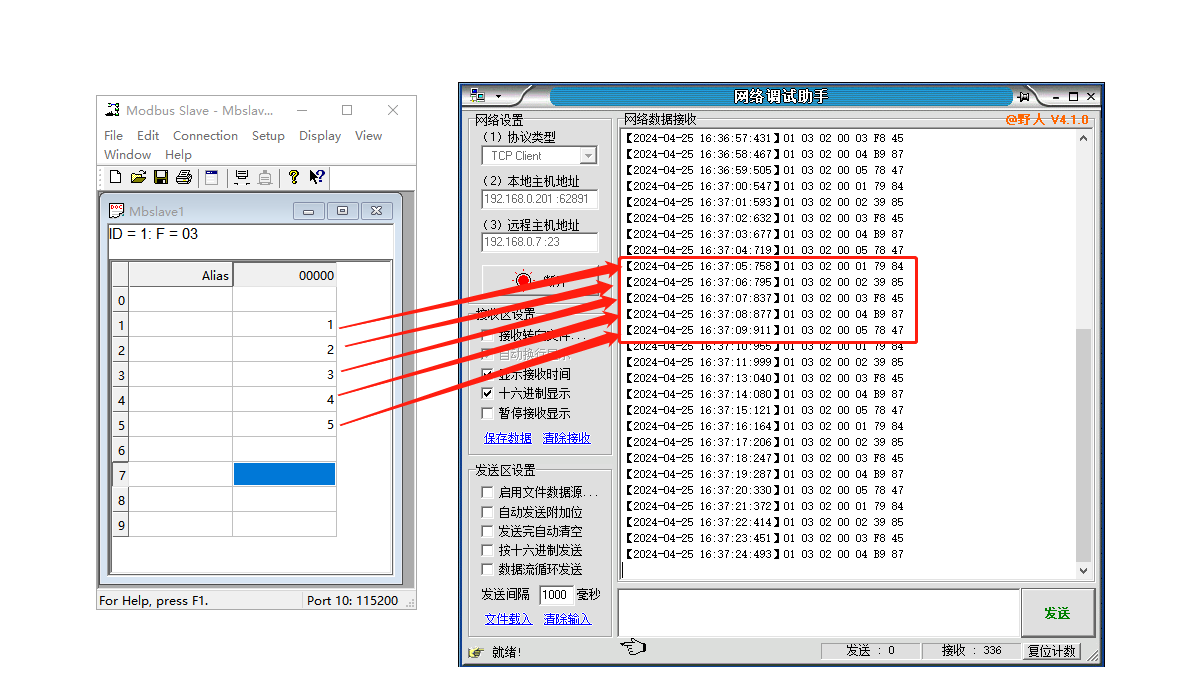

2、打開網絡助手，監聽采集的數據

打開網絡助手做TCP client，遠程主機填306 IP 192.168.0.7，遠程端口填306 本地端口23,點擊建立TCP連接。

可以看到按照輪詢間隔1000ms,依次下發5條命令，采集MODBUS Slave 從機1的寄存器地址1、2、3、4、5里面的數據1、2、3、4、5。采集的數據上報網絡助手。

編寫人：金志方 編寫日期：2024-05-06

審核人：金志方 審核日期：2024-05-06

訂正版本：V1.0 訂正內容：初稿
