一、資料下載

USR-DR134 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1387.html

USR-DR134 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1388.html

USR-DR134 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR134 產品 1臺

5V或12V電源適配器 1個

USB-RS485串口線 1條

路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

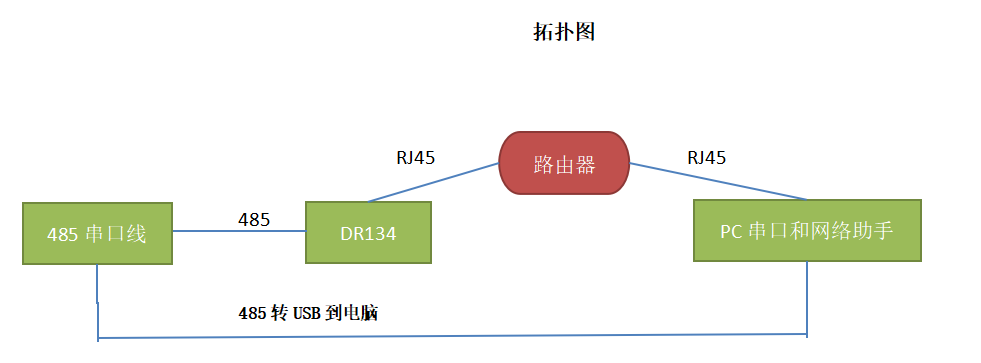

USR-DR134 的485串口接USB-RS485串口線到電腦USB口，網線與電腦接入同局域網，然后DR134接12V電源適配器上線。

三、參數設置

1、USR-DR134參數設置

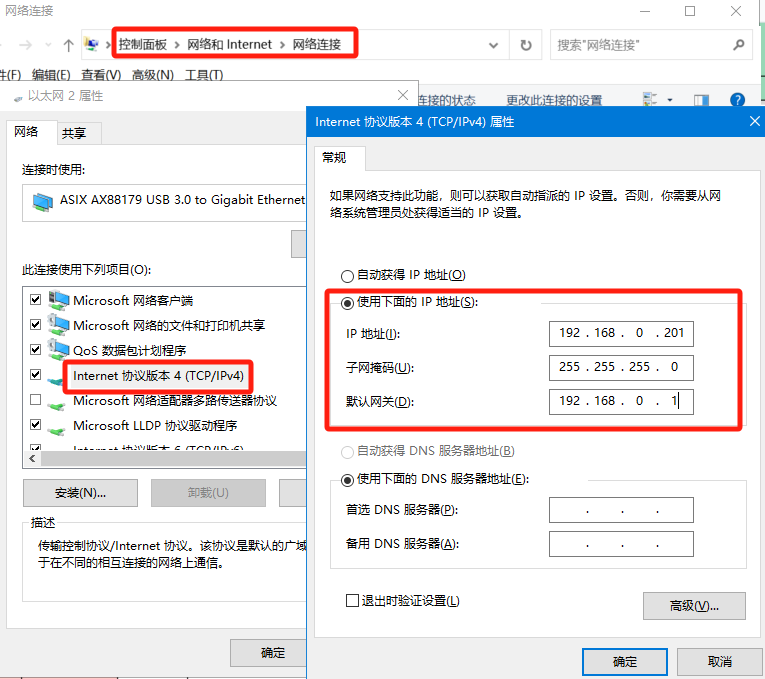

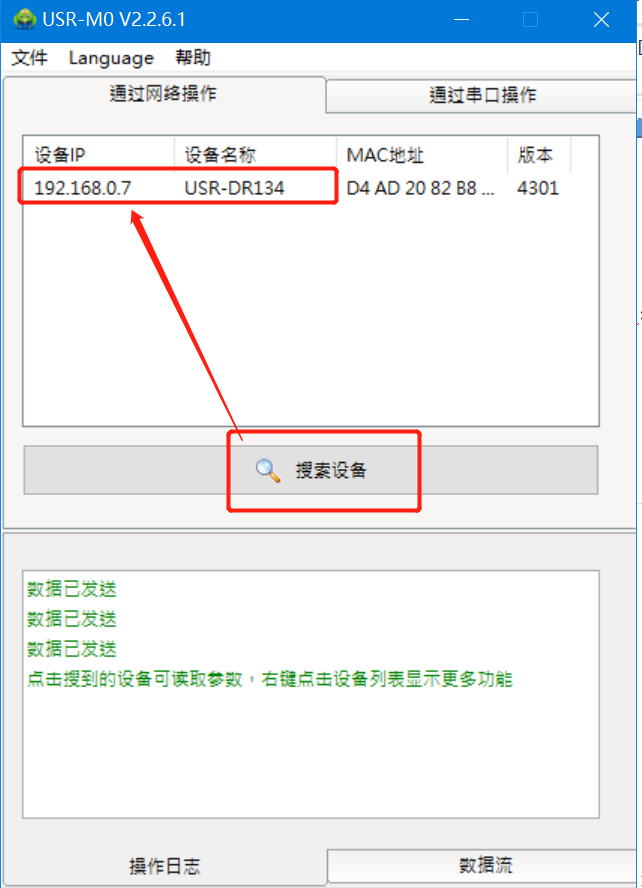

（1）DR134默認出廠是192.168.0.7，設備上電以后，網線直連電腦，把電腦IP改成與DR134同一網段的ip：192.168.0.201；然后下載DR134的設置軟件M0，點擊搜索設備就可以搜到DR134。

（2）點擊搜索到的DR134后，配置DR134的串口參數：波特率、數據位、校驗位、停止位要與串口終端設備保持一致；配置目標ip和遠程端口分別為電腦ip和電腦網絡助手的端口。最后配置為DHCP獲取ip，點擊“保存參數”，最后把DR134和電腦都接入同一個路由器。

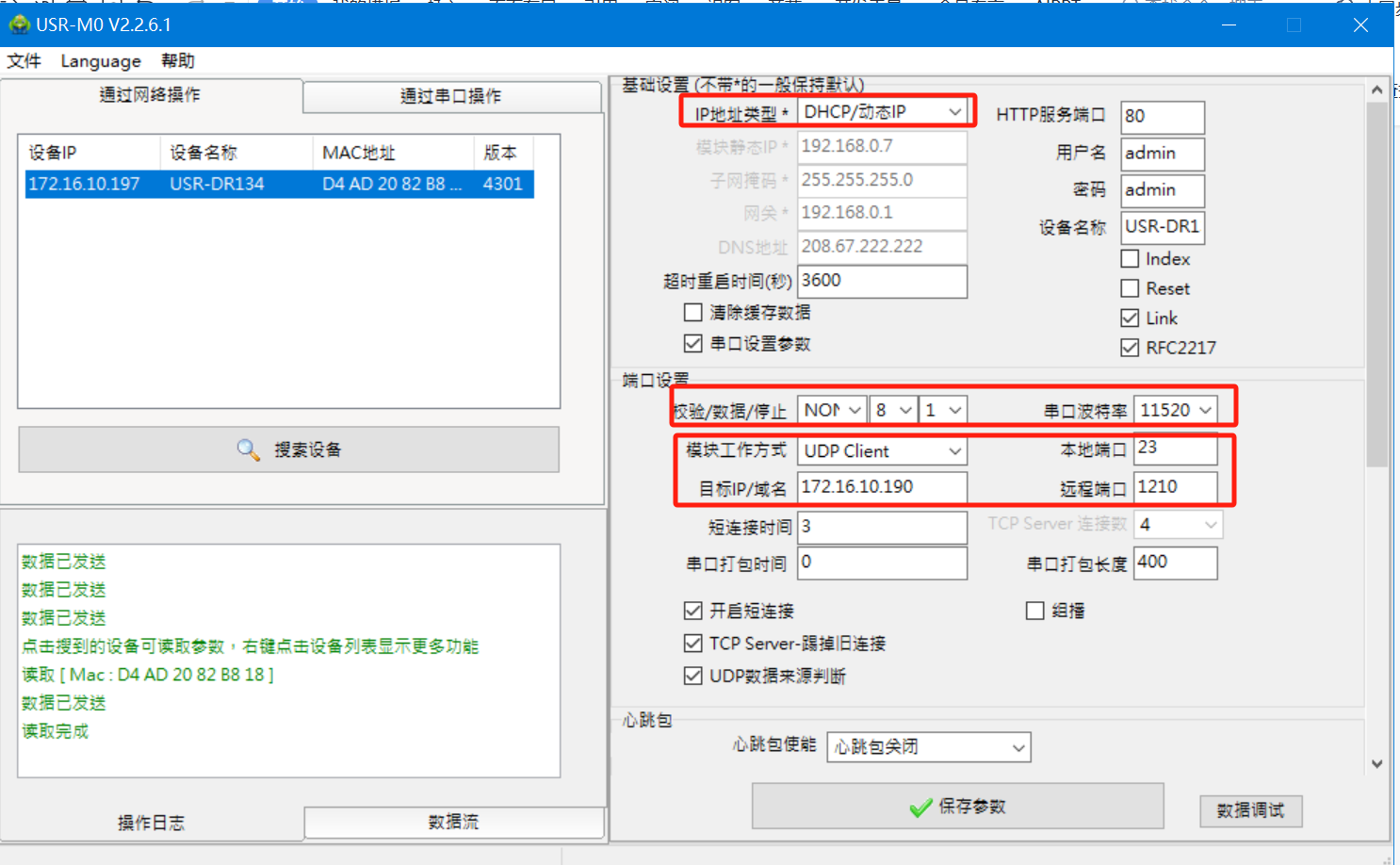

DR134作為UDP Client：

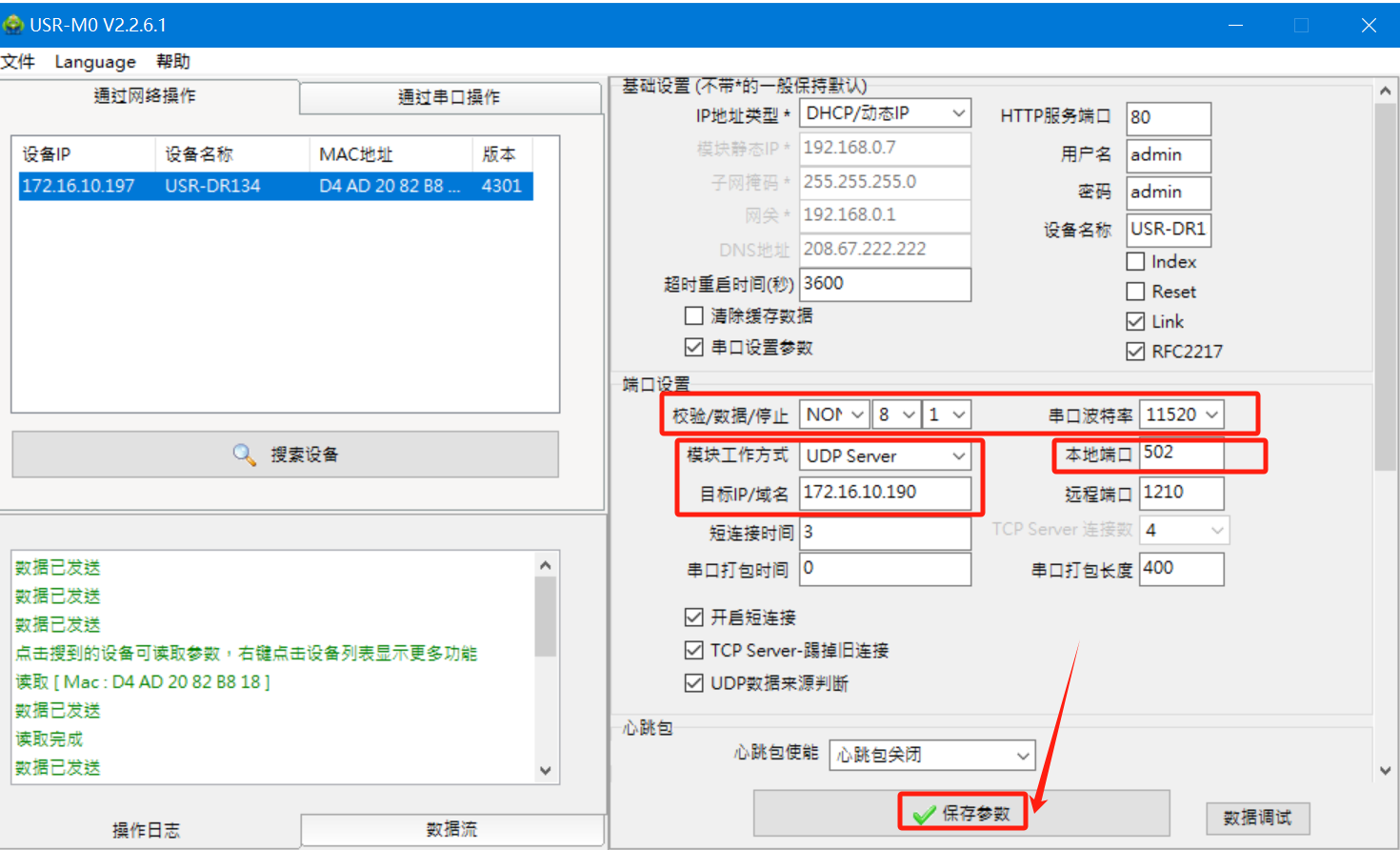

DR134作為UDP Server：

四、功能調試

1、功能調試

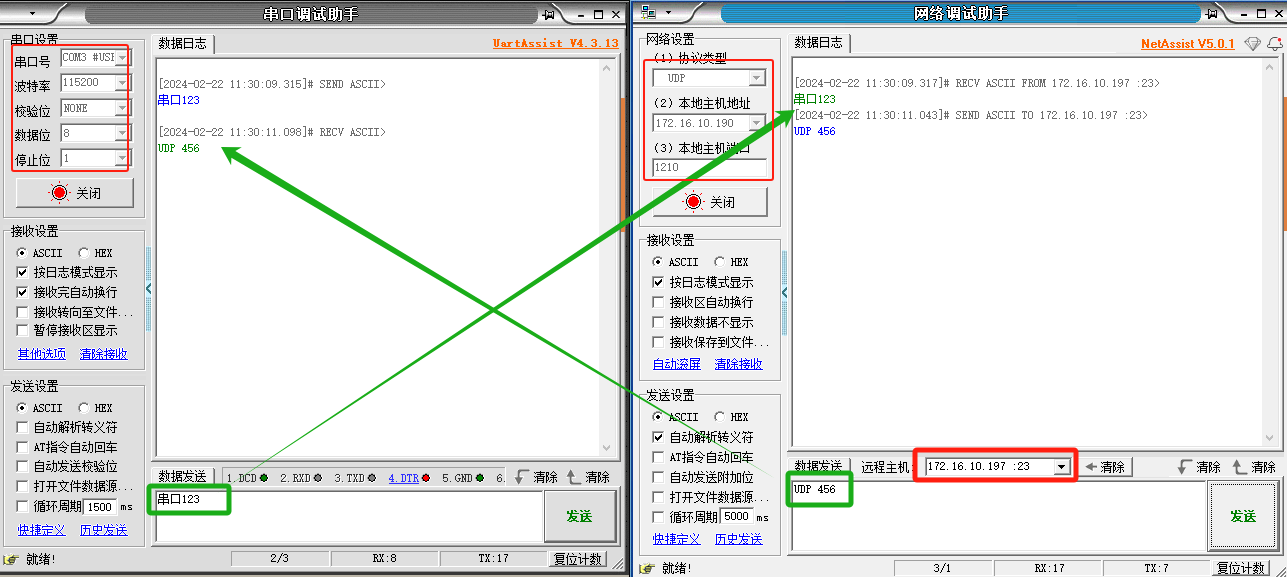

DR134作為UDP Client下，打開串口和網絡助手，可以雙向數據互通。

2、功能調試

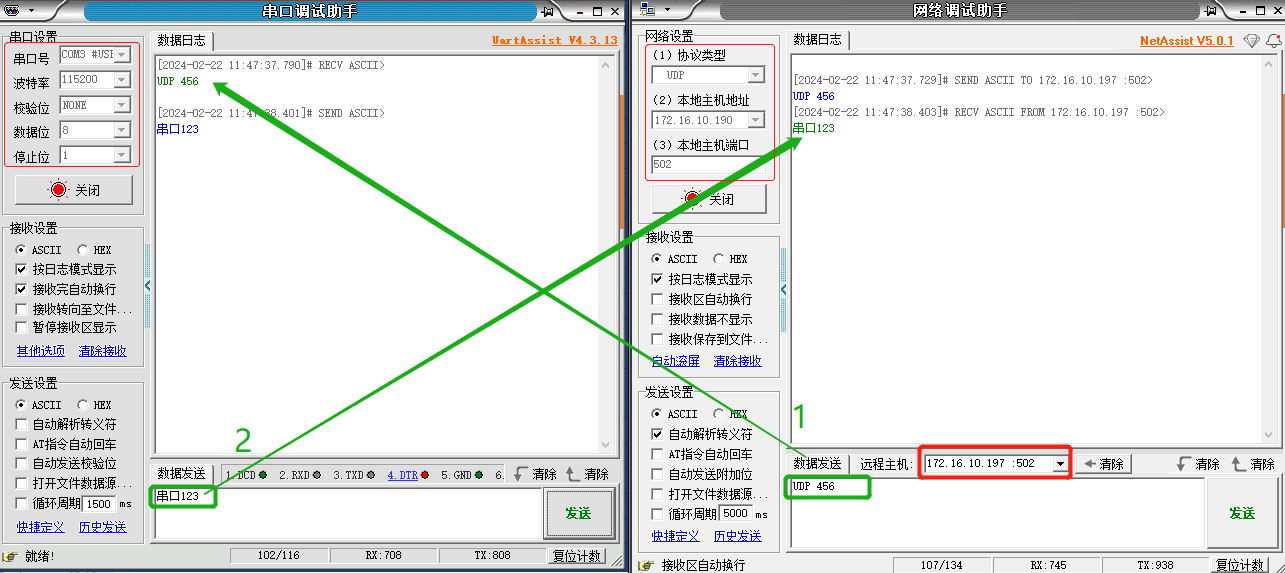

DR134作為UDP Server下，需要先從網絡助手給DR134的ip和502端口發一包數據，然后DR134的串口收到數據后，再從DR134串口發數據，才可以傳輸?shù)骄W(wǎng)絡端。

編寫人：史瑋 編寫日期：2024-03-20

審核人：金志方 審核日期：2024-03-22

訂正版本：V1.0 訂正內容：初稿
