一、資料下載

USR-DR404 說明書官網下載鏈接：http://imbacareer.com.cn/Download/895.html

USR-DR404 規格書官網下載鏈接：http://imbacareer.com.cn/Download/829.html

USR-DR404 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1056.html

USR-DR404 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

USR-DR404 調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR404 產品 1臺

5V或12V電源適配器 1個

USB-RS485串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-DR404 的485串口接USB-RS485串口線到電腦USB口，接上wifi天線，然后產品接12V電源適配器上線。

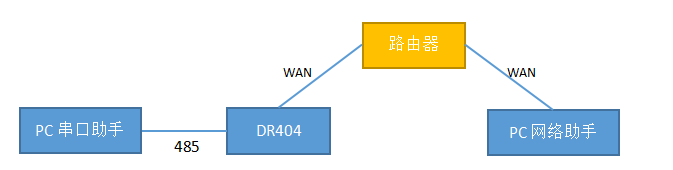

拓?fù)鋱D

三、產品參數設置

1、USR-DR404參數設置

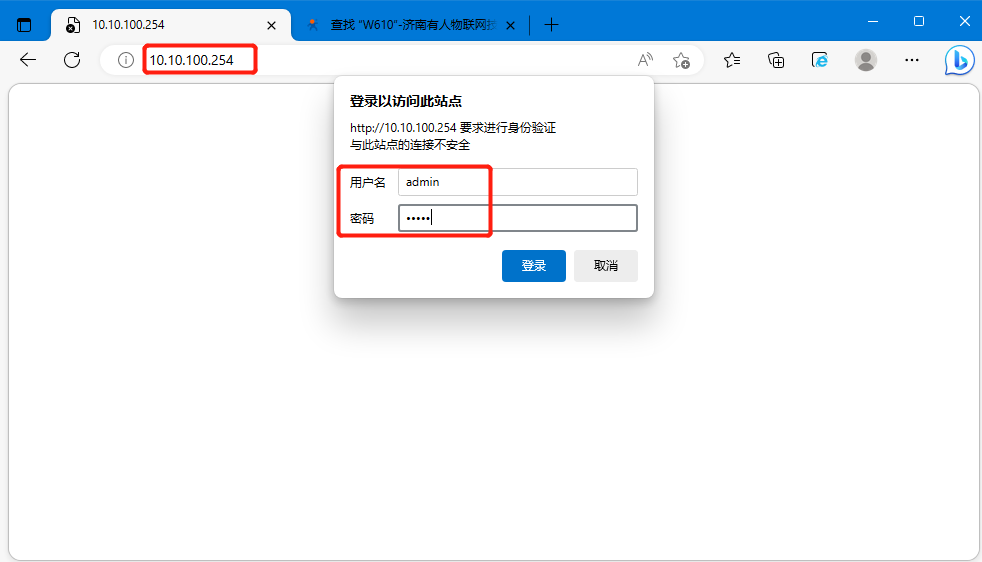

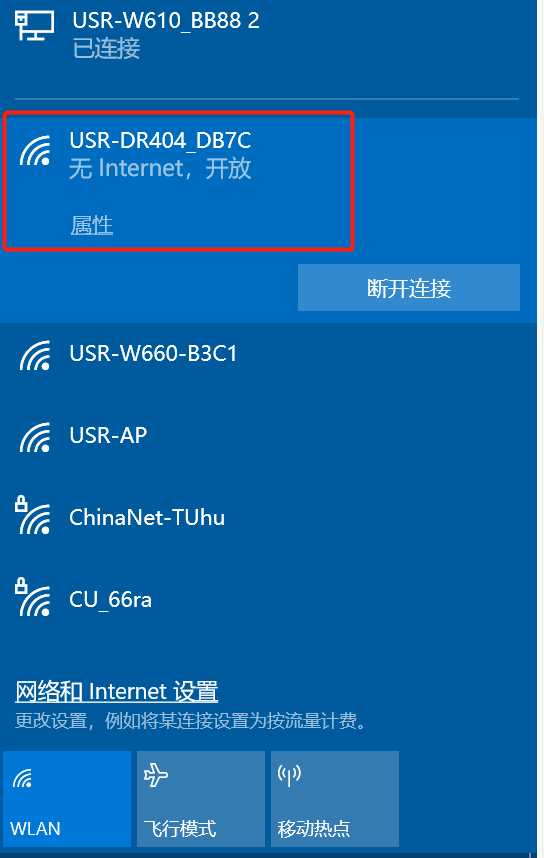

（1）電腦連接DR404的wifi，瀏覽器輸入DR404默認ip：10.10.100.254，并輸入用戶名和密碼都是admin

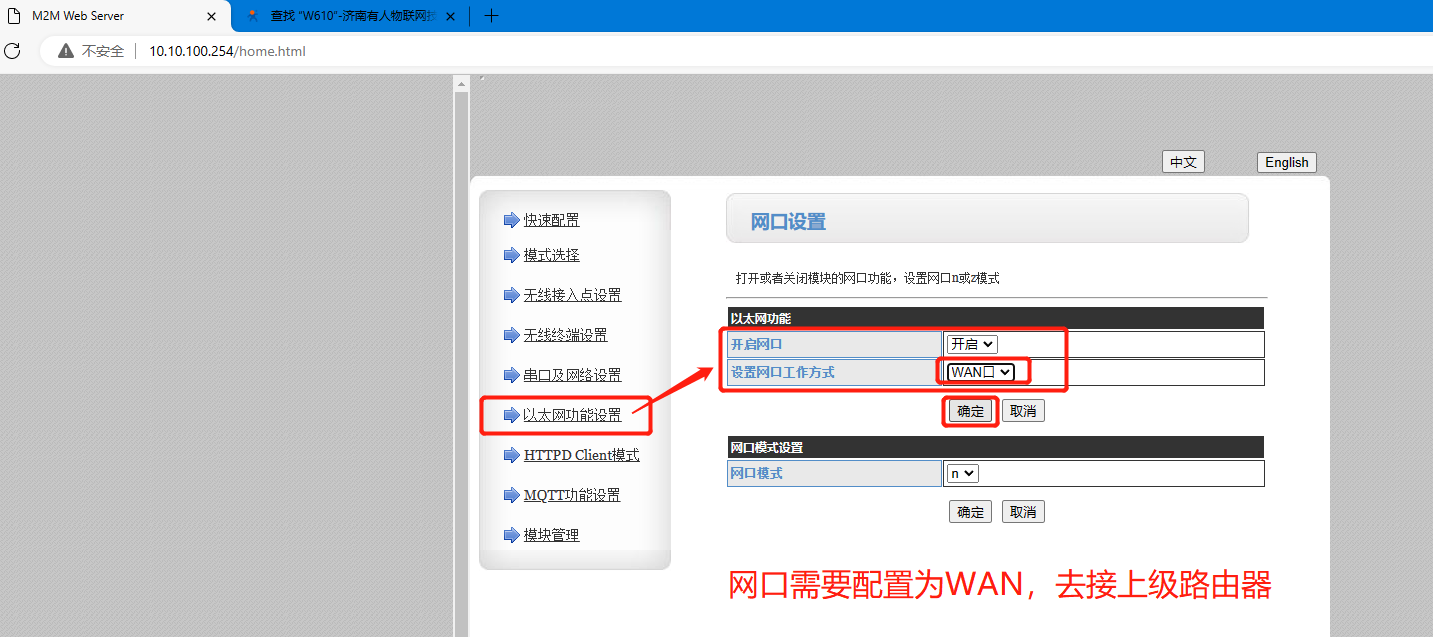

（2）點擊“以太網功能配置”--配置為“WAN”

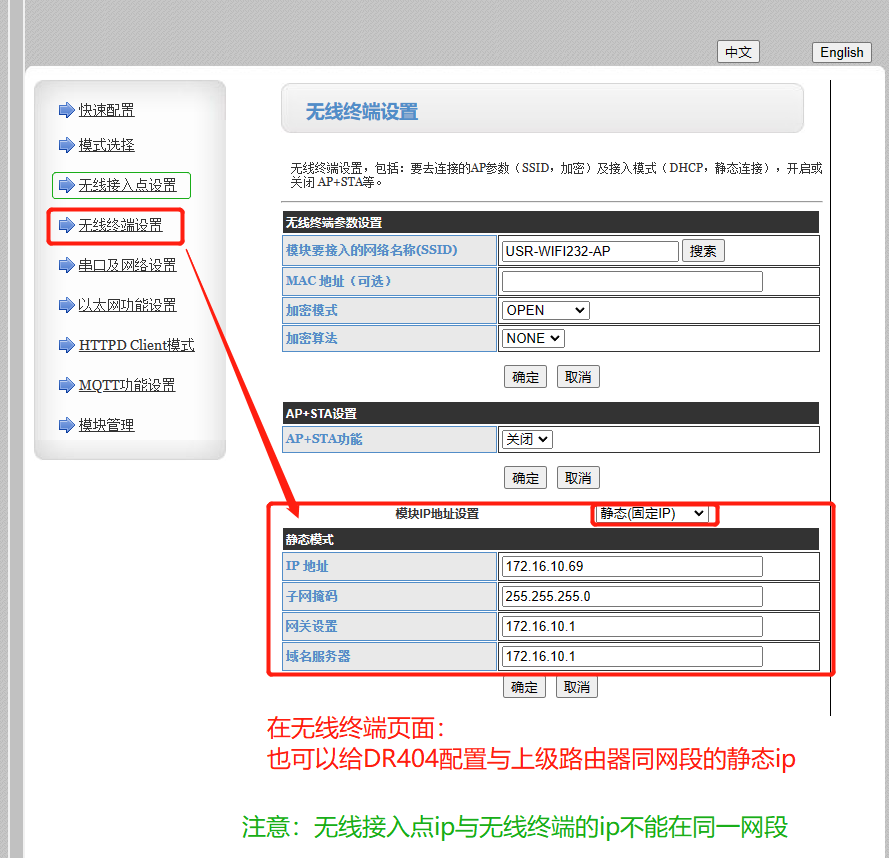

（3）在無線終端界面，配置DHCP或者靜態ip（需要與上級路由同網段）

（4）注意：無線接入點ip和無線終端ip不能在同網段

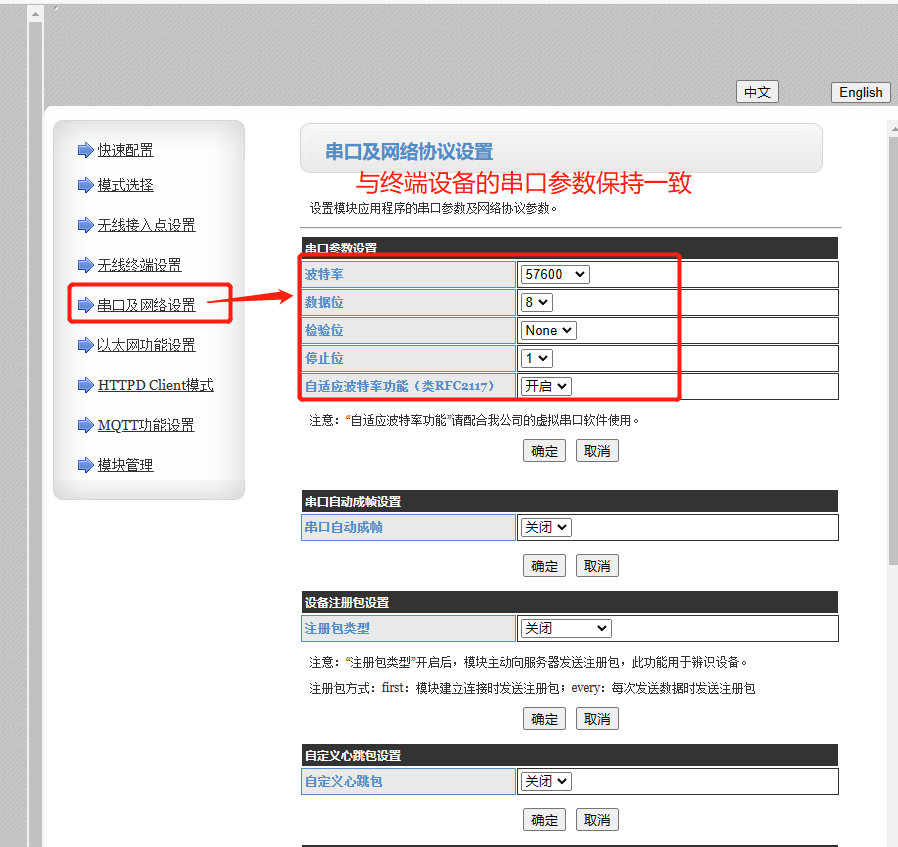

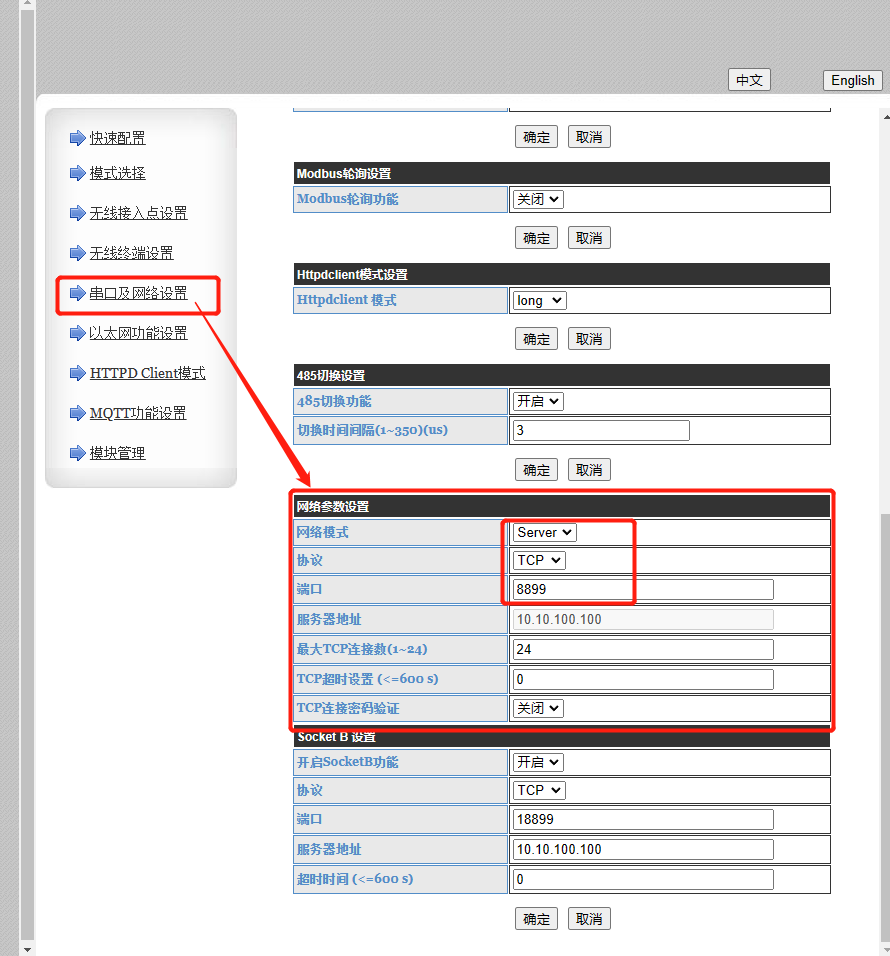

（5）配置相應的串口參數和Socket參數，參數配置完成后，需要點擊確定。所有參數確定完，最后再重啟。

四、功能調試

1、功能調試

打開串口助手（選擇正確的串口參數）和網絡助手（Client ，填要連接的server的ip和端口），從DR404的串口發數據123，網絡助手上可以收到。從網絡助手上發數據456，串口助手上也可以收到。

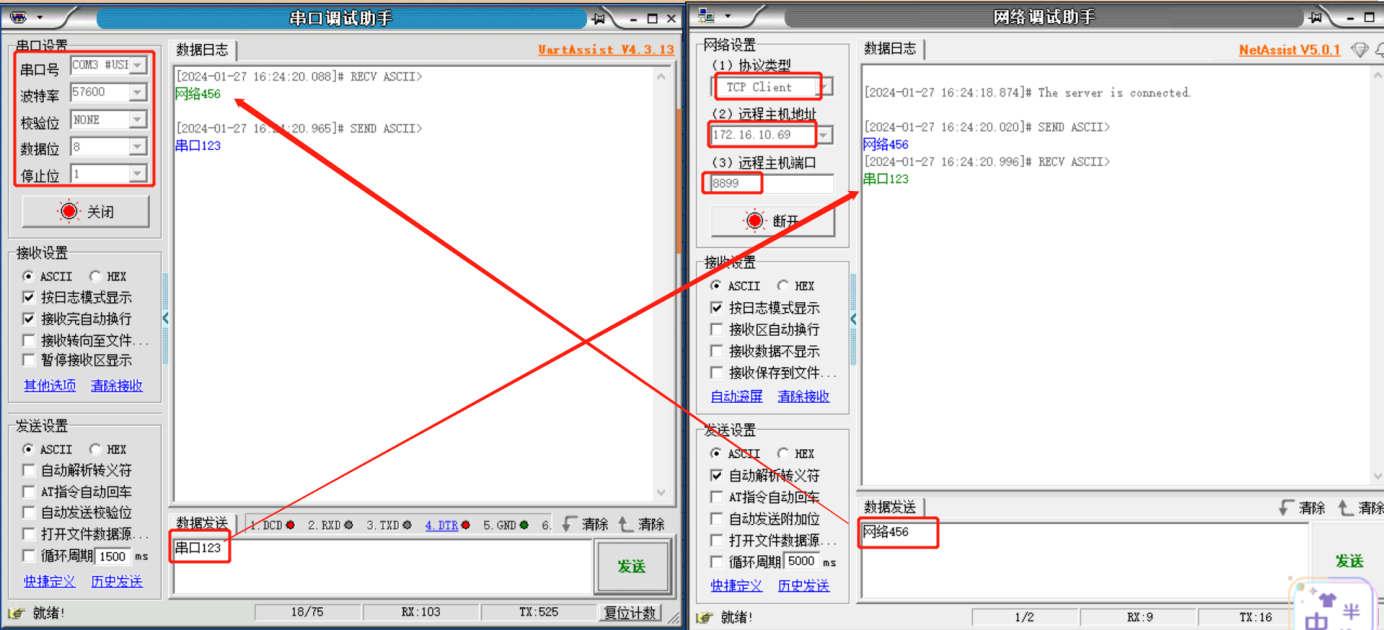

2、數據截圖

3、結論

DR404 有線WAN口接入路由器網絡，實現串口和網絡端的數據雙向傳輸。

編寫人：史瑋 編寫日期：2024-01-31

審核人：金志方 審核日期：2024-01-30

訂正版本：V1.0 訂正內容：初稿
