一、資料下載
1、DR134說明書：http://imbacareer.com.cn/Download/1387.html
2、DR134設置軟件：http://imbacareer.com.cn/Download/257.html
3、DR134 AT指令集：http://imbacareer.com.cn/Download/1388.html
4、modbus slave軟件：可百度自行下載
二、準備工作
1、USR-DR134產品 數量1個
2、電源適配器 12V 數量1個
3、網線1根
4、電腦 數量1臺
5、USR-RS485調試線 一根
6、可以訪問網外的路由器 一個
三、連接框圖
終端串口設備（比如：傳感器）--DR134--有人云
說明：本案例中，串口設備使用modbus slave軟件來模擬測試
硬件連接：將DR134設備采用12v電源適配器供電，串口端使用usb轉485的串口線連接電腦。設備的網口接入可以上外網的路由器。

四、云端參數配置

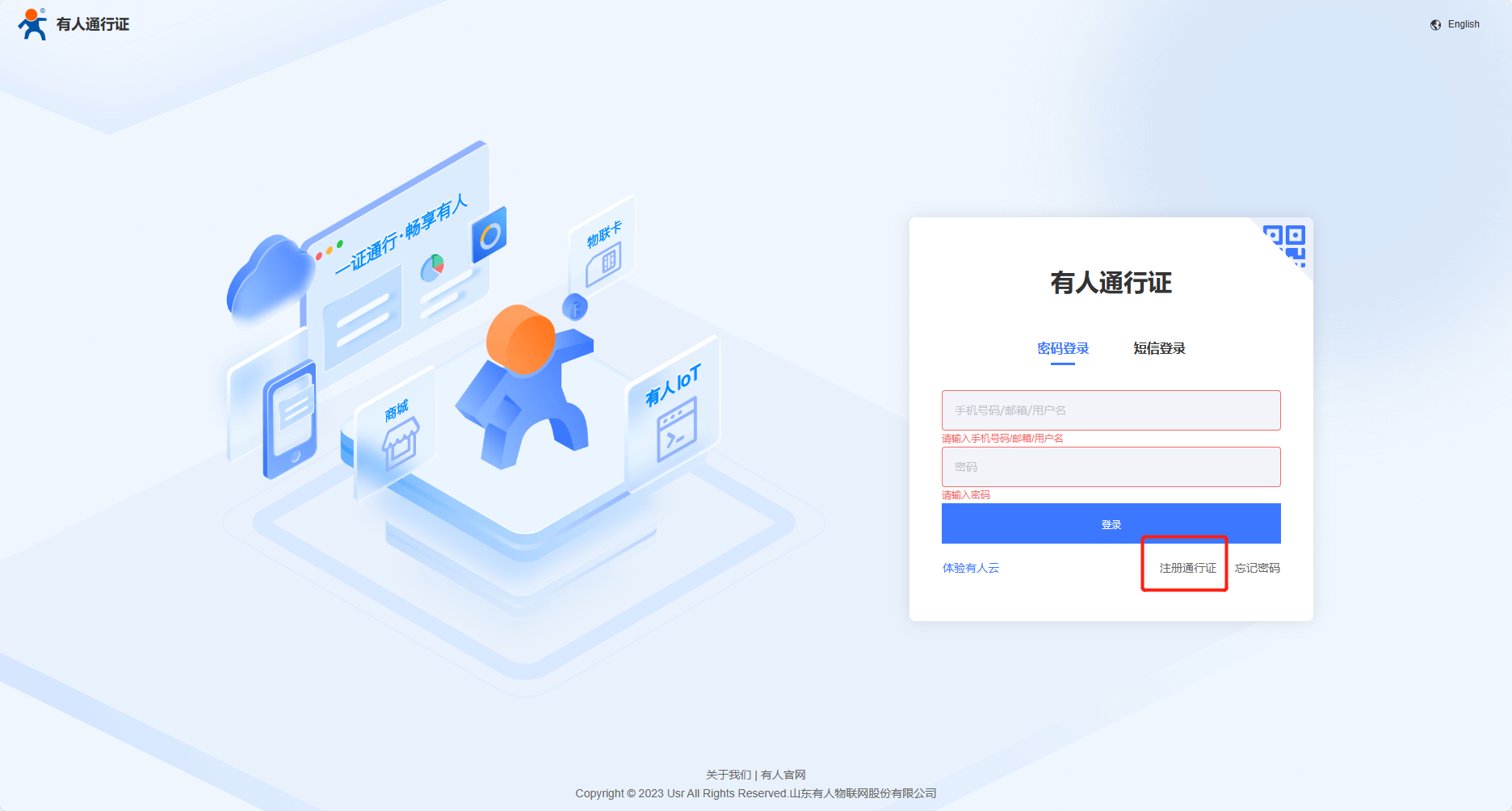

1、登錄有人云平臺:https://account.usr.cn/#/login_cps（如果沒有賬號先申請通行證）

2、添加設備

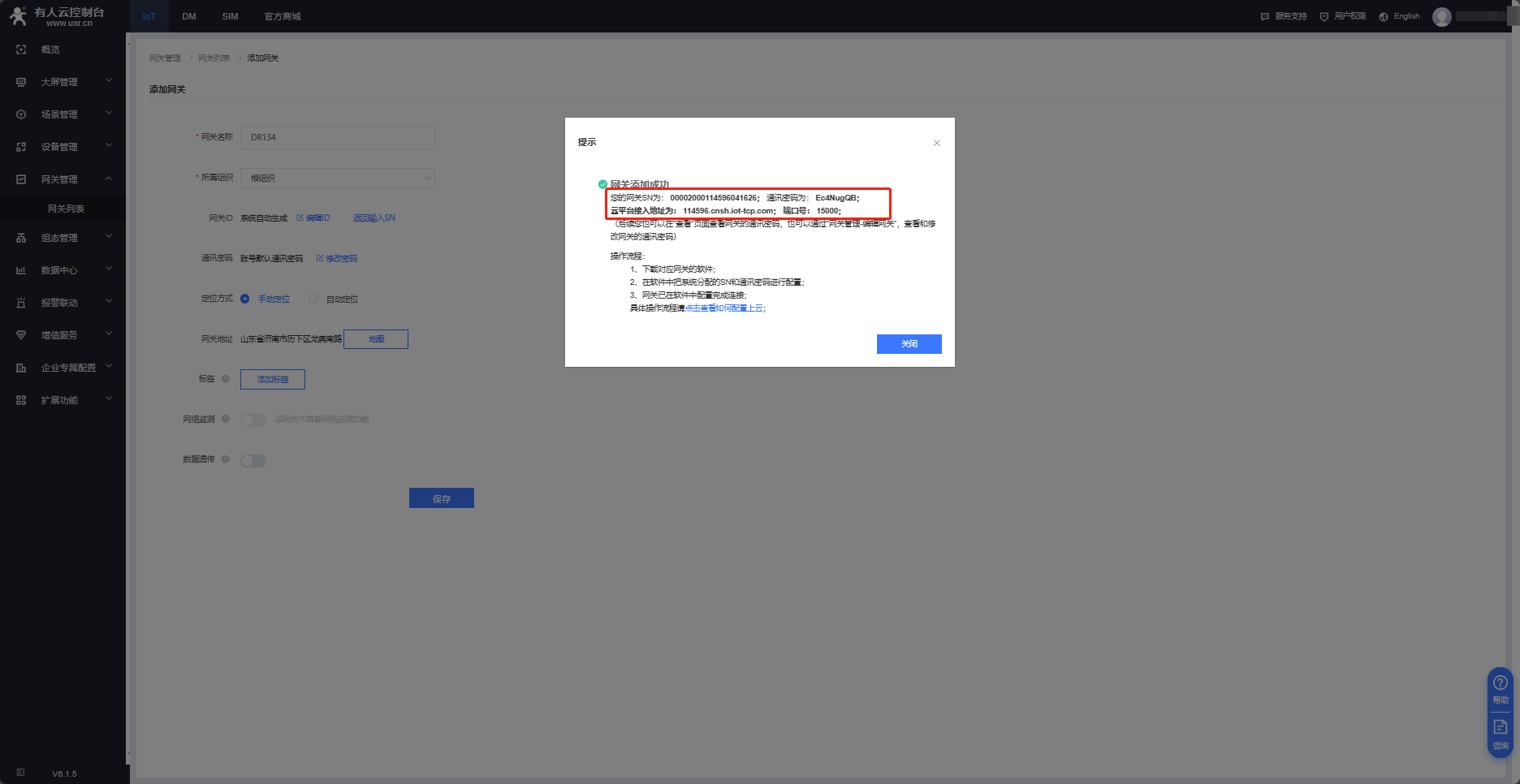

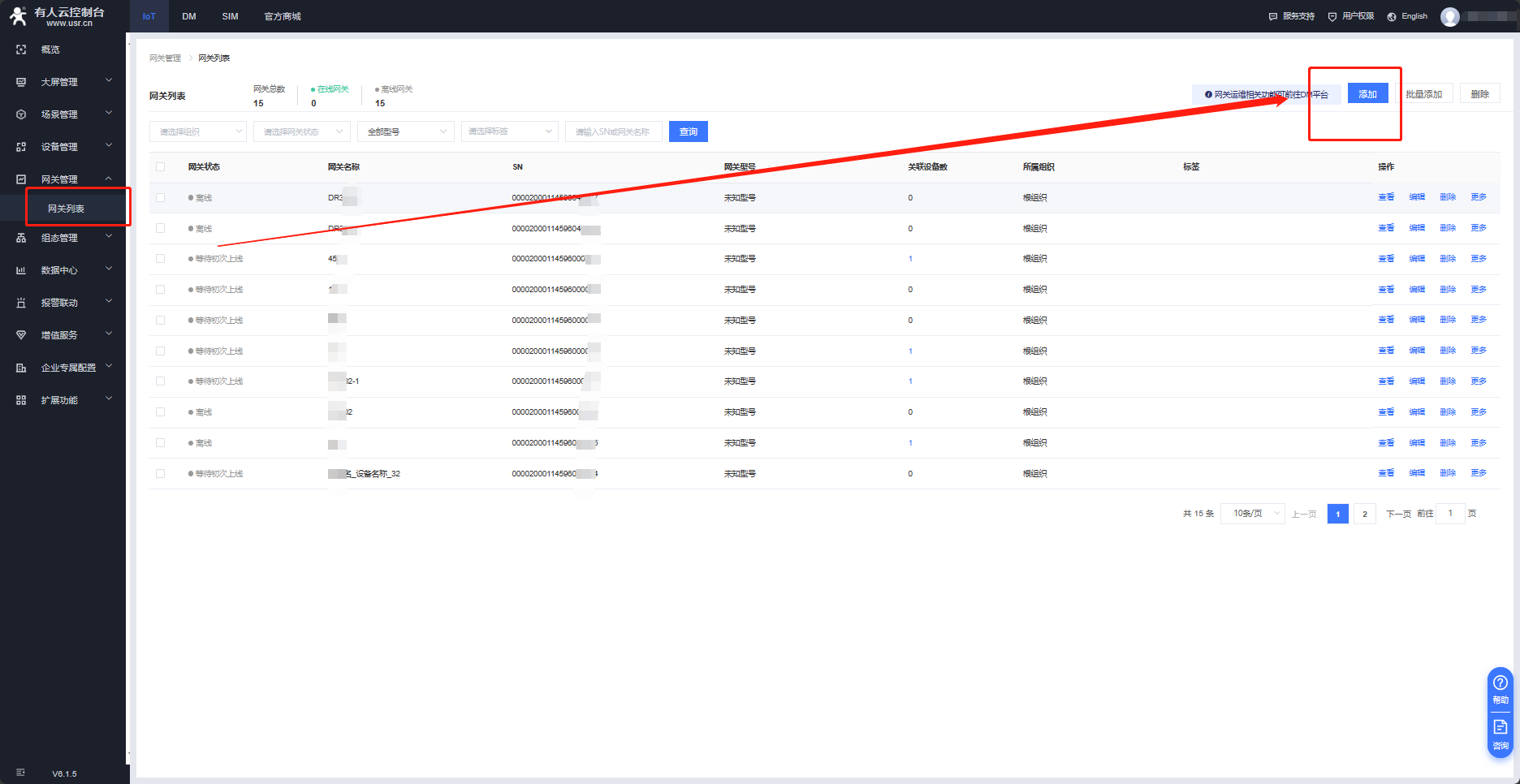

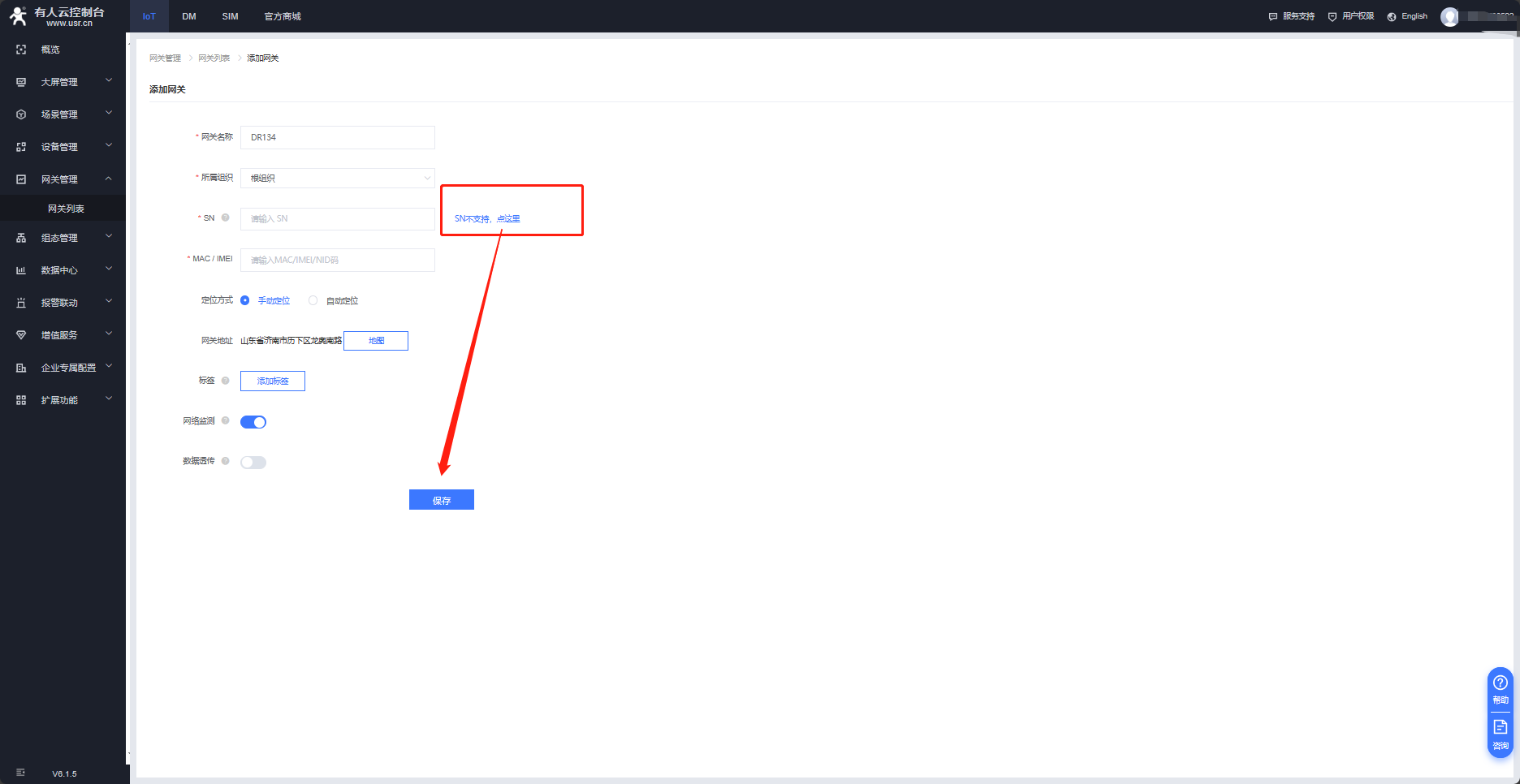

云平臺添加DR134設備，在網關管理---網關列表--添加網關，點擊SN不支持，系統自動生成，不需要自己設置，通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼)

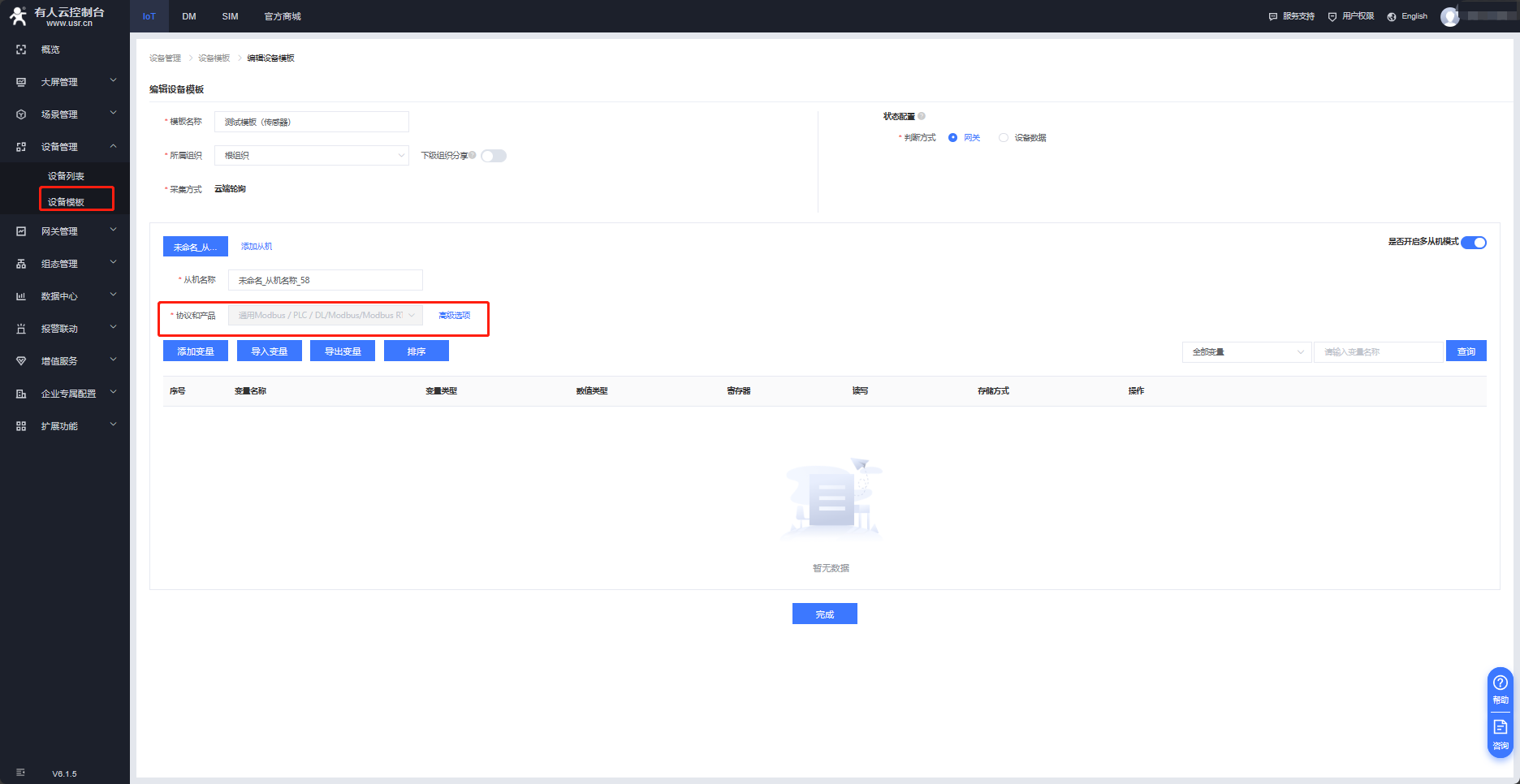

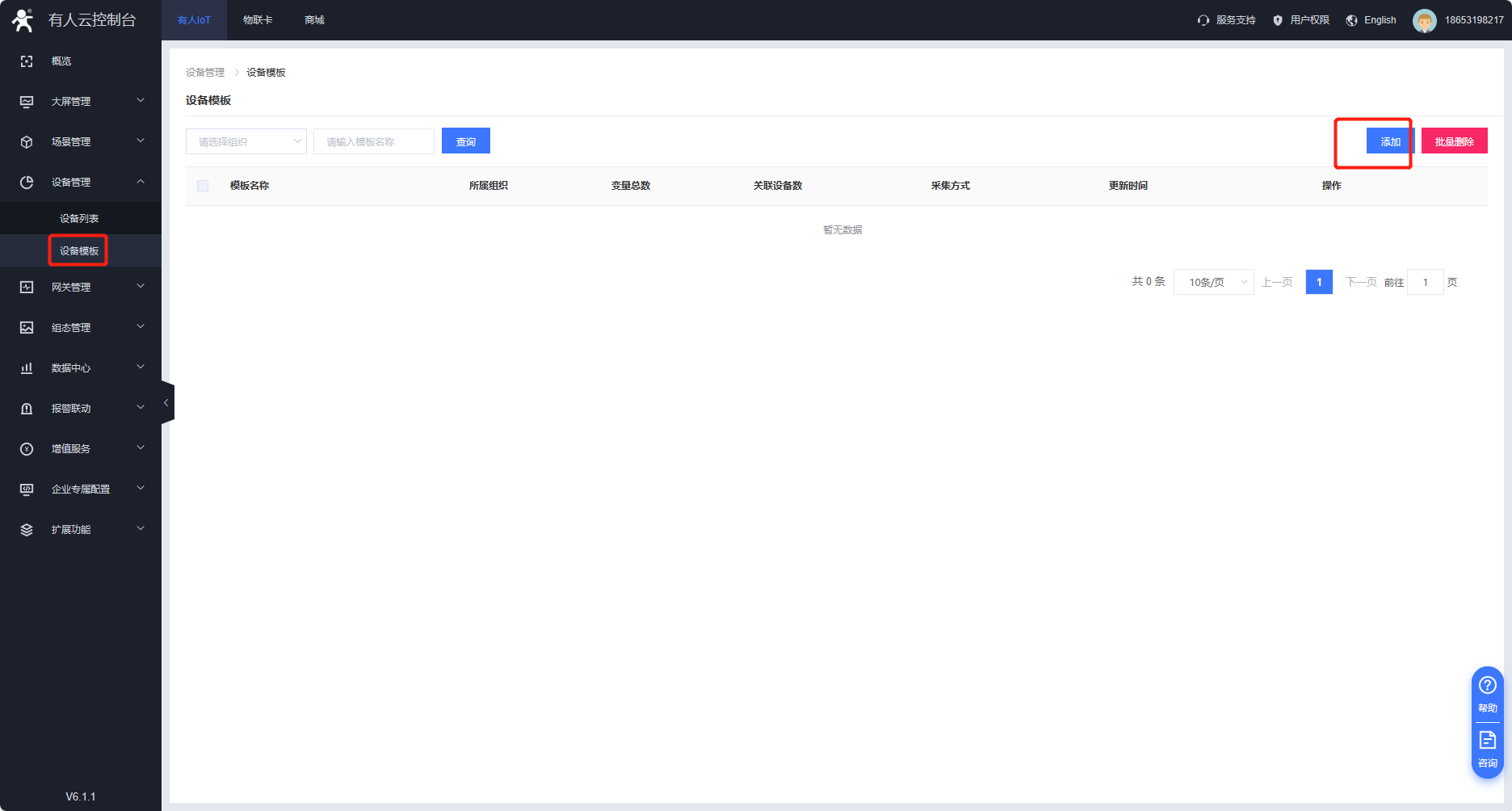

3、新建模板，在設備管理--設備模板--添加模板，模板選擇標準的modbus rtu模板。

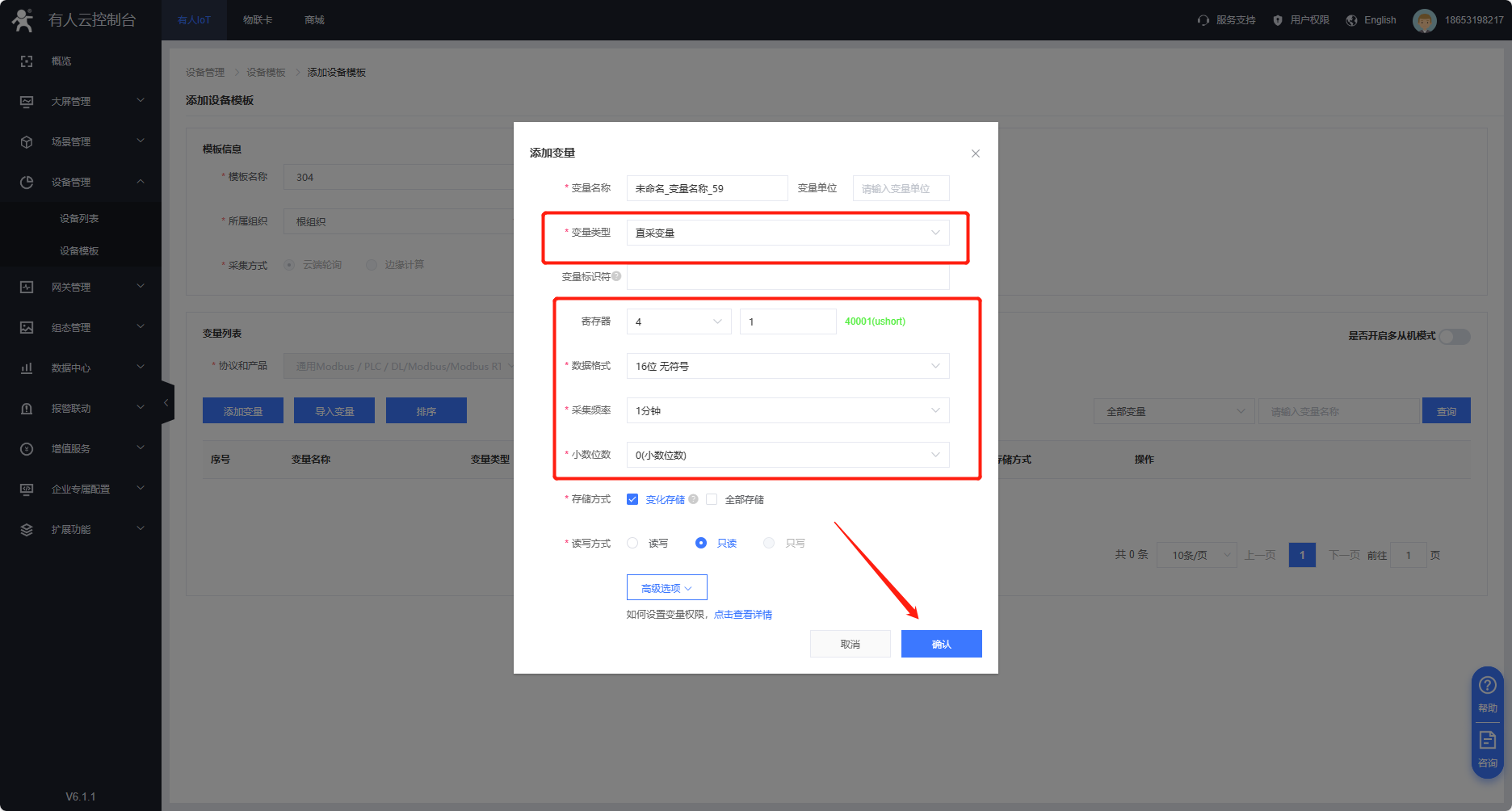

4、添加變量

變量名稱：自定義。

變量標識符不用填。

寄存器：第一個空選擇“4”，第二個空填“1”。

數據格式：16 無符號

小數點位數：0（小數位數）

存儲方式：變化存儲（自定義選擇）

讀寫方式：讀寫

高級選項 > 采集公式：%s/10

高級選項 > 控制公式：%s*10

注意：如果實際使用情況，不需要公式的話，可以不添加公式

寄存器地址計算方法：

寄存器的填寫(需要知道終端設備的功能碼寄存器的起始地址，不清楚的需要聯系終端設備的廠家)

功能碼03H或06H，起始地址0000H，則填：40001;

功能碼04H，起始地址000AH，則填：30011;

功能碼01H或05H，起始地址0002H，則填：00003;

功能碼02H，起始地址0003H，則填：10004。

格式為：功能碼+寄存器地址(需要16進制轉為10進制)+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001;

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1;所以組態地址就是40001;

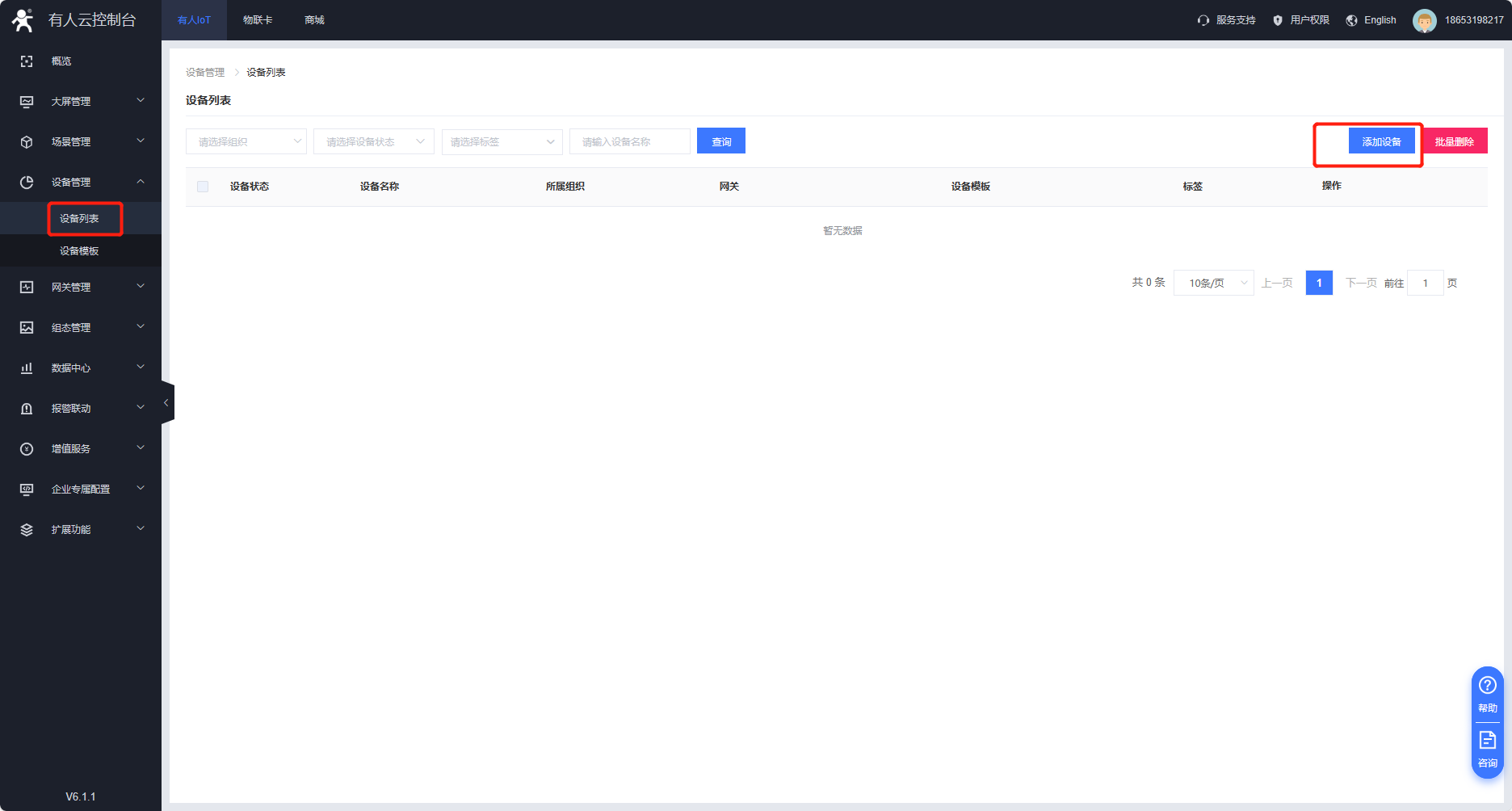

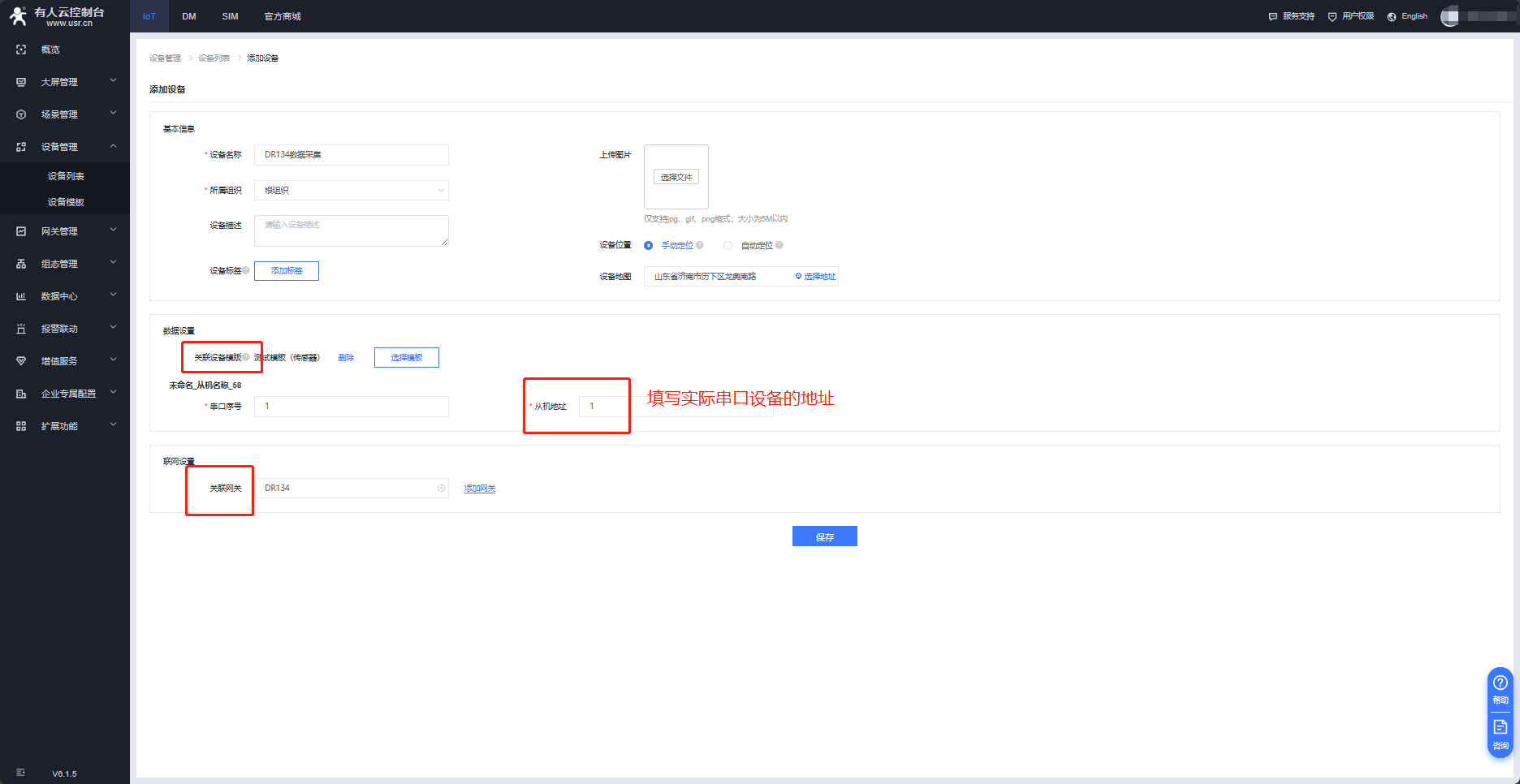

5、添加設備，云平臺添加設備，在設備管理---設備列表--添加設備 將網關與創建的采集模板做關聯。
從機地址: 根據DR134連接的串口設備modbus從機地址實際填寫；串口序號: 默認；

五、USR-DR134參數配置

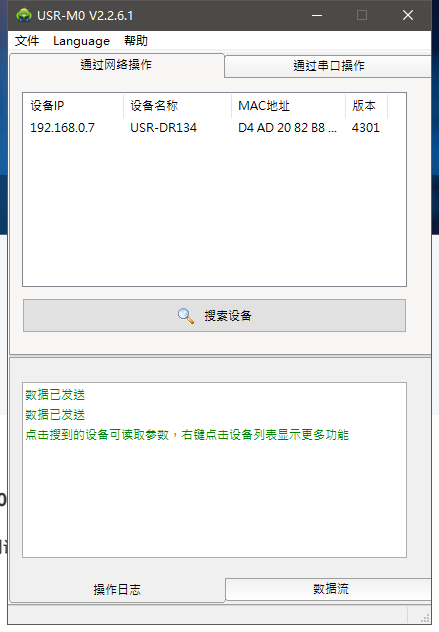

1、下載并打開DR134的設置軟件，點擊搜索，此時可以看到設備默認ip地址：192.168.0.7。雙擊ip地址在右側可以看到參數配置界面。

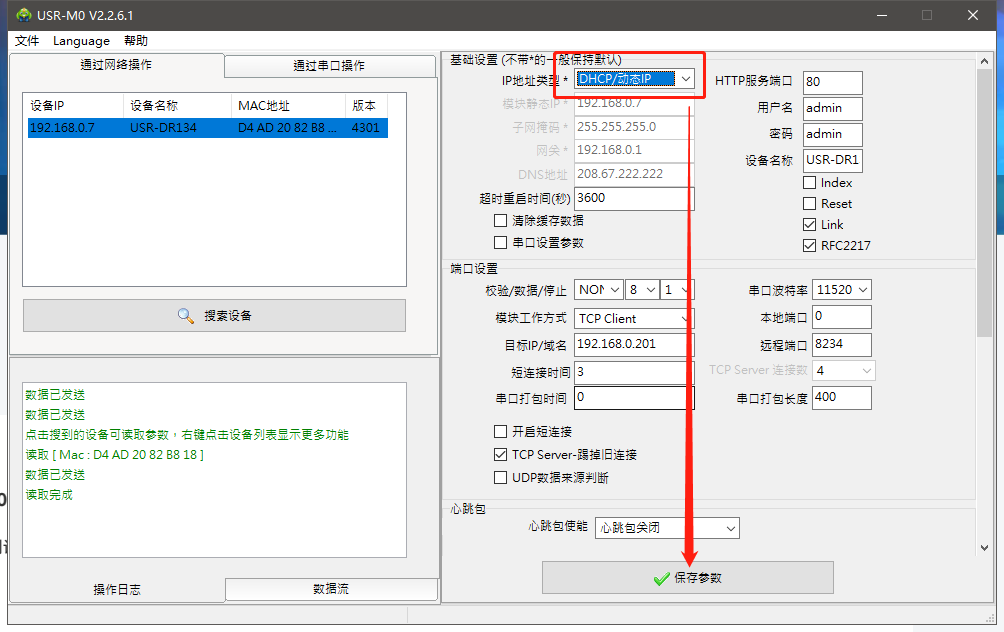

2、將設備的靜態ip地址改為dhcp動態獲取，保存參數重新搜索之后，可以看到路由器給設備分配的ip地址。

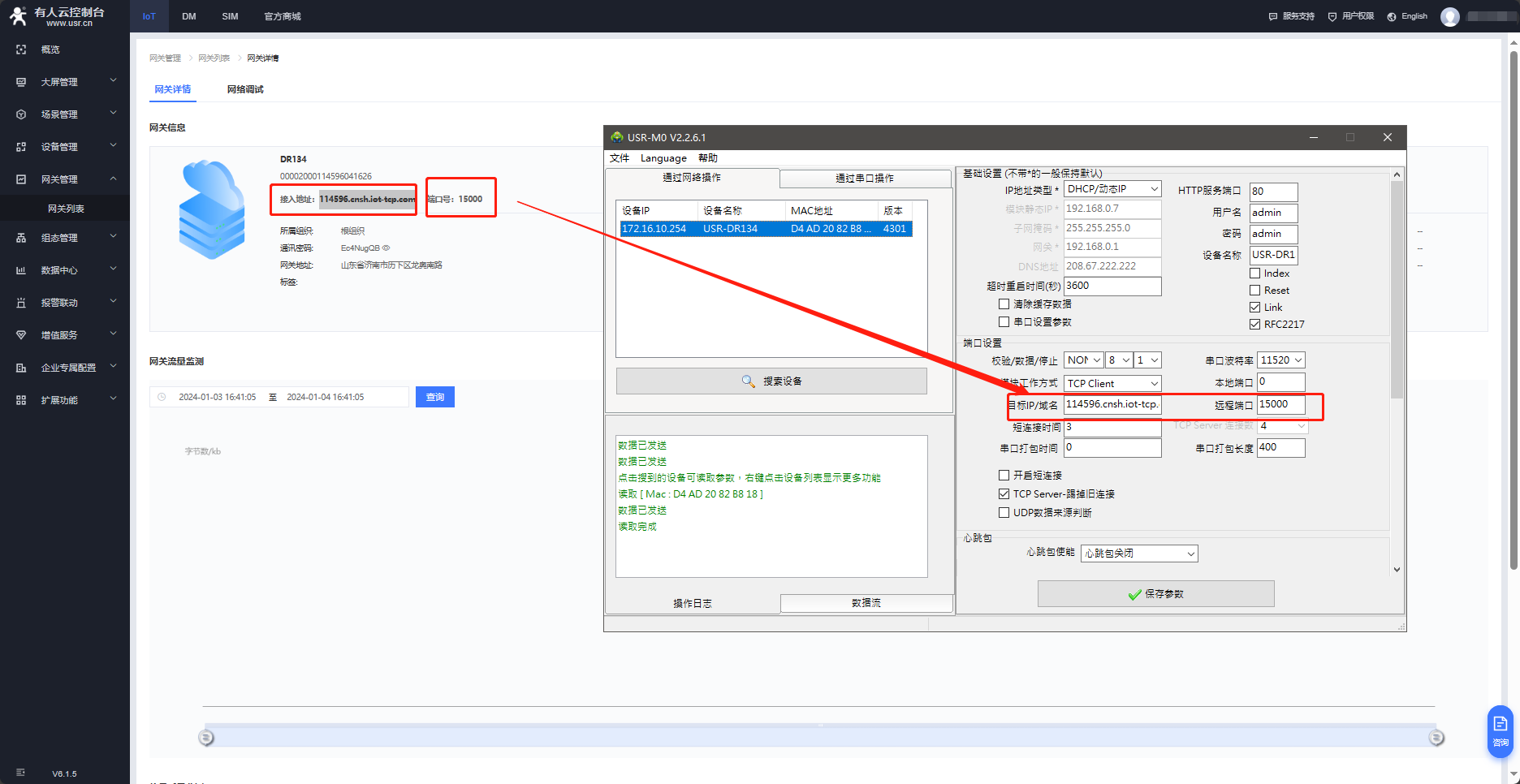

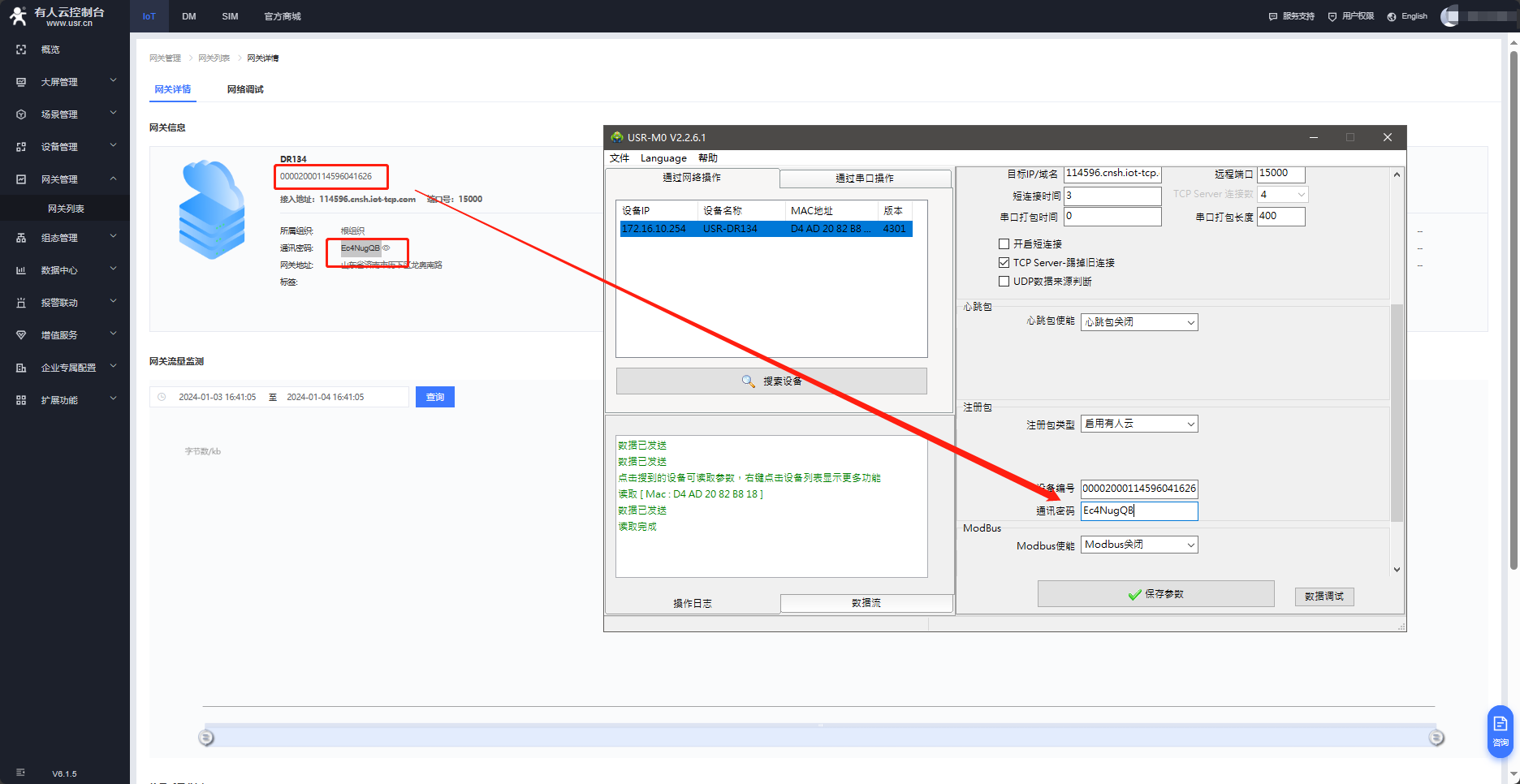

3、點擊搜索設備，可以看到上級路由給DR134設備分配的ip地址，點擊ip地址進入?yún)?shù)配置界面，修改設備所需連接服務器的地址和端口號。開啟注冊包--選擇啟用有人云，并且將有人云平臺生成的sn和通訊密碼配置到注冊包位置，點擊保存參數。此時可以看到設備在有人云上線。


六、數據測試

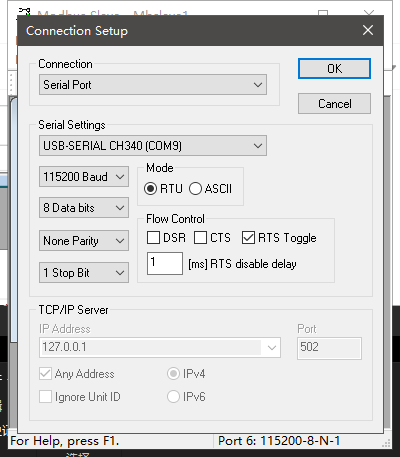

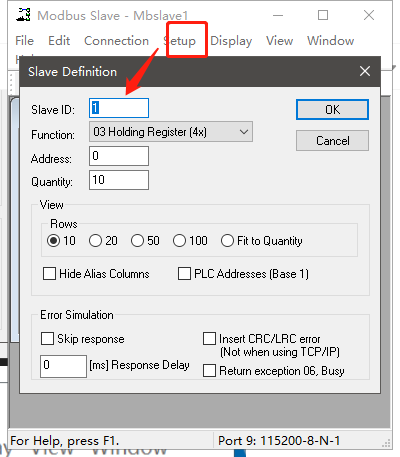

1、下載并打開modbus slave軟件，調用設備管理器中生成的com口，串口參數與DR134保持一致，從機地址以及寄存器的信息與有人云做匹配。

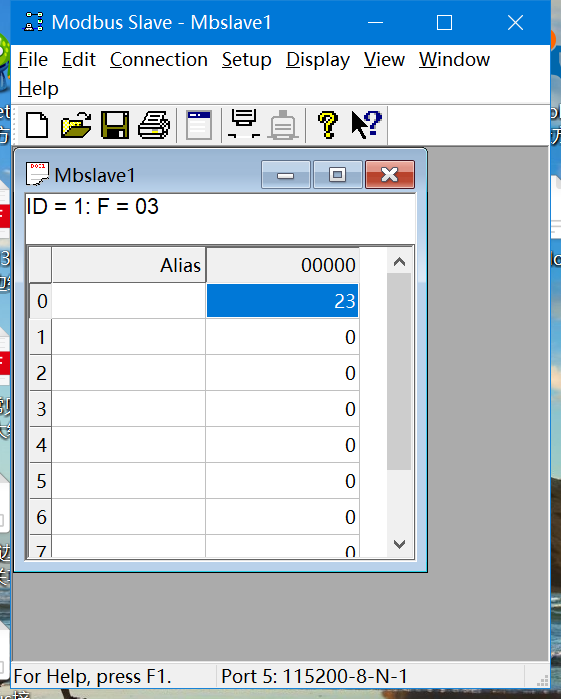

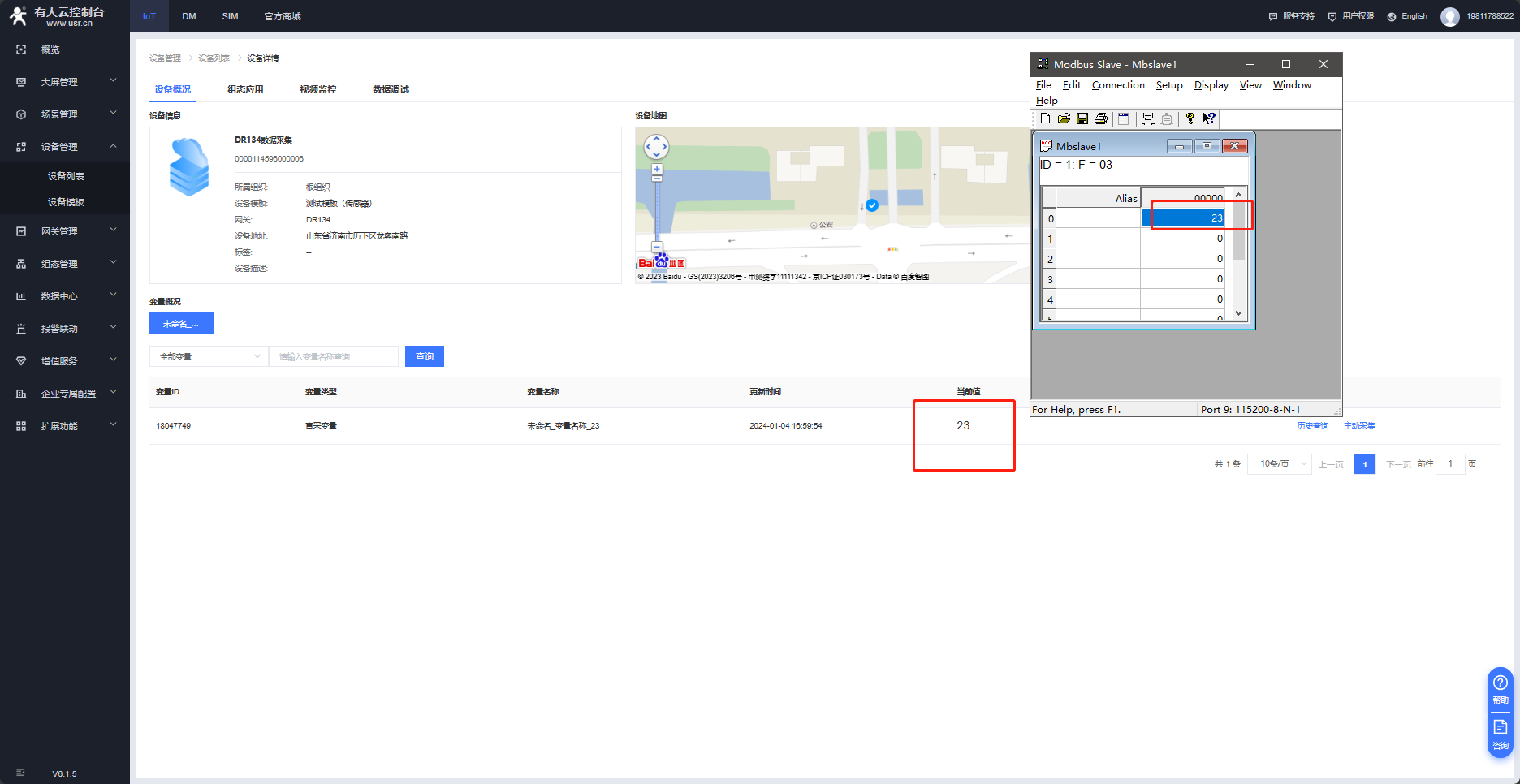

2、設置數據，在寄存器中寫入一個數據，查看云端采集上的數值

3、在有人云平臺上找到對應的設備，點擊數據查看-主動采集。可以在有人云平臺查看設備傳輸?shù)拇跀?shù)據


撰寫人：霍工
