一、資料下載

USR-TCP232-302/304/306 說明書官網下載鏈接：http://imbacareer.com.cn/Download/920.html

USR-TCP232-302/304/306 規格書官網下載鏈接：http://imbacareer.com.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下載鏈接：http://imbacareer.com.cn/Download/1255.html

M0系列設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/257.html

網絡 串口調試助手二合一軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

有人虛擬串口軟件V3.7.2.529下載鏈接：http://imbacareer.com.cn/Download/31.html

有人虛擬串口軟件V5.0.1下載鏈接：http://imbacareer.com.cn/Download/924.html

二、硬件連接

1、所需物品

USR-TCP232-302 產品 1臺

5V電源適配器 1個

USB-RS232串口線 1條

超五類網線 1根

筆記本電腦 1臺

2、硬件連接

USR-TCP232-302的232串口接USB-RS232串口線到電腦USB口，網口通過網線直連電腦，然后產品接5V電源適配器上電。

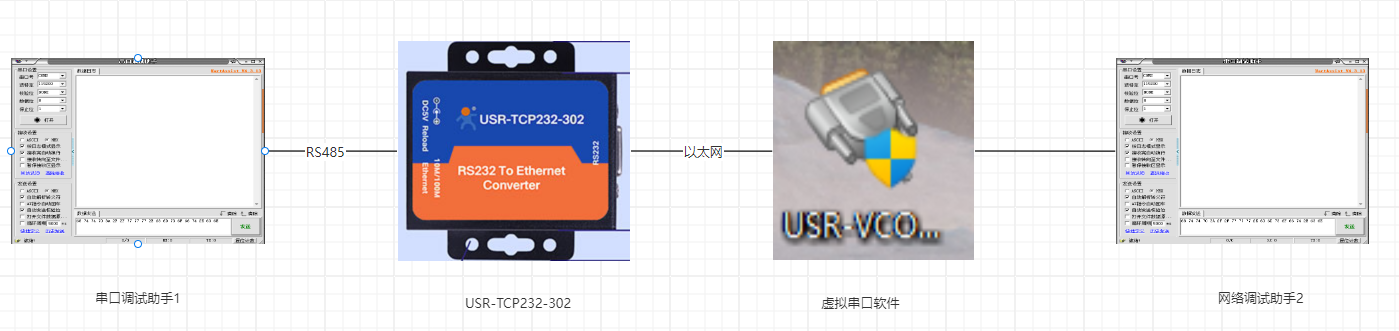

附圖：

三、產品參數設置

1、電腦環境參數設置

電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1（USR-TCP232-304出廠默認IP是192.168.0.7，配置時電腦需要和設備在同一個網段）

電腦關閉防火墻和殺毒軟件。

2、虛擬串口參數設置

打開虛擬串口軟件V3

創建一個虛擬串口COM2，網絡協議TCP server,本地端口號8234，點擊確認。進行網絡監聽。

虛擬串口軟件中選項開啟同步波特率（類RFC2217）功能。

3、USR-TCP232-302參數設置

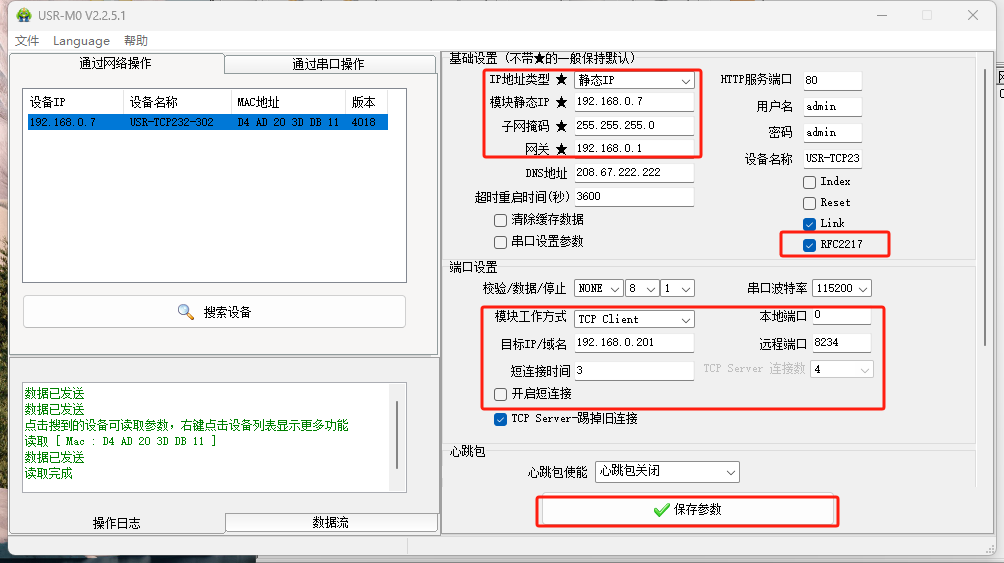

電腦打開M0軟件點擊搜索，搜到設備后雙擊MAC，右側出現USR-TCP232-302參數。

USR-TCP232-302IP保持出廠默認的192.168.0.7即可。模塊工作方式設置為TCP client,本地端口號0，目標IP/域名：192.168.0.201，遠程端口號8234，關閉短鏈接,開啟類RFC2217的功能。保存參數。

注意：類 RFC2217，是簡化版的 RFC2217 協議，配合虛擬串口能夠動態改變 30X 的串口參數，實現和變串口參數（波特率、數據位、校驗 位等）的設備通訊。開啟該功能后，使用 USR-VCOM 虛擬串口軟件也開啟類 RFC2217 功能，則可以實現計算機上的應用軟件的串口波特率與 30X 的串 口波特率自動匹配適應，而無需關注串口的波特率設置?。。?/span>

四、功能調試

1、功能調試

打開兩個串口調試助手，分別引用虛擬串口COM2和USB轉232轉換器的COM口，串口調試助手上改變不同的波特率互發數據測試，可以成功進行數據交互。

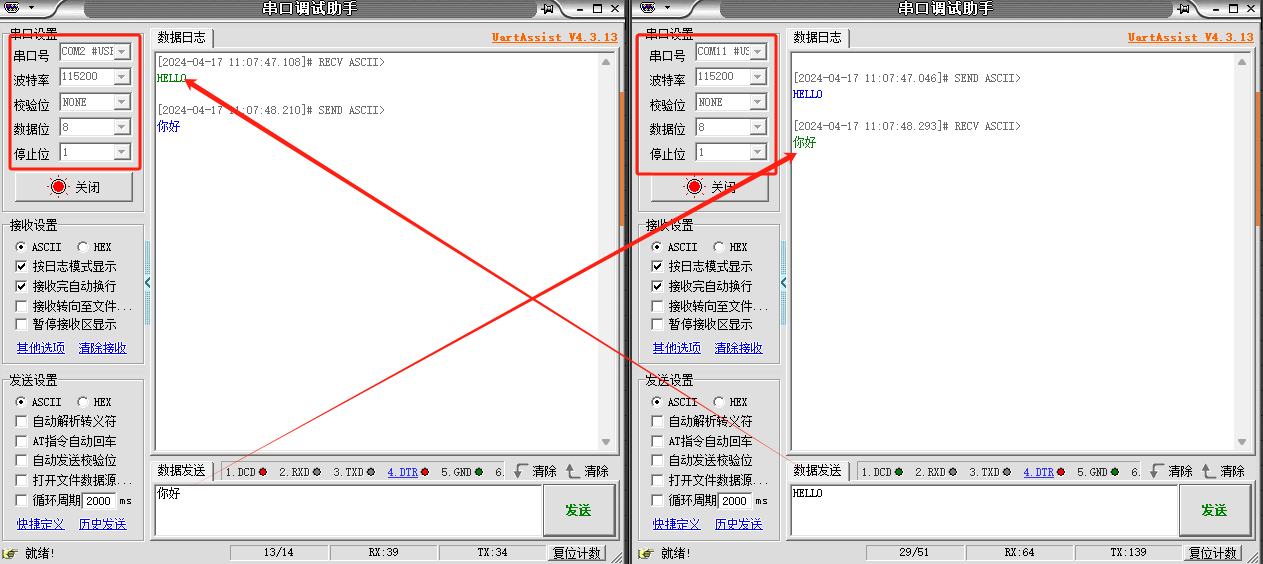

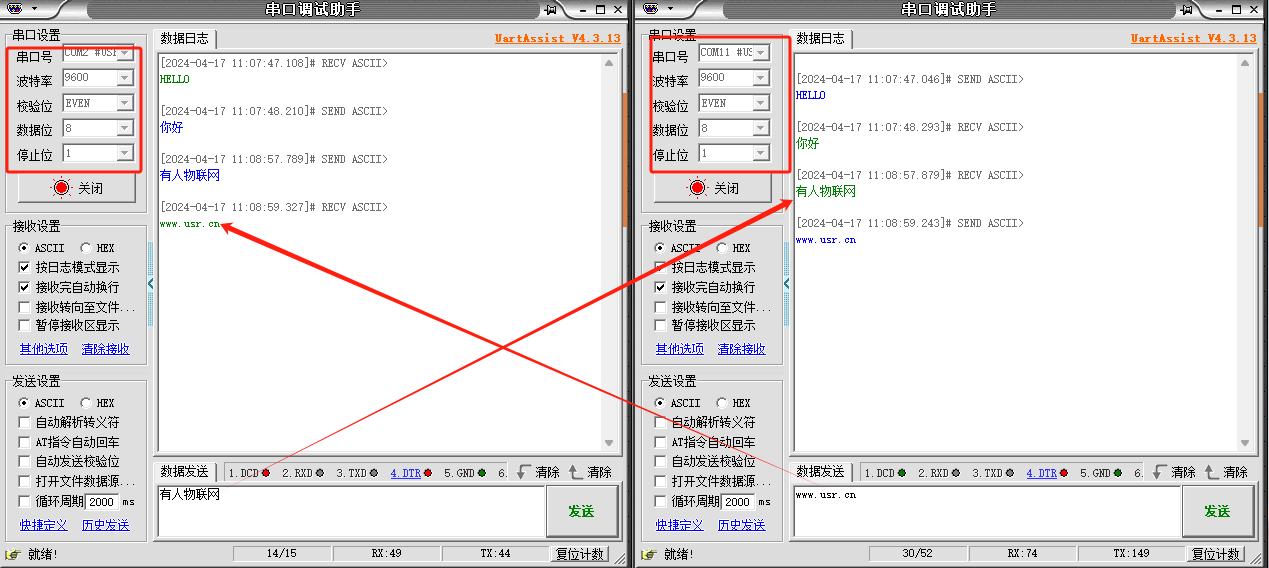

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-04-26

審核人：尹叢欣 審核日期：2024-04-28

訂正版本：V1.0 訂正內容：初稿
