wifi模塊

WIFI模塊串口

wifi模組A2/B2是一款工業級一體化802.11 b/g/n模組，實現TTL串口、WIFI無線網絡和以太網口雙向透明傳輸。
傳統的串口設備或MCU控制設備利用WIFI模塊可以快速接入WIFI無線網絡。

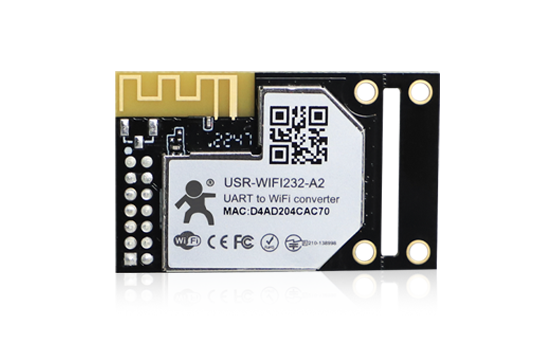

新老WIFI模塊對比

wifi無線模塊

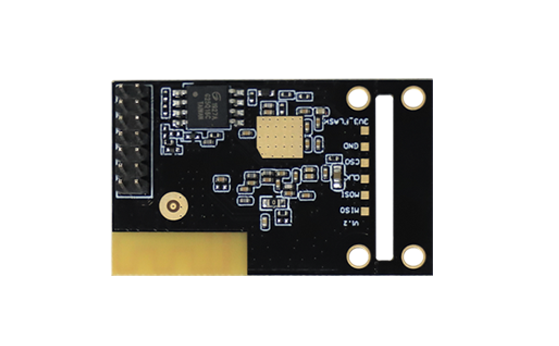

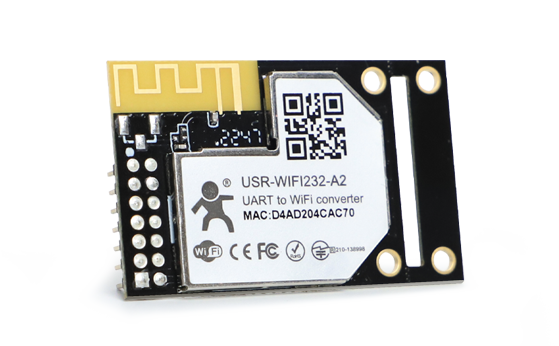

串口wifi模塊A2/B2與A/B的引腳尺寸完全兼容，A2/B2去掉尾部的PCB可以讓體積更小。

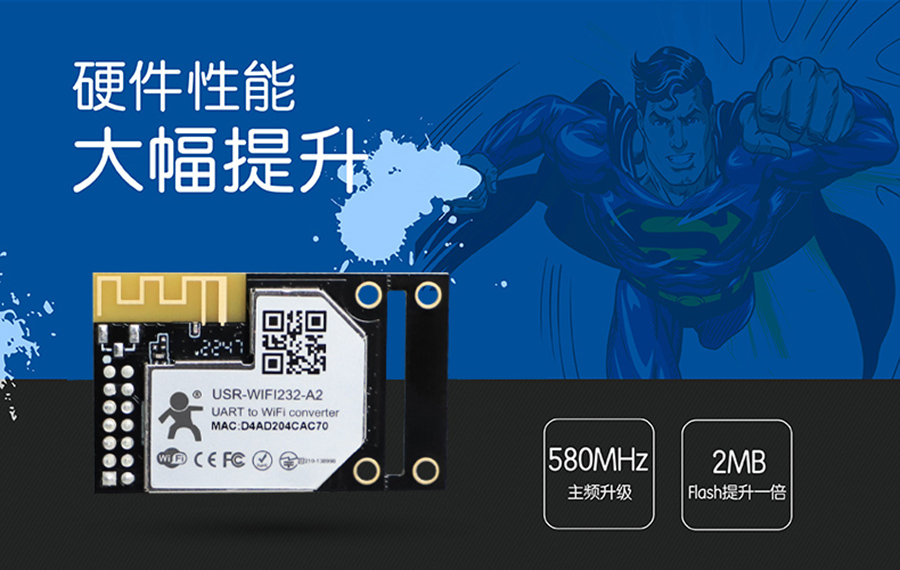

串口轉WIFI模塊A2/B2采用新方案，主頻升級至580MHz，F(xiàn)lash提升至2MB。

硬件提升、功能增加、體積更小，成本卻更低!

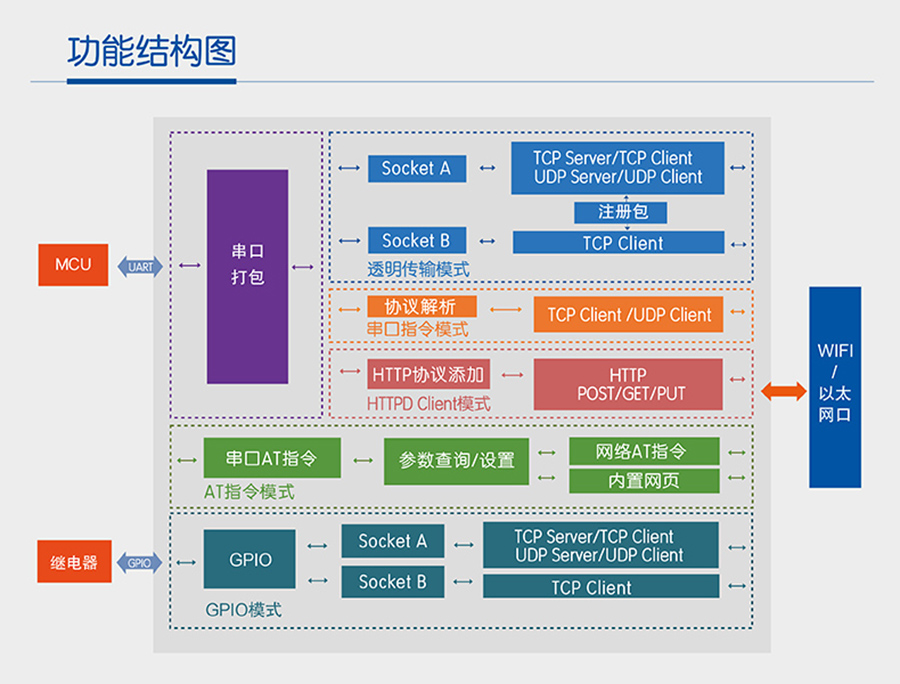

WIFI模塊工作模式

wifi模塊參數

1.透明傳輸模式

A2/B2支持串口透明傳輸模式，在此模式下，所有需要收發的數據在串口與wifi之間不做任何解析，
最大程度的降低用戶使用的復雜度。透?jìng)髂Ｊ娇梢酝耆嫒萦脩粼械能浖脚_(tái)，
用戶設備基本不用做軟件改動就可以實現此功能。

2.串口指令模式

串口指令模式是指A2/B2wifi模塊做UDP Client或TCP Client時，
允許用戶將串口的數據發往不同的服務器端，而不受Socket數量的限制。
用戶的MCU只要按照規定的格式發送數據包，模塊將數據自動解析，
將符合協議的發送到特定的服務器端。

3.GPIO模式

串口wifi模塊工作在GPIO模式時，PC或其它網絡設備可以通過WIFI與模塊連接，
通過命令控制GPIO或讀GPIO狀態。

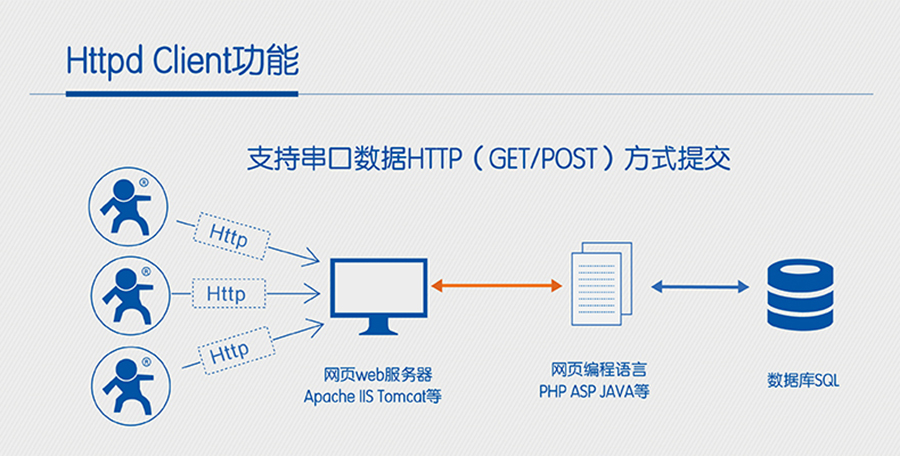

4.Httpd client模式

HTTPD CLIENT

此模式將數據直接傳向HTTP服務器端，或者是從HTTP服務器端獲取數據。
只要按照格式向串口發送數據，數據將以Http(GET/POST)方式直接提交給web服務器(如：apache、IIS、tomcat等)，
普通的網站編程人員利用PHP、ASP等腳本語言就可以直接做數據庫存儲等處理。做B/S架構系統的不二之選!

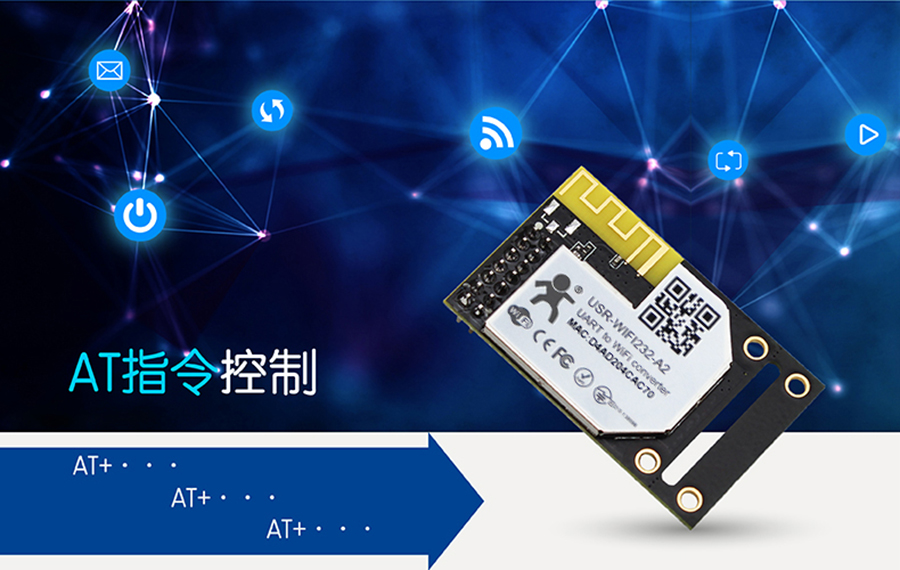

5.AT命令模式

WIFI模塊AT指令

A2/B2有豐富的AT指令集來進行控制。在AT命令模式下，
用戶可以發送AT命令來查詢模塊的當前狀態或設置模塊的參數。

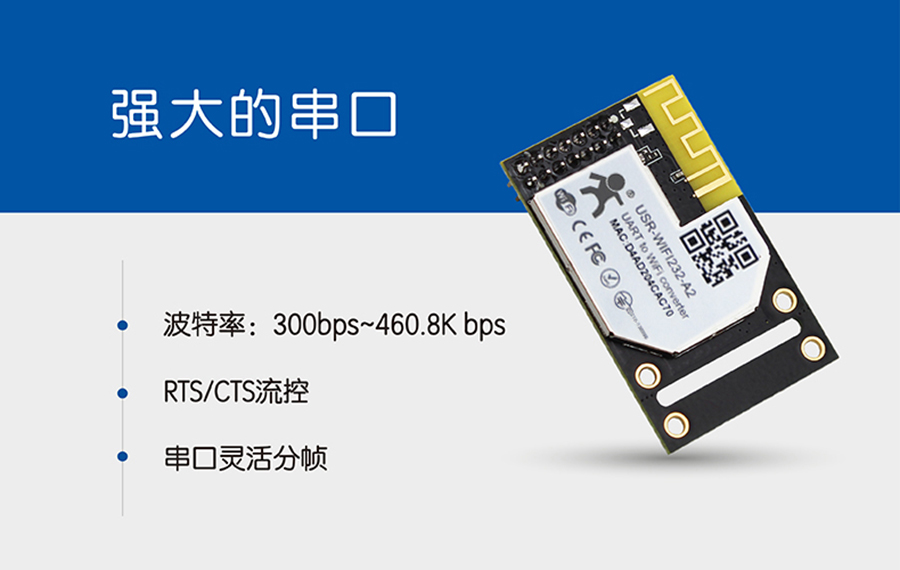

硬件接口

WIFI模塊串口

WIFI模塊支持RTS/CTS流控制，當通過串口傳輸數據時，或者與單片機進行通信時。
由于兩端的處理速度不同，出現接收端的數據緩沖區已滿，而發送端依然在發送數據，造成數據丟失。
流控制可以解決這種數據丟失的問題。

wifi模塊同步波特率

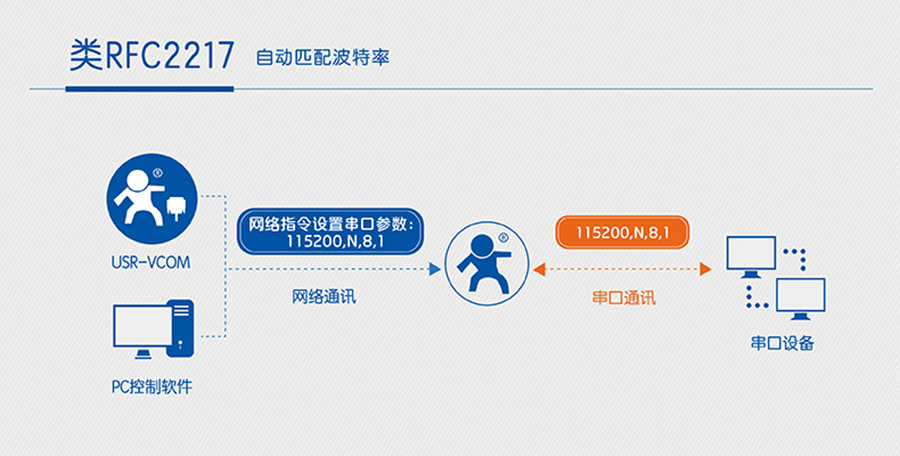

同步波特率RFC2217是一個通過以太網即時修改設備串口參數的一個標準協議，
動態改變模塊串口波特率、數據位、校驗位、停止位。

串口wifi模塊

串口WIFI模塊A2/B2采用工業級方案，輕松適應多種工業場景。

WIFI模塊信號

A2/B2wifi模塊超高的主頻可以輕松應對大功率企業/工業級無線路由器。
模塊信號強悍、穩定，A2內置天線的傳輸距離可達到200m，B2加載外置天線傳輸距離可至280m。
同時，模塊的穿墻性能優異，最大限度保證信號平穩。

WIFI模塊STA

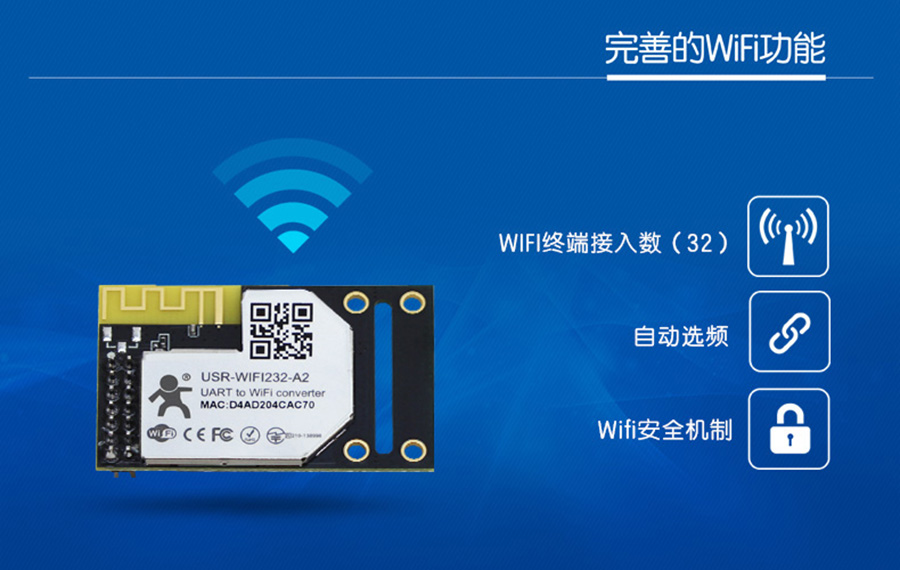

串口wifi模塊A2/B2作為AP熱點可以同時容納24個wifi客戶端同時接入，也可同時容納24個TCP客戶端。
自動選頻：模塊工作在STA模式時，會根據AP的無線信道自行調整為與AP相同的信道，并接入。
模塊工作在AP模式時，可以設置為自動選頻模式，根據周圍環境，選擇信號較好的無線信道。
A2/B2支持多種無線網絡加密方式，如WEP/WPAPSK/WPA2PSK等，能充分保證數據的安全傳輸。

網絡功能

WIFI模塊A2/B2支持多種網絡協議：DHCP/DNS/TCP Client/TCP Server(24個client數量)/UDP Client/UDP Server/HTTPD Client/Websocket

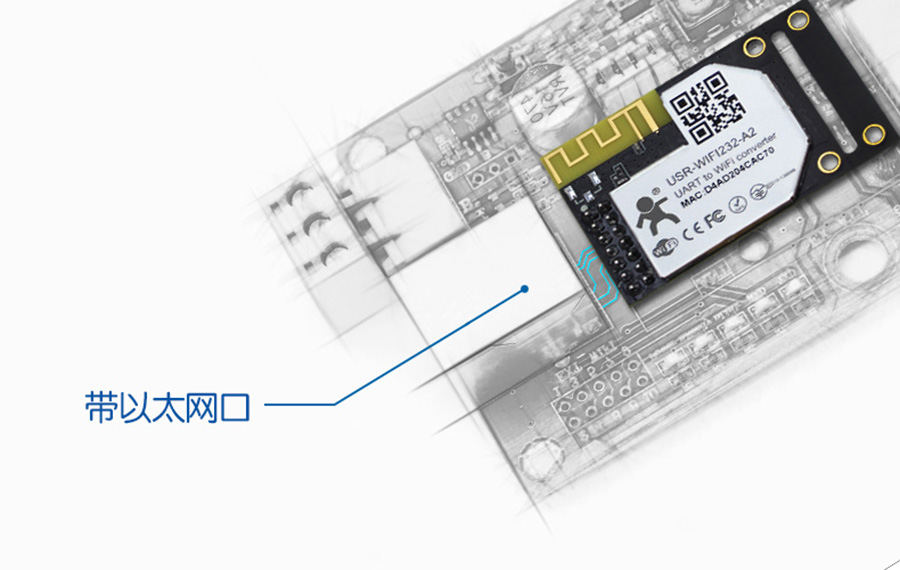

串口wifi模塊以太網口

串口wifi模塊A2/B2提供一個100M以太網接口，通過這個接口，

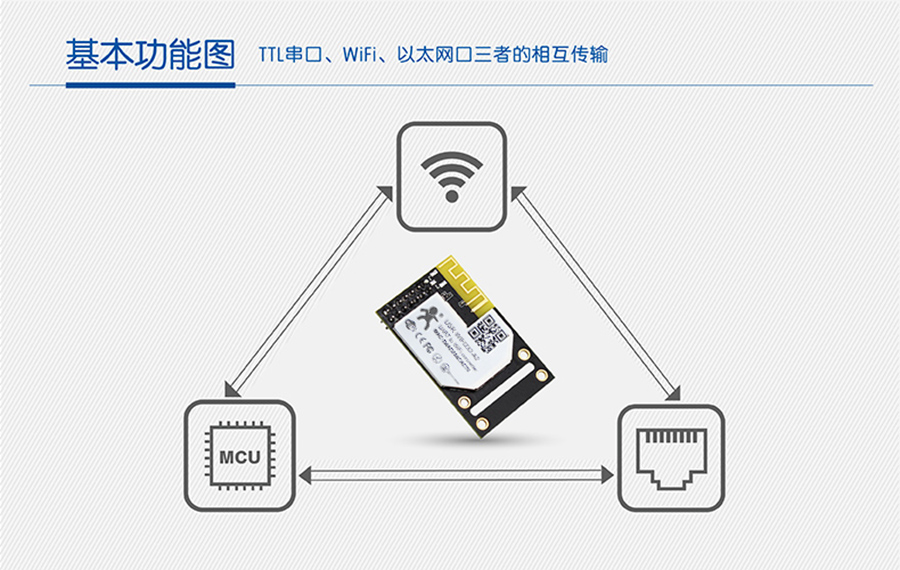

用戶可以實現WIFI口、串口、以太網口、三個接口互通。

WIFI模塊內置網頁

A2/B2支持內置網頁，通過網頁設置參數。

WIFI模塊注冊包

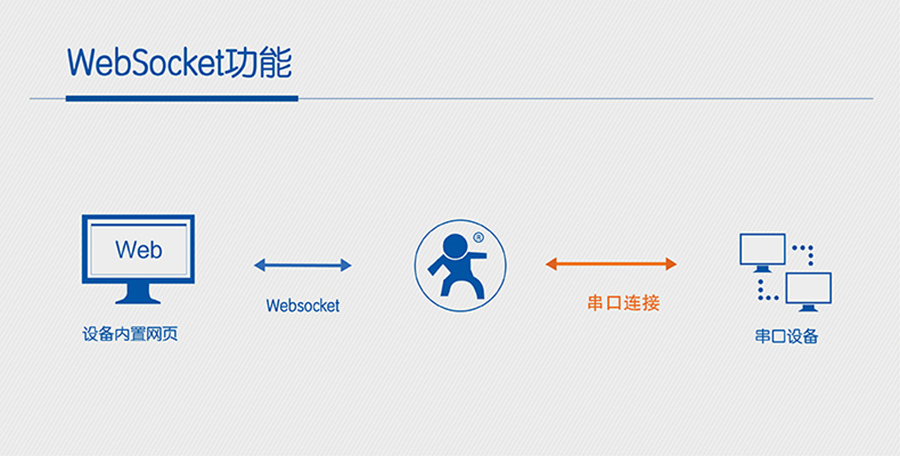

Websocket功能是模塊網頁與模塊的串口進行數據交互。
Websocket server的功能可以讓模塊的串口跟網頁進行實時交互，
取代早先的HTTP GET、POST、PUT的方式，響應速度更快。

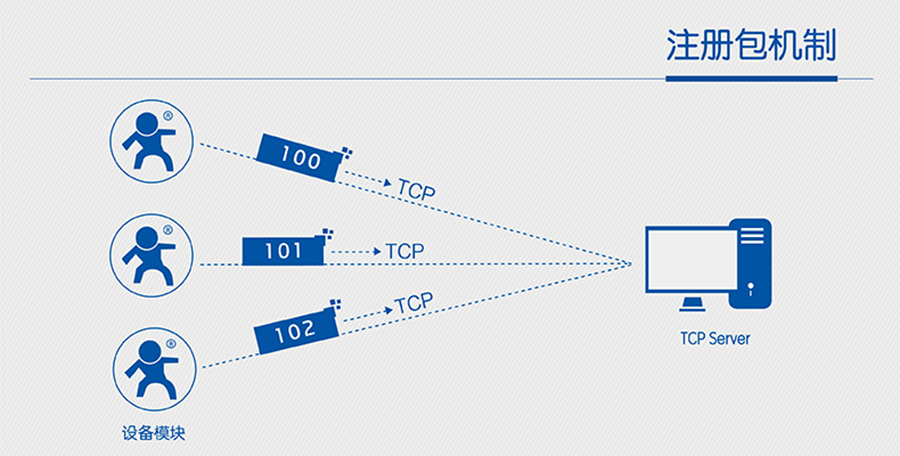

WIFI模塊注冊包機制分為兩種方式：連接即發注冊包，數據前邊帶注冊包。
連接即發注冊包：當TCP建立鏈接時，先發送一個注冊包，
注冊包可以設置，用于服務器識別鏈接，之后數據正常發送。
數據攜帶注冊包：發送每一條數據，數據都由注冊包和數據組成，
注冊包在前，用于服務器識別對應的設備，然后綁定到服務器端。

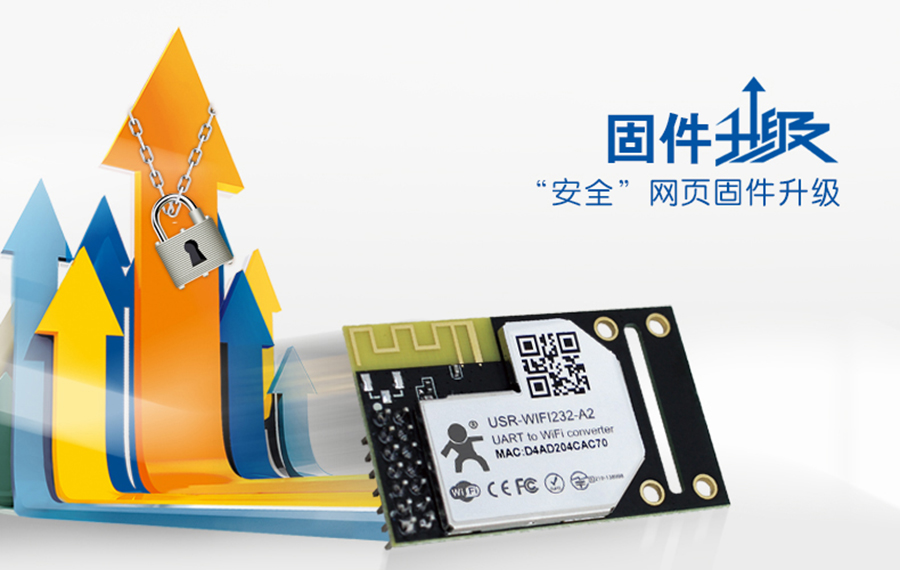

  串口wifi模塊A2/B2支持網頁在線固件升級，一鍵安裝，更安全。

無線組網方式

APwifi模塊

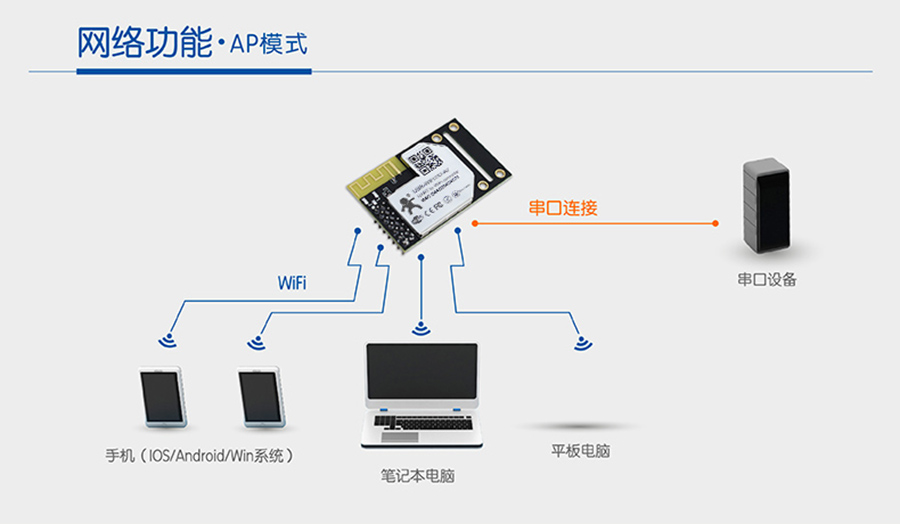

串口wifi模塊作為AP模式，可以達到手機/PAD/電腦在無需任何配置的情況下，快速接入模塊進行數據傳遞。
另外，還可以登陸模塊的內置網頁進行參數設置。

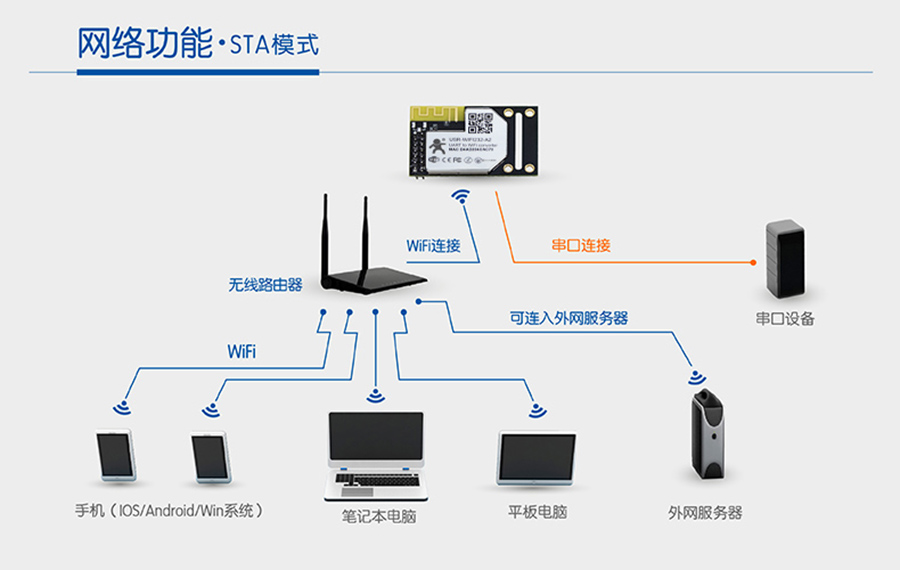

STAwifi模塊

串口wifi模塊作為STA是一種最常用的組網方式，由一個路由器AP和許多STA組成，如下圖。
其特點是AP處于中心地位， STA之間的相互通信都通過AP轉發完成。

串口轉wifi模塊

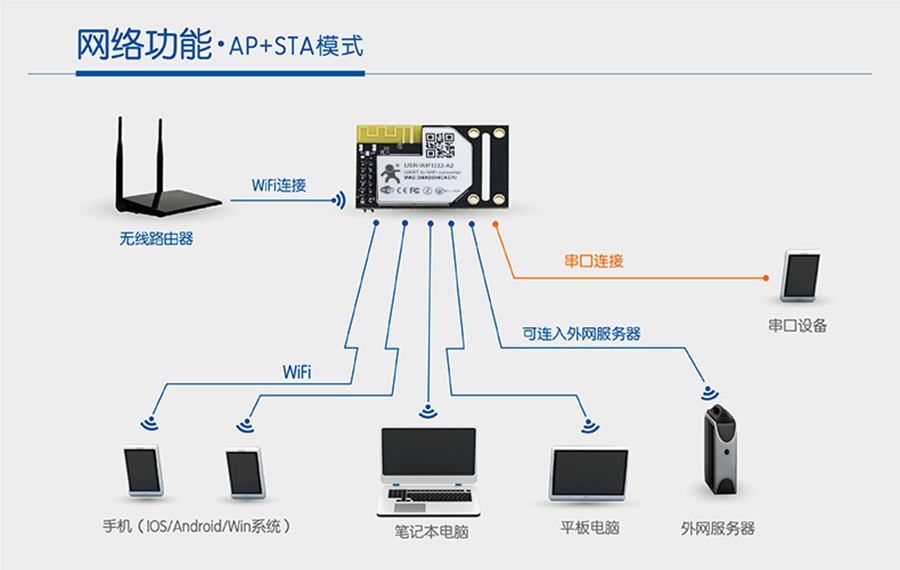

串口wifi模塊可以同時啟用AP、STA，即模塊同時支持一個AP接口，一個STA接口。
模塊開啟AP+STA的功能后，模塊的STA和AP接口同時可用。

更多功能

wifi模塊

更多簡單方便的功能等你來體驗！TCP超時斷開、指令調節發射功率、
設置方式(網頁、串口AT指令、網絡AT指令)、KeepAlive等功能。

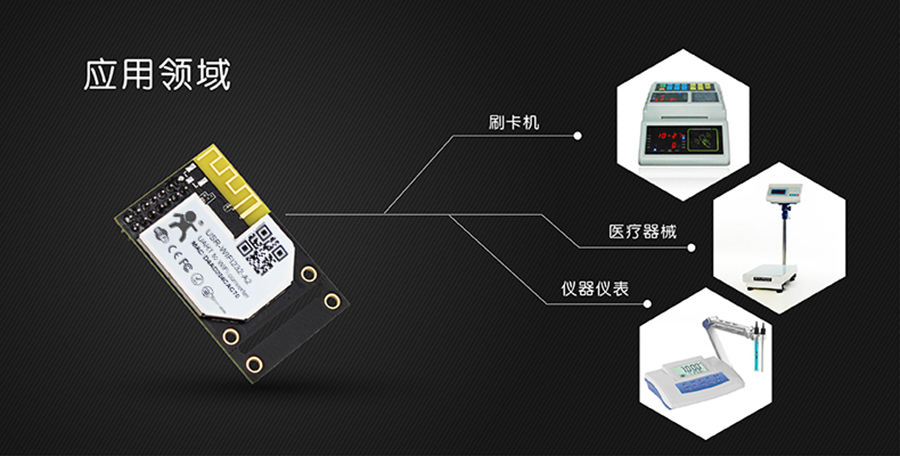

應用領域

wifi模塊應用領域

wifi模塊A2/B2采用業內工業級最高性能嵌入式結構，
可適用在刷卡機、醫療器械、儀器儀表、手持POS機、打印機、光伏逆變器、工廠自動化、環境監測等具體領域。
