USR-WIFI232-A2連接有人云（V6)和虛擬串口（V3）一對一通訊示例

一、資料下載

USR-WIFI232-A2軟件設計手冊：http://imbacareer.com.cn/Download/358.html

USR-WIFI232-A2 設置軟件：http://imbacareer.com.cn/Download/707.html

測試底板：http://imbacareer.com.cn/Product/44.html

USR-VCOM虛擬串口（V3.7.2.529版本）下載鏈接：http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-WIFI232-A2 模塊 1個

USR-WIFI232-A2 測試底板 1個

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

可以上外網的路由器1個

2、硬件連接

USR-WIFI232-A2 底板的232串口接USB串口線到電腦USB口，然后產品接12V電源適配器上電。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR的USB-RS232串口線COM口號COM10。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-WIFI232-A2

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

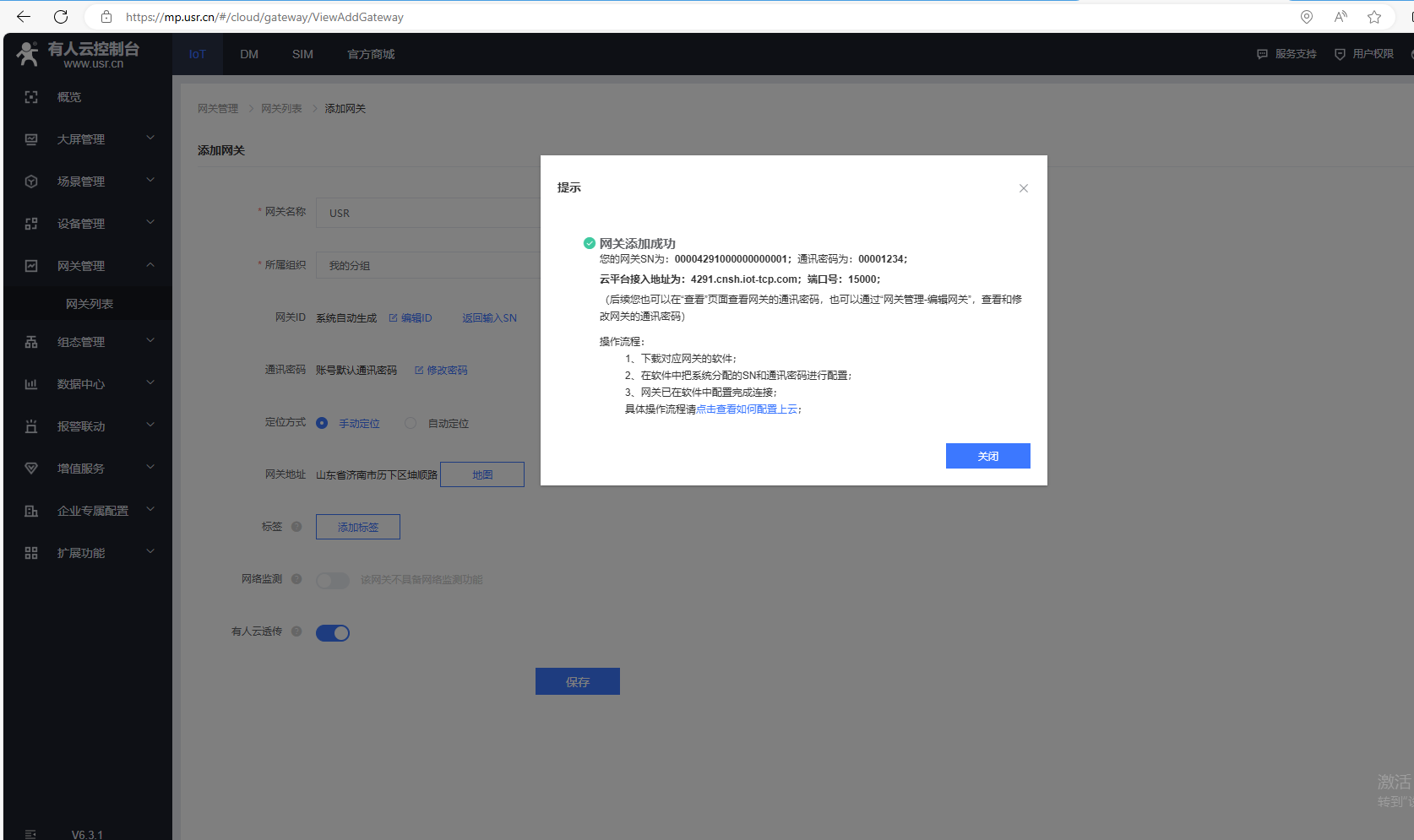

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

四、USR-WIFI232-A2參數設置

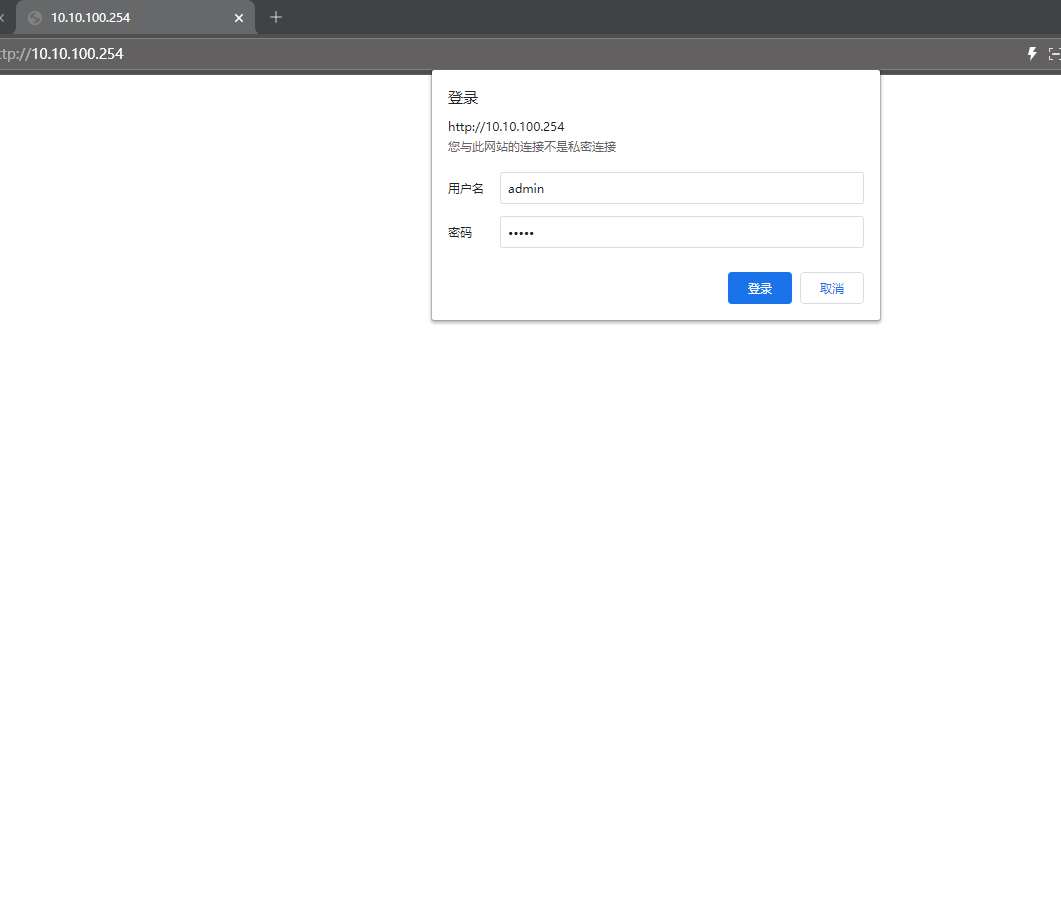

1、電腦連接USR-WIFI232-A2的WiFi，瀏覽器輸入10.10.100.254登陸網頁

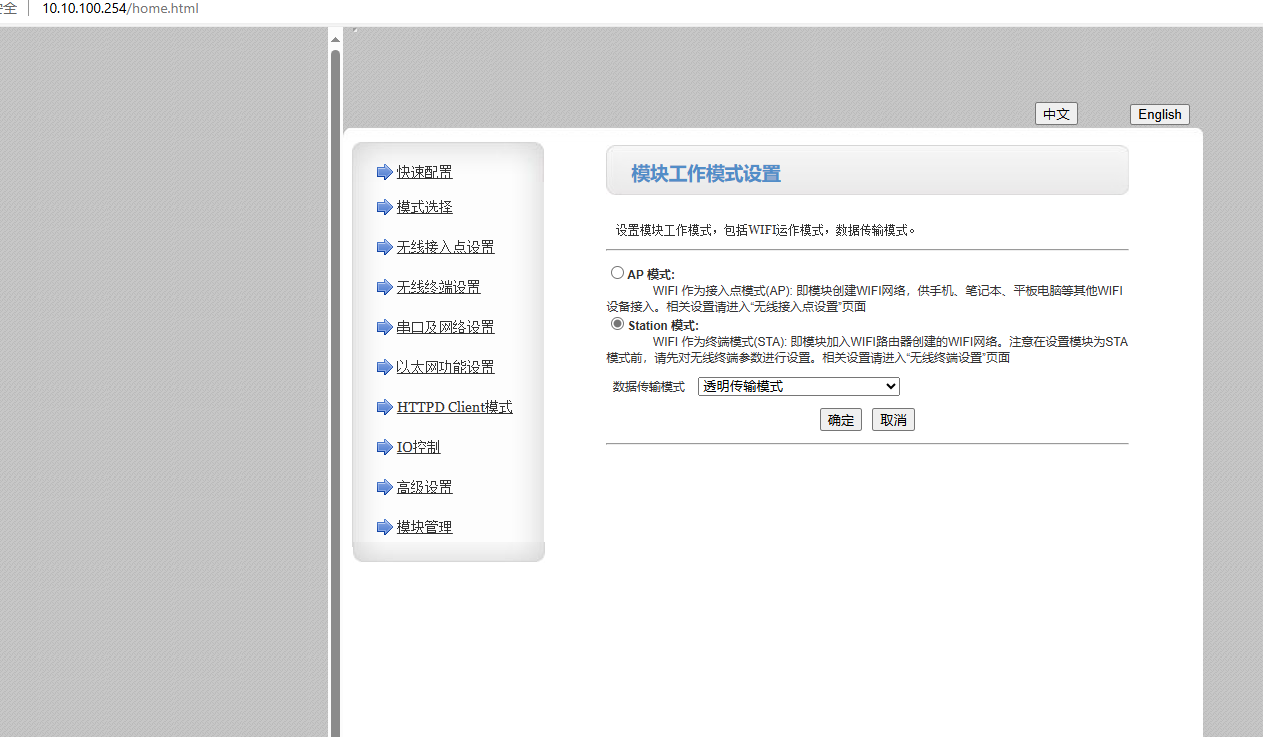

2、模式設置STA模式

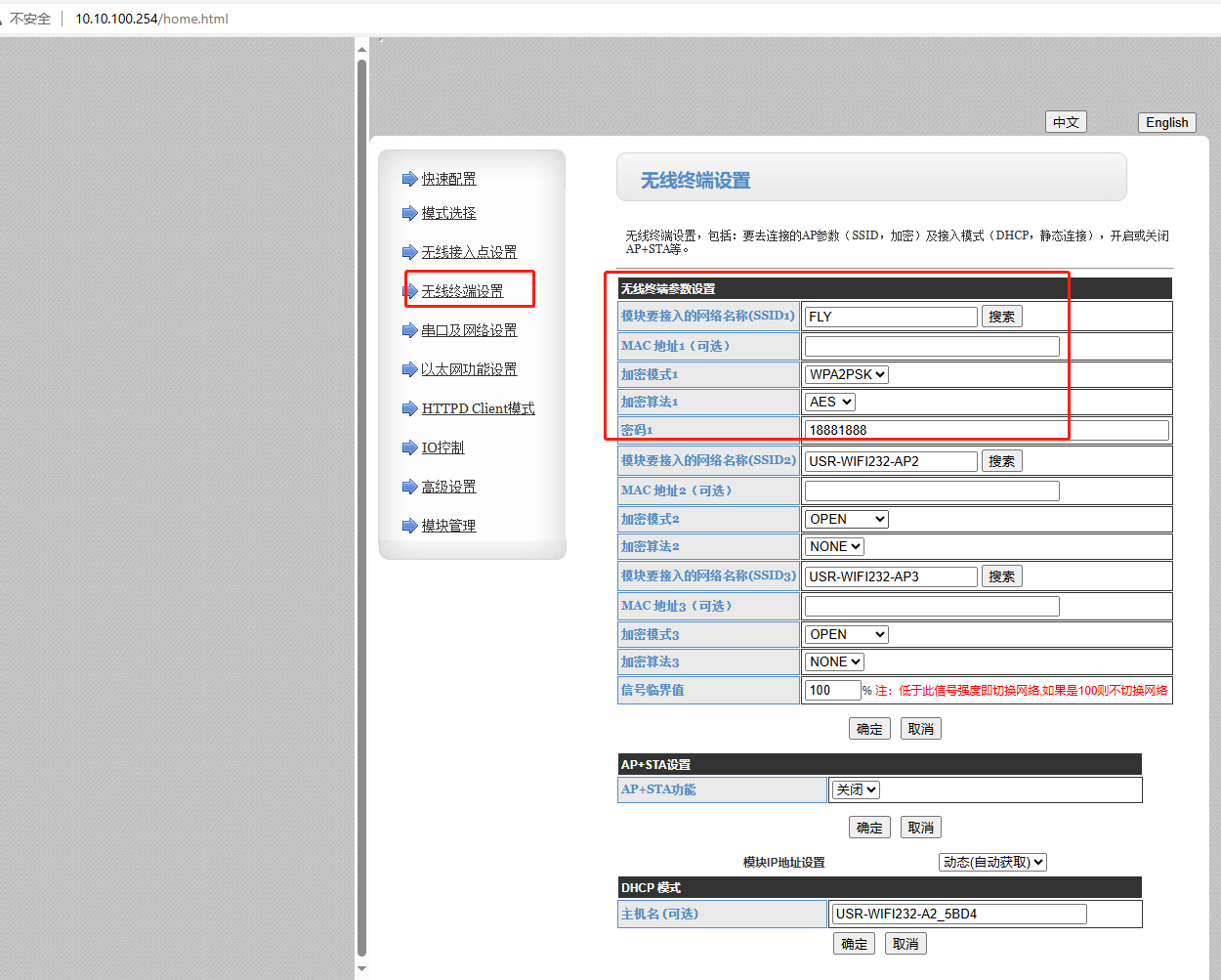

3、無線終端配置

設置要連接的路由器WiFi和密碼，點擊確定。

4、串口及網絡設置

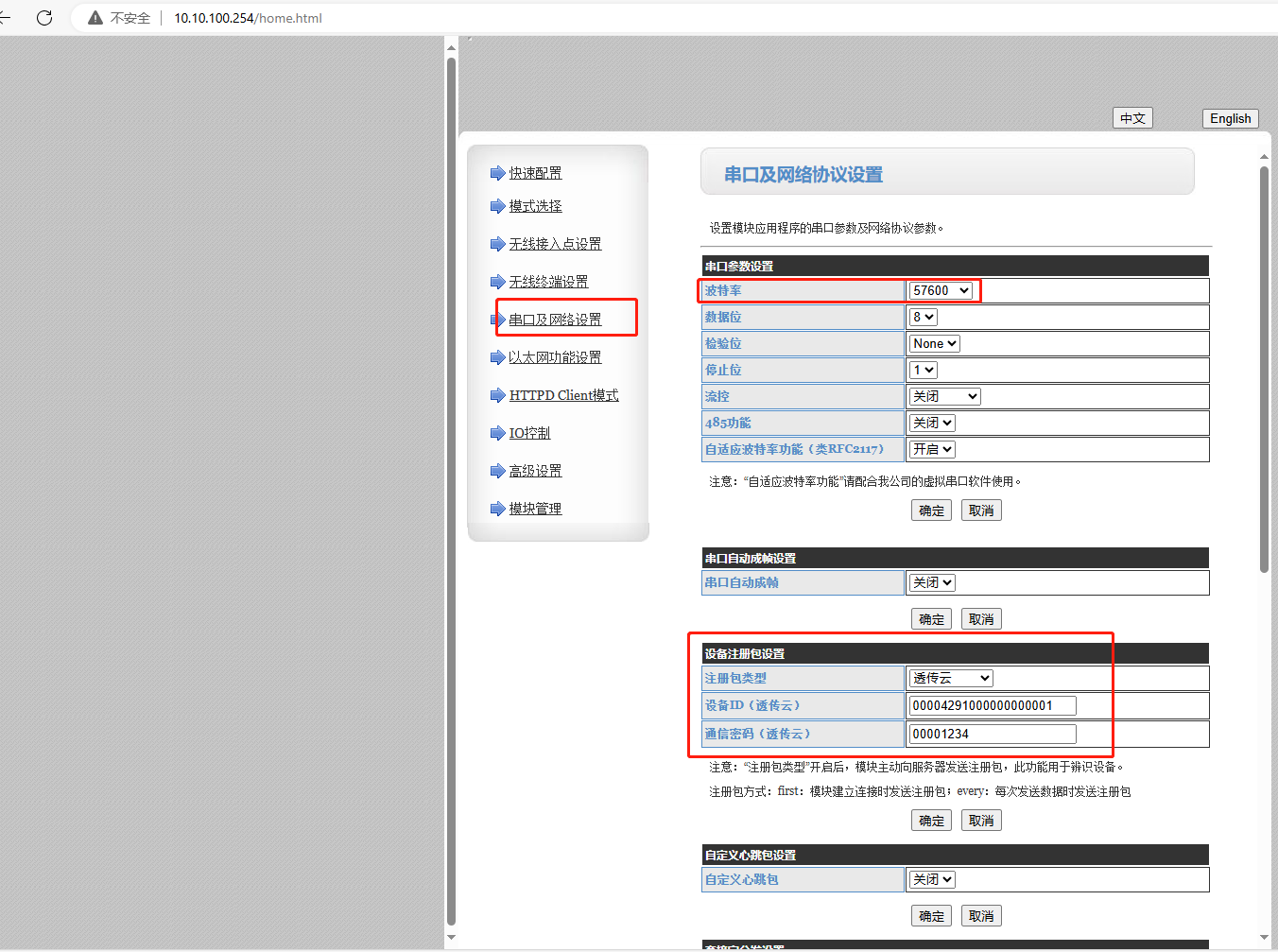

串口參數波特率57600。

開啟注冊包，選擇透?jìng)髟?，設備ID填添加有人云的ID 00004291000000000001，通信密碼填00001234，點擊確定。

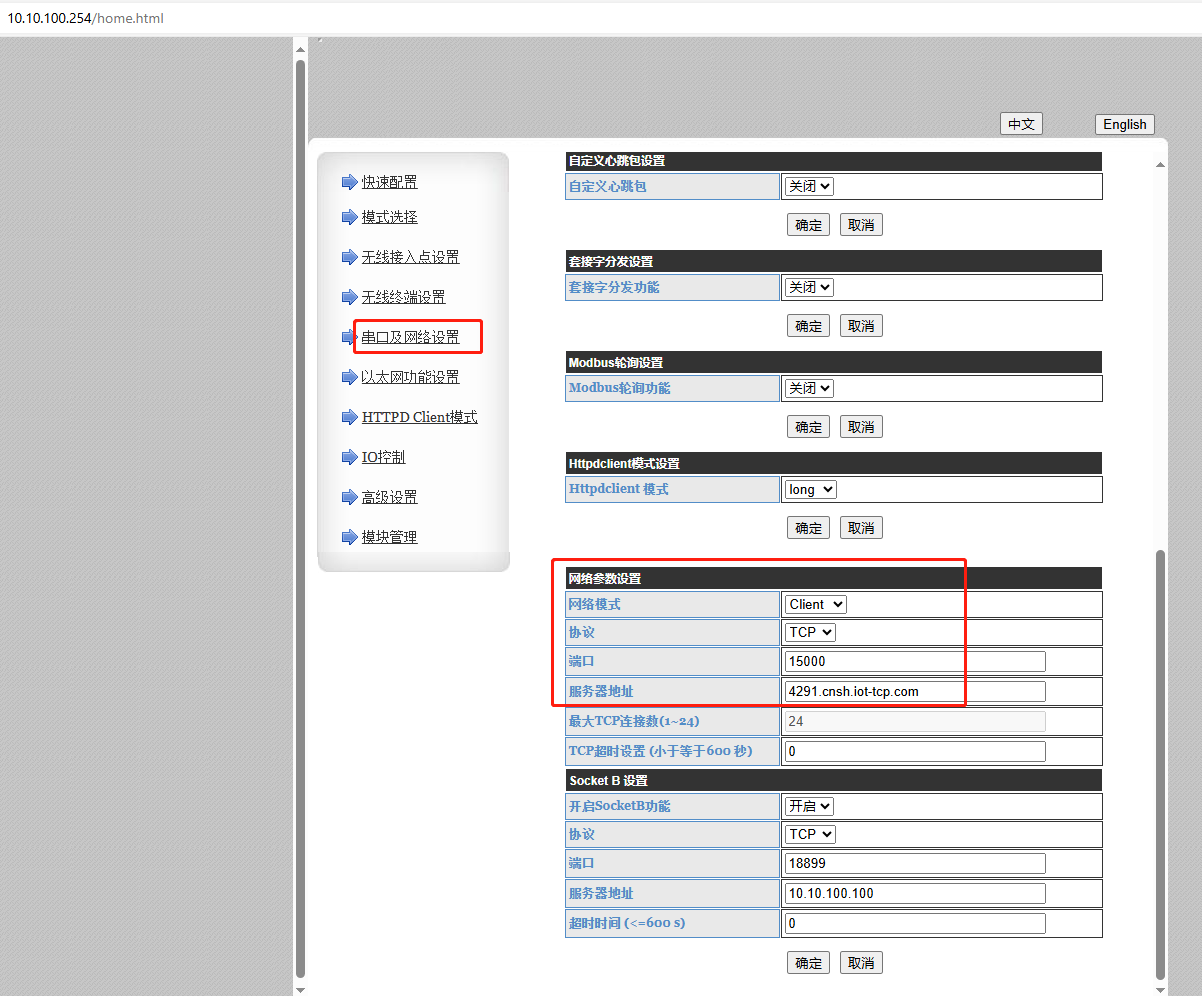

網絡參數模式CLient，協議TCP，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

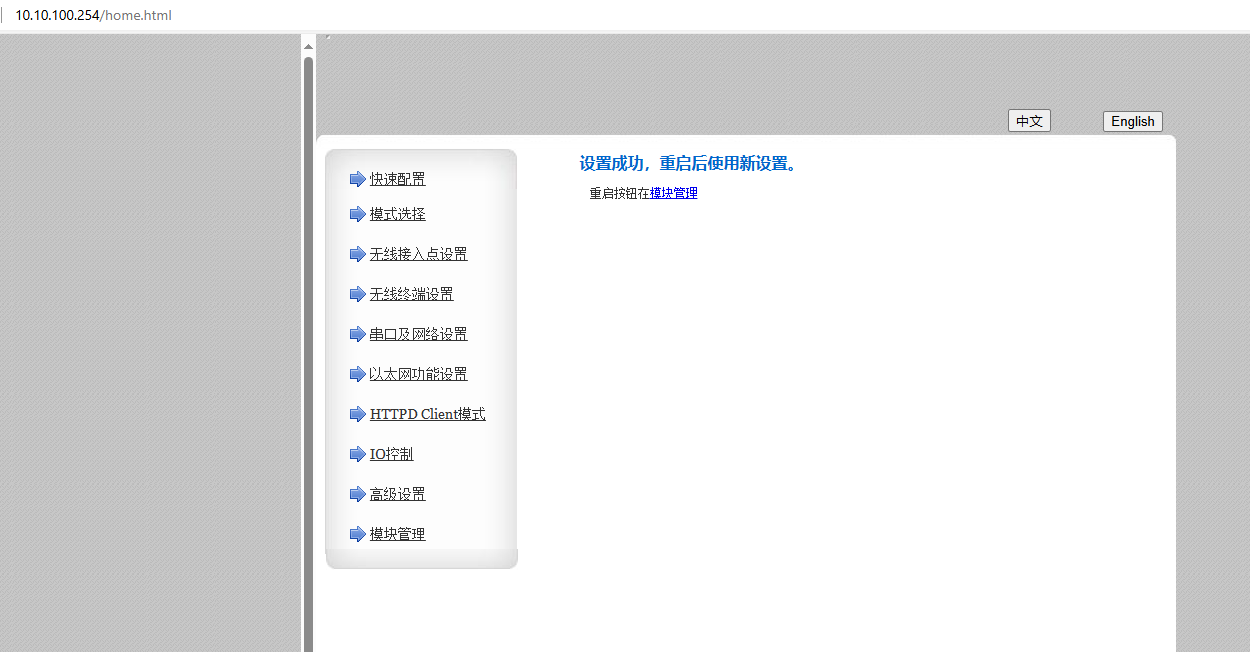

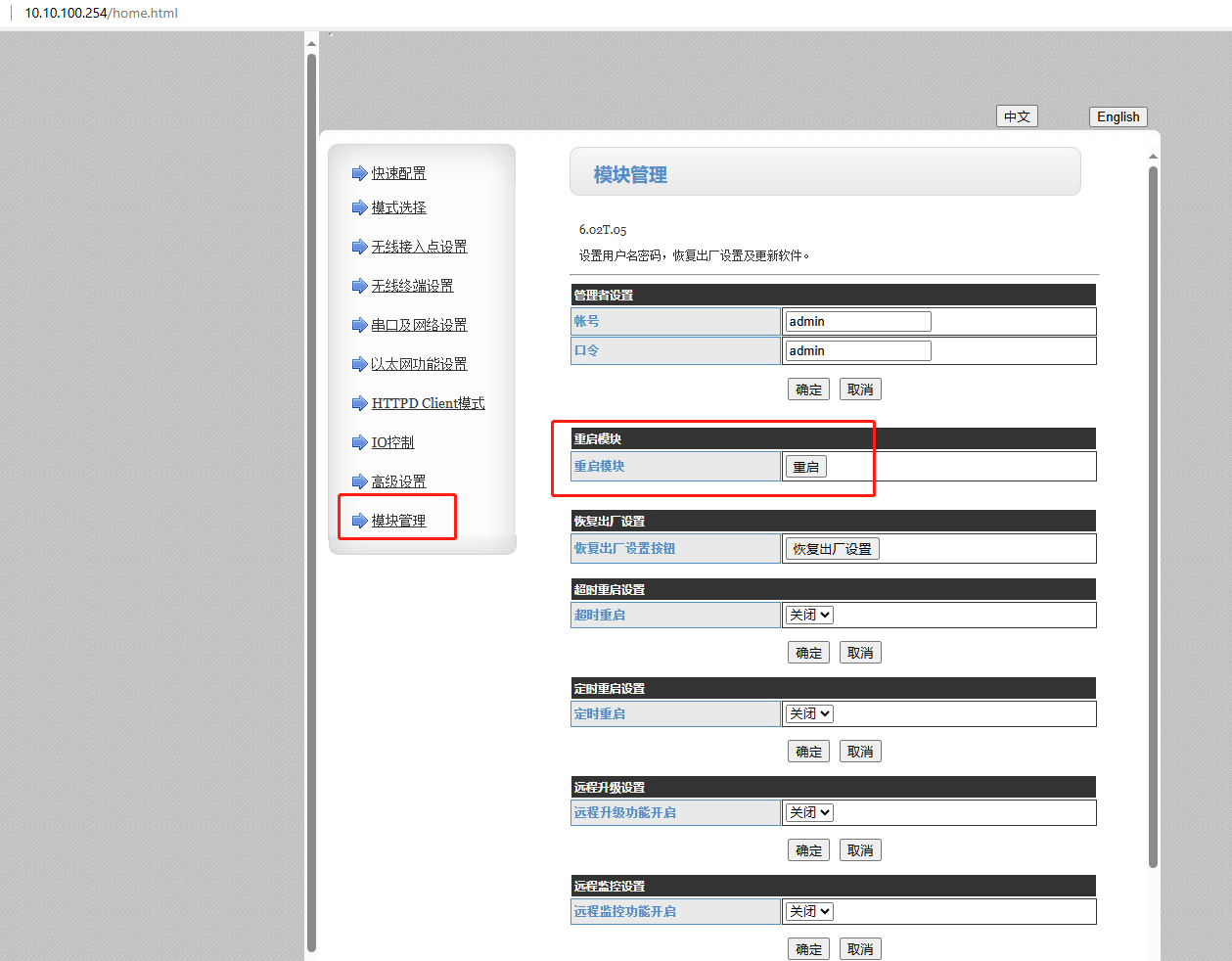

5、模塊重啟

6、有人云設備在線

五、添加USR-VCOM設備

1、點擊網關管理，網關列表，點擊添加，點擊單個添加。

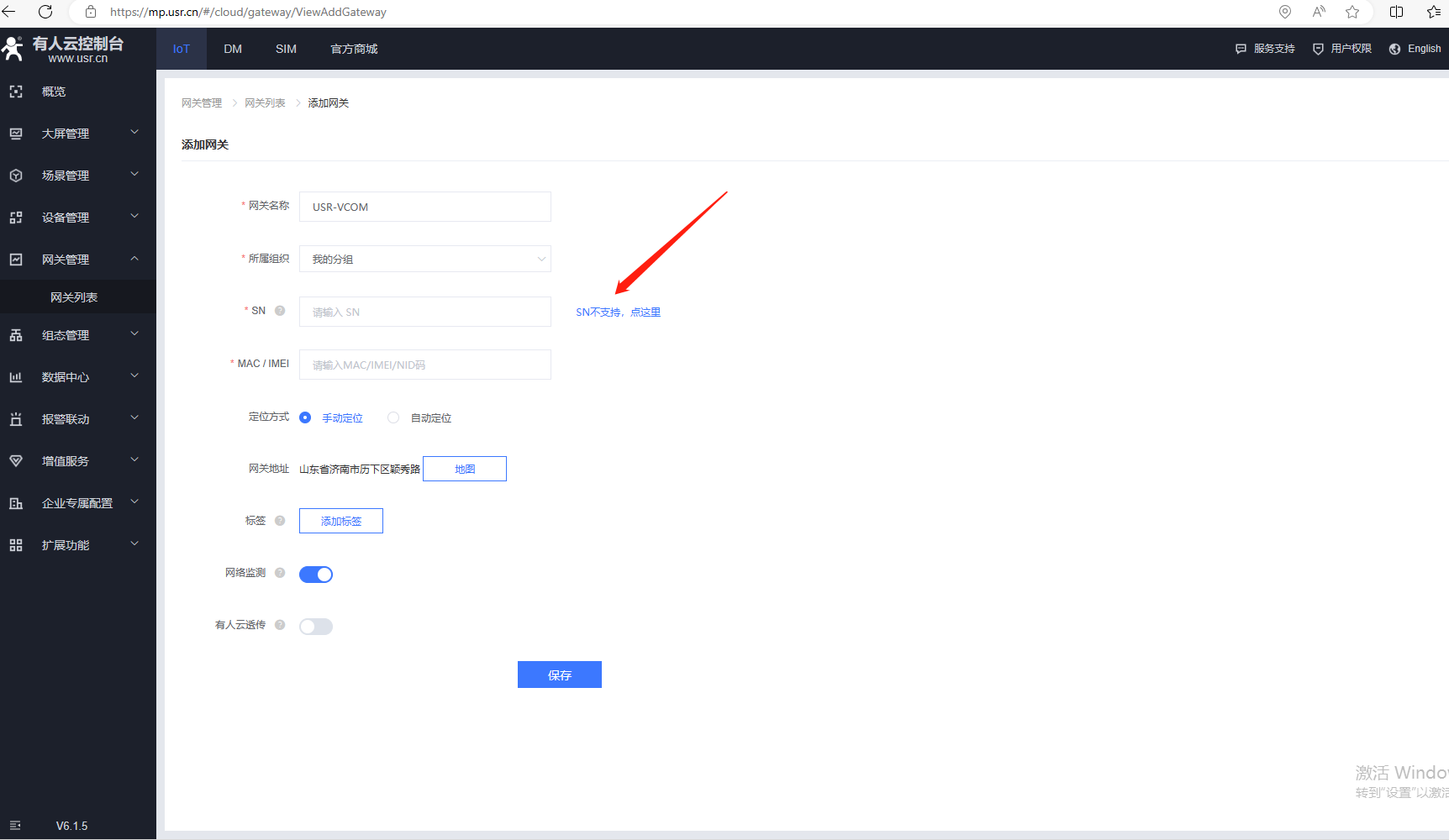

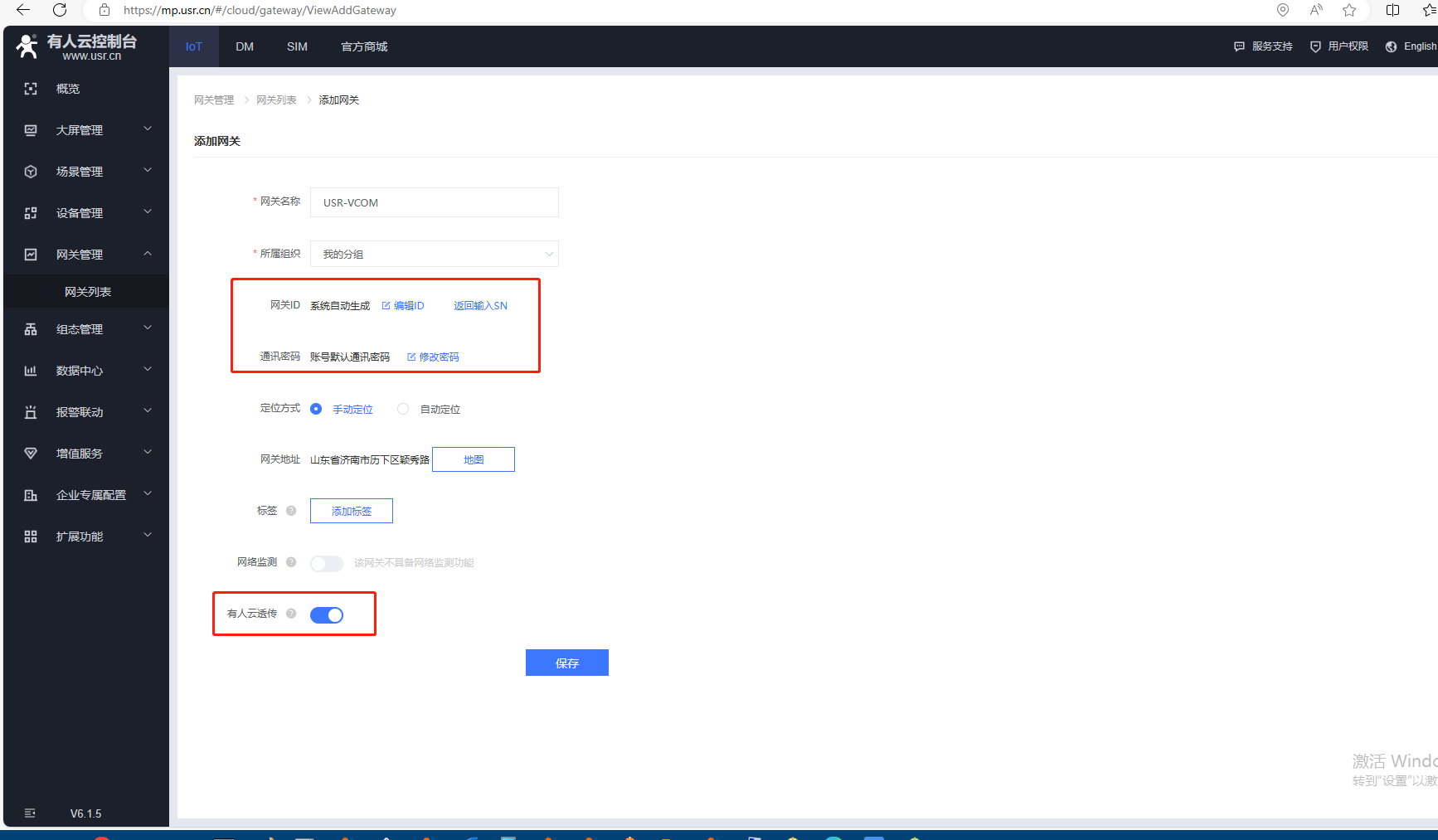

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

網關添加成功
您的網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載虛擬串口軟件，在虛擬串口軟件中把系統分配的SN和通訊密碼進行配置。

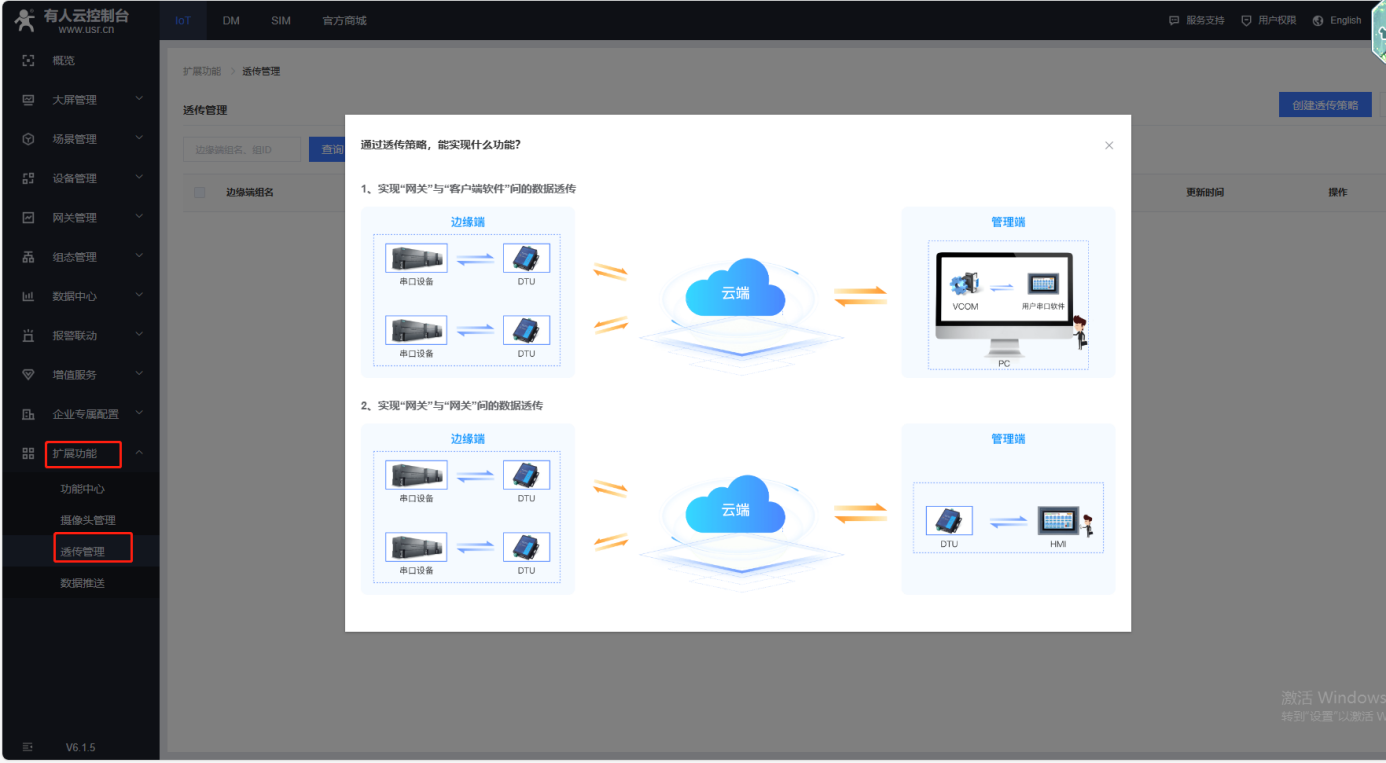

六、有人云建透?jìng)鹘M

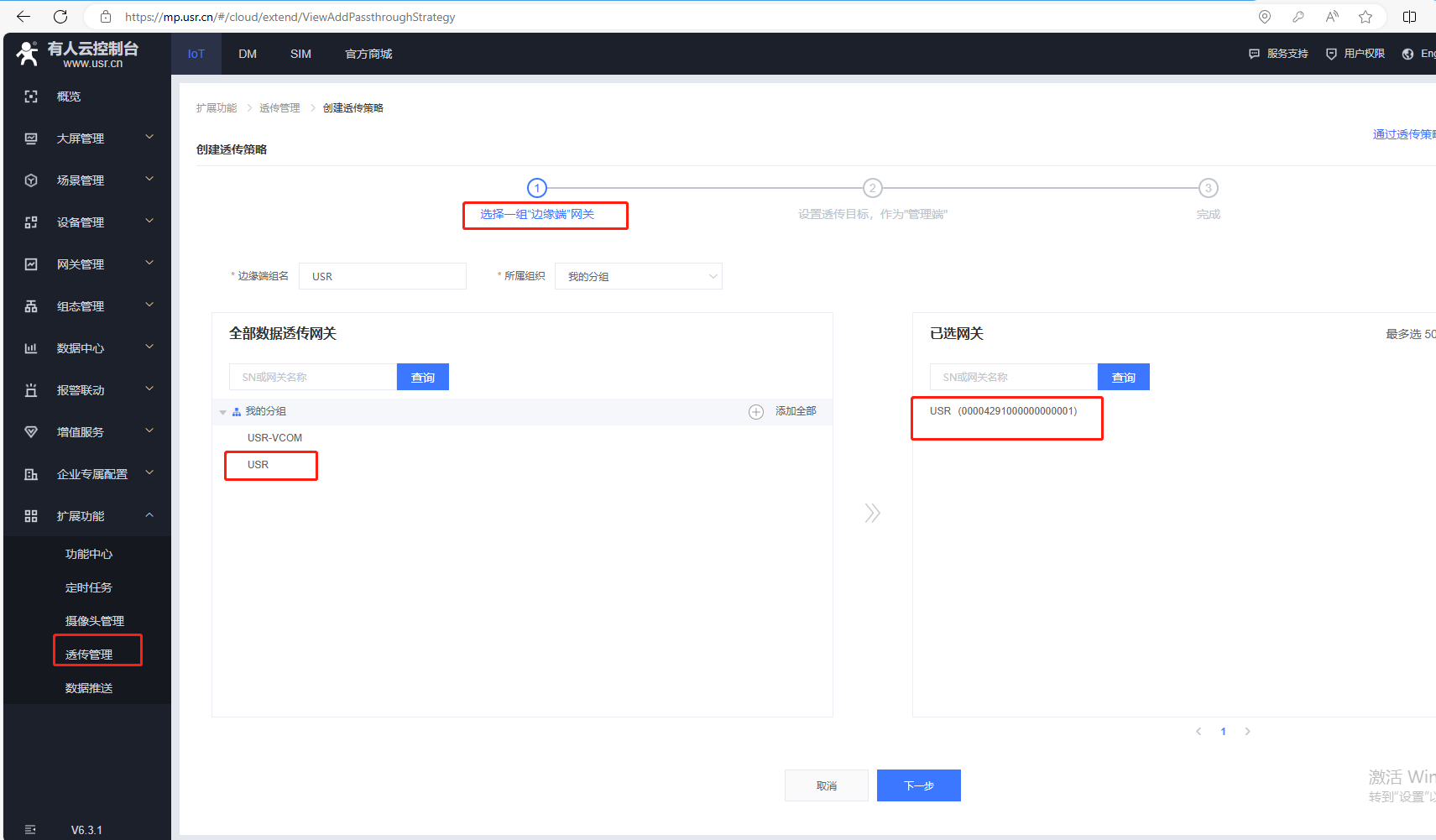

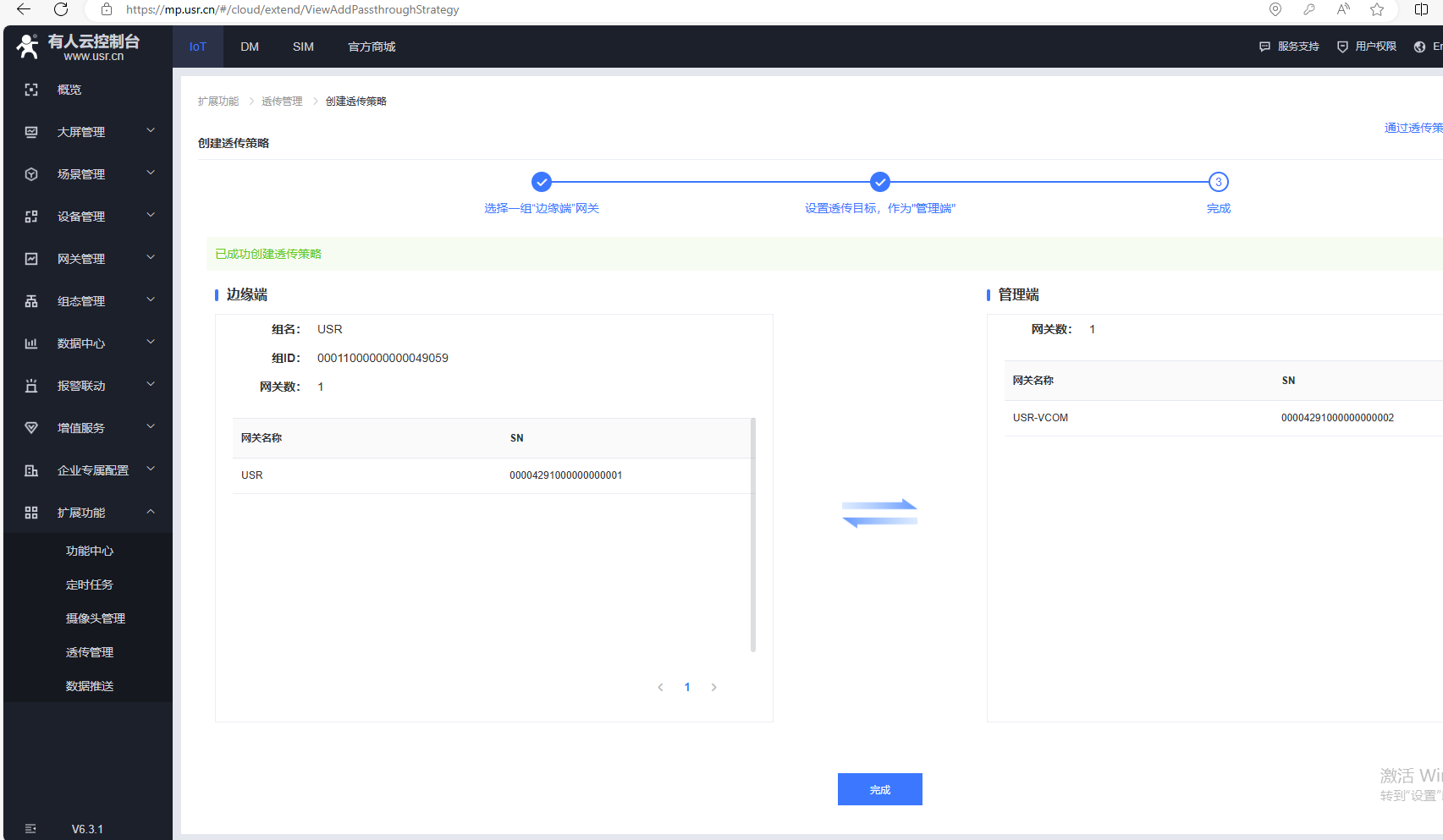

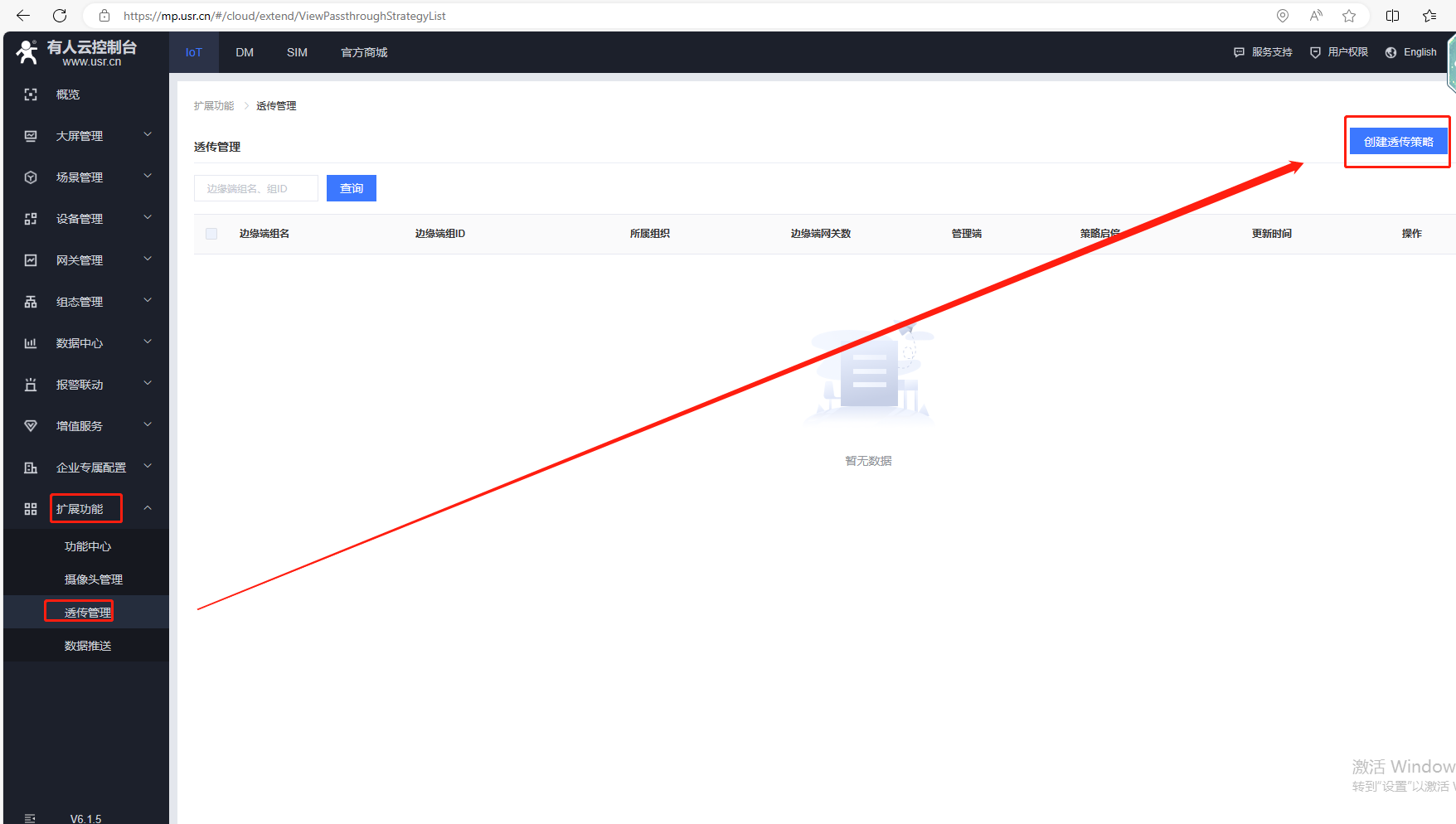

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑呗?/p>

2、選擇邊緣端網關，添加的USR產品設備

3、選擇管理端，選添加的USR-VCOM做管理端

七、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

2、創建虛擬串口

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004291000000000002； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟疲斎胗腥嗽铺砑釉O(shè)備的編號ID00004291000000000002和密碼00001234，點擊確認。

添加完，有人云，網關列表，USR-VCOM在線。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

八、通訊測試

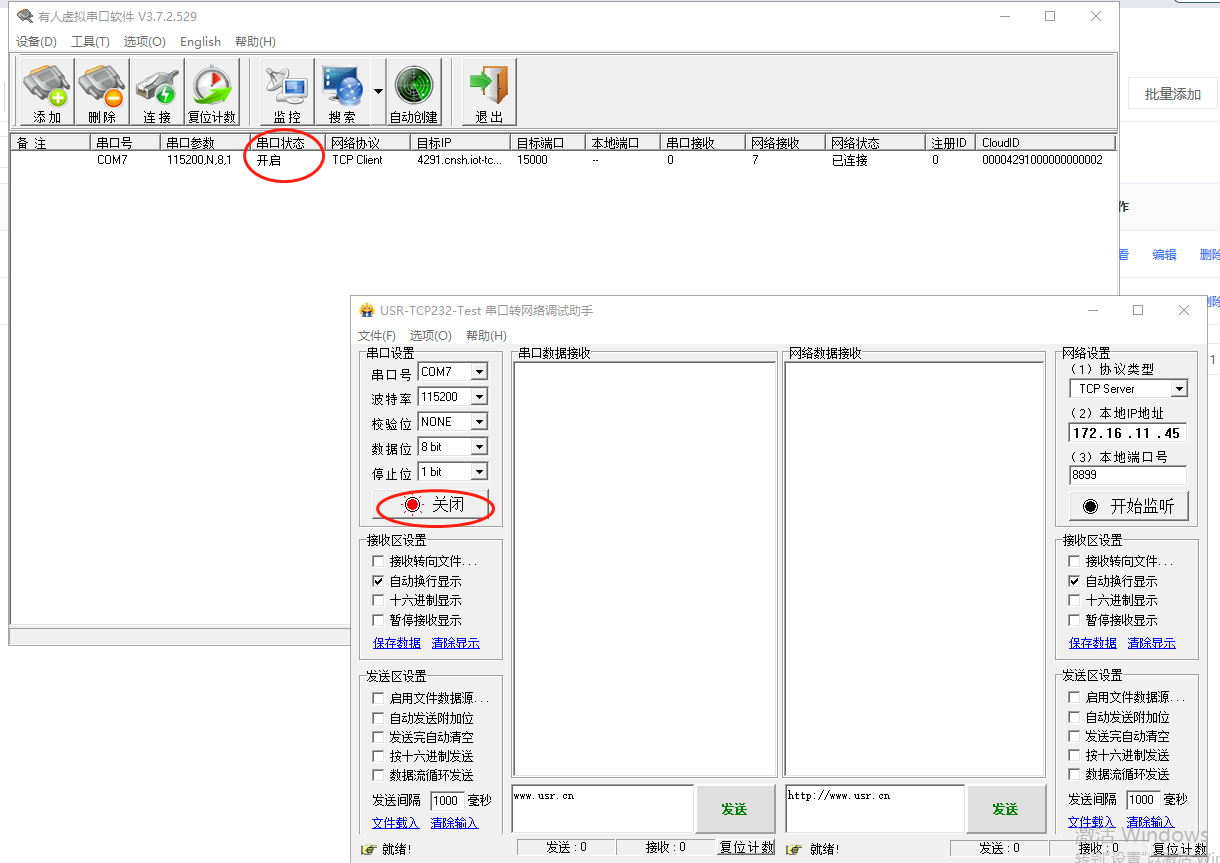

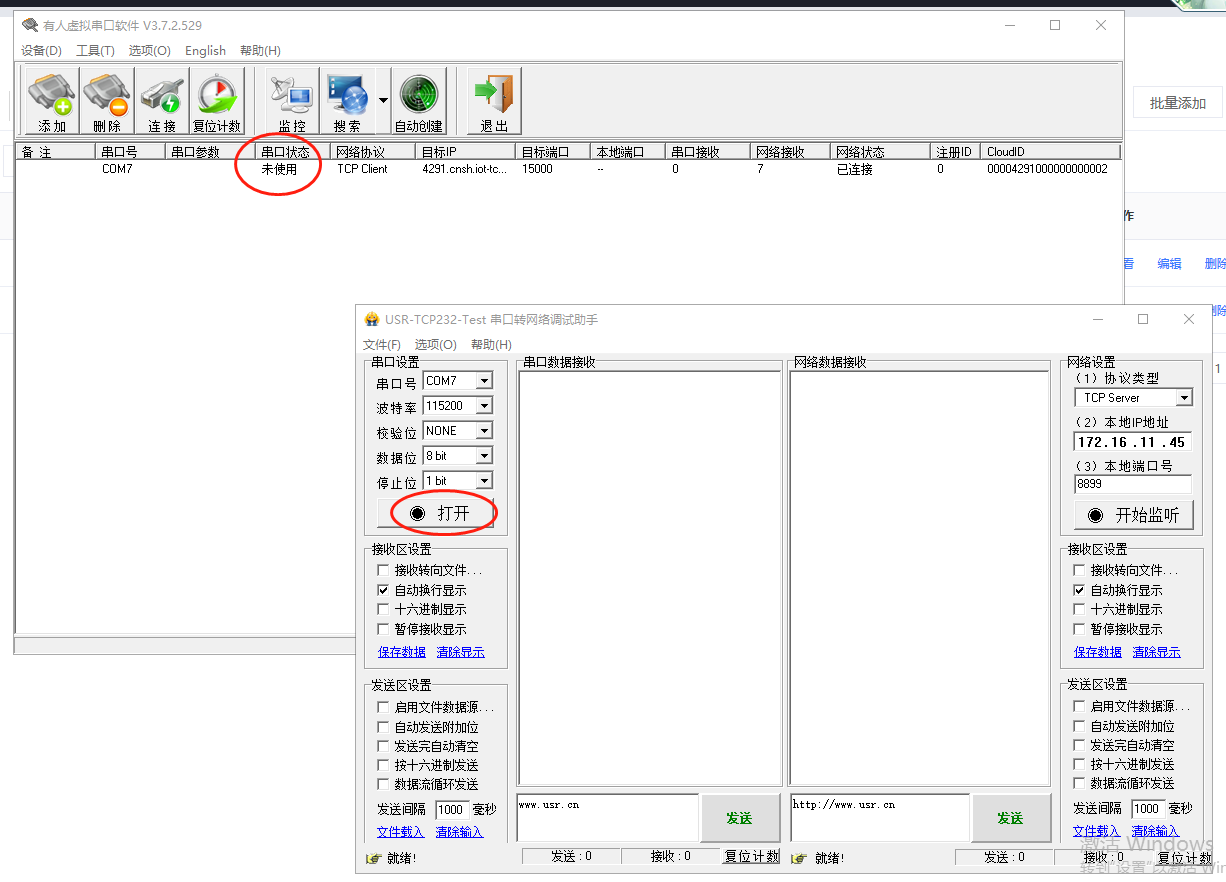

1、打開2個串口助手，分別用USR-WIFI232-A2實際USB串口COM10打開串口，另一個串口助手用虛擬串口COM7打開串口。

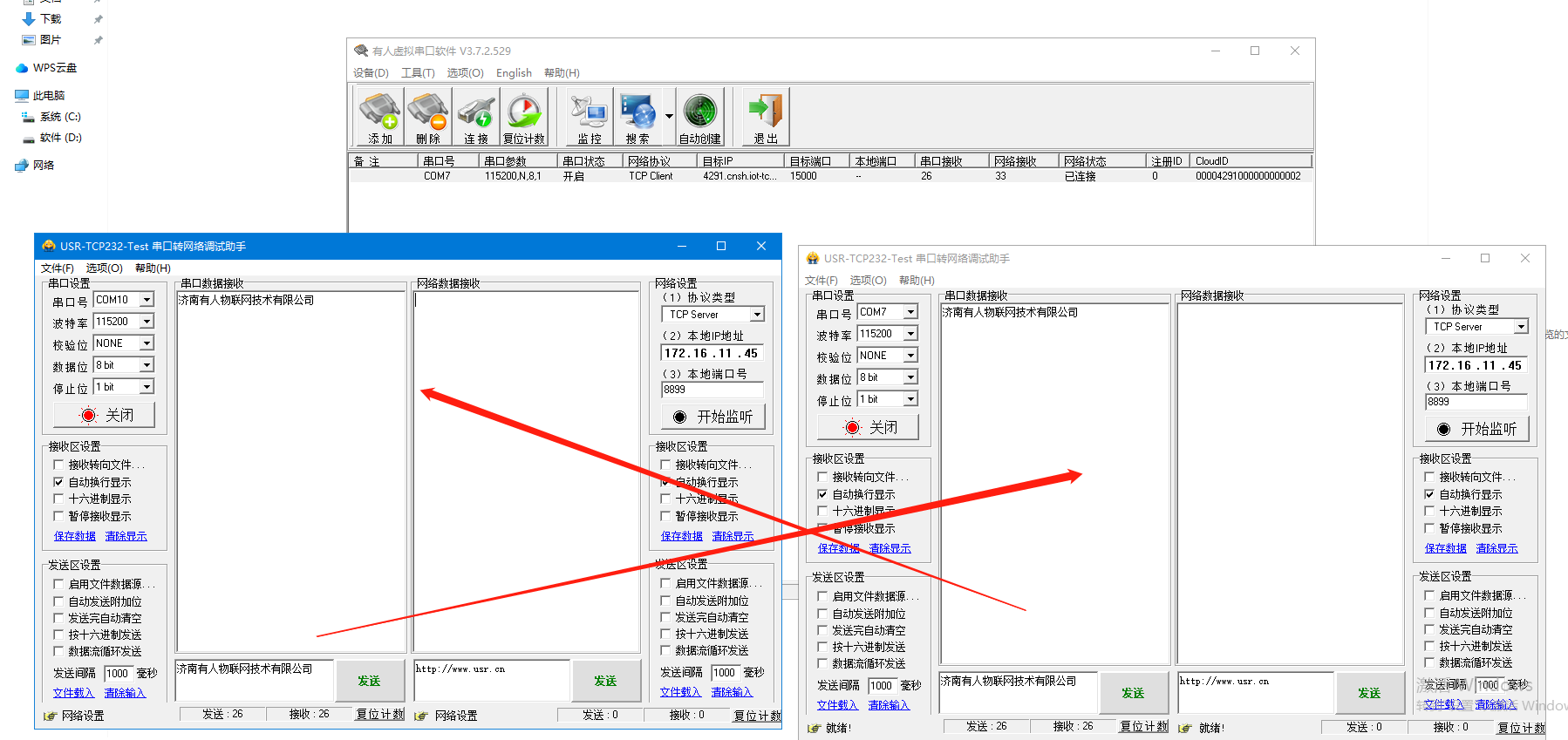

2、實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-08-14

審核人：金志方 審核日期：2024-08-14

訂正版本：V1.0 訂正內容：初稿
