  一、需要下載的軟件和說明書

  WIFI模塊B2說明書

  B2軟件設計手冊

  TCP232-TEST串口及網絡調試助手軟件

  二、連接方式

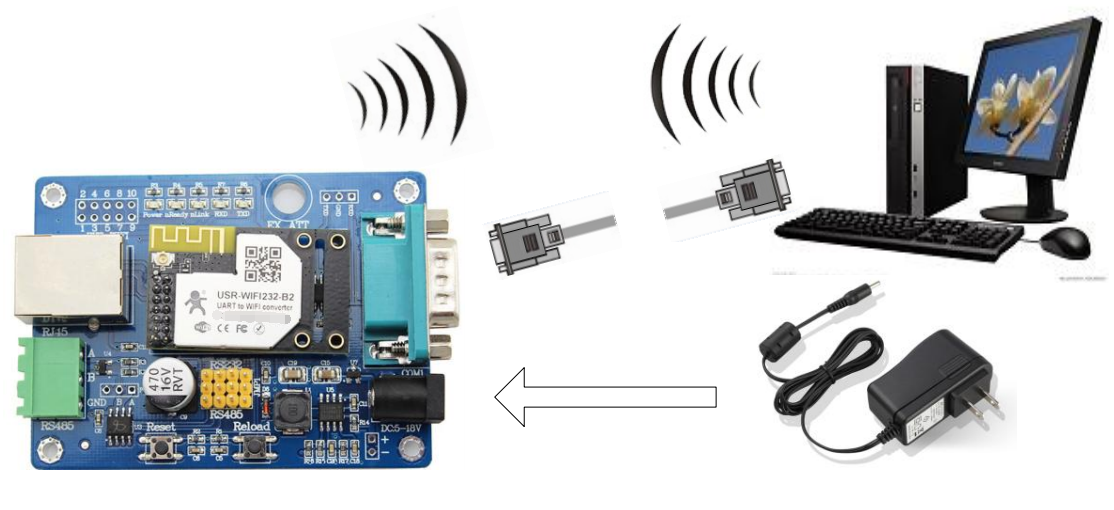

  模塊的引腳輸出為 3.3V TTL 電平，不能直接和計算機連接，需要通過底板或 TTL 轉 RS232 的轉接線再連 到計算機上;為了測試串口到 WIFI 網絡的通訊轉換，我們將模塊通過評估板的串口與計算機連接，WIFI 網絡也和計算機建立鏈接。由于需要同時具有 WIFI 和串口的特殊要求，這里采用臺式機加 WIFI 網卡的形式測試， 串口轉USB接臺式機。

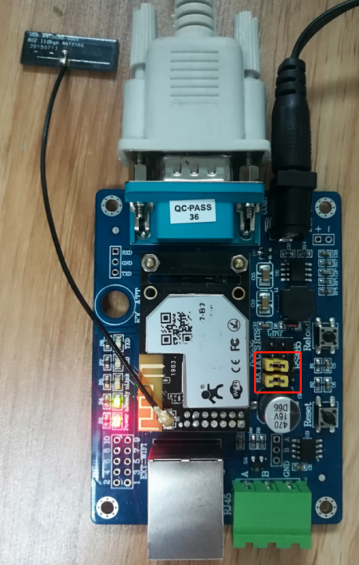

  注意：B2需要外接2.4GHz wifi天線。 使用232串口時，需要把底本跳帽安裝在RS232對應位置。

  注意：B2需要外接2.4GHz wifi天線。

  測試使用232串口， 底板跳帽默認位置在485位置，需要修改跳帽安放安裝在RS232對應位置。

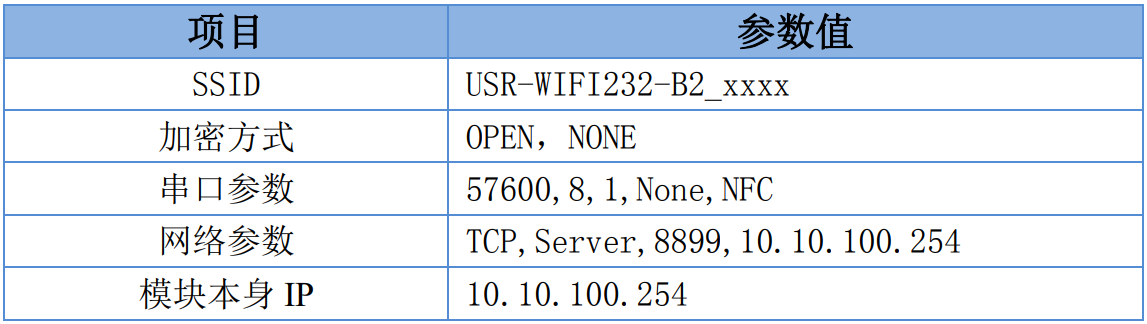

  三、默認參數

  參數均為設備出廠默認參數，可通過配置修改該參數。

  該案例在模塊默認參數下進行測試。

  四、測試

  具體步驟如下：

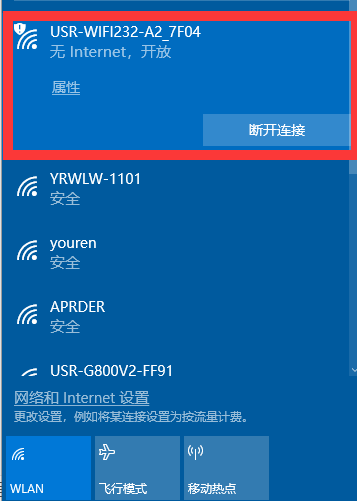

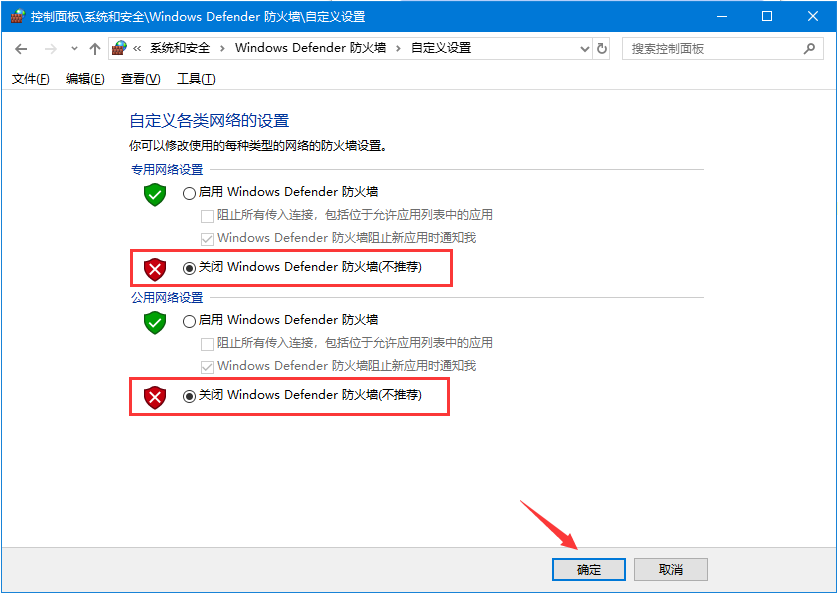

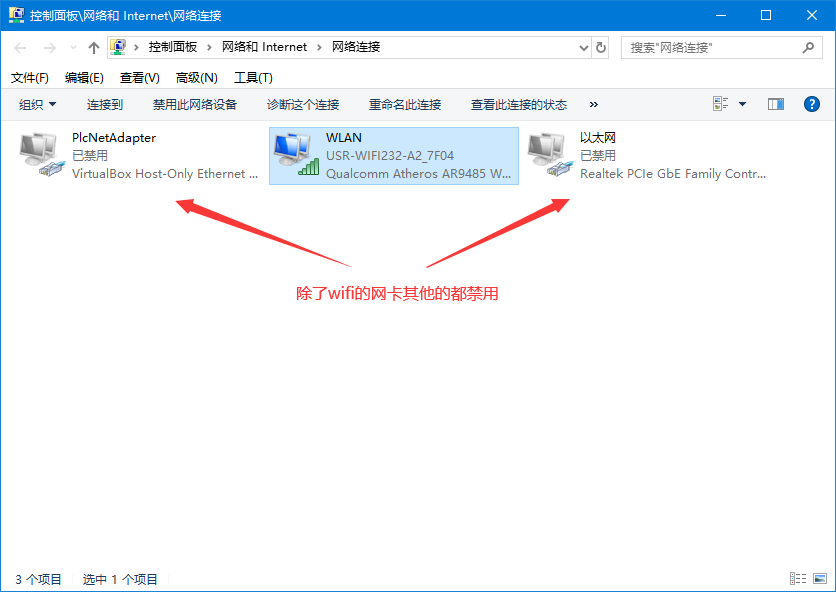

  1、電腦打開無線網絡連接，搜索網絡，如下圖的“USR-WIFI232-B2_xxxx”(xxxx 是 MAC 地址后四位)即是模塊的默認網絡名稱(SSID)。電腦關閉防火墻與殺毒軟件并禁用除了wifi之外其他的網卡。

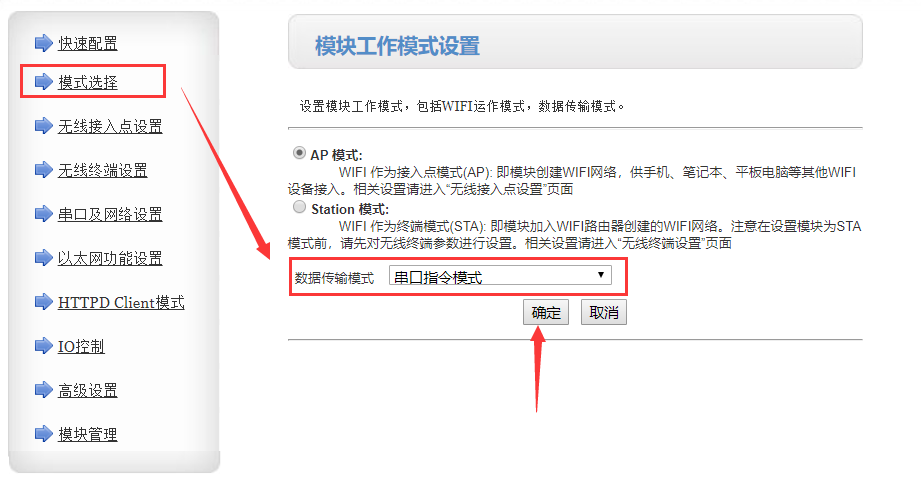

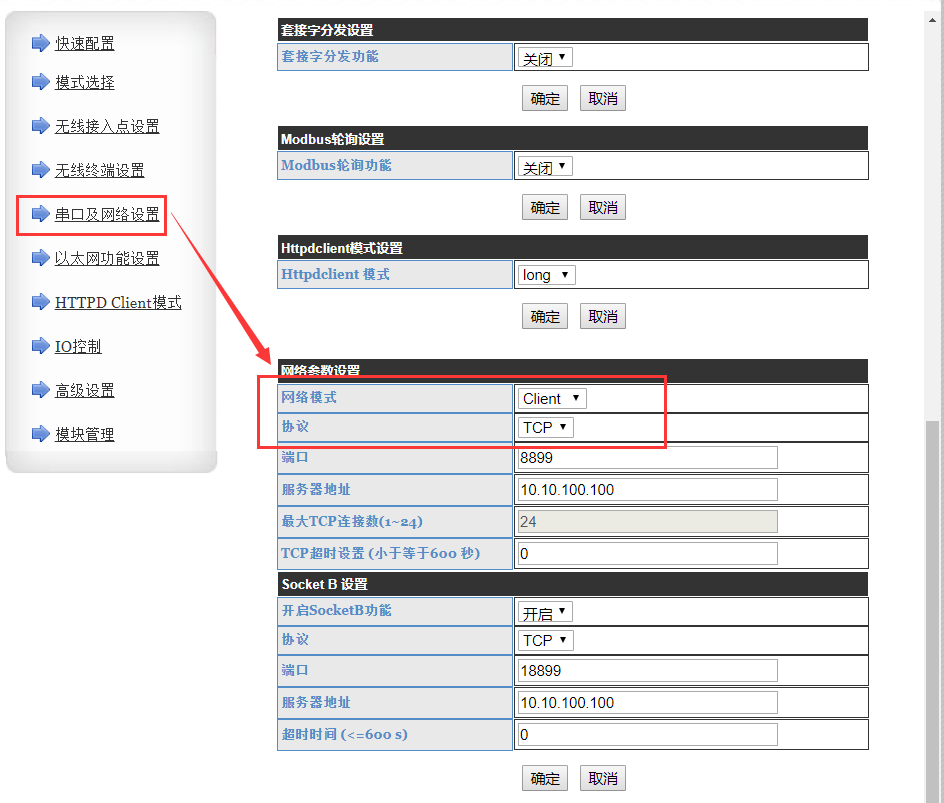

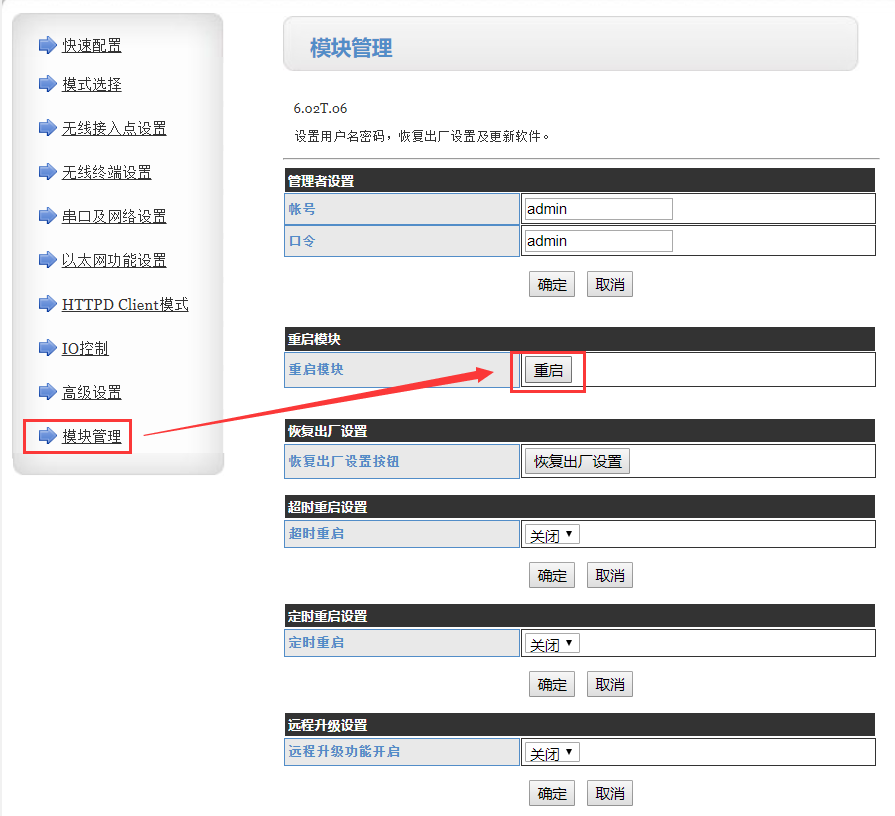

  2、電腦瀏覽器地址欄輸入模塊默認IP：10.10.100.254，賬號和密碼都是admin，進入內置網頁，模式選擇 -> 數據傳輸模式 -> 串口指令模式，點擊確定，串口及網絡設置 -> 網絡參數設置 -> 網絡模式配置為client，點擊確定，重啟模塊。

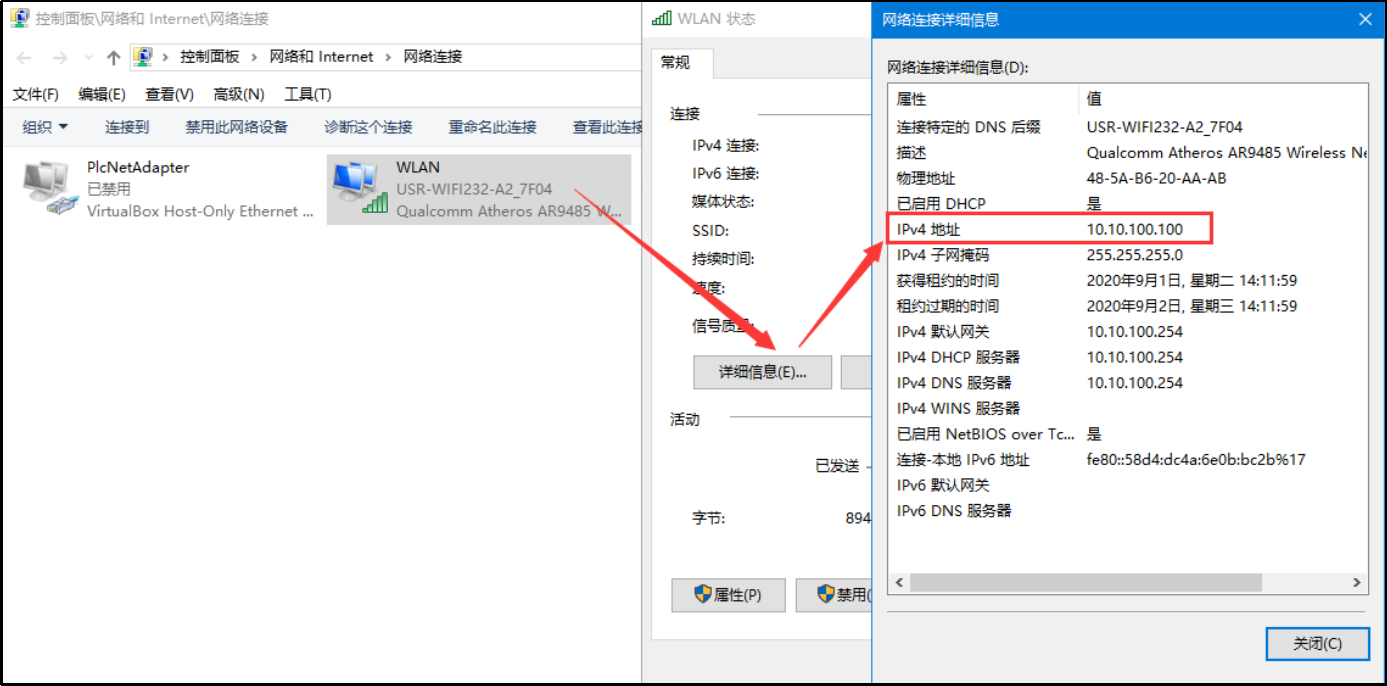

  3、等待10s左右，模塊重啟，電腦重新連接模塊的wifi，確定電腦獲取的ip。

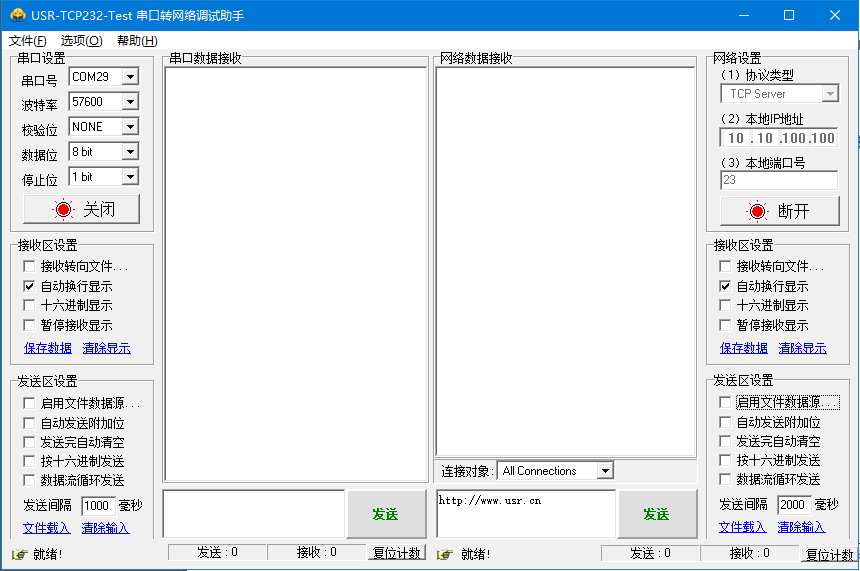

  5、打開USR_TCP232_TEST軟件

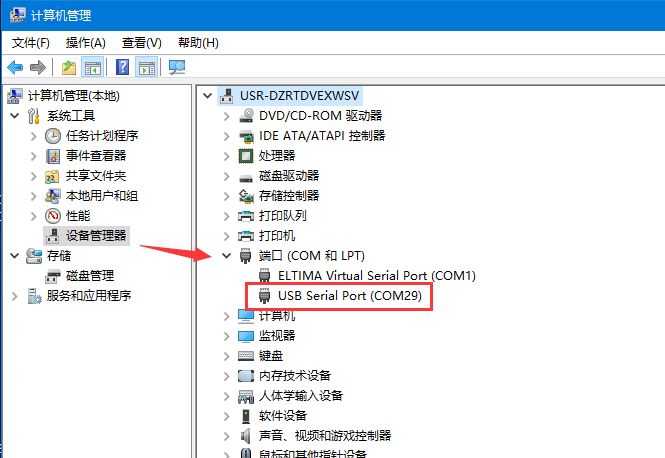

  將軟件串口設置中的串口號配置為COM29。網絡協議類型為TCP server,本地IP地址：10.10.100.100,本地端口配置為23。

  6、串口指令模式數據協議介紹

  在串口指令模式下，當 USR-WIFI232-B2 模塊作 UDP Client 或 TCP Client 時模塊允許用戶將串口的數據發往不同的服務器端。

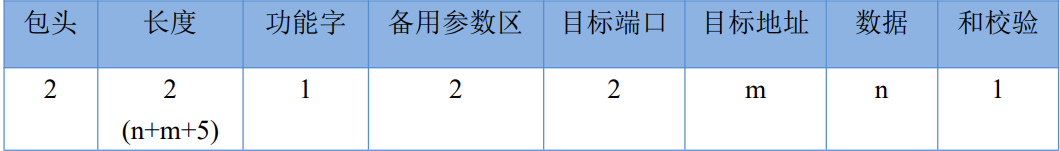

  串口指令模式協議：

  包頭：

  恒為 0x55 0xaa

  長度：

  功能字開始，到校驗之前(不包含校驗)的所有字節數的總合。高字節在前

  功能字：

  Bit0：(UDP：0 ;TCP：1)

  Bit1：(短連接：0;長連接：1)注意：目前只支持長連接

  Bit2：(IP：0;域名：1)

  Bit7：(精簡協議：0;全協議：1)注意：目前只支持精簡協議

  注：

  對于 Bit1，若為長連接，那么發送數據后，連接將會一直保持，直到重新改變目

  <!--[if !supportLists]-->n <!--[endif]-->標地址為止

  <!--[if !supportLists]-->n <!--[endif]-->對于 Bit2，代表目標地址為 IP 還是域名，如果為 IP，則目標地址為 4 字節;如果為域名，則目標地址長度 為整個域名字符串的長度(其中目標地址的最后一字節為 0x00，也就是字符串的結尾，域名的長度是不定)

  <!--[if !supportLists]-->n <!--[endif]-->對于 Bit7，精簡協議下，回復幀只包含數據;全協議下，回復幀會有發送失敗，等待超時，UDP 廣播下響 應設備 IP 等幀格式

  備用參數區：

  第一個字節：如果為長連接，此處為 0x00。

  第二個字節：預留

  目標端口：

  小端格式，低字節在前 ，比如端口 23，在這里的順序為 17 00

  目標地址：

  如果為 IP，則為 4 字節，比如 10.10.100.100 表示為 64 64 0a 0a ;如果為域名，那么地址長度不定，以’\0’ 結尾

  數據：

  長度可變，最大不超過 1000 字節

  校驗：

  從功能字開始算起，到校驗字節之前，加和校驗。

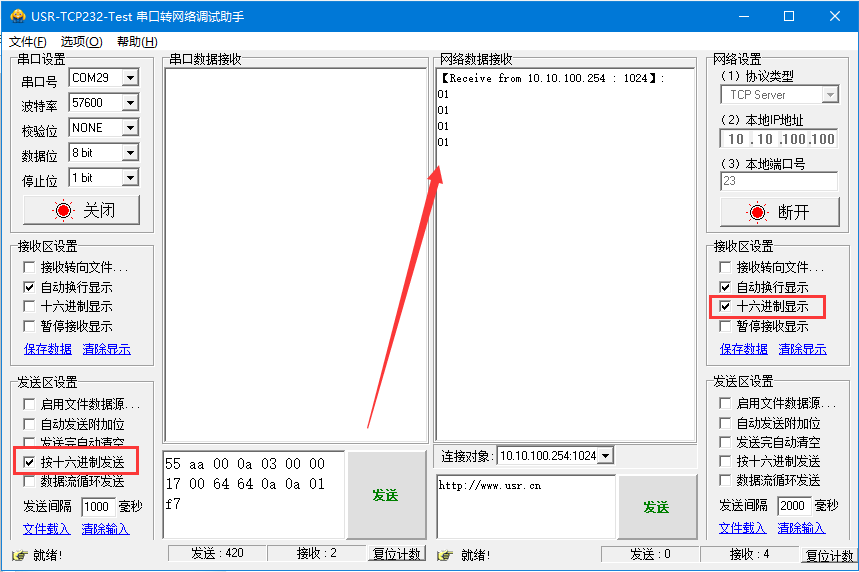

  <!--[if !supportLists]-->7、<!--[endif]-->依據協議確定要往服務器發送有效數據：01。

  串口按十六進制發送：55 aa 00 0a 03 00 00 17 00 64 64 0a 0a 01 f7
