產品介紹

UART與WIFI/有線以太網雙向透明傳輸

嵌入式高性能WIFI模塊

USR-WIFI232-D2是一款高性能、支持雙網口的串口WIFI模塊，提供了一種將用戶的物理設備連接到Wi-Fi無線網絡或是以太網上，并提供UART數據傳輸接口的解決方案。通過該模組，傳統的低端串口設備或MCU控制的設備可以很方便的接入Wi-Fi無線網絡或是以太網，從而實現物聯網絡控制與管理。

該模組硬件上集成了MAC，以太網，基頻芯片，射頻收發單元，以及功率放大器；嵌入式的固件則支持Wi-Fi協議及配置，以及組網的TCP/IP協議棧。

USR-WIFI232-D2采用業內工業級最高性能嵌入式結構，并針對智能家具，智能電網，手持設備，個人醫療，工業控制等這些數據傳輸領域的應用，做了專業的優化。

路由器方案穩定性高最大支持24個客戶端連接IO保護可靠性高支持雙網口

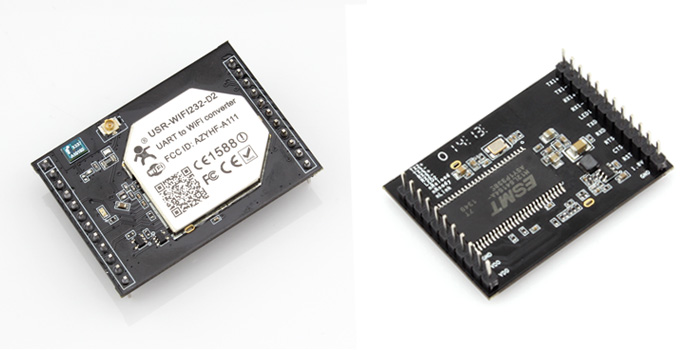

產品圖片

WIFI模塊

產品特點

  • 1.支持 802.11b/g/n 無線標準
  • 2.支持 TCP/IP/UDP網絡協議棧
  • 3.支持 UART/GPIO/以太網數據通訊接口
  • 4.支持無線工作在STA/AP/AP+STA模式
  • 5.支持 路由/橋接/交換機模式網絡構架
  • 6.可選內置板載或者外置天線
  • 7.支持透明/協議數據傳輸模式
  • 8.提供AT+指令集配置
  • 9.提供友好的Web配置頁面
  • 10.支持心跳信號、WIFI連接指示
  • 11.支持串口自由/自動成幀功能
  • 12.靈活的軟件平臺，提供定制化服務
  • 13.支持出廠參數定制化設置
產品結構

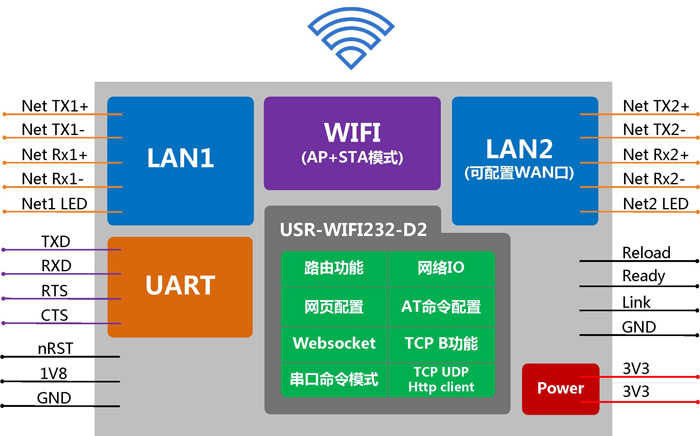

WIFI模塊 - 應用結構

模塊資源：1路UART       2路LAN口(LAN2可配置WAN口)       1路WIFI(AP+STA模式)
