AT指令設置軟件:
http://imbacareer.com.cn/Download/91.html
C216說明書:http://imbacareer.com.cn/Download/511.html
C216軟件設計手冊:http://imbacareer.com.cn/Download/512.html
C216硬件設計手冊:http://imbacareer.com.cn/Download/513.html
微信Airkiss 配網需要客戶自己開發微信應用,說明請參考:https://iot.weixin.qq.com/wiki/new/index.html?page=4-1-1
(1) 將模塊焊接到測試底板上,測試板串口連接電腦串口,打開小紅人AT配置軟件,模塊串口默認波特率115200、校驗位none、數據位8、停止位1。

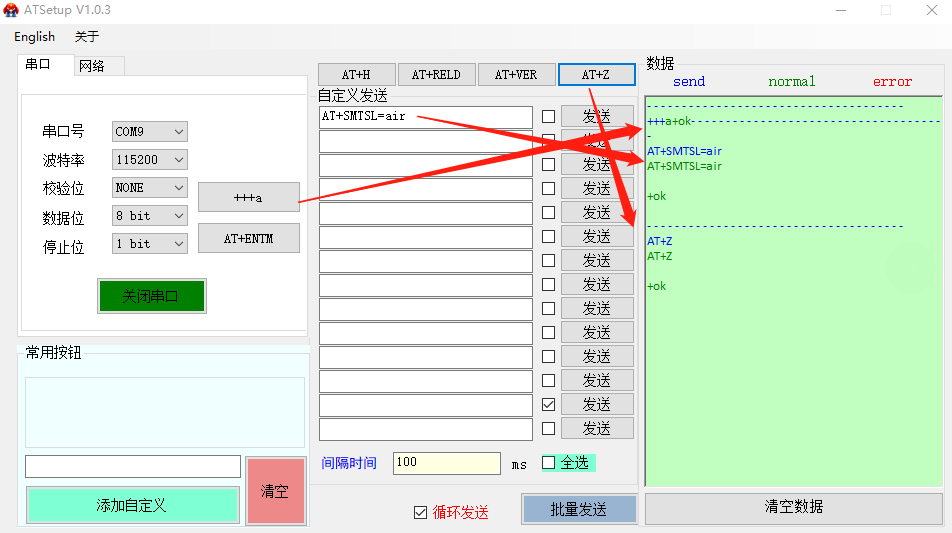

(2) 點擊打開串口、點擊“+++a”,串口返回“a+ok”,說明模塊已經進入配置狀態,發送“AT+SMTSL=air”,返回“+ok”后說明配置參數成功, 發送“AT+Z”重啟模塊時配置生效。
(3) 拉低模塊的 Reload 引腳 0.5-3 秒或使用AT+SMTLK指令讓模塊,模塊進入 Simple Config/Airkiss 配置狀態,或使用AT+SMTLK指令讓模塊,等待手機推送路由信息。

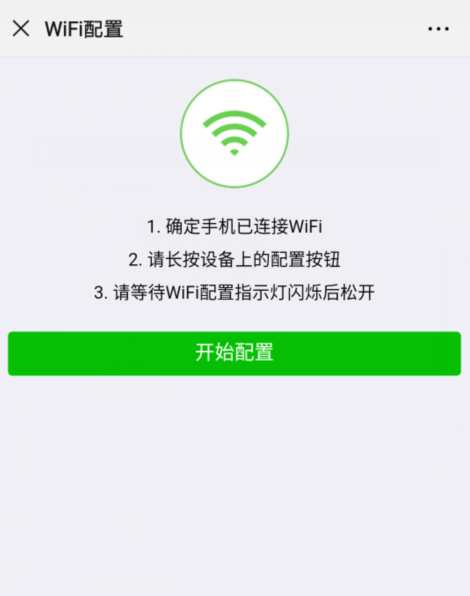

(4) 手機連接要給模塊配置的wifi, 微信Airkiss功能點擊“開始配置”。

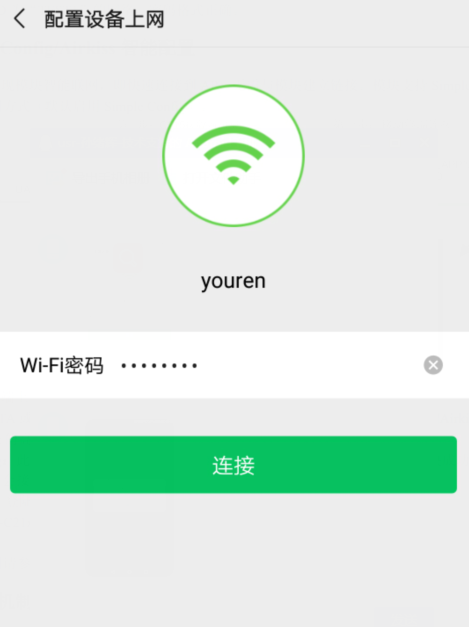

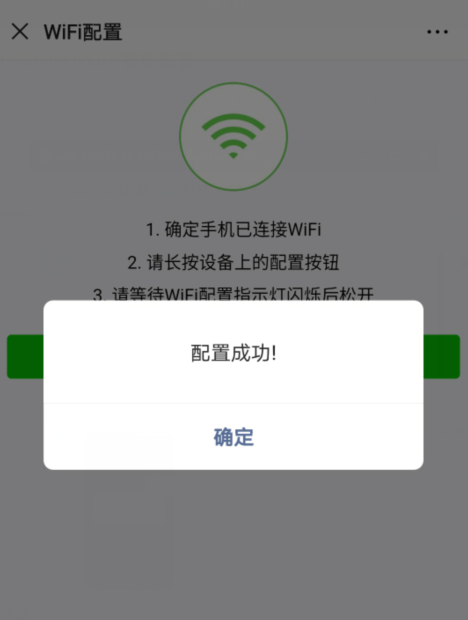

(5) 配置wifi密碼,點擊配置, 等待一會配置提示配置成功。
其他測試案例:
C216基本測試案例:http://imbacareer.com.cn/Faq/458.html
C216連接路由器通信案例:http://imbacareer.com.cn/Faq/486.html
